基础图下柱墩中jbh标注解读
粉丝2.0万获赞7.6万
相关视频

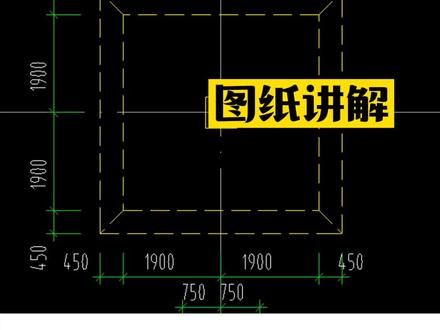

01:11查看AI文稿AI文稿xzd 表示的是下周蹲，他就是下周蹲三个字的汉语拼音首字母缩写后面的数字。一是他的编号序列号，我们看第二排四百，斜杠二三零零，斜杠一千九百。他表示的都是哪些尺寸信息呢？ 我们来看一下下柱墩的大样图，他们对应的尺寸分别是 hd c 一、 c 二。 hd 指的是滑板基础的底面到下柱墩底面之间的距离，也就是柱墩的高度为 hd 四百毫米。 这个 c 一它指的是从这个柱边到柱墩上口的水平距离，图纸里面为两千三百毫米。这个 c 二它指的是从这个柱边到柱墩下口之间的水平距离， 图纸中 c 二的尺寸为一千九百毫米。第三排 x 方向的配金是三级钢，直径为十六，间距为两百毫米。布置 x 方向就是东西方向布置的钢筋。 y 方向呢，也是三级钢，十六个的间距两百毫米， y 方向是南北方向布置的钢筋。
1191白工
03:38查看AI文稿AI文稿二季最新规范，这个我想很多人都还没有看到过，这个是柱墩啊，这个柱墩新规范做法变了，不一样了，是这种做法，大家要注意啊，这个脚步是全新做法， 这也是广联达建模翻样最大的好处。内置规范，其实开始我也疏忽了，我说怎么做了个猪墩，怎么做出来是这么个样子啊？我说怎么这个样子不对了呢？不对了，怎么办呢？不对了咱们就能够看到啊，他的规范来源，哎，这个 他怎么样了呢？你看他这个水平金，他以前是九十度，九十度的才有水平公斤，现在不管是四十五度也好，六十度放脚放坡的有角度的，这个也成了这个水平公斤，这就是软件内置规范啊，软件内置规范做法，那么凸起上 是不是这样的呢？咱们赶紧查一下图集，我发现这个问题以后，我就赶紧查了一下图集，我说这是咋回事呢？然后这图集上一看啊，给大家全评看一下啊，这就是 全新规范啊，是有这么有这个说法的啊，是有依据的，哎，这个怎么放大呢啊？应该不用放大，大家也看得见，是吧？你看 这个也不叫柱墩了啊，名字也变了，也不叫柱墩，叫柱下滑板，局部增加板后啊，名字也变了，这就是二二记幺零幺杠三 一百零九页，二杠五十三页的最新规范。你看这个放坡的这个柱墩啊，他的这个坡上的这个侧面水平钢筋也叫水平固金了啊，做法就是 这样的脚步的一个做法。咱们再看幺六图集，幺六图集哎，好看， 嗯，这个怎么怎么不能放大了呢？这个 啊，咱们看幺六突击上他就是一个是吧？ x 向外向， x 向外向重金啊，一直到这个斜坡上都是这个啊，他没有单独注明镀金， 只有这一种巨型的啊，只有这种九十度放坡的，这种才注明了水平固金，这是幺六 g 图集与。 哎，这个怎么回事呢？这个 啊，这个就是幺六级突击，他叫柱墩是吧？他叫下柱墩啊，他叫下柱墩， 在最新规范上他就不叫下下主堆了，他的做法你看在幺六七上他是这样做的啊， 就这个斜坡上的啊，都是等级料直接上来的啊，等级料直接上来，现在呢，他也是等级料，但他钢筋没这么大了，钢筋小了啊，钢筋小了更加节约材料了。他做水平固金， 然后这个脚步呢，是吧？就是刚才那种做法啊，只需要抹下来就可以啊，他就这种做法，只需要抹下来就可以。哎，大家一定要注意，一定要记住啊， 一定要多看图集，搞工程，搞翻样，一定要干，多看图集，多看图集也不行，最好是用这个广联达电脑钢筋翻样，想学习的不要错过。咱们双十一也在搞活动，学习非常优惠，学得会有活干。
995钢筋工之友翻帮
00:27查看AI文稿AI文稿周公这个下柱墩集中标注怎么看？ z、 x、 d 三表示基础平板下柱墩编号。二十二至下柱墩改为局部增加板后。 j b、 h 四百表示柱墩厚度。 h d 一千五百表示 c 一的距离，一千两百表示 c 二的距离。 x 三级钢十六，间距一百，表示从图面从左至右钢筋规格和间距。 y 三级钢十八，间距一百，表示从图面从下至上钢筋规格和间距。
284周工聊图

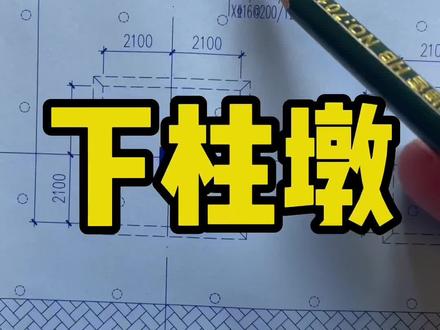

00:42查看AI文稿AI文稿大家好，在我们看基础图的时候呢，我们会看到这么一种基础标注为 sz 第一 代表什么意思呢？下注蹲，那我们是否有对应的大样，我们来看一下，对于我们来讲也有对应的下注蹲大样，那我们的这块呢，两侧这些为法板， 在我们的法板下边呢，形成这样的一个吨，我们称之为柱吨，我们来看一下实际的形式， 像我们这种在我们绑扎柱墩钢筋形成的柱墩，绑扎我们对应的柱墩钢筋大家了解了吗？想学习更多的建筑知识，大家不要忘了点赞加关注哦！
180市政工程造价易老师

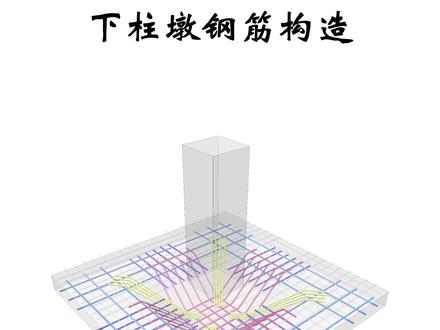

00:39查看AI文稿AI文稿今天我们来看一下下柱墩的钢筋构造是怎么样的。下柱墩主要用于法板基础下，下柱墩的主要作用是加强柱子根部的抗剪切能力。下柱墩根据形状的不同可以分为两种，倒楞台型下柱墩和倒楞柱型下柱墩。 我们来看一下导愣台型下柱墩构造，上部的阀板钢筋连续通过下部钢筋，甚至柱墩内部卯固， 卯固长度为 la。 如果基础高度不满足之，卯可以伸到基础上部网片之下弯，卯弯折后钢筋长度满足 la 即可， la 为受拉钢筋，基本卯固长度。
934三维工程识图

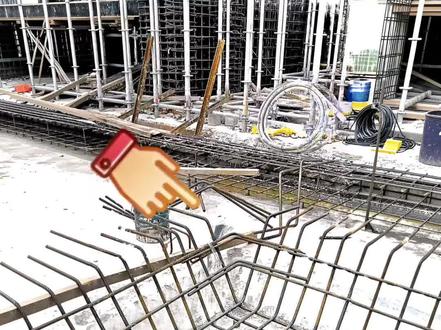

00:39查看AI文稿AI文稿这个下注墩钢筋犯了一个严重错误，被监理当场要求返工重做。二十二 g 一 零一杠一图集把下注墩改为滑板局部加厚图集标注代号 j b h。 二二 g 新增加脚步放射筋，顶部钢筋交叉点起算毛骨长度 l a 底部柱墩起算毛骨长度 l a。 沿一六 g 下注墩侧面斜坡钢筋投下柱墩底筋，二二 g 斜坡钢筋改为水平箍筋，水平箍筋在斜坡钢筋内侧。设计 规格型号由设计指定，放射金设计数量不小于五根。看一下三维模型，最后看一下工地现场正切图片。所以说监理没毛病，个人感觉还不如按一六 g 好 坐下注蹲评论区说说你们的看法。
223监理李工
03:55查看AI文稿AI文稿欢迎进来的朋友们，我们今天来学习一下钢结构钢柱构建图。什么是图？我们以这张图为例啊，我们首先看到这张图他给我们带来了什么样的信息，我们要了解这个图他是由哪些组成的。 好，我们来看一下左边这个图，他是我们的主视图啊，是从前往后看，我们看一下右边这个图，他是我们的左视图， 把左手放置在右边啊，从左往右看，然后其他的这些 a 杠 a、 b 杠 b、 c 杠 c 等等这些他是我们那个普面图，他是为了更加清楚的表达我们整个构建节点相对的位置尺寸。好，我们再看一下右下角有我们那个 材料表啊，这个材料表是我反映我们整个构建是由哪些元素组成的啊，它包含了编号啊，已知的编号啊，规格啊、长度啊，数量、单重、总重、表面积等等等等 啊这些呢，也为了方便我们查找相对应的零件啊，他的一些具体的一些长宽厚啊这些尺寸，后面我们找料。 然后我们来看一下最左边这个图啊，左边的这个尺寸，他从柱底板开始往上一个尺寸，柱底板我们一定要清楚是从柱底板 还是从这个钢柱柱底的一个开始的一个尺寸，我们这个一定要搞清楚啊，这个是从柱底板开始往上拉的一个尺寸， 我们可以看到这个拧拖板，这是拧拖板啊，这个一个位置尺寸，这个是高度方向的一个尺寸，然后右边这个是我们一个连接板啊，这个是连接板的一个相对位置尺寸，他也是从柱底板开始往上走啊，标的是孔位的尺寸， 因为有时候我们这个孔他转的时候一定相对我们这个连接板的边位置不一定是那么准，所以我们标注以孔的位置尺寸来标注。 好，我们都知道了他在高度方向上的一个位置尺寸，但是我们不知道他相对于我们这个柱 啊一原版左右的一个位置尺寸，那我们就要结合他的一个跑面图。好，我们先看一下左右两边这个连接版的一个尺寸怎么看的，首先我们可以看到从这个 h 杠 h 和这个低杠低这两个图，我们就可以可以找出我们这一块板，这一块板啊，这边左边和右边这个连接板的一个具体位置尺寸，我们来看一下， 我们知道了高度方向的尺寸，我们就看一下 h 跟 h， 他相对于左右两边的尺寸。 h 跟 h， 这个 h 跟 h， 左边啊是领头板啊，这里看一下这个左边右边一百六，一百六啊，他是对称的啊，这就是居中。好，我们看到右边这块领头板， 在这里我们可以看到他有他的这个未知尺寸啊，他有编号是吧？编号啊，也有未知尺寸，二百零六啊，幺九五啊，这些告诉了我们相对于这个钢柱啊左右 两边那个尺寸，我们就很容易去装配了。然后我们再看一下下面这个小节点，下面这个连接板，他也告诉我们这个高度方向的尺寸，那我们知道他的相对于左右两边应援版尺寸位置，我们也可以去 很好能找到他的位置。低杠低好，低杠低，从这里我们可以找到他相对于我们 h 杠左右两边那个位置尺寸啊？这里也能反映出我们具体的位置，他也有编号，我们为我们查找。好，今天讲到这里啊，下节课接着讲，谢谢大家。
2077钢构一哥
00:40查看AI文稿AI文稿欢迎进来的朋友，今天我们学习一下下处蹲的实处，我们看一个三位动画，方便大家理解。紫色的就是框架柱，灰色的是中间的滑板，深绿色的就是下处蹲。 第一个数字四百五代表柱墩的厚度是四百五十毫米。第二个两千零五十代表柱的边缘以下柱墩最外边缘的距离是两千零五十。 第三个一千六是指的是住边缘到下竹村绿边缘之间的距离是一千六百毫米。 x 项是指图纸左右方向三级钢，直径为二十，间距为一百二十毫米。 y 项是指图纸的上下方向三极钢，直径为二十，间距为一百二十毫米。
709周工解图
06:28查看AI文稿AI文稿今天给大家看一个带有下注堆阀型基础的三 d 建模算量，还是先了解一下图纸，外边蓝色线，他是阀板的外边缘线，阀板的混凝土厚度是一千一百毫米， 这些黄色的方块他就是下柱墩比较窄的，这些柱墩的深度是三百，比较宽的这些柱墩的深度是五百。还有三种类型的基坑， s j k 基坑深度是三零五零， d j、 k 基坑深度是幺五五零，还有 f、 j、 k 基坑深度是九百五。 看一下他的抛面，三种基坑上下阀板的厚度都是一千一，每边也要宽出去一千一，放坡六十度，也就是说基坑有多深，我们阀板底面 到这个底面这个高度就有多高，这三种他都是一模一样。接下来我们从比较深的基坑开始做起矩形 描一下它的轮廓线参数，每边他要宽出去一千一百毫米，那一千三加上两千二，也就是三千五百毫米，一千八，两千二，四千毫米。 然后我们用这个矩形进行倒角抛面拾取，抛面拾取最大的这根斜线，这根斜线是我提前画好的，那他的一个高度，我们用矩形测量一下， 它是三零五零这个基坑的一个深度，那这根斜线的角度自然就是六十度，所以我们对这根斜线进行倒角抛面， 出来的就是我们要的一个形状。好接着来还是矩形线框显示，我们对这两个电梯基坑描线，然后参数同样两千三加两千二 四五零零，四千六，两千二六八零零。然后对他进行倒搅，泡面拾取，泡面拾取这个 接着还是矩形第三种描线，然后改参数一千两千二，就是三千二百毫米，然后还是倒角泡面 拾取，泡面拾取这个最小的，比较大的，这个基坑宽出去了滑板，咱直接给他切下去多余的部分，然后把这些删掉，对面有两个一模一样，直接给他进项复制过去， 拉过去对齐就可以了。这个小的也是给这来一个线框，显示这边还有一个 基坑，做完之后选中法板线，咱直接给他转换成面，形成这样的效果。 我们现在做的这个面，他指的是法板的下皮，然后下注堆咱也要给他挤出高度 高出滑板就可以。接着咱先做一下下柱墩拾取一下，然后我们先选择深度是三百的下柱墩， 都给他选上，给他一个插入三百，确定，然后降下去三百，那我们这个三百深的下注堆就出来了， 然后这几个是下乘五百还是给他插入五百，确定降下去五百，然后再把基坑的扣减给他打通一下， 那我们这个阀板基础的底壳就完事了。阀板的厚度是一千一百毫米，我们选中外边键这个地方 咱要给他抬起来幺幺零零，然后给他封口，最后我们再把基坑洞口线给他挤出，给他一个三零五零， 和阀板顶面对齐。这个基坑的深度是九百五，咱要给人家抬上去一些，还有这四个电梯基坑的深度他是幺五五零， 咱抬起来一千五百毫米就可以了。最后我们把该有的洞口给它剪掉后，胶带这一块如果想给它分开，我们同样可以把它的轮廓线进行挤出，然后还是把这块剪掉， 模型单独显示，我们看一下效果，看一下它的混凝土量，两边一共是一千六百九十一点六三立方，复制一份 我们做模板，模板面积一共是三百六十五点三六平方米，混凝土 这边是七百六十一，这边是九百三十点二。好，今天给大家分享到这里，感谢大家的支持。
253国忠3D建模【施工算量】
01:05查看AI文稿AI文稿嗨，大家好，这个是到棱台型下柱墩，他一般是设置在阀板下面，在柱子的位置进行局部加大，他可以增大受力面积，这样就不用整个基础都做很厚的阀板，能够节约造价。 架在中间的这个是一根暗梁下柱墩，在图纸上以叉 z d 来表示。这些正方形都是到轮台型的下柱墩 中间这个是框架柱边上这些空白的部分，包括柱墩上面这些都要交滑板，这是他的坡面图，这个是那根暗梁。柱墩的底部钢筋，一般同滑板底筋 上部钢筋同阀板顶部钢筋，猪墩底部钢筋。卯到阀板里边的长度是 l a 的铆骨长度，滑板底部的钢筋卯到柱墩里边，从焦点开始算，也是 la 的铆骨长度，这个是卯到滑板里边的弯钩。
168橙子乐学
02:08查看AI文稿AI文稿我们打开我们的图形计算，先新建一张图纸，在构建里面选择选择下注蹲， 任意放置一个注蹲，这里放置好的注蹲，我们可以看到它的一个形状，然后我们就可以根据我们的图纸来对这个注蹲的数据进行一个修改，比如说我们这些尺寸都是可以双击修改的， 这里把 ctrl 版的高度以及保护层或者是配帧， x 向配帧， y 向配帧，这里的配帧是支持各异不一的形式的， 也就是 c 十四，斜杠十六，然后间距一一个间距，这里间距也是可以修改的，然后这里弯个的长度我们可以也是根据我们的啊，这个数据都是可以修改的， 这里长度，这里的长度在最开始出来的这个长度它是根据我们的软件自动计算出来的长度，我们也可以对它进行一个修改， 比如说修改为一个整数， 同样的这边的尺寸我们也是可以修改的，对它进行一个双击修改， 每个向外向的一个尺寸都是可以修改。另外就是这个放坡的一个， 也就是这个放坡的投影的一个长度，放坡的投影长度我们也是可以修改，这个修改这个数据就会影响我们的这个下速蹲这个放坡的一个角度啊，比如说现在这个深度是五百，那么放坡会改为五百，那么这就是一个四十五度的一个 注端，下注端如果说其他的尺寸的话，我们还可以把这个水平放坡的水平投影长度给他修改一下，那么就是其他的一个角度，这样算出来的尺寸都是根据我们的啊，一个数据自动计算出来的，这样设置好之后我们就可以来生成料表，点击输出料表 框，选我们的这个注端右键，这样就到我们的料表里面了。啊，这个就是我们的一个下注端的一个做法。
