钢筋搭接焊接长度规范要求

直径二十八的钢筋搭接长度需要多少？这是前几天粉丝群里提的一个问题，我是了解过的左共，今天聊一下这个问题。混规规定，受拉钢筋直径二十五以上，受压钢筋二十八以上不宜采用搭接。 对于考虑抗震的结构中几乎不存在纯手压构件，所以大于二十五的钢筋需要采用焊接或者机械连接，一般是采用机械连接。

今天甲方问施工员，这个构造柱钢筋预埋时预留的长度规范要求是多少，钢筋接头为什么没有错开，施工员却解释不出来。 根据二十二 g 六幺四杠移图七规定，钢筋搭接长度为五十倍钢筋直径，这里重筋直径为十二毫米，那么五十倍地等于五十乘以十二等于六百毫米，所以这里的高度至少为六百毫米。 图集中规定构造柱水平细梁纵向钢筋采用绑扎搭接时，全部纵筋可在同一连接区段搭接，所以接头不需要错开。更多的施工技术验收要点都总结在这本施工手册里了，图文并茂，有一有据，想要的点击视频左下方下单！

像这样的梁钢筋不同直径搭接时，搭接长度是多少？根据图纸得知，三根十四的钢筋为小直径通常筋图集中规定小直径通常筋与制作筋的搭接长度为 l l e， 这里混凝土强度为 c。 三零钢筋直径小于等于二十五，三级钢接头面积百分率小于等于百分之二十五， 得出搭接长度为四十四倍。地图集中规定两根不同直径钢筋搭接时，表中地区钢筋较小直径，所以这里的搭接长度按小直径十四毫米计算，四十四倍地等于四十四乘以十四等于六百一十六毫米。更多的施工技术验收要点都总结在这本施工手册里了，图文并茂，有一有据，想要的点击视频左下方下单。

这个是板的底部钢筋，他的接头位置及毛骨长度都有什么要求？图集中规定板底部钢筋可以在中间制作，分别毛骨，但毛入制作长度应该大于等于五倍钢筋直径且至少到梁的中线。 而板的上部钢筋在制作处不能断开，要贯通设置上部贯通纵筋连接区应设置在板筋跨中二分之一范围内。更多的施工技术验收要点都总结在这本施工手册里了，图文并茂，有一有俱，想要的点击视频左下方下单！

监理，验收钢筋要知道搭接长度怎么算，不然短了都不知道。以这根梁为例，图集规定搭接长度为 lle， 那 么 lle 是 多少呢？在二十二 g 幺零幺杠幺二杠六页查表可得。如本项目抗震等级为二级， 三级钢，接头面积百分率小于百分之二十五，梁的混凝土强度为 c 三零，钢筋直径为二十五毫米。查出来搭接长度 lle 为四十八倍地， 地为钢筋直径就等于四十八乘二十五，等于一千二百毫米，而这里实测只有四百毫米，属于偷工减料。整改方法可采用焊接进行补墙，单面焊十倍地。更多的施工技术验收干货都总结在这本建筑工程老表施工手册里了，图文并茂，有依有据。

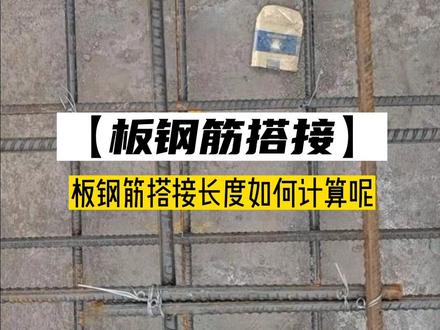

板面钢筋采用绑在搭接时搭接长度如何计算呢？板面钢筋一般不考虑抗震设计，所以钢筋的搭接长度至 l l， 叉标可至。搭接长度与钢筋直径或凝度、强度等级、钢筋的种类及搭接百分率有关。如果板面钢筋直径相同，采用个一根搭接一根的方式连接，接头面积百分率就是百分之五十， 加设大街区混凝土 c 三五。钢筋的直径是指四毫米，大街长镀铬。在这一列的表格里，再根据钢筋的种类是三级钢，接头面积百分率是百分之五十，横竖表格的交叉点是四十五倍地， 那么大街长镀铬是四十五倍地，四十五倍地等于四十五乘以十四等于六百三十毫米。考虑板面钢筋的保护层厚镀布大于三倍地，没有使用环氧树脂涂层，钢筋也不适以扰动构建，所以不需要进行修正。这里板面钢筋的大街长镀铬是六百三十毫米。

二次结构的构造柱和腰梁的钢筋搭接长度是多少？根据 r g 六幺四钢筋第四点八条构造柱水平，细梁钢筋采用绑扎搭接时，全部重筋可错开在同一连接区间内搭接钢筋的搭接长度为五十倍的 d。 这些技术干货都给大家整理在白工施工手册里面。

周公监理说，我们的板钢筋搭接长度太短，要我们整改，应该怎么整改呢？板钢筋的搭接是不考虑抗震设计的，因此它的搭接长度就查表 l l 板钢筋的种类为三级钢。 接下来看搭接钢筋的面积百分率，在同一年间区段，钢筋直径又是一样的，这种隔一根搭接一根的百分率就是百分之五十， 表里面就差百分之五十。这一行半的混凝土强度等级为 c 三零半，钢筋直径为八，是小于二十五毫米的，因此就差这一列 相交的地方就是四十九倍地，所以二二就等于四十九倍地，等于三百九十二毫米，而你们这个地方不到三百毫米，所以需要整改。

这条梁左边的钢筋直径比较大，右边的钢筋直径比较小，他们的搭接长度怎么确定呢？大家好，我是鸡公。梁上有不同直径的钢筋连接时，首先要确定他是架地筋还是小直径通餐筋。 如果较细的钢筋在图纸中用括号进行了标注，代表这就是价立金，价立金与制作附近的搭接长度就是一百五十毫米。如果较细的钢筋在图纸中标注是这样的， 集中标注的散布通餐金是十六，支座付金是二十的，十六的钢筋没有用括号进行标注，而十六的钢筋直径比二十的小，代表这就是小直径通餐金。小直径通餐金的搭接长度是而而一。假设 r r e 茶表等于四十六倍地，大直径的钢筋是二十的，小直径的钢筋是十二的，四十六倍地，就需要按小直径的钢筋进行计算。那么搭接长度就等于四十六乘以十二，等于五百五十二毫米。

像这样的构造柱钢筋预埋长度长了浪费材料，短了监理验收不通过。那么预留长度规范要求是多少？根据二十二 g 六幺四杠一图集规定，构造柱钢筋搭接长度为五十倍地地为钢筋直径，这里钢筋直径为十二毫米， 那么五十倍 d 等于五十乘以十二等于六百毫米，所以预埋时保证长度有六百毫米就可以了。另外，构造柱纵向钢筋采用绑扎搭接时，全部纵筋可在同一连接区段搭接，所以接头不需要错开。更多的施工技术验收要点都总结在这本施工手册里了，图文并茂，有一有俱。想要的点击视频左下方下单！

今天去施工现场看到我们的工人在做一个焊接的构造，给大家讲一下我们电焊焊接的一个规范要求。 首先我们的焊接它分为单面焊和双面焊，然后又分原杆单面焊和双面焊和我们的代理钢筋的单面焊和双面焊。我们的原杆 双面焊的话，那么他就只需要一个五倍地的一个长度，焊接长度我们的地他所表示的是一个干净的直径，这是我们现场干净的一个双面焊的样品，可以看到我们的焊缝比较饱满，质量是比较合格的。 我们再来看一下我们钢筋的一个双面焊的长度，他是一个八倍地的一个长， 那么我们的地同样是干净的直径。实际上我们在现场施工的时候，一般焊接长度都是以十倍地来计算的，因为我们 头的干净会有一定的啊切切断口会有一定的弯起部位，所以说我们按十倍的来计算的话，能够保证我们的焊接长度啊能够达到一个八倍的的一个要求。我们不管是单面焊还是双面焊，都应该 保证一个焊缝的饱满，以及我们焊接长度的一个啊尺寸和我们焊好了之后，必须得把焊着这些清理干净，干净的焊接就给大家讲到这里， 大家如果有什么不懂的可以在评论区里面留言，您的点赞和关注是我们视频创作人的最大动力。

板面的钢筋采用板扎搭接时，搭接长度如何计算呢？大家好，我是济公。板面钢筋一般不考虑抗震设计， 所以钢筋的搭接长度是 rr。 非看中钢筋的搭接长度，可以根据钢筋的种类、钢筋的接头面积、百分率、钢筋的直径、搭接区的混凝土强度四个因素。茶表得出，如果图中的版面钢筋直径相同，采用隔一根搭接一根的方式连接 街头面积百分率就是百分之五十。假设大街区混凝土强度是 c 三五的，干净的直径是十四毫米， 搭接长度就在这一列的表格里。在根据钢筋的种类是三级钢，接头面积百分率是百分之五十，横竖表格的交叉点是四十五倍的，那么 我们搭接长度就是四十五倍地，四十五倍地等于四十五乘以十四等于六百三十毫米。我们在判断版面钢筋的保护层不大于三地，没有使用环氧素质涂层，钢筋不是易受扰动的构建，所以不需要进行修正。 这里版面钢筋的搭接长度就是六百三十毫米。橱窗里有我系统讲解投资的课程，现在面对粉丝限时优惠，有兴趣的可以去看一下抖音。

分析一个视频带大家认识钢筋的搭接率和搭接长度。搭接率是指同一连接区段内横向受力钢筋接头面积板率，它等于这个区段内有搭接接头的横向受力钢筋 与全部横向受力钢筋的结面之比分。这里一个区段长度与之一点三倍的搭接长度。这个图为例，如果所有钢筋直径度相同，在这个区段内搭接率就为百分之五十， 物果像这样搭建率则为百分之百。以这个土为例，物果混凝土 b、 c 三零登基为三级钢，搭建率百分之二十五。搭建长度等于一点二，乘以三十五倍力，四十二倍地物果采用大阶的构建，是抗震构建，还要乘以相应的看震调整系数。

像这种直径不同的钢筋搭接时，搭接长度怎么算？首先要判断小直径钢筋的类型。第一种，当小直径钢筋为加力筋时， 在图纸中用括号表示，括号里面的就表示加力筋，它是不受力，只起加力作用，此时搭接长度只要取一百五十毫米就行。 第二种，当小直径钢筋为受力筋，两者的搭接长度为 l l， 如图所示， l l e 为受拉钢。抗震搭接长度，我们的混凝土强度等级为 c。 大 钢筋的直径为二十毫米，小钢筋的直径为十六毫米，两者都是小于二十五毫米的。 那么从这里画根线下来，抗震等级为三级。假设搭接面积百分率为百分之五十， 那么从这边再画根线，这个焦点，五十六倍地就是搭建长度，这里要注意，这个地取小钢筋的直径，小钢筋的直径是十六毫米，那五十六倍地就等于五十，这个就是搭建长度。

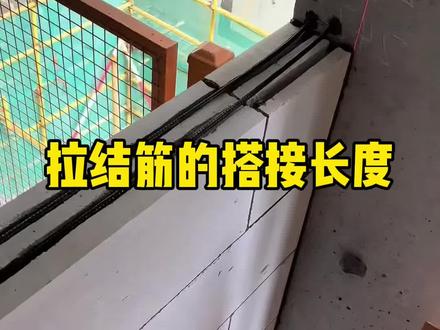

拉结筋的搭接长度是多少？根据二二 g 六幺四杠一第四点八条，墙体拉结筋采用焊接接头时，单面焊的钢筋搭接长度不得小于十倍地，双面焊是五倍地。采用绑扎搭接连接时，搭接长度为五十倍地，且不小于四百毫米。这些技术干货都给大家整理在白工施工手册里。

周公，钢筋直径大小不一样时，搭接长度如何确定呢？这个教学视频表述正确吗？ 钢筋直径不同时采用绑带搭接，搭接长度是按大钢筋计算还是小钢筋计算？在一六 g 一零一图集内，规定两根不同直径钢筋搭接时，搭接长度应按小直径钢筋计算，并且在任何情况下搭接长度不应小于三百。图中搭接长度几十公分。这个教学视频很容易误导很多朋友， 因为从这个外观来看，应该是支座付金和加利金之间的搭接，支座付金是一个主受力金，加利金是一个构造钢筋，收利金和构造钢筋之间的搭接是不需要查表 aae 的，直接搭接十五公分就可以了，包括我们板里面 分布精和制作负精也是主受力精和构造干净的打击也是十五公分就可以了。如果是两个主受力 精之间的搭接，就需要查表 aae 或者是 al。 而这个教学视频我估计他主要想表达是两个主受力巾之间的搭接，比如说我们看一下这个框架梁，这就是两个主受力巾之间的搭接，这个搭接就需要查表 aae。 两个上部贯通经就是主受力经是由不同的钢筋直径的时候搭接，就查 a ae， 我们看一下 aae 这个表，它里面有 d， 这个 d 应该取大还是取小？我们看一下第二条，如果两根有不同直径搭接的时候， 表中的地他就取较细钢筋的直径。我们以该图纸为例，该制作的制作夫君一共有三根三级二十五的钢筋 深入梁里面，长度是本跨的三分之一长，而梁的上部有两根三级十八的贯通金，他们与支柱附近搭接，长度为 ae， 加入 ae 插表等于五十六倍的 d， 这个 d 也就是钢筋直径，就取二十五和十八的最小值，也就是五十六乘以十八就等于幺零零八毫米。
