怎么通过gerber文件画原理图

以前认识的一个客户最近联系我，说他手里有一份四层版的 turbo 文件和一份 boss， 问我能不能反推出原理图和 pcb， 我叫他先把资料发给我评估一下才能给出答案。于是他就把资料发给了我，让我评估。 我一看情况不妙，元气键就有八百多个，四层的顶层和地层都放置了元气键，中间是一个地层和一个电源分割平面，难度系数太大了。我有过根据 gober 文件反推原理图和 pcb 的经验，不过要具备几个条件，一是 gober 文件里的 私印层一定要标出元气件的编号，二是要有一份完整的报，三是要有充足的时间。为什么要有完整的网和私印层要标出元气件的编号呢？因为我要根据私印层的元气件编号，从磅中找到对应的元气件，在 pcb 编辑界面上放置 相应的公众，并且根据顶层、地层、地层和电源层的走线情况，在根据过孔情况判断出元气键的电器连接情况。然后在 pcb 编辑界里面直接用网络把元气键连起来，同时在原理图编辑界面里放置对应盖的元气键，并连接好网络，再根据棒里对应的三数情况 填上相应的参数。如果遇到的元气键是 ic， 还需要从网上找到对应的规格书，然后根据 ac 的规格书，再结合走线和过孔情况来判断出元气键的电器连接情况。为什么要有充足时间的要求？ 因为上面的工作量实在是太大，八百多个元气件要先根据私印层上元气件编号一个一个从包里找出来，又要一个一个元气件，根据走线和过孔情况，有的还要结合规格书来判断出元气件的电器连接情况。这些操作真的很耗费时间。 根据多年的实战经验，要完成这块四层板 bob 文件反推原理图和 pcb 的工作至少需要一个月时间，而且收费也要很高才值得去搞。经过评估和结合自身的实际情况，我不打算接这个案子， 就给客户报了一个五万元的费用和一个月的交期，然后就没有了，然后客户再也不理我了。

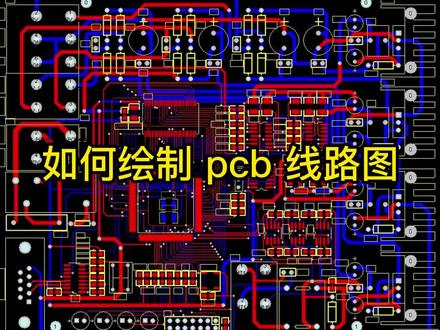

如何绘制 pcb 线路图？一、先画出原理图。二、通过原理图生成 pcb 图。三、先用禁止布线层 top layer 画出需要的 pcb 板大小尺寸。四、将原件摆放在规划好的 pcb 空间上，合理布局。五、设置规则，例如线宽、原件间距或孔大小等等。六、布线一般横着走电源， 竖着走地线，反正电源线与地线成十字起线。七、可以对地不同。八、 vrc 规则检查。九、导出生成哥们文件或 pcb 文件。

本教程讲解如何快速使用 autum designer 生成 gerber 文件。 gerber 文件对于制作 pcb 板子至关重要。 歌本文件试试线路版行业软件描述线路版、线路层、组焊层、字符层等图像及钻洗数据的文档格式集合，是线路版行业图像转换的标准格式，也就是我们平时设计完 pcb 后会再做进一步处理及导出。歌本文件。 因为哥本文件是 pcb 加工机器识别的标准文件，所以即便你将 pcb 文件 pcb dock 发送给厂家，厂家也需要把 pcb 文件转换成哥本文件后才能去加工你所要的 pcb。 给到板厂的 p c b 生产文件包括 gerber 文件， n c 钻孔文件，坐标文件。 gerber 文件主要包括如图 图所示文件，每个文件描述相关层信息。钻孔文件一般是 txt 格式，一般有如图所示几个文件， 打开之前创建好的 pcb 文件，点击文件制造，输出 gerberfl， 弹出 gerber 设置界面，通用单位选英寸格式。二比五， pcb 返场会根据你所选择的单位来进行加工。 格式是精确度分辨率的意思。二比三是两位整数，三位小数，二比四是两位整数，四位小数，二比五是两位整数，五位小数。一般选择返场的最大加工精度，减小加工误差 成 plug。 在 plug 选择你要导出的文件键 girl 文件清单，打开所有画线层，关闭所有映射层，只有转 plus 勾选 drill join plus the plot all used drill pairs drill guide plus go 选 plot all used drill pairs 光圈勾选嵌入的孔径 rs 二七四 x 高级全部使用默认配置， 点击确定即可生成 gerver 文件。接下来还需要导出所需的断孔文件。点击文件制造，输出 n c g u files， 选择加工单位和加工精度，一般选择英寸和二比五零点零一米六的精度，再选择为电镀或非电镀。生成单独的必有文件。应用钻孔槽命令生产电路板边框等。选择完成后再点击确定。弹出钻孔数据表，点击 uni 进行设置设置选择如下，设置参数与第二步保持一致，否则可能导致无法输出文件。最后点击 ok， 最后生成坐标文件。点击文件装配输出 january speak and play spell， 弹出设置对话框形式，选择文本或者 csv 周选也行，点击确定即可生成坐标文件。 上述步骤做完后，会在 pcb 工程根目录下 project outpuss 或生成 gerber 文件 dn 新航路 iot 谢谢您的观看。

大家好，欢迎大家来到反应课堂，我是郑老师，那么这节课呢，我们来讲我们的第五十六，讲关于我们的胳膊文件的这个输出。 那么什么是胳膊文件呢？就说我们的生产文件啊，其实就是我们的生产文件的输出，我们俗称胳膊。那么胳膊文件呢，是所有电动设计板软件当中可以产生的文件，在电子行业当中呢，称为这个这个模板文件啊，就算这个文件呢，就是说我们的板厂拿过去之后，他是可以直接去进行生产的， 那么如果说我们直接发一个 pcb， 有时候，呃，是不是可以呢？也可以啊，但是呢，板厂拿到你这个 pcb 之后呢，他同样的也会去做这样的一个事情啊，直接我们输出胳膊，然后再拿去生产， 那么为什么我们啊，既然这两种都可以，为什么我就不能直接发 pcb 呢？其实发 pcb 的话呢，哎，这里会设计到一个设密的问题啊，就是我们的这个文件啊，毕竟是原文件，对吧？如果说板厂不小心泄露出去，对于我们来讲，其实是有可能会存在 很大的风险。设计文件是第一版的这个文件啊，市面上你说我们研发产品，市面上它是没有的，对吧？万一不小心，哎，这个板厂的工作人员，哎，销售，哎，他觉得你这个文件是某个产品第一批出来，他嗅到了商机，他可能会直接拿你的文件呢，直接去在市场上去做啊，对应的这个产品，对吧？同类型的这个产品， 如果你输出哥的文件，那么因为哥的文件呢，他是一些元素组成的，那有可能就是说，呃，在中国的话，那也也是可以反反过来的，但是呢他的这个这个难度呢就会提高啊，这个难度会提高，所以我们建议大家呢， 就是说是输出胳膊之后再去进行生产。同时呢还有一种情况，就是我们在高版本里面进进行设计的时候啊，啊，在我们低版本里面打开的时候呢，有一些元素不支持，那么板厂呢，有可能装的是那种低版本，那么比如说像我们在这个位置啊， 比如说我们这里呢有一个有一个焊盘，好吧？我们切换到顶层看一下啊，比如说我们这里呢有一个这个焊 他要去进行加速，对吧？他的走线要进行加速，那么我们有时候呢通过这个，通过我们这个什么肺眼去进行填充好，那么这个旁边呢都是铜，对吧？旁边也都是铜啊，我这个这个地方呢和题啊地方都有连上，那么现在你换到 这个什么换到我们的这个这个低版本啊，这些都是同啊，这个样子都连连上了，好吧？都连上了，那如果说你用费要钱中的低版本里面呢，有可能这个费呢他是不支持的 啊，不支持，那这样的情况下，那么他板厂他可能装备就是装的软件他比较低啊，版本比较低，有的板厂装六点九的都有啊，装 tc 的都有，对吧？像这种呢在我们的这个地方里面不支持，他一用地方打开这个地方就没有了，那他就会变成什么样的状态呢？就是说我们这些东西都没有了，然后他就会变成我们的开路 直接绕这个桶呢和这个桶呢，他就没有连上，那这样就造导致成了开路，对吧？那他又不知道做出来之后你就调试，哎，这个地方 为什么不通呢？对吧？所以会存在这样的一些风险啊，我们建议大家呢直接输出胳膊稳定啊，输出胳膊稳定就不会出现这种问题，那么怎么样输出呢？那么我们这里呢给大家全程来进行一下演示啊，进行一下演示。 我这个 ppt 呢，我这里呢大概把重要的一些步骤啊，重要的一些步骤呢也给大家有去进行到罗列啊，有有进大家罗列，到时候呢大家注意看一下我的这些设置就可以了。好吧， 好，那么我们先来全程演示一下啊，那么第一个呢，我们来去进行胳膊的输出，那么我们可以找到这个发芽里面啊，呃，有一个制造输出啊，里面呢会有一个胳膊文件，我们直接执行这个进入到我们的胳膊的设置， 然后这边呢我们选择英尺啊，英寸作为单位，然后这边呢我们选择二比四啊，选三比四。为什么选择二比四呢？大家可以看一下啊，二比三呢表示的是这个数据呢，他是没有小数位的啊，二比四呢表示的是有小一个小数位，二比五呢是表示有两个小数位，也就是说，比如说你， 你是一个什么？比如说是四点一，四点七啊，假如说你是一个这样的一个啊数据，对吧？你要去进行输出的时候呢，他是一个什么？如果说你选择二比三，那么他输出来的呢是五，如果你选择这一个啊，选择这个二比四，那么他输出的是呢五点五， 这个四舍五入啊，五入啊，然后呢这一边呢，如果说选两位小数，那就是说五点四七，就是说你的这个精度越高，我输出的数据越准确， 这个意思啊，那么为什么不选这二比五呢？还是选这个二比四呢？这个的话就是说因为你的灭是作为，呃，是用灭作为单位的啊， 本身灭单位，这已经很小，你小数位后面有一位小数，基本上已经足够了啊，基本上已经足够了，是说零点零七灭，你想一下有多小？对啊，有多小其实就不影响啊，所以呢我们一般选择二比四啊，选择二比四，然后呢我们在这里沉，那沉的话呢，我们一般是你用什么沉我就输出什么沉好，所以呢我们在 这个地方呢，可以选择使用的，但是下面选择使用的镜像的呢，我们一般是全部去掉啊，不要去勾选镜像的。然后这个地方呢未连接的中间层焊盘，但是说中间如果说还有还有一些焊盘的话，我们也是去进行输出的，这个的话呢，勾上，把一般的勾上就没关系啊， 然后我们可以看到啊，在这里的话呢，就会用到的层都会被选上，但是呢有一些层啊，比如说我们那些机械二层，机械二三四五六七八这一些呢，他只是作为一个标注，我们不需要去进行生产的，我们就全部把它勾掉啊，就意思说我这个不用来生产，这个层里面我有元素， 但是呢我不用来生产，那我就可以去掉啊。那么重点呢留下什么呢？丝一层 tool orange 呢？表示的是丝一层 top past 呢是表示的是我们的钢网层，我们拿过来做钢网，这个是 logo， 是 logo 层呢是我们的左汉子。 top 是表示我们的顶层先用层，多层表示，底层先用层，多层是闹的，表示的是我们的底层组。 武汉城这边呢是我们的钢网城，这边呢是我们的这个私运城，对吧？这个是我们的摆框，那么这些呢都是用来生产，所以我们在这里呢全部要勾上，然后我们在这里呢选择钻孔服务，钻孔服务的话呢，就是说末日的这些钻孔它是第几层到第几层， 那一般来讲呢，我们是你用到的，我就输出，没用到的我就这里呢也没有展示，所以我们直接把这两个勾上就行了啊，其他的我们不用管啊，其他不用管， 然后呢选择光圈，光圈这边呢我们也是默认的状态，那么这里呢只是说是我们的一个低马的格式啊，那么这种呢一般是采用默认的形式就行了，好高级。这边的话呢，我们建议大家啊，在这个地方呢结尾的位置呢，都给他加一个零， 为什么要加这个零呢？其实这里的话呢，就跟我们啊，就是说打印是一样的，就是说我们一个内容我们要在 a 三纸里面去进行打印，但是呢你现在是一个什么是一个这样的一个 aa 四纸，我 a 三纸的内容在 a 四纸里面打印的时候，打印的时候呢，他是不是就会提示你打印， 就是啊，不行啊，没那么大，对吧？那这个时候他就会出现一个什么样的一个弹窗啊，大家看一下啊，这个啊文档啊，就是说太小了，对于这个 pcb 太小，就是说和我们打印的这个状态是一样的，你 a 三的内容在 a 四纸里面是打不下的，所以呢我们建议大家呢就加一个零就好了啊，加一个零就好了，好吧， 好，那么这里设置完成，其他的我们才准才准默认的就行。好，然后呢点击确定，那么这个时候呢他就会把我们的这样的一个文件去进行输出 看一下，那么这里这里的话呢，其实其实就是他的他把它每一层每一层的就是去进行的输出。大家看一下啊，在我们的这个开门的这个里面啊，开门这个里面啊，如果你没有的话，你可以从右下角这个地方呢掉掉出来啊，掉出来，然后呢这边呢会有每一个层，比如说每一个层，你看这这个就是都是一些生产的一些层， 生产一些层，他是按照层去进行输出的一些元素啊，一些元素。好，那么这个输出完之后呢，我们需要大家呢去把我们的钻 去进行输出啊，那么这个时候呢我们可以在我们的这个装配输出里面呢找到我们的钻孔， anc gr five 点击确定，这里呢我们选择二比四啊，刚才是选择二比四，那你这里呢也选择二比四，然后这里呢选择音尺作为单位，点击确定。 好，那么这个时候再次点击确定，那么这时候大家可以看一下，包括我们的这个螺孔槽孔，对吧？和我们的钻孔啊，钻孔呢就是包括我们的过孔，对吧？包括我们过孔都去进行一个输出，那么这个钻孔文件呢，到时候板厂拿到之后呢，他可以去基于这样的一个钻孔的这个东西呢，去进行在我们的板子板子上去打孔啊，这个是我们钻孔文件， 然后呢我们还要输出一个什么呢？输出我们的这样的一个啊，输出我们这样的一个 ipc 网表，我们选择这个这个选项啊， test poven report， 那么这里呢我们选择我们的这个 ipc 啊 ipc， 那么这个是什么东西呢？我们去进行输出，先看一下，那么这个呢其实是我们的一个整个的这个 ip 的一个网表啊，那么就是说板厂拿到这个文件呢，他会给你去做我们的网络表的这样的一个核对啊，虽然说我们的这个 pcb 里面呢，我们 drc 的，对吧？确保了我们的这个所有的这个 drc 的这个内容呢为零，没有任何的报错。但是呢有可能就是说我们的这个板厂啊， 在检查的时候呢，会发现有一些地方呢可能会存在一些疑问，生产方面的一些来处理，那么他呢可以通过这个网表再一次核对给我们的 pcb 呢上一个双保险，确保他没有开路，短路这些问题啊，开短路的这些问题， 那么这个呢就说我们主要是输出这样的三个啊文件，当然我们这里的话呢针对我们的板厂，我们输出文件是足够了，但是呢我们还有一个贴面厂，贴面厂他需要什么东西啊？他是需要我们的这样的一个坐标图 啊，器件的坐标，因为他要基于这个器件的坐标去做我们的这个器件的贴片，对吧？所以呢我们在这个地方呢，可以对他的这个坐标去进行一个输出啊，我们找到这个 装配输出，里面有一个坐标啊，文件啊， pink and pass five， 点击确定，那么这里呢，我们选择文本的形式，当然这里的话，你需要啊去勾选一些需要输出的元素，但是如果说你不勾选，你采取默认的啊，不要去动他。然后呢我们点击确定， 那么这样的情况下呢，我们的一个坐标文件其实就已经输出啊，那么我们在这里的话呢，我们把这三个文件点击关闭，关闭的时候呢，我们可以不用保存啊，为什么不用保存呢？因为我们的这这个里面啊，我们来看一下， 我们这里面呢有一个叫做工程的输出文件啊汇总，那这里面呢输出了我们刚才需要输出的这些层的元素，他以每一个文件，每一个文件的形式呢去进行了输出，那么我们可以看到他这边呢，其实是有一个识别的这个东西的啊， 什么呢？我们可以看到这边呢有一个后缀叫做 jbp， 全文是怎么样发育的呢？其实你打开一下这个类型，那么你可以在这里可以看到 这只叫胳膊， p 是叫做胳膊，那 b 呢表示的是波等，波等啊， p 呢表示怕死，也就是说他是一个底层钢网层。 gbo 表示的是胳膊啊， bottomo 呢，也就是说底层的私运层。 gbl 表示的是胳膊 bottom there， 也就是说底层的线路层，对吧？然后 gme 表示什么意思呢？表示的是胳膊 mechanic 弯对着，也就是说我们的这个机械一层，也就是我们的板框层，就是我们可以通过他的后缀可以去进行一些识别， 这个文件呢可以，就是说是我们各个文件好，当然我们输出完成之后呢，我们的 pcb 这边呢，其实就已经 ok 了啊，就已经 ok 了，那么我们可以关闭我们的这个设计的这个文件呢？ 好，那么回到我们的这个啊，输出文件，我们可以把一些不需要的东西呢，先去进行删除啊，先去进行删除啊，先去进行删除。然后呢只留下我们需要的这个部分，那么需要的部分呢，我们还可以去对他 做一个整理，那比如说像这个我们可以去对他的文件呢去做一个命名啊，比如说这边呢是 demo 开门啊，或者说 good， 好，他就是胳膊文件啊，之一啊，可以啊，胳膊文件，对吧？然后呢我们还可以新建一些名字啊，新建一些名字，比如说我们的这个叫做什么呢？ 这个问题，那就是我们给到我们的这个贴面场的一些文件，我们可以去做一个分类啊，对，我们的输出的文件呢去做一个分类。 prj 表示的是我们的工程文件，我们是给到我们的版的这个设计的部的啊，设计部的，对吧？然后呢我们还可以设置我们的报表，报表是给谁的报表？我们是可以改采购的，对吧？改采购的好， 当然我们还可以设置一些什么呢？设计一些文档啊，设计的一些文档，那么 doc 叫做 doc 也可以，对吧？那怎么分类呢？首先呢我们可以把整体的这个设计的这个文件啊，可以把它放到一个文件夹里面，然后呢这一边呢是先入层，对吧？好，这个是先入层，我们上一节课输出的这个 pdf， 对吧？ 这是线路层啊，我们对他去做一个命名啊，然后呢我们把报表呢，这是报表，对吧？我们可以单独把它放到一个文件夹里面，哎，过来，对吧？划过来，然后呢我们的这个贴面厂，我们需要哪些东西呢？需要钢贸层， 我们要去做钢网，做一个钢网去把这个这个膝盖呢刷在我们的 pc 板上，所以需要钢网，然后呢需要顶层的底层钢网，同时呢我们还需要一个坐标，那么这里的话，我们可以 ctrl 加 c 啊， ctrl 加 c 复制一下，不要紧切啊。然后呢我们把它放到哪里啊？放到 st 这边，对吧？一个钢网，一个坐标文件啊，打开坐标文件看看，这个都是他的坐标文件， ok， 好，然后这样的情况下呢，我们这个文档其实就整理好了，那么这一个呢，给到我们的打理，给了我们的这个采购，对吧？不不不，表啊，采购，那么 doc 呢？可能说是我们的一些文档啊，一些设计要求，对吧？我们可以在这里面去进行呃处理，然后这个胳膊呢，我们就直接发给板厂啊，直接发给板厂，然后这个呢我们发给我们的这个，这个什么？我们的这个设计部， 对吧？后期我们如果说改版，还有发一个同事去进行修改，那么这个呢？我们是做 sb 的，好，我们发改贴面上的这样一个文件，那么这样的情况下呢，我们的这个整个的设计文件其实就打包好了。好，当然我们这里呢还会插一个文件，是什么呢？叫做制版，制版说明啊， 那么这个板子，比如说我们，呃，这个板子，对吧？我们再去发出去进行生产之后呢，这个地方呢会让你填一些参数，那么有一些公司呢，他不是设计师去填的，对吧？他是那个什么，他是采购去填的，所以你要告诉采购这个地方到底是一些什么样的一些公益参数。 对，我们在这里呢可以去填一下，比如说你的这个板子层数是两层，对吧？两层板，你这基本上基本上呢？这个什么这个啊？质管说明，其实你就按着他来就行了，要按着他来就行了，对吧？然后呢出货形式，出货形式，对吧？出货形式，那么 就是说单片啊，你是拼板还是单片，对吧？然后呢这边的话呢，单板尺寸，尺寸的话，其实就是这个板子大小的，对吧？你要你要去看一下这个板子到底有多大，对吧？你要把它写出来啊，就是说你可以呢，就说这个制板说明你就按照这个这个来就好， 好吧，你就按照这来，你一个个把它写出来啊，板子的厚度，对吧？板子的厚度啊，板子的铜厚这些东西呢，其实你就按这个来就行，好 把这个写好啊，写的非常工整一点点啊，当然我这个这边我就不写了，因为我们这地方呢就是本身就已经有了，这样我跟你说一下就行了，然后呢你到时候自己一个个把它填填好就行了，但是呢你把这个处理好啊，这个打包好，哎，你把这个和这个做一个压缩文件啊，压缩文件，你可以把它面面的这个胳膊 啊，然后比如说这个是零四幺幺啊，那么这样的情况下呢，我们把这个文件就作为一个发给板厂文件，那么大家如果说后期要生产，你可以百度啊，如果说你们公司的这个产品啊需要去进行生产，你可以 搜索百度搜索反应进入啊，找到我们的这个在线下单的网贷啊，大家可以看一下啊，在这个地方呢可以去进行这个呃筛选啊，就是说你在这里呢去进行登录就好了，好吧？比如说像这个啊在线下单，然后呢你可以登录一下，好吧， 然后呢你在这个地方呢去做做这样的一个这样的一个一个输入啊，一般是需要大家去注册一下的，好吧，注册一下啊注册一下，所以呢大家在干什么呢？ 登录一下啊，登录一下啊，这这里的话正好是刚才这里密码忘记了啊，好，我这边呢登录了一下啊，登录一下，大家呢就到我们的个人中心，你直接点击这个地方呢在线下单， 在线下单啊，你把这些参数呢给他填好啊，我这里呢？呃，为了举个例子啊，我就随便，好吧，随便先先填一下啊，先填一下，然后呢这里的话呢？呃我们可以去做一些选择啊，我这个是参数是随便填的啊，呃，只是给大家举例子啊，然后选择我们的快递，对吧？选择快递然后下单，然后这个是 你把这个什么你把这个号码啊去地址啊，用这个地址呢去做一个选择，去做一些选择，然后呢选择我们的这个文件，选择我们刚才的这个文件啊，我们的文件放在呢放在这个地方进行了打包，对吧？进行了打包，你直接上传 啊，直接上传然后提交订单就行了啊，我这里的话呢，就是因为我们的参数是刚随便填的啊，随便填的，所以他这个呃报价呢是有点点问题。呃，具体的话呢，到时候呢会 会干什么呢？就是会在后台给你审核的这个价格啊，审核价格为准，好吧，大家一定要把这个什么呢？把这个餐服给他填，对啊，填，对啊，这个的话会影响到我们的一个报价，好吧，那么这里的话呢，大家可以去自己去给做一做，好吧，平时呢大家如果说 不知道这个你的板子是什么样的一个报价对吧？大概生产需需要多少钱？你也可以到文环一边用，这边呢去点击这个在线下单可以去做一些这个呃线上的一个报价啊，了解清楚这个板子到底要多少钱 对吧？可以作为工程师的话呢，可能说下一次来采购问你，哎，你这个板子大概需要多少钱，对吧？你要能够清楚，对吧？你也能够清楚啊， 那么这个的话呢，其实就是说是我们整个文件的输出，还有我们的一个下单的优势，就是我们设计到我们的生产该如何去做的啊？我们可以在这个地方呢去进行处理，好吧，那么这个的话呢，就是我们这一节的内容，主要是给大家讲解了我们的这个输出啊，输出各个文件输出。好，谢谢大家。
