压铸模具挤压销怎么控制深度

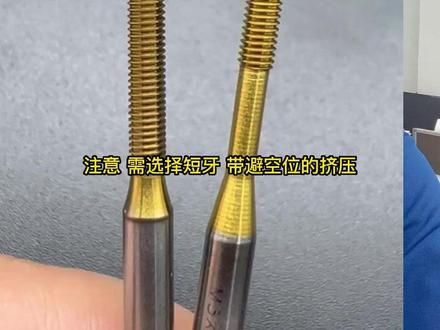

老板，压住你材料 m 三的几啊，孔深八毫米，一千多个孔，以后指贵就不止了，这是什么原因呢？压住的材料啊，柱软容点低，发热时呢，容易产生粘屑的现象， 特别是挤压施工扭力是切削施工的呢，三到四倍，发热快，容易粘血，会产生烂牙现象，造成指挥不值， 年送时为垄断施工。注意啊，吸血在短牙，但鼻空位的挤压，增开油槽，加强冷却，避免施工过热，降低年限几率。内容分 ok， 正常寿命呢，在一万次以上。

鼻孔做到三点五效果不好，但施工的时间还是少，但是供出来这个芽的螺纹拧的感觉不顺畅的 压住力材料啊， m 四的规格，孔深十七毫米，无论你抵抗多大呢？欠消施工排序非常困难，按压是肯定的， 表现在牙灰不顺和卡灰。解决方案一口改为三点六八，采用短牙多油槽，但闭口问的涂层挤压施工工牙卷缩一千到一千五，采用乳化液冷却，效果会非常不错。

铝合金玉柱螺纹孔的相针啊，经常断相针，如果没有相针，那个牙孔就有很多气孔，会造成呃，公牙很多报废。 有没有什么经验改善这种情况呢？一般情况相间的直径在三个毫米以上，孔的深度不要超过直径的二点五倍 最为合适。那这个象征还需不需要做其他的处理啊，来改善这个问题呢？ 呃，第一，把硬度做低一点。第二，你这个孔是三个毫米的，就不要拿四个毫米块就五个毫米的针来磨， 你磨到三个毫米，把表长那个呃，好的那一部分磨掉了，你这个相针肯定是容易断的。也就是说三个毫米的孔，你就拿三个毫米的顶针直接塞进去都没问题，他都不会那么容易断。

针对像这些四千吨的压住模具的交友套嘞，一般的工厂他们没有这么大这么大的设备做到这么精密的嘞，我们自己就购买了像这个声孔膜，你别看这一台摩托，他的整台新机的一个价格 追到四十多万的一台机，这个可以磨到七百五的一个深度直径呢，可以外径的直径啊，可以追到五百，如果再长一点的话，啊，我这边还有一台 航模，这个航模呢，可以磨到啊，一米五以上的一个形成，这个是我们的航模。

铝材挤压模具上机前后的注意事项一、新模具检测验车合格的模具进行登记入库等待试膜，并将导流膜、型材、膜、膜垫进行组装检查，确认无误时发到机态加温。二、铝型材挤压模具上机前加热温度规定， 挤压筒四百到四百五十度，挤压电三百五十摄氏度，磨电三百五十到四百度，平模四百五十到四百七十度，分流膜四百六十到四百八十度，加温时间按模具厚度计算 一点五到二分钟每毫米。三、滤芯材挤压模具在炉内加热时间不允许超过十小时，时间过长，模孔工作带容易腐蚀或变形退火，导致模具报废等严重情况发生。如有在加温炉内的模具 没有排上生产单，必须及时将模具拿出来，下次生产前应重新抛光再加温上机。四、在铝型材挤压开始阶段，需缓慢增加压力，因为冲击力很可能引起赛模， 如果发生赛摩时，需立即停机，以防压烂摩孔工作带和压力过大，上摩容易列强导致模具报废等情况发生。五、模具泄激后 带冷却至一百五十到一百八十度时再放人剪槽，主因为模具在高温下减储，容易被热浪冲击开裂。病因采用先进的实洗方法以回收节省检验，缩短腐蚀时间和实现无污染清洗。 六、铝芯材挤压模具修磨功再对分流膜装配时，应用铜棒或者铝棒轻轻煎打，不允许用大铁锤猛击， 免用力过大震烂模具。七、铝型材挤压模具带化前，需对模孔工作带仔细抛光至表面粗糙度软零点八到零点四微米 八与型材挤压模具淡化前要求清洗干净，不允许有油污带入炉内。淡化工艺要合理，以设备特性与模具材料而定。 淡化后表面硬度为 h 力九百到一千二百，淡化层过后过硬会引起淡化层剥落。一套模具一般允许淡化三到五次，复杂的高倍水散热器型材和合金模不进行淡化工序。九、对老产品的新模具爆膜、 圆管膜、可布金饰膜直接进行淡化处理。新产品及复杂型材膜必须经施膜合格后才能进行淡化处理。十、铝型材挤压芯膜饰膜合格后，最多级 抵押十条磅，就应卸机进行淡化处理，避免将工作带拉出沟槽。两次淡化之间不可过量生产。一般平模为六十到一百条，分流模为四十到八十条磅为宜，过多会将淡化层拉穿。 十一、使用后的模具，您抛光后涂油入库登记分类上架保管，以便下次生产查找。谢谢观看，喜欢点赞关注！

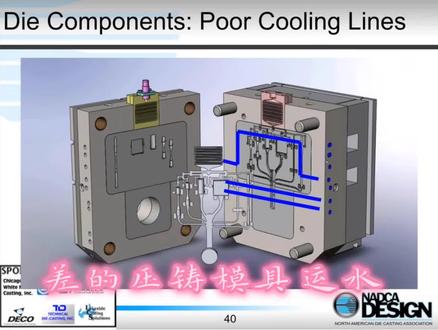

差的压住模具熨水，好的压住模具熨水，不惧冷却，熨水管深度。

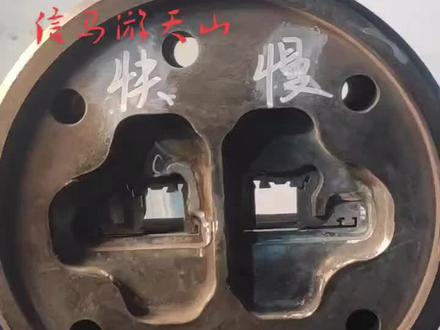

大家好，今天我给大家分享一个调整双孔出料快慢不一致的修膜的方法。我们先看一下这个双孔的模具，这个他这个料头， 这个是慢的那一只的，这个是快的那一只的。通过这一个料头我们发现 他有一个共同特点，这个也就是靠近模具中心部位的这个呃，型材是比较快的，那个越到边上特别到毛刷条的地方，他就非常慢了，你看这个地方是快的 这个猫砂条纹是是是慢的，而且呢在撕膜的过程上，我们发现这个快慢他相差有一米半左右，也不算很多。 嗯，他洁面呢，嗯，洁面尺寸也是可以的，只是说这个面稍微有一点点不平，有一点鼓，这个面有点秃，所以呢，针对这个情况我们进行了模具的修饰。 首先我们对这个慢的先放快。怎么放的呢？也就是说把这个毛刷孔部位的这个二次汗和屎进行到适当的扫尾，有点酷，然后把毛刷条部位扫尾，把工作再剪短一下，力求这个地方加快，然后把这个面也弄平， 然后把这个快的那一只的那个料的快的部分进行了蓝机用氧化焊了一些主料，让他这边让他慢下来， 在这个 这个地方稍微做了一点角度立正，把这个面弄，就是说修平它。 模具为什么是这样修呢？嗯，我们当然也考虑过把这个就是说在进料孔上，嗯，想些方法，比如说把这个慢的那个那一只进料孔，特别是在毛长条部位这个地方，让它加快它。 但是呢，我们综合考虑到这个这个料型吗？他因为这个地方还有慢的地方，也有快的地方，我们就想着在这个下膜上， 嗯做手脚应该说比较快捷，而且呢他因为他快慢还是不，嗯，就是说不算很多，所以呢在下膜上修膜呢比较快捷。 这个这个魔镜呢，上机以后，嗯视膜情况是比较理想的，通过这个魔镜呢，我们也我也想再多说几句，就是说我们这个特别的小镜啊，一开一薄料小压线了， 这个三孔的，两孔的，四孔的，我们都可以这样去考虑一次，考虑它快慢，在考虑它快慢的同时，每只料它快慢的同时还要看这其中它每只料的 他的流速的情况，一定要把他的流速还是要调整的一定比较均匀，比较均衡，才能达到我们最终做做好料。 修膜的方法很多，我只是说介绍了一些初级的，给一些初学者一些启示，所以呢让大家见笑了，谢谢大家。
