每天一个 a、 d 知识点，今天分享的是异形焊盘 p、 c、 b 封装的创建方法，这是一个触摸按键吸高工艺的 p、 c、 b 封装，这是对应的触摸按键图纸， 今天就教你根据触摸按键的图纸来创建这样的异形焊盘封装。首先新建 p、 c、 b 封装，选择 top overlay， 将触摸按键的外形画出来。触摸按键底部直径十毫米，故设置底部半径五毫米。 触摸按键一边为单角，一边为优角，根据尺寸在机械一层给触摸按键迎角、开孔，分别设置孔的尺寸为直径零点九毫米的圆孔及一点七乘零点八毫米的方孔， 并且开孔中心距离原点的距离均设为四点七五毫米。然后在顶层放置异形铜箔， 宽度设为两毫米，半径设为五毫米。这里特别说明一下焊盘的四要素，分别是铜箔、钢网层、阻焊层及标号， 所以分别复制到钢网层及阻焊层。特别要注意的是， 主焊层要比铜箔单边大二点五英里升到四英里升，故主焊层宽度加大八英里升。标号采用元素覆盖的方式，在异形焊盘上再放置一个圆形焊盘就可以了， 另一边焊盘复制粘贴，再改下标号。因触摸按键底部有走线，故再加了一层油墨覆盖，然后调整异形焊盘的大小，约占四分之一的圆周。 触摸按键顶部直径十六毫米，顶部半径设为八毫米，这样外围四印就换好了。这样触摸按键的异形焊盘 pcb 封装就创建好了，你学会了吗？
粉丝3394获赞8832
相关视频
14:27查看AI文稿AI文稿大家好，欢迎大家来到环艺课堂，我是郑老师，我们开始我们今天的这个第二十二课啊，那么第二十二课呢，主要是讲一些易行汉盘的 pcp 封装创建，那么我们在这个呃实际的 pcp 设计当中呢，我们会遇到各种各样的封装，对吧？那么这种封装呢？比如说像我们这种，对吧？他的这个焊盘呢，他是这种圆弧的形式， 圆弧的形式，那么这边呢它像一个什么这种异形的这种什么这种啊槽形啊槽形好，然后这边呢千奇百怪的这种心形，这样它是作为我们散热焊盘集成在我们的这个芯片的这个里面的，那么对于这一些我们称作非常规的这样的一个焊盘，也就是我们的一线焊盘，那么对于头儿我们该怎么样去创建呢 啊？对于他我们给咱们创建呢，我们这里的话呢，我们先来看一看我们的一些这个都是表贴啊，这个都是表贴，那么先呢我们来看看这种长条形的这种啊槽孔该怎么样去做啊？该怎么样去做？因为像这种的话，我们做 usb 啊， usb 封装的时候呢，一般会会他有两个定位柱，对吧？ usb 封装的时候呢，他的这个啊这个定位柱呢，他是这种椭圆形的啊这种槽孔，那么这种槽孔呢？很多人就是说，哎，我不太会做啊，该怎么去做呢？那么我们这里的话呢，我们先去添加另外一个封装啊，我们这里的话呢，我们随便命名一个，对吧？随便一个我们叫做，呃，就就以这个什么 呃随便命名一个，好吧，那么就就就 n 三五六，好吧， n 三五，哎，还有 n 三零啊，那么我们这个异形封装一般都是要根据他的这个封装型号去命名啊，但是我们现在这里没有，我们就随便取一个啊，然后我们放键盘，对吧？ 那么方向盘的时候呢？哎，很多人说，哎，我这里放置的键盘，他只是一个圆形的，我要变成长条形的，这种操控我该怎么做呢？其实我们这个 ad 软件呢，他提供了操控的这种处理方式啊，我们直接双击，我们找到什么呢？找到这个下面的这个属性啊，在这个位置圆形，然后呢这边是这个什么？这个是这个说的是我 孔啊，里面的孔，那么首先是圆形，然后这个是什么方形？然后这个呢是我们的 snotes note， 我们首先点击 snote 的时候呢，我们会默认的是一个圆形，这个 snote 表示什么意思呢？它叫草孔啊，那么我们在这里呢，点击的时候呢，我们会发现，哎，这个地方呢有一个孔的大小，然后呢还有一个长度 啊，还有一个长度，那么这一个表示什么意思呢？我们可以改一下的数据看一下，比如说改到五十，再看一下他是不是就变长了，对吧？你的目的是不是实现了？那如果说你要改成一个什么，改成一个这种朝这种方形的，那我们是这里是不是可以选择这个方形，然后把这个长度改一下，他是不是也出来，也可以出来，当然一般来讲呢，他是一个椭圆形的 啊，一个同学，那么这个时候呢，如果说我要改一个啊，稍微规范一点的，那么这个时候呢也会设计到什么？还会设计到我们的这个上面的这个盘，焊盘，对不对？焊盘，那么这个焊盘又在哪里设置呢？在这个上面上面一点啊，在这个上面一点这个位置，这个位置呢表示的是什么？表示的是我们的这个焊盘， 这里的话，比如说六十，我改到八十，大家看一下啊，或者说我们这里改到八十，然后这一个呢改到六十，大家看一下，他就跟着什么，跟着我们的这一边的这个形状去进行改动啊，形状这个是改的是 x 重啊，这个长度，当然这里的话呢，还有一个叫做 rotation 的一个命令，那这个 rotate 神表示什么意思啊？ 然后开始呢，他可以对这个操控去做一个旋转，那比如说我改到四十五度啊，这样子行不行呢？这样的也可以，要有我们千奇百怪的这种风装都有 啊，所以呢我们通过这个角度，然后通过形状，其实我们也可以做出千奇百怪的这样的形状的东西出来，也是可以的， 对吧？你可以看一下这个是不是可以改动，对吧？但是呢还有一些什么呢？像有一些 l 型的操控， l 型的操控怎么做呢？其实 l 型的操控呢，我们可以通过呢多个操控可以去做叠叠加，大家看注意看一下啊，你看一下我们 l 型的，我们可以通过他呢去做这样的一个叠加，就是我们的这个焊盘呢，其实是可以直接叠 叠加的啊，可以重合叠加，不仅仅只是说我一次就放到位了，我可以通过多个也是可以的。那么多个的时候大家注意，主要的注意点呢，就是说你这个位置要放，要对齐啊，就是要对齐啊，这样的话呢，他就变成了一个 l 型的操控 也是可以的，如果说你要做一个什么十字型的操控，十字型的操控可不可以做十字型操控，我就是这么干也可以啊，你看看那十字型的操控，我就这样子叠加就行了，然后呢这个序号的话呢，我也保证他都是一样的，也可以 啊，就说我们这种草孔，我们可以通过通过第一个通过它的这个本身的这个形状去进行变更，第二个呢我们可以去进行多元素的叠加啊，这个是我们这种长条形的这种草孔这个创建啊， 当然呢我们有时候呢还会涉及到这一边这一种形式，那么这种形式该怎么做呢啊？这种形式该怎么做呢？这种圆弧形的我又怎么做呢？这种焊盘，那么我们知道呢，我们这个是表贴焊盘，对吧？我们把它改到表贴， 先把他改到表贴，然后这个表贴的形状啊，我们可以看到，在这里呢，我们注意看啊，那这时候呢我们可以看看到啊，在这一边的话呢，我们可以改他的这个形状啊，这边呢是矩形，这边是多边形，对吧？这边呢是我们的这个长条形的椭圆形啊，那么对于他 去改能改成这样子吗？改不了吧，对吧？改不了，那么如果说按照刚才说的，哎，我们能不能通过这样的叠加呀？哎，这样子去叠加这样的叠加，是是是可以 啊，凑成一个这样的一个圆弧出来，可不可以？可以，但是呢这样子非常难处理，对吧？是不是非常的难处理？因为你在这里面一个个去叠加，一个叠加，然后呢这个尺寸的形状，我们还要保证它是一个规整的这个圆弧，那是不是非常难搞？那么这种我们又该怎么去做呢？那么其实呢对于我们这样的一个封装啊，我们可以呢干什么？ 我们可以呢再找到 pcb 啊，找到 pcb 我们要利用 pcb 来去进行一个辅助啊，我们做什么呢？首先呢我们可以在这个里面呢放置一个 我们的线条啊，注意啊，是我们这一种线条放置线条，那么线条我们来画一个这样的一个圆弧形式， 怎么画呢？首先呢我们可以去绘啊，或者说我们可以通过他的圆圆啊，我们先去画这个绘这个这个圆啊，举个例子，这个尺寸我当时就不去啊，不是关注啊，我现在的话呢，主要是关注的是他的这个形状，好吧，我在这里呢绘制一个这样的圆弧出来，对吧？大概的 他差不多，好吧，大概和差不多会这个这个圆鼓啊，会这个圆鼓，哎，我在这里放置这个圆啊，放置于这个这个圆，然后呢我对他的这个边缘选中之后呢，我可以去对他这个进行调整啊，画一个这样的圆出来之后啊， 再怎么做呢？然后呢我们在这里面呢绘制力通过这个什么通过圆弧啊？通过圆弧，或者说这个这个命令啊，圆弧边缘，哎，我去进行绘制，那么这个绘制呢，我们可以去进行更改啊，啊，可能说我这里的话呢稍微改一下啊，或者说我们干什么呢？我们可以通过任意角度的圆弧，好吧，任意角度的圆弧 可能会稍微好一些啊任意角度圆弧哎，我把它画一下哎这个角度的圆弧我把它进向一下，好吧选中它，然后 ms 移动啊移动然后按 x 这样子去搞，好吧， 哎这个不太好去改啊。呃那么怎么办呢？我们就画线条吧，好吧， pl 画线条，然后呢再把这个线条的这个尺寸啊这里呢它的宽度是十秒。那我就画十个面的啊十个面的这个走线，然后呢是一个加空格切换到圆弧的状态，任意圆弧角度，看到没？任意圆弧角度啊去绘制一个这样的一个啊东西出来，好吧。 啊可能画的不太不太像啊，但是呢基本上呢是这样的一个形状好吧。啊因为像这种的话一般有些时候呢是 cad 去画的啊，我就这样吧。好吧我就这样，反正呢意思就是说我能够画出一个这样的圆弧出来啊，第一次是画这个圆弧，然后呢再干什么呢？我们可以把这个圆弧的这个线条啊 在属性里面呢他的这个宽度，我们改的直接改到一个面啊，可以把它改到一个面。好吧那改完之后怎么办呢？我们可以通过框选这个部分的这个 啊线条啊一定是封闭的，我们画一个这个封闭的这个线条，然后呢通过工具里面有一个转换，大家看一下啊转换转换的时候呢我们选择这里这个里面的这个叫做什么？选从选择的元素创建区域。那么这个时候大家看一下他这个时候呢就快速的生成的一个什么快速的生成了我们这样的一个 铜皮，那么这个铜皮我们可以称作是焊盘啊，大家注意啊，称作是焊盘啊，那么这个焊盘出来了之后， 我们可以通过元素组成，那么还按盘，对吧？然后干什么？然后他有一个管角序号，管角序号怎么加呢？我们可以在这里面呢，干什么叠加一个小焊盘啊？大家注意一下叠加一个小焊盘，我们知道刚才说过元素他可以叠加， 接着你只要在这个里面就可以了，你看只要在这个里面啊，这是第二个哎，我们的这个管角号已经有了啊，然后呢我们的这个主焊，大家看一下啊，主焊的话呢，他只有我们这个标准焊板的这个区域，那么其他的这个主焊怎么办呢？ 那么其他的地方呢，我们可以呢通过啊，刚才这个部分啊，刚才这个部分呢，我们可以选中啊，选中他一条走线，按胎宝线，他这里面呢又会被选中，选中了之后我们干什么呢？我们可以呢找到啊，找到我们的这个啊规则啊，找到我们的规则，那么这个规则啊，大家注意啊，规则， 在设计规则里面找到我们的间距啊，找到我们第一个间距的这边啊，间距规则呢，我们的后面会详细的给大家讲啊，那么这里的话呢，先大家来熟悉一下啊，先先按照我的来就好了，然后呢我们在这里呢设置到二点五啊，大家注意一下，设置到二点五，设置到二点五之后呢，我们干什么呢？我们可以选中这个问题走线，然后呢在这个里面我们可以看一下啊，在 在这个里面呢会有一个叫做描绘选择对象的外形，我们执行这个命令，大家注意看啊，选中了这个命令之后呢，我们啊我我为大家演示，大家看一下啊，他就会出现一个什么内缩或者外扩的这个线条，大家看见没有 啊？内缩或者外扩，那么这个距离呢，其实是多少？在这里测一下啊，那么这里呢它的这个距离是二点五啊，二点五，大家注意一下，这个距离呢是二点五，然后呢我们找找到里面的这个部分呢，给它删掉啊，我当然我们这里呢先把它撤回来啊，然后我们找到里面的这个线条，把它删掉，然后呢把外面这个线条呢选中之后呢把它的这个部分呢，我们把它改小， 也把它改到多少，也把它改到一个面啊，也把它改到一个面，大家注意一下啊，那么这个时候呢，我们再选中他啊，再选中他，然后呢再次执行什么我们的这个啊，这个转换， tv 一啊，快捷键啊， tv 一啊点击一下。那么这个时候呢，在外围他是不是也创建了 这个铜皮，当然我们可以把这个铜皮呢选中之后呢，我们会把它切换到 topsyno 的层，切换到我们的主焊层，然后这个时候我们再次选用这个线条把它删掉，那么这个时候大家看一下，我们切换到 topsyno 层，那么他这边呢是不是就有了，对吧？他的这个组焊书就有了， 对不对？那么这个组焊呢，一般会比我们的焊盘会稍微大一点，对吧？然后这样子在我们 pcb 里面创建好之后，那我们是不是就可以直接干什么康选中他之后呢？康臭加 s 剪切回到我们哪里呢？回到我们的这个我们的 pcb 库，大家注意看一下，那么这样的话呢，这个异形的焊盘是不是就是创建出来了，然后我们可以进行复制啊？当然我们这里的话呢，还可以，哎，这里没做好啊，我就就把它当成一个整体就好了，好吧，那么这里处理完之后呢，我们接下来 祖汉是不是有了，那么接下来是不是我们的撕印呢？那么撕印啊，对于他来讲呢，我们是不是要画个圆圈，找到 topolo 啊？ topolo 一定在我们淘宝里画个圆圈啊，画个圆圈 包裹进来啊，当然我这里呢画的不是那么准确啊，因为我没有去考虑他的这个尺寸，对吧？那么这个时候呢，我们的丝印画好了，那么这个异形焊盘是不是基本上就画好了啊？是不是就画好了？所以大家可以看到这个异形焊盘的这个创建过程 啊，他是怎么样去做的？我们利用了我们的 pcb 的转换的功能啊，利用了我们的这个边框，对吧？利用了我们这个边框可以内缩和外扩的这个处理方式啊，我们可以看到哎，我们找到他之后呢，我们选中这个边框之后呢，我们可以通过内缩和外扩的这个功能，可以去对他的这个圆弧快速的去创建一个什么组焊， 这样快速的创建祖汉，那这样的话呢，还是比较方便的啊，还是比较方便的，当然呢，如果啊，你不愿意去创建这个祖汉，那你不愿意去内诉和外国还有一种方式，还有一种方式是什么？我们可以看一下啊，我们来快速的演示一下，好吧，我们可以呢选中这个部分的这个 啊处理，对吧？选中这个边缘，然后呢先通过他去创建一个什么呢？创建一个我们的这个这个这个啊祖汉啊，创建我们的这样的一个祖汉。那么我们可以把先把它切换到什么？先把这个线条啊，线条呢？把它切换到哪里？切换到我们 tops 啊？先问到 topsy， 对吧？然后呢基于这个 topsy 的这个外框，我们去 tv 一啊放进一个区域，那么这个时候呢，我们的这个主焊和焊盘是等大的，对不对？焊盘和主焊是等大的，那么我们知道主焊呢一般会要比我们焊盘稍微大，那么这个时候怎么办呢？我们可以再次找到这个走线啊，再次找到这个走线啊，选用它，然后呢把这个走线的线宽，我们是不是可以把它改， 比如说改到八十秒是不是可以？那么这个时候呢，我们的这个外面啊，这个线条是不是沿着这个边缘，是不是也把它变大了啊？那么这样子也是可以的，我们重新去创建一个区域，把它叠加，可以我们把这个线条改粗，哎，在这里面呢把它包裹住也可以啊，所以大家要注意这里呢又有 多种的方式啊，那么这种呢是我们异形汉版的这个创建，对吧？异形汉版的这个创建，那么做这种呢啊，这种呢是由于我们的举行框叠加的，那么这种异形呢？那么这种异形呢怎么办呢？那这种异形其实你主要是什么呢？先把这个框呢给他画好，大家注意看一下啊，把这个框给他画好，你看 我教大家怎么画，哎，这个地方呢？好，再看一下啊，然后在这里，哎，对吧？然后在这个地方，哎，在这个地方画一个框框啊，来这个框框，哎，这个框框画好一点啊，切换啊，是不是空格切换，哎，这个位置，对吧？然后呢这里呢？回来，当然这里对称啊，可以做做一下对称，好不好？ 对称的话，那我们就可以在这里了，或者说在这个位置里面做对称， ok， 可以吧？大家往这里呢？稍微再过来一点啊，稍微再过来点来，这样子对称， ok 啊，可以吧？好，然后呢再画下面的这个部分，下面的部分怎么画那一样的吗？ 转一下啊，就是这样的，哎，然后在这里呢画一个这个框框啊，好，然后呢这里呢？去做对称，好吧？ 来做对称啊，复制啊，复制之后呢？基于某个顶点啊，去做这样的一个什么呢？来基于某个顶点啊，我们去做这个镜像啊，镜像对齐这个处理方式，对吧？类似啊，类似，可能说这种是画的不是那么 ok 啊，但是呢类似啊，大家就知道啊，类似。我们去创建他们怎么办呢？那么我们是不是可以通过他啊，去创建我们的这个？ 创建我们这边的一个区域，对吧？ tv 啊，创建一个这个东西，然后呢？我们在干什么？我们找到什么？找到这根线，对吧？找到这根线，然后把它切换到哪里？切换到我们的 stop， 对吧？千万的我们的 snow 啊，然后基于这个 snow 的层呢？我们又去 tv 啊一啊 tv 一快速的创建一个这样的一个区域，对吧？那么这个时候呢，我们的这个土焊和焊盘是等待的，然后这个时候呢，我们再把我们的这个线条 再次选中一次啊？啊，是按住这个键取消一下中间的这个部分，然后呢对他的线条让我们改大，比如说改到十二，对吧？可以吧？可以的，是吧？那么这个时候，哎，大家看一下他是不是比我们这边大一点，但是十二如果说你觉得小了，对吧？觉得小，那么我们又可以把它改改大一点吗？改大一点你就把它改到二十，对吧？改到二十啊 啊？把它改到二十，来这里二十啊，外扩一下就可以了，对吧？那这样的话呢，我们这个是不是也做好，但是呢这里面有一个管理号，对吧？管理号我们是不是又可以放一个什么？我们可以复制一个焊盘过来，对吧？他这里是一啊放中间放其他地方都无所谓，对吧？那这样的情况下呢，我们这一个部分，那这个封装是不是也可以把它做好， 把它给它，把它干掉啊？然后呢我们复制过来，你看，然后呢在外面你再要要加一个这个，这个试用框也可以，对吧？那我们这这样的一个封窗行不行？也可以啊，对吧？是不是也可以啊？那么这个的话呢，其实就是我们异形焊盘的这个创建方式啊，可能说真的是讲的呢稍微久了一点，但是实际上呢，你 去做的时候，你如果说比较熟练的情况下，我们做起来还是比较快的啊，做起来还是比较快的，那么这一个呢，我们就是这一节课内容啊，主要是讲解到我们的这个异形汗盘的这个创建，那么我们可以通过多个元素去进行叠加来，然后利用我们的这个 pcb 的转换的功能去做一些辅助，好吧？谢谢大家。
202凡亿宇哥PCB设计
01:56查看AI文稿AI文稿太子异性汉坛绘制方法，在文件里面打开库点封装，在我们的库里 找到我们要修改的那个零件库，就比如这个 sat 八九的零件，三个角的，我们做了四个判盘， 选中他点编辑进入绘制模式里面，把焊盘二，焊盘四做成一个焊盘， 点绘图工具栏点同博，右键选择题， 画一个跟汉坛二差不多一样的我， 然后右键取消绘制，右键随意选择，选择汉牌二，然后删除 右键，选择形状，选中宏博，右键关联，在点要关联的焊弹单击，然后就自动关联起来，形成焊弹，右键随意选择，双击进去，把字改为二 确定，然后就变成汉坛二了。 ok， 完成，在文件里保存退出就 可以了。
66鑫福航模

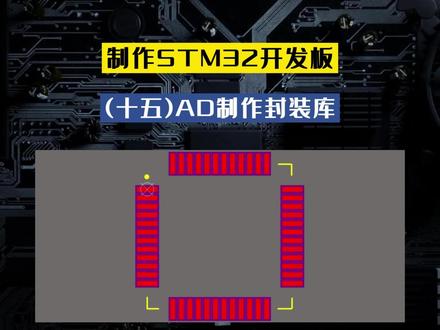

07:07查看AI文稿AI文稿让电子设计变得简单又有趣。大家好，我是达布林，本期视频内容介绍一下用 ad 软件制作封装库的过程。 打开 a、 d 软件，现在这个工程是咱们上期视频介绍制作元气件库用到的工程，咱们在这里边新建 p、 c、 b 封装库，选中咱们的工程文件，单击鼠标右键，然后添加新的 p、 c、 b。 封装库的工程咱们可以先保存一下， 保存好文件之后，咱们这里边先画一个零六零三封装的发光 led， 就是发光二极管。 咱们看左边的列表里面新建的文件里面有一个空白的没有编辑的联系键，咱们双击编辑一下，这里面就叫做 led， 零六零三，点击确定这里花封装库 一定要注意，每一个元器件都一定要找到他对应的数据手册，然后从里面找到他对应的封装图。左边这个图就是从他的数据手册里看到他本身的尺寸图，还有他的封装建议图， 咱们就按照这个封装图去绘制。从他的封装建议图中咱们可以看见他一共用到了两个正方形的焊盘，所以咱们这里放置两个正方形焊盘。在绘制界面，咱们看到这现在的单位是米尔，咱们按快捷键 q 改成毫米，因为他封装建议图里的单位都是毫米的。 在绘制咱们的封装图之前，这里面需要强调两点，第一点元器件的封装务必要参考他的数据手册里面他具体的尺寸或者是封装建议图，这个是很必要的。第二点是花 封装图，务必保证这个尺寸一定要精确，不能随便去画。咱们在上方工具栏中选择放置焊盘，按 tab 键编辑一下，这个标注就是一代表它是一阴角， 然后因为咱们放入的是贴片型 led， 所以他的层级默认就选在顶层的布线层下面，形状这一项他现在是圆形，咱们给他改成矩形，然后长和宽按照图里面都是零点八毫米，咱们改成零点八毫米。 设置好之后，咱们开始放第一个银角，这里面第一个银角放在这个中心，第一个银角放好，然后对于第二个银角来说，这里面要注意他第二个银角和第一个银角中心间距是一点五毫米，所以这个一点五毫米怎么画？这里面我推荐大家用这种方式， 咱们把第二个焊盘和第一个焊盘重合，单机放置，这样去放置，然后第三个焊盘用不到，右键取消，咱们单机焊盘可以看到他默认选中的是第二个焊盘， 然后菜单栏里找到编辑选项卡，这里面有个移动，然后里面选择通过 xy 移动选中对象。咱们从封装图中可以看见他两个焊盘是水平间距一点五毫米，所以 x 片一量是一点五， 然后 y 偏一量是零，然后点击确定，这样这两个焊盘间距一点五毫米就设置好了。这里面发光二极管是有正负的，所以咱们通过私印成去标记一下他的正负，咱们这里面选择私印成，然后去放置线，咱们就画一个他 常用的一个标识，可以发现这里面山格比较大，咱们按 g 改一下，改成一米二吧。 咱们这里面一阴角是正极，二阴角是负极，所以咱们画一条竖线，哎，可以看到这个线宽比较宽，咱们按 type 键，他现在是零点二五四毫米，咱们改细一点，改成零点一， 画一条竖线，然后再画一条横着的线，这样呢这个正负咱们就标识好了。然后周围的话也可以简单画一个他的外形框，咱们可以同样放着线， 这里面我画的比较粗略，大家画的时候可以再仔细调整一下。好了，这样这个发光二极管的封装咱们就画好了。画好之后如果想检查一下咱们 画的对不对，间距都对不对，咱们可以用到这里面一个小工具，就是测量距离，这里面咱们选择顶层的实心层，因为要测量两个焊盘之间的距离，在选项卡里面选择报告测量距离，然后选中两个焊盘的中心， 然后可以看到这个距离是一点五毫米， x 轴的间距是一点五毫米，外轴间距是零，所以咱们现在画的没有问题。 当然封装库里面也可以包含很多的元器件，这里面在左侧的列表里咱们可以添加，然后双击他去改一下名字，这里面咱们名称就叫做 itm 三二 f 幺零三 c 八 t 六， 点击确定，然后同样的咱们可以从他的数据手册里面去找到他的封装建议图。咱们来画一下，先放置第一个焊盘，按 tab 设置一下，银角是一，然后放在顶层铺线层下面，矩形宽是一点二毫米，高度是零点三， 第一个焊盘怎么放在原点，然后呢？第二个焊盘和第一个焊盘重合，当你选中第二个焊盘，然后快捷键 mx 可以看到他的偏移量， x 偏移量是零， y 偏移量是负方向，所以他的偏移量是负零点五，然后接着放之后的焊盘， 放入第十三个焊盘，注意第十三个焊盘换位置了，咱们通过封装尺寸图来算一下十三阴角相对十二阴角的偏移量可以得到这个偏移量是一点五毫米， 咱们设置一下 x 偏移量是一点五， y 的偏移量是负一点五，那么按住十三角空格旋转一下，然后接 热放其他。音调 好了，咱们四十八个银角就都已经放好了，咱们同样可以对比封装尺寸图，来测量一下咱们画的是否正确。 通过测量对比，咱们可以看到画的这个封装图完全正确，下面咱们简单画一下它的撕印，选择撕印成 m 线， 这里面在第一个引角上面放置一个圆圈，咱们选择放置，咱们就放置一个圆吧，然后放第一引角周围。 好了，这样咱们 itm 三二芯片的封装图就已经画好了。最后总结说一下，就是画咱们的封装库一定要注意，首先一定要参考元器件的数据手册，另外就是焊盘间距一定要准确， 里面可以通过一些小工具来确定咱们的焊盘间距，然后也可以通过测量工具来验证咱们是否画的正确。好了，本期视频先到这里，不懂嵌入式找我就完事，谢谢大家。
