如何将dwg转为pkpm文件
粉丝1.5万获赞4.4万
相关视频

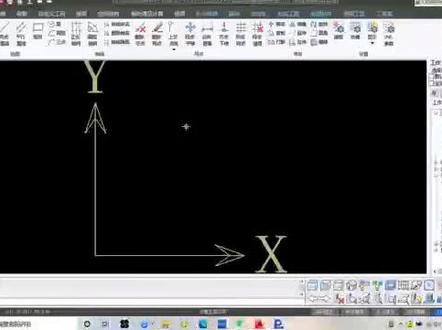

04:08查看AI文稿AI文稿今天就来讲一下 pk pm 里面的这两个命令是怎么运用的吧。看一下这两个，一个导入 dw g， 一个插入串图这两个命令。首先我们先来看一下这个图，这是一个一个宿舍楼的一层平面，然后我们来演示一下这个命令， 我们现在看一下他的轴线是不是都是一个图层，嗯，现在我们可以看出这个轴线他们全部都是都在一个图层上。然后再来看一下柱子，柱子也是全部都在一个图层上。 然后就是梁，梁，我们基本上都是根据建筑的墙来布置的，梁上呃，梁，墙下有梁，根据这个原则。然后我们再来看一下，这个时候我们看到他的那个 整体都是断断续续的，因为他这墙上有开动门窗什么的，所以我们可以自己把那个量线给画上，我们可以用 hzl 这个命令来试一下，这个命令掉出来会显示出来量的宽度，还有偏心，偏心我们可以自己调，如果他不偏心，我们就定义为零。然后有主量、私量，还有连续不连续，连续单段的量是用实线还是虚线来表达， 我们先用实线吧来演示一下，点一下看，这样就可以把两种画出来，那我们在这里就可以这样，嗯，连续两把 就可以拉到这里，这个梁就可以画好了，这里我已经把这个梁给他，给把他给描里边，你们看一下，把这个图层选出来，看一下这就是梁。 然后我们把弄好的梁柱还有轴线，把这三个图层给筛选出来，把它给复制出来。 之后我们可以用这个 w， 嗯，然后再打磨一下子，打开光，用 w 命令把筛选出来的这三个图层给另存一下，在桌面上打开看。 好了，现在我们就可以应用这个命令了，等一下 wdwg， 然后装载 dwg 图，找到刚才定存的二二，嗯，这个图纸就已经加载上了，然后我们使用嗯，左边的这几个命令，选下轴线，柱子还有梁， 然后把这些全部都已经识别出来了，让我们再生成单层模型，根据他的提示，我们可以呃，根据这个提示来完成以下的操作，然后他让你输入旋转角度，你是不旋转的，他输个零插入点，这里点一下就行。 嗯，这就是我们导入的 dw 机图纸。然后呢我们可以小小的调整一下，删除一下多余的节点，收缩一下多余的叠点，里面还有 我们为了嗯看一下这个梁柱的洁面，可以吧？可以用这个年龄把梁柱的洁面给调出来，这样我们就看到了柱子是五百五乘五百五十的，四百五乘六，可以在这里可以看到有这两个柱子洁面里边梁的大小都是二百乘五百的，然后我们量一下，量一下这个距离多长吧，看看梁洁面是不是合理。 六千四六千四五百的量，嗯，我们可以把这个量调大一点，在这里我们可以不用一个一个的调点，修改命令，把这个量截面修改一下，六米四五百五六米都差不多六百，现在使用六百吧，这个到时候我们算的时候还可以精细的调整一下，像这种小跨的跨度 只有只有三米左右，我们可以用四百的换掉，可以调整一下，我们可以用洁面洁面膏量，然后把这个量显示出来，这样用四百的，四百，四百这种小块的都给他改成四百吧。还有这个像这个走道里面的量，嗯，今天还是做低一点。 嗯，发现这个洁面高亮。嗯，这个面料还挺好用的，因为他可以很清楚的看到你拿起洁面调了，拿起洁面没调， 我们我们用这个框梁洁面的话可以看一下他和下面这个梁都不齐的，这时候我们可以用这个命令轻轻对齐，然后选轻轻对齐，通用对齐，选这个梁，让这个梁和他对齐。 对呀，好，现在就演示这么多，然后这个这个打火机一大堆记，嗯，就讲完了。这个面用的还挺方便的，可以快速的把那个框架给溅出来。
218🌻向日葵（工程人）
00:53查看AI文稿AI文稿这节我们讲第一， wg 版本转换功能，首先打开需要版本转换的图纸， 点击功能菜单下的高级工具，点着点击 dwg 版本转换按钮，在弹出的另存为对话框中选择保存文件的位置，然后再输入保存的文件名版本转， 输入完成后，我们单击保存类型，然后在弹出的列表下选择需要保存的版本，选择完成后，我们点击右下角的保存， 弹出保存成功界面，就说明我们版本转换成功。第一台路由器版本转换操作完成，下课。
155CAD梦想画图
03:13查看AI文稿AI文稿啊，大家好，我们看一下，我们新增加了一个就是奥特 cad 的绘制的图纸工具啊，图纸啊，图纸文件 dwg 啊，格式的转换为叉，没有格式的这种文件来这种啊， 对数据共享，做数据交换用，那他这个之前有一个是 dw d 转化为 diss 格式的，这个也是差不多的，那这个呢？文件呢？我们看一下，我们之前有一个减压文件，是吧？ 我们解压的一个这个图纸压缩包，刚好是我们 auto cad 绘制的，输出的这个图纸。二禁止 d w g 格式，那我们要把这几个格式你们看一下，给它转换成插秒格式， 那我们就可以用到这个工具了，那这个工具呢？我们选择原木路，就是要转换的那个啊 t w w g 格式的木路，我们桌面里面选择一下测试，我们目标文件里面有文件整理，是吧？ 它都在这个里面呢，那我们就把放在这一侧选择到，那我们输出目录呢，我们重新选一下输出目录，我们来透退一下 啊，我们新建一个文件夹转换叫叉秒啊， 叫没有 那么转换在这里面，那我们选择输出目录，哎，对一下，选择 com， 那我们点转换， 那他都会把啊这些文件转换成这个我们的叉秒文件啊， 可以用这个 autopad 加加打开看一下，那它这个我们这个跟节点是入的 啊，是放的 u 头，然后里面的啊，这个节点呢，都是它的一些数据 啊，我们这个是使用的 vs 扣的，打开是一样的啊， 好，这个就是我们的啊，这个工具就是我们的这个，呃，使用 奥特 c a d 绘制的文件，通用的这种文件，然后呃图纸文件，然后转换成叉没有格式的文件。好，我们这个视频就到这里，那我们下个视频再见。
2燕洼仙草
02:32查看AI文稿AI文稿小技巧， dwg 和 dxf 区别是什么？怎么互相转换格式？小伙伴们大家好呀！最近小编注意到 有一些从事设计行业的小伙伴后台留言说想了解一下关于 d w g 和 d x f。 文件的区别，以及如果想要转换他们的格式该怎么操作。 首先我们简单了解一下它们的区别， d， w g 文件是 auto c a d 保存设计数据而专有的文件格式，而 d x、 f 是 d w g 格式的 sp 格式文件图形。 前者我们只能用 c a、 d 打开并编辑相应的原数据，而后者我们不仅可以用 c a、 d 打开，甚至可以用记事本等其他软件来直接打开。而且通常情 况下 d x f 文件会比 d w g。 文件节省更多的内存，因为 d w g。 文件包含了更多的原数据属性。 了解完这些，我们就需要学习如何将 d w g。 文件和 d x f。 文件的格式实现互相转换，以方便我们在不同情况下使用。 首先我们处理 cad 图纸文件一定是需要借助各种辅助工具来进行操作的，这里小编更推荐大家使用彩虹办公中心这个软件来进行操作，因为这个软件 cad 处理功能非常的强大， 除了格式互转，还能将 c a、 d 一键转换成 p d f 图片等等，所以小编还是比较喜欢使用这个软件 来操作的。那么我们回归正题，打开软件后，我们先在左侧找到 cad 处理功能，点击进入，然后今天我们要使用到的是他的 dwgdxf 互转，所以直接点击使用就行了。 打开后，我们首先需要导入文件，点击添加文件，然后找到文件，双击打开就可以了。完事我们点一下右下角的开始处理按钮，等它处理完成即可。 如果我们还想处理更多的文件，点击这里的添加文件按钮，然后重复操作就可以啦。好啦，今天的关于 dwg 和 dxf 文件格式互相转换的方法分享就到这里了，小伙伴们，我们下期再见。
159彩虹办公中心
00:59查看AI文稿AI文稿大家好，今天教大家 dwg 格式转 kml 格式。第一步，先设置好中央子午线，我们来到 cad 窗口， 点击文件，选择 cas 参数设置，在投影转换参数中更改正确的中央子午线，点击确定，这样我们的中央子午线参数就设置好了。第二步，输入 pl 命令，把需要飞行的范围绘制好， 接着我们点击上方 cad 转 kml 功能栏，命名后点击保存，接着选中范围线，按空格即可。然后选择上方 kml 处理功能键， 点击打开刚保存的 kml 文件，这个时候系统会自动识别并同步刚设置的中央子午线，点击统一设置高程并另存，这样我们就可以获得面状的 kml 导出，完成就可以了，记得点关注哦。
534航测之家

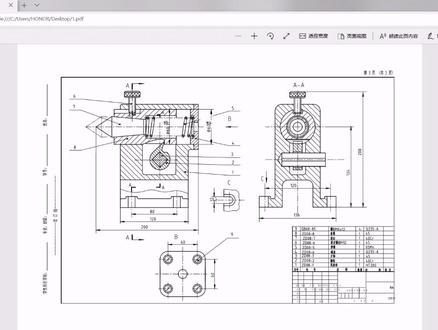

03:00查看AI文稿AI文稿下 cd 如何由 dwj 文件打印为 pdf 文件？首先，打印的入口一共有三个，第一，在自定义工具栏中选择打印， 此时会弹出打印界面。第二，在开始的这个大 a 中选择打印，此时也会弹出打印界面。第三种快捷键， ctrl 加 p， 此时也会弹出打印界面。在打印金杯中选择打印机，选择 ewg、 twopd f， 选择图纸尺寸，根据自己的需求选择合理的图纸尺寸。这次我选择 a 三，此时就可以预览了。 预览时发现并不符合我们的预期，首先他是纵向的，我们想要横向。其次，他的适口选择并不符合我们的标准。我们进行一定程度的调整， 选择横向，选择打印范围，选择窗口，在窗口情况下可以选择自己想要的一个石口，所以我们建议 在我们所画的图形外面，如果想要打印的话，画一个窗口栏。再次预览会发现没有下框线。返回。再次调整，选择居中打印。再次预览， 此时已经符合我们的预期返回。有人说他想要打印为彩色的，那么只需要在打印样式表中选择以 ac 开走的打印样式名。 如果想打印为黑白的，那就选择以 m 开头的打印样式名，此时我选择以 m 开头的打印样式名。确定起名，保存。 对我们打印出来的 pdf 就已经好了，现在可以进行检查和核实，没有什么问题。 回到 cd， 此时可以看到一个弹出框，点击弹出框可以看到你打印的具体的详细信息，打印四处 等等。再次强调，如果想要打印，就在外面画一个打印的框，便于我们适口的选择。嗯，今天就到这里。
94楞伽
01:01查看AI文稿AI文稿近期带来一款专业的 pps 等十几二十种格式， mc a dj， 还支持 dwg 和 bxx 文件版本之间的转换，支持替换丢失的字体文件，支持像 autocad 这样的批量转换命令并批量恢复绘图文件。 还可以将图层信息导出到 tdf 文件中，允许将 oled 实体和山格实体导出为 tdf 文件。支持三 d 对象隐藏线删除，支持用户定义、水印等功能。总之， mac a d 是一款非常不错的 c ad 文件格式转换工具。二花分享的是二零二一中文激活版，有详细的安装教程，喜欢的小伙伴打上幺零五六带走吧！
107二花虚拟资源
02:55查看AI文稿AI文稿cad 入门 leadwg 文件和 back 文件？大家好，最近有同学问我，如果 cad 的图形文件无意中被删除了，怎么找回 原文件，在这里呢？为大家简单介绍一下。我们在保存 cad 文件的时候，大家一定要保存到 dwg 格式，在这个文件格式下，我们打开的图形为 cad 图形文件， 在操作过程中有可能误删，这个文件如何去找回，为大家操作一下。现在我已经打 开了一个名为一的这么一个 cad 文件，在这个 cad 文件中有矩形和圆两个图形，现在我随意画一条直线， 更改一下文件的内容，对这个文件进行保存，然后关闭文件。由于该文件保存在我们的电脑桌面上，如果我将这个文件删除， 这个时候大家会发现在保存文件的位置附近存在着一个叫做名字为一的 b a k 文件，这个 b a k 文件 就是 cad 文件的备份文件。我们直接打开这个文件是不显示图形的， 我们可以点击鼠标右键在这个文件上，然后重命名，将 ba 黑文件直接改为 dwg。 再点回车，这时候出现一个对话框，我们点式， 这样原来的闭眼开备份文件就转变为 cad 的 dwg 图形文件了。 我们再次打开这个文件，这时大家会看到 原来文件中举行和圆仍然存在，但是最近我们画的那条直线没有了。 虽然使用备份文件不一定能够完整的找回原文件，但是可以避免更大的损失，你学会了吗？
178CAD制图家

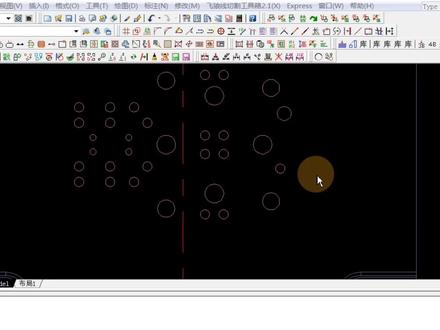

01:38查看AI文稿AI文稿下面我们再讲一下，我们在编程的时候，或者进这个转换的时候，进这个转换的时候，有时候就是这个文件这个图形转，转不出去也不能编程，这是什么原因导致的？我们在进同时转换的时候， 他转出来的他不在同一个平面，也就说我们先选中这个图形，再按 ctrl 加一，我们再看一下这个属性，看这个对折，对折的画像，嗯，就看这个值，这个值他是零还是还是其他的？ 那是零或者是一，我们是可以对的。进一个什么进一个编程的这个也不是零，也不是一，他有可能是负一的，那你这个图纸你，你转出去也用不了，或者是你也不能对的进一个编程，那这种情况我们怎么去处理？我们点 这个这两个指令，你先选第一个指令，先把它框起来，先不管他，他是是在同一个平面还是其他的原因，先不管他，先把他框起来，按右键确认一下，再点一下这个，这个你给他框一下，就框两下之后你再去编辑，你看他有没有什么问题， 该有问题了你就再去找他，那就是不是，不是不是同一个平面的问题的，那有可能你这个是，他不是直线，也不是圆，他有可能是个多一线，有可能是啊，不是 也不是独一线，有可能是一个样的曲线，是样的曲线，我们是没办法对进这个编程的那样的曲线，你就对他进行的样的曲线的一个处理，把样的曲线转成我们的圆弧。
29飞狼cad插件

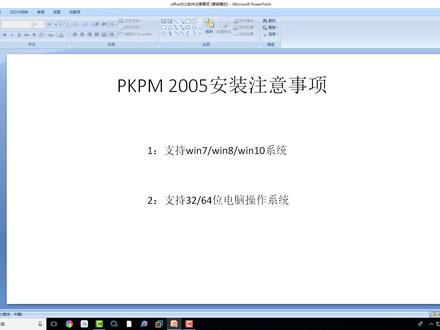

06:21查看AI文稿AI文稿大家好，这个教程给大家演示如何安装 pkpm， 我们安装的版本呢是二零零五，以下是他的一个安装注意事项，第一个呢支持温七温八温十的系统安装，第二支持三十二位和六十四位的电脑操作系统， 也就是说呢我们的温器上的电脑呢都能安装我们这个二零零五的版本，这个呢就是我们在安装之前呢需要注意的两点。接下来呢我们在本站直接下载好安装包，下载下来之后是一个压缩文件，需要提前在电脑上安装好解压缩工具。 安装好之后呢，这里选择右键夹到当前文件夹里面，文件不大，很快呢就会夹完成，这里呢大家的耐心等待一下，夹完成之后双击打开，然后呢运行一下里面的安装程序， s e q p， 找到之后呢右键以管理员身份运行，将它打开，进入到安装向导，选择下一步，这里呢我们选择一下式， 这一步呢我们选择一下单机版，然后呢会跳转到我们这个安装路径，这个根据自己的习惯可以安装在 c 盘，也可以呢安装在其他盘符， 如果安装 c 盘的话呢，直接点击下一步就可以了，如果说需要更改盘符的话，这里点击一下游览，然后呢将我们这里的第一个字母 c 呢选中之后更改成我们需要的盘符， 比如说我现在想将它安装在地盘，那么只需要将字母 c 选中之后呢更改为 d 就可以了。更改完成之后呢选择确定，然后点击下一步，这里呢 我们直接点击下一步，然后呢不要做任何修改，选择下一步开始进行安装，这个文件不大，很快呢就会安装完成，在整个安装过程中呢，对电脑不要做其他任何操作， 安装时候的电脑 cpu 使用率呢还是特别高的，这个时候一旦运行其他程序是很容易会造成我们安装失败的情况，所以说呢，我们在安装过程中呢，只需要等待就可以了，电脑系统没有任何问题的情况下，这里肯定是可以安装成功的，这个呢我们选择 ok 就可以了， 这个呢是需要安装 acdc 的，如果大家安装的话呢，在我们网站上就可以下载，这个呢我就不再安装了。点击确定，主要是给大家演示呢我们的 pkpm， 好的，点击一下确定， 这里呢提示，重启电脑，我们选择不稍后重启，然后选择完成退出我们的安装，接下来呢进行破解，打开我们安装包里面的破解补丁。 打开之后呢，打开之后呢我们选择第一个 p p m， 然后呢是四点二万我们这个文件，然后呢进来之后选择一下 s e t u p 这个 p 处理文件，右键以管理员身份呢将它运行一下，然后呢按任意键推出，推出之后我们返回上一步，打开第二个 pkpm。 十二， 嗯四二二，这个文件夹再再次打开呢， w i n s c a r d 将我们这个 w i n s c a r d 这样 d l l 的文件呢， 右键进行复制，复制完成之后呢，将它粘贴到我们的安装路径里面的文件夹里面，通过桌面上生成的图标呢来找到我们的安装路径。鼠标放上去之后呢，右键选择一项打开文件所在位置，问题系统是打开文件位置文时呢是打开文件所在位置， 打开之后我们需要将它呢粘贴在我们这些文件夹里面，除了我们最后一个 wpm 这个文件夹呢，我们不用去粘贴剩下的上面这些呢这些文件夹呢，我们都要将它依次粘贴到这个里面， 好的，那么我们再次将它复制一下，然后呢依次进行粘贴， 这个呢大家必须要耐心的去操作这个每一个文件夹里面呢都要去粘贴， 粘贴完成之后呢， 我们将我们这个就可以关闭掉了。然后接下来呢双击运行一下 pk pm， 选择一下应用，就可以看到进入到我们这个主程序里面了，只要能进来的话呢，就说明呢我们这个是已经 安装成功的，好的都可以进来，没有问题，我们这个安装非常成功。接下来呢大家就可以放心使用了，我们的视频安装教程到这里呢也就给大家演示完成，感谢大家的收看。
56我爱装软件
02:18查看AI文稿AI文稿全网最详细转文件格式来喽！先打开 cad， 点击左上角文件绘图管理器，点击添加绘图仪向导下一步，下一步 下拉边扭，找到 s h p g l， 点击下一步，选择打印的文件，点击下一步，修改名称为 p l t， 改好后点击下一步，点击完成。此时这个文件加多了一个 p l t 文件，关闭选项框，在文件选项里找到打印名称处，选择 p l t， 勾选打印到文件打印范围处，选择窗口框，选你要打印 的区域图形方向，选择横向，点击确认，保存到你方便找到的位置。我这边是新建了一个打标文件夹，改个文件名， 点击保存。 关闭软件， 打开打标机，插入 u 盘，打开 u 盘内对应的文件夹，将刚保存的文件复制到桌面。 打开打标软件，点击绘制，找到适量文件选项，找到刚保存到桌面的文件，点击打开滚动滚轮缩小文 键，点击左上角和右下角按钮，拖动缩小文件至合适大小。如果想单独删除线段，点击分离群组框，选你要删除的线段，按删除按钮 删除完成后框选要打印的所有图案，点击群组，拖动到要打标的位置，点击红光和雕刻即可。完成后关闭打标软件， 弹出优盘，此时转文件格式和打标步骤已全部完成，感谢大家观看！
569🌈小赵在努力！
