大家好，今天我们讲一下什么是创口评，简单的来说呢，创口评就是创口加评， 串口说的就是串口通讯，我们说的串口通讯是将每一个字节的数据按照按位的形式传输到数据线的另一个端。口 屏呢，指的是带有显示功能的液晶屏，那么其中部分型号带有触摸功能，而触摸功能分为电阻和电容两种。触摸 好创口屏产品一般由创口屏硬件设备和创口屏操作软件两部分组成。 常见的硬件部分包括可编程 io、 喇叭接口、纽扣电池座、创新接口 处理器、液晶屏触摸板、 flash 存储、 r s 二三二或四八五、 音频解码芯片、 sd 卡槽等等构成。那么部分型号呢，包含 wifi、 四 g、 蓝牙、云识别、人脸识别、指纹识别等模块。 其中呢，处理器的性能决定了创口屏产品的性能高低， 是创口屏核心单元。那么操作软件呢？一般分为两部分，一是运行于创口屏硬件中的系统软件，二是运行于 pc 端 windows 操作系统下的画面。主态软件 使用者呢，必须先使用创口屏的主态软件制作工程文件，再通过 pc 端和创口屏的创口 sd 卡、 u 盘等把做好的工程文件下载到创口屏的处理器和 fresh 中运行。 接下来说下如何通过 sd 卡把制作好的工程文件下载到创口屏，那么我们先插上 sd 卡 好，然后通上电，这时候我们可以看到创口屏在自动运行数据 好，那么当显示是 seed 的时候，就表示下载成功，大家可以看一下 好，这个时候还是显示不了界面，我们需要先断电再通电就可以加载界面。好，这就是我们的 ui 界面。 那么需要注意以下几点啊，一、存储的文件必须是 tft 格式。二、 sd 卡内 有且只有一个 tft 文件。创口屏的系统软件呢，用于驱动整个硬件协同工作，包括对工程文件进行解析、加载、 运行、刷新界面，同时解析创口通讯、触摸屏的操作、数据处理、数据存储等。 并啊通过创口 wifi、 四 g 蓝牙通信、语音识别、人脸识别、指纹识别等外设作出响应。 那现在市面上基本上都是通过尚未及软件来进行界面的下载，然后发送指令，显示出各种需要显示的界面效果， 界面操作上也越来越接近于一些移动端比如手机的显示效果了。好，以上就是本期内容，我们下期再见。

陶晶池串口屏开发小知识十九、串口屏系统键盘的调用方式案例演示以下图为例，首先我们将空键的 viscop 属性设置为全局，然后配置 t 属性，选择你需要的键盘即可，会自动导入键盘需要的资源， 要用键盘后默认导入相关自库资源文件。注意事项，某个控件绑定了键盘时，当点击了该控件时，会先触发该控件的按下事件， 然后触发该控件的弹起事件，最后触发键盘跳转事件。键盘并不是一个单纯的控件，键盘是一个独立的页面，调用键盘时，会触发当前页面的页面离开事件以及键盘页面的前初始化事件和后初始化事件。点击键盘的 ok 按 键时，会触发键盘页面的页面离开事件以及空键调用页面的前初始化事件和后初始化事件。当触发了键盘空键跳转了页面时，当前页面私有的空键会被回收， 从键盘页面返回时，私有的控件初始化并变回初始状态。你学会了吗？关注我们，解锁更多淘金池开发小知识！

淘金池创口屏开发小知识创口屏开发时，如何使用按钮实现长按功能？第一步，需配合定时器使用，新建一个定时器 tm 零按属性设置为零， team 属性设置为你想要长按的时间，例如两秒，则设置为两千。第二步，在按钮的按下事件中写上如下代码。第三步，在按钮的弹起事件中写上如下代码。第四步，在定时器 tm 零的定时事件中，先关闭定时器， 然后写上想操作的长按事件代码。你学会了吗？关注我们，解锁更多淘金池开发小知识！

不管是备战电塞还是准备闭射，又或是项目开发，一块能与单片机交互的屏幕显得尤为重要。 相较于传统的 s p i iphone c。 通信的零点九六寸 o l e d。 还是银角较多的 t f t 屏幕，创口屏中和了以上屏幕的特点，即尺寸大、银角小， 能够充分减少占用单片机的 io 资源，且支持触摸。创口屏可作为输出设备显示以及输入设备按键，开发难度小，操作简单，软件要求低，且拥有专门的上位机辅助开发。 首先我们要准备以下两点，一、 s t m 三二单片机，以 s t m 三二 f 幺零三 c 八 t 六为例。二、 h m i u 萨的创口皮 本次使用的是陶晶池创口瓶，型号为 t j c 四八二七叉五四三零幺幺。创口瓶共有四根线，分别是五 v t x r x g n d。 当创口评语单片机 stm 三二 f 幺零三 c 八 t 六通讯时，我们要软件配置使用哪个创口，从而决定硬件连接使用。 user 的一 五 v 对应的是五 v， r x 对应的是 p a 九 s t m 三二的 t x t x 对应的是 p a 幺零 s t m 三二的 r x g n d 对应的是 g n d。 需要注意的是，以上的情况适用于 stm 三二最小系统版，因为 usa 不属于总线通信，无法同时挂两个 以上的设备进行通讯，同一时间只能是一对一。如果你使用的是带外设的开发版，请检查该优萨的创口上是否并联了其他创口设备， 如创口奶油模块、 ttl 转二三二模块、 ttl 转四八五模块以及 usb 转 ttl 芯片，例如 c h 三四零 cp 二幺零二等。 如果该 usa 的创口已经接了其他模块，请使用其他 usa 的创口来连接创口皮。请 务必保证连接创口屏的 usa 的创口上仅有创口屏这一模块，否则可能在调试的过程中遇到一系列通讯问题。以上就是本期内容，我们下期再见。

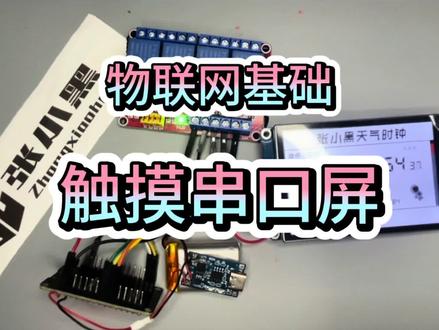

关风扇，关空调，而且你可以看到它的触摸呢十分的灵敏。今天呢和大家聊一聊触摸窗口屏，在市面上面有很多不同品牌的触摸窗口屏，他们的价格不一，然后开发难度呢也是参差不齐的。 在我手里面呢，这一块是陶金池的创口瓶，价格也就是在几十块钱左右，然后背面呢我们可以看一下，这是他的产品型号，他有很多种型号，然后功能也不一样，陶金池的创口瓶呢，官方是提供对应的界面开发软件， 我这边做了一个是天气时钟，可以看一下上面是标题，然后左侧这一块呢是我们当地的天气情况，右边这一块是时钟，这些时钟都是与网络上面同步的，他这边的数据获取呢，都是通过 这一个 esp 三二的单面机进行获取的，它可以进行联网获取到的数据之后通过串口传输到这个触摸屏上面， 可以看到这边呢还可以获取 b 站的粉丝数量。下面这一块呢，可以获取一些名人名言。在右侧这个按钮我们可以调节屏幕的亮度， 下面这三个按钮我们可以通过触摸来控制它的继电器的开和关，它的原理呢也就是触摸之后将它的数据传输给单面机，单面机来控制继电器的开关，给大家演示一下， 这是打开电灯，可以看到这边电灯已开，然后打开风扇，风扇打开，然后打开空调，这个继电器的连接设备之后就可以控制 开关了，关风扇，关空调，而且你可以看到它的触摸呢十分的灵敏，它也分电容触摸屏和电阻触摸屏，建议大家买那种电容的比较好用， 而且陶晶池还有一些尺寸比较大的屏幕，给大家看一下，这种七寸屏的它的分辨率更高了，而且它这边是自带 ico， 这样不需要单面机，通过这些 ico 就可以直接控制设备了。好，今天的讲解到此为止，再见。

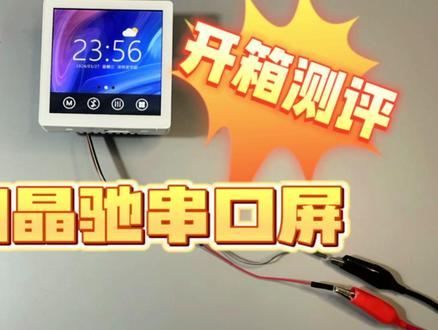

首先他的开发难度呢非常低，对新手非常的友好，官方呢也听过很多案例，可以供大家去学习参考。今天来给大家开箱一款陶金池的创口瓶，我原先已经是有两个陶金池的创口瓶了，一个是三点五英寸的，还有一个是七寸的，之前也给大家拍过视频讲解过，像这一款呢，就是三点五英寸的， 之前也做了一个拓展，给他后面加上了一个开关板，让他有了联网功能。我们这次要开箱的这款淘金池创口瓶，他的大小为四英寸，主要特点他是八六和面板，和我们家里最常用的八六型开关面板的大小是一样的。那么废话不多说，我们直接开箱， 包装的还挺严实，这应该是个发货单， 把这个拿走， 可以看一下它的具体的型号与尺寸，支持五伏电压，分辨率是四八零乘四八零的， okay， 我打开， 这是他的创口线，这他面板，我们把它拿出来， 这里面啊这还有他的一个螺丝刀，然后这应该是八六核的安装螺丝， 这是泡沫垫， 这也没有其他东西了，就这三个，一个螺丝刀，串口线，还有就是他的串口屏主体，他后面也写有型号，给大家看一下 尺寸，四英寸电压，五伏分辨率，亮度，然后它这是电容式的触摸屏，大家看一下它的整体构造，这后面是它的背板，这是螺丝孔，这边是它的 tf 卡槽 散热孔，其他也没什么了，前面就是它的面板，然后这边有一个保护膜，它的后面这个后盖应该是可以拆开的，看到没有，这里面有个卡扣，我们来拆开给大家看一下， 好，这就打开了，打开之后我们可以看到它的主板，首先这边是一个 串口，也就是插这个串口线的，可以对程序进行下载。这边两个软排线，一个是触摸，一个是显示屏，这边是 i 口，给大家看一下，一共是零到七，等于就是有八个 i 口。然后这是他的扬声器，插在这边的 这个板子呢也是非常的干净，接下来我们给它通电试一下。首先插入我们这个排线， 他这边是有房贷设计的，但是我们要注意一下他的线序跟他们这个标注的是否一致，在通电之前一定要确认这幅级与我们这个 pcb 面板上面标识是否一致，这幅级是否有颠倒， 因为有些电子产品呢，他商家提供的排线的线序跟他的 pc 面板是不一致的，通电之后呢有可能导致真五 g 电脑，从而把板子给烧坏了，这里呢还不错，他这个线序跟 上面是一致的。行，那么接下来我们进行通电，现在电源已经准备好了，我们开始通电， 这是他的一个开场动画，这边显示他的主屏幕时间、日期、地区和天气，我们滑屏试一下， 这个丝滑度还是可以的啊，这边是开关划的地方，要正确，这是空调制冷的应该。然后我们再看一下他的底下面这几个菜单， 这个是改他的背景图片的， 这个应 这是背景音乐，这应该是均衡器。最右边这个菜单，我们点一下，可以看到这里面有很多他的一个官方实力， 这里可以看到有页面特效，一些空间的特效以及一些空间的移动以及滚动，而且菜单时钟这些案例，我们通过这个官方提供的案例呢，就可以做出我们想要的东西了。 我总结一下这款淘金值创口瓶的优缺点，仅代表个人观点啊，首先它的开发难度呢非常低，对新手非常的友好，官方呢也提供很多案例可以供大家去学习参考，而且有专门的官方技术群给大家做一个技术支持，有什么问题呢可以请提出。我相信呢，就算是一个新手拿到这款创口瓶之后， 要不要多长时间就可以开发出属于自己的个性化操作界面了？然后再说一下他的缺点，我个人感觉呢，像这个创口屏的价格呢还是比较偏贵的，还有一个缺点就是他没有联网模块以及蓝牙模块，不能快速的入网，这样就会导致他的可玩性呢比较低。可能陶金池的主攻方向呢是工业屏， 主要是装在一些工厂的机器以及车床上面，可能对这些蓝牙以及 wifi 没什么要求，然而作为我们物联网玩家的话，那这个 wifi 模块是必不可少的了， 所以我在之前玩淘金池，像这种三点五英寸穿过屏的时候，我给他后面加了一个单片机，这样就等于给这个穿过屏附加上了联网功能以及蓝牙功能，让他变得更有拓展性，从而快速的变成我们智能家居中的一员。 ok， 今天的开箱测评到此结束，再见！

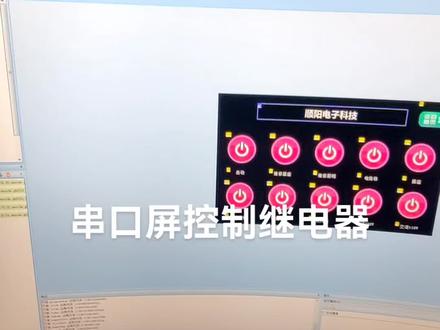

陶晶池的创口瓶啊，做了一个按键操作的画面 已经做完了啊，调试一下 x 系列串口屏，为动而生 六六六，这还是输入密码八八八，登录成功，隐藏菜单，这是到了咱设计的画面啊， 返回没问题啊，咱们下载一下。 正在下 下载啊，已经下载完了啊，咱们开机一下。 x 系列串口屏，为动而生，输入密码六六六八八八，登录成功， 时装，这是失声功能。 点开菜单开关控制界面， 控制个单片机的板子，回来都是用这个触摸屏控制这块板一共控制八路继电器。 触摸屏这块已经完活了啊，把这块板子焊好。

陶晶池串口屏开发小知识二十二、串口屏开发时如何修改空间显示的字体？第一步，点击所需要修改的文字空间，选择该空间的 font 属性所对应的字体。 第二步，如果需要显示不同大小或者显示不同的字体样式，制作多个字库并导入到工程中，请参考创建字库和导入字库。第三步，将对应空间的 fund 属性修改为相应的字库即可。 第四步，最后你需要用鼠标点一下对应的空间，才会刷新成新的字体样式。你学会了吗？关注我们，解锁更多淘金池开发小知识！

淘京池创口评开发小知识五，创口评如何较准时间？方法一，一在界面顶部选择相对应的指令发送目标和创口号进行联机。二，联机成功后，界面底部会显示联机成功。 三，在界面顶部操作选项下选择校准设备， rtc 适中即可。方法二，单片机向串口屏的 rtc 零杠 rtc 五副直。 方法三，增加一个时间设置页面，通过数字控件和键盘来为 rtc 零和 rtc 五副值。你学会了吗？关注我们，解锁更多淘京池开发小知识！

淘金池串口屏上位机教程工程创建与基础配置，含文本、控件及透明设置。创建工程， 点击新建按钮，在你需要保存的文件夹下输入工程文件名，点击保存。选择你使用的屏幕型号，例如我现在使用的是 t j c 八零四八叉二四三，无论你是电阻、电容还是无触摸的，都选择这一型号即可。 切换到显示标签，选择显示方向，字母编码需要和你的单片机工程保持一致，否则后期如果需要传输文字，可能会乱码。切换到工程标签这里不需要改动，点击 ok 即可完成工程创建。设置波特率和亮度， 点击 program 点 s 标签，可以看到这里有一行配置波特率，根据自己的需求改为和单片机的波特率一致，才能正常通讯。 需要注意支持的波特率有，二四零零四八零零九六零零一九二零零三八四零零五七六零零一一五二零零二三零四零零二五六零零五幺二零零零九二幺六零零。数据位只支持八位， 校验位只支持无校验，停止位只支持一位。下一行是设置屏幕背光，正常情况下设置一百就是百分之百的意思。设置背景图片， 点击左下角的图片标签，点击加号导入图片，找到需要导入的图片，注意背景图片的分辨率一定要和屏幕的分辨率一致。 我们导入的这张图片序号是零，这个记住我们稍后会用到，分辨率是八零零乘四八零。 点击屏幕的空白处，可以选中页面控件，将页面控件的 s t a 设置为图片，就会出来一个 pic 属性，设置为刚刚那张图片的序号，也就是零，这样屏幕的背景就设置好了。 创建和导入字库，点击左上角工具，字库制作。字高就是字体的大小，字体越大，生成的字库就越大。编码的话要和之前设置的工程编码一致，否则会乱码。 字体的话根据你自己需要的进行选择资源，黑体是可以免费商用的，范围的话可以选所有字体，也可以选指定字体。选所有字体的话，生成的字体数量多，字库的体积就大， 字库名称根据自己的习惯来取即可。点击生成字库，然后选择一个路径保存 是否导入。选择是刚刚我们生成的是自高二十四的完整字库，接下来我们生成自高五十六的指定字库，因为某些比较大的字库我们就只会用到少数的几个字，我们就可以用这种办法来节省空间。在底下的输入框中输入我们需要的文字， 点击生成字库，然后保存并导入即可。切换到字库标签，可以看到刚刚我们创建并导入的两个字库，双击字库可以看到字库里面的内容。 第二个字库是指定字库，里面只有刚刚添加的几个字。指定字库支持修改字库，我们往里面加几个字，重新生成字库并导入替换。 简单使用文本控件，添加一个文本控件， 修改文本控件的 txt 属性为深圳市淘金池电子有限公司。输入完毕，按下回车，出现弹窗提示字母数量超过最大值，这是因为我们刚刚输入的十二个汉字在 g b 二三一二编码下占用了二十四个字节， 但是控件只分配了十个字节来存储，我们需要把下面的 txt m a x l 改大一点，不低于二十四，才能保证有足够的控件存储我们的文字信息。 接下来我们修改 front 属性为一，就可以调用第二个字体比较大的字库 设置控件为透明。对于叉系列的屏幕，将控件的 s t a 直接改为透明即可，但是对于 t 零 t 一 k 零系列是不支持透明属性的，需要将 s t a 设置为切图， 然后将 picc 属性设置为背景图的 id， 也能达到控件透明的效果。以上就是本集内容，我们下集再见。 what are you in a jungle？

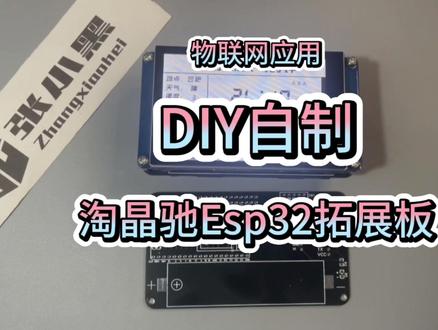

我们做这个拓展版的最终目的呢，是想让他实现更多的功能，可以看到我这边是把开发版的所有的引脚全部引出来了，呃，在这里焊上排针，连接上其他设备，就可以实现更多的互动了。 之前发过一个视频，讲的是如何用淘金池触摸屏与我们的开发板进行搭配使用，可以实现获取网络、时钟以及本地天气，而且加上继电器之后，可以控制家里面的一些开关。 但是那个版本只是一个呆萌，很多元器件呢都是用杜邦线进行连接的，显得非常简陋。所以呢，我这边画了一个叫做陶金池 esp 三二拓展版，目前的版本是一点零版本，我们来看一下它的成品， 主要是后面的。首先这是一块 e s p 三二 s 的板子，它主要是提供联网功能以及一些 处理。这边红色的呢是一个宝马开关，可以看到他有五个按键，第一个按键呢是我们的总电源开关，他负责给开发板以及触摸屏进供电。然后这边 tx 和 rx， 他是开发板的串口，与我们的串口屏串口进行通信开关。 然后另外两个是 vcc 和 gnd， 这是开发版的电源正负极，与我们的穿口屏的正负极进行相接。 这个模块是一个升压模块，是将我们平时用的幺八六五零电池从三点七伏升压到五伏。最后这一部分是一个电池仓，我们这里供电的是用的一节幺八六五零的电池， 幺八零五零电池是三点七伏，通过我们这块升压板升至五伏，这样就同时可以给我们的单片机以及触摸屏进行供电了，采用电池供电的方式呢，这样就可以摆脱电源性的 束缚，我们可以拿着这个小设备到处走，如果大家只是把这个做一个摆件的话，放在家里面不怎么移动，这里我们建议大家使用另外一个供电方案，就是用平时用的手机充电器直接插在这个开发板上面，这样他也可以同时给开发板以及我们的触摸屏进行供电了， 这样相对来说呢比较稳定，而且不需要去更换电池，也是非常的方便。最后再说一下它的一个功能，这边可以获取当季的一个天气，然后这是网络同步的时钟以及 b 站的粉丝数， 还有这边底下的是显示是每日名言。左下角呢，这边是一些开关，但是他要搭配继电器使用。我们做这个拓展版的最终目的呢是想让他实现更多的功能，可以看到我这边是把开发版的所有的引脚全部引出来了，呃，在这里焊上排针，连接上其他设备，就可以实现更多的 互动了。目前这个拓展版呢只是一点零的版本，后续呢我会对他进行改造，让他实现更多的功能。好，今天的介绍就到此为止，再见。

淘精持创口评开发小知识三、创口评如何用代码设置亮度，主动解析波特率数据返回 1、 设置亮度 dings 定义 lens， 可设置亮度范围 0 到 100 上电默认亮度，即掉电保持后再次上电后仍然是该数值，例如， dims 等于 100。 2、 主动解析窝子，定义，窝子，可设置波特率，上电默认波特率值， 即掉电保持后再次上电后仍然是该数值，例如， both 等于 1152003 波特率。 rec mod 定义， rec mod 可设置主动解析，默认为零即关闭主动解析，例如， rec mod 等于零。 4、 数据返回 bkcmd， 定义， bkcmd， 可设置串口指令，执行成功或者失败的数据返回，默认为二极紧返回失败的结果。 例如， bkcmd 等于零，不返回结果。 bkcmd 等于一紧返回成功的结果。 bkcmd 等于二紧返回失败的结果。 bkcmd 等于三成功或失败都返回结果。注意事项，以上代码只在上电时运行一次，一般用于全局变量定义和上电出使化数据图片注视 你学会了吗？关注我们，解锁更多淘金池开发小知识！

淘京池创口评开发小知识十、创口评如何创建指定字库？一、什么是指定字库？在新建字库时，范围选择指定字符，并且在下方的输入框输入需要的文字，生成的就是指定字库。二、指定字库有什么作用？ 指定字库可以大大缩小字库占用的体积。举个例子，以字高五十六编码 gb 二三幺二字体为思源黑体，当范围选择所有字符时，生成的文件大小为四千三百三十三万六千四百三十五字结 导入工程后，该自库占用空间四点十四 m， 占用空间非常大。自库占用空间大的原因有两个，一个是自高，一个是自伏数量。如果要优化自库占用的空间， 要么减小字高，要么减小字符数量。可以看到，当范围选择所有字符时，整个字库有八千两百七十三个字符，几乎包括了所有的汉字。但通常情况下，使用五十六这么大的字号 通常是作为标题使用，大部分情况下用到的字是很少的，此时我们建议使用指定字符来生成字库。三、如何制作指定字库？第一步，如图所示，范围选择指定字符，并且在下方的输入框中输入你需要显示的文字。 第二步，生成的指定字库文件大小为六千零八十六字结。第三步，导入工程后，该字库占用空间五点九十四 k。 第四步，用于显示固定的标题文字。四、如何 修改指定字库？第一步，指定字库是可以修改的，使用鼠标双击字库。第二步，可以看到左下角出现了修改字库的按钮， 点击修改字库即可修改想要更换的文字，你学会了吗？关注我们，解锁更多淘京池开发小知识！
