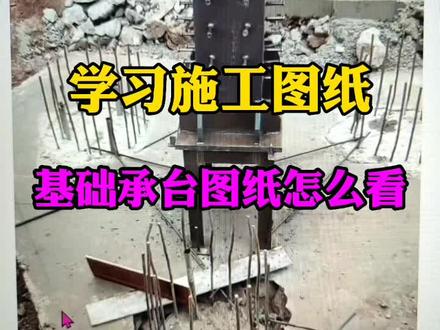

今天我们要看的是装基础成台的做法，我们先来看一下基础的平面图纸，在这张平面图中我们可以看出成台的一些数据，宽度是多少，长度是多少，这是装基础的代号 杠。五百，他指的是桩的直径是五百毫米，这样的成台他叫做九桩成台，意思就是成台的下方他有九根桩， 这样的他叫做三桩成台他是有三根桩，这个三桩成台做完之后，他是这样的一个效果，这个就是桩，他是有三根桩上面的这一层他是电成，电成上方的 就是我们的成台，成台上方的柱他就是框架柱。那么他每个构件的详细数据，我们又是怎样从图纸中给他看出来？ 比如说我们刚才在平面图中看出了陈台的轴线定位，还有桩的直径， 但是还有一些数据没有看出来，比如电成的厚度，还有我们成台的厚度以及成台的顶标高。我们再回到图纸中去看一下他的详细数据。 图中的这个建筑物装的类型，他使用的是玉质的管装，就是这种类型的装，玉质的管装他和线胶类型的装也是一 一样的。桩头这块也是需要给他割断，然后再给中间孔的位置插入钢筋，和我们成台的钢筋毛固到一块，再使用高强度的混凝土打成一个整体， 这是一张装顶与成台连接的图纸。从这张图纸我们就可以看出成台下方的电成，他是四幺五的混凝土一百厚，然后装头部分也要高出电成一百毫米， 这一块混凝土他就是一百厚的电程装，他是应该高出电程一百毫米，这里没有高出一百毫米的原因是因为管装改成了线胶装，线胶 装的话，这一块他就可以和成台同时使用高强度的混凝土来浇筑。装台面的标高除著名外，其余均为负一点二米，相对标高， 就是说在平面图中没有著名台面标高的都是负的一点二米。 像这种的成台标高有注明他是负二点一米，这个他没有注明，没有注明的话就是负一点二米。这是窗台大样图，我们可以通过这里的窗台编号知道 它代表的是哪一个装机处。从这张图纸我们就可以看出成台的厚度，计算出成 台的标高二号基础成台的厚度是一点五米，装台面的标高是负二点一米。 装台面他就是电成的顶标高，也就是我们成台的底标高，他指的是这个位置，他是负的二点一米。 知道了成台的底标高是负二点一米的话，成台的厚度是一点五米，那么成台的顶标高他就是负的零点六米。学会的朋友双击加关注。

大家好，今天我们想讲一下装长台，当前这是一张装长台平面布置图，有两装长台，巨型的两装长台，像长台二 a， 长台二，都是两装长台，有这种等边的三装长台，长台三 b， 长台三 a。 我们看一下长台的大样图，拿长台二为例，这长台的平面图，他的长边长度是三幺零零， 短边是一三五零。再看他的二二破面图，二二破面图中能看出来长台的顶标高是负的零点九，长台高度是幺三五零， 那么长台下边是两桩长台，桩是混凝土关注桩，能看出来桩深入长台底边高以上是五十五十毫米，电层厚度是一百。我们着重看一下这个桩的配金， 那么这个是一个叫粮食成台，叫粮食成台，也是他的配金，跟粮是类似的，我们呢可以把它想象成长度是三幺零的这样一根粮。看一下他的上部配金， 上补金是八根三减二十五的下补金也同样是八根二十五的固金，这是固金信息啊，原十二间距一百的是四至估固金信息，那么他的侧面金是十二的，间距二百，就是每二百不止一到，我们呢就先以这个为例啊。

图纸上标高如何进行识读？在我们看图纸的时候会看到这么一句话，本工程设计标高正负零，相对于绝对高层四十二点一五零米。很多同学对这个地方有一个疑惑，不知道是怎么回事，那么今天我们来看一下这个问题。 首先这里的这个正负零是一个相对标高，一个建筑的施工图纸，室内首层地面装饰完成标高呢就是正负零。我们从这个项目的立面图纸来看一下，可以看到他的一楼标高呢正好就是正负零，这个是人为规定的， 不管这个楼在山顶或者是山脚后面的这个四十二点一五是一个绝对标高。绝对标高是指建筑标高相对于国家航海标高的高度，任何一地点相 对于黄海的平均海平面的高差，我们就称他为绝对标高。简单的来理解，图片上这个位置就是绝对标高的正负零。我们这个工程的一楼装修的完成面，标高相对于这个点要高出去了四十二点一五米，用这么两个标高是为什么呢？ 因为每个城市都有一个标高的控制点，比如广州原点标高是十一米，测量人员可以通过这个绝对标高的高差来进行放线。相对标高呢是为了方便我们施工单位来说的 手层就是正负零，往上就是正直，而且呢往上会变得越来越大，往下就是负直， 而且往下变得越来越小。作为施工单位人员来说，我们平时最常用的就是这个相对标高了。那对于我们图纸上的这个绝对标高呢，是测量员使用的，这个我们大概了解一下就可以。

今天看一下怎么正确识别图纸。标高正负零点零零零为零点，标高，负零点四五零为负数，标高表示低于零点，标高零点四五米。三点零零零为正数，标高表示高于零点标高三米。 建筑图纸中一般把房屋底层、室内主要地面定为相对标高的零点，如图，底层平面图的室内标高为正负零点零零零。

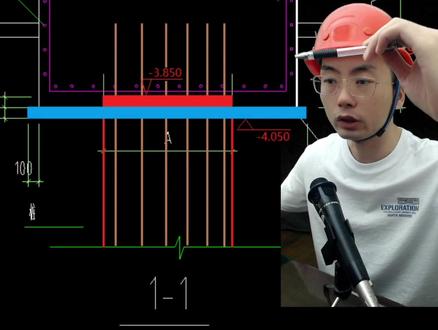

通过这一个视频彻底解决你不会看图纸比较高的问题。这个地方是我们上边的柱子对应于上个部位，下边这个是一个承台，中间这个梁是连梁，两端是我们的承台，中间这个粉色的区域是承台里边的钢筋龙，承台的钢筋龙现场一点点的绑扎的一个过程全部都是好了。 这个位置有一条白线，是砖胎膜的内边线，这个呢是我们现场器住砖胎膜和碎石垫层基础的这个米黄色线条，桩头的钢筋深入到层台里边的长度， 他一共呢是分为三种情况，第一直接是直毛，第二个是弯毛，第三种情况，直毛加上九十度弯毛。这个红色的区域指的是妆头比电层所高出来是一个长度，妆头比我们的电层高出来一段，这有一个小写的 h， 指的是妆头比电层高出的长。 他分为是两种情况，当这个装的直径小于八百的时，上面那一小段是五十毫米，装进大于等于八百时，取十公分。下面这一段呢就是我们的电层厚度十公分，这个是我们浇筑完混凝土面之后的地下是顶板的比较高富的三点零五零。这个地方浇筑完混凝土的 顶面标高负的三点零五零，往下走九十公分，是我们的成台的高度是九百，把它超过来，通过这个标高变成负的三点九五零。桩头的顶面标高是负的 三点八五零。我们下个视频来通过现场的水准仪计算出我们的桩头的实际的顶标高到底在哪个位置。

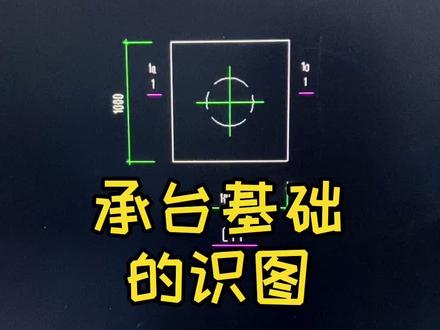

大家好，今天看这个有一个成台基础怎么设备的？这个 ct 啊？带我成台，这些单装成台，这个一杠一啊，是一个抛面图，抛开以后啊，是这样的，就看到这个图，这就是东西抛开的，看到侧面图，这个负的零点五，就在我的成台的顶边，是负的零点五， 这九百两在我的成台的高度，这负的一米四呢，是在我的成台的底边高，这一百在我这是电横，这五公分呢是在我这这个桩他伸出伸入成台的高度是五公分，这地方有三项环股，大家知道这是什么？

哈喽，大家好，我是钢铁铁先生，因为有粉丝跟我讲说，想要我讲解一下关于建筑图纸里面的成台。 成台钢筋是很重要的啊，学会看一下成台的图纸，对自己以后也是很有帮助的，所以今天我准备跟大家讲解一下关于成台如何看图纸， 但是因为时长，而且啊不可能讲一两个小时，所以在一两分钟之内的时间呢，可能讲的不是这么很详细， 然后我这里图纸太多了，我也难得到处翻，所以关于陈台的图纸呢，我随便找了一张啊，所以可能也不是很详细，大家将就看一下，只要理解一下陈台的图纸就行，我们看一下陈台的图纸吧，大家请看， 这里就是成台的图纸，我们可以看到成台有三个不同的类型，一个是成台一，还有个就是 ct 一 a， 另外就是 ct 二， ct 就是成台的编号所写， 然后成才啊，他的 h 和 b 都是八百乘一百一，所以他的编编号就不一样，不一样的编号就有不一样的长宽高啊，大家可以看一下， 然后像成台，这是成台的装机成台表，然后他的下部重金和上部重金呢，都是费十六的钢筋就是十六个好，然后间距是一百五，那么成台他的样子是啥呢？我们来看一下这边， 这是他的单装成台示意图，大家看一下啊，他的成台样子就是一个正方形，大家看一下，这就是成台的呃，示意图啊，我们再再再看一下 前台，他的菇筋到底是啥样呢？菇筋啊，就是三项环菇啊，他这里是呃上面一个，然后这里也是一个就三个方向啊，上下左右他全部都要用菇筋鼓起来， 那个可能，但是因为现在啊工程已经没有做基础的了，所以想到现场拍成材的图了，可能拍不到了，我给大家用一个视力来 示范一下，像这里就是费十二的啊，环箍就是间隔两百啊，我们来看一下， 打个比方，这这里就是成台啊，他，我们他这个板凳是圆形的，但，但是我们把它假设为一个成台，然后就把它假设为一个正方形， 然后我们再看一下，像环固啊，他像这里啊，一道一道的就要把它鼓起来，像这个方向，然后呢这里正方形啊，他这个方向呢也要把它鼓起来，这里啊孤筋啊，这里 这边这边还有这边大家看一下，这是一个三个方向的钩，大家可以看 下啊，这里就是他这个名字，就叫做就是三项的单装成台，配置三项环顾。 总之呢，你看成材的箍筋啊，你就要把它想象成 x、 y、 z 三个方向全部都要用孤筋勾起来，像这样想的话可能会形象一点，当然呢箍筋 到底如何估啊？然后成台到底是怎样的呢？呃，如果以后有机会啊，我会给大家到现场拍一下，那么这次讲解结束。

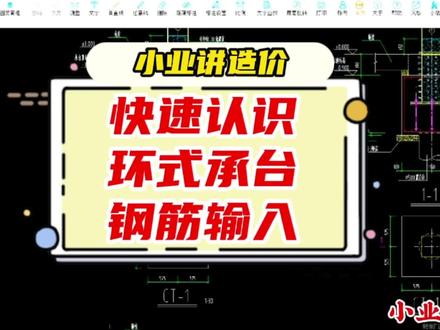

接下来我们再看一下长台一，长台一的是一个正方形的啊，他的边长都是一一五零，再看他的一一波面图，长台的高度是幺零五零，那么这个长台呢，就是叫环式长台， 看他的配金信息，那么我们正正前方这个是一个算算横方向的固金，是每隔一百进行布置一道直径十四的，那么垂直方向我们抛开之后看的是点状，其实也是固金，那么垂直方向的固金呢，信息也是这个十四减去一百的， 那这样的成台在软件中进行怎么布置呢？我们进入软件中看一下，这是成台一，找到成台一，刚才我说了，他的信息是叫做 环式成台，点开在配金的形式里边找到环式配金。成台啊，第一步呢，也是先把成台的这个洁面相应的信息进行输入一下，两个边长都是一样的，都是一五零，再看一下 相应的配金信息，配金信息，这呢有需要注意的地方，那么软件默认的呢？他的环视城台是三个方向都是有固金的，三个方向的固金，而本项目中只有两个方向有。注意这个好，他叫横向的，已经本项目中横向的，我们看见这个也是 c 十四一百， 把信息竖上点状的，也就叫纵向的，国际信息还是没有变化，把信息复制一下，那我们有侧面这个固金没有，我们是没有侧面这个的啊，侧面他叫侧面钢筋，那么在这个图上看到的就是黄颜色这个沿城台高方向进行布置的这个啊， 侧面进就侧面，这固定本相中是没有的，所以说一定要把这信息给清掉，注意这一点啊。好，那这样的话，这个长台一的相应的钢筋信息说完了，确定一下长台一在什么位置。在这我们也是汇总记， 计算一下，看他的一个钢筋是什么样子的啊。好，汇总完成，我们呢先编辑钢筋，看一下他的计算公式。这个公式很简单，都是固金，只是分成横方向的，跟送方向的就是相应的固金。 好，我们再看一下钢筋三维，钢筋三维中就是这样的，我分别来只显示横方向的就是横方向的固金，都是巨型固金啊。按着一定的间距进行布置，送方向的也选中，就两个固金是相互垂直的。好，这就是环视成台。

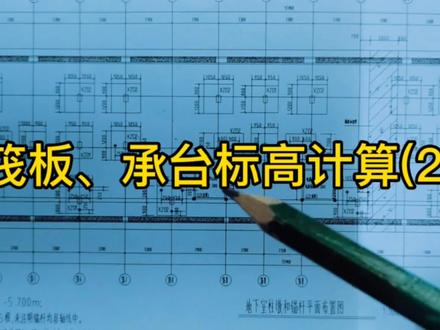

大家好，我是成功，我就我们紧接着上个视频，上个视频说了，我们这个仿版厚度是四百五十毫米厚，对不对？然后我们的仿版面相对应的标高是负的五点七米， 负的五点七是四百五十厚，那么我们接下来先开始算我们的成，嗯，成台也就是我们下下组的啊，他的成台他的厚度是多少？ 我们看一下这里是不是下足灯一和下足灯二，刚好我们的高度是不是都是八百？那么有的小朋友可能还不知道我们的餐台是什么样的啊？看一下 这是我们的层台，这个是我们的砖炭膜，然后这个是我们的仿版厚度，那么层台 呢？就是这么一平面图，就是像刚才这里看到的这样子啊，平面图俯视图吗？也就是然后我们的剖面图 就是这样子，那我们这里都是里面这一块都是交混凝土的吗？这个是我们的法板后，那成台是我们法板是四百五成台，这里从这里开始到这里是多少？我们是八百吧。然后 我们是不是刚才有那个做法表里面是不是先是十公分厚的垫层，垫层之后加我们的一点二毫米厚的防水层，防水卷材， 然后我们防水卷材是不是厚度一个一点二毫米厚的，我们就可以忽略不惧，那相当于我们是我们的成台，成台下面是不是就是十公分的垫层？那么就是说我们 从这个板面开始，我们板面是负的五点七米，然后再加上一个是我们的八百毫米厚的那个承台的高度， 再加十公分的，也就是我们一百毫米的电程深度，那么我们挖土是不是就挖到这里负的五点七，再加九百零点九米了？那么就是我们的负的六点六米，我们挖土成台这个位置，我们挖土就挖到负的六点六米， 对不对？就这里要挖到负的六点六米就可以了，那么不能超挖哦，超挖要，要回填，要处置的，还要，那我们还有一个标高是不是我们的？嗯，电梯井，电梯井 坑底标高是不是七点三？那我们看一下我们电梯井的一个做法，又有有有什么不同？首先我们看电梯井是什么样的？ 我们看一下这个吧，看这个简单点的，我们电梯井是不是一个井啊？然后里面装电梯的一些设备，那么这个井 跟我们的城台不一样，城台下面是不是就是我们电城了？但是我们的电梯井下面是不是还有他的板厚？这里还有板厚，那这个板多少厚呢？一般我们通常都是跟我们的仿板厚度一样啊，那我们这里一句话，大家看到没？ h， 这个这个 h 嘛？ h 为四周底板厚度最大值，那像我们这里最大值就是我们的仿版厚度，那么就是说 我的电梯是电梯坑底是到负的七点三，然后再加我们的这个厚度是四百五十毫米，再加我们的防，一个是垫层，一个是防水吗？防水层太薄了，我们就忽略不计，垫成十公分一百， 那么这里是不是五百五百五了？那么就是负的七点八五，对吧？这相当于我们电梯井位置，我们就要挖到负的八点五，七点八五，负的七点八五。

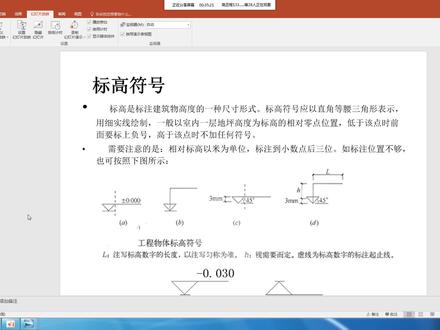

符号啊，标高符号，那标高符号呢？嗯，是表示什么呢？是表示这个建筑物的一个高度是吗？啊？然后呢还有可以就是标注地面的一个高度 啊，标注地面的高度，然后这个标高呢？他是什么呢？他是以米为单位啊，建议大家注意以米为单位啊，并不是，不是毫米了啊，不是毫米， 他以米为单位啊，用的最多的呢，是这个用的比较多一相对比较多一点，相对比较多一点 啊，那么这个地方他什么这个地方他是一个等腰直角三角形是吧？然后这边呢这个高度呢就是从这个最上方到这个最下方呢，他的高度呢是三毫米， 高度是三毫米，大家不能搞错了啊，画的时候注意啊，这边呢是从四十五度角是吧？如果你有那个四十五度的等于三角形的尺子啊，画的很很很很简单就可以画出来了。 这个是啊，这个然后呢还有一个就是小数点要什么保存到后面三位 啊，后面三位啊，后面三位啊，比如说这个地方啊，他是一个呢，比如说我们飙高的时候啊，他有一个什么呢？有一个水平面啊，有个水平面，那么这个水平面呢是叫做正负零点零零零 啊，正负零点零零零。比如说这个我们演一个地面铺装是吧？地面铺装我们的水平面是吧？正负零点零零零是吧？那么比如说 比这个正负零点零零零要矮的矮的地方是吧？比如说负的零点三零零 是吧？他就是嘛？比他矮是吧？那么比如说我比他高的地方是吧？啊？零点三零零 是吧？大家可以注意到是吧？当我负的时候我就干嘛加负号，那么正的时候就不用加正号 啊，这个大家去啊留意一下，就是标高的时候啊，正的正的不用加，不用加正号，但是标负的的时候一定要加负号，这个负的零点三零就是什么？就是比什么，比这个水平面要什么矮 是吧？要矮啊，矮个三十，三十三百毫米，就是三十厘米是吧？啊？矮零点三米， 这个大家去注意一下啊，这是标高符号，那比如说我们这个案例是吧？ 啊？这个案例是吧？比如说你们看一下这个地方，我们看到，哎，这个地方都是什么？零点零零零是吧？包括这个这个房间是吧？像这个啊，这个房间所有的房间都是吗？都是零点零零零，是不是我们可以看到哎？像这个地方 好卫生间厨房，因为卫生间厨房呢，他是一个什么呢？他是一个很比较容易积水的地方是吧？那么这个地方我们要什么？这个空间他应该什么要相对而言什么矮一点 是吧？就是水平面呢要矮一点啊，保证呢？我们这个空间呢？比如说万一哪一天是吧？我水龙头关了，或者是这个这个这个房间里面 好，我这是有积水是吧？啊？如果说这个地方要高，是吧？他就会流到什么？流到其他房间去了，所以他这个地方留一个什么？留一个零点零、零点零二零的这样的一个啊，高度落差啊，就是他比这个地方要矮一点啊，这个地方也要矮一点， 然后这个地方我们可以什么可以看到这个地方他什么零点五就是矮个什么？矮个零点五米 是吧？那么我可以测算出来这个是我甚至可以测算出来什么呢？算出来这个楼梯的高度是吧？楼梯的高度 啊，那这个地方是吧？他这个啊再往下是吧？这个地方是下下了两节台低台阶是吧？ 啊？下到零点五是吧？啊？像这个地方是吧？哎，零点零四阳台是吧？更矮一点是吧？就是矮高度更更矮一点 是吧？像这个地方啊，就是每个地方标高啊啊，我们可以示范呢，示范出他的高度是吧？你就说像这个地方，嗯，就要告诉这个施工人员我这个地方究竟是多高 是吧？要比其他区域要要小矮呢还是高呢是吧？要用标高符号啊，把它标出来啊，那这就是标高符号 啊，表格符号除了用在地面铺装里面还有可以什么？还用在这个立面图上面是吧？立面图上面 啊，当然立面图呢啊也大绝大部分呢也用的不一定用标高是吧？我可以用这个尺寸来标注是吧？当然为了为了简单明了是吧？比如这个地方啊，这个地方橱柜是吧？这个地方吊顶 高度是多少？两米四三是吧？一下就看出来了是吧？像这个地方距离高地面是吧？距地面距离这个吊顶这个顶面距离是多少？是是二点八八米是不是啊？ 这个大家去就一下是吧啊？比如说这个橱柜是吧？他距离这个 水平面高度是多少？零点七三米是吧？啊，就是一下子就可以看出来啊，这个这个是立面图的一个使用啊，立面图。

我们来看一下这个立面图所标注的尺寸以及这个标高怎么解读。 我们先来看一下这个菱标高，菱标高代表的是室内完成面，也就是铺完地砖或者打完混凝土之后的一个完成面标高。下面这个负零点三 代表的是四万标高，所有的标高是以米为单位，小数点后有三位小数。 我们再来看一下第二层四米八，那么我们往右移一下，我们可以看到这个墙面它的板只铺到了四米八，这个位置下面有一个折字型的一个符号， 这个符号代表的是洞口，也就是这个位置没有任何的物体遮挡。我们再往上走，一米二的位置有一个窗户，这个窗户的一米二是窗户的 底部的一个高度，再往上走是这个窗户的一个高度，一米二高，再往上走就是他的三层、四层、五面层。

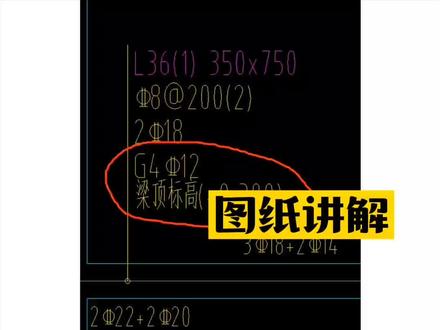

欢迎进来的朋友这个视频回答一下一个粉色的问题，他说有的两点标高他是加了括号，而有的两点标高他是没有括号，他们有什么区别？ 比如说我们这个地方他加了括号，他的意思就是比本城的结构标高要低零点三米。加了括号的意思就是和本城的结构标高进行比较， 而布加括号的这个标高就是他结构标高，他所比较的标高是本工程正负零点零零米的结构标高。我们拿这个图纸来举个例子，这个地方还有负一层没有画出来。 飞框架梁三十六号，他是加了括号，意思就是比本城的结构标高要低零点三米。本城的结构标高是四点四五米，减去零点三米，也就说他的标高就是四点一五米。我们再看一下飞框架梁十四号，他是布加括 标高，也就说他的标高比该工程的正负零点零一零的标高要低负的二点一米。 这个对很多初学者来说搞不明白地方，也就说正负零点零零米这个标高他只有一个，无论是我们的结构标高和建筑标高，他对比的都是这个第一层的首层的建筑标高。 我们再看一下框架梁十三号，他的两点标高应该怎么去看？这个 h 指的是本程的结构标高减去一点四六米，也就是说比本程的结构标高要低一点四六米。我们以二乘为例，框架梁十三号，他比本程的结构标高要低一点四六米， 所以四点四六米减去一点四六米，就等于三米的结构标高。当然我们也可以采用另外一种方式，也就是说把这个 h 带进去之后，四点四六米 减去一点四六米，就等于三米的一个结构标高，也就是说框架梁十三后的结构标高比该工程的正负零点零厘米的标高要高三米，其实这三米也就是他的结构标高。
