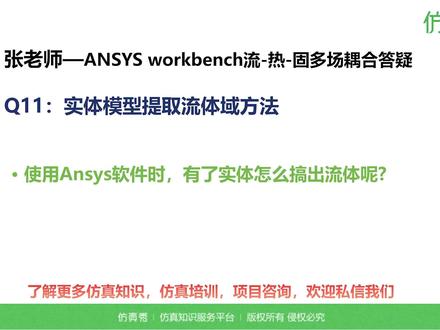

00:35查看AI文稿AI文稿有了实体怎么搞出这个实体？是这样的，我们做出流体去上是它有一个封闭建模，比如管一个管道吧？一个管道我们有通过 cap 模型嘛？ by cap 啊？ by cap 就是 什么呢？你把两当然这个管道你有有把所有的出口堵住啊？在所有的出口位置建立成一个表面，但保证这个里边所有的管道是连通的， 然后通过直接填充就就可以，通过 fill fill 这个功能就可以，但你保证你的这个里边的流体区域是连通的就可以了啊？它自动会生成，通过填充 fill 就 可以了啊。

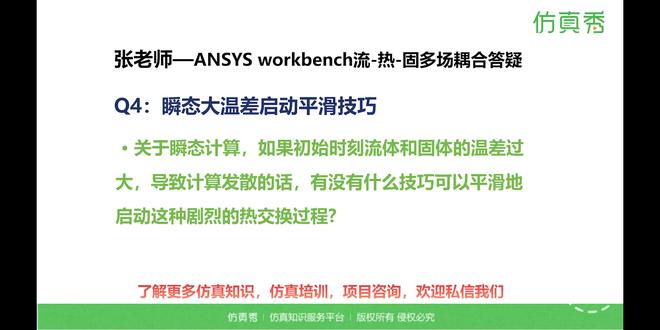

00:56查看AI文稿AI文稿呃，熵态计算，如果初始时刻流体和固体的温差过大，导致计算发散的话，有没有什么技巧可以平滑的这种距离？那么首先你注意啊，就是你要做的首先是做流热，是吗？你要做流热偶合吧，就是在 t 等于零时刻，那么 流体和固体的温差过大，那么你就用很小的时间步啊，因为热需要传递，对吧？它传递的话它需要时间， 他的不稳定是因为来源于你的积分时间长度太大，导致你计算发散了。所以呢，你可以减少时间啊，减少时间的不长，让你的时间不长缩小，这样的话可以保证他的计算的稳定性啊，现在稳定，当然这个不同的问题你得去。 呃，调整，他不是说也不是零点一秒，也不是零点零一秒，是跟你不同的模型和边界条件啊，我们对他需要进行调整。

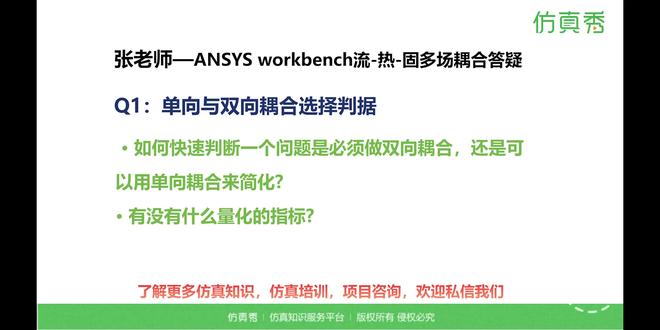

01:07查看AI文稿AI文稿呃，第一个问题就是关于这个什么啊？呃，是双向还是单向？大部分，你看这单向指的什么？就是结构变形小啊，就是单向偶合 啊，当然这个单双向是有什么问题呢？就是我们这里讲的是流热固嘛，你看流热问题，一般我们不会去区分它单双向，因为你浮动的本身它就可以做， 单向也好，双向也好，都可以做。主要是什么呢？一个是流固啊，流固的单向呢？一般就是我们的固体啊，像一些常见的一些机械的这种结构件， 而且不会运动啊，你看有些结构像阀门，就是你核心的判断。什么呢？核心就是固体的变化啊，移动是否会改变流畅 啊？就是这，这是最核心，你不改变那就是单向流固改变就是双向啊，双向，然后热固呢？那么只有两种是我们常见的这种双向啊，一个是摩擦声热，一个是塑性声热，剩下的我们常见的热能仪全是单向计算啊，全是单向计算是第一个。

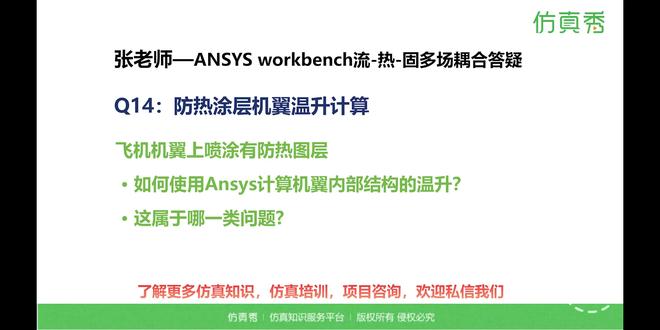

00:30查看AI文稿AI文稿飞机机上喷有防热，这个隔热图层如何计算内部的温度？这不就是温度场计算吗？你隔热图层吗？你隔热图层你就给他设置一个什么热组吗？不就可以吗？ 你这个图层很薄，我们不需要建通过这个热组热组模型，直接设置一个热组，通过热组反映出这个图层的隔热性就可以了啊， 也就是温度场计算。传热计算属于传热计算啊？传热计算。
01:34查看AI文稿AI文稿那么我们这个偶合方法呢，实际上主要有呃两种，一个叫完全偶合，完全偶合主要是支持什么呢？支持基于单一算法的，比如常见的热结构偶合，那就是完全偶合， 像摩擦声热，我们是完全藕合呀，啊，完全藕合，因为它都是基于在有限元算法中来得到的啊，通过使用它的藕合场单元啊，在节点上啊，激活它的温度自由度和结构的变形自由度，强藕合，这是我们完全藕合，摩擦声热是一个最好的体现啊。 那么迭代藕合呢，就是有流体介入，因为流体是通过腐烂的修剪的，腐烂的是有限体积法啊，结构是有限元法， 这是两种不同的算法，那不同算法之中要实现数据传递，无法之间放到一个这个矩阵中去，求解怎么办呢？翻译器这时候就需要引入我们另外一个叉，这个小模块叫系统混合器， system capping 啊， system capping 这些混合器啊， 所以说它就翻译啊，藕合器呢，主要是负责翻译啊，藕合器主要是负责这个翻译的一个过程。什么呢？将流体的压力翻译给结构，将结构的变形翻译给流体， 那么中间也可以实现温度的这样一个什么热量传递守恒，所以这就是系统藕合器的一个核心作用，就是个翻译器啊，就是一个翻译器，稍等啊。

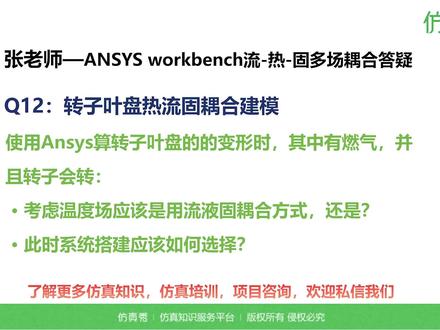

01:23查看AI文稿AI文稿我想算一个，应该用流液偶合吧。呃，转你这个气流呗。 啊？你这个气流是转地盘嘛？就是你这肯定是空气吧，空气吹呗。我不知道你是空气吹啊， 还是他主动转，就是转子叶盘是主动向他转，转完之后把空气吸进来，然后作用到这个叶盘上，还是说风去吹这个叶叶叶盘啊？对于这个问题呢，如果转速很高的时候，稳态情况下我们不建议什么呢，就用这个什么这个动仓，这个这个 动网格了，可以用滑移网格啊，用滑移网格做就行，准态用动参考系算出来作用在转子叶盘上的动压力，然后把它加上去就可以了，算他的变形， 当然这是你还要需要考虑离心力的啊，有燃气吗？同时转子要可以。那就是什么？流热固吗？流热固 你这个燃气呢？你可以简化，你就是用高温气体去吹这个转子，转子呢，它就升温，升温之后呢它就有变形吗？同时转子还有一个离心力啊，有离心力，当然这时候， 呃，你要是双向拗合就复杂点吧，你可以做先做简单的吗？用，如果是串稳态的话就用动参考系算，只是来流替，有温度他会直接拗合，就留着固。如果是瞬态的话用滑移网格做啊，滑移网格啊，考虑温度场，那就什么呗，没有问题的。
