铝型材上安装抽屉滑轨教程
旅行才 diy 抽屉三节阻尼滑轨不用装，一条视频手把手教会你新手也能一次装成功，建议收藏备用。本期我们以二十乘二十旅行才茶台抽屉为例，详细讲解完整安装流程。想要抽屉推拉顺畅，阻尼功能正常生效，首先牢记两个核心关键数据，全程必须精准把控。第一，安装高度统一，左右轨道高度完全平齐。 第二，柜体抽屉净尺寸统一，无偏差。这两组数据一旦出错，就会出现抽屉卡顿、关合不严、阻尼失效等各种问题。先简单认识滑轨结构，本次使用的三节阻尼滑轨主要分为两部分，分别是固定在外框的外轨 以及固定在抽屉上的内轨。安装第一步，先拆分滑轨，将滑轨完全拉开，轨道左右各有一个黑色塑料脱卸拨片，一侧向上掰，另一侧向下按的方式操作，同时轻轻外拉，即可顺利抽出内轨， 完成内外轨分离。接下来安装柜体外轨按照配二十乘二十旅行材，我们使用 m 四圆头螺丝搭配船形螺母固定，将 m 四圆头螺丝穿入外轨的三个固定孔， 搭配船形螺母初步对位，把外轨贴合旅行材安装，保持轨道前端与旅行材齐头对齐，随后拧紧螺母固定。安装全程重点复合， 务必保证左右外轨四个点位高度统一，水平无偏差，高低误差绝对不能超过一毫米，否则给大家分享一个旅行才抽屉精准尺寸公式，也是安装核心要点，滑轨预留标准余量二十五毫米。 举例说明，柜体内部净尺寸为五百毫米，对应的抽屉成品尺寸就要做成四百七十五毫米，预留出滑轨适配间隙，保障推拉流畅。外轨固定完成后开始安装。抽屉内固定方式和外轨一致，同样采用三颗 m 四圆头螺丝搭配船形螺母安装。内 轨前端同样与抽屉型材齐头对齐，保证左右内轨安装位置对称，水平平整。全部轨道固定完毕后进行抽屉组装。双手平稳托住抽屉，将两侧内轨精准对准柜体的外轨卡槽，缓慢平稳向内推送。主要前期尺寸测量精准，高度水平统一 余量预留标准，组装后基本一次成功，阻尼缓冲功能可以正常生效。如果安装后感觉推拉不顺畅、有卡顿，不用盲目拆卸。重点复查尺寸、高度、水平度这三个核心要点。另外，滑轨自带长条调节孔，出现轻微偏差时，可以通过微调螺丝位置修正缝隙与平整度。 最后给大家做个重点总结提醒，本次二十乘二十旅行材适配 m 四圆头螺丝加船形螺母，不同规格的旅行材适配的螺丝、螺母型号各不相同。如果不清楚自己的型材该搭配什么配件，可以评论区留言，我们一起分享，关注哥哥，解锁更多的 diy 资讯！
粉丝2.2万获赞2.1万
相关视频
01:24查看AI文稿AI文稿如何在铝型材上装出这么丝滑的抽屉？今天的视频就告诉你答案。首先是轨道的选择，这个柜子的深度是四十四厘米，所以我选择了长度四十厘米的三节缓冲轨道。然后就是制作一个抽屉盒子，这里要注意抽屉盒子的宽度，正常一个轨道的厚度是十三毫米， 所以盒子的宽度就是内径的宽度减去二点六厘米。抽屉盒子做好就可以安装了，轨道拉开之后，按住轨道侧面的小把手就可以把轨道抽出来了。比较粗壮的部分安装在铝型材上，单薄的部分呢安装在抽屉盒子上。铝型材上的固定使用的是这个球形螺丝和 t 型螺母的组合， 把螺丝通过这个两个洞穿出去，把螺母进行初步固定，然后就可以把它们卡到铝型材的滑槽里，注意前面要留好面板的深度，就可以拧紧螺丝固定了。另外一侧的固定，先在抽屉盒子上标记好固定高度， 用直角尺画出具体的固定位置，这一端齐平后保持圆孔，在标记的线上就可以打螺丝。固定完成之后，把两根轨道组装在一起，听到咔的一声就说明轨道安装好了。 最后是安装抽屉面板，从下到上安装，每块面板下面垫上固定厚度的铁片，保证缝隙一致，夹子夹紧后用自攻螺丝进行固定就可以。最后你还想了解什么小技巧，评论区留言吧！
30惠之缘
09:00查看AI文稿AI文稿我们这期主要来说一下抽屉的安装方式，就是三菱型材和二菱型材抽屉的安装方式其实都一样，然后我收到包裹是由我们的型材就是二菱型材和三菱型材， 还有还有我们的抽屉环轨，当然这个是 dtc 带缓冲的，这个是 dtc 带缓冲的环轨，当然我们的所有的抽屉的固定方式都一样，只不过有的带缓冲，有的没有带缓冲而已。 还有就是固定螺丝，固定螺丝的话是有三零端的固定螺丝，还有二零端的固定螺丝，他带的是这种大螺母，然后二零端的是带这种小螺母，然后都是在一起分，在一起装的，都是很好区分的。 然后首先我们把滑轨从拉出来，对，拉出来， 拉出来的时候他这边就是可以把它翻过来有个小卡扣的，就是类似于这种 y 型的小卡扣，然后把它扣下去就可以把那一节抽出来了，扣下去，对，扣下去就可以把这一节抽出来，现在抽出来， 现在区分这两节，就是比较宽的那一节，抽出来后比较宽的这一节是固定在 是固定在就是抽屉侧的型材侧的就是就是不动的那一边，三菱型材侧不动那一边，然后这比较窄的这个，这个是需要固定我们抽抽屉的面板 面板这一边，还有就抽屉有些抽拉框了，抽拉架什么的就固定在抽拉架可动的这一部分，大家一定要记住这个窄的这个是固定在可动的这一边，然后宽的这一部分它是固定在就是 框架上面，就对框架上面。然后我们接下来拿出这三菱形材上面配的这种螺母， 这个是半圆头螺丝，就是三零端，三零端是半圆头螺丝，可以看到对这种小的半圆头螺丝，然后我们把它穿到，依次穿到固定到框架上面的三个孔里面， 这个都是不影响开合的，这个都是已经检验过了，不影响开合的， 这个只能装两颗螺丝，当然装两颗螺丝也是可以的，然后装好把这个螺丝伸进去以后， 因为这个待缓冲了，它只能装两颗，装两颗也可以，只要把它拧紧就可以。然后我们把螺母套在这上面，套在刚装的这个螺丝上， 对，我们套好以后，其实我们这一部分就可以了，就是当然我们大家也不要套的太紧， 就是稍微稍微上点劲就行了，不要让它掉出来就可以了，然后放一边，然后随后我们把二菱形就是抽板，抽板面的那个螺丝给它装上，当然也是同样方式，只不过这次装的螺丝不是半，不是那种半圆头的那种螺丝，是这种 是这种螺丝，这种很小一个的螺丝，如果要是分不清的话，其实可以找找一下客服，客服会告诉怎么装怎么装，对， 把它塞塞进去，就是前面、中间后面各塞一个就可以了， 然后这个塞好以后，还也是翻过来固定这个小的螺母，这个小的螺母是啊，全部都配好的，这是二零型材上面用的， 这个固定的时候也不能固定的太紧，固定的太紧的话后面就放不到型材里面去， 嗯，然后固定好了以后，我们的框架其实是已经组装好了，然后再装型材的，就是框架组装好了以后再装这个 抽屉，这个都是抽屉，全部都是可以后装的，然后我们可以按照框架的，就是框架的呃，设计图，然后看一下抽屉是在哪里装的， 就比如说他在这边横杆上面，然后准备装一个抽屉，我们就可以把这个框架框架找出来，然后在这个横杆上固定，他应该在这边的螺丝 固定，他在框架侧的这个宽的宽的滑轨宽的一侧， 然后滑轨固定的话，我建议是我们先用这种长头拧，拧完了以后再用这个短头再去把它拧一遍，因为因为这样的话它就会比较很紧实， 也是为了它用的时间长的话，一松的话其实弄出来调还挺麻烦的。东西 装好以后就是这个放放一边，框架可以就是先放一边，然后我们来装抽屉，抽屉的话其实抽屉的话大家都是组好的，就比如说一个正方形的一个框架，我们把它组好，然后都是两个，两个这种抽屉， 两个这种滑轨左右，我们各装好，前后左右，然后我们把框架装好，然后再把两根滑轨装到这个上面去，就装个小的这上面去，然后固定螺丝， 它这个是这有一个花孔，它是刚好可以固定好，这个很合适，刚好和这个螺丝刚刚合适， 然后固定好了以后，其实我们的框架的侧的也固定好了，然后我们呃抽摆侧的也固定好了，就是固定好了以后就可以把它直接放到， 就是把它滑进去，相当于我们可以看到呃这个面， 这个面现在是这样啊，就是拉开的状态吗？可以拉开的这一面，然后对这个槽，对，没，就是没没有障碍物的这个槽另外一边是有障碍物的这个槽。 哦，可以，可以这样看一下，这边是有障碍物的，就是有障碍物，这这边是推不进去的，我们只能找到这种没有障碍物的有个凹槽的地方，对，有个凹槽的地方从这边直接把它滑进去。滑的时候注意两边 滑轨不是左右都有吗？就是两边一起往进送他才能滑进去，不然一边一边往进送，一边不送的话他会翘的，这样滑进去以后 就可以，他就会自动回去了，然后现在的话就是这种状况，就是装好了。对，我们也可以看一下，他会自动，他会自动回去的。对， 正常就是这样子，然后就这样抽，只不过这边这边可能这边还肯定是还有一个框架，一个小框架或者是一个小抽屉去带着他，正常这样就可以了， 他都会这个是因为这个是带阻尼的，所以他稍微一点力他会自己回去，就这样。
01:38
04:34查看AI文稿AI文稿哈喽，大家好，我是高高，今天这期视频我们来讲一下窗帘是如何安装在旅行茶衣柜上面的，我会从三种不同的方式来为大家讲解一下。首先第一种的话就是 这种有厚度的窗帘杆滑轨，这种窗帘杆的它的一个优点就是它的做工比较好，比较比较结实，整个滑轮的滑动会非常丝滑。它的缺点也很明显，就是因为它有厚度，它相当于这样装在型材上面的，它整个窗帘挂上去之后，它 窗帘和那个衣柜之间他会有两到三厘米的一个缝隙。我接下来会为大家讲解一下怎么安装。一般这种有厚度的窗帘轨道他都会配这种小零件， 这个零件呢它整体是长这个样子的，我这个选的是侧装的，侧装就需要你把这个螺丝从这个洞里面穿过去，然后去跟铝芯材做一个连接。我选择的是这种 m 三乘八的一个螺丝比较小哈， 然后从这个洞里面穿过去，然后这一面去用一个 m 三的一个梯形螺母固定住，之后我们只需要把这个，我们只需要把这个螺母穿到这个里面去，再去用这种内六角的一个扳手去给他拧紧就可以了。 好，这样就是装好了一个，我这个衣柜是两米一的一个宽度，装一个四个左右就已经很稳了。现在给大家展示一下为什么他会有缝隙哈，就是因为他侧装，他是通过这个位置去跟型材做一个连接，这个位置去用来卡整个窗帘轨道，那么就会导致 型材跟滑轨之间他是有这么宽的一个距离的窗帘我们是挂在这个环上面的吧，所以 窗帘他跟我们的型材之间他就会有这么宽的一个空隙。好，第一种有厚度的窗帘轨道，我们讲完了之后，我们再来讲一下超薄的窗帘轨道是怎么安装的，这也是我现在目前在用的一种窗帘轨道，他的一个优点呢，就是我的窗帘跟 衣柜之间它是紧密贴合的，它中间是没有像那种有厚度的窗帘轨道一样，它有缝嘛？然后这种它就是完全没有缝的，它是可以贴着我的衣柜的，但是它的缺点也非常的明显，它的缺点就是它拉动的时候其实没有那么顺滑吧，只能说能用， 但是你拉他就是不够丝滑，没有那么好用，但是我还是会选择，我目前还是会选择这一种，他没有那么丝滑我也能接受，因为他比那种厚的轨道他会更防灰尘一点，因为他贴衣柜贴的比较紧。那么接下来我就给大家讲解一下这个是怎么安装的。 好，先给大家看一下这个超薄的窗帘轨道，他其实整个厚度就只有这么厚一点点，这样可以看到大概就几毫米厚。超薄的窗帘，我的一个窗帘 它安装之后，它是直接贴合到我们的一个衣柜上的，所以它防尘效果会很好。这是一个装饰条，它本身是装在这个这个东西中间挡这个螺丝跟中间的一个连接零件的，把这个装饰条拿开之后， 好大家可以清晰的看见他其实每隔一段距离，他中间就会有这样的一个孔洞啊，比如说这边有一个，然后这边有一个，一直到那边他是大概每隔四十厘米左右吧，他就会有一个这样的孔，这个孔呢就可以去装螺丝跟梯形螺母 去跟型材固定，就跟我装那个有厚度的窗帘滑轨的安装是一样的，只不过是有厚度的窗帘滑轨，他会单独有一个零件去安装到型材上，但是这种超薄的就没有，他是直接在这个轨道上面去开的孔， 直接在这里连接就行了。然后我们来说第三种，也是我装完这个窗帘之后才发现的，就是直接将这个滑轮装入型材这个槽里面也是可以的，这个滑轮是超薄轨道的滑轮，我现在装的这个轨道的滑轮多的，他是可以直接从这个侧面， 我这个是二零型材，直接可以嵌到二零型材的这个卡槽里面来。直接把窗帘挂到这个上面其实也是可以的，但是 他他就是会更加的不丝滑，如果你是挂那种小的短帘的那种很小的那种小短帘的话，我觉得是可行的，但是你要像装这种很长的这个窗帘的话， 我觉得他拉起来有点太不丝滑了，所以还是装这种大窗帘，还是建议去配个轨道，会拉起来会稍微舒服一点，这也是一种办法。 大家有什么其他的问题，或者是有更好的一个型材安装窗帘的方法，都可以在评论区踊跃发言，我们大家就交流一下嘛，然后这期视频就到这里了，我们下期再见，拜拜。
98高高的家

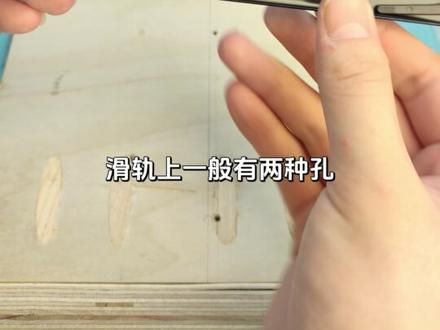

01:07查看AI文稿AI文稿新手做个铝型材抽屉，可滑轨总装歪合不上滑轨到底怎么精准定位？其实很简单，第一步，先量一下滑轨第一个螺丝孔离底部的距离。第二步，把面板下方突出的这段给剪掉，得到的尺寸就是我们子导轨的安装位置。 我们先按照两个标点的长度画一条线，再沿着高度的位置延长辅助线，然后把子导轨拆下来 拧螺丝固定，下抽盒搞定了，那上抽盒就轻松多了。首先把上抽屉的合体压在下抽屉 上，面板对齐，然后把滑轨拉出来，对准螺丝孔做个记号，最后顺着记号延长辅助线定位就搞定了。很多新手划线划准了，但装上去还是歪的。悄悄告诉你，滑轨上一般有两种孔，长孔和圆孔，长孔就是给你纠错用的， 我们可以先拧长孔推进去试一下，如果撞了就可以松开一点，上下微调一下再推进去，不撞了就可以在小孔拧螺丝固定了。照我这法子装推拉绝对丝滑！你觉得 diy 里最让人头秃的步骤是什么？一起唠唠！
992铝型者
08:22查看AI文稿AI文稿雨行材家居实操课程第七集，今天和大家说一下在我们安装的过程当中遇到的滑轨， 滑轨是我们安装完取雨行材之后是必备的一个东西，它会涉及到抽屉，涉及到承板， 那么在安装滑轨的过程当中还分两种，一种是侧滑，什么是侧滑呢？顾名思义就是这座滑轨装在侧边， 这个叫侧滑，还有一种呢叫底滑，就是滑轨架在型柴的上面，这种叫底滑啊，给大家看一下实力啊， 这个滑轨在侧面侧滑， 这边滑轨在铝型材上面，不是侧边啊，上面这个叫地滑 好。当我们在安装滑轨的时候，一般也会选择不同的长度，比如说是 五百、五百五，四百四百五，那么很多时候， 尤其是新手，他会出现什么问题呢？就是滑轨的长度合理，旅行才预留的长度不一致，或者是说他的孔位 上面的孔位啊，无法安顿到新才的巢里面去。比如说啊，这个 这里有个不好吧，这里有个孔，这里这次这里有个孔，那么当我们安装的时候，这个孔是可以进去的，但是另外一个孔是进不去的。遇到这种问题怎么办呢？ 很多博主就会跟你们说啊，你这里要加一个新菜，比如说加一个新菜， 下面这里加一个型材，然后这个型材呢，正好可以和和瓦轨上面的孔位对应加上去，然后在旁边两边用角码连接， 加新材呢，第一呢耗费时间，第二呢，嗯，可能呢，你还没有这样的新材，因为很多家里可能没有切割机。其实有一个办法，比如说 你的孔位不对啊，这个地方没有孔，这一边有孔或者两边都没有孔，你可以用这种垂直角码来代替型材， 直接把垂直角码装在型材的上面，相当于说把它的孔位进行延伸了， 这样子他的孔位他就可以把寡轨道安顿在星台上面了。 如果是这样子一个结构其实也是很稳定的，他是基本上是相当于是星柴了，这是底滑侧滑是一样的道理，比如说 这有这里吧，这里大便不够，是不是？或者是说这样这边不够，这边不够的情况，下面也可以用这个方法 加上一个垂直胶吗？ 如果是这种情况的时候，他可能如果说你的抽屉或者呃承板上面的承重很涨很大，那么他可能这样会滑动，对不对？不用担心，你还可以加一个这个， 哎呀， 把这个加下去， 先撞射着你的滑轨，可以撞到这这一侧，像对面是就是这样的结构啊， 就这样那个结构滑轨可以上去这样子，同时呢在这个下面 看懂了没？这样完了再做一个支撑，支撑 相当于就是这样的一个结构，这边锁一个，锁在形态上面，这里也锁一个垂直胶吗？这样的话是基本上可以代替一整根长长条的形态。 如果说你不想加形态的话，可以用这种方法，比如说再看这里， 这里就是为了配合轨道加的两个星柴啊，过来， 当你的轨道第一个孔孔位进去之后，这两边的这两个竖的星柴，你看他家他是用的是角码，然后他是可以移动的。 其实如果说你可以提前预知这个孔位的时候，你就直接把这两个刑柴啊进行打孔连接， 就不需要临时变动，这个叫呃，刑柴。如果说你没有这样的，没有御装这种， 你想这里装一个的滑轨怎么办呢？其实就可以用刚才那个垂直角码，用垂直角码来代替星柴。看这眼， 你看是不是垂直角码直接可以代替星柴，然后滑滑拐角都在垂直角码上面， 其实承重是一样的，但是它会很方便，非常方便，而且也很稳固。
159我的铝型材全屋家具
02:26查看AI文稿AI文稿哈喽，呃，给大家说一下这个三零三零的旅程材怎么安装抽屉的叫什么？抽屉的滑轨，我买的是。呃，忘记具体多少尺寸的，然后怎么安装呢？是准备这几个，一个是滑轨，然后是一个传奇螺母， 然后是一个平头的，四个传奇功能，还有一个四个的，四个的平头的那六个小螺丝一厘米就够了，不用太长，一厘米合适。然后具体方法就把这个先把这个打开，然后把这个手工给他推回去， 我们把这个螺母螺丝先拧上，这因为这正好中间有孔洞嘛，然后螺螺丝块，然后装上去，然后把穿上螺母先稍微带一点，不用螺丝 稍微带一点。是然后是是这样的，然后怎么安装呢？ 看一下当时安装之后的效果，这只手安装完了，安装完之后，然后到时候按上打上那个，打上那个抽屉，然后就是这样把这个 这个可以放到那个烧烤里 先打死，然后就是这个到时候再到时候再 没打招呼，所以呢又会影响你的丈夫。
211啊哈一掌击飞
00:16查看AI文稿AI文稿今天教大家旅行才怎么加抽屉，先装一根拉杆固定好，抽屉上我们开好的有孔抽屉卸下来，把抽屉框架用螺丝固定到拉杆上，再把卸下来的抽屉装上去，这样就装好了。
00:44
00:57查看AI文稿AI文稿今天分享旅行才抽屉的安装方法，需要用到的材料有抽屉外层、面板、滑轨以及梯形螺母。内六角螺丝。先将滑轨拉开，按住卡扣，抽出单层的滑轨，大的这一部分要固定在旅行材上。 将螺丝从内侧穿过梯形螺母，轻轻拧上去，抽屉的外层板两厘米，厚度 为了和铝型材齐平，滑轨安装的位置往后一两厘米，螺母卡进铝型材内侧拧紧，接着测量上一个抽屉底部到铝型材的距离九厘米。我选的二零二零的铝型材抽屉层板二十厘米，在层板与抽屉底端对齐的情况下，这个滑轨要安装在靠近面板侧，距离抽屉底部十厘米的位置， 做好标记，钻孔拧上螺丝就可以推进去测试了。接着安装抽屉面板，可以先画线对齐，靠墙进行钻孔固定，推回去测试，抽屉就组装完成了。
