深度千分尺的使用方法

这就是你在学校怎么都搞不明白的千分尺使用方法，原来就是这么简单，仔细听哈！千分尺通常分为外径千分尺、内径千分尺和深度千分尺。我们今天重点来看外径千分尺。首先来认识它的结构， 这是 u 型框架。千分尺的主体呈 u 字形结构，通常由铸铁或钢等高强度材料制成，主要作用是保证整体的稳定性和耐用性。 这是真座，它固定在框架的一端，用于支撑背侧物体。这是主轴，是一根可以前后移动的圆柱形杆，当主轴与真座夹住背侧物体时，就可以进行读数。这是圆筒，它包覆在主轴外部，上面刻有主刻度，单位是毫米。 这是微分筒，通过旋转，它来推动主轴移动。微分筒上也刻有刻度，用于读取更精细的小数位数值。还有一个非常关键的部件是极轮止动器， 它相当于一个保护装置，可以防止主轴被拧的过紧。使用极轮时，它会自动施加恒定的测量力，从而保证测量结果的准确性。最后是锁紧装置，它的作用是在读数时固定主轴，防止测量过程中发生移，影响读数。 那到底该如何正确使用千分尺呢？首先在测量前要确认千分尺和被测物体表面干净，没有灰尘，这样才能获得准确的测量结果。使用的第一步，要做零位校准。 先旋转微分筒，让真座和主轴轻轻接触，然后再旋转极轮止动器，检查刻度是否对准零位，如果没有对齐，就说明存在误差，需要先进行校准，避免影响后续测量。 第二步，把被测物体放入千分尺中，让它位于真座和主轴之间，缓慢旋转微分筒，直到物体被稳稳夹住。这里要特别注意，千万不要用力过猛，否则可能损坏被测物体。 随后将吉伦尺动器旋转两到三圈，从而保证施加的测量力恒定，确保测量结果准确可靠。第三步，读数。 将千分尺举到与视线齐平的位置，仔细观察圆筒刻度和微分筒刻度。首先读取圆筒刻度，圆筒上共有二十五个主刻度，每一格代表一毫米， 每个主刻度之间有一个子刻度，表示零点五毫米。读取完圆筒刻度后，再来看微分筒刻度。微分筒的刻度非常精细，当微分筒旋转一整圈时，圆筒上的读数会前进零点五毫米。微分筒通常被均分为五十格，每一小格代表零点零一毫米。 读数时，观察微分桶上哪一条刻线与圆桶上的水平直角线完全对齐，然后将该刻线对应的数字乘以零点零一毫米，就得到了微分桶的读数。如果微分桶的刻度线没有对齐的情况下，该怎么读呢？这就是千分尺的孤独值。 微分筒每格是零点零一毫米，把每一格均分为十等份，那么精度就来到了零点零零一毫米。这个孤独值是为了进一步提高测量精度，精确到小数点后三位，也就是千分位级别，这也是千分尺的由来。 那么千分尺的完整读数值就是圆筒加微分筒再加孤独值，得到的就是最终测量结果。举个例子，如果圆筒上显示为八毫米，并且还能看到一个零点五毫米刻度，那么圆筒读数就是八点五毫米， 再看微分筒，发现与基准线对齐的正好是第二十五条刻线，不需要孤独，那么微分筒读数就是二十五乘零点零一毫米，也就是零点二五毫米， 两者相加，最终测量结果为八点七五零毫米。好了，现在你已经学会了千分尺的使用方法，最后考考你这个千分尺的测量值是多少呢？

千分尺的读数方法，一、使用前先叫对调零。二、将弓箭放上去，调微分筒。三、当快到弓箭后，调侧立装置，直到听到三声咔时停止。四、读整数部分读上尺，完整格数等于九五。 读小数部分先读下尺。半刻度线露出读零点五，不露出就读零六、读微分筒。零点三六五七九加零点五，加零点三六五，等于九点八六五毫米。

今天来认识一下工业上另一常用减距深度千分尺， 是一种专门用于高精度深度尺寸测量的精密工具，通常精度为零点零一毫米。核心设计是用一个坚固的测量基座作为参考平面，通过可更换的测量杆深入背侧部位，精确读取深度值。 先认识一下各部件名称，接下来介绍具体测量操作步骤。一、检查与清洁检查深度千分尺的主题和附件是否齐全无损坏。这里有不同长度的测杆， 可以根据背测弓箭、背测深度不同选择合适长度的测量杆。这里可以看到精度是零点零，一量程是两百，如有油污或灰尘，用专用软布或镜头纸清洁， 确保测量杆和基座端面干净平整。测量前需要先归零校正，是保证测量精度的基础。这里用二十五的测量杆归零， 将测量杆有豁口一端朝里，牢固的安装在尺架上，推进最底部，确保其不会松动。拧动旋钮，把测杆完全收入尺身。将深度千分尺的 测量机座底面平稳的放置在一级平板或标准两块面上，这里放置在大理石桌面上，用手轻压机座，使其与平板完全贴合无晃动。旋转截轮旋钮， 使测量杆尖端缓慢轻柔的接触平板表面，听到三声咔咔声停止旋转，立即锁紧。锁紧螺钉。观察微分桶上的零刻度 是否与固定套筒上的机准线对齐。这里现在是对齐的，表示精准无误。可以下一步测量操作， 如不对齐则需使用调整扳手进行校准，具体步骤可参考上其千分尺校零调整步骤。接下来是测量操作，先松开锁紧螺钉，再粗调旋转微分筒， 使测量杆快速下探至接近孔底，将深度千分尺的测量基座底面平稳充分的贴紧在背侧工卷的上表面基准面上，用手轻压基座两侧， 确保测量过程中保持稳定贴合无翘起。然后旋转极轮旋钮，让测量杆缓慢下探，直至听到咔咔声时立即停止旋转， 表示测量杆已接触到底部，此时锁紧锁紧螺钉开始读数，将深度千分尺垂直平稳的取出，避免倾斜导致测量杆位移。接下来开始读数，保持视线垂直尺身。 先观察固定套筒上微分筒边缘所露出的刻度，这里基准线下部分一刻度为一毫米，二十五露出表示测量值接近，但是不足二十五，所以读二十四。基准线上部分一刻度为零点五毫米， 这里刚好在刻度线上读零点五，这样固定套筒部分读数为二十四加零点五等于二十四点五。再看微分筒部分，读取微分筒上与固定套筒基准线对齐的刻度线，这里在第一和第二格中间 一刻度为零点零一，所以孤独零点零一五，这样整体读数为固定套筒读数二十四点五加微分筒读数零点零一五等于二十四点五一五。 接下来增加一个测试题，读出图片中的数值视频，结尾处有答案，接下来善后归位，先松开锁紧螺钉，将测量杆拆下，直接拔出即可。 用无尘布再次清洁基座底面和测量杆尖端，旋转为奔桶，保持尺寸位置调整适中。将深度千分尺及附件放回专用盒内，检查附件干净整洁齐全归位放好，盖上盒盖，妥善保存。 接下来一起总结一下评论区留言六六六，送教程讲解，点关注不迷路！

三量深度千分尺，用于测量深度，光滑测量面，保证测量精度，刻度清晰，读数准确。侧头可轻松拆卸，配备多规格侧头，滑动顺畅，测量使用更便捷。 测量一下这个小孔深度， 得出测量结果，一点八亿五毫米。关注三量，了解更多测量！

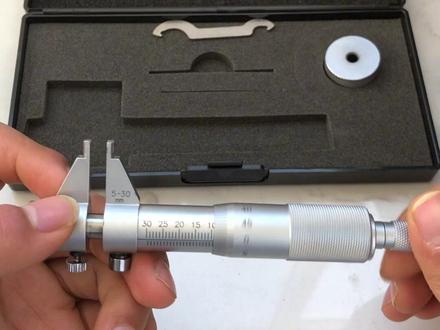

挑战一天，学会一个新技能。今天学的是使用内镜千分尺、油表卡尺可以测量物体的内镜，内镜千分尺同样也可以，而且精度更高。我们可以看到它由套筒和微分筒两部分组成，套筒上共有二十五个主刻度，每个主刻度之间是一毫米， 两个主刻度下面还有一个细分刻度，细分刻度与主刻度相差零点五毫米，而微分筒上的刻度共有五十个小格，每一小格代表零点零一毫米。测量之前先校准归零，将测量爪放入校对环规内，然后转到后面的极轮， 当听到咔咔两声后停止转动，拧紧下面的紧固螺丝，取下校对环规，用扳手扣住这个孔进行调整， 直到套筒水平线与微分筒零刻度线对齐。假如我们要测量这个装饰盖的内径，先把它的两个测量爪放入装饰盖内部，然后转动后面的吉轮，当听到咔咔两声后停止转动，锁紧下面的紧固螺丝， 然后就可以读数了。注意它与外径千分尺的刻度是相反的。被微分筒挡住的主刻度和细分刻度是需要读出来的。先看套筒上半部分，这边是十九八，刚好被挡住了，那么整数部分就是八毫米。 接着看下面的细分刻度是否被微分筒挡住，挡住读零点五，不挡住读零。我们这边可以看到主刻度九和八。下面的细分刻度被挡住了，那么小数部分就需要加上零点五毫米，那套筒读数就是八，加零点五等于八点五毫米。最后读微分筒上的数值，找到与套筒水平线对齐的微分筒刻度线 这边可以看到二十五与套筒水平线对齐，那么微分筒的读数就是二十五乘以零点零一等于零点二五毫米，那最终的读数就是套筒数值加上微分筒数值，八点五加上零点二五等于八点七五毫米。

千分尺怎么读数？一、使用前先叫对调零。二、放入背侧弓箭后，旋转旋钮，直至二者间距略大于物体，最后旋转微调旋钮，听到咔咔的声音，表示测量好了。 三、读数我们先看固定刻度基准线，上端一格代表一毫米，一共九格，也就是九毫米。下端是半刻度，一格代表零点五毫米。读数时，半刻度线超出上端刻度的读零点五，不超出就读零。 目前看是超出的，所以读作零点五毫米。接下来再看可动刻度，也叫微分筒。首先观察基准线对准哪里，固定刻度的基准线 指向十一格，整十一点零乘零点零一毫米，等于零点一一零毫米。然后将固定刻度上下端读数和可动刻度读数相加，得出最后读数九点六一零毫米， 这个零表示孤独，千万不能省略。接下来我们变动一下千分尺数值，看看你学会了吗？
