天正暖通风管上翻弯怎么画

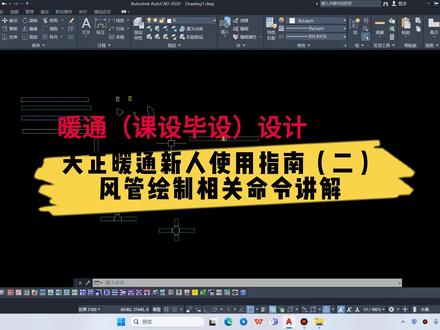

hello， 同学们好，今天给大家来详细的介绍一下咱们的风管以及风管相关的一些命令。嗯，对， 首先呢我们打开左边的工具栏里边的风管，点击这个设置， 里边有系统默认构建计算设置材料规格标注法兰，其他一共是这些项。那么呢首先系统设置这个里边是，呃，不需要我们做修改的啊，一般情况下， 然后是默认构建，默认构建里边的弯头我就使用这个是没有问题的，圆形弯头也没有问题，矩形的变径，圆形的变径也都没有问题，然后这个三通的话是需要我们修改一下的。三通，我们使用这个三通，对， 圆形三通不需要修改，四通的话也是我们，哎，使用这个四通对，好，呃，那么这个里边主要是修改的矩形的三通跟矩形的四通， 然后是这里有个会制角度锁定会制角度，呃，这个东西，嗯，怎么说呢？呃，可可以锁定也可以不锁定，这里的话，呃，我们先不讲，等后边的话再呃再说，再讲一下这个， 然后然后计算设置不用改材料规格这个地方也不用改标注这里，呃是需要改一下的。呃标注这里呢？有后缀的话 他有的版本，这会有那个单位，呃，咱们在那个标注在画绘制完图纸之后进行封管标注的时候，呃一般是不带这个后缀单位的，对，所以这个呢我们就删掉他， 然后是这个不需要修改法兰，也不需要其他这里，呃，其他这里的话是，呃，我们之前在那个问题的那个更新的视频里边说过，就是显示被遮挡图形，对，这个给他点上， 呃，这个，对，嗯，然后的话我们看一下，呃，别的就不需要了。然后这个单线跟双线的话，也是一会我们再讲那个封管绘制的时候，给大家演示一下它的作用，那么这些就修改完了，点击确定， 嗯， ok。 然后呢我们来看接下来要讲的封管绘纸，点击它啊，对，我们可以点击这里的封管绘纸，呃，也可以点击下面的这个，当然也可以用那个快捷命令， 有这三种方式，我们之前的视频里面说过了，大家用哪一种都可以。嗯，然后这里边的话，首先最上边是管线类型，呃，第一个是新风，对，是这样的，那么可以我们可以看一下， 这个是宋风排风，呃，就是 我们在图纸上如何区分他是送风管啊，排风管啊，新风管就主要是通过颜色，这个的话可能跟呃，大家使用的那个天正的版本有关系， 有的天正版本排风不是这个颜色，呃，大家等会啊，我看一下，这个是通风啊，我们看一下排风，对， 嗯，排风，对，主要是通过颜色来区分的，所以大家在进行图纸绘绘质的时，绘制的时候一定要清楚自己绘制的是新风，排风、送风还是回风， 这个一定要搞清楚，不要把这个选错了。然后这个是风量，风量的话一般就是呃房间的风量， 然后主干管就是支管的风量，干管的风量，风机的风量，房间的风量，这个就是具体情况具体去输入。然后是这个就是具体的管径，呃宽跟高，呃尽，我们暖通的话，尽量让他是那种稍微扁一点的， 扁一点的风管，然后这里会显示一些风速啊，比模组啊、延长阻力啊这些，大家就上之前的视频也说过，呃，这个风速呢，是跟具体的房间 好风管的位置、噪音的要求有关系啊，后面会讲， ok， 然后其实呃风管会指我看一下， 对，然后这就没有关。然后是立管，立管的话它也是跟那个是一样的，也是要区分管线类型，有新风， 呃，新风、送风、排风。首先我们拿就拿这个新风举例，是这样的，绿色的，然后是风量，是这个风量是一千，然后是其实他跟那个，呃 平面上画的就是他跟咱们之前画的这个是一样的。呃，唯一不一样的，他是有一个起起点标杆跟终点标杆，比如说是我们画第一个是零杠三，然后再给他画一个 从零到六，嗯，对，我们可以对比一下一会，然后下边这些宽度跟高度这些跟 啊这个都是一样的。然后我们如你看一个是，呃起始高度是起点是零，终点是三，这个 是起点是零，终点是六，那么我们对对比一下，嗯，点这个的话就可以进入三维。对，你看大家应该懂了吧？这个相当于就是竖向，一个是平面，一个是竖向， 这是那个从零到三，这是从零到六。哦， 然后这里边还有什么弯头 变径、椅子弯，呃，这些都是一样的，它都是一些管件的局部构建。弯头变径，嗯，看就是，呃， 呃，比如他这个相当于就是有一个小的那个，比如说四百乘四百变成六百乘六百，中间连接的一个管件，对，这个是一字弯，我们来演示一下他们都是在什么情况下应用的， 还有下面的三通，四通我们拿了新风管来举例，风管汇聚， 比如说，呃， 嗯，等一下把它又放到这儿，比如说弯头， 哎，对，是这样的。还有变镜，变镜的话我们可以这样来 变经，这个我们给它改成八百乘四百，对， 然后椅子弯，椅子弯的话就是这样， 嗯，对，然后我们可以切换到这个三维式图里边看一下，对，它就相当于这样走，对，就这个样子， 这是那个弯头，这是那个，呃，变径，这是那个椅子弯， 然后再看一下三通跟四通， 三通我们用的是这个， 哎，对，就是这样， 当然可能大家是这样，首先是三通是这样的，你点击三通选择样式，我们就选择这个，然后选择连接，连接的话，你看他这里说的是群，请选择三通连接的风管， 这样，那么就是这两个，点击主风管就是选择这个， 然后是这里还有四通，四通其实也是同样的道理， 四通选择这个连接，对， 然后我们进到三维式图里边来看一下，嗯，对，你看这就是那个三通，四通，三通，三通的连接件，四通的连接件连接勾件，然后退出这个三维式图， 然后这里还有一个变高弯头，呃，这样的话变高弯头是这样的， 变高弯头它体现的是三维空间，呃，你在平面上是没有办法，呃，就是去 分辨出来的，你看它这下边是不是显示，请输入原封管的，原封管的新标杆，比如说我们原封管的新标杆是零， 呃，打打零，然后点回车，然后取等会儿，对，然后这个风管的标杆我们给它梳成三， ok， 你 看，呃，这 风管弯对变高弯头，你看就是这样的，我们到那个哎，到三维式图里边可以看一下，看 他这个封管就是相当于是标杆是零，这个封管标杆就是三对。 然后还有构建换这里的构建幻象，其实比如说构建你点击它，点击它， 就是首先你左击这个构建换向，你要选择你那个换方向的这个构建，然后再点击这个构建，然后右击，哎，他就换过来了，四通同样的道理，点击他，再点击这个右击，对， 然后是系统转换，接下来给大家讲一下系统转换。 呃，系统转换的话先点击系统转换，然后呢？比如说我们把新风转化为排风， 点击这个图面拾取，点击这个新风，然后选择转化的范围，然后确认，哎，它就变成排风了。 呃，这个就是这个命令的话，我目前是没有遇到过的，就说我们就是你用这个命令，很有可能是你大面积画图出现错误的时候可能才会用到。 那我们再来尝试一下新风给它转化成排风，比如说我们是这么一大片。 yes， 然后这些啊， 比如说你这些是原本是要画排风的，但是你是用新风管画的，那么这这样一这样就可以把它们呃一把，它们全部都直接转化为排风系统。对， 我们给改回来， 然后我们来介绍一下这个局部改管， 这个局部改管的话就是偏，首先是有一个局部偏移，比如说 他说选择第一个偏移点，第二个偏移点选择偏移距离，嗯，对 对，你看一下 这个就没什么好说的， 局部改管它除了能够水平改之外，还可以改变它的高度， 你看，嗯， 你看在三维式图里边，你看这两个还是六米九，这个就变成七米四。 然后下面这些命令里边，呃，相对来说 比较有用的就是这个打断合并，就是打断他这种打断就是插入法兰的打断， 刚才他是刚才没有加入这个打断的时候，他是一整根封管，现在他其实就是三份互相独立的。 当然这个打断合并的话还有不插入法兰的，嗯，是这样的， 可能用的比较多的是这个吧，插入打断符号的，对，这样的， 然后合并的话就很简单了，对，就是两根风管给他合成一根风管，然后下面的编辑风管跟 和编辑立管，其实这两个命令是不太需要用，就是不需要用到的。你比如说你想修改这根，想修改这个封管，编辑这个封管的话你直接点击它就可以， 你就不用单独再去这里去说去点击编辑封管和编辑立管， 对，这个滤管也是直接点击进去就可以。好的，谢谢大家，今天就讲到这里了，希望我的讲解能帮到各位同学，然后希望各位同学呢能够一箭三连，多多支持，谢谢。

我的版本是二零二零暖通 v 六点零，界面是这样的，不过个版本的基本功能是差不多的。绘制风管，从左边菜单栏里面找到风管选项，点击会出现以下菜单。 设置里面可以设置风管类型、各个部件类型以及一些基本设置。一般我们按照初始设置就行。 点击风关绘制，弹出属性框，在这里面可以根据需要设置风管的各个参数。绘制时要注意风管的风量、 风管尺寸与风速之间的关系，这些参数要根据规范计算。储量这个有空 细了风管的标高，根据现场的实际情况进行布置，注意好间距，预留出法兰、保温等距离。设置完这些参数后就可以在屏幕上绘制就行。绘制完以后双击风管也可以更改其属性。 绘制立管时要注意起点标高和终点标高， 这个我们可以在三维观察里面看出。 风管的属性是风管里必不可少的， 如尺寸、标高等，这些会自然风管都要标注出来，重点是要让看图的人能看懂。风管。标注既可以在一开始的初始设置中设置好， 也可以在绘制完风管后，在左边菜单栏专业标注。第一风管标注里进行标注。我一般是绘制完风管后统一进行标注。 风管与风管之间的连接部件有万头、三通、四通、电径等。 绘制弯头时，点击弯头命令，可以选择弯头的类型，然后选择选择两根风管， 风管与风管之间就会自动生成弯头，当水平风管与立管生成弯头时，两管的中轴线应在一条水平线上。 绘制三通时，点击三通命令后，可在弹出的对话框中选择需要的三通类型，然后对风管进行连接即可。 四通的连接逻辑和三通一样， 遗址湾可以连接同一平面上不同水平面积的风管，也可以连接不同的标高 做高低弯。大姐 选择变性命令， 可对两个不同尺寸的风管进行变镜处理， 这些风管的部件可根据现场情况和需要进行连接。

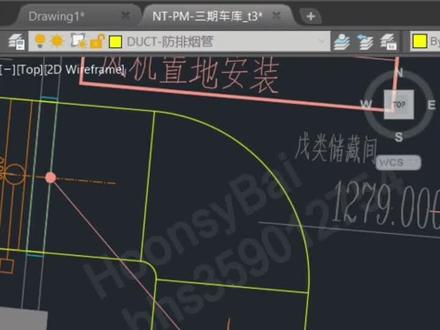

圆弯头，五百九十 半夜没睡， 输入命令， 输入 s 修改内搅拌镜， 选择风管的四条边 弯头和标注，自动完成 下次操作，自动记忆上次修改的半径，无需再次输入。

应网友的一些要求呢，今天开始呢开始录制一些关于如何用 cd， 就是不带插件的 cd， 如何用 cd 绘制一些分管的弯头，三通、四通、边境等等这些异形件。 然后呢今天我们开始讲，先来讲一下如何去绘制弯头，我们首先打开张图纸，打开张图纸这个图纸还是比较规整的，我们随便找一个弯头， 那我们这个弯头呢可以看到呢他这个内弧的半径呢是比较大的，我们可以用嗯这个注视里面的这个按钮，这个里面有一个半径的按钮， 来标一下他的半径是多少，他可以看到他是半径是六百二十五的，是比较大的，其实是不需要的，那那么把他原来的， 我们先把他原来的删掉，我们要在这里补一个新的，我们新的弯头，那我希望我的新的弯头的内裤半径呢等于两百。先假设一下我们内裤半径线，如果说先设置成两百，我们该怎么去 快速的把它给画好？首先呢我们要学会一个命令叫 f 命令，他是到圆角的命令，如果这个 f 命令你不知道怎么你想认鼠标点的话，你就在默认里面，在这个地方，这个地方有个圆角， 他就是导员讲的命令，他跟 f 一样。这个命令输完之后呢，你先不要超级去点滴一个对象，你要先把他的半径修改好，因为你可以看到这下面有一个当前设置模式，等于修剪半径等于零。那如果我希望我这个内弧是两百的话，那么我们 就需要，我们就需要把这个半径修改成两半，怎么修改呢？我们可以点击这个半径，点击 他也可以直接输入啊，可以直接输入啊空格，然后呢他就会提升你指定圆角的半径，我们设置成两半，然后空格，这个时候呢我们再来操作，再再点取一遍，再点取他对应的另外一点变， 这样的话呢这个二等于两百的半斤呢就做好了。现在呢我们来做一下他外面的一个，外面的一个， 外面的一个这个圆弧呢，他的半径呢怎么计算呢？其实很简单，就等于他就等于我内弧的半径，加上我的风管的宽度，我们可以看到风管的宽度等于一二五零，我的内弧半径等于两 两百，因为我们刚才自己设置的，那他加一起就是一四五零，所以呢我们再来执行一次 fm 零，半径呢我们修改成一四五零， 然后呢我们点取两条边，这样的话呢这条圆这条弯头就做好了，这个弯头做好呢，你可以看他少一点东西啊，找了一个发蓝两边的发蓝线，我们用直线命令 l 命令 画条直线，把它补上，点了点空格，然后再点把它画上，在空格结束 好了，这个弯头呢就画好了。最后一步呢，我们需要把这个弯头内弧等于多少，把它标注在图上，这样呢大家一看呢就能看的出来，就不需要去量了，所以我们就再次再次去找到出生，找到这个半径， 我们把它标记进去，这样就这个弯，这个弯头呢就很完整的去做好了啊，其他的弯头呢都是可以用一样的方法。嗯，那今天的视频呢就到此结束了，我们下一期来讲一下如何去 啊？修改或者是绘制他的边境，这个边境在风光里面也是很常见的，请我们期待下次的啊视频，谢谢大家。

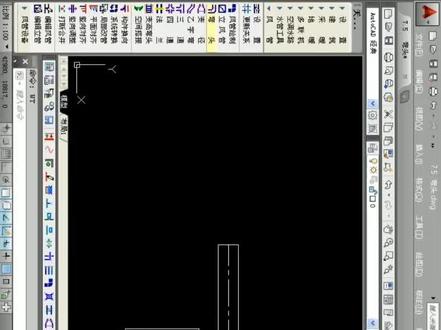

弯头命令，在命令函中输入弯头快捷命令，这样回车键在打开的弯头对话框中设置参数， 再双击左上角的弯头图形，在回流区中选择要插住弯头的两个分管，按回车键 即可完成插入弯头的操作。最后结果如图所示。

e 字弯命令在命令函中输入 e 字弯快捷命令，并按回车键，打开 e 字弯逗号框，在其中设置参数，然后单击连接按钮，在回推区中点取基准分管， 再点取第二根分管，按回车键， 单击取出按钮，即可完成椅子 one mini 的操作。结果如图所示。

立方管命令，在命令函中输入立方管快捷命令，并按回车键，在打开的立方管布置对话框中设置参数， 然后在画对区中点取插入位置， 按回射键，即可完成立方关闭连的操作，结果如图所示。

以四百风管爬高三百水平长度八百为例， 是你 四位。 今天来点菠萝炒菠萝果、菠萝盖和炸香肠、青红膏、 骑马熏鸡汁和皮牛肉片。挑花生酸豆啊，挑黄瓜和挑黄瓜。

一刀切的风口弯头怎么改？跟着我的镜头来次风口弯头，只需找三个点啊，一刀切的风口弯头啊，找三个点，咱看看这三个点是怎么找的。第一点，首先是从这来进来五公分啊，进来五公分，然后第一个点找到了，然后，呃，第二个点还是这个平移过来五公分，他也是五公分，然后 这个风管，这个风管举例啊，还是配料举例，一百四，这边是一百四，你就从这个点从第一个点画到这个地方也是一百四啊，这是一个等腰四十五度三角形啊，这边是多大，你这边就就画多长啊，然后把这二点和三点连起来。好，三点也找到了啊，现在咱开始割一下，反转一下啊，看看是不是九十度啊，验证一下这个方法管不管用啊。 好了，兄弟们，现在已经切割完毕啊，现在来验证一下它这个方法可不可行啊？呃，这个方法是没有废料，而且只需要一刀切啊，比较快捷省事。但是呢，这刀切的就是公主大切啊，公主大。然后咱是用的这个瓷砖的缝啊，它是九十度啊，瓷砖的缝是九十度，好，看来这个方法很可以啊，很 ok 啊，兄弟们，如果没听明白的，想了解更多知识啊，晚上来我直播间。

这种风管的弯头怎么画呢？我们先在左边画一个平行四边形，这个对大家来讲应该没什么问题，留出一段距离，在右边再画一个大小相同，方向相反的平行四边形， 沿着原来的图形往外面扩大一圈，并且再给他一个厚度， 这样就有个法兰边的效果了，你也可以把它看作是两个框框。接下来最关键的步骤来了，把左右两头对应的点连接起来，注意被遮挡的部分不要画出来了， 或者用虚线表示，外面大圆弧，里面小圆弧，再把上面的圆弧复制下来，这样基本框架就完成了，最后在这边缘上 打几个小圆孔。关注我，每天分享你实用的手绘知识，有需要的同学欢迎加入我们的学习。

哈喽大家好，在我们看通风图纸的时候，你是否会出现过这种情况，在图纸上会看见很多风管，然后叠加在一起，那这个我们专业术语称它为什么呢？ 那么今天废话不多说，直接上干货，今天我来为大家详细讲一下这个问题啊，图片中这种管子交叉啊，这种纵横在一起，然后相互叠加这个方式在我们的通风专业术语里叫他翻弯。我们之后看通风图纸的时候，我们在图纸上发现这个问题啊，并且 图纸上封管的高度一样，那么后期施工的时候，这个部位这个地方他必做翻弯。接下来我用一张详细的一个图纸，然后给大家解释一下啊，首先大家可以看到我现在这个图纸啊，这个图纸由于设计者的话他做的比较细啊， 他就把需要分弯的标记他给做出来了，那么大家可以看到我鼠标指的这个位置啊，他这个封口出现了断裂，然后接口处那有人问， 哎，我这个风管他是断的吗？他其实不是啊，这个的话他就表示他是需要一个翻弯，他是一个接口然后断口的表示。那么翻弯是什么意思呢？就如图所示，在我们图纸上可以看到啊，这两端接口处中间有一根风管给他挡住了，对不对？那么需要绕过这个风管， 把接口处然后给他连接起来，连接好然后再封管行业我们称这个步骤我们就叫他翻弯，那么绕过的方式我们会做一个 s 弯，然后给他连接起来， 那么具体的连接方式以及翻弯的高度，我们要看实际施工现场啊，师傅是如何操作的？怎么方便怎么来？所以这边大家对于翻弯这个问题了解了吗？ nice。

我们的喷淋主管啊，来跟着我的镜头上，像我这个喷淋主管这个翻通风的地方一定要这边有个梁，这边一个风管，一定要把它这个距离要控制。像这种情况，如果你这个离梁边离得太近了，他会碰到这个大梁，如果离风管太近了，他也会风管也挨不住 你。像我们的现场，你看我们的现场做的都刚好，如果不做闭幕现场，就根本没办法把它提前先翻弯翻好，所以我们只有做了闭幕才能够像现场这样一比一的安装上去，没毛病。

编辑力管命令，在命令函中输入编辑力管快捷命令，按回击键，在回利器中选择立封管，按回击键打开立封管编辑动画框，在其中修改参数 单曲，选择绘制属性选项卡，在其中修改立封管的表示样式， 单击确定按钮， 即可完全编辑力管命令的操作。最后结果如图所示。

这个风管的弯头怎么画呢？我们先在左边画一个平行四边形，在中间这个位置留段距离，然后在右边画个对应的平行四边形， 注意这个夹角控制在一百二十度左右，然后将这两个点用圆弧连接起来，外面是大圆弧，里面是小圆弧， 这个被遮挡的部分我们用虚线表示，这样基本的框架就出来了。这些看得到板材厚度的地方，把它画成双线，这样立体感会更好一些。 最后把不同朝向的面用明暗简单区分一下。关注我，每天分享你实用的手绘知识，有需要的同学欢迎加入我们的学习。

分管掉价命令，在命令函中输入分管掉价快捷命令，按火车键，系统弹出位置，掉价得话慌，在其中设置参数， 设置好参数后，在封口上叠取一点， 接下来将鼠标向右移动，在预览位置插入吊架， 按回支键结束命令，返回到绘制掉价的话框中，重新设置参数， 然后在风管上点取一点，插入吊架， 按绘制键结束命令。绘制分管掉价的最后结果如图所示。

我们以四百分管片，以四百为例， s 弯水平长度无要求的可以用万能工具包的。第二个软件， a 坡角度一般为三十、四十五、六十度，正常情况下四十五度。注意第二个软件的单位是厘米，没标注单位的厘米、毫米都可以。 sy 水平长度有要求的选用第一个软件， 调整 c 的数值，使所用分管材料刚好为一 整洁风管，这样就不用切割风管来法兰了。第一步，零法兰边拉出大边，长度一百六十。第二步，拉出两切口中心长度八百四十二。 第三步，以两切口中心划线为中心，分别向两边以切角长度一百二十一划线， 以任意一条画线为折弯对齐线，向内偏移三十为切割画线。如图，蓝色为折弯对齐线，红色为切割线。 我们用画图软件模拟折弯一下，看看效果如何， 计算结果还是比较完美的。
