me555芯片功能表
期视频来分享一下，五五芯片都可以实现哪些功能。第二功能就是充当开关的作用，可以利用五五芯片来制作一个无触点的开关，实现通断的一个功能。 第二个功能就是充单定时器或者计数器，这样某一间时间段开启或者关闭某一个负载，这利用五五芯片也可以实现这种时间继电器的一个功能， 如果数量要数字化的显示这个时间的话，还需要另外的逻辑芯片进行配合。 第三个功能是可以充当震荡器使用，例如前光手电的一个闪烁功能，也可以利用三五芯片进行实现。 第四个功能是可以实现函数发声器的一个功能，比如利用三五芯片可以发出一个正弦波或者余弦波、锯齿波等。三五芯片的第五个功能是可以充当一个调速器、 调光器或者调温器，通过外围电路搭建，可以实现这样一个调速开关的一个作用， 进行一个电机的调速，或者灯光的亮度调节，或者一个加热器的调温控制器。 第七个功能是可以实现一个变压器的功能，当然三五芯片实现的变压原理跟这种线性变压器是不一样的，功能是可以实现一个触摸功能，比如触一下 灯就亮，再出一下灯就灭。用三五芯片也可以实现这种功能，那个功能是实现电源的一个转换器，比如说把一个正电源变成负电源。
粉丝1154获赞1.1万
相关视频

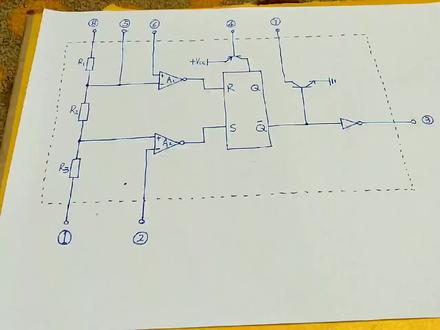

02:09查看AI文稿AI文稿今天来分享三五芯片第五引脚的功能。第五引脚被称为控制电压脚， 他的英文简写可以写成 vc 或者 ctrl 角，被称为控制电压角。我们可以把控制电压拆成两部分来理解，控制，控制的是基准电压源， 也就是这个比较器的一个基准电源。当五角不加任何电路的时候，这个比较器的基准电压是三分之二的电源电压。 控制电压的电压的意思是五角是通过外来的电压信号去影响这个基准电源。 当五角外加电源或者外加分压电路的时候，就可以改变这个比较器的一个基准电源。 三五芯片的两个输入端，二角和六角都是要与基准电压源进行比较，去影响输出端三角的一个输出信号的。 当我们通过改变五角的一个电压，就可以影响三角的一个输出，所以五角可以作为控制电压角去实现调温、调速、调压、调光的功能。 比如我要利用三五芯片去设计一个调温电路，那么我需要控制这个五角的一个输 电压去影响基准电压。比如我设为基准电压是一伏对应的温度是十摄氏度，两伏对应的温度是二十摄氏度，三伏对应的是三十摄氏度， 这个一伏、二伏、三伏都是这个基准电压。通过改变这个基准电压，我就可以实现对应的温度输出。
15我是靠船王杰克
03:14查看AI文稿AI文稿大家好，我是五五五芯片，不要被前几次吓到，我是八角芯片，不是蜘蛛。五五五芯片是一种集成电路芯片，常用于定时器、脉冲发声器、顺当电路， 也可以用于颜值触发或者起震。下面我将展示我的原理， 这是我的原理图，里面有分压电路，电压比较近 r 输发剂、飞门电路以及三极管组成。为什么我叫无路？因为分压电路中有三个五开的分压电阻， 这两个比较气，如果同向输入端大于反向输入端，此时输出高电频，否则 输出低电瓶，这个三极管积极给上高电瓶就打通。二、输发器二是 v， 三代表零， s 三代表一，右面是输出，用 q 表示，这是 rs 的值表， 在处罚器的 q 端还有一个小圆圈，代表求反，这个输出缓冲界对处罚器再一次求反，这就是五五处罚器的基本情况。 下面我们来利用五五五制作一个一秒脉冲电路，这是电路供电，电压为五伏，所以哎连电压约为 一点起伏，一点电压约为三点四伏，在上电一瞬间，电容相当于短路，是一点，电压为零，所以此时两个比脚气输入为零伏， 此时比脚气一输出为零，比脚气二输出为一，第一点为零， 此时三极管截止输出缓冲器由进行敲法，因此输出为高电瓶，小灯泡点亮， 然后电容开始充电，当达到三点时服时，两个比脚气的输入也为三 比脚气一输出一比脚气二输出零，此时输出低电瓶，小灯泡熄灭。低点的高电瓶又会使三级管道通，使电容放电，电路又回到了初始状态， 这样我们就得到了一个方波信号，我们可以调整电阻二一二二的阻值和电容值来实现频率和占空比的改变，公式如下。
72手工爱好者

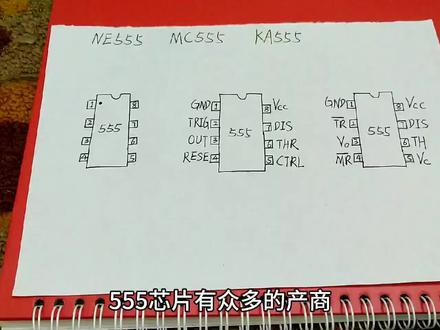

01:39查看AI文稿AI文稿五五芯片有众多的厂商，其中常见的就有这三种， na 五五、 nc 五五， ka 五五。这前面的字母代表的是生产这个芯片的一个厂家，他的一个外观也有很多很多种， 其中有些是带个小圆点的，有些是不带的，但他的引脚顺序都是一致的， 如果缺口朝上的话，左边最上面的引脚就是第一引脚，然后逆时针依次是增大的。看一下五五芯片各引脚的一个英文全称， 第一引脚是 g n d， 也就是 g i d 端。第二引脚是 check， 是一个触发 端。第三引脚是 outpro， 是输出端。第四引脚 rest， 是复位端。 第五引脚是 control vlog， 是一个控制电压端。第六引脚是 celestial， 是一个门线，门线电压的意思。第七引脚是 discharer， 是一个放电端。第八引脚是 power surprise， 是一个供电引脚。 再来看一下这个英文的一个讲解，这标注是比较简洁的，我们可以注意到第二个引脚和第四一个引脚上面有一个小横杠， 这个横杠表示的是一个低电瓶有效，或者说是低电瓶触发的意思。
26我是靠船王杰克
03:45

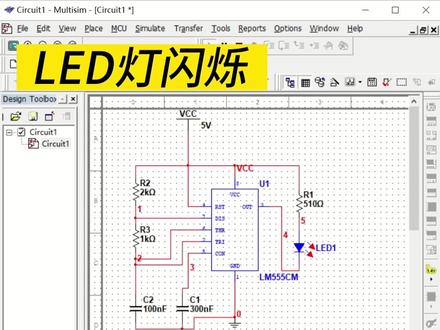

01:22查看AI文稿AI文稿用五五五芯片设计 led 灯的发光电路选择 lm 五五五 cm 芯片，添加五百一十欧姆电阻，添加两千欧姆电阻，添加一千欧姆电阻， 添加三百纳法电容，添加一百纳法电容， 添加 led 灯，添加电源，添加接地端，现在开始连接导线， 按下绿色按钮，开始仿真， led 灯开始闪烁。
1074越姐说电气

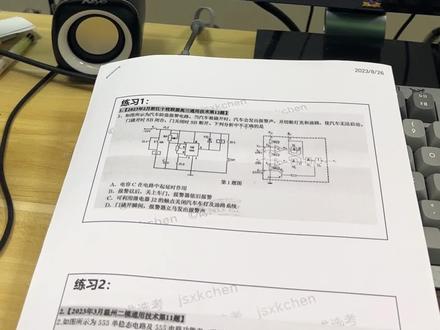

01:29查看AI文稿AI文稿五五五芯片啊，高三通用技术的强化复习呢，我们今天就开讲了，我们先会讲一下六月份的高考真题，最后一道啊，他其实熟练同学呢，快速看到就是一个震荡电路啊，那么考察了震荡电路中影响频率的因素，就是充放电的那个 r c 啊， 还有呢，考察了一个比较气的一些相关的知识，其实是比较简单的啊，最后呢，再考了一个用比较气和电容充放电如何去代替五五芯片的这样电路啊，实现一个正当的功能，然后我们会再强化复习一下这个五五芯片的这个增值表， 然后呢，五号银角跟七号银角常出的题目大家一定要非常熟悉。然后关于五五芯片呢，它有三类核心功能啊，一个是双稳态哎，可以当史密特出发器用的。第二 第二类呢是正当电路哎，就往往是蜂鸣器相连接的啊，他常见的电路是需要知道，那么在书本上呢，其实一百页他有一个正当电路的，你有没有关注过？ 还有呢，第三类功能叫做单稳态的延时功能，就是按键按下之后呢，他有个充放电的过程，他是一个暂时稳态的状态，最终呢又趋于另外一种状态。 然后我们会把近几个月的啊，这个真题啊，就是模拟考的真题，二模三模的，全省各个市全部都收集起来了啊，我们关于五五芯片的选择题，我们都梳理一遍，那么今晚开讲，大家要上课的联系我就行。
109陈晖老师技术选考
06:50

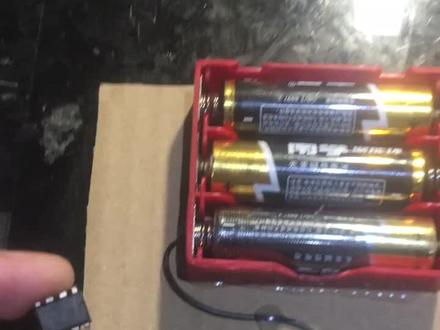

00:50查看AI文稿AI文稿朋友们，利用这个安一五五五芯片啊，就可以做一个电机正反转控制电路。 n 一五五的二角和六角短接，然后一角二角之间接一个开关，六角跟八角之间接一个开关，八角通过二极管接正极， 一角接负极，然后二角跟三角接电击，按一个开关就可以正转一个反转，效果是非常好的。
102创客达哥（充电宝爱好者）

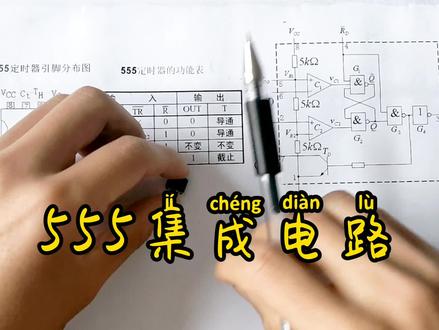

04:24查看AI文稿AI文稿三个五定时器的工作原理和应用？三个五芯片是一种集成电路芯片，通常用于定时器、脉冲产生器和一些震荡电路， 也可以作为延时器件、触发器或者启震原件来使用。不同的品牌前缀略有差异，有 n 一三个五、幺七三个五、 lm 三个五、 sa 三个五等等，里面的构造功能都是一模一样的。我们简单的讲一讲他内部的工作原理，这个是他的原理图， 它内部有分压电路、电压比较器、 i s 触发器、飞门电路、三极管 等组成。为什么他叫三个五？因为在他的分压电路里面有三个五 k 的分压电阻，有两个电压比较器， c 一 c 二，这条线三分之二的电源电压， 这条线接了六角，这条三分之一的电源电压，这个接了二角，上面这个铜像大于反向 输出就是一，那么经过这些一系列的逻辑运算以后， 输出了一个低的一个电瓶，这条线也是通过高低电瓶控制这个三极管是否导通，如果导通，那么第七角就会对地方 放电，如果截止他就会呈现出高阻的状态。我们简单了解一下他的引脚功能，第一脚是地线， 第八角是电源，第三角是输出角，它可以输出高电瓶或者低电瓶。第四角是复位角，相当于一个开关的作用， 当他高电瓶的时候，这个定时器才会工作，如果他是低电瓶，输出永远都是低电瓶，整个芯片都不工作。第七角是放电，在实际的电路应用当中，给电容放电的。第五角是控制角， 控制芯片的预值电压，当这个角是悬空的时候，默认的预值电压为三分之一的 电源电压和三分之二的电源电压。第二角是触发角，当这个角的电压低于三分之一的电源电压的时候， 三角就可以输出高电瓶。第六角是玉直角，他的电压大于三分之二的电源电压，三角就会输出低电瓶。当三角是高电瓶的时候，七角处于高阻状态， 当三角是低电瓶的时候，七角导通状态，这个时候是会对地放电。现在我们来看一下这个双闪灯电路， 分析一下他的工作过程。电源从这里进入，经过阿一阿二给 c 一进行充电， 西医的正极与二号六号银角是相通的，刚开始这个电容的电压很低， 低于两伏的时候，满足了二号的这个出发引脚的这个条件，输出了高电瓶， 这个地方也是高电瓶，两头都是高电瓶，这个灯不亮，这个地方高电瓶这边是地线，这个灯亮了，而且电源继续的给这个电容充电， 他的电压升到电源的三分之二电压的时候，满足了六号的这个浴池。三号引脚输出低电瓶这边，低电瓶这边高电瓶这个灯点亮了，这个灯不亮， 这个时候七号银角开始对地放电，这个电容的电压降下来了，降到两伏以下的时候，又开始重复刚才的那个流程。
2168电路板克隆芯片解密反编译

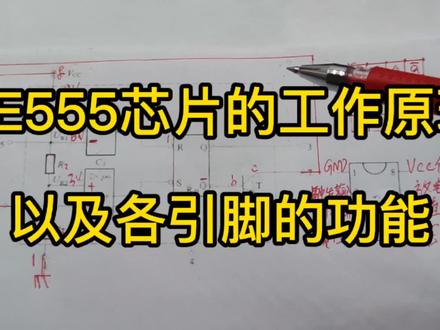

05:20查看AI文稿AI文稿大家好，今天我们来讲一下 n e 五五芯片的工作原理和他的各营养的功能。 我们来看一下电路图，这个是他内部的工作原理，在他内部呢有三个五 k 的电阻串联，这是他的第八角，第八角呢是他的呃供电角， vcc 供电角， 他经过三个电阻串联呢到芯片的第一角，第一角也就是他的接地角， 他内部有两个比较器，第二角和第六角分别是给这两个比较器提供一个电压，那么我们看他是怎么工作的。假设这个 vcc 是九伏，那么经过三个均压电阻分 以后，那么 vr 一这一点也就是一个六伏的电压，这一点呢就是三伏的电压，那么当同向输入端的电压高于反向输入端的电压时候，这边就会输入一个高电瓶， 那么二也是一个高电瓶。那么再看 c 二，当 c 二的同向输入端低于反向输入端的时候，那么他就输入一个低电瓶，这就是一个零。我们再看一下针织表，当 r 为一， r 为一， s 呢为零， s 为零的时候，那那么 q 就输出一个零， q 杠就输出一，那么这个一边这个就是低电瓶，那么他就会输出一个高电瓶，那么当三极管的 b 自己得到一个高电瓶，那么 c e 就找通，第七角呢就会接地，第一角接地，我们看一下，第七角呢是经过一个电阻和第二角第六角相连，那么第七角接地以后，就会拉低的第二角和第六角的电压， 那么当这个呃电压拉低到五伏的时候呢？我们再看当他的同向输入端低于反向输入端的时候，那这一点就变成了一个低电瓶， 我们看 c 二 c 二的同向输入端仍然是低于反向输入端，那么他还是一个低电瓶。零，当 r 为零， s 为零，这是一个什么状态？我们看这个针织表，当 r 为零， s 为零 的时候， q 和 q 杠保持不变，就是说，嗯，保持上一次的动作，也就是上一次的动作是 q 是零， q 杠是一，那么当 r、 s 都会零的时候， 那么 q 和 q 杠它的状态仍然是零和一。我们继续，当这个电压继续降，降到二点九伏的时候，第二点降到二点九伏的时候， 那么将铜像输入端高于反向输入端的时候，那么他就会输出一个高电瓶。一，那么这个还是仍然是低电瓶，那么当 r 二是零， s 是一的话，二，二是零， s 是一，那么 q 就光输入一个高电瓶，那么 q 杠就 是一个低电瓶，这就变成低电瓶了，对吧？这就是一个高电瓶。然后呢 这个 npn 停的三极管的 b 级得到一个低电瓶呢，这个 ce 就截止了， ce 截止第七角就断开了，那么 第八角这个供电就会经过两个电容继续给这个电容充电，然后使这个第二角和第六角的电压不断的升高，从而 达到这个九伏的时候，那么这一个同样输入端又会比这个反向输入端高，那么此时这边输入的又是一个高电瓶， 然后呢 q 输出一个低电瓶，然后就会一直保持第三角输出一个脉冲信号， 那么我们再看这个触发器，那这个触发器要想正常工作呢，肯定是需要一个供电，那么这个第四角呢就叫做复位角， 第四脚给这个，嗯触发器提供的是一个正向电压，也就是他接的就是 vcc， 第四脚和第八脚是 同样接 bcc。 我们再看第五角，第五角呢是外接一个电容，另一段是接地，这个电容在这里的作用呢是滤波作用， 我们看这里写的是电压控制角，但是呢这个第五角他不是控制电压的大小，他在这里的作用是控制的是电压的稳定性，不会让电压有太大的波动， 所以这里接一个电压滤波呢，是使这个第三角输出的这个脉冲信号更加的稳定， 他起的是这样的一个作用，这就是恩义五五的工作原理。好，今天的这个视频就讲到这里，我们下期再见。
278田野数码

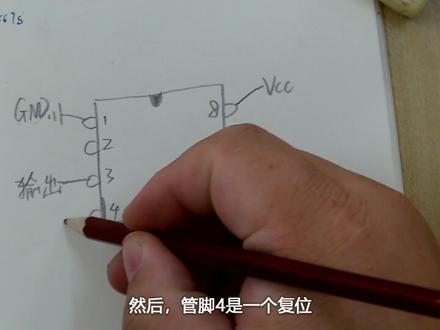

07:39查看AI文稿AI文稿好，先把它收起来，然后我们帅哥，嗯，讲一下这里边的东西，讲一些集成电路， 这个不用管啊，这个数数码罐这些东西都是集成电路，看一下这一这一堆带爪子，他都是集成电路，什么叫集成电路呢？ 通俗点讲这些东西，这种东西他就是这些电路 把它封装在这里边了，把一些电路直接封装在里边了，那叫集成电路，就是把一些比较常用的这种电 线路，然后封装在这么一个盒子里边，然后你这些角，这么多角的位置是干嘛的呢？就相当于 每一个电路上面一些常用的点，你可以在这接东西，可以在这里接东西，可以在这里接东西，就是这样的点，每个角都有不同的定义，他都有不同的功能，接在这里接什么东西就可以达到不一样的效果。 这种集成电路就是因为因为这样的电路经常会用到，所以我们就把它集成成一个模块，以后用的话就不需要一个个插出来了，这个地方基基本上他的芯片就已经做好了。然后我们先来认识一下这个集成电路，这集成电路上面有一些小字， 看能不能看清啊？哎，这个能看清，这个是四零二六。这个集成电路上都 会有一个像这样的一个小缺口，看到吗？如果不是缺口，他们在上面就应该是一个小圆点啊，这个也是一个缺口，也有一个缺口， 如果要是没有这个缺口的话，记着在这集成芯片上面，如果没有这缺口的话，他会在这边有一个左下角会标一个小圆点，通常标这个的位置就是我们的一号，这是一，这个角是一角。 好，正常情况下他这样插在这里，这边是缺角，他插在电路板上就是这样插上去的。他 他的拐角定义，所有的这种拐角都是这样定义的啊，这是一二三四五六七八，这边开始九十十一，十二，一直到这边是十六，这个我拿 这四零二六，是一边有八个角，一共有十六个角，他是从这个角上开始啊，记住啊，从这边开始数一二三四五六七八，然后再往上数。好，这个先拿一边，我们再拿一个。这种小的 能看清吗？你们能看清，你们那个是吧？自己看清你自己的就好了，不一样，不一样，看看这，我这个写的是恩义五五五，恩，中间那一排，中间那一排。恩义五五五， 这是一个非常有名的电流啊，这个 ne 五五。好，上面那个就是他那个生产厂家的名字，我这是 s t 吧，这是生产厂家，那个东西不用管他，中间这是他的芯片名称 ne 五五。然后 ne 五五，一样， 里边有个小缺口，把这个缺口放在这个靠左，我们把拐角这样趴在这里， 拐角就是这样定义的，一二三四五六七八，回去这样绕一圈啊？不是不是，都是从左右的，如从左下角的开始数他第几个拐角，这个东西怎么插？还有一个插在眉毛上，怎么没有往上怎么插的？没有往中间，这有一个跨度，看见没有 就正好，正好是给他用的，给这种芯片用的这种芯片，这刚刚好可以跨在每一个槽里面，都可以这样跨过去， 位置刚刚好，这样的话他的八个角全都独立的，对吧？这样的裂每一裂他是连在一起的，但是这样横着是不连在一起的呀， 所以这样插上去之后，他的每个角都可以单独去接别的东西了，正好这这样一二三，哎，这个我接法了这个插法了，记得这个半圆是插在左边，这样插上去这边有一个缺口，他的半圆缺口在这边 插上之后，他的管脚就是这样定义的，一二三四五六七八，然后从上面再绕回去，这是记住这是他的管脚，这些这些东西都是一个集成的芯片，就是说他在它里边 这个里边集成了很多的，像三极管啊、二极管啊，电容、电阻什么东西的，其实都在这个芯片里面封装好了，懂了吗？就是他这个电路已已经封装好了，然后我们只需要根据我们的消要，需要从每个管角引出，直接拿出 出来，他就直接给我们用就好了。这个 ne 五五五是十 d 电路，比如说闪烁这样的功能，就可以用它来，我们换一下五五五这个芯片，他的管脚定义 这是一个方方的，这边是一个缺口，然后他有八个拐角，拐角一是接地，然后八 广角八跟他对应的这右边广角八是电源的正极，就是 vcc， 这边是 gnd， 然后广角三 它的主要功能是输出，然后拐角四是一个复位，复位什么意思呢？就有点像电脑的，比如说重启，然后拐角五是 控制电压。呃，这个东西我们用的比较少，也就是说通常我们的电路里边可能拐角五什么都不接，然后拐角二通常我们接的是触发，他跟拐角六经常在一起用，拐角六是一个预值，七是放电， 我们再来重复一遍，一是接地，这个东西是死的，一和八这两个地方是死的， 一是接地，不管你这恩一五五是什么型号的，干嘛用的，一都是用来接地的，因为你要不然做要做成一个环路就必须把它完成吗？那这一角就是接地的，接电源的负极， 八角跟他对应的是 vcc 正极，这两个东西是基本上不变的，在我们电路中都是这样接的，然后二角是触发， 二和六，他们两个是一个互补的，就是二角触发和六，六角这个预直会控制着三角，对三角的输出 会有一定的影响。三角是我们接负载，比如说 led 灯，要想这个电路来控制一个 led 灯， led 灯就在三这里接出来，在三这边输出之后再接 led 灯， 然后再接到腹肌链，这是三这个输输出按钮，四是一个复位键，然后五是控制电压，五角肌几乎我们不接东西， 六角跟二角刚才讲过了，七是放电，他的放电是指的是在他的内部，那么我们为了方便理解啊，只有说这个，这个东西不用去记他，不用去死记硬背去弄他。因为我们在电路图里边基本上都告诉你一角接什么，二角接什么，他在电路里边直接画好了，你知道吧？你就按照他来插， 就能实现一定的功能了。那么我们在实际电路图中，其实这个角是不是这样画的？一会我们给你看一下他的 n 一五五的电路是怎么画的。
328周末实验室

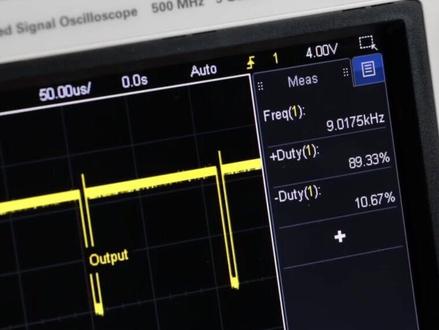

05:27查看AI文稿AI文稿让我们看一下五五芯片的内部功能图 一和八号角之间串联接了三个五千欧的电阻 芯片不仅因此得名，而且由于一八号角连接了电源，这三个电阻还构成了一个分压器。二号角是触发端，内部连接在一个比较器的反向输入端，而比较器的同向输入端连接到分压器的三分之一 v c c 的部分， 而这个比较奇的输出连接到一个内部触发器的至尾端。三号角是输出端， 内部连接到一个驱动电路，随后连接到触发器的输出端。四号角是重置端，内部直接连接到触发器是重置端，通过将四号角接地，可以马上重置内部的触发器，所以一般情况下 四号角都接到 v c c。 五号角是控制端，它不仅仅连接到第二个比较器的反向输入端，也同时连接到了分压器的三分之二 v c c 的那端。你可以通过给这个引角进入电压来改变比较器的参考电压，也可以直接一个十 n f 的电容来稳定参考电压。 这种用法在五五的电路中非常常见，其内部和第二个触发器的铜像输入端连接这个比较器的输出接到触发器的重置端。最后七号角是放电端，内部直接连接到一个三极管的集电极， 这个三极管的发射极连接到地积极则接到触发器的输出，这就组成了整个五五十级电路。为了更好地理解他，让我们看看几个电路例子。具体 我们来看一个单稳派多斜震荡器的方案。刚开始的时候，电容是没有被充电的，所以六七号角的电位是零伏，六号角对第二个比较器的同向输入端提供零伏的电压， 因为同向输入端的电压比反向输入端的低，比较气输出低电瓶，所以没有变化。我们所需要做的是按一下二号角的按键，这个按键把二号角接到地，这样的话，第一个比较气的同向输入端就会有比反向输入端更高的电压，所以比较气输出高电瓶，因为这个输出直接接到触发器的置位端， 打开了触发器的反向输出，同时打开了芯片的输出以及关闭三极管。现在七号角不再把电容接到地了，这个电容就通过电阻开始充电，一旦电容上的电压达到三分之二， b、 c、 c。 第二个比较气的同向输入端就会有比反向输入端更高的电压，然后比较气就输出高电瓶，就会重置触发器，把芯片的输出关闭以及打开三极管，他就把电容的电立即放掉了，然后就回到了初始状态。这个方案叫做单稳态， 因为只有低电瓶输出是稳定的，高电瓶输出是临时性的，时间长短取决于电阻和电容的乘积。这个比较常用的用法是试做一个延时关闭的通知灯或其他类似的东西。 下一个例子是双稳太多，斜震荡器就好像名字说的那样，产生两个稳定的输出状态，高电瓶和低电瓶 紧紧利用二号角做智慧银角， 这种情况下，把其中一个引脚接到地，内部的触发器就会打开或关闭，这就产生了两种稳定的状态，很适合用按键开关来控制 led 的开关。 最后一个例子是无稳态多斜震荡器，基本上是一个可以产生方波的震荡电路，而且高低电瓶的时间可调，甚至可以调节频率。这个例子里，电容通过电阻一和二充电， 而放电仅通过电阻两，这样的话，高电频时间就取决于电阻一和二的值， 而低电瓶时间仅仅取决于电阻两。为了改善这个问题，我们经常看到电路里有两个二极管，为了使充电电流只经过二一以及放电电流只经过二二，可惜这个方案无法产生很好的 平批，都不如问信号。为了实现这个，我们把充放电的电阻接到输出端，也就是芯片的三号角。如此一来，充放电就在同一条回路， 就可以产生一个可以调节频率的百分之五十占空比的方波。然而实际上并不是这样，问题在于 any 五五本身，因为它内部是使用三极管来开关的， 低电瓶电压接近零伏，而高电瓶电压大约是四点六伏，而此时的电源电压是五伏，这就造成了不对称的充放电情况。 解决方法是用一个 c m o s 的五五芯片，比如 t l c 五五这个版本可以让高电瓶电压很接近电源电压，因为他们输出部分用的是 mose 粉，这就能很轻松的达到百分之五十 空笔。但不仅仅如此，他还有更小的电流消耗，可以达到更高的频率以及可以在更低的电压下工作。但是相比下来，他输出电流的能力就比 tt 六版本低的多。为了调节占空笔，我们只要把电阻替换成两个二极管和电位器， 这样可以分开并调节充放电电流。终于可以产生漂亮完美的定频 peter boyworm 信号了，它可以用来控制大功率电路。
184电巢电路之家
