天正头尾物体确认中间怎么等距排列
哈喽，大家好，我是小明啊，今天给大家带来一个关于 cd， 然后他的插件，天证建筑的一个命令，叫做尺寸等距。 维持冷却是什么概念呢？就是类似于这样，我如果我把我的平面图我标好了这个尺寸线之后，我就发现他他们中间呢，这个距离 距离，呃参差不齐，你看我现在是呃这段尺寸线和轴线的尺寸线是四米多，然后这边是一米一米八，呃，我想让他就是呃距离相 相等，然后他对于咱们的观感呢，或者是美感上都有所提高，所以说我为了解决这个问题，然后 我给大家带来这个叫做尺寸等距这个命令的一个详解啊，下面开始操作，关于尺寸等距，我输入命令，我先给大家写出我的命令啊，具体的命令是什么样的？ 叫尺寸等距，就相当于一般天正的命呢，都是拼音的数字母就是尺寸等距，他的拼音数字母尺寸等距啊，下面我们看输入尺寸等距， 然后按空格，他让我呃，看一下这个命令号，命令号，他让我干什么？请选择参考标注， 参考标准就是我我我这个，呃，剩下两条齿轮线，我往哪边移？ 你得给我一个基准线，你得给我个基准，我想让他为基准，我选择他，他又告诉我说，是啊，请选择其他标注。其他标注，其他标注是是哪一些呢？那就是很明显就是这一些了， 就剩下这两条尺寸线就是其他的标注啊，那我们看一下，我选择他，然后我再选择他，然后，嗯，空格，我告诉他我已经选完了吗？我按一下空格， 然后请输入尺寸线间距，尺寸线间距就是刚才咱们量的这个，我刚才这边是这条尺寸线和这条尺寸线是四米多，这条尺寸线和这条尺寸线是一米八，我现在给他一个等距的距离。等距的距离是多少呢？那我先 默认一米二，我看一下效果是什么样的啊？效果是这样，那我发现我感觉有点太密了，那我就重新弄一下子啊， 然后重新弄一下，然后还是同样的，我给他一个一米五，看是什么样啊？这就相应的。呃，间距会大一些了，咱们量一下了，实际量一下看看对不对？ 看是不是一米五啊？是了，是吧，所以说，嗯，这个命令不用咱们去手动去挪了，然后一个个去挪，然后量下距离，然后或者是画一条辅助线，怎么怎么样？ 呃，还是很方便的。呃，如果大家喜欢我的视频，请在后方关注我，如果有什么不明白的地方也可以在呃后方私信我。好，谢谢大家。
粉丝5309获赞2.4万
相关视频
00:32查看AI文稿AI文稿然后我们看第三个呢，是这个图标呢，就很像两个轴线中间有一个门，所以他其实也跟这个图标相似，就是就是在两个轴线之间取终点来插入门， 看我们点了这个墙体以后，发现这个两个轴线变虚了，也就是说在在这两个轴线中间插门， 我们点了一下一看这这个就是曲终的一个位置。
64画图匠
00:44查看AI文稿AI文稿然后呢我们要添加轴号，来，我们看点到轴网柱子这个里面往下这有一个轴网标注，然后我们点进去这里面呢就可以看到是添加轴号和两道尺寸线的， 我们点所有的从起点的这个轴号一直点到终点的轴号，是我们的结构柱的轴线，所以我们都是需要的，所以我们就把它都都点开，然后点右键确认， 可以看到咱们这个轴号就已经自动编好了，这也是一样的，可以看到我们这个轴线就已经自动编好了。
65画图匠

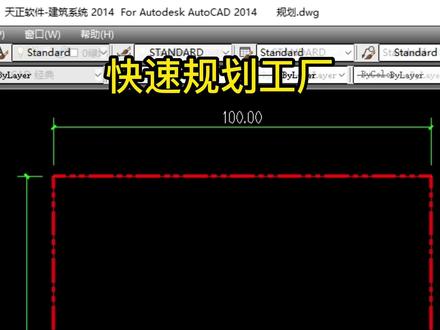

04:32查看AI文稿AI文稿王公说厂房建厂不迷茫，下面我们来演示一下如何快速规划一个工厂。这是一个一百米宽，一百五十米长的工厂地块，我们想要在上面建设两栋车间， 在这建一栋，在这建一栋，在这建一栋办公楼，两栋车间分裂，中轴两侧，中轴呢？我们想做成十八米宽， 下面我们来演示一下如何确定车间的大小，办公楼的大小及各个建筑之间的间距。 我们先画出中轴线， 我们假设这个厂房周围有消防环道，在有消防环道的情况下，建筑物距离围墙最小不以小于九米。我们先把这个九米的建这个红线画出来， 这是九米，这也是九米，也就是说我们在这个红线里面画建筑中轴，中轴宽我们设置十八米，那就是左右各九米， 这边便宜九米，这边便宜九米。那第一个厂房我们的位置及大小就确定下来，这就是第一个厂房。加速显示一下， 这就是第一个厂房。第一个厂房呢宽三十二米， 长一百三十二米，我们下面确定办公楼，办公楼我们设计成和厂房一样宽，那也是三十二米，办公楼这个方向一般是十五米，我们画一下， 这是办公楼的位置，我们加速显示一下， 画出办公楼的大小之后，办公楼现在距离围墙是九米，我们一般要停一排车的话，最小间距应该是十五米，我们往后移六米， 那这个是十五米。然后呢上面是车间，车间与办公楼之间的间距不要小于十米，我们找一下车间的位置， 那这就是第二个车间的位置，我们加速显示一下， 然后我们量一下各个建筑的长度与宽度，车间二的长度是一百零一米，车间二的宽度是三十二米，办公楼三十二米宽， 办公楼十五米长。然后我们再标注一下各个间距，办公楼距离围墙的 停车场十五米，办公楼十五米宽，办公楼距离车间不要小于十米， 车间一百零一米，车间有消防环道，那距离为强，不要小于九米。然后我们再量一下另外一个， 在有消防环道的情况下，车间距离围墙不要小于九米，车间测算三十二米，中轴宽十八米， 车间三十二米宽。在有消防环道的情况下，车间距离围墙不要小于九米。把所有的尺寸都标注出来，我们把辅助线删除一下，把辅助线删除，辅助线删除，辅助线删除，辅助线插删除， 这个辅助线也删除， 这就是最终的规划图主出入口在这，王公说厂房建厂不迷茫。
1121王工说建厂
00:58查看AI文稿AI文稿小编期呢，我们就布置完了，下面接着来看布置隔板规范要求小编区之间已有隔板，然后我们点布置隔板， 呃，下面显示起点就是你所要布置的这个小便器的起点，我们点一下左键，发现这有一根线，就是这根线所经过的小便器就都是你要布置隔板的，然后你再通过他以后再点左键， 然后这会发现隔板长度是四百，四百是可以的，我们就是就默认四百，这会就可以看到他已经布置完了，这边也是一样的 可以了。双面布置小便器呢，它的尺寸不得小于一米三，也就是最外沿尺寸，咱们看基本上你这个就是它最外沿尺寸，就是这两边的距离不得小于一米三，所以我们这里是一米八是可以的。
40画图匠
04:24查看AI文稿AI文稿新版本的天正软件中增加了大量弱电部分设计功能。首先我们绘制桥架，桥架中新增的弱电及消防桥架系统样式，绘制过程中可进行巨强的准确定位，输入标高也可显示出三枚桥架样式。软件支持弧形桥架的绘制。 布置弱电设备，大部分的弱电设备可使用延墙或任意布置完成。 我们主要说一下连线，在导线设置中，我们可以发现软件增加了大量的弱电导线系统样式及类型，消防线缆样式及类型。在连接过程中，我们可选择默认连接 接点进行连接，也可选择自由连线，通过键盘输入 f 可实现任意位置点的自由连线 直接连接到桥架。使用过滤选择功能， 结合 cd 的操作和对布置好的设备进行镜像。 使用房间复制功能，把绘制好的一个房间内的设备复制到其他房间内， 可实现圆形复制、镜像复制等多种操作。 针对弱电设计的特点，在弱电系统中，软件提供烟感、温感的自动布置， 选择烟杆或温感直接框选图中房间面积，可根据房间的范围自动布置设备，同时显示感应范围， 依次框选不同房间或整体框选在这个范围，我们布置阴感 多余的设备可进行删除。 自动布置完成后，当总共审图时，打开烟感温养功能即可看到防护范围。 对于没有防不住的范围，可通过任意布置手工添加相应设备即完成。线来连接， 香蕉线懒自动打断。对于没有选择文字线型的普通线型，可使用沿线文字功能插入，沿线文字插入同时自动完成断线。 软件独立提供消防系统模块功能，可单独统计出消防图块，框选平面图， 自动统计出消防设备数量。同时软件提供消防图集，可直接将图集插到图面中。使用天证绘制消防系统图， 选择带线数、带线间距、楼层及线长的设置，绘制出消防干线。依次插入设备图块，选择不同的消防设备， 也可沿线插入所有消防设备，支持 cd 复制粘贴， 同时使用设备连接功能，可框选消防干线及设备，自动完成连接。 绘制基本样式的有线电视系统图，可通过 cd 修改及软件提供的图库进行系统图的手工绘制。弱电平面设备可使用 设备统计功能进行材料统计， 深层详细材料表。
127机电天下

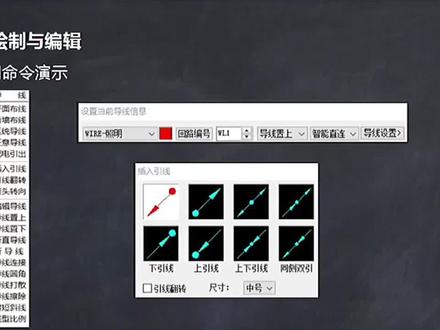

14:44查看AI文稿AI文稿讲一下导线挥制与编辑，导线挥制是什么呀？就是咱们上节课不是讲的那个平面设备照明和插座的一个布置，布置完了以后他设备之间他是有导线的，所以说咱们这节课就讲一下咱们这些导线该怎么画，包括导线呢？怎么编辑。大家先看一下这些成人命令， 一个是平面布线，一个是那个延长布线，任意导线配电箱引出，还有咱们导线的一个设置的一个菜单，拿下一个这个是那个插入引线的一个这个图标，咱们下一步就是进行那个实战演示啊，上一上两节课，咱们说的有点那个废话有多，咱们那个这节课只要干了，咱们快速进行，就是让大家尽量在一个比较短的时间内掌握这些技能，咱们看一下 cd， 呃，又是这张图，嗯，咱们先那个复习一下，上节课咱们先用那个，呃，任意布置，咱们先布置几盏灯，咱们布置几盏灯，布置这个吧，按 f 九 f 八正交， 随便点啊随便点啊，随便点，在剧情布置，点击命令剧情布置，呃，布置这个灯吧，在这里边我布置上四个二乘二，两行两列，在这里边 在布置。嗯，这是一个，呃平面设备的一个布置，任意布置和剧情布置的一个，也是咱们看这节课的一个导线的一个布线，平面布线，大家看，点击这个命令，大家可以看下边也是平面布线， 然后这出来一个导线信息的一个菜单栏，这个菜单栏里面都有那个导线的一个图层，导线的颜色，导线的回头编号，导线之上之下你可以选择，可以选择智能连线导线设置，咱们先不看这个菜单栏里面的功能，咱们先连线， 选取以后点击这个灯，点这个灯，我要，我要连线，我连连线，连线非常简单啊，大家可以 试一下，非常简单，就是我先准备量点击这个图源，我想，比如说我想连下边，那我就点，点到这边，再连到这个， 再连到这个，连到这个，连到这个。大家看啊，我在连线的时候，其实我点的时候我是随意点的，我没有刻意的去点，去点那个灯的这个点，因为我连线的时候肯定要让这个灯的这个点连到这个点上，我随便点，我点到中间，我点到中间，到最后还是 连到这个我想要的这种方式上。为什么呢？是因为现在电梯在做图画的时候，他已经设定好了我连线的那个点，他是这个点上面这个点，下面这个点，这个点这个点，所以无论我怎么点，我都是点到他设定好的点上，所以说他是这个是非常方便的。这是一个平面布线的一个，下面咱们看这个平面布线的这个，呃，设置，包括我这，我到底想画什么线？我画照明线， 我用红的，我画近敌线，我可以选择黄的，是动力线，插座线可以用蓝的，通讯线可以用轻的，这个都是 需要大家去选择去设置，一般情况下像那个大爷的院，比如说像我们院都会有规定。呃，规定照明比如说用红的，应急可能用黄的，那我就选择，我就进行导线一个设置，这边有设置啊，点开以后是这样的， 咱就先把那个英语照明我设成黄的，我设成黄的。有一点这边有设置颜色设置，包括限宽，限宽，假如说我限宽是零点三， 这还能设置线形？应急照明一般都是虚线啊， dns 这个线就可以了，我选择一个虚线，回头编号不用选，这个也不用选， 然后点确定，那么我画应急的时候，大家看画这个妆是不是就比这个线比这个粗，而且还是虚线呢？对，大家再看我如果我想把照明的这个线设置一下，我设置别的颜色，我也是在导线设置里边去设置，比如说我想设置一个零点五更粗点， 导线一般都是实心的一个直线，我们编号博物馆，然后确定咱们再做一下是不是就粗了。 这是一个平面布线的一个基本的一个呃，操作，关于那个导线至上还有至下，呃，这个我给大家演示一下啊。假如说我换了两条线，一个是招红线，第二个我想换一个立体方面，那是打断，对吧？如果我要是选择 早线是下，那么就在我刚才画应急照明的时候，我就会把我自个给打断，大家看一下，重新重新来一遍啊。 现在我应对照明，我这个线形是导线之上，是这样我再画一个照明线，那我是把这个导线打断，如果我这个照明下，我选择的是导线之下，那么会出现什么？ 看，我就相当于是把我自个这个线给打断，因为我显示的是我我的线要在这个线下边，为什么要把线打断呢？是因为咱们电梯制图标准有规定，我两条线相交的时候我一定要打断，不打断的话说我不知道你这两条线到底是哪个和哪个连着呢？ 嗯，关于这个智能连线，这个，嗯，大家可以去体验，这个有时候好用，有时候不好用，我一般都会选择是自由连线，然后这个大家去自个去体会了，可能每个人用了感觉可能就不太一样。嗯，下面咱们说一下那个言情布线，这这这就不说了，不常用。呃。新能导线，这个也不常用。 任意导线，我看一下任意导线啊，任意导线是和那个平面布线，其实是原理是差不多的，他的特点是什么呢？就是收回来就是一个任意。假如说我要布置这个灯， 来看一下啊，如果我要是我要给这个灯点线，我点的任意直线，那么我可以连的很歪，我可以随意，我可以点这个点，可以点这个点，我可以把它连歪。但是如果我要是选择平面路线来看一下，如果点这个点， 我点这个点，他都到最后还是吃的，就是因为他平面布线，他抓取了我这个照明的做的一个那个到现在连接点，他主动的是抓的是这两点，但是我这一部线我就不是了。这一部线我可以随便啊，我可以点这也可以点这可以随便点。 这两个线有就是有好处和不好的地方。就是，呃，平面无线他好处就是我可以主动的抓取这个点，画的比较规整，但是有的时候我不想他抓，他也就抓了，有的时候也是比较麻烦，这一道线就是 我我不抓，你需要你自个去判断。比如说我想画一个直的，那我就去点这个点啊，然后再点这个点，有时画不直，大家看啊，这个线其实是不直的，这里有这个不好的地方，但是他可以随意画。嗯，我个人习惯，我还是比较喜欢用那个 这一道线，这样画起来可能方便一点。我有时候画图就是你只要把这个图源给画的平整的，就是平横平竖直的，他一般脸他一般主动，那个自动堵的时候，他应该也也不会出啥问题，你画的也挺直的。再看一个配电箱的一个引出，配电箱引出，嗯，这个给大家演示一下啊，咱们先选一个配电箱， 咱们先选一个配电箱，配电箱假如说是这个 a p 枪， a l 枪，一般 al 枪都是照明枪。嗯，咱们选那个 配电箱出现，你看啊，提示，请选取配电箱，那么咱们选取这个配电箱，咱们要出几个，是直线出还是等长出？大家看我点那个，等长出，他就这这有一个那个视力啊，他就会出现这几个表现。我，我如果要是不点的话，他会出现，他会。嗯嗯，我把这个线画完了，他是出现这种这种那个效果。 引出线，是这是一个相当于是我们之间说的一个击爪的线，就是有时候画图不太方便，我就用一根线引出来，这边做一个分支，一般 从来都是这种直线式分支数量，比如说我出一个回路，分之间间距是二百五，先暂定了，然后确定，确定这设定完以后，我就要去选这个配电箱，大家看我这个主要这块这几个线，我还是把它设成等成吧，等成好看一点。大家看啊，这四个线，四个线从这个箱子出来， 你点确定这个线就出来了，箱子也会加长，因为我线这个线和这个线的距离距离比之前的箱子较宽，所以他是加长了。这个用在什么地方呢？就是我在画平面图的时候，比如说我这块我要放一个，我要放一个压轴枪配电箱，比如说我放在这块 先把这个灯杀了，我这四个灯我需要出两个回顾，比如说我需要出四个回顾吧，如果我人工化，如果我人工化的 说，可能会画的不工整。来看一下啊，来看一下，我需要这样情况，看现在队友这个情况，我平面无限的，话说如果有平面无限，其实我想是我想的，我想要的效果其实是这样的，我想要的效果是让他垂直的， 我想让他捕捉这个点，但是他主动的就捕捉到这个点了，这也不太好玩了。如果我用任意布线 就没有这种情况，但是这一部线的话也有不好的地方，就是你可能五个的时候你得对准啊，你对准五个点，我去连一个线， 我用一个。大家看啊，这两个线我想问他连到一块用什么命令呢？之前给大家说了一些，那个，呃，就是胸的这块，这个命令是一个有一个圆角 f 这些会计 点一下 f 选用这个建设，用这个线就好了，再选择用用导线这块出来。 好，这是出来一次回收，大家看啊，我这个四个线出来以后特别不公正，这个线和这个线离的间距近，这个线大，这个线也小，那么我怎么去改变这种状况呢？ 我就会用到那个黑点枪出现给大家演示一下，我先把这些删了，我要删黑点，要出线，相信这个黑点要在这出，我要出四路，好不好？我监狱先稍微小一点，一百一百 我就出来了，大家看等间距特别好看， 来看这个图是不是就非常漂亮了，对吧？这个是下一个是插入引线，插入引线是什么意思呢？这个是引下线，就是假如说我这边有个线， 这边有个线，我要引到，咱们先随便画一条，这边有个线，先复制一个灯管。 假如说我有一个灯，需要跟地下一层的灯连到一块，就是我下边一层连到一块，我是一个回路，那么我就用了这个引下线，我是这是我的导线，我要在墙边柱子边线下去，那么我就会用这个线连到这个引下线上， 这就证明我这个线是从这灯过去，在这沿着柱子下去。下去以后，假如说， 假如说我这一层是二层，这一层是一层，我这边线我从外头下来以后，我这要接一下，大家看，我这个手镯又不好使了，我得设置一下那个五桌，他肯定是这个间距错了，你看我设置成零点零一点零一，设置成零点零一， 我确定，那就好使了。大家看我这个线，这是一层一层，我这线是从二层底下来的，我就不用这个箭头了，我换一个箭头，我这箭头是相当于是上引线。 大家看啊，我的线头是从上边引下来的，然后一点顶到这，这有一个接点，然后我这个线从顶上，我再到这个，这是这个引引线的这个这个作用， 还有这些，呃，还有我那个这些引线的这个符号，呃，这个是那个，呃，上瘾，下瘾。假如说 我这个线，我这有配电回路，我不仅要往下移，我还要往上移，那么我就就会用这个符号上移，下移。 假如说我的线，这个灯电源是从一层引上来的，那么我就要用这个符号， 而且他不仅从一层引到二层，他还要引到三层，那么这会就用这个符号，从一层线顺着墙上来，来到这个灯，然后再到三层就顺着箭头上去了，就是这个意思。这是一种图形的语言，大家知道啊。嗯，传递信号可能有声音、文字、图形，那么咱们工程师 什么就是咱们所画的这些图，这些图形符号一定要用大家公认的一些符号去表示你想传达的一个信息，如果你自个造了一个，别人不知道， 那，那就完蛋了，那你还得让人家看徒弟，你得在徒弟里给他画出来。所以说咱们为什么会有一个制度标准呢？因为这是大家公用的通用的一个符号，当然你知道我这画了个箭头，就证明我现实往上移，但是如果你画了个别的箭头，人家就不知道，你还得给人说明， 当然这个是那个下引啊，这个是就是说，呃，我从上层引下来，我到这，我我本层也用，用完了，然后我再引到下层，这是这个箭头的意思，箭头反转，这个就是一个旋转，这个，嗯，不用说了，大家看一下，我点一下这个旋转， 再图转向，这也是你点一下转向，转向，转向。嗯，下边说一下那个编辑导线，呃，编辑导线这种用的那个可能会多一点啊， 我点击，点击一下编辑导线，然后你要编辑什么？比如编辑这个，我点一下，然后按我确定啊，我确定完以后，这就会出现我这个导线的一些 一些信息，他的线型，包括他的一些那个颜色我都会出现。如果想改的话说我直接在这选择线型，比如说改成那个直线，可以选择这个直线，我也得改图层，比如说改成那个照明照明图层，然后你改颜色，比如说改成这个蓝的线宽，比如说改成一 一都可以，然后确定是不是就改了，对吧？这是一个编辑导线的一个作用，有时候我们可能画图，有时候不太想切就画错了，画错了，那没办法，我不能，不可能说我全偏，我都重新，我都重新画，那不可能的，我我一般都是会用导线，一个编辑把这个图层， 比如说我这个导线画画错了，这个图层上所有东西都画的，我把这图层全部显示，我全选全部编辑都可以看一下，我这是那个只显示的本层，我可以把它都选住，选择遍地导线，跟着线行，我改成虚线，跟着 颜色，我点成这个杨红的，看一下是不是就改过了导线之上之下这个。那会咱们换导线的时候，呃，大概说了一下， 就是这个意思，如果这个导线把这个导线给打断了，就说明这个这个没有被打断的导线是在上面，这打断导线是在下边，大家可以去试下这命令，这个一般也不会用 断直老线，下边这些命令，呃，都是用的不是很多，只要把大家把这些命令给熟悉一下，用熟练了，呃，画一些基本的一个照明和插座的一个平面图，呃，应该就没没啥问题了。 然后这节咱们基本上就讲完了，嗯，给大家留个作业啊。呃，是做一个那个住宅套间灯具照明插座的一个设备连线，咱们上一节不是说让你让你们做了一个照明和插座灯具的一个设备的一个布置吗？布置完事以后你不要把它扔了，你还要给他连上线，这是一个作业啊，在你把这 灯和照明还有那个插座给连完线以后，你需要做一份备份，复制完的那份你要把他的导线变成黄色线形改为虚线，线方百分之六十五。这是复习一下咱们今天讲的那些命令， 大家不要那个小看这些作业啊，无论我讲，讲的有多么天花乱坠，讲的有多么那个说我天天这么好用，特别简单，你要是不去仔细的去实战的话，说实践的话，说你永远学不会，你像我，我 就是刚刚入世界的时候啥也不会，但是我通过我的一个学习吧，我感觉一个月之内可能把这个软件就用的差不多了，像，呃，我教给大家一些简单的命令，我一般都用的很熟了，所以大家一定要去做这个事。
