cass教程入门到精通

kiss 快速入门绘制一幅完整的地形图主要有以下几个步骤，一、展点，利用绘图处理菜单下的让野外侧点点二即可实现。 二、会平面图，利用右侧屏幕菜单当中相应的功能即可实现。 或者在命令行当中输入滴滴命令，根据提示输入第五编码即可进行图形绘制。三、绘等高线，利用等高线下的建立 dtm 生成等高线， 等高线注记等高线修剪等命令即可进行实现。四、加注记，利用 右侧屏幕菜单当中的文字注记有相应功能即可实现。五、加图框，利用绘图处理下的标准图符，任意图符即可进行实现。 六、绘图输出，利用文件菜单下的图形输出当中的相应功能即可进行实现。

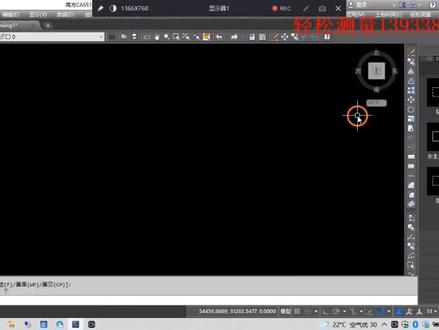

我是刺猬老夏，今天给大家讲一个什么内容呢？我们讲一下南方 case 的一个一些基本操作 啊，因为其实很多咱们工程上的人呢，平时用的都是 cd， 那么其实 cd 这个软件呢，对于咱们工程真正测绘上来说呢，实际上它的功能并不完善，就是说是因为本来 cd 这款软件呢，并不是为咱们测绘而生的吗？对吧？ 可能是他是属属于一个基础平台性的软件，呃，针对普通的这个机械设计啊，或者各方面可能还比较合适，对于我们测绘上来说，可能有些功能他并不啊，并不完善。 那么南方 cas 呢，是在 cd 的基础上啊，开发定制的一款软件，那么他更符合咱们测 梁上的使用习惯，包括有很多的功能啊，呃，咱们测量上经常会用到的，那么很多小伙伴呢，想学习这款软件呢，无从下手。那么接下来我们会给大家系统的讲一下这个 cas 软件的一个啊基本操作 啊，入门吧。那么首先安装完 case 软件呢，我们看一下，可以看到上面啊有是有 case 的这个工具栏，那么右边啊是有咱们常用的第五符号，可以进行一个选择，那么这里有绘图工具栏啊，绘图工具栏，那么这里有图层啊，有图层的管理界面，对不对？ 那么我们先学一个最简单的展点啊，展点就是野外咱们测量的这个点的坐标数据啊，我们通过阿迪的手部可以导出南方 case 的那个点，第一系的那么这个数据， 那么这个点第一是数据呢，是无法直接拖拽到这个 case 里面去打开的啊，我们需要把这些点怎么样弄到这个 case 里面去，展会出来呢，我们选择这个绘图处理， 那么绘图处理呢，展点我们有几种形式呢？有好几种啊，首先第一个有展高程点啊，展高程点，展野外测点点号，展野外测点代码以及展野外测点点位四种形式， 我们先看一下啊，展高程点是什么意思啊？我们选择左键选择展高程点，然后在弹出的对话框里面找到桌面上我们的导出来这份 case， 这个数据我们打开， 那么打开之后呢啊，注意看一下命令栏里面提示啊，是否住进啊，所有高层住进所有高层的距离， 先回收默认啊，默认完之后我们啊放大看一下，那么这里每一个点的位置啊，这个小圆点就是每一个点的位置，但这位置的右边呢，是有该 点处的高层啊，该点处的高层，那么这就是窄以外高层点，那么当选中这个点的时候啊，鼠标放在这个小圆点的中心呢，那么在注意看这里啊，功能调至这里，那么在这里会实时的显示该点处的这个坐标啊， 啊，外坐标啊，前面是外坐标，外坐标逗号 s 标逗号高乘，那么可以看到最后一位的高乘四九八点九八零三，跟咱们桌面上这个四九八点九八是一致的对不对？那么因为我们展点的时候只展会小数点后两位，所以后面的零 三给省略掉了啊，四舍五入的啊，这就是展野外高层点的形式，那么从这里我们可以很直观的看到这个高层点啊，就是现场我们高层的一个数值啊，数值包括这个高层的一个变化情况，对吧？变化情况， 当然我们也可以在这个显示，显示里面有个三个动态显示，进来之后啊，进来之后鼠标按住左键上下拖动啊，上下拖动，我们可以看到立体的，直观的看到这个 所有点位的一个高程变化啊，高程变化信息啊，我们可以看到这个高程变化信息，对不对？那么有低处的点，有高升的点，对不对啊？可以在这个三维动态观察里面很直观的看到这个高程变化信息。 那么好，我们现在退出这个状态，右键啊，选择退出，在命令栏里面输 plan 为车 回车，完了再输 w 再回车。好，就回到了我们正常的服饰界面图了。好，那么这是斩野外刀成点， 那么同样的啊，我们把所有的高程啊框选，然后所有的点把他删掉。啊，对对，他删除掉，我们再学习一下斩野外侧点点号啊，斩尾侧点点号，同样选中这个数据打开， 那么此时这个每一个小点呢？啊，仍然是这个点的位置，但是在这个小点的右边显示的这个注记呢，就是该点点名啊，该点的点名，我们所谓的展野外测点点号，意思就是点名啊，展野外测点的这 点名，你给他起的这个点名啊，对不对啊？起的这个点名，那么啊，这是展野外测电点号的形式，接下来我们再看展野外测点代码啊，同样形容式数据打开， 那么同样的在每一个小点的右边显示的就是你保存该点时你输入的编码，当然有的时候你可能没有输这个编码，那么这里当你没有输这个编码的时候，编码为空的时候，那么该点处只有这个点，那么没有这个 这个编码的注册啊，没有编码的注册，当你有这个编码的时候，你发现没有，这边是有编码显示，对不对？是有编码的显示 啊？啊，同样的，同样的，我们再来选择选择展野外侧点点位 啊，展会这个点的时候，发现他只会显示该这个点啊，这个点的位置其他的任何主机没有，那么这就是展野外测点点位，那么这四种方法呢？四种展野外测点的方法呢 啊，我们根据自己的实际需要去选择啊，但这里还有切换斩点注记，如果说我们此时选择的是斩野外测点点位，那比如说我想现在把它切换成斩野外测点点号，那么只需要在这里面选中斩以外测点点号点确定，那么此时他就由斩野外测点点位 切换成了眨眼外侧点点哈，对不对？那有的人说了，我想长高乘点行不行？一样的，在这里选择眨眼外高乘点，是不是他就切换成眨眼外高乘点了，那么这是一个切换啊， 方便的一个切换模式，那么这是最常用的方式，那么点有了之后呢，我们就可以保存了， 把这个展点的这个数据保存在桌面上，那么这个文件呢，你可以选择啊，保存成 autcd 的格式，那么这里面 autcd 我们常用的有 dwgd， 叉 f 的格式，同样呢啊，对于每一种格式呢，他有这个 autcd 这个版本是吧？ 有二零零四版本啊，包括什么？二零一七，二零一零版本啊，二零一三版本等等。那么 cd 我们讲 cd 啊，他是支向下支持的，向下支持的，比如说 你，比如说我的电脑是装的 cd 二零一六版本，那么我可以打开 cd 二零零四的， cd 二零一零的，包括 cd 二零一三的都是可以打开的。但是如果说对方发给我一个 cd 二零二零版本的图形，那么我就是打不开的，因为我向上是不兼容的，我只能向下兼容，那么我个人建议大家保存的时候啊，都保存成低版本的 cd 二零零四版本的，这样发这个数据啊，发给别人任何人他都肯定能打开，对吧？你不要保存太高的版本，那么大家 比如说电脑二 cd 版本，他比较低的，他他他肯定不开这个数据了，对不对？那么在左边我们选择啊，保存到桌面上啊，我们先保存 那么这份数据啊，这份数据就涵盖了我们刚才啊野外展点的一个数据的啊，那么这个图形文件就可以发给别人了，对不对啊？那是那是一个比较简单那个展点啊， 讲野外测点。那么接下来我们再讲一个比较简单的什么东西呢？画线，画线 功能，你比如说我想查询一下啊，这两个点之间那个距离，那么首先我手上啊，我可以画一根线啊， 我们说个 pl 回车， pl 回车是画什么呢？画一个多段线啊，画个多段线，但是你也可以选择啊，选择这个绘图工具栏里面的这个多段线，对不对？绘图栏的这个多段线，那么在工具里面我们也有啊，我们可以选择画直线 对不对？或者选择是画复合线，这个画复合线跟选择这个就是输 pl 啊，或者说点这里，他是一个意思啊，他是一个意思，我们可以选择这里啊，画复合线， 当然如果有你最好啊，是咱们多记一些快捷命令啊，快多些快捷命令，那么画图的时候就会比较快一些，那么选中这个命令之后啊，这命令来里面提示，让我们先选择起点， 那么大家看，我现在如果说往起点上靠的时候，我不确定我是不是点到这个点上了，对不对啊？我不确定是，是不是点了这个点上了，此时我们需要把这个补波打开一下， 那么捕捉打开能方便我，我们把这个十字光标选到这个点上，因为如果不开捕捉的话，你感觉好像点到这个点上了，实际上 啊，我们放大来看的话，你看你并没有点到这个点上，对不对？那么我们需要开一个捕捉啊，需要开一个捕捉，那么捕捉怎么开呢？我们在这里啊，这里点进来之后 啊，选中这个图标右键，右键里面有个捕捉设置，捕捉设置进来之后呢，这里有个对象捕捉，对象捕捉，我们需要把这个节点啊，把这个节点打开，那捕捉的模式其实有很多种啊， 当然可以补助端点啊，焦点啊，是个最近点啊，垂点，垂足啊等等这些东西，包括圆形，那么我们这里啊，我们展点出来这些点呢，我们叫做节点，那我们把 节点勾选就行了，别的暂时不需要啊，我就不用他了，免得造成干扰啊。我们把节点打开，然后此时啊，我们来看，当我的光标放在这个点的附近的时候，大家可以看到没有，他出来了一个啊，小圆圈，小圆圈，这个他就是帮我们捕捉到这个点了， 当出现这个这个小图标的时候，我们左键一点，那么这个点肯定是准确捕捉到了 该点点位上了啊，好，接着我们再来捕捉这个点，好捕捉人。这个点我们如果说啊不往下进行了，那我们就可以直接按音乐键 或者空格键结束本次环线，如果说你想继续会，那你可以继续往下走啊，可以继续往下走， 好，我按一下空格键，好结束本次画线。那么这根线呢，我们想看下这根线啊，有多长，对不对？你可以选中这根线之后按 ctrl 加一啊， ctrl 加一 调出这个属性啊，就是特性栏，当然你不按 ctrl 加一，你也可以在选中他状态之后，右键在这个特性啊，选择这个特性一样， 打开这个对话框之后，在底下我们能看到这个长度啊，这根线的长度对不对？那同时这根线的颜色啊，我们从这里是可以修改这根线的颜色的，对不对？包括这根线所在的图层啊，我们可以啊选择让他在不同的图层里面去啊，那包括这个 限行限宽我们都是可以进行设置的啊，限行限宽我们都可以进行设置的，那么 此时这里啊，这里我们再讲一下这里，因为我们是从第一个点画到第二个点，第三个点呢，那么 这个线啊，他是有顺序的，那是第一个丁点，第二个丁点，第三个丁点，那我们从这里啊，我们可以依次选择到每一个丁点的查看，我们这里可以查看起点和终点的坐标的，对不对啊？包括第二个点啊，我们可以查看依次查看这三个点坐标啊， 好，这是一个比较常用的啊，比较常用的地板操作。那么如果说我想画一个分泌的一个图形查看面积怎么办呢？我们一样可以选择这个复合线啊，我们选择第一个点，第二个点，第三个点，第四个点，然后 后最后我要闭合的时候，记住，同学们，记住选择这里啊，这里有个闭合，我可以左键直接点他啊，左键直接点他或者是输这个 c 啊，输入这个 c 之后回车他会自动帮我们从起点到终点处拉一根 直线，就是把它闭合了，此时你看我选中这根线啊，它是一个完整闭合的一根线啊，完整闭合的这根线，那么我在 ctrl 加一查看一下它的特性在底下，你看我们视察题，查看到这根 这个图形的长度以及面积的，对不对啊？非常非常的实用啊，非常非常的实用啊，那么这是一个简单那个画图啊，画图以及捕捉的开关啊，捕捉的开关。那么有的人又说了，那如果说我画这个 先画着画着，哎，我画错了，本来我是要连到这里的啊，我不小心连到这里去了，那怎么办呢？我能不能撤销这一步呢？是可以撤销的，怎么撤销呢？我们可以输这个优啊，优，我们可以左键点这个优，也可以输优 一出，你看就取消了点这个点的这个线啊，就可以取消到这里啊，我重新啊，选到这里，对不对？重新选到这里当然 ok， 哎，我又可以取消，对不对？那么这是一个取消这个操作啊，我们也可以叫他回退啊，就取消这个操作， 我们闭合好，这是一个啊，很简单的一个操作啊，操作命令，大家可以记一下，这是画复合线，当然在这里面我们可以画直线段，对不对？我画直线段， 比如说我想画一根水平的线，怎么办呢？我们可以把这个正胶打开，正胶打开之后，你看你只能发水平方向的线或者竖直方向线，这就是正胶起到的一个作用，对不对啊？当然我们可以啊去画一根斜线，对不对？那么这样你画出来这根线呢？他是 啊一根直线，这是一根直线，那么这种线呢？你看发现他是叫多段线，也就说是这个线段是连续的线段，那么你选择挨了直线的话，你画出来是一节一节的线啊，一节一节的线。 同样呢，在绘图工具栏里面我们可以画多边形啊，一圆对不对？我们画圆啊，可以选择圆心的位置去确定一个半径，比如说啊，这是咱们半径对不对？我们可以去画圆啊。

大家好，欢迎来到测绘指北针，今天给大家介绍一下利用蓝方 case 升等升线要进行哪些步骤。我们首先打开蓝方 case， 点击绘图处理展高雄点， 我们演示一下这个系列数据， 再展示下 列车粘点完成，我们可以看到每个点的高层， 高层检查无误之后，我们进行三角网的建立，等高线里面有个建立三角网，由图面高层 点生成，点击确认，这里有第一个选择高成点的范围，如果你的图面很大，然后我们需要 框定我们确定的范围，那么可以选择画一条 p l 线，闭合的 p l 线，然后选择一，我们这里直接利用。二可以框选图面上的高者， 但这样生成之后就会发现有一些位置啊，他有一些问题，比如说这个三角网，他的角度啊是非常小的， 他是在这个地方和这个地方和这个地方构成了一个锐角的这个三角形，在这个地方和这个地方如果中间进行 内插的话，它们两者之间中中间可能会产生一些比较我们不确定的一些地貌特征，这样伸出来的三角网它可能会是错误的，所以说这种三角网我们会把它过滤掉或者把它删除掉， 这里也是一样的，如果我们不想首度删除，就是图面特别多的情况下，我们人工删除很麻烦。 过滤三角形，在这里我们可以点击过滤三角形，然后可以看到这个角度角度为实度， 或者是更小，或者是个更大，可以自己选择，我们选择默认进行过滤，然后边长 大于一个短边的十倍，你看这样他就会直接过滤掉，这样就得到了我们这个这个正确的这个三角网，在这三角网的基础上，我们在修改结果存盘，然后再进行绘制等高线， 这里绘制等高线可以看到最小高层和最大高层，这个功能我们也可以判断，我们如果点数足够多的情况下， 可以一些错误的点，比如说有些高层它是非点或者是什么，还变成一个很离谱的一个高层，比如说零米，那么这这样我们就能看到可以把它删除掉。这里等高距就按照你的测绘 b d 尺，比如 说按照零点五米，一米两米，要按照 b 的起来，我们一般这里采用的是三次 b 样条拟合，一般是采用这个确定，那么就生成了我们的这个等线线，等高线 我们为了方便好看，那么再删除删掉， 可以看到这个是升的比较规范的，那么如果如果图形很复杂的话，那么我们可很可能比如说有坎癌， 那么我们穿坎的这个地方要去把它打断掉，打断的话可以利用这里的打断工具 进行打断。 如果是一条路， 那么我们可也可以用等高线里面的一个等高线修剪，比如说切剪指定二线间的等高线， 那么我们可以直接裁剪掉，这样去把等高线修剪完成。 除此之外还有可能利用到的就是我们现在比如说生成的这个这个等线线，它的节点你可以看一下，也是非常少的， 但是你修剪之后的等线线，它的节点非常多，但是有可能我们的这个等线线会出现这种就是明显个不符合我们的 的地形地貌的一个一个走势，那么我们需要改变它，但是特别多的点的话，我们很不方便，那么我们或者是很不美观的情况下，一般我们会进行一个这个复合线滤波， 只处理等直线，然后我们滤薄，按照零点五米来滤，那么节点 就会滤掉，那么节点就会明显变少，明显变少，面变少之后它变成了折线，这样非常 不美观。那么我们再进行一个礼盒亮条礼盒，然后选输入图层名文选等高线， 好，这样就非常美观了，那么我们再去处理这里我们可以右键 cd 里面的一个复合线处理工具， 这里面有这个复合线上的三点和这个复合线的加点， 我们比如说选择三点，那么 g n d 嘛，它就会非常圆滑， 给我选择的 这样去处理我们的 点针线，那么处理好之后，那么我们整个图那么就基本完成，这是今天给大家介绍的一个 等直线哎，就是等高线的一个基本处理步骤，那么大家啊可以进行一个学习交流，好，谢谢大家。

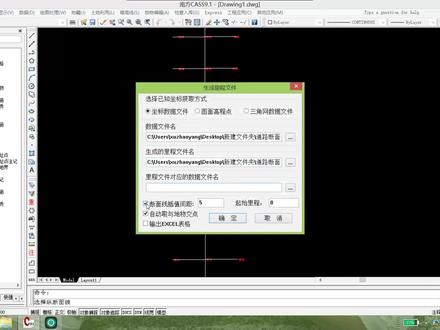

好，今天我继续给大家分享。开始，嗯，土方量计算的最后一种方法， 横，嗯，横断面，横断面，土方向计算。前面给大家讲解了方格往往土方向计算的四种方法，分别是平面，斜面基围点，斜面基本线，还有撒娇网 啊，又给大家讲解了这个 dtm 法的四种方法，嗯，坐标违建，高盛点，撒娇网。还有两期间土房，咱们用的最多的就是两期间土房，这个也是最准确的。那么今天给大家讲解这个横断面土房结算， 这也是有几种方法，这几种方法的使用范围是还是有区别的？咱们拿到一份图纸啊，一定要仔细研究，这样 才能计算准确。嗯，咱们用软件啊，嗯，最后最好就是多练习，反复练习， 这样才能熟能生巧。嗯，拿到，嗯，拿到一份图纸了之后，你把这个啊，图纸石头，然后如果是软件用的比较好的话，你用起来得些应手，那肯定就是不会算错。如果你拿着一份图纸，里面的数据，违建都是你， 嗯，死白硬套的，网上套的，你也不知道对不对，都是试一试，这样就是算出来，嗯，结果那可能会不准。另外咱们算土方量都是签约到工程造价的啊，如果稍微 嗯，不慎重的话，就是可能还会对工程带来损失。所以最好就是在你进行时代之前先找几个工程， 嗯，先做一做，做好之后和别人去对一对，如果是错了，知道自己错在哪里，然后再修改，这样才是一个提高过程 啊。这个学武侠，学武侠后打者为师，什么时候学习都不晚啊，也不能就是太积极，要慢慢学，学一项技能就掌握一项技能，就是这样才行。 那这个，嗯，咱们说的题外话说的有点多了啊。不好意思，这个道路断面他这个只能计算两级别过。如果 啊，如果你的场地，嗯啊，设计图纸是，嗯有三级坡或者四级坡的话，那你肯定是计算不出来的。嗯，几级坡度，几级坡度是是怎么说的呢？ 就比较合适，这是地面 是吧？会有会，会有很多路，他是他是这个样子的，会有很多道路，他是这个样子的。我画了有点， 这是如果，这是倒入了一半的话，这倒入一半就这是中方只显示这一半，你看这，你看这有几级啊？只有三级对不对？但是咱们的就是那个道路 道路端面的话，他只能计算两级边坡，只能算到这里，只能算到这里，他在网上都算不了了。嗯，那如果就是需要算三级边坡或者四级边坡的话，那怎么办？咱们有 这个任意段面，这个任意段面就是咱们自己编辑的，他有多少都可以，咱们就是可以往上添加。这个后面我会给大家详细点详细讲解。今天是主要是讲这个道路端面， 我把这个道路专门点开，咱们看一下这个如果用道路断面法计算这个投放量都需要什么违建？第一他需要一个里程违建，还有一个横断面设计违建， 这个横断面设计违建，嗯嗯，是，是这个土房上建造的一个河系啊，咱们只有把这个 标准横断面给设计好了啊。你的，你的功能量计算的还是还是准一点？这个里程位置呢？里程位置它是所有断面法图案 最关键的一步，他是，他是，嗯，最重要的一个点，如果你里程位置制作对的，那你的土方呢？就很容易聚集在出来了，否则会很难。这个里程位置他主要生成的是你的一个地面线，其实就是 就是你前期采集测量之后，然后他生成了一个地面线。啊，好，那说了多少？我就怕了一点点。我先，嗯，演示一下吧，还是点会度处理，在高层点 确定好，咱们把这个钢化点导起来之后，首先咱们需要用这个撇轴线，把这个啊中线给画出来，也就是倒入中心线，等一会上 生成这个里程为证的时候要用好。我把它绘制好之后，下面咱们新建和生成地面线，由中单元生成，我点新建 看这个命令行。嗯，大家用这个软件啊，一定要，嗯，经常看这个命令行，如果你对这个软件不是很了解的话，那你就那你就每操作一步，你就往这个命令行去看一下，看一下这个命令行的提示，你跟着这个提示也能做到差不多，咱们点击这个中断面线。 好，这上面有三种啊，这个生成方式啊，第一个是节点，第二个是等肥，还有等肥数节点啊，这是什么意思呢？节点的话就是如果这个横断纹线，哦，不是，就是这个纵断纹线，刚才我是如果是这样一个点一个点， 一个点一个点，每二十米我连起来的话，嗯，那那我就选择节点，我每点击一次他就生成一个断面，现在我没有点，我为了方便我直接从上往下一下子拉下来了，如果点节点，那我就点了两次，那肯定是生了两个，所以我只能点这个等飞， 等会的话他有个间距，这个这个横端面和这个横端面间距，你是多少你就选择多少，你是十米，你就选择十米，你是你是二十米就选择二十米，我这里是二十米，我选择二十米。 那这个左边长度和右边长度是什么意思呢？就是如果一会他，他从这里生成一个，生成一个河南县，他往这边延长多少，往这边延长多少，这个是和你现场采集的点是有关系的啊，你最好是到你这个点相差不多就行了， 也不要伸出太长，也不要太短，这样都不好，就是和你的底上下就差不多是一样对接就行了。我这里选择二十米吧，二十米应该就是和我这个底相差不差。好好，差不多。 行，可以，这就算新建好了，咱们下一步就是生成还是点工厂应用生成，立生为先由桌面生成，然后咱们点击生成，还是看命令行，选择重断脉线，咱们点击重断脉线， 选择移植坐标获取方式，因为咱们点坐标设计违建，选择原始地形。好，下面就是生成里程违建，选择一个违建章， 好保存，这个断脉线插着结局咱们一会再讲。这里先不说 这个自动与与地无交点，这个这个咱们不用，是就这个提取啊，这个没啥用，咱们七十以上选个零就行了。点确定好 第一个短板就是 k 零加零零零，在高层就是幺九八点九六，这个就是 k 零加零二零，高层是二百点零七零四零零六零零八零，是吧？往后一直，那最后呢？ 最后它是 k 零加七四零，那么七四零数上二十是三十七，三十七加一，那就是三十八分方面。 这三十八个横端面的话，那一会咱们制作这个标准横端面的时候，就这个设计，设计道路，设计餐桌标准横端面的时候，那咱们也需要制作三十八个和他一一对应。 咱们现在就是制作一下这个横盘面序号，我们选择一，其实他这个就是就像这个一个字号表格一样啊，你输入两个之后，然后你直接往下拉就行。 嗯，制作三十八个，好，三十八个这个中装高，中装高的话，我这里是从幺九零开始的，然后第二个是幺九零点五， 他是每二十米是五十公分的一个重坡。好，我点拉一下直接好也可以了。 这个坡度左坡度是一比一，右坡度也是一比一，左快，这个道路是八米，右快也是八米，横坡率八分之零点二。好，咱们给他复制下来。 行，好，这里面有，后面还有很多啊，你像这个左超高右超高，你说有没有？ 有，肯定有，这个道路上一般都有，特别是在拐弯的地方。嗯，不光有超高，还有加快，还有这个左抬过下高，右抬过下高，就是你就是比方说你放这个一体坡， 你放这个一级坡，你需要放多高，他就截止了。然后是二级坡，你是有一个限高的，这里面 还有很多很多的啊，很多，包括这个排水边沟也有啊。如果啊，就是，嗯，哪个小伙伴，就是你觉得你需要的话，而且有看不懂的话，你给我私信，然后我单独就是那个我跟你说一下，因为就是如果单独做一批， 做一期这样的视频的话，时间也比较有点长，如果单独做一个，这的话啊也有点麻烦，所以就是谁需要的话可以给我私信，到时候我给你啊发一下。 行，好，咱们弄好之后咱们再就点击保存，保存到就是咱们需要的物业家里，咱们弄个标志空间门吧， 保存好之后咱们点击退出就可以了， 咱们看一下啊，看一下，我这个弄这个标志，后面他是 tst 回归格式的双击打开， 你看他这里面这个，前面这个就是就是代表这个你的，嗯，横断面的序号，序号一二，然后这个 h 就是中装高 中长号，咱们咱们的中长号就是幺九零，最爱就是左边坡是一比一，右边坡也是一比一，左快八米，右快八米，然后横坡，是 啊，百分之二，这里面如果，就是你说如果我，我不用那个表格去， 我用一个字，我用 tst 这个记事本去做，行不行？也行，可以，只不过是你记住这里面的逗号一定是英文状态下逗号，这里面呢冒号也是英文状态下冒号，最后结束的时候大写一 ad， 好，这就算制作完成了。 行，好，那今天就是那个我先给大家讲到这里吧，最主要的还是一个里程文件的制作啊生成，还有就是标准横断面的制作， 嗯，这这两个一个是核心，一个是最重要的一步，把这两步掌握好了，那咱们的 k 四啊，这个横端的土房计算肯定也能做好。 行，下一节课我给大家讲这个横断面的计算。行，好，谢谢大家。

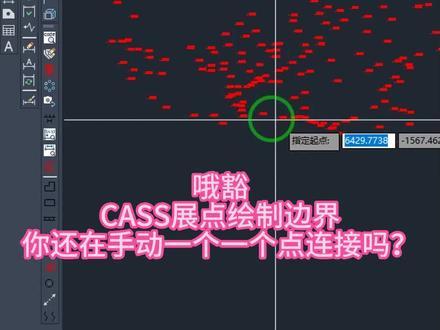

oppo 开始展点绘制边界，你还在手动一个一个点连接吗？可以代理土方计算，开始远程一对一教学，远程安装或解决开算题等服务。今天就教大家沿展点外围一键绘制闭合多断线边界，一共分为两步，第一步就是建立三角网， 根据图面高程点生成，点击确定输入二选择，直接选择高程点，选择全部高程点，然后回车。 接下来是第二步，建立多段线边界，命令输入 dj 回车，然后选择全部 三角网回车，一键绘制多段线边界完成。总结就是利用三角网来建立边界，你居然都看到这里了，作者相信你肯定是一个热爱学习的同学，那么就顺便给大家分享一套 case 教学视频， 都是高清无损的视频，有需要的同学请长按视频找到赞赏功能，把免费的小红花送上三朵哦！你学会了吗？关注我，少走很多弯路哦！

好，今天继续说一下 case 的基础知识，重构这个功能呢非常重要，当我们绘制完斜坡围墙或者台阶之后，我们发现有些点呢需要进行变动，但是变动之后呢，大家有的人就以为这个变动之后呢就需要重新去绘制， 呃，非常麻烦，那么我们看一下如何利用重构来进行呃相应低物的一个呃重新绘制。 首先呢我们来看一下围墙，这是我们画的一道围墙，接下来我们发现这个需要在围墙的某些点呢增加一些节点，那么这个时候呢怎么办呢？我们输入 wifi 命令加点命令，我们来看一下 输入家里命令之后，点中这个骨架线，请注意点中骨架线白色的线，然后加一个点，而后呢我们 输入 r， e， c， a， s， s 回车。当命令行提示手工选择实体或者说重构全部实体的时候呢，我们可以根据相应的这个选项来进行呃选择， 比如说我们现在只对这个围墙进行重构，那么此时呢，我们选择这个输入 s， 手工选择实体，而后选择这个调整后的这个白色的骨架线， 然后单击右键，那么这个时候你会发现所有的围墙，这个围墙呢并没有进行重新绘制，而是利用重构的这个功能给他进行了一个重绘， 包括这个斜坡也是一样，我们可以看到这个斜坡呢，我们假设想在这个坡的这个某些位置呢增加一些节点，比如说我们来看一下， 我们选中把这个白色线，比如我们在这增加了一些拐点， 然后我们输入二 e， c， a， s， s 或者输入一个双 r 二二回车，然后我们输入 s， 选择需要重构的这个对象，点击单击右键，那么这个时候你会发现我们的这个斜坡呢？呃，此时呢进行了一个重新绘制， 那么也就说你增加了节点之后呢，不需要重新再去绘制了，而是需要通过重构的这个命令呢来对这个地雾进行重构重绘， 那么这个台阶呢，也是一样的道理，白色的骨架线呢，非常重要，大家可以看到我们可以把这个白色的线呢给他前置一下好， 然后呢我们假设增加一些节点，我们来看一下，我们可以把这拖动， 比如说我们拖动，然后呢我们输入二二二，然后输入 s， 点击白色的骨交线，单击右键，这个时候台阶进行了重构，那么这就是我们说单独进行重构，那么如果说是我们依次调整，可以不可以全部进行重构呢？当然也是可以的，我们明显可以看到刚才的这个界面，我们来看一下， 输入双案二之后，他有一个重构所有尸体，那么直接回车，也就是我们对骨架线进行所有的骨架线进行调整之后呢，比如围墙的骨架线调整，斜坡的骨架线调整，然后台阶也一样全部调整之后呢，然后全部一次性通过重构所有尸体来对所有的地雾进行重新的这个绘制。

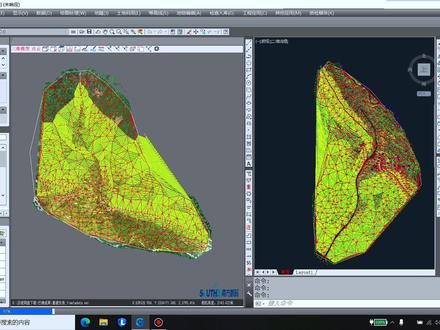

今天来实际学习一下南方 case case， 三 d 绘制地形图。首先我们打开软件，点击三 d 图标，打开三维模型。 好，首先我们对先性地物进行绘制， 这里是乡村道路，我们选择左侧右侧菜单，交通设施，乡村道路，根据左需右食，上需下十个进行对公路进行绘制 好。经过半个小时的绘制，我把政府涂上，所有的道路基本上都采集完成。接下来我开始绘制房屋， 输入快捷命令， ff 快速绘图，选择对应数字，绘制对应的房屋。 好，直接 c 键闭合，输入房屋的陈述好， 再把这个高层把它降到地面上。 好，这个房屋房屋就绘制好了。好，又经过半个小时的绘图，我把所有的房屋绘制好了。接下来我绘制 贵州这种地块，如这块是汉地，我们点击右侧菜单， 只为土字选择耕地，汉地选择，一会做这个边界线，汉地的我给大家演示就上， 稍微画粗糙一点 好， c 键闭合好，焊地就绘制好了啊。又经过半个小时半个小时的绘制，终于把这些植被图字全部范围给它圈出来了， 这种就是那种成灵，然后这种的话是草地。好，我们这些绘制好之后，我们就开始采词，取那种采集高层点，采集高层点，输入快捷并记， 然后一般是采集这种特征的地方，比如说这种这种路变坡的地方，还有这种特征的地方，这种地方也要采集。 我们也可以用快捷的方式，可以在线上提取高层点， 然后也可以可以在那个范围内提取高铁，但是他这个职位比较多职位，这种职位比较多，然后就只能采用点选的黄色，有职位的地方有这种，要不能点在树上面，必须点在地上，就这样慢慢采集 好，经过一个多小时的采集，我终于把这一片区域的高层点采集完了，接下来我们就生成等高线，点击等高线菜单，然后建立三角网， 选择由图面高层点生成，确定选择由高，选择高层点的范围。好，现在高层点，高层点已经 真诚的那个三角网，然后我们把这种边缘的范围外的那种三角网把它删掉等会不然会影响深层等高线的效果。 好，我由于是给大家演示，我就还有很多地方没删啊，我就不一一的去删了。然后接下来我们就开始生成等高线， 点击等高线菜单下面的绘制等高线，然后我由于是笔记本电脑操作的，然后等高线的话我就稍微改大一点， 哎，就一米吧，就一米，然后不礼盒状态的话，他就是升的，等高线是折线，然后三次样条礼盒的话，三次样条礼盒的话他就是那种曲线的状态，然后我们点击确定 好，现在开始生成猛膏线， 好，现在等高线就生存完成了，然后接下来我们 删除三角网，接下来我们就还有等高线的，什么剪切啊之类的，因为等高线不能穿过抖卡，不能穿过道路，然后不能穿过房屋，然后我们还要一系列的整治， 还有系列的整色，然后修改这个图纸，然后基本上大部分的话就这样吧，然后后面最后的话，祝福的话还要加一个图框，图框什么的，然后等到现在这些也还需要注注记高层之类的，然后那些细细节的东西我就不给一一给大家展示了，抖音。

rtk 测量数据如何在 kiss 上攒点呢？今天一节课教会你常用到的攒点功能，有攒点号、攒点位、攒高层点。现在以 kiss 为例给大家演示一遍。打开 kiss 软件，点击左上角文件，选择新建图形文件， 找到绘图处理攻击栏，点击打开。 选择咱野外测量点点号选项，这时会直接弹出电脑文件夹，找到需要咱点号的坐标文件，点击打开，即可完成咱点号的操作。 展点位，新建一个新的图形文件，找到绘图处理工具栏，点击打开。 选择咱野外测量点选项，选择找到需要咱点号的坐标文件，点击打开。为了让点位显得更加清晰，可以在命令栏输入 type 文件，设置一下点样式， 即可完成攒点位操作。攒高层点，新建一个新的图形文件，找到绘图处理工具栏，点击打开。 选择咱野外测量点高层选项，选择找到需要咱点的高层的文件，点击打开，即可完成咱高层点的操作。 展点。是不是很简单呢？欢迎评论区交流讨论。

男方 case 基础设置大家好，现在我们来介绍男方 case 的基础设置，他们分别是对象捕捉，对象追踪， d、 y、 n。 在软件的下方找到对象捕捉，点击对象捕捉有提示，对象捕捉开， 我们把鼠标再次放到对向捕捉的位置，点击鼠标右键点击设置，在这个位置选择捕捉的一个类型，如果你不知道怎么选怎么办，那就全部选择点击确定 点击对向追踪，同样会有提示，对向追踪开，捕捉和追踪他是配套使用的， 打开了捕捉和追踪之后，发现在这两个位置的文字就凹陷进去了，所以这也是判断他打开的一种方式。 我们找到旁边的 dyn， 点击它，发现 dyn 的图标凹进去了，那么 dyn 动态数就打开了。接下来我们进行一个演示，说一下为什么要打开这三个设置，我现在画一条直线，直线画好了之后，我想接着这条直线的左端点进行一个绘制 捕捉，打开之后，我们把鼠标靠近左端点时候，他会自动去拾取这个点， 这个就是捕捉的一个意义，那么这个 dyn 有什么作用呢？我们再次绘制一条直线，输好 pl 绘线命令之后，在食字食的下方就会有提示 命令的输入，我们点击空格就会有提示，指定起点 d， n， 打开之后，在实质光标的 左下角的位置都会有一个提示，我们根据这个提示进行操作就可以了。最后再捕捉一点，我们在使用南方 case 的时候，需要把它的十字光标给它调大， 在哪个地方进行设置，点击鼠标右键，点击选项，点击显示 找到十字光标大小，我们把这个数字往上挪，挪到五十以上，点击选择集，点击实际框大小，把它往上挪，挪大一点 好了之后点击确定调大之后有什么好处啊？比如我现在要去选这个线，我的实际框搭在这个线上，是不是这个线就选中了？这就是为什么要去调节它。
