1325激光雕刻机的调光方法教程
粉丝1.1万获赞3.0万
相关视频
04:18查看AI文稿AI文稿点这第一个点，得确定这个点打在这个镜片内不能出这个镜片，出镜片这个光被挡就 影响工具，然后，嗯，看好了点，然后从这边拿这边挡着，一点一点的点点，把这光一路到这个第二反镜镜片这里，然后贴上一个亚克力，再点一下， 点开往远处走。嗯，第一次走，不要走这么走这么多，第一次少少走一点，先。光啥时候光走向点， 这个是因为调好了，他光已经重合了，正常如果说两个点不重合，先用这个，这是第一反，用第一反这三个调调节螺丝，把他那个光两个调成一个点。是我用把第二点往低 一点上调，然后退回来，退回来，他两个调成了之后再点一下，再回第一点，再点一下，然后再往远处走，走远点，再点远点，变化量大，然后 第一次调好之后，第二次走远了，他那个应该是两个点，还不是重合的。再把第二点往第一个点调，调到他两个基本重合位置，然后再好了往左走，然后把这个贴到这个激光头上面，在在之后啊， 嗯，简单的调啊，把那个横梁移到这个外方向中间位置，移到这里好停，然后从这个位置开始点，点第一下，这是这个方向 x 方向第一点，点第一点，然后往往那边 左往右走好停点。也是也是说先把那个圆点调跟调到跟近点重合，近点重合之后再退回来，退回来，然后再点一下， 然后走到那个最头上，走到最远处好点，然后把这个圆点调的跟这个第一点重合，点好，然后退回来， 再点他两个点，重回之后这个 x 方向就算调完了，再点，好好好好，然后在这个外放上把它调到也是调到中间位置，从这中间位置 调一下，调一下就可以，先点第一个点，然后走到最远处，直接走到最远处就可以，因为前面已经调过了，再之后再点第二个点， 然后这里如果他两个点之前有误差的话，用这个调，用这个还是用第一反调，用第一反调调他两个也是把第二点往第一个点上调，多重复几次啊，把他俩调的重回就可以了。 最后一步啊，最后一步这光已经调成和上面调成了之后，把这个漆面打开吹气，有吹气，然后找一个双面胶或者透明胶都可以，把它贴到上面， 贴在上面，然后点点一下，点上之后你看他这个点能能照出这个印来， 从这边把它切了之后给他压一下，有个压痕，有个外圈，然后你点一下之后看他里边这个光斑 是不是在这个压痕这个中心，是的话就可以了，不是的话用这三个把它调，把它一直调到中心。嗯， 总的原则就是更换激光管的时候啊，那个让这个管子放上以后，把这个光要进到这个一反的里面，然后呢如果光有变化的话，就是调这个一反，让这个光啊进这个二反，再进出一次，再远处一次，然后让两个光斑都在一个点上， 调完那就是二反，然后再调三反，就是激光头那个也有个办法呢，就是你在这个点打到一个点上，在在这里再打到一个点，然后再调这个位置，打到一个点，再调这里打到一个点，四个点都重合了就可以。
282山东凤辰数控科技有限公司
03:25查看AI文稿AI文稿大家好，很多朋友购买了激光机以后不会调光，我们今天就给大家做一期关于调光的视频。先我们打开机器后盖，我们先保证激光管射出的激光打在依反镜架的中心位置，现在我们贴上 点射，现在是中心位置，现在我们调二反， 现在我们把二反和一反拉到最近的位置。我们做了一个小卡片，这卡片有一二三分别对应一反镜架的 三个螺母，通过调节螺丝，一号调整 光路，上下二号，四十五度调节三号光，左右调节现在点射。我们再把二反镜架拉到最远位置 点射，两点重合，现在我们调节二反位置， 同样一个小卡片，一号螺丝调节上下二号螺丝四十五度， 三号螺丝调节左右。我们现在把激光头和二反位置调到最近点射， 现在我们把激光头移动到机器最右侧点射， 两点重合，现在我们调三反，我们通过这个卡片，一号螺丝对应这个螺丝，二号对应四十五度调节，三号对应这个螺丝。现在我们把 双面胶按在激光头的上面，反射 在激光头正中心位置，如果偏左、偏右、偏前、偏后几个螺丝调节，我们中间部分的光 已经调整完毕了，我们现在进行四角打点矫正，我们先把激光头移动到左上角 点射右上角 点射 右下角 点射左下角 点上 四角完全重合。 调光完毕。光路调节完毕以后，通过六角扳手把螺母紧固。
2351山东沃美雅激光科技有限公司
03:42查看AI文稿AI文稿激光雕刻激光路调节参考教程打开冷水机和激光雕刻机， 取下雕刻机侧面面板，下面开始调光，请带上护目镜。步骤一，调整激光管高度， 将多层美纹纸或双面胶粘在第一道反射镜调光架上点射标记，注意点射功率不宜过高，点射出完整光斑即可。双面胶、美纹纸尽量厚一些，或者多粘几层，防止烧穿污染镜片。 调整激光管的位置是光斑标记到第一道反射镜中心位置，且激光管与 x 轴衡量保持平行， 请确保激光管的触光孔对准第一道反射镜的中心。步骤二，调节第一道反射镜，将多层美纹纸粘在第二道反射镜 调光架上，移动第二道反射镜至第一道反射镜最近端点射标记， 再将第二道反射镜移动至最远端点设标记。 取下美文纸，查看原点位置是否在近点位置上下左右或者是四十五度线上。如果光路不正，请参考此指示图。调整光路，如果在上下调整，一号螺母顺时针旋转向下调整点位，逆时针旋转向上调整点位。 如果在左右调整二号螺母顺时针旋转向右调整点位，逆时针旋转向左调整点位。 如果在四十五度线上调整三号螺母顺时针旋转向左上调整点位，逆时针旋转向右下调整点位。 多次重复此步骤，直至远近点位重合。 步骤三，调节第二道反射镜，将多层美纹纸粘在第三道反射镜入光孔上，移动第三道反射镜至第二道反射镜最近端点设标记。 再将第三道反射镜移动至最远端点设标记， 查看原点位置是否在近点位置上下左右或者是四十五度线上。第二道反射镜的调节方法和第一道反射镜是一样的，请参考第一道反射镜的调节方式进行调节。多次重复此步骤，直至远近点位重合。 步骤四，调节第三道反射镜，拔出气管，拆下喷嘴点射标记，拆下聚焦镜筒，放上美纹纸点射标记，多次重复此步骤，直至两点重合。 重新安装好聚焦净桶和喷嘴，接上气管， 使用透明胶带粘于喷嘴上，调小点射功率，能出光，打出痕迹， 一直调整到激光在喷嘴中心位置即可。
414埃佛尔激光企业店

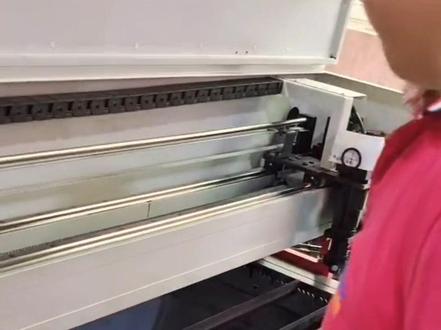

03:52查看AI文稿AI文稿调光的光板，这个叫调光纸油面是比较光滑的，从这里卡进去激光机调试，光路检测与调试方法， 然后这边点个点，这看一下光打的怎么样，你看这光斑还可以，基本上在中心，这是第一镜片好，那我们第二个镜片 是怎么个样？个偏向啊？第二个方法就明显偏了，这是一个偏向。好，然后再放在第三个芯片 肩膀，第三个地面，移到最左边 最远的地方，点点色 最远的点，然后看下最近的地方点是多少，打到哪个地方好。点测最近的和最远的左右左右差不多，就上下放这里，这是第四块镜片， 四块镜片，先看最近的，这 先点射一下，移到最远的地方去看一下 颜色，他还是一样的上下偏了，以这个为基准，然后这里偏下，就是上下偏了，就是大概的光是往下偏，所以说我们要先把它调中心，一步步调，这怎么调光？先看一下调第三和第四，第五。快递片要在中心啊，怎么调？现在就开 先点一下啊，我们来这个点来对比，中心是在一个十字架，但是他明显偏下偏下，我们怎么调？先把它调上去，然后就调。我们先不调这块星座，我们要调吸管管这边的第一块星座，这是第二块星座，我们调第一块星座往上 这块静坐，把光往上打，那调哪个？呃，螺丝呢？先调这个是控制左右光的，这个是控制上下的光的，这个是左右啊，左右摆的光，这是上下上下摆的光，所以说我们上下片呢，我们调这个，调这个螺丝。 刚刚我们那个光斑是往下打，就是我们要光，要往，要往上，往上的话这镜片就是要这样子，那就松把，把这个螺丝松掉，就是 呃，逆时针，你看我调的合适点，射给大家看一下啊，看一下这光斑，他就这个中心的，就是这个四个半都差不多是均匀的，说明这个光过来是正的最近的距离，之后在中心我们看下最远的距离，在这中心 下的话，这个螺丝就是顺时针拧好，我们再点一下。啊 啊，这个这个这个光斑啊，就差不多了，就是四个半都一样啊，就在中心往近的往远的移一下，看下他重不重活，不重活，就在一直重复一直重复。这条 最近光检测一下啊，你看他又偏下了，看到没有？又偏下了，那我们又又要调第一块金线， 好再点点色 啊，这个就差不多点色啊，你看他这个明显偏高了，光还往下降，下降的话这个螺丝 啊，这里就是顺时针一点，然后再打。关注我下个视频，继续讲解光路调节方法。
02:23查看AI文稿AI文稿家人们好，今天给大家演示一下怎么调激光打标机的个光路。还有很多的客户在拿到设备以后呢，会发现说 我打出来的机关会有一些缺光的一个状况，那这是什么导致的呢？那因为我们的设备在运输的过程当中，有可能导致于我们本身原本调好的光路他发生一个偏移，所以导致我们打出来的机关会缺字，或者说有一边是光强，有一边光弱， 那怎么去调呢？接下来我来教大家这个镜头给拧下来，拧下来以后准备一个调光片放到这个镜头的底下， 我们再回过来要把这个光路给拆开，那我们会发现说从开始的时候这个光路可能是松动的，他可能会左右偏移，会被这个部分的一个 击下键挡住了一部分的激光，那我们就把它调圆，调全部的激光从前面出来，我们在软件上面画一个小圆，那这个小圆的话，我们把它设定为零点一的二的直径，我们再把功率设定一下，把这个速度调到最慢 功率我们无所谓，勾上这个让他进行连续加工雕刻，这样才能持续的看到他的一个激光雕刻，试试看 大家看到没有，这个绿色的光其实就是我们的激光，但是的话我们可以现在看到这个这个绿光是不圆的，是不是是个椭圆形不圆的，那这个时候我们要进行调试光路了，调这部分 我们可以先固定一下一个位置，某一个位置，然后先轻轻的不用让他松的太多，然后呢我们再进行调整，调这个光露的时候一定要耐心， 保证他的激光是全部是出来的，那这个就是我们那个最佳的个状态了。那我们现在的话就在这个位置把光路锁紧 好了，再看一下这个光斑，非常的远近就 ok 了。
03:48查看AI文稿AI文稿小幅面机器调光教程一、将透明亚克力板粘贴在激光投入光口处。 二、将激光头移动到浮面座上方。三、按面板上点射键，发出激光。四、确定第一激光点位置。五、将激光头移到左下方。 六、按面板上点射键，发出激光。七、查看第二激光点与第一激光点相对位置。 八、根据第一激光点位置调节第一反光镜相应调节螺丝，将第二激光点调至与第一激光点重合。 九、调节完成后，将激光头移动到浮面座上方，并换一个新的透明亚克力板。十、按面板上点射键，发出激光。十一、确定第一激光点位置。 十二、将激光头移到左下方。十三、按面板上点射键，发出激光。 十四、查看第二激光点与第一激光点是否重合，如果重合则进行下一步，如果不重合则重复一至十四步，直到调节至第二激光点与第一激光点完全重合。 十五、将激光头移到右下方。十六、按面板上点射键，发出激光。十七、查看第 三激光点与第二激光点的相对位置。十八、根据第二激光点位置调节第二反光镜相应调节螺丝，将第三激光点调至与第二激光点重合。 十九、调节完成后，将激光头移到左下方。二十、按面板上点射箭，发出激光。二十一、确定第二激光点位置。 二十二、将激光头移到右下方。二十三、按面板上点射键，发出激光。二十四、查看第三激光点与第二激光点是否重合，如果重 合则进行下一步，不重合则重复十五至二十四步，直到第三激光点与第二激光点完全重合。二十五、调试完成后，检查一遍三个激光点是否完全重合，如果重合则进行下一步，如果不重合， 则根据光点位置重复一至二十四步中相应操作步骤。 二十六、将一片胶纸粘在光头嘴出光孔上。二十七、按面板上点射箭，发出激光。二十八、查看光点是否在激光投出光靠中心。 二十九、根据光点位置调节激光头上相应的调节螺丝。 三十、调节完成后，光头最初光孔上换一张胶纸。三十一、按面板上点射键，发出激光。三十二、查看光点是否在激光头，出光靠中心，如果光点再出光靠中心， 则调光完成。不在出光口中心则重复二十六至三十二步，直到光点打在出光口中心。三十三、调光完成。
03:40
01:21查看AI文稿AI文稿刚买回来的激光打标机，这个腮红光是怎么对位的？不在一个点上怎么调节？这也是这两天一个粉丝问我的问题，今天我就用这个视频给大家演示一下。 首先要打开我们这个金橙子软件，也叫打标机软件，然后点这个方框画一个，随便画一个方框，嗯，然后叫他居中，居中完以后给他填充 填充，把这个底下这个连续加工和这个蒜头加工打上勾，然后把激光器打开， 然后问开始雕刻，如果现在你看他刻不到，我们就要调节他这个高低，一直能让他刻到为止，不管是往下还是往上，一直调到这个光最强的时候停止。现在我们可以看到这三个红点啊， 中间这个点呢是我们激光器上的红点，他是永远不变的，这位置可变呢，就是我们镇静旁边的这个，这两个我们就可以调节他这两个，你把这两个点呢重叠到激光器那个点上，和他重叠在一起，然后再重叠另外一个， 现在呢他就成形成一个点，这样就等于是我们就已经把这个红点调节好了，后面你再刻任何平面的东西，你只需要把三个红点重叠在一起就可以了。
00:40查看AI文稿AI文稿激光打标机的线条或文字突然质量变差，变得出现模糊、不清晰或不均匀。通常出现这种情况可能有几下几点造成的。 一、镜头和透镜被污染。我们可以检查并清洁镜头和透镜，确保他们没有灰尘或污垢。二、激光功率没调对，我们可以进行调整激光功率来确保它足够强，已产生清晰的标记。三、没有进行对焦操作。点开红光按钮，摇动，立住摇杆， 使三个红点重合，以确保对焦正确，获得清晰的标记。四、激光器使用年限超过这种情况，需要更换激光器。
