欧姆龙nb屏编程教程
粉丝1127获赞3306
相关视频

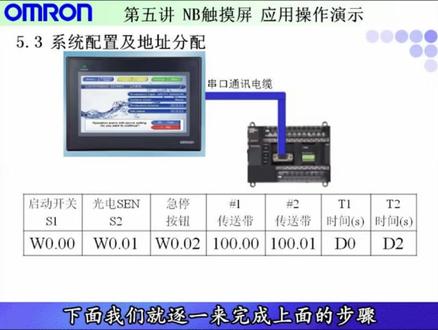

21:43查看AI文稿AI文稿下面我们就通过一个实际应用操作来学习一下软件的使用方法，以及自动控制系统中监视控制的核心产品 plc 和 pt 是如何互相联系工作的。 第五讲， n b 系列触摸屏应用操作演示本奖中我们将通过一个实际应用操作来学习 n b z 杠 designer 的具体使用方法，以及其与欧姆龙 p l c 具体通讯方法的设置。 下面我们首先来了解一下项目要求。按下 se 开关后，一号传送带开始运行，当 sr 光电传感器检测到信号时，二号传 松带开始运行。延时 t 一，时间后停止一号传送带运行。延时 t 二，时间后停止二号传送带运行。屏幕上另有一停止按钮，按下后系统立即停止运行。 在 n b 触摸屏上显示设备运行情况及输入信号和输出信号状态，直观反应 t 一和 t 二时间可在屏幕上进行更改。 在了解了项目要求后，我们先来整体看一下完成这项需要的步骤及完成顺序。之后我们再按照顺序逐一进行。首先第一步 我们要分析项目要求进行系统设计。第二步，进行系统配置及地址分配。第三步， nb 画面制作下传画面数据及组态。第四步，飘 c 程序编写 下传程序及端口设置。第五步，连接好串形通信电缆，重新上电后进行程序调试及在线仿真。 下面我们就逐一来完成上面的步骤。通过分析项目要求，我们知道至少需要三个输入信号及启动开关。 s 一光电传感器 s 二停止按钮， 两个输出设备传送带一运行停止传送带二运行停止屏幕需仿真现场情况，除显示现场状态外，还需要对传送带停止时间随时进行调整。 完成了上面的分析过程后，我们来进行下一步系统的选配。根据上面的情况，我们得到这样的结论 就是需要 plc 和触摸屏产品共同才能完成此项工作，当然还需要一些传感器， 由于这部分内容不是我们课程的重点，我们这里就不做具体分析。触摸屏我们选择 nb 系列触摸屏中的 nb 十来完成，主要 是由于安装在传送带侧的触摸屏，如果尺寸太小，工人在远距离时就无法清楚的观察到设备的工作状态。 plc 由于点数及控制过程不是很复杂， 但又考虑到有升级的可能性，我们还是选择 c p e h 来完成此项工作。接下来我们就来进行地址分配。 s 一，启动开关 w 零点零零光电传感器 s 二 w 零点零一 急停按钮 w 零点零二一号传送带一百点零零二号传送带一百点零一 t 一，时间 d 零 t 二，时间 d 二，下面一步就是进行画面制作以及下传到触摸屏下面，我们一起打开 n b z 杠 designer 软件， 双击桌面上的 n b g 杠 designer 图标，就可以打开 n b g 杠 designer 软件。 在打开的软件界面中，我们首先创建一个项目文件，点击文件菜单下新建工程，在工程名称处输入 m b 杠一 learning， 下面的目录处可以 选择此工程保存的文件夹。选择完成后，我们点击建立工程项目文件就建立好了。 下面一步先要建立系统组态，在左侧原件库窗口中选择 hmi， 夜间选中 nb 十， 将 n b 十拖拽到组态窗口中，选择水平放置。下面我们添加漂 c， 选择漂 c， 夜间 选中欧慕龙 c p series host link， 将票 c 拖拽到组态窗口中，最后选择通讯连接，选择创口，同样 将创口拖拽到组态窗口中，将创口的一端与 n b 十的 com 一连接，另一端与 p l c 的 com 端连接，轻轻拖动 p l c n b 十。如果创口连接电缆跟着原件改变位置，则说明连接正常，否则还需要再次连接好才可以进行通讯。下面一步进行通讯参数的设置， 双击 c p e p l c， 在账号处输入零确定，双击 n b 十，选择创口一设置。 由于我们本次使用的是 r s 二三二 c 电缆，所以通讯类型选择 r s 二三二 c。 波特率选择九六零零，数据位为七基偶教练，偶教练停止为二 确定，这样就完成了硬件组态方面的操作。下面一步进行画面制作，点击屏幕右侧 工程结构窗口中的 hm 二零，中间的组态窗口会显示为黑色，这样就可以在组态窗口中添加画面数据中的各元件。首先制作屏幕的主题文字， 选择绘图菜单栏中的静态文字，选择标签模式使用字体， 字体选择微软雅黑，大小选择三十毫字，颜色为蓝色，选择粗体。在内容处输入 n b。 触摸屏应用操作实力， 点击确定，然后在屏幕的左上角放置屏幕主题文字的位置，点击鼠标左键，主题文字就显示在屏幕的左上 测了下面开始制作 s 一、 s 二以及停止开关。在屏幕左侧的原件库窗口中选择 p l c 原件， 选中未状态设定原件，拖拽到组态窗口中， 在写入地址处选择 h m i 零， p l c 零，确认连接端口为 com 一，账号为零，地址类型处选择 w， 更 beat 地址零点零零，选择未状态设定夜间类型，选择复位开关， 选择标签页签，使用标签。标签内容处输入 se， 复制当前标签内容到所有状态，选择使用字体，字体为送体，大小为三十二号字， 对齐方式为居中，颜色为蓝色，选择图形。夜间 使用位图，导入图像，双击位图文件夹， 双击登文件夹，选择 lamp 幺四导入退出。 选择刚刚导入的图片文件，选择显示设置，将宽高设置为一百一十， 点击确定。 将按钮放置在屏幕的左上方位置 调节框中标签文字的位置，同理制作 s r 及急停按钮，按钮的大小及标签自己的大小根据情况进行变化。 由于没有真实的传感器，我们就将 s 二设定为复位开关，人为模拟传感器信号， 接下来制作输出指示。为了使传送带更加逼真，我们使用原件库中提供的传送带图像作为传送带的外观 依旧在左侧原件库窗口中选择功能原件，选中向量图， 拖拽到窗口中选择使用向量图导入图像。向量图传送带 我在这里选择第一个，大家可以选择其他的，选好后点击导入退出。选择我们刚刚导入的传送带图 像文件，在显示设置中将图像大小设置为三百，宽三百， 高三百，然后点击确定，将图像放置在合适的位置， 下面我们来制作显示状态的部分。我们使用改变传送带颜色的方式来表示传送带正在运行或停止运行，当然大家也可以选择其他方式。选择漂 c 夜签 未状态指示原件，拖拽到组态窗口中，读取地址处，选择 h m i 零 p l c 零确认连接端口为 com 一、账号为零，地址类型为 c i o beat 地址为一百点零零。选择图形页签，使用位图，导入图像，双击位图，双击按钮， 选择 but 二零四，选择导入退出， 选择我们刚刚选定的按钮，选择显示设置，将框 高设置为一百五十，点击确定，将位状态显示指示灯放置在图形的主要位置。 接下来大家可以使用前面介绍过的添加静态文字的方法，添加一号传送带文字到传送带指示灯的上面位置。 最后我们制作时间的设定，在票 c 原件中选择数值输入，拖拽到组探 窗口中，选择读取，写入地址相同读取地址数，触摸屏选择 h m i 零 p l c 为零连接端口 com 一、改变账号零 地址类型，选择 d 杠 world， 地址为零，编码为 b c d 码。 选择字体页签使用像量字体，在字体属性中选择十一段吧， 选择三十号字，字体颜色为蓝色，点击确定。 将原件放置在传送带下侧，同时添加静态文本 t e， 这样一号传送带就制作完成了。全部选中复制到右侧 修改地址及文字，就可以完成二号传送带的制作。 下面我们将 s 二开关的外形重新设置 为五十乘五十， 切换到标签页，将其标签字体设置为十六、 选择复制到所有状态，确定选中 s r 开关，将它放置到传送带一的末端， 并选择向前移一层， 如果屏幕中还是看不到按钮，就一直点击，直到屏幕中出现按钮 为止，画面数据及组态就制作完成了。下一步下传到 hmi 中，先使用标准 usb 电缆连接好触摸屏与电脑， 选择保存编译， 如果使用 usb 方式默认就可以了。确认 dip 开关一和二处于 on 的位置， 点击下载显示传送进动条， 下载完成后点击确定 完成好 nb 十的画面制作后，我们进行下一步漂 c 的相关操作。下一步漂 c 程序编写下传程序及端口设置， 由于 plc 程序编写不是我们这个课程的重点，我们在这里就不进行分析了，下面看一下 plc 册的通信设置，打开已经编写好的 plc 程序文件， 双击左侧工程栏的设置，在弹出的窗口中选择创口一，选择定制波特率九六零零，格式为七二亿， 模式处选择 host link 单元号，选择零。 关闭对话框下面我们就将程序及通讯设置下传到 plc 中。首先我们先连接好通讯电缆， 使用标准 usb 通讯电缆连接 plc 和计算机，点击在线工作， 选择是 点击传送到 plc， 我们选择程序设置，确定是 下载完成后，点击确定选择是， 这样就完成了 p l c 通讯设置操作。完成好 p l c 的设置操作后，我们进行 下一步，下一步程序调试及时运行。我们将 plc 与触摸屏之间的通讯电缆连接好，观察调试一下 功能是否可以完整实现？我们可以看到触摸屏上的通讯灯在闪烁， plc 上的通讯灯也在闪烁，表示通讯建立完成。 这时若按下触摸屏上 s e 开关，我们可以看到一号传送带运行变为红色。当 s r 有信号，即按下 s r 开 开关时，二号传送带运行变为红色。延时五十秒后，一号传送带停止运行，变为白色。 延时六十秒后，二号传送带停止运行变为白色。我们可以从 n b 时尚监视到设备的完整运行情况。 上面的课程中，我们学习了 n b 触摸屏的概数、硬件选型 功能及支持工具，还通过一个简单的应用学习了支持工具的操作方法，并且体会到了工业控制中两大核心原件 plc 和触摸屏配合使用的方法。本次课程就到这里结束。
130人生如戏游戏人生
06:58
16:42查看AI文稿AI文稿各位学员你们好，本节课我们向大家介绍 n 节与 n b 的一探网通信。学习完本课程，您可以掌握以下内容， n 节于 n b 通信中， n 节端的设置 n 节于 n b 通信中 n b 端的设置 n 节于 nb 的仪态网通信实现。本节课主要有三个章节， 第一张，通信盖数第二张，硬件配置第三张，操作步骤 集演示第一章，通信盖数在当今工业生产过程中，触摸屏发挥出不可或缺的作用。 通过触摸屏，我们除了能方便的获取设备的生产信息以外，还能完成对设备参数进行调整及一系列数据交互的任务。 因此，掌握控制器如何与触摸屏进行数据交呼，这也成为我们的必备技能之一。 今天我们来介绍恩节控制器与 nb 触摸屏的已探网通信。 要实现 n 节于 nb 的通信，我们需要对二者通信的数据进行相应的关联设置。我们知道在 n 节 中，我们通信的数据是以变量来体现的，如变量 a、 变量 b、 变量 c 等。 而在 nb 中，通信的原件需要进行地址的设置，如未地址 w 零点零零，自地址 w 一 w 二等。 那么问题就来了，不同的变量与地址如何进行通信呢？下面我们通过一个通信实力来了解通信的具体操作。 第二张，硬件配置首先是硬件系统的搭建，其中用到的器材有 n 节三零幺控制器一台、 n b 七 w 杠 tw 零幺 b 触摸屏一台、已太网极限器一台以及连接网线。另外，电脑上安装 n 节的操作软件 size max studio nb 的操作软件 nb 杠 they 在哪 第三章操作步骤即演示在本章中，我们进行具体的操作，通过一个实力，使 n 节通过 a 三、奈套网络和 nb 进行数据通信。 在该实力中， n 节要与 nb 进行以下表格中三个变量的数据通信， 其中 a 变量为波尔类型，在 nb 中设置一个未登原件与之对应。 b 变量为 为字类型，在 nb 中通过数值显示原件与之对应。 c 变量为字类型，在 nb 中通过数值输入原件与之对应。 下面进行通信的设置。首先是 n 节端的设置，在 n 节端我们需要通过 sis max studio 软件进行相应的通信设置及通信变量的创建。 首先进行 n 届的 ip 地址的设置，这里将恩杰的 ip 地址设置为一九二点一，六八点二五零点一。 然后根据要求创建通信变量。在全局变量列表中，按照要求创 abc 这三个全局变量数据类型如图所示。 下面要进行一部非常重要的操作，就是要将 n 界中通信的变量与 n、 b 中通信的数据地址一一对应。在变量表中有分配到这一栏， 在这里填入的格式为百分号加地址。例如把 a 变量分配到 w 零点零零地址，那么对应的分配到的位置填入百分号 w 零点零零。 同样操作，分别将 b、 c 变量分别进行对应。如图，在分批到一栏中分别设置为百分号 w 一、百分号 w。 二、通过以上介绍，下面我们就来看一下软件中的操作。 在打开 sis manks 丢丢软件并且创建好新工程之后，我们在左侧多仕途浏览器中配置和设置，下面找到控制器设置， 选择内置 a 三蛋塔 ip 端口设置打开之后，我们将恩杰的 ip 地址设置为一九二点一六八点二五零点一。然后我们去创建全局变量。 在左侧多仕图浏览器中的编程数据全局变量界面，我们创建 abc 这三个全局变量。 首先创建变量 a， 数据类型为波尔型，分配到这里我们设置为百分号 w 零点零零。 然后创建变量 b， 数据类型为 word， 分配到设置为百分号 w。 一，接下来创建变量 c， 数据类型为 word， 分配到设置为百分号 w。 二， 这样我们就完成了 n 结这一段 ip 地址和变量的设置。设置完毕后，将以上设置下载到 n 结中。 n 节设置完成后，接下来就是对 nb 端进行设置，此时我们需要操作的软件是 nb 杠得在哪？ 进入 nb 杠 dana 之后，首先在新创建的工程中添加对应型号的飘 z 和 hmi。 在原监库窗口中的漂 c 分类中选择类别，欧姆龙、 c 结、 cs、 n 结、 siris isn't。 在 hmi 分类中选择 nb 七 w 杠 tw 零幺 b， 并将二者拖在指软件中间的主页面中。然后需要 将 nb 的 ip 地址设置为一九二点一六八点二五零点二。还需要在网络配置界面进行通信设备的添加以及各自通信参数等的设定。 打开菜单栏中选项中的网络配置，进入网络设置配置界面，点击增加，在弹出窗口中进行所连接设备 ip 地址等的设定。 在网络设置配置中，先进行设备类型为飘 c 的通信参数设定，如 ip 地址、节点号等。 再进行设备类型为 hmi 的通信参数设定，如 ip 地址、 通讯协议节点号等。其中通讯协议在下拉框中选择欧姆龙 c、 杰 c， s， n、 杰 sir， riars， isnat u， d， p 这个协议 完成设置后，在网络配置设置中可以看到已经添加的两个设备，点击确定之后完成 nb 端的通信设置。接下来我们就看一下 nb 端通信设置的相关软件操作。 打开 nb gardidana 软件之后，我们新建一个工程， 在左侧的圆尖库窗口中找到飘 c 分类，然后选择欧姆龙 c、 杰 c s， n、 杰 c、 瑞儿子 isnata 系列 p l c， 将其拖拽到窗口当中， 然后在左侧的 hmi 分类中找到 nb 七 w 杠 tw 零幺 b 触摸屏，也将其拖拽到窗口当中。 双击 nb 触摸屏图标，将 nb 的 ip 地址设置为一九二点一六八点二五零点二。打开菜单栏中选项中的网络配置，进入网络设置配置界面，点击增加 设置设备类型，选择飘 c， ip 地址为一九二点一六八点二五零点 一，节点号设为一，然后选择确定。完成飘 c 的网络设备添加， 然后再去选择增加设备类型，选择 hmi ip 地址为一九二点一六八点二五零点二。 通讯协议我们选择第一个欧姆龙 c 结 c， s， n 结 c， ariar 子 a， snat u， d， p 这个协议结点号设为 r， 然后点击确定， 这就完成了触摸屏的网络设备添加，这样我们就完成了飘 c 和触摸屏设备的添加以及相应 网络配置。 nb 通信部分设置完成后，就进行画面原件的添加制作，根据前面的通信要求创建一个未状态指示灯对应布尔型的变量 a。 创建一个数值显示，对应 word 型变量 b。 创建一个数值输入，对应 word 型变量 c。 触摸屏原件。添加后，我们需要为每个原件分配一个对应的地址， nb 原件地址与 n 节端通过分配给变量的地址一一对应， 这样 n 节的变量就能与 n b 的原件进行交呼了，其中对应的关系可以参考这个表格。另外还要设置 nb 原件地址，我们以未状态指示灯这个原件为例进行介绍，双击该原件进入到设置窗口，根据上述表格，在地址类型中选择 w 杠 bat 选项， 并在地址中填入零点零零，设置完成后，这个未登原件读写地址就设置为 w 零点零零，通过网络通信反应的也就是 n 节中变量 a 的值了。 下面我们来看一下在 nb 杠的在哪软件中的操作。首先我们在右侧的工程结构窗口中 找到刚才添加的触摸屏 hmi 零，然后双击打开第一个默认的页面 frem 零。 接下来我们在左侧的原键库窗口中的漂 c 原件中选择未状态指示灯，将其拓窄到画面窗口中。 在弹出的未状态指示灯原件属性中，我们将地址类型选择为 w 杠 bat 地址，这里设置为零点零零， 设置完毕后，选择确定。将未状态指示灯远键放置到画面当中所需要的位置上。 接下来再添加数值显示软件，在 poc 软件当中找到数值显示软件， 将其拖拽到画面窗口当中。在弹出的数值显示远近属性中，我们将 地址类型设置为 w， 地址设置为一，也就是 b 变量所对应的 w 一。之后将数值显示原件放置到画面当中所需要的位置上。 同样的方式，我们再去创建 c 变量所对应的数值输入原件，在属性设置中将其地址设置为 w r。 最后为了直观，我们在每个圆键上面去添加一个文本框， 这样我们就完成了 n b 触摸屏的画面制作。 设置完毕后，将以上设置下载到 nb 中。 完成了上述对 n 节和 nb 的设置后， 并将对应的工程文件下载完毕后，我们就可以进行调试验证了。现在我们来验证 n 结和 n b 的通信。为了直观的观察实验结果，这里我们采用间接在线模拟。首先我们在 cs max studio 软件中将变量 a 的值设置为处，可以看到冲窝屏上的位指示灯变亮。 再来试一下操作变量 b， 当我们在 c's max studio 软件中将变量 b 的值设置为实际至一二、三，则在触摸屏上可以看到 b 变量的值也变为一二三。 最后来试一下操作变量 c， 当我们在触摸屏上将变量 c 所对应的数值输入原件设置为 四五、六的时候，这时我们可以看到在 c's max do 的软件中，变量 c 的数值就变成了十进制四五六， 这样就实现了 n 节和 n b 的通信。最后我们来做一个小练习， n 节与 n b 要进行以探网通信，因此 n 界中需要为变量 a 分配给地址 d 一百。如图所示，在对应的全局变量列表中分配到这列中应该听入以下哪个内容？ 答案为 a， 你做对了吗？本节课程就学到这里，谢谢收看。
158huoxingrensu
03:22
06:54
04:55
07:07
11:56
25:07查看AI文稿AI文稿给我，我在他后面，哈哈哈。那小美打开我们的编程软件， 开始下单。欧芙蓉 sex one、 sex gun brother， raymond 小键盘单机 九点文件新建一个工程新建，选择设备类型 cp 加 e 设定 cpu 类型 na 确定，确定。 那我们来看一下这个指令和指定的执行条件，那首先我们输入一个输入指令， 这是一个指令，输入指令，那么在此输入一个输出指令， 那么这就是一个输出指令啊，这是一个什么指令啊？一个职位指令啊，一个职位指令，那么他指令的这个指定的执行条件是什么呀？执行条件就是这个输入指令， 那么这个是什么？这个是什么呀？这个是驱动流向啊，这个是驱动，这个是那个驱动的一个流向，那么当他有效的时候，那么就会执行这个指令啊，这个有效的时候就会执行这个指令。那我们 模拟在线模拟 点击五米之后呢，他就会啊，就会变成一个灰色，那么就表示已经连接了，但是连接了啊，这个是一个虚拟的， 那么这个是什么呀？这个绿色的，这个这个绿色的，这个就是输入的一个驱动流向，你们看他变成绿色了，那么变成绿色的之后，就表示这个轮流已经过来了，那么这边是什么呢？这边是祖母线，那么这个是什么呀？这个就是 输入指令，那我们现在把输入指令设置为 on， 也就是说让他知， 那么大家请看这个他的执行条件呢？是不是就满足了呀？那么这个执行条件，这个驱动这个流向是不是变成绿色的呀？变成绿色的，那就表示这个指令在执行，那么这一个就是以这个指令就是什么啊？这个是非微分的啊，这个就是每次 扫描周期都会执行这条指令啊，每次的扫描周期都会执行这条指令，那么这里这个 这是一个分微分的一个执行的一个效果，这是指令输入指令，这是输入指令。那么同样我这这一块到这一块就是什么？这个是输入块啊，这个是输入块， 那么我要再添一个条件，那该怎么办呢？那么再添一个条件啊， 那么这也是输入指令，这也是输入指令。那么这个输入指令的条件是什么呀？条件就是这个能这个驱动流向啊，这个驱动流向，那么这个驱动流向的条件是什么呀？条件就是这个啊，这个 w 零点零零， 就是说 w 零零零这个输入指令满足了以后呢啊，他才会，他才会执行啊，他才会执行这个输入指令 这条指令。这条输出指令的条件是什么呀？条件就是这个 w 零点零零和 w 零点零一啊，这两个都满足了之后他才会执行这条指令，那么这就是一个指令的一些编程方法。 那么我们这节课的内容呢，主要是看这些指令的这些一个编程方法了解一下。那么关于这些指令的意思呢？我们现在先不讨论，在后面这几节课里面我们会讲， 那我们先来看一下他的一个执行效果，点击模拟在线模拟，这个时候， 这个时候就出现了一个灰色，那就表示已经在线连接了啊，这是一个虚拟的模拟，那么把它织 on 好，这按了以后，大家看这个是他的一个什么呢？因为他的驱动流向就满足了，那么这个输入指定的执行条件，就是这个驱动流向， 现在满足了之后，他也满足的话，那么这个指令就会执行啊，这指令就会执行的啊，就会执行这个色的指令，那么同样我把它 之后， 那么如果我先导通这个， 先讨论这个，这个指令是不会执行的啊，因为他，因为他有一个执行条件，有两个执行条件啊，有两个执行条件，就是他和他 一个满足的，还不会执行这条指令的啊，一个满足还不如不会执行这条的这条指定的，这是一个非微分的，让我们来看一下微分的一个 执行，刚刚我们学学过了啊，前面加 it 直接就可以输入 at 了，那么 a 怎么输入啊？就是按着这个 shift 键啊，这个键盘有一个 shift 键，就是 s、 h、 i、 f、 t， 然后按着，然后再按一下这个啊，键盘上面的一个二号键啊，就是打了一个 at 啊，打一个 at， 那么这个指令的意思是什么呀？就是说这条指令只在上这两个条件都有效的第一个扫描周期执行这条指令，那我们再看一下效果，模拟了啊，模拟了， 那我就把这两个决心条件都说出来啊， 这个职业是不是就执行啊？那么他执行的只执行了一次啊，就执行一次，那么如果我现在把它设置为 o， 同样是可以的啊，同样是可以的，你看，大家请看啊，因为为什么呀？因为我只执行一次， 这个是微上之年，微分只执行一次，那么我要把它设置为 off， 同样是可以的，那么如果我不使用这个微分指令， 我使用每个扫描周期都执行的一条指令的话呢，那我我就 不能 发送变动啊，你们看着请看。那么这条指令是不是就一直执行啊？每个什么东西都会执行的，那我现在把它设置为 off， 它是没反应的啊，它是不会变成 off 的， 对吧？那么这就表示他每次都在执行，那么如果把它改成上升源执行的话，那么他只执行一次， 把它设置为 bove， 那么就可以把它设置为 bove 了，那么这是一个上升 颜微分的啊，那我们再来把他的输入条件改成上身颜微分，把这个上身颜微分去掉， 退出模拟啊， 退出模拟把它改成上十年的。 那么这个箭头是怎么打出来的呢？大家请看啊，是我直接把这个光 目标移到这个位置，然后按一下 shift 加 a， 它就会出现一个上空连，再按一下呢，就会消失啊，所以说这个人这个软件是非常人性化的。那么还有一种输入方法就是怎么样？ 就是在这个微分这里啊，就是微分这里就是光标移到这个位置，然后右键右键有一个微分，微分有一个无上升下降，然后把它点成无，那么这个箭头就会消失， 那么把它改成上升，那么他就会有。那么如果这两个直升条件都改成微分的话呢？那么他会怎么样啊？那么这个指定要必须这两个在同一时间内啊，产生一个 on， 他才会 执行的。那么一般的情况下面这种编程不适合的，不要这样子编啊，不要这样子编，一般的话不可能做到两个，两个执行指，指定的执行条件都在同一时间执案的啊，不可能的，这种现象啊，很少很少会有这种现象发生的，所以说 建议大家不要这样子变成啊，要把它去掉，把它改成模拟，点击模拟，在线模拟。 那么这就是一个指定的指定条件前面有一个带微分的啊，有个带微分的，那么这个就可以看得出他中间的一个效果啦。什么效果啊？就是打个比方说，我这个先制按了，把它设置为按，大家请看， 就设置为啊，那我这个再把它治啊，那么这条指定是不会执行的啊，你看这指定是不会执行的，为什么呀？ 这个因为是他的执行条件是前面是一个输入指令，一个上升严，就是说这个输入指令是一个上升严规分，上升严规分在他的第一个条件这里面，他已经， 他已经什么呀？他已经制案了，那么他第二个条件再制案的时候，这个时候他就不会产生一个有效的一个轮流，他的轮流的这个驱动趋向 他就不会啊，不会什么呀？他就不会有效，所以这个指定的执行条件他没有效，因为这个因为一定要他为二零之后，这个产生一个上周年的威风，他才会直接 执行的。大家请看啊，这个就已经执行了，那么这就是输入指令官方和输出指令官方的一个区别。刚刚我们已经做了一个试验了。做了个什么试验啊？就是把这个指令看成是微分的，那么把它， 把它设置为 off 啊，设置为 off， 这个也设置为 off， 这个也设置为 off， 那么把这个下咽炎，把这个上咽炎把它去掉， 这个上身也是去掉啊， 这是母女 facial morning。 把这个去掉，嗯，把这个再加回来，再模拟一次， 那么这样子呢？就是我这个条件，任何一个，任何一个先就没有什么顺序了啊，不管是他先按还是他先按以后， 反正这个指令都会执行，只执行一次，那么如果这个是先按，那么再把这个设置文案，这样同样他也会被执行的，那么把这个设置为 off， 把这个设置为，哦，这个设置为哦，那我把这个先去按 啊，把这个先这样，再这样，他那么这个子弹照样会执行的，这就是和什么时候该该用输入的微分，什么时候该用输出的微分啊，这就是区别，大家一定要注意，这就是执行条件的 一个特性啊，这就是他指定的一个执行条件的一个特性。那我们看这个上升年，那么在 看一下这个下降盐啊，那么当中我们已经学过了，下降盐要什么呀？要打一个百分号啊，把这个打成一个百分号， 那这个是什么呀？这个是下降源执行一次啊，对，那么这个百分号怎么打的？同样是按着这个射手键，然后再按一下五号键啊，五号键就是有一个百分号啊，五号键就有一个百分号， 按一下它就会出现，再按一下它就会消失啊，这个是比较方便的这种这个编程软件啊，就下降执行的这个指令，那么来仿真一下， 如果这 是下降人执行的啊，那我现在把它设置为 on， 他不会执行，对吧？因为我现在是要这个指定的这个执行条件是从 on 变成 off 执行一次，那么如果我把这个制文 off 的话，那么那个指定就会执行 啊，大家请看，这指定是不是就被执行了呀？对，这就是一个下降你们的微分执行啊，下降你们的微分执行， 那我们再来看一下输入指令的下降沿执行，把这个去掉， 这就模拟啊， 退出模拟去掉啊，把这个改成，改成什么呀？改成下降沿，同样也可以直接输入啊， shift 键，再按五号键，同样也可以 在这个 wifi 这里把它改成下降啊，那么无的话就是无啊，这里呢无，那么就把它改成下降啊，模拟， 那么我们这一如果我首先把这个设置为 on， 把这个设置为啊，这个是不会执行的啊，这个是不会执行的，那我只有 这个设置为 off 的时候，他才会执行啊，他才会执行，那么这就是一个下键输入指令，一个下降 wifi 的一个特性， 那我也在做一个事件，把这个置为 off， 那我们把这个设置为 on， 那么如果我把这个置为 off 的话，那么这个指定也不会执行的啊，这个指定也不会执行的，那么把它设置为 off， 你看 指定也是不会执行的，这个算的指令，因为我使用的输入条件是什么呀？输入条件是这个输入值会下降，赢回分，也就是说只有当这个条件 从 on 变为 buff 的时候，他才会执行，那么这就是一个下降也微分执行的一个特性。那么我们要怎么 要去监视他这个夏天阳光这个特性呢？有一个办法，先伸出来抱， 把光标移到这个触点这里，然后右键，然后有一个微分监视器，双击他啊，双击他下降， 开始啊，开始，那么这里就有一个技术，这样子我们就可以监视他的威风啊，大家请看，我把它设置为 啊，然后再把它设置为哦，这个时候怎么样？这个时候他就开始计数了，那么如果我们要接受程序里面是否被执行的这个啊，下家杨辉是否被执行了，之后呢？我们就可以 用这种方式来监视啊，用这种方式来监视，那么同样啊，把它织上，然后再把它织 off 一次，那么他就是技术一次，这就表示什么？就表示这个输入指定啊， 这个输入指令是微分已经已经执行啊，这个指定条件已经执行了，所以他的技术 那么关闭掉，现在同样可以了啊， 同样可以的，这就是执行，然后把它设置为 on 啊，就执行，因为我现在是设定的是上升年的啊，这个有个上升的啊，嗯，要 off， 那我要把这个 看一下他是否执行的，同样 首先把这个支行，然后把这个支行这个时候是不会执行的啊，这条指定没有被执行，只有下降员跟风的时候才会执行，是吧？他执行一次，那么这呢就是一个微分的一个监视，那我们再来看一下， 把它组合起来一条指令啊，一条上升沿微分，那么我们通常在做那个单案有启停的时候呢，这种微分指令使用的时候是特别特别多的频率，那么我们来看一下这种效果， 那么现在讲的这些内容呢？还不是指定的这个，嗯，编程啊，这个只是我们首先要 熟悉这个指令是怎么怎么做的啊？他的概念是什么？把它去掉，然后我们编写一条大按钮启停的一个程序啊， 把这个改成什么？改成上唇沿微分，然后输出， 呃，这个也改成上层也会分， 那么这就是一个单元启停的一个程序，这就是一个上升岩，什么时候该使用上升岩威风，什么时候该使用下升岩威风啊？把它设置为棒， 设置为按了之后这个是不是就已经自锁了呀？那么再设置为 off， 再设置为按的时候他就 变成 off 了，那么这就是一个单按钮启停的一种控制方法，也就是说单按钮启停就要使用他的微分指令了啊，就要使用他的微分指令了。 那么如果我们做一个计数器指令的话啊，大家请看啊，使用一个 第二只吧，请你一个， 那这也是一个，嗯？指令，这是一个什么呀？这是一个递增的指令， 这是一个递增的指令，那么这个指令执行的方式是什么？执行的方式是每个扫描周期都会执行的，也就是说每个扫描周期他都会递增的，都会加一的，那我们把这个， 这个就是他的一个执行条件啊，这个零点零三是他的执行条件，那我们设为 off， 那他是不是每一个省份周率都会进行 加一啊？你看对不对？那么我要让他变成只有按一次，也就是说把它改成威风的时候， 把它改成这一份执行的话，那我怎么改呢？我们首先把它设置为零啊，我再加一上面延误分，直接在这个纸巾上面输入一个执行标志啊，执行标志， 这就表示一个什么？表示一个微分执行了啊，前面加了一个 a 特啊，我们在 发生变更，那么这个时候指令直由指令条执行条件就是 w 零点零三，那么输微分的， 也就是说当他为按的时候，这个指定条件这个指令只执行一次，就是说在他第一个扫描中心执行一次，那我们做一下测试为按，那么你看尽管这个 为二了啊，不管他为二是多久，那么他只加了一只执行了一次，那么这个就是他的一个微分执行的啊，这个就是他的微分执行只执行一次，那么把它变成二， 再非常啊，那么他也执行执行一次了，那这就是一个指定的执行条件啊。 weaken 执行和非 weapon 执行的音统一个区别， 我把它这个带去掉，再把它改成这个上声音 发生变更，那么大家请看这个效果是不是一样的 啊？再把它设置文案的时候，他也加了一次，那么这个输入指定改成微分的时候呢，就是说他把他的这个指定的输入的这个条件只改改成了只执行一次的话，那么同样这个指定 执行条件只有一次，或者那么他也值进行加一，这就是一个指定的执行条件微分型和非微型微分型的一个区别。那我希望大家在课后呢再练习一下关于这个指定的用法， 先不用太纠结去怎么去想他是怎么直接的，我们只要看见这个效果，那么在后面的课程当中呢，我就会讲这个指令的这种用法啊，今天的内容就到这，谢谢大家。
14七言
00:25查看AI文稿AI文稿日本乌姆龙可编程终端 nb 系列触摸屏，品质出色的显示屏，坚固耐用的真彩 tftlcd 触摸屏，采用长效 led 背光五万小时设计，可视性极佳，具有三点五到十英寸不同规格 led 背光 tft lcd 宽视角设计，显示颜色超过六五零零零色。
10:48查看AI文稿AI文稿大家好，今天给大家录这个呃自助器指令的视频吧。呃，我们首先打开 prc， 点击新建文件， 选选择对应的那个设备类型， 你确定 记录器指令的话就是 c、 m、 t， 还有记录器指令 啊，这第二个的话是自助信号，自助信号的话就是 c、 a、 b， c 字母， c 的字， c 的字母开头，然后呢就是填你的数字，数字就可以了。那我先随便填一个吧，写二吧， 来设置值的话，就是你想记数的数量的是多少，就是你想记多少就是多少，当你想我这里想记十个数的话，我们就这里写，就是几号开头，再填十个数就可以了。 那我们这里，呃，这第一行的话就是，呃，其实他的技术开关了，技术开关就是，呃，我们这里去技术开， 我们去这里用那个， 因为我 ps 上面的清洁开关吧，就是零点 明日吧，那他就开了，那他那这里就 点个，呃，撒上盐吧。第一行就是这样，这个就是他的这个是自助开关，第一行就是他的自助开关， 第二行的话就是他的复位开关，复位开关，呃，我这里就填个就是我们我这里就用他内部，内部的话，内部 长通开关就是这个记录信号了，用 c i 吧， 记得你记完十个数字，那这里会打通，这个 ci 会打通，给他这个指令复位，重新重新制作，就是这个作用。那第一步就写完 这个支不支？支，支不支指令的话就写完了， 那我们去写个，再写个程，写个程序吧。那我们就是治完术，治完术后那马达，那马达就是运行，呃，治完 注册那马达运行，那这个话呢？就是 l d sir 治完输了到马达运行吗？ 呃，这是谁啊？那就是这里是 a c c 带着你的警号啊。警号是什么？我这号就是警号，幺幺幺幺零八 的话，第一控制制的话就是第一百， 那我们第二、第三、第三部落就这里就填他的停词吗？马拉停词。马拉停词的话，那我就用静，我们就用静音开关，你点第二吧， 听说这里是 i m i， 大概就是第一家， 这个数字的话，第三个就这样子， 这个程序的话就写完了，那么写个注释吧， 这就是开始计数，开始计数吧， 这个治完术后马拉运行吗？ 嗯 嗯，把它弄死。 那这里的话就是自助开关， 这个就是内码。是不是？内部？是内部是不是？ 是那个 至这部指数完后打通开关， 这就是他的，这个是马达 tt 的开关。 嗯， 下一个就是再写个马达速度传送指令吧。 two l g c m 三， 今天又冷了， 封号一千五百吧，最低啊。 这个就是差不多循环的，我们连接一下写成四， 搞得有点慢，大家等一下， 然后连接上来了，然后马程度下进去了， 下一步就是我们手势拍摄给他，大家演示一下这个技术的作用吧。 可以了，那我下面就转成手机， 手机拍摄给大家演示一下。呃，大家好，现在，呃，已经转成手机拍摄模式了，给大家看一下这个。呃，设置，设置结束时吗？ 这个是技术开关，是零点零一，零点零一的话这里就是这个是零点零一，那我们现在看一下，碰一下，你看这里就少了一个数字，那我们再碰一下， 这里变成八了吗？那我们再一计划十个数呢，这个马达就会运行了，那我们看这个效果怎么样？那么一直计算 还有三个，大家可以看到这个马达已经 运行了吗？他运行到这个零点零二这个位置就会停止了吗？你打开看一下， 我这里停手了吗？这里，呃，这就是这个自助器的呃作用和效果了，大家可以看一下， 大家点一下。看完视频点一下关注吧，希望我的视频给你 给大家带来帮助，以后也会跟大家分享更多的视频啊。那那今今天就在这里吧，就这里啊，就到这里吧，啊，拜拜。
14鸡汤可以喝

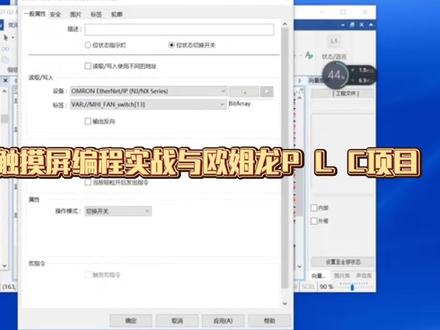

17:00查看AI文稿AI文稿v 轮通触摸屏编程实战与欧姆龙 plc 项目画面框架已有的 系统三属导入欧姆龙标签， 搜索适合的变量及变量类型，如数组确认数组正确成员编号，选择触摸屏连接的正确设备标签。
24亦士科普
06:48查看AI文稿AI文稿好，下面呢我们新建一个欧姆龙 c p e h 的项目，这里我们选择一个 c p e h， 点击确定 啊，基于这个软件的啊，你不管是 c p 还也好，或者说 c j 这些东西啊，他们的边上软件是一样的，所以说，呃，用法啊，软件层次的用法，这是 都是一样的啊，这个不要纠结，只是说 ps 型号不同，都是有，但是呢都是基于这个 cx 这个软件啊， program 这个软件做的， 那我们还是新建一个嗯， c p h 的吧。好，嗯，这是一个他默认的都是听图，听图，那我们其实写的程序是在哪里面？ 就在这里面啊，程序啊，程序这个段一啊段一里面。好，那我们鼠标点在这里，以后我们这个编程的话，他有几种方式啊？两种， 那我们可以通过这两个键，一个智能输入模式，还有一个什么呢？经典输入模式，如果说我们点了这个经典经典模式，大家看一下这里啊，我们双击包括我们敲敲敲一些代码，是吧？他敲不进去的，那我们怎么办呢？ 只能点这些符号，只能点这些符号，然后我们点击这个常开好，点完以后呢，鼠标放这里点一下，他会提示你啊，要添加一个新节点，那这个就是我们要根据什么呢？我们如果说这个这里不会的话，我们去看一下啊，我们欧盟的课程就是一些他的内部的一个软 原件，比如啊，我们用一个零通道的一个输入点啊，零点零零，那这里为什么输入零点零零？这个我在这里就不讲了，这里主要给大家讲一下这个软件的用法。 好，这是一个注视，假设是一个启动，那我们可以啊，输一个启动这个汉字，我们回车。好，下面呢啊，我再加一个自锁啊，我们可以放这里， 假设我们最后输出的是一个啊，一百点零，那这是一个输出点啊，为什么是一百点零？这个在这里也不讲了，大家去看一下我们的系统，去学习我们欧盟的课程，这是一个电机启动，电机 下面呢？我要换一个长 b 点，那我们就用这个好点，这里这是一个停止啊，我们要给个停止 除住式停止。好，可能输入错了啊，不是这样的，我们按那个 delete 啊，回车啊， delete 删除。 好，先给一个点，我要先给个点，给个零点零一啊，这个输入点， 接下来是注视停止，我们按回车，那下面呢？我们就要输出这个线圈了啊，线圈，那这个线圈我们点一下，就是就是一百点零了。 好，因为这这个柱是因为我们前面输过了，所以说他就提示有这个电机，这个好，下面呢啊，我们就按这个 esc 退出键退，不然的话他这个这里是不是还还有这个啊？还有这个输出 退出一下，然后再把这个再连上啊，这个连上的话我们可以用这个箭头，是吧？啊，那我们鼠标放这里以后 画一下，可以了啊，我们再按下这个退出啊，然后他现在这么短，但是呢我们 点点这一段，点一下自己他就变长了，是吧？就拉到拉到这个左母线，拉到右母线右母线上啊，如果说我们再写啊下面一行的话，那我们再拎起一行，再拎起一行， 大家看一下这个删除啊，删除线收没了，想画的话也可以用这个，看到没有连线 是不是？好，刚才呢，我们就用这种，往下 点一下，往右，是不是再往上？好，这也可以啊，这里我们再放一个触点， 加上我，我这里就先不行，不给他了，那肯定会报错啊，那我们可以给一个什么呢？给一个别的点位对不对？这要根据需要去做做就行，就点点这种东西啊，然后把它删掉，把这个删掉， delete 删掉，然后也可以这样，这样删 好点这个把它连上， ok， 退出 esc， 退出这个数就没了，这是一种输入方式，还有一种呢，如果说我们想，嗯，像那个三菱一样，可以敲，可以输入代码的形式，那我们点这个智能模式， 我们点这个智能输入模式以后这里啊，那我们就可以干嘛呢？我就可以智能模式，那我们智能模式下面这个 他虽然也能用，但是呢，还有一种方法啊，那我们就不要用这种，因为这个有可能就显得比较慢，是吧？那我们可以直接用 ld 加载，是吧？ l not 加载，这个 out 是不是好，在这里呢？我们再再 l d 啊，一百点零。 好，那我们按这个快捷键， ctrl 加箭头啊，刷箭头，这个和三零一样，这是不是也写出来了这种方式，但是在这种模式下，那我们这里想输入一个 l d 啊，是输不进去的啊，输不进去的只能用这种模式啊，但是老师建议 啊，用这个智能模式，这样的话可以和三零啊啊等等，还有一些国产的信捷，泰达，徽商也好，同步，都可以用敲代码的形式敲，而不是这样拖啊，这样的话比较麻烦，写的比较慢，写的比较慢，像 w 零点零零， 对吧？这样写的比较慢啊，老师不喜欢这样写啊。建议大家还是像那个三零一样啊，直接可以用 ld 啊，加载 out 等等等等啊，就用那个输入指令的方式，智能模式啊，这里有这个智能模式， 这就是一些软件的用法啊，包括一些输入啊，敞开常闭啊，加载一个触点等等啊，输出一个线圈，大家可以练习一下。
501工控小诸葛
