eplan中的ema文件怎么导入

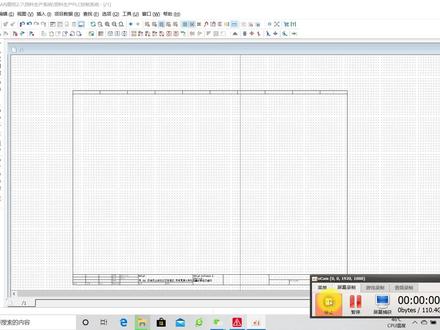

大家好，下面我们给大家讲解一下如何使用一 pra 软件导入 plc 的部件库。 首先先找到我们易普兰的一个部件库，这里面呢是西门子两百 smar 的 plc 所有模块的一个部件库，比如下面呢，我们导入一个 est 三零的这个部件库， 首先先打开一盘这套软件，然后选择工具，找到部件，然后选择这个管理，选择管理之后呢我们在这边有一个附加功能，在这边选择附加，然后选择这个导入， 然后这个浏览一下我们的这个路径文件名，这里选择一下，选择我们的桌面，在桌面上找到我们一普兰 的这个布接库，双击打开，选择 e s t 三零，然后布接库的格式呢是点 e d z 格式，我们选中这个文件，然后单击打开，单击确定 好，这个时候正在导入好，然后呢我们单击关闭按钮，这个时候已经导入完成了，可以看到在这个下面就有了我们的一个 s t 三零的这个布件库了，我们选择关闭 单击式更新一下我们的这个数据库。好，下面导入之后呢我们来插入一下，我们选择鼠标右击空白位置，选择插入设备，然后这个时候呢我们在这个零部件 p l c 下面我们就可以找到这个 s t 三零的布接库了，我们选择这个布件，单击确定， 然后就可以把它给添加出来了，编号单击确定，那这样的话我们可以减少我们画图的一个时间， 像 plc 的这些图纸我们就可以不用画了，就非常方便的可以实现我们的一个一普兰的电器制图， 当然像扩展模块的，包括变频器的，四伏的也可以导入。想学习自动学？双击关注，给大家分享更多自动化知识！

这期视频跟大家介绍一下，如何从官网上下载变频器部件，并导入到 e plan 部件库当中，且如何拖拽出来进行使用。那么首先我们需要来到官网，那么这边的变频器呢，我们以西门子 v 二零变频器为例， 所以我们要找到对应的西门子官网，专门用来下载西门子不见的一个网址，那么这个网址呢，大家可以私信后台，那我们这边发送网址的一个链接，然后我们来到这样的一个页面，这边有两个输入框，我们需要在第二个输入框呢去输入一下变频器它的一个订货编号， 那么这边呢，我找了一些西门子 v 二零变频器的一些订货编号，然后这边又非常多，那我这边就以第一个为例，随便找一个啊， ctrl c 复制一下，然后粘贴到西门子官网这个王者当中的第二个输入框啊，一定要是订货编号才行。好了之后呢，我们回车见 确认一下，那么在这边呢，它就搜索出来了便秘器，它的一些图片啊等等。那我们要下载的呢，是这个带有 e plan 标志的这个文件好点，好了之后呢，我们点进去，因为不兼顾它的一个文件格式是 edz 格式，所以我们这边要选择这边的 edz 宏观点击下载， 那么这边正在下载，下载好之后，那我把它的这个路径我给它剪接到桌面上，待会儿我们好找， 我把它先放到桌面上，然后回到 e plan 当中。下载好之后呢，接下来我们就导入到 e plan 的 部件库当中，我们点击工具部件管理，然后点击这边的附加导入， 然后我们这个文件类型呢就是 e、 d、 z 格式，然后这边文件名三个点点进去，我们选择一下，当时我们下载到放到桌面上那个便便是这个部件，你看到它也是 e、 d、 z 格式，好了之后打开，那我们这边选择更新已有数据集好了之后确定， 那么这边开始在导入，那么可能我的不监控里面，因为他已经有了一个这样的部件，所以说他可能说重复了，那我这边点全部为四 好，导入进来之后，他会自动跳转到这个位置，这个就是我们刚导入进来的一个变频器，他是放在了产品组变频器里面，然后我跟他可以进行一个命名，他的这个变频器他是零点三七千瓦的 小丸子 v 二，零点三七千瓦好了之后我们确定点开应用，然后再关闭，那么这样的话就导入到我们的一般当中了，然后你点击完确定之后，他会跳出一个窗口问你是否更新，一定要点试， 这样就导入进去。导入进去之后呢？然后我们来看看如何把我们刚刚导入进去的变频器部件给他拖拽出来使用。然后像变频器的话，像我们前几期视频有讲到，其实是可以有使用黑盒去会这个变频器的。然后我们在工具菜单栏当中打开我们的部件主数据导航器，然后再 部件文件夹里面展开，再找到电气工程文件夹，然后再找到变频器 s、 r、 e 是 西门子，然后在这个地方呢，我们就可以看到当时我们导入进来的这个变频器部件，我们直接给他拖拽出来， 那么这边呢？他就有一个西门子的一个变频器，他的一个接线图也就是不需要我们再自己重新去绘制了，他这边已经有一个这样的布局图，不需要我们来重新去绘制。可能像前几期视频我们有讲到过，可以使用黑盒去绘制， 这样你导入到，如果这样你导入不见物的话，就不需要我们再重新去绘制，那么你会发现可能它里面有的一些字母，它可能会进行一个重叠，那这个其实是因为我设置的这个连接点代号，我给他设置的是最小是五毫米，所以他这边会有一个重叠，那我们完全可以把它的字号大小改小一点，比如说改成三点五毫米， 这样就不会有一个字母的一个重叠。那么这期视频我们就讲解到这下期视频，下期视频我们来讲解一下如何导入一个三 d 的 变频器。

abble 二零二二版部件库导入方法，启动软件 abble 安装即安装问题处理，认准天盛网络软件服务， 点击菜单栏主数据，点击左侧管理，点击下面附加，再点击设置， 点击此文件夹。现在打开的是软件自带的部件库文件返回，点击加号，新建自己的部件库，输入自己需要新建的部件库名称， 点击打开，点击下面确定。完成部件库创建，点击关闭，重新打开管理，点击下面附加，点击导入，点击文件名后面的文件夹， 找到自己的部件库存放位置， 选择 e、 d、 c 格式。部件库文件可以多选，不建议选太多，选好后点击打开， 点击确定。开始导入比较大的部件库，建议一次选一个部件越多，导入越慢，出现已存在提示，点击全部为是或者否， 等待导入完成。导入过程中如果出现卡顿或者未响应，耐心等待，不要关闭软件是正常现象，如果出现错误提示，说明部分部件无法识别或者损坏，点击确定，跳过即可 导入完成。可在左侧列表查看已导入的部件， 点击关闭部件。使用方法，我们先新建一个项目图纸， 图纸编辑窗口右侧插入中心，点击设备，可在列表内找到已导入的部件， 双击需要插入的设备，然后移动鼠标至图纸，然后在需要插入部件的位置，单机鼠标即可插入部件。 app 安装及故障处理，请认准天盛网络软件服务。

今天给大家介绍一下 e plus 二点九软件部件库的导入方法，这里我们以西门子的 s 七杠两百 smart p l c 部件库为例来说明 它的导入方法。这是在西门子官网上面下载下来的两百 smart 的部件库，包括所有型号的 cpu， 还有就是扩展的模块，扩展信号板，打开一般的软件， 在菜单栏里选择工具部件管理，如果弹出这一个窗口，则说明需要在你的电脑上安装六十四位的 office 软件， 然后点击附加导入，找到 你的部件库的存储路径，按 ctrl 加 a 全选，点击打开，然后确定就会将这个部件库导入到软件里面，关闭这个窗口，然后把这个数据库同步到软件里面就可以了。

前几天大家要的一破烂部件库有了，正好讲一下怎么添加，这是一破烂刚打开的一个画面，我们首先得点这个注数据，点它以后我们就点击这个管理，双击就行。然后这边有一个附加，我们点一下，它上面有一个导入， 点完它以后我们在这里选我们桌面上的这个布件库，所有的选上以后我们就点打开，然后勾上最下面的这个点，确定，然后他就开始导入了。然后我们导入的东西呢是在这边 点这个符号，然后是点第二个，然后电气符号，就比如说这个传感器，所有的这个电气符号都在里面，大家有需要可以找我领。

昨天咱们分享了一般部件库吗？嗯，然后就评论区各种问题，哎，我印象最深的一个是这个端子排怎么添加？嗯，咱就依据这个问题一个一个给大家解答一下。首先呢这边我们导入完以后，看这边的插入中心，点击这个设备，然后是电气工程零部件 往下拉，这边就有一个端子，点击一下我们这边就有，然后你就直接拉出来用就可以了。如果你需要很多的话，这个右键，然后多重复制， 放到他中间会有一个框，这个框给跟他对上以后呢，我们这边就给他选择数量十二个，点击确定 就可以添加很多个了，有别的样式吗？有，这个插入里面呢还有一个端子，然后我们拉出来以后，如果我们不是想要的样子，直接选点击这个键， 然后是图形，这边也有好多按照自己各种钥匙，对，然后第二个是这个 plc 怎么添加 plc 的 部件库里面呢？已经给它导入好了，我们就首先我搜一个两维 smart， 嗯，打好了我就搜索，然后这边就有设备，嗯，我们就放到这个 下面，但是啊他的前提是你必须在插入这一页点击这个安装安装版，然后给他，必须要给他定义好，然后 点确定这边的话，你的首页也是点他的属性，在这边必须要选这个安装版才能用。然后再一个是布件库里边都有啥？你照一下，有这几个品牌的各种样式的图案的，还有电器符号都有，好。

大家好，本期视频将为大家分享我初学 app 时遇到的常见问题及实用解决方案，同时讲解标准化多线原理图绘制必备的控件与工具用法， 还会详细演示得利希、信捷等大品牌现成 e、 p、 l、 a、 n 文件的导入与使用方法，以及如何创建专属红文件，调用红，还有红状态切换的实操技巧，希望我的分享可以帮到你。问题是什么呢？ 就是线有很多人就有的时候，他规范的线图，你要跟他的 l、 n、 p e 的 线的颜色啊，你可能要改变一下，还有线的粗度，有的时候有的粗粗线粗，可能是不是太紧要，就是如果用我们看正常是可能是 设备连接点就这样连的，对吧？直接连的，但这个连接点的话，它是设置不了你的连接这个线的那个颜色的，它设置不了的。 然后呢？什么可以设置呢？就用这个，这个有个空间叫做，嗯，定位连接点，你直接在这里搜索啊，定位定位，嗯， 定位连接点就是这个啊，两个都可以，然后呢？他这个为什么呢？是第一个看啊，他会在这连接图形这里会有一个可以设置它的线宽、颜色都是可以的，而这个时候呢，用这个的时候你有可能会发现一个问题，这是 p 八二零二零二二的， 或许这个问题就是说是，比如说我这三个段子，我这个线是这个黄色，可能整个图面上的这个线都会变成黄色，然后呢？那这个时候呢？哎，有的时候呢 要，又或者说是你改了之后，他没有，他没有变，那我跟你大家说一下，你可以就是你要点他没有更新，你要更新一下 啊，你你可以把它更新一下，就整个图面都会更新，你到时候他就会刷新出来，然后呢那有的时候他会变成全套黄色，怎么解决呢？就是还有一个点是这个你可以用这个，这个这个我感觉是优先级比这个高的， 你可以，而且他是单独定义，非常的就是独立的，然后呢也不会发生差错，然后这边你看那种规范的图，他都会在这里横截一个点，告诉这个线的一个你这相当于就是这个 awg， 据我所知他是美国的一个标准，跟咱们多少平方的线是一个道理 的。然后呢就是他这个连接定义点啊，就在这块，你也是在这搜 连接定一点啊，就是是一个横杠，并且我也来找一下， 就这个 c d p 啊，一一横截，对吧？它会再根据当前你这根线的一个，你看这它的颜色，然后线宽都是可以的，这个 u 线就不会互相乱， 然后颜色也不会撞，然后呢你看都是一样的啊，都是这样子直接关联的，然后顺过来走下来，走下来的。然后呢还有一点就是我研究的一个就是很多那些 好的图纸啊，比如 c c c k 那 个他们写的图纸，他怎么做的呢？因为在一个大型项目里面，这些线都不好找的，对吧？一个图里面画到这，他不知道这个下面走的接在哪呢？我还得找这个吗？如果说你你肯定会看到会那种，就是看我现在右键直接能跳的过来， 我也能跳回去，然后呢如果说是文本的话，他是不可能走这种超连接的一个行为的，那就是最重要的是什么呢？ 呃，必须是一个原件啊。然后我给大家怎么转这个，这个也是查了半天的，我，我们在网上搜也搜，你看就是真的就是他们很重要一点，就是他们这个标识符啊，这个是负二点三，对吧？那他 这个也是必须是二点三啊，你负的二点三就会让他们形成一个闭环啊，就是能连链接上他知道他在哪里。 然后呢？你看这个对吧？这个就不能，比如说我现在这个，我想转到这里，这两这两个是一对的，那我们就看这个， 嗯，比如说我双击，对吧？它这是负 v 二，那我们上去，我就把你这个， 我就把你这个负变成负 v 二，它就正好看直接变过去了。你看它这个有没有发现它一关联它自动会变成一个数字，我给大家讲这个数字是啥？这个数字就是它转过去它这个位置。首先你看 他是是不是在一，这个是我定义的一个他的这个夜名称，他是一、二三，为什么这样定呢？这个也是有，也根据他这个夜码也可以来的，也好找呀。一，他这一 一的看，一的六，一点六，也就是说在第一页的第六列的地方，你去找看一点六， 对吧？这个是一点五，同理，那就是也是这里这二点二、二点四，那也在二，第二页的二点二、二点四，这到时候都看图很方便。然后这是一个控件原件的一个转换，然后再一个点，我还遇到了一个， 我当时就是就是这个，比如说，比如说 我，比如说在一个，嗯，我，我现在做了一个红版，因为看咱们现在用的这些东西， 嗯，创创业红有可能是别的引进来的，好吧，或者说是怎么样的信节的？嗯，他是从别的官网里面引进来的，这些红咱们能不能自己创建自己用呢？咱们自己画一个，有的时候对不对？比如说 pc 的 话，我在那找呢，我只能说是照猫画虎画一下，可能画的不是很好。就比如说我现在红啊， 就相当于 p r c 里面的 f b 块儿能重复调用的东西，然后做一个封装，你看我比如说这个整体，我下次还得用，我也自己建一个红，那就是右键创建红，它也会自。嗯，文件名就是自建，你可以随便写你的文件名， 它会存在一个地方，然后呢？它有个变量，这个很重要，像变量 a， 对 吧？然后我点一个确定替换， ok， 它现在就是存过去了，那我怎么添加呢？比如说在空白页我要添加，你可以直接这样子，你直接搜 他有一个插插入红，他会让你选。这是刚咱刚才弄的自建双击他，他就直接过来了， 过来了，对吧？然后比如说这是他的 a 状态，嗯，我现在还有一个状态是什么呢？我也有状态，是 我这还有让他就说是这根线不连的，对吧？他这个没有交换，没有网络交换机的，怎么办呢？我给大家看。比如说这个是没有交换机的， 那我就是看创建红还是这个自建，但是他的变量也就是他的形态不一样，对吧？变量 b 我 现在存过来了，对吧？再来新的一页，还是一样的 红，哎，咱们一看到，哎，这个过来它还是有网络交换器的，咱比如说咱们就是这时候要要以第二个状态变量二，你就摁 type， 看它会不会像切换呢？它状态摁 type， 对 吧？它是这样子，就是做一个咱自己的一个红，可以重复利用。然后还一点就是说 还有一点就是我们自己的，比如说从别的网页，比如说我现在，嗯， 我，我现在想要别人做好的这个，他，他每个官网，比如说信洁的话，他都会给你提供他们已经做好的这个触摸屏啊，还有他们做的一破烂的这个库库，别人的库怎么倒进来呢？呃，我给大家举个例子，比如说是这样的，嗯， 比如说这个库，好吧？ t s 我 们直接下载，我直接下载，我下载完了之后我把它放到来， 我这里面都有一个专门放它的地方。然后呢咱们该如何操作这个呢？点击主数据管理，然后呢？随便弄一个新建附加导入， 刚才的是我看一下 杠七百，就是这个，然后呢直接这个要弄个更新已有的数据并添加新数据。不行啊？这就确定就好了，这个时候呢就添加进来了，这个时候你直接在这里页 信捷直接搜，那这出门拼车就来了，这不是七百，咱们直接拉过来就可以用了，他的这个初恋就直接用好了， 对不对？这个都可以直接用出来的，是他的触摸屏的，看整个触摸屏的细节，什么网口啊都给你建好了，所以， 然后这是我就是接受一 plan 的 基本的这些经验也分享给大家， 好吧？然后这些这些电器原件啊，也是咱可以去官网去搜的，我也可以给大家说几个。嗯，可能有的，你可以就是一般有，我一般就是用得利希， 然后还有欧姆龙，哎，不，不得利希还有正泰，还有信捷，还有所有所有所有他们的官网都会有这个那个下载，下载途径一般就是在服务下载中心，你就去找，好吧？好。

一般画好以后导成 c a d 格式的，那么用 c a d 去查看，那么就这是啊 dw 记载的方式，那么也应该是我们的 pdf 这样的方式，那导入的话我们通常用不到， 我们一般是不会将项目啊以 pdf dw 接方式从其他地方导进来我们的底盘里面去修改了。那么大家好，我是公共技术平台的电器设计讲师李玉英，那我们这一讲到我们的第八三讲，给大家介绍一下 eplan 中项目的导出、导入以及备份与恢复的功能的啊使用，那么同样还是以 eplan 的实际操作给大家做一个演示教学， 那么这个是我们之前所绘制好的这个公共技术平台的这个项目，那么我们也也做一个 啊，项目完成写保护的这样一个功能，我们的项目完全啊，我们完全完全这个设计完成以及修改完成以后，那么我们是需要把它啊，比如说我发给我的同事， 发给你的同事领导，以及或者说你的甲乙方，那么去以及现场的施工人员去看图去修改，或者说啊后期的去啊，着情的去参考我们这些状态，这所有的状态呢都需要去， 那就需要去做一个啊，我们的传输啊，既然是我们要发送给我们要给别人看，那么自然需要，是啊，发送给别人啊，发送给别人，那我们发送的方式有有两种话，那我们 先介绍一下第一种，第一种我们找到啊，我们的去找到我们的项目，先找到一个项目给大家做个演示啊， 那么这有一些项目，我们这是第一种，如果我要将这个我所绘制的一款项目发送给别人，那么我要发 我找到我的保存位置哈，找到我的保存位置，那么将我保存的位置里面的这个项目的文件以文件的快捷方式以及文件夹，文件夹里面有很多插件哈，有很多内页子子文件夹内容，那么将这个快捷方式跟文件夹同时 发给别人之后，那么啊所接收到这个项目的人才能才能打开，那么但凡啊漏发这样一个文件夹，嗯，文件夹里面的一个啊，那一个文件啊，那么都会造成我这个 啊项目的啊难以打开，或者打直接打不开这样的这样的状态哈，那么这是这是第一种，那么第二种呢？那就说，嗯， 我直接我桌面上有一个啊，直接发送我这样的一个快捷方式，快捷方式啊，那么我们刚刚不是说 哦，这里面我直接发送快捷方式啊，不能行吗？那这里面现在这个地方又要发送快捷方式啊，那么所发送的操作不一哈，那我这边发送的快捷方式是指我将我这个项目去做一个啊，备份就 备份一个快捷方式，那么我你收到之后去进一个恢复，那么就完成了，那就不用不用啊，这么麻烦的去找到保存的位置，不找到保存的位置去将嗯生成的快捷方式和文件夹，那么都发送，那么才能打开啊，这样的方式啊， 好，那我们现在给大家演示一下啊，我们的项目是怎么去备份的哈，那比如说我们找到啊项目菜单， 然后找到下面这个备份备份然后我们备份呢，有选择可以选择整个项目，也可以选择项目模板，或者说项目里面的每嗯一些相应部件啊，字典之类的一些红。那我们通常是备份整个项目哈，然后点击整个项目 好看一下啊，这个就是我们要备份的项目啊，这就是我们要备份的项目，他在哪个位置，那么啊备份的方法也就相当于是我们的另存另存的意思哈，那或说归档，我们选择归档或另存归档或者另存都可以哈，另存和归档都可以，那我们归档 另存东西，我选一个规章试一下，我说我们先直接默认成令存吧，默认成令存，那么我们所要备份的这个，那么存储戒指哈，我们还是默认就行了，不用去变电子邮件，默认存储戒指就行了。那么我们啊 备份的位置呢？我们可以自己去选一下，看你要备份在哪个位置，比如我们把它备份在那，我桌面上已经有一个，我们先等一下，那我把这个删除掉，那可能一会这两个造成冲突啊，名称有点类似 四，那把这个删除掉 啊，好，我们备备份整个项目，那么将它备份到我们的桌面上去，我们选择桌面，选择桌面确定，那么这完整备份整个项目哈，完整备份整个项目，我们然后点击确定，将它备份下来， 然后这样出现一个啊，用我的这个，我们的项目的哈，我们注意啊，项目的目标目录哈，就是啊，我项目建立时保存路径，那么跟我的这个备份路径不一样，那么我们啊可以去选择哈，可以去选择，那么可以做一个 提示，你可以去有这个提示之后呢，可以去选择啊，你要改，那么就就擦掉，我们擦掉啊，擦掉，将备份路径改成跟我们的平台一样，或者说啊直接确定，那么将这个就直接改成我们这个选择好的这个备份路径，那么现在是选择到这个桌面上去的哈， 那只做了一个提示， 我等项目被完成，这个地方这个过程啊会有有点时间，大家耐心等待一下。好了， 我们注意看一下，我刚刚这个擦掉以后呢，他就直接的保存到我们这个地方了，看到没保存到我们原本的这个录音，这个，这个我们的建立项目这个路径里面去了，这个路路径你看跟这个是一样的哈，所以说 也就说我们现在的这个桌面上并没有这个东西啊啊，桌面上我们备份备份，这里面也备份了一个啊，这里面备份了一个，桌面上同样也备份了一个， 我们这个桌面上还是还是会产生一个哈，还是会产生一个，那我们啊再次的把他们啊进行一个删除，那么再给大家再演再重，再重新来一遍啊，这个地方我们注意啊，刚刚两种方式啊，我们把它删除掉， 好，那我们再我们再次删除掉，我们再次重新备份一次， 我们背会整个项目，然后呢我们这个位置还是在这，我们还是把它再改成我们的这个 桌面，等桌面哈备份的桌面，然后再次给他啊确定， 因此，因为此项目没有位于您的啊，末日路径下，末日路路下，因此建议请将末日路径挥 复为目标路径啊，那么这个地方我们擦掉就可以了，你确定还我们不要确定啊，你一确定的话，那么他就恢复为这个就直接被分到这个地盘里面去了。我们刚刚这个目标目， 目标这个 mv 的路径下去的时候，我们还是要跟刚一样去擦掉啊，擦掉之后他然后呢就变成我们的这个设置的这个 biking 路径啊，我们的桌面上去，然后还是擦掉啊。 好，可以了，那我们看一下啊，我们恢复的，我们备份到这，那我们现在去打开一个 eplan， 我们去恢复一下。 好，哎，我们这有一个默认的，我们把这个先关闭掉，先关闭掉哈，把它关闭掉，然后呢我们去恢复一下啊，在这个地方我们去恢复一下我们刚才备份的，打开项目恢复，然后找到我们桌面上， 那我们这个地方可以更改一下我们路径哈，如果你把它改成我们的这个地盘或其他的，那么自然就变成其他的，那我们找到我们的这个啊，我们的刚才备份的这个，我们的这个啊项目的 路径。那找到在桌面上以后呢，然后就这个地方，那这个地方会有个显示啊，会有个显示，那现在我们选择好这个项目，然后呢 点击恢复就可以了，直接点击恢复啊，确定我们也可以去将名称改一下啊，那我们这地方不改了，项目我们改成项目二了啊，我们确定恢复一下啊， 好了，那我们这个刚才备份的项目就可以在，就在这个，我们在这另外打开这个一盘里面去进行一个恢复哈，那是一样的哈，那么这几个的话，那就是我们的这种 备份的发送方式，我们将啊，我们的啊项目备份下以后，那么直接将这个快捷方式啊，发送给，发送给啊，你想想发送的接收者啊，那么他打开之后呢？去打开一盘之后去做一个恢复，那么啊这就可以了啊，这就可以了，那么把这个地方关掉， 那这也是我们的恢复功能，那我们还有一个导出导入功能，也就是说，那么我说了发送以后呢，那我要打印，我们要把它导出来，比如说导出来 pdf 格式给人查看，导出来 dwg 的方式，也就是说是 cd 的方式给别人查看， 那怎怎么怎么去做哈，那我们注意哈，这个导出可能有些误解啊，导入导出啊，那我们的导入呢？同样哈 导入，那我们找到我们的项目这个地方，那注意这个地方找到组织，那这个地方有个导入和导出啊，有个导入和导出啊， 注意哈，这个不是 pdf 或者是 dwg， 呃，这个 c a d 的这样的方式导入的哈，这个，这个不能是这个啊，这个是有误区啊，不要找项目里面这个导，项目组织里面这个导入导出，我们要去看这个有个原理图页，有个页页导航器，那这里面有个啊，导入导出， 导的话导入导出啊，我们选择选择整个项目，然后呢选择选择他， 那我们可以去选择哈，那我们先看导入的话，我们一般啊是用不上的哈， 那么同样，那么我们导出可以导出啊，图片文件方式也可以从 dwg， 也就是我们这个用 c， 我们一般画好以后导成 cad 格式的，那么用 cad 去查看，那么就这是啊 dwg 的方式，那么也应该是我们的 pdf 这样的方式，那导入的话我们通常用不到， 我们一般是不会将项目从啊以 pdf dw 接方式从其他地方导进来，我们的这个一盘里面去修改了，那我们啊直接使，那我们重点讲一下导出入的话，他知道这个啊原理就行了，那么也可以是这样导进来，我们重点讲一下导出， 导出的可以也是说刚刚说啊，可以选择这三种方式，那么通常选的最多的话是 pdf， 直接导成 pdf 的方式去查看就可以了，那么演示一下 pdf 哈， 点击 pdf， 那么导出的哈在这，那么我们的配置哈，那么呢然后以及我们的配置，然后呢我们的充电池，然后输出的导出的路径，那么导出的路径，我们把它放到，把它放到哪去哈， 我们把它放到我们的桌面上去吧，放到我们桌面上去，然后呢我们选择 r o z， 可以选个颜色，我们选彩色的，黑白的还是灰度的都可以哈，那么以及啊使用边光啊 边框，那么有彩色的黑白的，那么通常情况下大家还选择去说啊彩色的就可以，你彩色啊，你如果你要打印的情况，如果大家要涉及打印的情况下，那大家就导成黑白的，如果大家是单纯的去导成 pdf 给别人查看，那么选 成一个彩色的哈，那一般我们需要打成电气原理图，我要涂出来，所以我们导成黑白的可能比较好一点哈，然后用了整个项目哈，然后因为我选择整个项目，所以就应用到整个项目，然后这个地方我们去看一下啊， 这可以去设置我们的导入导入，导出语言啊，那这个地方可以设置我们的导入导出语言，那么我们看一下， 我们要这边，是啊，选择是这个英文的哈，这是默认的哈，我们知道这个默认，这还没办法去设置，我们去看一下哈， 然后以及我们的尺寸，尺寸，我们导出了 pdf 输出的尺寸是多少，那么默认就可以，通常情况下默认就可以啊，如果大家有特殊需求，那做一个更改啊，以及导出的边框哈，页边距哈也，页边距也可以去更改哈。 好了，那么我们确定好这些之后，我们就可以去点击了啊，点击啊，我们去看查看一下， 好，我们等他，等待我们的。呃，项目导出 导致发生发生错误，嗯啊，先不用管这个， 好了，导出完之后我们去查看一下有没有导出成功刷新一下，那么这有在这 这个地方去看一下 好了，我们导出的项目哈，啊，这是我们刚刚有检查的这个有修订的这个产生的这个标记哈。 好，我们的原理图页就这样去依次的去，我们导出的他生成状态是依次啊，从上面什么的，我们的项目结构，高层代号依次往下面去排序的哈，排序的哈，那么同样哈， 那这样的话，我们整个啊原地图的绘就绘制完之后导出来查看，那么就结束了，那么大家就可以做一个发给别人查看，以那啊以 plan 的方式或者以皮蛋的方式发给大家看，甚至说大家导出的时候也可以说啊，去用这个 啊，用这个 dwg 的方式给去给大家去导出，给导出给别人去查看啊，都可以啊，来根据大家需求我们演示一个 pdf 就行啊。那么本节课程的话啊，就到此结束了，那么谢谢大家观看，再见。

啊，大家好啊，今天我们讲一下，就是这个一盘二点七呢啊，我们插入这个部件啊，插入这个工具部件 管理里边，我们这个自带的一盘安装好之后呢，他的步骤是比较少的，我们可以看一下 这边没有多少东西，对吧？我们需要呃，我们自己根据我们自己的现场这个生产 啊，我们需要选择我们对应的布件布，比如说我举一个西门子的布件口规例啊，大家可以看我怎么样去操作 哦，将我们这个布件裤下载完成之后呢哦，我们就是有西门子一到西门子六，我们西门子六主要是我们这个两百到两百， smart 两百，还有三百四百，以及这个幺二零零幺五零零的这个布件裤都集中在这个文件箱里面。 好，我们首先呢第一步啊，我们将这个原文件给他保留啊，复制一下，然后粘贴 给他，复制一份多余的这个备份啊，相当于如果我们这个导入错误的话，我们可以将这个给他进行还原。第二步呢，我们电脑安装一个好压解压软件，而如果你电脑没有安装的话， 我们需要在百度上面下载安装一个。好，这时候我们安装好这个好牙剪的软件之后呢，鼠标右击这个 我们刚才复制出来这个我们需要更改的这个 e、 d、 z 这个格式的这附件。第一步呢，我们使用这个好压打开，用好压打开 我们可以看到啊，这是个这个里边有两个文件，一个文件夹和一个 xml 的文件，我们进入这个 items 这里边我们最主要碰到的都是这个啊，这是我们的铺垫，这边这个铺垫呢非常非常多， 从这里边我们可以看到啊，我们可以看到我们这边 cpu 的这个型号，对吧？当，当然你要是没有必要去导入这么多的话，你可以选择啊，选择一部分， 选择一部分啊，把其他没用的部分你给他删除掉就可以了啊，剩下的全部给他删除，当然你要 需要导入这么多的话也可以，我就以讲这个全部导入为主，因为我们这个部件呢大概是一点五个 g， 一点五个 g， 所以的话如果我们要使用这种传统方式，直接通过这个工具部件管理里边去导入，非常的费时间， 点击附加有一个导入，导入，我找到我们刚才那个 etc 那个格式，那个文件呢啊，在一盘啊导入的时候非常的复杂， 你选择这个，我们一般导入的话选择第三个选项啊，导入的比较复杂，你虽然也是可以导入成功的，但是有的时候可能因为电脑卡或者造成其他的原因，会导致 xm l 这个爆出现这个错误故障，导致我们费了很长的时间也没有把这个不艰苦正正确的 给导游进来。所以我们为了解决这种方法呢，我们给大家提供了一种更简便的方法， 我们不用这种方法去导入， 这时候呢我们需要把这三个文件啊，一个是文档，这是红，这是 p 成，这是图片啊，这几个文件呢，他加起来非常非常的庞大 啊，我们因为这个文件只有几十兆，导入速度很快，只需要几分钟就可以，但是如果你要是导入一个整个部件过的话，一个多季的话，时间也有可能需要在几个小时四到六个小时之间，所以至少时间是非常慢的， 我们需要把这三个文件呢给他删除掉，选择删除好，删除非常快，对吧？好，我们只剩下这个文件， 这个文件就相当小了，我们可以看一下大概有多大，只有五个五兆，对吧？只有五兆，好，这时候呢，我们再从这个工具部件管理里边找到我们这个部件，选择我们的 tfc 零部件 poc， 选择附加，点击导入，找到我们刚才删除的那个一列的那个最小的那个文件，找到这个新闻子六， 点击打开，选择第三个选项，如果选择第一个和第二个选项，有可能把我们之前先前的这个附件呢给他删除掉，比较麻烦，所以我一般导入选择第三个选项，点击确定， 可以看到我们这里边的文件有三十多万，对吧？ 三十万七千七， 一百四十八个问题。 好，这时候我们可以在我们 poc 可以看到有这么多文件啊，这么多 pcpo 的型号选型都给他全部导入进来了，对吧？但是呢，这只是一个 xml 的文档这个文件，但是他并没有，并不具备这个部件的所有的参数，包括这个红，还有一些文档的说明以及图片，对吧？所以的话我们需要关闭， 他提示我们是否执行同步呢？我们选择是这时候呢，我关闭我们这个一步栏项目， 我们可以在我的电脑我安装的地盘，地盘里边呢有一个 ucer public， 比不上 这个得他手机扣里边，我们可以在部件里边可以找啊，不是这个，是这个， 这是我们的红，对吧？含有文档， 这是文档， 还有刚才的一个是图片，对吧？ 图片、文档和红，我们需要把刚才我们剩下那三个文件全部给他 再重新解压，这个文件呢是我们刚才删除的文件，所以这次我们需要解压这个文件，就是原始文件 啊，全部解压出来时间大概需要四分钟，因为我们虽然看到我们这个 d 盘，这个原始部件呢是一点四个 g， 但是解压出来是非常庞大的。 好，我们稍等一会，这时候呢我们可以看到我们这个解压出来的这个空间呢有六个 g， 六点七个 g， 这时候呢我们可以进进去找到我们这个 document 西门子，对吧？这里边的所有文件可以看到很多很多，这是一个文档，说明这个呢是西门子的一个红， 这个呢是图片啊，是这么多文件， 我们需要一一对应，把这三个文件复制到粘贴到。我们刚才就是导入这个 xm l 这个护照，这个文件， 这个部件之后呢，他会在我们的这个工这个安装目录啊，就是这个这个路径下边，因为我安装的 d 盘，如果你 c 盘的话，就 c 盘，用 sirs public d 盘 data 找到对应的文件夹，给他复制替换到他的原文件，比如说我第一个， 我先给他 替换到他的文档，对吧？文档，我们将这个西门子的这个 这个文件夹呢，文档的文件夹呢复制到他的这个文档里边。文档， complay， 这里边有细蚊子，是吧？他这个 文件很小的，我们直接选择粘贴 替换掉它，我们可以看到这里边文件多大了一个鸡，对吧？好，这是我们文档就替换完成了，我们继续反馈我们 date 塔，找到我们的图片， come a d， 然后可以看到我们也是有个西门子的文件夹，对吧？ 查看详细信息 下面这个软件件，这样我们返回我们刚才那个 这个解压出来这个找到图片，将这个文件夹，西门子的文件夹也给他粘贴进去，替换到他这个 目录里边，好，非常的快。然后呢继续找到我们的这个红，红是比较重要的红，进入这个细纹子复制一下，同样呢找到我们对应的红， 对，找到我们队的红，然后给他替换掉，红比较大，有将近五步击 红，里边这边有个红呢，还包括了三 d 三 d 的红， 所以我们通过传统意义上面的这个导入呢，给大家稍微稍加修。 对于我们导入一个品牌的部件还是相当快的，我们只需要不到十分钟的时间，我们全部能给他导入完成。好，这时候我们就全部导入完成了，关闭，重新打开我的一张。 好，这时候呢我们可以看到 工具部件主数据，可以找到我们的防护， 打开 选择工序铺件啊，这个管理下边的这个铺件主数据导航器， 我们打开，我们可以看到我们电器工程里边的这个零部件。 lc， 我们可以选择一款幺二零零， 我们选择一款三三幺五杠二 dp 的吧，二 ah 幺四，这个 cpu 我们可以把它拖进来， 按配不键，可以给他切换， 这是我们键盘上的 ttab 键，可以给他切换，他有很这种很多模式再推啊，有两种模式，这是他的 cpu 一个接线的电源的一个接线，我们可以再选择其他的模块，比如说我们可以找一下， 嗯， 三二幺一 bl 零零，这是一个开关量输入模块，同样的方式呢，我们给他拖过来， 可以看到我们对应的这个接线，对吧？ 这就是我们接线的一个步骤，选择退步键，我们可以再切换，因为我们是选择了一个三十二点的输入， 继续选择配不见 来放到这，继续推不见， 这是我这是他的模块的一个硬件的一个信息， 继续推不见。这时候呢我们就返回到我们的这个最后一个零点， 好按 e s c 键，哎，退出，这时候我们可以看到这是我们的 f 四，就是 i 零点零到 i 零点七， 这是我们的，哎，一点零到一点七，二点零到二点七，三点零到三点七。具体的这个 修改的话，大家可以去参考教程去修改， 我们都可以对这个 我们的这个点位呢给大家进行修改， 可以再选择幺五零的， 我们可以看到我们选择的一款幺五幺二 二篇的， 让我摇 花片的两个平口的一个 plc， 好，这个部件的导入就讲这里，再见。

从一盘 data pro 上面下载部件，是不是就可以完全解决部件的问题呢？其实不是的，对于一些特殊的部件，我们还是需要手工去建立和维护， 但是面对数量庞大的部件，我们一个个去录入也是挺费事的。现在告诉大家一个好方法，就是通过 excel 表批量导入部件数据，点击管理，打开一个空的部件库， 点击确认这是包含了部件数据的 excel 表，然后点击从外部编辑属性导入 excel 表， 这样一下部件数据就成功导入到部件库中了，我们就可以在插入中心通过脱发新部件完成原理图设计。更多 e plus 的使用技巧我们会陆续分享。
