北京利达应急灯编码器编码教程
粉丝176获赞427
相关视频

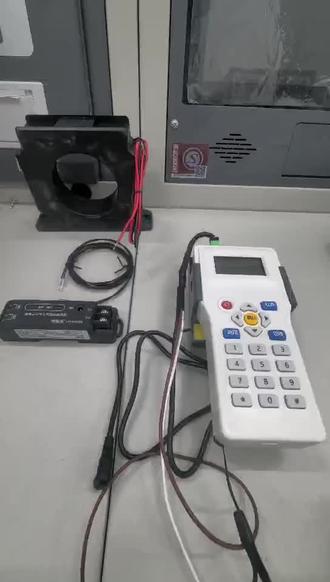

03:41查看AI文稿AI文稿大家好，今天为大家讲解一下北京利达华信 ts 零四编码器怎么去编。北京利达华信 组合式电气火灾监控探测器 ldt 九零零九 e n， 我 们首先把 ts 零四开机， 然后出现的界面，它上面有一个二维码，我们可以用微信扫一扫，去查看编码器的说明书或者其他主机的使用说明，然后我们按确认键跳过，进到第一个火灾报警系统里边去， 然后往下翻，他有一个其他操作，按确认键进来之后，他有一个第八项是九零零九四四 e n 斜杠零九 e n， 确定进来之后， 他第一个界面进来的时候是读九零零九或者九零零四，他的地址码通道数，还有漏电通道或者温度通道，他的预值，我们现在使用电器火灾或电监控他专用的编码插头去插到我们这个 bm 的 插头里面去，然后我们如果说想读他是几号，通道数是多少，我们按确认键， 等他把设备读出来之后，我们就可以看到地址号是七号，通道数是第一个是漏电通道，第二个是温度通道，他的两个通道都是打开的，然后第一个通道漏电，他是五百的预值， 然后我们第二个通道是温度，他的预值是七十度，然后我们如果说想进行对他进行更改，如我们设计图纸上面他只牵扯到一个剩余电流火灾 互感器，然后它没有这个温度探头，那我们在这个编码器的话按一个切换，然后它这里会出来这个地址号，那我们地址号如果说是十号的话，就是输入零 零幺零，然后我们移到下一面，它的第一个信号代表的是漏电，我们可以按一个一，代表这个漏电通道是打开的，然后我们不需要温度的通道，那我们就是把后边的通道给关掉，我们输入零， 然后这里下面会出来一个一通导漏电，这个是漏电的预值，他说我们需要他三百毫安就报警，那我们输入的话就是零三零零， 那我们这里我们按一个确认键，相对应的他这个九零零九上面报警和运行，他会闪一下，然后我们这个 t s 零四编码器会响一声，代表这个号我们已经变成功了。 要说现场我们设计图纸，他需要漏电的互感器和温度探头，我们都都需要监测，那我们这里的话就是把一个返回进来之后按一个确认键，然后他，然后他这里的话就是我们这个地址号，他说我们这个， 然后我们进来之后，假如说我们这个地址号，我们是这个是十号，那我们十号说完了之后，下边这个一按下键移到这个通道处，那我们这个前面的一漏电通道保持不变，我们按一 它自动移到下面一个温度的，然后我们再按一个 e， 代表漏电和温度同时打开，那我们这个下边漏漏电的预值是三百毫安，然后我们可以再往下边这个第二个通道温度，我们的假设我们要给他报警的话是八十度，我们就输入零八零，然后按一个确认键，它这个会自动写入， 然后我们这个写入失败之后，然后我们这个可以再按一下确认键，有可能是我们前端没接好，或者说这里没插好，我们操作完了之后，我们再按一下确认键， 然后它这个没问题之后它会显示成功。然后我们假如说我们要想查看的话，就是在这个界面，它右左上角会写，会有一个写，我们可以把这个按一个切换给它改成读，然后我们按一个确认键，这里的话就是 会显示出来，我们刚开始编的地址码是十号，然后漏电和温度都是同时打开，然后后边的漏电预值是三百，温度的话是八十度。

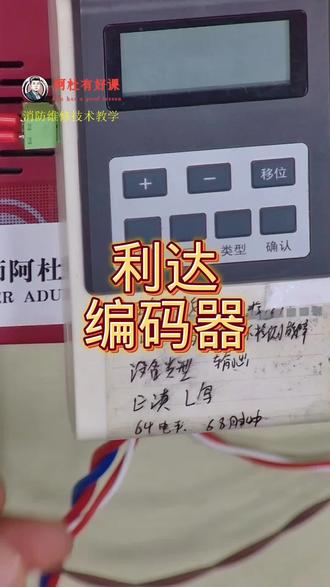

00:57查看AI文稿AI文稿我这个东西好像看着挺难用的，那一开始还找不到开机的地方那但是如果说我直接告诉你开机键在这里，一开就开机了，那我直接告诉你这里有毒，有写，你要写什么数字？你就按这个写号啊，直接写进去，当然现在写不进去，为什么？因为他是零， 所以咱们得往上加，对吧？我要写一个一百零七，我这样加的话太慢了，怎么办呢？边上有个位移，对吧？这是中间这一位，这是上面这一位加一百零九，然后呢？我要一百零七，我减减到一百零七。然后呢你再去点这个 确认啊，或者点那个写啊，都可以点写前面有个 p， 你 再点确认点，当然这个要夹到我们的总线端子上面，这个是给我们的总线模块啊，总线的编码器，编码的叫做编码器啊，关机呢啊？一掰啊，关机了。
22消防小课堂
04:53查看AI文稿AI文稿疾控应急灯调试步骤第一阶段，灯具地址码灯具带 u i d 码时，优先超码调试，请在安装时将每个灯具的 u i d 码或者地址码抄写在应急照明平面图上。 如果灯具不带 uid 码或不带 uid 码和带 uid 码混合的情况下，则需要在安装时使用编码器编码。编码时不带 uid 码的灯从二百号开始盗取编码，如二百一百九十九，一百九十八。 带 u i d 码的灯从一号开始编码，如一二三四。如果所有灯具都带 u i d 码，请在安装时如图所示，将每个灯具的 u i id 码抄写在应急照明平面图上。如果灯具有混装不带 uid 码的，如图所示，将编码的地址码抄写在应急照明平面图上。编码器操作首先编码器开机， 将灯具正负极连接到编码器二、总线端子接下来要区分灯具操作，带 uid 码的灯具，请在编码器主界面按菜单键选择总线功能，按确定键 选择灯具类型，按确定键选择写灯具地址，按确定键 输入地址号，按确定键屏幕显示写入成功就可以。不带 u i d 码的灯具，请在编码器主界面按菜单键，请在编码器选择红外功能，按确定键 选择写灯具地址，按确定键按左右方向键选择相应的灯具类型，输入地址号。编码器对准灯具，按确定键，灯具闪烁几次就表示编制成功了。 第二阶段，电源箱电源箱就是给灯具供电的箱子，就是集中电源和应急照明配电箱，我们统称电源箱。电源箱需要设置地址，每个电源箱一个号，同一台主机里，电源箱的地址号不能重复。 在电源箱显示屏里设置地址号显示屏，按确定键进入菜单，找到设备地址设置，按确定键进入，输入密码，按确定键 进入后按确定键移动百位、十位个位的光调，按上下键调整数值， 修改好后再按一下确定键，在当前地址一行显示了设置的地址，就表示设置成功了。 第三阶段主机，主机通电开机，如果需要显示平面图的，请联系供应商获取平面图，并将平面图导入主机，具体步骤 请联系供应商。接下来要区分灯具操作。情况一，如果灯具不带 uid 码或混有带 uid 码的情况下，点击菜单里的命令自动登记， 在弹出的窗口中点击开始扫描，等待扫描完成之后，检查设备灯具列表中的信息数量，地址号，核对无误后，点击右下角的增加注册就可以了。 情况二，在 u i d 码超码调试的情况下，点击菜单里的命令自动分配地址，在弹出的窗口中点击设备地址，选择全设备，再点击 u i d 自动编制，按确定键 等待完成以后，检查下方列表里面显示的灯具信息数量是否准确，准确无误，就点击保存数据就调试完成了。如果列表里的数量或信息不准确，就要排查线路。 如果需要显示平面图的，还需要将电源箱灯具从树状图里拖拽到平面图上，按照超码的应急照明平面图，本次观看到此结束。
542百晓生谈疏散

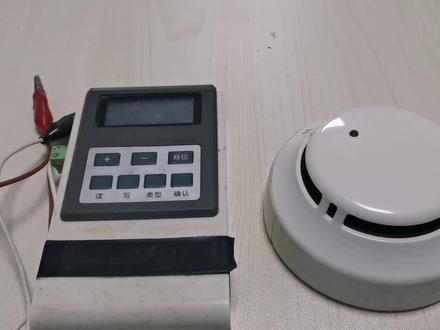

07:44查看AI文稿AI文稿各位朋友大家好，今天我给大家讲一下利达的编码器是怎么给典型的感烟火灾探测器编码的啊？首先呢 这边这里是一个典型的感言探测器，我把它翻过来，能看到这里有两个卡子啊，他平时呢是卡在底座上的。然后这个就是咱力达的一个编码器啊，他有显示屏，然后有按键，上面的这个加减 是增加和减少数字的，然后这个移位移动的是你所编辑的数字的位置，然后下面的这个读和写说的是他的功能，这个编码器既能够读码，又能够写码，然后类型在咱编 典型的感言探测器的编码的这个工作当中是使用不到的。最后面这是确认，咱先看一下咱这个探测器怎么去读码。首先好把这个探测器拿过来， 然后拿起来咱这个编码器旁边带的这两个小夹子，然后我把这个小夹子夹到，夹到这个触点上，它是没有正负极之分的啊，你夹上它就可以， 加上之后你就可以把这个加好的探测器放到一边了，暂时就不用管他了啊，然后拿过来这个编码器，拿过来编码器的时候，首先我看上边啊，这个盖子的上边，这里打开电源看屏幕，现在 显示了一个零，如果说我要读这个探测器的编码，怎么去读呢？我按一下读，然后这里边上这里啊出来了一个字母 c， 然后再按确认 他现在的显示是 c 一七六，那证明你现在的这个探测器的编码就是一百七十六号。然后在这个时候我可以直接的去写，直接的去修改他的编码啊，按一下写 他刚才这里啊，从 c 变成了 p， 读的时候是 c， 写的时候是 p， 然后啊，比如说我要去写，我可以啊，现在是一百七十六，我按这个加减键能看到这个数字有变化。一百七十七，一百七十八，一百七十九，然后变成了 一百八，那大家可能会说了，我这要是读完了是零零一，我要编个一百八，那我就先弄一百八十，下面不是这样的啊，需要用到这个移位键，大家看一下，我按一下移位键，能看到这边上这里啊，有一个黑色的小三角， 他会在三个位置中间这里，然后上边下边 能看到的变化啊，首先呢，我把这个放到最下边，然后他现在所指示的，他如果说我按加减，他控制的指示这个个位，指示个位啊，我比如说编个 一百二十八，那现在最后的这个尾数是八，对吧？一百二十八，我就按八，按出来这个八，现在是八了，然后我再按一位， 他这小三角跑到中间了，我再去编辑这个十位。一百二十八吗？现在是一百八十八，我要变成一百二十八，我去按 一百二十八，然后如果说现在这个完成了，我可以按确认键， 按确认键，然后他会发生什么变化？你按完确认键之后，如果你的编码器和探测器都没有问题，怎么确定我这编码编的 能够写到探测器上呢？按完确认之后，他会从一百二十八变成一百二十九，就是你编写成功，他会直接数字变成你现在编的这个数字的下一个数字啊，大家看一下，按确认键， 稍等一会，看他从一百二十八变成了一百二十九，在这个时候就证明你的这个编写是完成的。然后你拿过来这个探测器，把这两个夹子，把这两个夹子取下来， 把你编码器的电源关上，就算是完成了。然后呢这里边需要跟大家说的有一个小的细节啊，比如说我现在还是需要去编码，大家看一下这个一位现在在最高的位置控制的是哪一位数呢？是咱的百位数，然后我摁一下加减 一，刚才是一，现在变成二，然后又会变成零，他整个一条报警回路上只能带二百个点位，最多只能带二百个点位，所以你编的这个探测器 一般情况下是在二百到一之间，所以说啊，他这个百位只要调到二就可以了，然后这个是需要单独注意一下的，然后咱再看看这个个位，现在挪到的是个位啊， 九八七六五四三二一零，他是零到九， 然后看一下十位，现在是零，然后我加啊一二三四五六七八九， 然后又变成了零。但是这零的时候啊，他前面的这个百位已经进上去了，所以说他一般情况下就是这三三档，各位 零到九十位，零到九百位，只有零一二这三个数字啊。然后这是刚才咱说的这个先读码，然后再写码。 如果说啊，我拿来一个新探测器，我直接去写码的话，怎么去弄啊？如果说我拿到一个新探测器需要写码的话，首先我跟前面的读码一样，我先把这两个夹子夹到这两个地方， 打开电源，然后在现在的显示屏这里没有字母，没有 c 或者是 p， 证明你没有进行任何的操作，然后按一下写键，出来了一个 p， 然后我按移位键， 看着这个最边上的这个小箭头，现在是个位，我先去调整个位数，我编一个 一百二十八，我先调整各位的八，然后一位看着箭头跑到中间来了，我一，这个十位二， 然后再按一下调整到百位，我按一下一，然后现在这个写码已经完成，我按一下确认键，确认完了之后啊，他会从一百二十八自动跳到一百二十九。 好，现在已经变了啊，变成了一百二十九，那就证明我这个写的任务已经完成了，就是说咱这个编码器可以读完了码再写， 也可以单独写码，同时呢他也可以单独的读码，你把它加上之后按一下读，按一下确认直接出来的那个数 就是他现在这个探测器的编码。然后这是简单的一个力达的编码器使用的介绍，最后使用完了之后啊，你是要关掉电源的。
884小蜗牛课堂
