电芯的rpt测试是什么意思

今天我们来测试的是库泰科十五号电动柱里面的二幺七零零电芯，这款电芯来自于一家老牌电芯公司，惠州，意为理能股份有限公司，意为理能，二零零一年成立，二零零九年上市。这款电芯型号是二幺七零零五零一。 下面我们从充放电、内阻、温度等几个方面一起来看一下具体表现。电芯采用圆柱体设计，外面是灰色电芯套膜，正负极接触面采用合金金属材质，羊碱化处理，耐用防腐。正极采用原片四焊点连接， 侧面印有电信型号、容量以及厂家名称的喷码。额定容量在零点二 c 放电倍率下是五千毫安时，飙升电压三点六五伏，飙升能量十八点二五瓦时，交流内阻小于等于二十毫米。尺寸方面，长度是七十毫米，直径是二十一毫米，重量是六十七克。 下面进入实测环节，进行零点二 c、 零点五 c 和 e、 c、 b 率进行充方电测试。 首先是充电测试，零点二 c 充电设置电流为一千毫安，截止电压四点二伏，耗时五小时十分钟。零点五 c 充电设置电流为两千五百毫安，截止电压四点二伏，耗时两小时三十三分钟。 ec 充电设置电流为五千毫安，截止电压四点二伏，耗时一小时五十七分。 充电测试中，零点二 c 充电时间最长，充满需要五小时十分钟。零点五 c 充满耗时两小时三十三分钟。 ec 充满耗时一小时五十七分钟。 下面是放电测试，零点二 c 放电设置电流一千毫安，均压三点六六伏，截止电压二点五伏，耗时四小时五十四分，放出容量四千九百零五毫安时，放出能量十七点九八瓦时。零点五 c 放电设置电 两千五百毫安，均压三点零伏，节制电压二点五伏，耗时一小时五十六分，放出容量四千八百四十毫安时，放出能量十七点五万瓦时。 ec 放电，设置电流两千五百毫安，均压三点五四伏，截止电压二点五伏，耗时五十七分钟，放出容量四千八百二十毫安时，放出能量十七点零四瓦时。 三种倍率下，放电时间最短的为 ec 放电五十七分钟，最长的为零点二 c 放电四小时五十四分钟。 整体放电能量在十七点零四到十七点九八瓦时之间差距不大，其中最高是零点二 c 放电，放电能量十七点九八瓦时，最低是 ec 放电，放电能量十七点零四瓦时。 再来看看各档位放出容量的差异，最高是零零二 c， 放出容量四千九百零二毫安时，最低十一 c 放出容量四千八百二十毫安时。 内阻测试部分使用内阻测试仪分别测试满电内阻与空电内阻，满电内阻电压为四点二伏，空电内阻电压为二点五伏电芯。飙车内阻是小于等于二十毫，可以看到四点二伏满电内阻为十四点七一毫，二点五伏空电内阻为十四点七八毫，均没有超过飙车内阻，表现优秀。 温度测试部分对各个充放电倍率三十分钟后的温度进行测量，首先是充电温度，以零点二 cb 率充电三十分钟表面最高二十七点五度，以零点五 cb 率充电三十分钟表面最高三十点五度，以 ecb 率充电，三十分钟表面最高三十五点二度。 下面是放电温度测试，以零点二 c、 b 率放电，三十分钟最高温度二十九度。以零点五 c、 b 率放电，三十分钟最高温度三十点七度。以 e、 c、 b 率放电，三十分钟最高温度 三十七点一度。二幺七零零电芯诞生之初最早使用在新能源汽车上，能量密度比幺八六五零更高，进入消费电子领域后被广泛应用在银多电源、强光手电筒等设备上。这款亿威里灯二幺七零零五零一电芯单颗容量五千毫安时，飙车能量十八点二五瓦时， 三种倍率下， ec 充电在一小时五十七分完成，零点二 c 放出容量四千九百零五毫安时，接近标称 放出能量最高达到十七点九八瓦时，在空电及满电状态下，内阻数值均没有超过标称在十四毫左右充，放电温度在二十七到三十七度之间 同时出场，经过了冲击、震动、高低温测试的同时，满足 cb ul 幺六四二 um 三八点三的安全认证，可以应用到两轮摩托车、机器人、户外电源等领域。以上就是关于这款意威理能 l 七零零五零一天新的测试，我们下期再见。

今天又有个客户送来一组这个电芯，目前的情况呢就是他开了十几公里以后，然后他猛加油门的话，就会突然断电，其实这个还是很危险的，这个电芯的规格是 七十二伏，三十五万四，我们现在而且他这个他这个内部啊，这个主板其实已经不是原配的了， 因为他在也是在线上买的，距离比较远，所以当时呢他就自己买了个这个加百达的巴山你，你原来是以为是 那是薄版的，这个不够，然后换了一个大的薄版，但是问题还是没有解决。那我们现在的方案的话，就是把最新 接在下面，然后给他打点油放电测试一下，看看到底是什么情况。好，下面我们再继续好。现在这个均衡仪跟这边放电仪其实都已经都已经连接上去了，然后目前的总压是八十三点六， 他的压差大家可以看到其实很小的，还可以，还算可以，零点零二五，压差并不大，那我们下面设置这个放电仪，让他开始放电，因为我这个仪器最大支持十二，我们就就用十二安当吧， 好启动。现在我们来看这个数据加差一下子变大了，目前显示有问题的是第二十串，是吧？第二十串的电压下降的是比较快的，我们来看看他的放电电流现在是多少。 十一点五，这是十二点零三，现在放电十一分钟，我们来看看他的压差已经零点二九九了，最高跟最低现在已经很很清楚了，第六串是最低的，左后左右，第八串是最高的，现在是三十二分 三十二分钟，嗯，从现在看的话，反正第六菜肯定是有问题最低的，然后第十八菜也有一点小问题， 就是跟其他的普遍的水平，他们俩只是相对是比较拖后腿，所以这组电信，嗯要修的话 只能给他拆开了，拆开然后看看第六串还有那个四 d 的这一串，看看那个电芯是不是要给他更换，然后这个里面具体用的什么电芯目前没有拆， 也不太清楚，他这个他这一块看不出来，他是有一层这个塑料的一个板子，从外壳上面来看的话， 没有没有看出来有火爆的这种痕迹，所以现在下面的话就是跟客户沟通一下吧，看看吧，他是要把它拆开维修还是还是到底怎么弄好？那我们今天的分享就到这里，下次再见。

一、致电型就是个骗局，今天我们就来换一个十四 pro 的超容电型来测试一下，看看他到底是不是像网上说的一样那么不堪。 都知道去年苹果十四系列的电池健康度下降的很快，咱们也是首发拿到了苹果十四 pro 的超容电芯， 虽说是工程样品，但是按照以往的惯例，其工程测试品和量产的大货基本上是没什么区别的。前段时间不是发了一个视频吗？结果还真的呼唤来了一堆的勇士，这位勇士呢，居然还是咱们兴奋的老乡， 老乡见老乡，到底是不是背后放冷枪，还两眼泪汪汪呢？再补充一点，玩笑归玩笑，这台手机就电池导致的任何故障，以后呢，我全包了 啊，希望这位粉丝呢可以放心大胆的用啊，安心用，要相信咱们的技术对不对？那移植电芯到底是能立竿见影还是就是个骗局呢？开局 满电，这是一台国行的十四 pro 手机，设置里面电池效率还显示百分之九十一，爱思上面显示还剩百分之九十，电脑比手机是更准确的，充电五百一十八次，实际容量两千八百六十九毫安。那么在满电的情况下，咱们先把自动调节亮度关闭， 然后再把手机亮度拉到最高，打开相机进行幺零八零 p 六十帧的视频录制，直到放电关机。 现在刚刚关机啊，是凌晨的，应该叫早上的五点一十四分， 已经关机了，终于关机了，开机我们打开相册可以看到，录像时长是两小时四十七分钟，也就是一百六十七分钟，两千八百六十九毫安除以一百六十七分钟，平均每分钟消耗十七点十八毫安的容量收 手机在拆机之前，我们先来测试一遍气密性，压力表缓降，说明机器是有气密的，在拆解之后咱们能否恢复他的气密性呢？接着往下面看，松开尾部螺丝， 酒精加刀片软化防水胶，采用冷拆法把屏幕打开，手机边框的缝隙处还是挺脏的， 打开屏幕内部干净整洁，妥妥的原装机一枚。十四 pro， 这机型虽然很好用，但是电池确实不如大屏的 plus 和 pro max 机型耐用。松开挡板螺丝， 断开屏幕排线， 机器的右上角有一个磕碰，正是因为 这个磕碰挤压导致电池表皮的铝附膜呢已经起了轻微的折动。酒精软化电池胶，拆下电池卷干净电池胶， 然后我们来移植电芯，移植电芯就是保留原机的加密电视小板，然后更换一个全新的超容电芯，看一下原装的焊接工艺， 剪下电池小板，处理干净小板上残留的电芯极片，然后拿出我们这个独一份的十四 pro 超容电芯，设计容量三千四百毫安，由西安瑟福提供， 采用先进的激光焊接工艺，把小板焊接好，看一下效果还是可以吧。然后清洁干净，做好绝缘包， 靠边 贴上一张新的电池胶，那么电池就已经移植好了。 接下来我们就快速的清洁干净手机中光上面旧的防水胶，过程呢很漫长，咱们直接看结果。 然后安装上我们刚刚移植好的新电池，用滚轮压平整，贴上一张原厂的防水胶， 清洁干净，扣屏装机就好了， 然后放入热压机内，对防水胶进行保压，锁回尾部螺丝，然后我们再来测试一遍，亲密性恢复了。 手机充满电，我们在同样的场景下最高亮度进行幺零八零片六十帧的视频录制。第二天我们打开相机可以看到总共录制时长是三小时十六分钟，也就是一百九十六分钟。出于对视频的严谨性， 很多人会觉得我这个测试结果呢，跟环境温差是有关系的。那天录制的前十分钟，我忘记关空调了，导致前四十多分钟是在二十五度的环境下放电的，于是我又充满了电， 进行了第二次放电。这次放电咱们的室内温度平均是在二十七八度。总共录制了三小时二十分钟，也就是两百分钟，按照每分钟十七点一八毫安的放电速度来看，乘以两百刚好就是三四三六毫安。电芯的容量上下有二十左右 浮动是很正常的，原装机的电池实际容量也是有浮动的，原装机里的电池实际容量也是有偏差的。那么就按照我们移植后的第一遍测试结果一百九十六分钟来算的话，换算下来电芯的实际容量是三千三百六十七毫安。 电芯呢是竹绒的，品质也是过关的，是谁说移植电芯不耐用的？又是谁说降压锁绒充不满的？用第三方的循环充放工具测试本就不够严谨，咱们只能装到机器里面进行充放电测试，我觉得这样 才会更加有说服力，您说呢？不信谣，不造谣，移植电信已经发展了三年多了，已经是相当成熟了不得了啊，并且移植完超容电信的续航他是立竿见影的， 所有的跑循环只是原机小板在适配新电信的时候，前几次充放电可能会跳电，咱们只需要满充满放五到八个循环就可以恢复正常。 而艾斯上面的电池效率提升是电池小版数据的一个回升，和最终的实际续航结果没有太直接的关系，不信的话各位大神可以拿十亿以上的任何机型去测试。最后呢，跟大家说一下，十四系列的超能电芯下个月就会上线，咱们坐等吧！

好好换电池，换块好电池。大家好，我是斌哥，咱们知道手机电池有品牌，其实手机电芯也是有品牌的，苹果十一之后的电芯都是加密了，所以说电芯非常的重要。今天咱们测试这款天翼电芯，电池电量已经放光了，咱们现在看一下电池电压多少， 首先咱们把这个手机用到没电，然后测试一下这个电池的电压是多少，咱们一会放电就参考这个电压， 经过测量之后，这个电压是三点一七伏，咱们就设置到三点二伏以下。 咱们现在拿出一条原厂的电池排线啊，看一下这个是原装的，再取出一块电芯，这块电芯的容量是三千五百五十毫安，天翼的电芯。把这个电 这些修整好之后，咱们用点焊机给他焊在原装的排线上。 我们把电池放到循环机上，开始充电，电量充满之后，循环机自动暂停。 现在我们进行放电设置，首先放电电流是一安，放电的直指电压是三点二伏，把所有的数据清零，咱们现在开始放电，非专业人士请勿尝试。接好电池的正负极之后，咱们开始 ready， go， five hours later。 放电结束了啊，咱们一共放电三小时零六分钟十七秒，一共放电量三千一百零五毫安时， 与标注的三千五百五十毫安时还有一定差距，大家知道这是为什么吗？评论区里说一下。

上一期视频说我们要去做一个电芯啊，两块三元的一个单体，一个软包，然后两块磷酸铁理，一个大单体的凝酸铁理，一个软包的磷酸铁理，我们去做一下击穿测试，然后呢，昨天一天就找那个 附近做电焊的师傅帮我焊了一个支架，这个支架花了我跟那个师傅沟通，大概沟通了一个多小时，才把整个东西啊给他讲清楚，然后按照这个方式去去焊出来。我们来看一下这个架子，花了三百五十块钱做了这个架子，但是 你说贵吗？也不是非常贵，主要是这个构丝跟这个还找这个东西，中间那个坨是比较难找的啊，有了一个这样的一个架子，看到没有，底下这一根针，还是 师傅还帮我想办法，是这样拧上去的，可以拆下来，拧下来像螺丝一样，然后呢，到时候不煎的时候还可以去磨。我们的这个东西是怎么样的？就是这个锥子，这个锥子是最难找的哈，然后呢，把这个往上一伸 是吧？然后就这样把电芯放在底下，然后就这么放下来，直接就会击穿了，等下我们去做一下实验，这个好重啊，这个起码有几斤啊？将近十斤左右， 简单又好用啊， 这次要做的测试哈，就是两块软包的铁理，两块大单体的铁理，一块软包的三元，这个是宁德的大单体啊，三元。 然后呢，这个架子我们已经焊好了，然后弄一条绳子，能站远一点去拉那台手机在记录，我这台手机也在记录哈，然后我们准备先啊穿刺，这个三元啊，穿刺三元， 这个危险性还是一定有的哈。呃，希望观众们都不要去模仿。好吧，我们是有准备也准备好各方面的安全措施的哈，所以我们准备开始哈 来，这次是三年锂电池穿刺测试哈，多次满电的一些情况下哈，我先拉了哈， 还是有一定的呼吁权限。 看到没有，兄弟们还是有一定的危险性的哈， 看到没有，已经冒火了， 不能靠太近了哈，所以一定要离远一点， 这个烟还是有的哈，要等它冷却，完全冷却没有气没有用， 这基本上已经能量释放完了哈，看到没有来看到没有？他穿刺之后从中间从中间击穿了，黑不溜秋的。看到没有？ 全部释放完了，但你看喷出来的火还是有一点长的哈，一两米的距离啊，接下来我就会用铁底哈，然后我那同事去拿一个钳子，因为呢还是比较烫的哈。拿钳子回来， 前面那块离的三元的已经释放完了哈，我们现在准备搞这块铁底哈， 田里也是充满电的情况下哈，来准备 击穿测试磷酸铁底打单体的 铃声点点，你看到没有？击穿的话，他只是冒烟，他没有火， 但是他一直在鼓包膨胀。看到没有，我们来计算一下， 应该是不会有明火的鼓包了。看到明显的鼓包哈有看到明显的鼓包，刚才释放出能量了哈。 已经释放出能量了，要让他释放完才靠近就比较好一点。他一直冒烟没有火一直冒烟都是没有明火的，不会有明火的， 应该这个冒烟 据他们说要冒个几分钟都有哈哈哈。看到没有？没有明火，我这个地方等一下会加速哈，我让他临床贴底。大家看完就是一直冒烟，他不会有明火， 应该有一两分钟了吧，兄弟们，不会有明火， 起码过了一两分钟吧，都没有明火哈， 我们再来看一下三分钟，看看他会不会有明火。 银川铁底还是比较好的，一直都没有明火，就是冒烟，这个烟的话 跟他们说应该要几分钟才能释放完这个烟，他不会有明火，一直都是冒烟的一个状态，不像三元，他立马瞬间就能量释放，就有火花啊。磷酸铁底就是一直冒烟，一直冒烟， 这个烟还是比较大的， 我们现在要测卵包了，三元哈，那个灵山铁岭一直还在释放能量，已经过了起码五分钟以上了，还在一直在冒烟，就是不不冒明火，所以我们把它拿走了，没关系的哈，我们继续来测一下这个卵包了，三元 三元的危险性还是一定有的哈，这样吗？横着吗？这样吗？ 可以了，离远一点。 我们来看一下这个软包的三元的一个危险性， 他释放能量的一个危险性，他那跟大单体有什么区别哈，准备拉软包，看到没有？瞬间起来， 看来软包的危险性明显会比三年的大单体危险性来得更高一点。看到没有，这是软包机穿之后的一个明火有多大，他瞬间，如果说十几二十块，十几块一起，你想想他那个火有多大，火没有多大好吧， 而且是速度是非常快的，起火的速度是非常快的，我们静等这个软包三叶的火苗释放完之后，我们再来测一下软包的三叶泥啊，磷酸铁鲤 给大家看一下，你看一下这软包，那里面的温度瞬间就是几千度的，你看到没有，都是红的。看到没有看到没有，我木棍下去直接点燃了，看到没有，所以软包的危险性可想而知啊，兄弟们 小心一点啊， 我知道，我们现在要来测试哈，我们现在来测试软包的磷酸铁底，好吧， 来，我们来测试软包的磷酸铁理，击穿测试 一 二三，兄弟们看到没有，这是卵包的磷酸铁理，静等这个过程当中我会加速的哈，我们静等卵包的磷酸铁理，看到能能能量释放是否会起包 哇，特别反应， 没有反应的静等一分钟， 五点零一分，我们等到五点零三分再来看一下他会不会有反应。 这个过程就想告诉大家磷酸铁底的安全性跟三元的危险性在哪里，并没有说想要去区分好与坏。我， 我一直以来做电池我都强调的就是安全，安全，安全， 所以我不管是铁底的软包也好，大单体也好，你看看击穿之后的话， 他根本不会有明火，哪怕有一点烟，他也是白烟三烟的，不管你的大单体也好还是软包也好，他都是瞬间会起火冒火，所以危险性还是存在有一点的危险性的，所以一直以来我都是你家里充电的三烟，我怎么样都不会卖给你。 五点零三分了，孩子没有东西，我们准备把他拿起来重新弄一下， 哈哈哈哈哈，我来我，你按住我来我这个长一点啊，跳下来。 刚才师傅说，啊，软包的铁理他穿一次，他不火，让我穿第二次。好，我们准备穿第二次啊，铁理软包的集团第二次测试，看看会不会冒烟， 看到没有？兄弟们一点动静都没有。已经穿了两个孔了， 一点烟都没有，看到没有？兄弟们，都是充满电的哈，都是充满电的， 看到没有？一直都是充满电的状态，看到没有？五点零四分了，穿了两个孔，他都不冒烟了，看来是软包的还是比较不错的，你看这， 这个大单体的铁里还在冒烟，这个是三元的，这是大单体，三元的都刷完了，这个软包了，一点动静都没有。看到没有，一点烟，连一点烟都没有，我的天呐， 所以铁里的安全性可想而知啊，非常的安全，我，我相信再等一分钟他都不会冒烟，如果你在上面跑，就不停的拿尖锐的东西在表面把它划破，他就会有苹果 这个喇叭的。铁里到目前几分钟了，他都还没有冒烟，连烟都没有冒 啊。五点零六分，到现在一点烟都没有冒。五点零七分了，又过了一分钟还是没冒烟， 铁里集团测试冒烟失败，连火连烟都没有，哈哈哈，所以铁里还是比较安全的哈。兄弟们， 我，我师傅刚才说了，徒手去拿这个，那块软包的铁底温度也就是三十多度，四十度手都能拿，我徒手来试一下，这是一个专业测试哈，没有的话兄弟们不要乱尝试哈。我能感觉到这个温度有一点的。看到没有，虽然他没有击穿啊， 有击穿了吧，应该是击穿了，穿透，穿透了，看到没有？我摸到是温度是有一点的，但是他一点烟都没有，里面是有微微的，就好像三十度左右啊， 没事的，我手都能拿，而且拿了也就几十秒了。看到没有，一点事都没有， 专业测试的哈，请勿模仿。带了一个水机灭火器，还有一个普通的灭火器，我们把残渣带回走，现在都已经过了起码十分钟了， 这软包的铁底还是没有燃烧起来啊，五点十五分 都还没上。这个机砖测试啊，不见得说一定用三年的就一定会爆炸起火。不是这样的哈， 只是想跟大家区分一下，一旦电芯击穿之后三年跟磷酸铁底一个区别。好吧，那具体使用用途还有个人选择，看你们自己的这个视频就到这里，下期见。拜拜。

究竟什么是移植电芯？今天就给大家演示一台 iphone 十一移植电芯的全过程。 我们看到电池已经是维修状态，电池效率只有百分之七十三，接下来就邀你慢慢欣赏我们移植的全过程。拿出气密检测仪测试气密， 看到漏气无气密，能否恢复气密呢？我们继续找到螺丝刀，调整到合适的扭力，将底丝拆下，专用拆屏工具夹住机身， 吸住屏幕，滴上少许无水酒精。轻轻扭动螺丝，看到屏幕微微抬起， 打开屏幕，看到里面干净整洁，防水矿胶也在，也只有原装的才有这种拉丝状态，说明这台机器是无修的。用夹屏工具夹住机身并锁住吸入屏幕。 对红外前置面容组件贴好保护贴纸，防止触碰落灰。依次取下螺丝以及压板， 再拆下触摸屏、显示屏、听筒、排线以及电池压板。 给电池滴上少许无水酒精，软化电池胶，无水酒精会自然挥发，无需担心损伤手机。拆下电池后，看到原厂电池胶可以拉丝，接下来就是非常简单的青椒过程，请慢慢欣赏。 对拆下来的旧电池滴上少许无水酒精。拆掉包头贴纸，撕下保护膜以及绝缘贴纸，小心排线慢慢来。 用陶瓷剪刀剪掉电池保护板，对三千一百一毫安时的旧电芯做好绝缘保护，妥善处理。 可以看到加密保护板上有好多芯片，它记录手机的充电次数，健康度、序列号，一机一码，不可更改。清理掉保护板的残留胶，拿出我们的巨信高容电芯，给它焊接到保 木板上。 安装时电芯的边缘一定要对齐好，保护板的拐角处分别点焊正负极，四到五下， 焊点牢固均匀。 折回保护板，贴好绝缘贴纸， 安装上保护板， 再贴回新的包头贴纸， 这样就保留了原机的保护板。把新的高溶电芯移植了上去，我们一起来看一下外观。贴好原厂的电池胶，按压好 用三方外挂小板卡数据，跳过维修弹窗，第一次开机时会提示未知部件，如更换三方成品电池就会永久这样提示。而移植电芯只需要重启一次手机再来查看，已经到一百。 清理干净中框和屏幕上的残留胶以及灰尘。接下来就是装机过程，我们使用的辅料都是原装的电池胶，矿胶散热性能与防水性都达到了出厂时的一个效果， 上下左右留出安全空间，因为电池充电时会有微微的故障现象，如挤压到电池会有风险。贴好原装矿胶来看效果。 装回电池压板， 触摸屏、显示屏、屏幕压板， 清理内部灰尘。 接下红外镜头、前置镜头面容组件保护贴纸，扣回屏幕， 先加热再来做保压， 最后再来测试气密，已经恢复气密，可以达到日常的生活防尘防水。最后分别对尾插孔、振铃、麦克风孔进行清理， 尤其是听筒更要细致，一起来看效果。 至此，这台 iphone 十一我们保留了它原机的加密排线，把新的高容电芯给它移植了上去，可以正常的查看电池健康度，这样的解决方案您能接受吗？

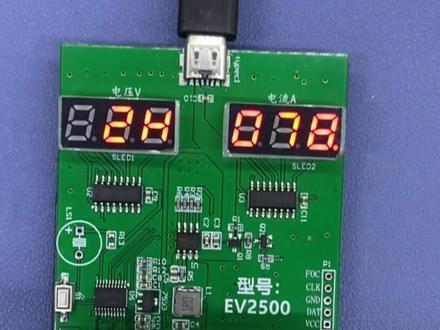

三年风雨三年情，换个电芯行不行？今天咱们来测试一下网上现在最火的巨信电芯， 以前我们耳熟能详的电池品牌，飞毛腿啊，品胜啊这些大家都知道的，但是现在从苹果电芯加密之后，一些电芯的品牌也浮现出来，比如说天意啊，巨信啊， 总体来说国内的新能源发展还是非常不错的，质量也是非常的好，以前这些电芯只把他们的产品供给第三方电池的厂家， 现在电池厂家的订单越来越少了，因为电芯加密了，所以说咱们现在可以直接拿到这个电芯，把放电电流设置到一安，把最低电压设置到三点二伏开始放电， 一共放电三小时零四分钟三十六秒，一共放了三千零七十六毫安时，你们知道为什么没有放到三千五百五十毫安时吗？评论区里说一下。

为什么你的手机移植完电信电池的容量涨不到百分之百呢？今天就给各位小伙伴们讲一下苹果十一到十三 pro max 所有的机型移植完电信容量只能涨到百分之九十四左右的原因。光说理论啊，肯定会有人质疑我，那就拿测试的数据啊，证明我说 对不对，看一下啊。这是一台我回收的二手纯原装的苹果十一原机的电池，健康度呢还有百分之七十八，循环次数呢，我记得是一千一百五十八次，然后给它移植了个三千五百三十毫安的超容电信， 经过了多次彻底的充话电循环，近看度已经涨到了一百以上，这是最后一次，我把电池的电量完全放光，可以看到一共放出了三千二百四十一毫安的容量。把电池先扣在仪器上，就会下数据，循环次数是一千一百七十九次，也就是说电池一共循环了二十一次，净看度从百分之七十八涨到了百分之一百零一了。然后把这块电池装在手机上充满， 连上电脑，看一下电池的数据，请大家仔细看一下，现在的实际容量是三千一百四十七，满充容量是三千二百三十八。什么是满充容量呢？就是这个电池完全充满电的容量，刚才仪器放出的容量是三千二百四十一，和我们看到的满充容量基本是保持一致的。最后得出的结论就是，这块电池能使用到的最大的容量是三 三千二百三十八毫安左右，那为什么不能使用电信的所有的容量呢？别着急，听我继续往下讲。苹果电池的保护板有个限制，当循环次数达到一个零戒指的时候，啊，电池的保护板会强制降低充满电电压，来防止电池由于过度充电啊导致损坏。我们看一下箭头所指的显示电压，当电池完全充满电以后啊，电压只有四点三二伏， 全新的苹果十一电池满充电压是四点四五伏，当电池循环超过三百次以后，啊，保护板就开始限制螨虫的电压，循环超过一千次的时候呢，会第二次限制螨虫的电压。我计算过啊，循环三百次以后呢，容量损失大概有百分之四点五左右。循环一千次左右呢，容量大概损失有百分之九左右。这块三千五百三十毫安的电芯，扣掉百分之九左右的容量，就剩下三千二百一十三左右了， 刚好和我们测试的放电容量还有螨虫容量显示基本一致。我在拿一块之前做过测试的是一 pro man 子啊，旧保护板一致的超容电芯的电池，连上电脑给你们看一下数据，血管次数是四百四十四次啊，没有超过一千次，螨虫容量是四千二百七十五，然后我们扣掉百分之四点五的电芯容量，这块电池发挥的最大的电芯容量是四千三百四十五毫安左右，所以说苹果十一百以上，如果不清零血管次数，这是不限 这满坑电压的。我刚才讲了那么多，可能有些人没有听懂啊，我总结一下，比如你的苹果十一电池循环次数在三百到一千四之间，你移植了一个三千五百三十毫安的电芯，最终你能使用的健康度呢，是电芯的容量减去百分之四点五的容量，也就是三千三百七十一号玩，如果你的电池循环次数在一千四以上，你移植完电信之后呢，能使用，那么健康度是电信的容量减去百分之九左右， 就是三千二百一十二毫安左右，这个是超容电信的测试结果啊。那如果我们移植的标准容量的电信或者原装电信呢？我们来推算一下是个什么样的结果。苹果十一，一块原装全新的电池的健康度大概有百分之一百零三左右，也就是三千一百八十四毫安左右。我们把这块电池移植完电信之后呢，如果询问次数在三百四以上，就 健康度只能恢复到百分之九十八左右。如果保护板的循环次数在一千次以上啊，最终容量只能恢复到百分之九十四左右。当然，如果你运气不好啊，移植了个容量不够的原装电信，那最终恢复的健康度要与百分之九十四更低，这就是我最开始说的，为什么有些人啊移植完电信之后呢，容量只能长到百分之九十四左右的原因，那是因为电池循环次数的影响，导致螨虫的电压降低，你使用的容量肯定达不到最大的容量。我只 还有人可能不相信，那我就再给你们举个例子，因为苹果十以上的电池没有办法修改电池的循环次数，我找个全新拆机的 x 二的电池啊，给你们演示一下，通过修改循环次数呢，来强制降低电池容量的测试。先把电池扣在仪器上，循环次数是零次，健康度是百分之一百零三。我把循环次数加到三百一十次， 然后电池装到手机里，啊，连上电脑看看数据，现在的健康度呢，变成了百分之九十八点七。我再把循环次数加到一千零一十次，再连上电脑看看数据，现在的健康度呢，只剩百分之九十四点三了。这下你们应该完全懂了吧。最后，我再把循环次数再次清零，看看电池的健康度能不能恢复。 ok， 健康度已经恢复到百分之一百零三了。这个测试啊，已经证明了我刚才的结论是正确的。

今天馒头哥为你们弄出了一款非常厉害的软件，这个软件可以在不拆机的情况下检测出你们买的二手手机啊，是否改过电池效率，也可以检测出手机是否拆机，移植过电芯更是能检测移植电芯以后能使用到的电芯最大容量有多少，你们是不是感觉非常离谱啊， 离谱就对了，我之前发过一期单电池测试放电容量的视频，真的之后呢，我就在想可不可以在不拆机的情况下远程测试手机的电池容量，后来我发现手机可以通过 wifi 连接电脑的方式读取电池的数据， 然后我就把这个想法和 oss 的老大说了一下，并且求了他两个多月，他才答应尝试把这个功能实现。就在今天，这个软件不小心就被做出来了，并且更新了几个版本，修复了一些 bug， 现在已经非常的稳定了，等过半个月左右啊，就可以发布正式版本了，任何人呢都可以免费的使用此软件。 我先给大家展示一下软件的使用方法。首先打开电脑版的二八 pro 软件，可以看到右侧展示啊手机电池的详情页面，这个功能没有二八 pro 的仪器呢，也是可以正常使用的。用数据线把手机和电脑连接，即可读取电池的详细数据。 一步，打开右下角 wifi 连接的选项，才能开启 wifi 连接的功能，这个时候可以把数据线拔掉了，等一会手机会以 wifi 的方式呢连接电脑。 第二步，需要把手机彻底充满电，怎样去判断电量是否充满呢？可以看软件右侧电池详情，里面的充电方式显示不带充电的才算电量已满。第三步，我们拿起手机，点击设置显示与亮度，把亮度调到最高，自动锁屏改成永不 再打开相机，调成四 k 录像模式即可。提示一下，不需要点击录像这个按钮，只需要这个页面一直停留，保持 不锁屏的状态就 ok 了。因为有些人的手机内存剩余空间比较少，你要是如果去点击这个录像呢，他会出现内存不足的问题。 第四步，点击软件第二页的电池充放循环，可以看到电池的各项参数，一定要确保设备一显示 wifi 在线的状态才能点击开始放电。把鼠标放在右上角的数字上，可以看到每一个数字对应的功能的文字说明啊。等手机百分之百的电量放到自动关机以后，软件就会自动停止检测， 这个时候你就可以看到电池的真实放电容量是多少了，并且你们可以把测试的结果点击导出的按钮，保存后呢查看电池所有的放电数据。 这个放电的容量经过我们几天用不同型号的手机测试，得出了一个结论，就是放电的容量会比电池的实际容量少个百分之一到百分之二左右，所以你们测出来的电池容量呢，要再加上这个几十毫安才算是 正确的结果。给你们看看我之前测试的几个型号。这台叉 s max 之前移植过电芯，满电的容量是三千四百五十毫安时，放电容量有三千三百七十七毫安时，再加上百分之二十五的容量呢，差不多就和满电的容量是一样了，这是我那台十二 pro max 备用机，移植过超容电芯，大概使用了一年半左右， 满电容量是三千六百六十毫安时，放电容量是三千六百二十七毫安时，再加上百分之一的容量呢，也刚好和测试的容量非常接近。 这台是给客户移植的十二 pro 的超容电芯，他之前电池效率还剩百分之九十二左右。我给他移植完电芯，通过第一次放电可以测出实际能使用到的电池容量有两千九百四十六毫安时， 加上百分之二的容量，也就是大概有三千毫安时左右。看过我之前发的视频都知道，一千次循环以上呢，会限制电芯的百分之九的容量。三千三百毫安时的电芯，大概 能发挥的电芯容量有三千毫安时左右，刚好和结果保持一致。然后这是我昨天晚上直播的时候维修的一台十三 pro， 我给他移植的是十四 pro 的超容电芯，充满第一次放电可以放出三千二百五十六毫安时，所以他这台机器电池效率啊，可以通过多次的充放电去循环，然后涨回百分之百以上的效率啊。 我们大概测试了二十多台手机，所有的测试放电容量呢，还算比较准确，还好呢，这么多天没有白折腾，把这个软件做出来，友情提示一下，一致过电芯呢，让电池效率涨回到百分之百，唯一的作用只是让手机的电量显示更准确一些，并不是效率到了百分之百以后呢，电池会更加耐用啊，不要理解错了， 给你们举个例子啊，比如说你的苹果十二电池效率剩百分之八十移至电信之后呢，你会发现手机的电量经常跳电，而且电量显示不准确，因为电池的保护板数据和电 新的容量不匹配，就会导致电池电量显示不准，并且还会跳电。等你把容量涨到百分之九十五以上呢，手机的电量才会正常的匀速下降啊，不再跳电。当你有了测试放电容量这些数据呢，就可以判断这台手机是否修改过电池的数据或者 移植过电芯。你们可以拿放电的容量去和爱思入手电池效率做个对比，如果两个数值相差很多，那大概率呢，就是你这台手机修改过电池的效率或者移植过电芯了。并且啊，已经证明了这台手机被拆机维修过，建议直接退掉比较稳妥，像那种加了外置或者内置小版的二手机， 用测试的结果一对比也能立刻现出原形，建议立马退掉，也不要犹豫啊，担心测试结果不准确呢，可以多测试几次啊，放电容量再做参考的还有那些移植过电芯的小伙伴们，如果你们想知道电池效率是否能涨回百分之百呢， 可以用这个软件放电测试一下，只要放电的容量大于电池的设计容量的数值呢，电池效率是可以恢复到百分之百的，至于什么时候能恢复到一百呢，那只是时间长短的问题了，说不准的。最后总结一下，做这个软件的初衷呢，是为了帮助各位粉丝们更直观的去检测你们手机的电池容量，其实对我们来说呢，没有任何的价值， 而且呢还有可能被同行骂，不过在我看来这个软件的出现呢，起码能让很多人少踩坑一下，毕竟你们现在没有任何的办法去在不拆机的情况下去检测这个电池的好坏，对不对？ ok， 再次感谢一直支持我的粉丝和同行们，有什么不懂的呢，可以在我直播的时候提问，我尽量帮你们解答。
