三板模锁模力计算方法图解
粉丝3.1万获赞11.3万
相关视频

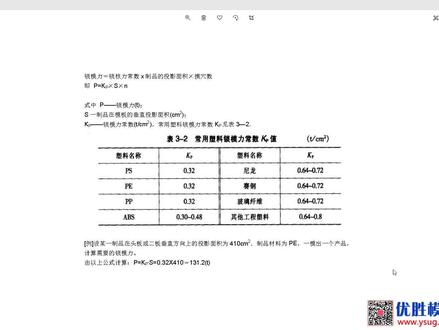

05:30查看AI文稿AI文稿大家好，我是石老师。好，我们今天呢给大家讲一下在我们的注册逻辑中如何来计算 这个产品的所魔力。好，我们首先看一下公式，那么所魔力呢，等于所魔力长数，然后乘以我们制品的投影面积，然后再乘以呢这个魔械数来的，那么如果一个公式就是 p 等于 kp 长数在这里乘以面积， 然后乘以这一个系数，那么 p 呢？在这里是索魔力 s 呢，就是制品在模板上垂直的这样的一个投影面积，注意这里，是啊， 那么就是立方这类厘米呢，太拼呢，是索魔力的这个长数，那么我们可以根据下面的这个表格啊，那么看一下 abs， pp 还有 p 一这一些的长数在这里是多少。好，我们用一个具体的实力来给大家来讲解一下。好，那我们比如我们以这个产品为例来给大家讲解一下那么我们所磨砺的这一个计算， 那么通常呢这个索魔力的机扇呢，是在我们进行模具设计之前，我们要估扇一下，那么这个制作机要用多 啊，我们这套模具，那么这个注射机要用多大的啊？那么怎么在这边这里固散呢？我们就需要利用我们今天学的这一个知识来的 好，那么这个产品的投影面积大家一定要注意，并不是产品的表面积，投影面积跟表面积呢，在这里是两个概念 来的。好，那么大家呢可以进入到我们的软件里边，那么进进去以后呢，把我们的注册膜向导在这里打开， 那么在这是小模像的下面有一个工具，在工具里边，这里有一个计算面积来的好，我们点击，然后的话选择产品，另外的话指定平面，我们在这里是以锐的这一个平面作为投影的这个平面来的 好， ok， 然后的话按一个确定，那么他就会把我们的面积在这边，这里的话计算出来，注意这个面积，我们指的是投影面积来的，那么这里的话有一个实际的这样的一个面积来的好， 这个面积的话就是产品的表面积，而我们要要的是下面这一个来的，那么注意我们的单位， 我们的单位的话现在是毫米，那么我们公式里边呢用的是厘米平方厘米来的，所以说呢，我们在计算的时候需要把这个小数点往前在这里抬两位来的 好，那么接下来我们可以用计算器在这里计算一下，那么我们看一下 啊，投影面积，那就是二百二十五点三来的，那么这个就是他的啊投影面积来的，上面是他的这个表面积好，那么根据我们的计算公式，然后的话乘以一个系数。 好，我们看一下这个产品的材料，这个产品呢采用的是 abs 料来的，那么 abs 料呢， 他的系数是零点三到零点四八，那这里怎么去取呢？那么一般情况下的话，我们可以取一个中间值来的，那， 那么如果的话我想扇他的最大的锁膜力，那么在这里用多少来的，那么就是我们在选猪肉鸡的时候，我们 可以选一个最大所磨砺的这样的一个注射机来的，这样的话那么更保险一点，那么我们在这里的话就以他的平均值吧，零点四，好，那么在这里乘以好，在这里乘以零点 四，好，那么等于九十吨来的，那么假如我们这个产品呢是一模两卸，好，那么可以呢，再乘以一个二，那么就是一百八十吨的这种注册 机，那么也就是说我们这个制热机呢，在这边这里可能要用到一百八十吨来的。好，大家看一下，那么客户给的这个憋机呢？在这里是两百吨， 当然的话，那么还有啊，如果我们这套模式用的细水口，那么如果是大水口的这个模具的话，那么我们上面还有这个流道，就是分形面上面还有流道， 那么应该把留到的这个投影面积呢在这里也计算上去，如果一般情况下的话，这个留到的这个面积，那么没有多少来的哈，就是说没有在这边这里多少可以呢？把我们的小数点往前进在这里就可以了。 好，那么现在的话，我们在模具没有设计之前，我们现在就可以估算出这个 啊产品所用的注塑机在这里是两百吨，好，那么这样的话就是在我们注塑模具中好来计算锁膜力，那么也就是为我们的注塑机的选择啊， 那么是如何在这边这里选择这个注射机的这种大小的啊？就通过我们今天讲的这种方法啊进行计算，好，大家看一下是不是非常的简单。
186模具设计史老师

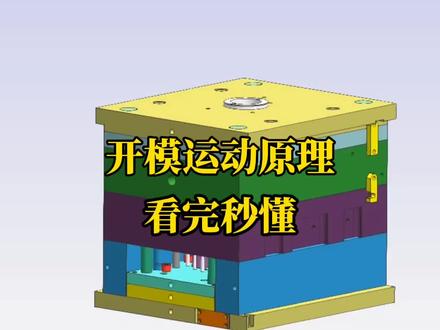

00:24查看AI文稿AI文稿开模运动原理，看完秒懂！三、板模是住宿模具常用的结构，可以实现产品和流道分开。模具运动有三次开模，首先注塑机把胶料注入到磨枪里面。第一次 a 板和水口板开模， 油道和产品分离。第二次，水口板和面板开模，油道从胶口套脱模出来。第三次，前后模板开模，顶针顶出产品完成开模。
1696运兴模具杰哥

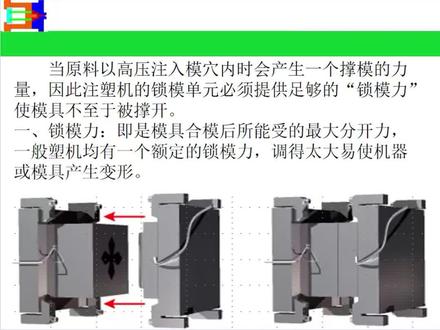

00:33查看AI文稿AI文稿锁膜力是指注塑时为克服形腔内容体对模具的张开力，注塑机施加给模具的锁紧力。锁膜力的计算。锁膜力跟车模力相关联，所以这里先说一下车模力。车模力量等于成品在开关模方向的投影面积，乘以模穴数，乘以模内压力。 膜内压力随原料而不同。一般原料取三百五十到四百公斤每立方厘米。机器锁膜率需要大于秤膜力量，且为了保险起见，机器锁膜率通常需要大于秤膜力量的一点一七倍以上。
331小静注塑模具

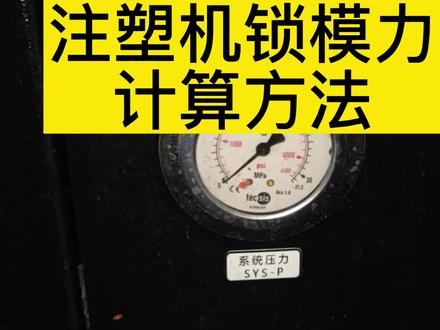

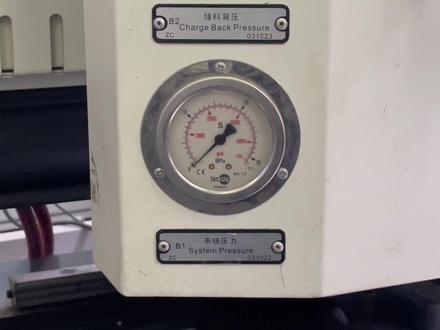

02:32查看AI文稿AI文稿注塑机选用最佳锁模力，可节能降耗，可增加设备模具的使用寿命，可增加排气，确保产品品质。 在试模前期，我们需要根据产品的投影面积，流动长度以及材料的流动系数来确定 锁魔力。确定锁魔力以后，我们选择合适的机台，这是第一步，第二步我们需要使用注塑机最大锁魔力的百分之九十来进行产品成型。 注塑机最大一百二十吨，百分之九十，那么就是一百零八吨，将近一百一十吨，一百一十吨，我们注塑机油压表 显示最大系统压力是十四兆帕，十四兆帕对应的是一百二十吨，那么一兆帕就是八点五吨，我们想调至一百一十吨， 一个空格就是八点五吨，大概是十二空格左右啊，十二空格左右，大家可以看一下， 十二空格左右就是大概就是一百零八吨左右啊，一百零八吨左右。那么我们首先要将锁膜力调整至十二空格一百零八吨，然后连续成型三模。连续成型三模以后，我们记录产品的重量， 记录好产品的重量以后，我们需要依次降低锁膜力， 连续成型三模， 我们一百一十吨，成型三模以后，我们一百零五吨再成型三模，然后一百吨再成型三模，然后直至产品表面出现飞边， 产品重量加重，那么这时候说明锁膜力不足了。我们最佳锁膜力就是在临临界点的基础上增加五至十吨， 确保较低的锁魔力器成型产品，确保模具损坏较低，设备损耗较低，能耗较低，排气效果增加。最佳锁魔力的应用你学会了吗？学住宿找耿老师！
399注塑人才圈（耿老师）
01:08查看AI文稿AI文稿今天我们一起来学习注塑机锁膜力计算方法。锁膜力等于锁膜力常数乘于产品和流道的投影面积就等于理论的锁膜力。举例说明，首先要知道什么是锁膜力投影面积，锁膜力常数。锁膜力就是注塑机上高压后前膜和后膜的加紧力。 投影面积就是物体外轮廓通过直线连接起来算出来的面积平方厘米。所魔力长数就是每种塑胶原材料理论所魔力长数需要查资料或者物性表。以 p p 料为例，所魔力长数为零点三二， 长三十厘米，宽三十厘米的正方形产品。按照公式可以得出，零点三二乘于三十，再乘于三十几，零点三二乘三十乘三十等于二百八十八吨注塑机吨位。由此可以得出，这款产品理论上需要至少两百八十吨以上的注塑机才可以生产。特 直接说明，以上算法只是出列算法，如果需要更精准算法，还需要得出产品的肉厚较为厚度、产品币厚、流长笔、材料流动性、进交方式等数据。后期会给大家更新。我是住宿王安杰，关注我，学更多！
00:20查看AI文稿AI文稿三板模运动原理没学会？我妹嫁给你。注塑模具中，三板模主要是针对细水口进胶结构，第一次开模， a 板和水口板分离，胶口和产品断开， 第二次开模，水口板和面板分离，流到脱离水口板，第三次开模， a 版和 b 版分离，产品顶出，你学会了吗？
271运兴模具杰哥
00:55查看AI文稿AI文稿立式注塑机的锁膜力不是越大越好，选大了白花钱。锁膜力简单理解就是机器把模具夹紧时的力量， 力量太小时注塑时产品容易跑模飞边，力量太大时容易把模具压变形， 机器的能耗也是会翻倍的。记住一个公式，锁膜力等于产品的投影面积乘以注射的压力，投影面积呢，就是产品在模具里面的最大的洁面积。注射压力一般取六百至八百千克每平方厘米算出来的锁膜力，再乘以一点二的安全系数，就是你的选型值。 常见的错误呢，就是拿大的产品去配大的锁模链，百分之九十的情况呢，都是大马拉小车。正确的做法是按照您的主力产品来选，留百分之二十的余量就够了。不知道自己的产品该配多大的锁模链？评论区放图，我来帮你算！
13今通立式注塑机

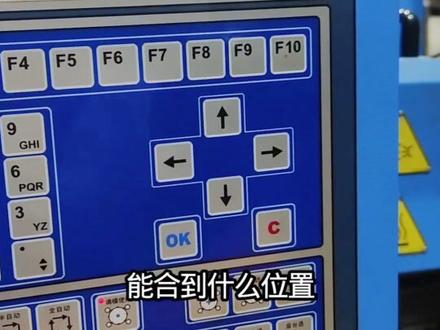

03:05查看AI文稿AI文稿调膜是怎么调的？呃，这个其实很简单，我先教一个基础的啊。先教简单的，然后再教我自己的办法。 简单的办法就是你把这个低压给他调好。低压比如说你就要一点二手魔力，打个比方说你想要一百二，一百二手魔力，然后呢点这个调膜，点这个调膜，双击 好，它现在显示请开安全门，你开一下门再关，这时候它就会自动调。自动调膜呢？你看它现在在闪烁，它就是自动调膜，现在我再教第二个办法。第二个办法是手动调膜，就用这个调膜镜，调膜退 用调膜镜，你先看调膜它能合到什么位置， 像现在看一下他能合到什么位置，零点二，零点二就不对，然后再合，再这样调点调魔镜，一直调到还是不对，再调 好，现在一点六，一点五，然后再松一点，调到你想要的一点一，然后这里是一点二吗？调到一点一就好了。好，这是第二个办法，然后再教我自己的办法。我自己的办法是什么呢？ 我这里是不管的这里是不管的，我随便设一个数字，然后我是看什么？我是看你的磨具状态，比如说我现在现在是一点五，对不对？我是一定不会设这么大的。我不看压力，不看系统压力表，我不看这个，哎呀，我只看我需要多少，你就到多少就好了。 那现在是零点八，我一定是先从零点五开始，零点八我都嫌大。如果你的零点五 好，零点六现在是零点六的位置，那零点六，比如说一般情况下，一零点六我就差不多就可以，零零点五，零点六差不多就可以，然后我这里再设置个零点七、 零点七，然后这里呢？这里一百二，我是不会动的。因为什么呢？他根本就用不到这么多压力。他用不到这么多压力，那你不用管他就可以了呀，然后你看看具体实际压力是多少，然后这里往下减嘛，慢慢减嘛，就可以了呀， 这是最简单最快的办法。为什么我要设置这么低呢？因为我要看你的磨具磨具状态有没有毛边，如果有毛边，我会再加一点，加到个零点七、零点八、零点九，直到你没有毛边为止。为什么要这样呢？因为你磨具假如说你 习惯性给他调到一点几，二点几，给他调的很紧，那你时间长，这个磨具就废了，你再怎么压你都压不住，都会起毛边。 所以说像我个人感觉，我的个人习惯就是这样。呃，先用一个小压力调，如果你有毛病，我就再加一点，再加一点，直到你没有毛病为止，这样是保护模具最好的状态。
1410注塑大佬加哥哥

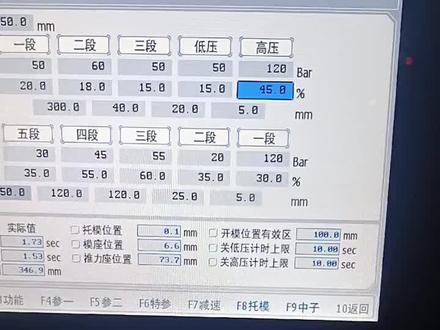

01:06查看AI文稿AI文稿有很多人不知道这个油压机的锁磨力怎么去算，今天我教一下大家怎么去算这个锁磨力啊？就是用我们机台的吨位除以，呃，我们最大的这个合模的这个压力， 合模的实际啊，最上限设置的这个值就得出了话，就是得出来的数据成语就是这个锁模最后一段的这个压力啊，最后一段这个压力吧？ 啊？压强啊。比如讲您的机台吨位是两百六十吨，两百六十吨的话，你要除以一百四，除以一百四再乘一个啊。比如讲我设置个一百哈， 一百啊，乘以一百的话，就是得出的结果是一百八，一百八十六吨， 一百八十六吨，一百八十六吨，其实很简单的啊。
178我爱中国！

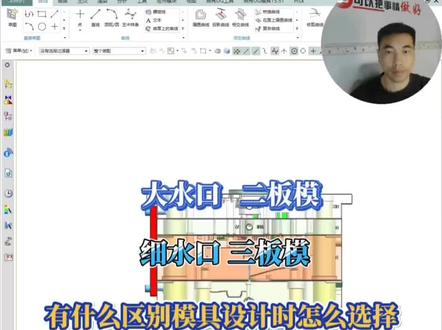

08:01查看AI文稿AI文稿这就我们讲一下凉拌膜跟三板膜的一个区别，以及凉拌膜跟三板膜它是怎么来用这个模具的一个结构。那凉拌膜它叫大水和膜坯，三板膜的话它叫细水和膜坯。首先我们看一下凉拌膜，那凉拌膜的话，它这个模具的开模动作就比较简单， 那开模的时候他是通过这个 ab 版先打开，打开之后，然后这个产品就直接进一个顶出的一个动作啊，这个是我们的 a 版，那这个是一个面板， a 版和这个面板他锁在一起的，那开模的时候他的首先先打开这个 a 版，还有这个前模人，那这里我可以来模拟一下啊，他这个开模形成 啊，这个是我们的一个水路和一个前模的一个集景块， 把它选了它，我来翻译一下。当然这个滑块的产地它是锁在我们的前模板的， 那这个的话就是我们这个前半膜，那这个是我们的一个后半膜部分，那我们来模拟一下。首先开膜的时候啊，当然这个导出是放在后膜的，首先我们把模具来移动它一个距离，比如我开膜两百， 我们来模拟一下他的一个开模动作，那 ab 把打开之后，然后我们产品就会从模具里面点出来，当然产品点出，他通过点进来点出的。开完模之后， 那产品还有这个叫流道，它会同时从我们的模具里面给它抵出来。 这个是我们的产品啊，这个是一抹搓多血的一套模具，然后这个是玩具膜，他对产品的这些流道进胶的稳定性要求不是很高的时候，我们可以做一抹多血。如果我们做一些 精密模具，还有一些出口模具的话，我们是不能这样做的，因为一套模具上面出多个产品的话，它会导致模具的走胶不平衡，产品的呃， 尺寸他也不好控制，也是不好调。那当前后膜打开之后啊，那产品再参与顶出，到了这个产品顶出要通过我们的顶针板推动顶针来进行顶出的模拟一下，比如产品顶出五十， 顶出完之后， 然后产品然后就是机械手，它会伸到模具里面来取产品。那其实我们的模具啊，它的固定方式就它的安装方式是这样子的 啊，在座机上的一个固定方式，那这边是我们的一个前膜部分，也就是他的定膜部分，也就是后半膜，那是为什么叫定膜？那这边叫定膜，他是不动的 定膜，那这边叫动膜，动膜他是要活动的，动膜 动模，他活动是通过我们的机台的一个啊曲柄点开机构去拉动整个后模，进一个开合模的动作，当然这里有一个叫马模板，这个是我们需要用机台的一个马模板， 一个压板，把马模板把它固定在我们的机台的啊模板的上面啊，前模也有，有些是用磁力马模的，当然有很多种， 拉开之后就是开模之后的话，有个机械手会从这个天测，这叫天测伸进去 把产品一般是吸盘吸的，会有个吸盘或者一个啊夹子，把产品夹出来，或者吸盘吸出来啊，然后从天测这边取出来啊，机械手是可以自由活动的啊，这个叫天测， 天测啊，其实凉拌膜的开膜动作原理非常简单，那凉拌膜它有什么特点和优势？凉拌膜的模具它的成本比较低，然后模具加工比较简单， 但是两把磨的话，他这个水口是需要人工去剪水口，因为两把磨基本上就是大水口模具，那产品剪出来之后，水口一般是跟产品 连在一块的，这个是需要增加人工去修剪水口这样的工序。当然我们也可以用两把磨，就是大水口模具去浅牛角进胶或者浅浮式进胶 啊，这个是可以自动断水口的，就是后面不需要人工去剪水口，如果是潜伏式进胶的话，他直接顶出的时候啊，水口跟我们的产品就直接断开了啊，整个产品和水口 就会从模具里面啊这掉下来。我们再来看一下这个三瓣膜啊， 啊，三百亩他的模具结构就相对两百亩，会复杂一点，同时他的模具的生产成周期会久一点，因为三百亩他的料头水口比较多，冷却时间会比较长， 然后开模的行程和次数比较多。那怎么开的呢？首先看一下三瓣膜的开模行程，我们看一下三瓣膜跟两瓣膜有什么区别啊？就是它的一个第一个这叫 a 版， a 版需要打开，第二个随口版要打开， 第三个 ab 版再打开就要开三次啊，第一次是从这里打开， 第二次从这里打开，第三次从这里打开，第一次，第二次， 第三次。所以三瓣膜它要开膜开三次。但三瓣膜它有个优势，它的水口就是能够开膜的时候自动拉断， 开膜的时候这个水口也就是胶口跟产品他会自动先断开，那这样子的话我们的产品就不需要 人工去剪水口，他能够实现这个自动啊脱水口。然后就是我们三包膜的胶口和流道设计，他是比较方便的，比较灵活的，因为他的流道跟胶口他是在我们的 a 版的背部去进胶的 啊留到根胶口，他是从我们背 a 版的背部进胶的，我可以把胶口设置在这个位置，也可以设置在这个位置，只要我不破螺丝孔和这些啊槽就可以了。但是两百亩他的 区别就是它的流道和这个胶口它是从偏偏喽面分型面走的，所以这样子的话就是凉拌膜的分型啊胶口流道它的 排布和设计位置会受很多限制。你看我的胶口如果要开这边来的话，他只能从这里拐拐弯，啊拐的行程会比较长一点，绕过来绕的很长，那三百米的话我就不需要拐弯，我就我就直接在 a 版的背部直接这样拉过去的话，他可以减少他的一个。

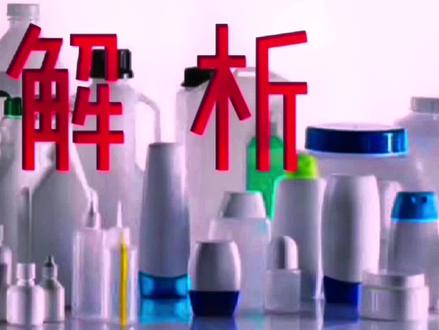

01:33查看AI文稿AI文稿我们现在已经到了催促的样品间，可以看到催促的产品非常丰富，各种结构都有。那我们今天以我右脚下这个幺二幺零的催促托盘为例， 可以得到发财的受力面积等于一点二，乘以一米等于一点二平方米。一点二乘以我们的一个气压，气压我们取零点六和零点七中的较大值再乘以一千。可以知道幺二幺零在零点就在发财的吹气压力下，他所需数魔力是八百四十千牛。 这个八百式的限流是小于我们催速托盘催速机能提供的一千两百限流最大的一个锁膜力。呃，那我们这个托盘他有些朋友喜欢用多少吨来形容这个锁膜力，用多少公斤来形容气压八百式 清流，大家也可以把它缩成八十四吨，零点切到发，大家可以缩成千公斤的一个气压。那我们最后来做一下总结，我们设备厂家进行催促机设计图纸的时候，会综合考虑它的一个模板尺寸，模板强度和那个锁膜油光的一个大小。 所以如果你的一个产品尺寸是小于模板尺寸，基本不存在照顾的风险。如果你的一个产品尺寸 已经非常接近模板尺寸，或者说要掏出我们的模板，这个时候你装模具之前，我建议你先好好计算一下，免得做一些无用功。好，关于催速的一个数魔力计算介绍到这里。
