屋面侧入式雨水斗安装图
屋面与水痘安装技术交底，一、 不上人污蔑雨水豆安装首先对预留孔洞内壁进行凿毛，并将孔洞内壁及四周清理干净，在洞口两侧放置两块厚度为 h 的钢板， 然后与洞孔对心放置与水洞铸铁短管。用模板对铸铁短管周围孔洞进行吊挪，采用 c 二零细石混凝土浇灌，第一次浇灌后以低于楼板面二十至三十毫米， 二十四小时后进行二次浇筑。密封沟垫底时将铸铁短管一圈与结构绑间 密封填持并填至短管成口。第一次找平层施工、保温层施工。 第二次找平层施工、附加防水层施工、防水层施工密封高峰边 附加防水层、防水层均需收口至铸铁短管成口内，密封高峰边需填满铸铁短管成口。 安装压板插入螺栓是压板固定安装导流罩。二、上人 污蔑与水痘安装上人污蔑与水痘安装与不上人污蔑基本相同。在防水层施工后，依次做找平层和面层结构，最后放置壁子三 侧入室雨水洞安装。在屋面女儿墙钢筋绑扎过程中放置侧入室雨水洞分体，在雨水洞分体与结构房间电视厚度为 h 的钢板 女儿墙结构施工，找平层施工，防水层施工。防水层收头需手指与水洞本体内七十毫米安装壁纸 安装排水管道。
粉丝1470获赞2913
相关视频

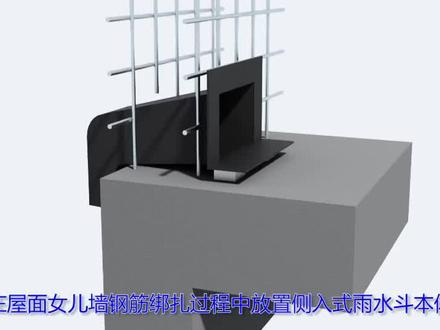

00:31查看AI文稿AI文稿钢筋绑扎过程中放置侧路是雨水洞本体，在雨水洞本体与结构板间变质厚度为 h 的钢板 女儿墙结构施工到平层施工，防水层施工，防水层收头取手指。雨水洞本体内七十毫米 安装壁子，安装排水管道。
357BIM从业者

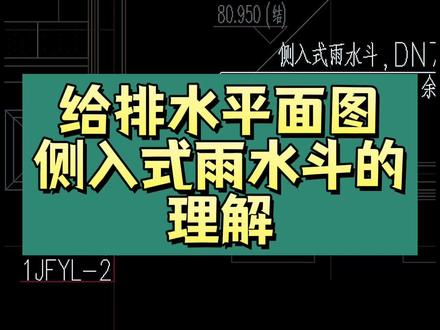

01:45查看AI文稿AI文稿大家好，我们来看一下咱们屋面的底排水的平面图，那么在我们屋面呢，屋顶上面一般给我们预留的我们能够实读到的一些信息呢，就是我们排水主力管出屋面的信息，还有就是我们雨水系统的一个什么呀，雨水斗啊，一流口啊等等的一个什么呀？ 嗯，信息哈。那么我们可以来看一下咱们的这个测入式雨水抖，告诉我们是图集号，参考零九 s 三零二第三十七页。那么有的人老是这个是什么东西呢？ 其实已经告诉我们了，这是一个什么呀？鱼水斗，但是他只不过是测入的，什么是测入呢？那么我们可以找到这本图集，然后看一下他的具体做法哈，那么这个就是我们测入 式的一个雨水斗，一百八十度乘侧入式成品的雨水斗，那么我们平面看他就是这样，然后怎么样啊？立起来看就是这样，那么参考我们的这个图片，就等于说在这个沿钩的这个相应的位置，我们怎么样啊？放置一个这样的雨水斗， 我们的雨水怎么样啊？能够顺着这个雨水斗排出去就可以了哈，顺着我们的这个 雨水斗排出去就可以了。所以咱们在实读图纸的时候，我们凡是看到要求参考图集几几几号，或者说参考规范哪一页的第几条，那么我们在实读图纸的时候，首先是你要找到这本图集，找到具体的野马，然后对应咱们的图纸 去，怎么样啊？一一对应起来理解就非常能够容易去理解我们图纸的意思哈。
275市政工程造价易老师
00:39
00:29查看AI文稿AI文稿雨水斗射在屋面雨水由天沟进入雨水管道的入口处，雨水斗由整流隔山装置能迅速排除屋面雨水。 隔山具有整流作用，避免形成过大的旋涡。稳定抖潜水位，减少掺起，迅速排除屋面雨水、雪水，并能有效阻挡较大杂物。雨水抖与天沟落水管组建成的金属落水系统起到装饰性和实用性。

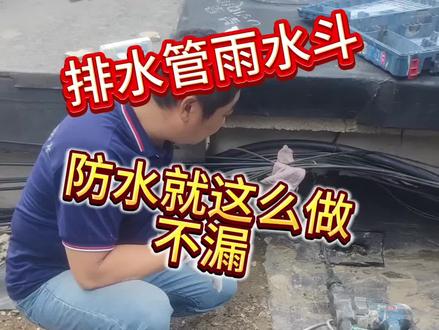

02:37查看AI文稿AI文稿哎，头啊，你干啥要拆这水漏子？屋面防水要坏的地方哈，就先搁水眼这块坏。所以说咱每次做屋面防水的时候，这个水漏子要求必须拆。 先第一步就是把原来所有的左一层右一层的东西先抠出来，等一会拆完之后完了再看第二步怎么做。来吧，整个抠下来了，不过我跟你说啊，这是我抠过最厚的水漏子，看多少层没有往这边瞅。 那你发现一个问题没，就是他每次做的时候负责任的说往里边多坐一点，但坐到头这么看，每一层往回来的时候都都是张嘴的，他贴不严，到里边手也进不去， 所以说一旦水位高了之后，就从这口往回镶，所以说这水漏了就就漏水，你别看那深的长，所以说你这里边整不严一样往回镶水。来吧，下一步就把这嘎先用堵漏王修平来，这回面修平了，刚才搁这个堵漏王， 这回咱就是争取也往前面探一点，也做一个最长的，等他干了之后重新往里边粘一遍，先打附加层，然后啊再做整个的这个水漏封口。行了，现在这个底层做完了，然后然后一会还有一个面层啊，先做底层啊，要里边这个有一个辅助力， 剩下这些刀口的位置，一会面肠坐上的时候就把这些刀口的位置都给糊上了。好了，最后一步啊，刚才用那个特种非固化烧化了之后往里边灌的，然后目的是啥呢？哈，你看这水水，这个 做完之后，这个是这样式的不吗？其实你这边风口没跟里边这个四壁啊贴严，然后你就造成什么，因为一旦有水位的时候他往回来，但是你用特种灰话往里边一灌，顺着里边流到里边去，这些风口就密严了，四周没密严的地方，用这个东西 在四周挑，一下子把四壁也灭严了，这时候再有水位高了的时候往回沁就沁不回来了。你老说做防水贵，哪一家的水漏了都是这么做的，倒倒倒倒倒， 好好好，你刚才看那个水水眼里边啊，他有一个这样挖兜，也就说你用飞化给他这个 我凹凸凹的那地方灌平了之后他就不存水了，这是解决存水的最好办法，在这块，然后不用想着这个特种废话说沾东西，我跟你说他一点不沾，就这个特种废话， 只要水流过去了之后，这面上边，呃，沾上点那个沉土，啥也不沾了。所以说就用这材料干完事，整个做完了都这么干，所有所有的水漏了。

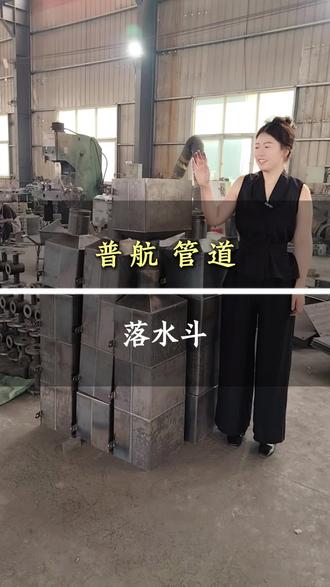

00:31查看AI文稿AI文稿这是根据咱们这个零九 s 三零二这个图集上面生产的一款碳钢材质的这个椰水斗，它也叫落水斗啊， 它呢主要是跟咱们这个钢制的这个侧排雨水斗啊来配套使用的。当咱们这个侧排雨水斗把屋面上这个雨水啊 排出来以后啊，先排到咱们这个落水斗里边去啊，再然后再连接下边，再连接咱们的排水管道来这样来使用的。这是咱们刚生产完的啊，他还没，他得去做涂塑处理。

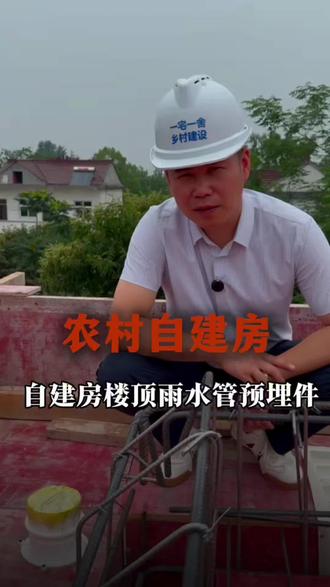

00:12查看AI文稿AI文稿老乡们，你们知道这个是什么吗？我现在所在的位置是我们的二楼楼顶，这个就是我们榆树管预埋件，五两天就开始打混凝土了，今天我们在加工店，所以这个预埋件一定要买进去。
00:37查看AI文稿AI文稿八十七型鱼水斗有柱体的和钢制的，没有 pvc 的。楼面排水时，八十七型不锈钢鱼水斗与 pvc 排水管连接，采用成插法。成插法指的是管道工程施工中 管孔与管孔间接续时使用的一种技术手段。在管道工程施工中，使用乘插法的分别有单孔塑料管和多孔塑料管两种。其采用乘插法接续时， 单孔塑料管要求成插管的成口内径与插口外径吻合，多孔塑料管外径与街头套管的内径互相吻合。

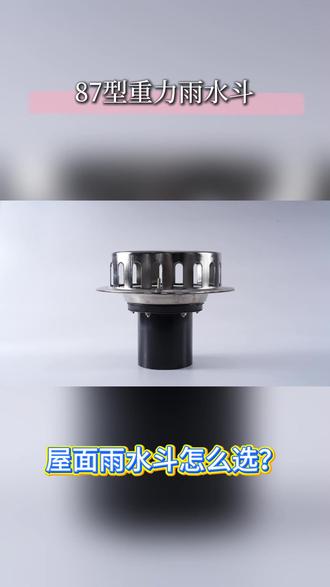

00:50查看AI文稿AI文稿很多设计师分不清雾面雨水斗怎么选，今天讲国标八七型重力雨水斗 e g 零九 s 三零二图集设计属于伴有压力流排水，内部多叶片整流罩打散进水漩涡，减少空气吸入，稳定斗前积水深度，单斗排水量可达十五 l 每秒。 双层分体格栅，树叶、泥沙全部拦截在外，避免粒管堵塞，后期疏通维护省事。材质分铸铁和三百零四不锈钢，内陆普通建筑选铸铁， 性价比高。沿海化工、潮湿环境用三零四不锈钢抗腐蚀，适配 ppc、 adp 镀锌多种排水管对接，适用单层五百平方米以内屋面小区住宅、沿街商铺、 多层办公楼优先选用。相比虹吸系统，省去复杂水利计算，管道仅需简单放坡，大幅降低设计与施工成本。买 hdp 管件就找宁波核奇！

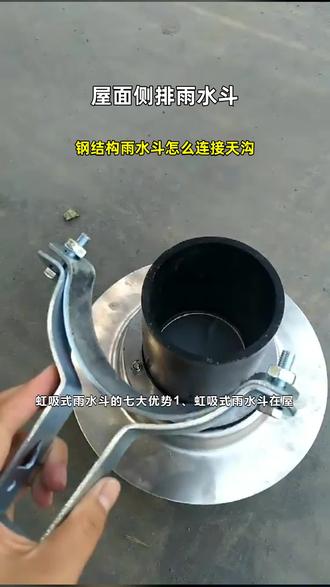

01:09查看AI文稿AI文稿红溪是雨水斗的七大优势，一、红溪是雨水斗，在屋面上不点灵活，更能适应现代建筑的艺术造型，很容易满足不规则屋面的雨水排放。二、单斗大排量屋面开孔少，减少屋面漏水几率，减轻屋面防水压力。 三、落水管的数量少和直径小，满足了现代建筑的美观要求，以及大型标志性建筑、各种大跨度屋面及高层建筑群楼的雨水排放。 四、虹吸雨水系统安全性高，管道走向可以根据需要设置，在不影响建筑功能及使用空间的同时，满足现代大型购物广场、超市、厂房、仓库及各种网架结构金属屋面的雨水排放。五、在设计流量下， 虹吸雨水系统中满管流无空气漩涡，排水高效且噪音小，更能完美配合现代影院、剧场、会展中心、就点图书馆、学校、医院的升学要求。六、虹吸雨水管管路设计同时满足正负压要求， 能保证通过高层、超高层建筑全程管路满水实验检验验收，且能避免负压失控，确保系统正常运行。
