便携式硫酸铜参比电极校准方法

大家好，欢迎来到奥克应急保护小课堂，今天我来给大家讲解一下咱们参数练习的应用。 在经济保护当中呢，咱们所指的缸的三胎位是负的零点五，负的零点五是相对于油生铜换电机来说的，他要相对大地的话，他就不是这个值了。你看咱们所说的世界二百二十伏，他是相对于大地的零点电压，他是 出来的二百二十伏的一个交流电，那咱们管道自然电位负的零点五五，它是相对于流焊通发电机来说的。 流动特别电极呢，是咱们引体保护中最长的一个测量数据，这个设备以及包括是外加电流系统当中的一个信号源的一个反馈机制。流动特别电极，他这个准确度呢直接影响到了咱们引起保护的一个效果。你如果说流动特别电极误差较大，那你这个所做的数据也不会准，这 管道都属于过保护啊，千保护啊，就很难有一个鉴定。一般这种情况下，你像咱们流量宽电机的市场都会做一个实验，基本上是用的保护干孔电机去给他做一个实验。保护干孔电机，他相对于保护干孔电机的范围大概在 正的零点零六九到正的零点零七四之间。他如果是说以饱和宫饱和单骨练习作为他的练习测量，咱们的刘峰他们练习，他是有这么一个数值的，然后呢，如果他数值在国标值之内，这个是刘峰他们的级，这个误差值是可以的，是可以使用的。 然后再一种形态呢，就是组合成咱们的计划弹头，就是从底下这一块呢，你看这块是一个圆盘，它是一个钢的一个石片，相当于是一个钢的石片。然后呢这个是咱们的一个小的流程，木炭面结这里面是过了一个延长装置，然后咱们可以去这个石片线可以连接到 管道上去激活二十四小时，然后去测量管道的断电电位，这个是一个交换头类的应用，咱们正常情况下常规的应用方式的话，你像便携式的还有长效式的都是基于都是用来测量数据的，测量数据反馈咱们管道的一种或者一个电位情况以上在地上使用的话，一般常用的就是这种便携式的， 在管道旁边门一使用的就是这种长效式的，长效式的就是底下这种带铁毛料的，埋到管道底下，跟管道大概离开管道二十公分。他这种属于长效式的测量方法呢，都一样，就是咱们的黑钢笔就是康口接咱们的餐电机，红标笔接咱的管道， 这样呢就是呢在如果卫西家一级保护情况下，他测量数量呢是我们的三列位，也就是负的零点五五负左右上，然后他这个负的零点五五呢是根据创建度率来决定的，可能创建度率高或低都会影响到这个数值的测量，这个是一个正常的范围。 呃，如果是说咱们是测量管道一级保护的话，咱们是这样测的话，咱们是通电电位的话，如果咱们测量管道通电电位的话，也是根据国标要求 gpc 二二四四八或者是 gpc 二二四六里面要求咱们的通电电位也是小于负责零点八五的， 然后呢具体的咱们再去测量锻炼定位，以锻炼定位，因为锻炼定位是一个五花匠的定位，他是一个较准确的一个定位，因为咱们这样测量的话会先走到中间隔隔这这个土壤啊，还有其他的因素引起的，引起的一个阿降， 这就是咱们所测的一个充电电位，充电电位的话就是用这个雷峰的快变电机接咱们黑表笔管道线，接红标笔测量那个毒素。

大家好，我是山东奥科发布工程有限公司小鱼，今天给大家来介绍一下断电电位如何测量。测量断电电位所需用的设备设施有咱们的视片、便携式餐笔、电极万用表， 现在我们来回顾一下如何测量通电电位。通电电位使用万用表，黑表笔接咱们的刘三铜参笔、电极红表笔连接咱们的管道线， 连接后发现通电电位所测的数值为负零点七八左右。在国标中指出， 应急保护通电电位应在负零点八五至负电二之间，所以这一条管道的应急保护是不达标的，我们会进一步通知业主进行整改。今天我们所讲到的断电电位就要用到试片，将试片 与管道线相连接，使视片充分即化，充分即化后将视片一端与管道线断开， 在断开的一瞬间测得断电电位为负零点七四左右。经测得断电电位也不符合国际标准， 这就是传统人工测量断电电位的方法。现如今测量断电电位等一系列数值，我们可以使用奥科智能音保数据采集仪， 像这样一个采集仪配合我们的整体的移动设备，可以测得通电电位、断电电位、自然电位、交流干扰电压、交流杂散电流等一系列数值，以便于管道管理人员更好地了解管道保护情况。

大家好，今天由我来给大家做一下杨吉开路电位的测量工作。首先，便携餐笔倒水黑表笔接 com 红表笔接电压档直流六伏量程黑表笔接便携餐笔红表笔接到杨集。杨集开路电位读数负的一点五零测试完成。

先将参比奠级浸泡水中二十四小时以上。挖坑，将羊级掩埋。将参比奠级埋在羊级的正上方浇水，使之极化。将万用表连接到羊级和参比奠级。

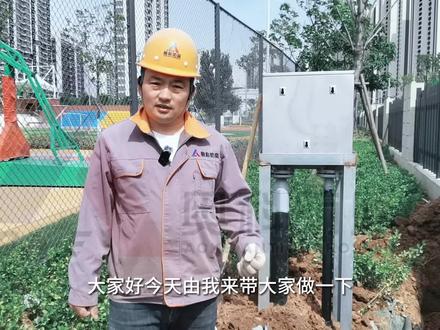

大家好，今天由我来大家做一下医保电位的测量工作。便携产品插入地面倒水 黑表笔接。 com 红表笔接电压档，直流六伏的量程黑表笔接便携产笔， 红表笔接管道读数负的一点二八，符合国家规范标准，检测合格，测量完成。

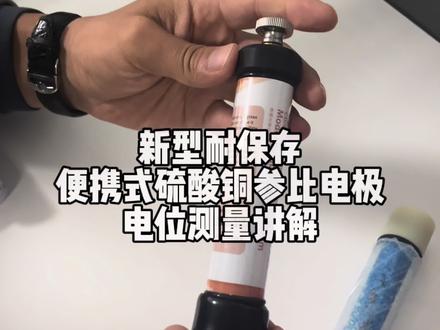

我们上一期讲到便携式的硫酸铜产品电机，这款是市场上经常见到的，他的优点是单价比较便宜，在很多场所用完直接一丢就行了，但是他也有缺点，就是这个地方他容易渗液，不容易保存，所以呢针对这种情况，我们公司研发了这款 便携式的菜品电机，这个头呢大家可以看一下，这个头是陶瓷的， 然后它的优点是不容易渗液，里面是硫酸铜的溶液，可以直接保存。使用方法也非常的简单，把这个地方拧开，拧开之后呢注入纯净水， 然后拧上去之后把它摇晃，形成硫酸铜的溶液，然后在这个地方接个铜线来进行测试就可以了。具体的测试方法啊，跟这种是一样的， 我们给大家画一下，假如说我们在现场要测试一些数据，这个是测试装的接线板，这个是埋力管道， 如果我们想获取这个管道的通电电位，也就是保护电位的话，那么这个地方是一根管道线， 也叫零位线。这个地方我们接一个产品编辑，然后用万用表，这是万用表，两个表值，一个接他， 一个接参比电极，然后直流二伏档，就可以得到他的数据。正常的这个电位的值是在负的零点八五到负的一点二五之间，这个是合格的一个保护电位。也有一些项目他可能需要得到这 这个极化定位，得到极化定位呢，然后就可以换算出来二 r 降，极化定位也叫断电定位，得到这两个数据之后呢，就可以得到一个二 r 降，具体怎么测试这个，那么等下一期我们的视频里面讲到极化试片的应用。

参比电极是指测量各种电极电视时，作为参照比较的电极，将被测定的电极与精确已知电极电是数值的参比电极构成电池测定电池电动式数值就可计算出被测定电极的电极。电是 在参比电极上进行的，电极反应必须是单一的可逆反应。电极电是稳定和重建性好，通常都用微熔岩电极作为参比电极。 轻电极只是一个理想的但不利于实现的参比电极。用具有适当输入阻抗的直流电压表测定线和一支稳定的参比电极就可以进行管道对电解质电位测量。

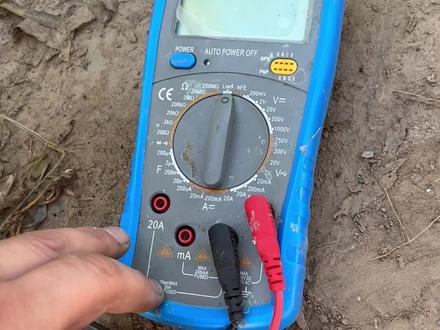

呃，首先万用表开机，把这个万用表调到直直流的二十伏，然后黑表笔在这里，红标笔在浮上边， 然后铅笔电极需要胶水把它插在土壤里边，然后铅笔电极接黑表笔，嗯，这个红表笔接接管道， 接管道，然后测出的数值就是可以保护的数值，负的一点一二是保护效果非常好的， 正常的数据的话应该是负的零点八五到负的一点五之间。这个黑表笔擦餐笔电极， 这个是长效产品电极，长效产品电极，这个是管道，然后测出来的就是他的保护电位。呃，然后呢？他这个，这个是管道线，这个是，这个是管道啊，这个是阳极线，这个是管道线，他们相连达到一个保护， 然后这个线的话他是一个腐蚀视片。呃，没有保护的视片，然后测一下他的应该是五点多。

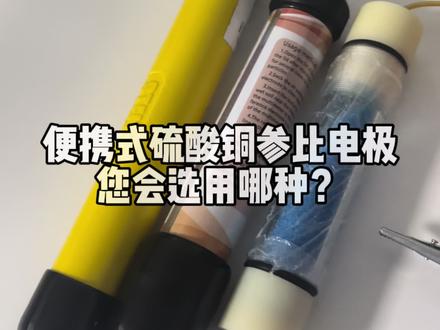

这三款产品是市场上现在比较多的三种便携式硫酸铜餐品电机，这个是市场上用的最多的，因为它的价格比较便宜。这个的优点是塞 这个塞子是不容易渗液的，但是呢他这里面也是溶液，这个里面也是溶液，所以有的地方取水不方便呀，或者测试不方便呢。我们公司就有这种凝胶型流酸铜产品电机 啊，这个不用充液，直接接铜线，然后进行测试就可以，所以这款产品它在市场上应用还是比较广泛的，大家可以看一下这三款硫酸铜产品电机。

介绍一款产品编辑，先说一下国内产品编辑的现状啊，嗯，是不是都存在漏液，呃，没有了晶体，嗯，液体浑浊等等情况 啊，这些困扰着现场的这个操作人员，而且现场取数据的人员呢，往往还不会呃较准参比电集，所以呢，推荐一下这款参比电集免维护的啊。呃，在美国包装进口的免维护参比电集没有试窗 啊，这款是同乐刘三同的，这款是新刘三新的啊，两款产品电机免维护，呃，使用寿命到十年啊，这个华福龙辰能保五年的质保，以这个免维护 以旧换新啊，就是这种方式，所以呢，用这款产品电极呢，不会再有这个。呃，其他问题来看一下底部啊，底部是 这是硫酸铜的，但是新硫酸锌的，嗯，可能大家不太了解，这个辛硫酸锌的残留电机，其实跟新棒残留电机是一样的， 但这个呢，变味不会偏移啊，比那个新棒这个要强，新棒会受环境的污染。大家都知道这两款餐饮电极呢，我认为每个人都值得拥有一只。

参比电极是应急保护行业检测应急保护数据的必备测量设备。参比电极分为长效式和便携式， 这两者的原理都一样，以电视值较为恒定的硫酸铜饱和溶液为基准来测量实际测得的电位值。 长效参比电极是一种陶瓷型固体检测探头，埋入土壤里使用，具有较长寿命。而便携式参比电极是一种小型参比电极，硫酸铜溶液较少，可持续使用时间较短，但是可以自行补充。硫酸铜晶体 主要特性是使用方便，使用时只需往管体内加入硫酸铜，然后倒入水封口，直到溶解后仍有固态硫酸铜存在， 极为饱和状态。将便携式参比电极放入水中，静置二十分钟后，再将其插入土壤中，底部用水湿润便可使用。便携式参比电极可以多次使用，只需要保持管体内硫酸酮溶液的饱和状态即可。
