hypermill点孔怎么设置
大家好，我是远峰，我们看一下当前这个五轴点孔的兜怎么去做啊？首先的话我们这个还是用那个特征去做的啊， 然后大家要把这个特征先识别出来，因为我已经识别出来了，所以说，呃，我就直接去选，首先的话我们直接啊，呃，按住键盘的 shift， 点第一个点最后一个那孔的话全部都选中了。选中之后呢，大家还要去检查一下啊，把这个打开 啊，透明，然后把这个再打开啊，打到这个蓝色的，我们就可以去看到当前我们所选的一个孔，那检查之后啊，方向孔的数量啥的都没有问题，我们右击，然后新建带有特征的工单啊，选择 钻孔，钻孔的话，呃，因为这个图可能就这个活啊，他是在斜面上去点孔的，可能我们拿这边一去点的话可能会呃，就是 呃遭不住啊，可能这个容易崩，对吧？等等一些问题吧，你可以你，你可以去换，好吧，我们这里话就拿这个中心段去用啊。 好，这句话我刚才给他创建了一个，呃，中心钻，就是十二的，因为这孔的话是十三点八的，十三点八三五的孔，我们十二的中心钻的话就可以， 然后选择一个五轴啊，五轴钻孔，这里的话优化这里默认，默认默认就行了。参数的话他这里有好多呀，我们可以用一个关联至直径啊，关联至深度的话不用这个，我用一个直径。这啥 他会用当前这个刀具啊，用这个刀具，然后钻一个 five 五的孔，他就会停下来换下个区域，非常智能啊，我比较喜欢用这个， 然后呢？比如说我们挣到挣到，呃，十个啊，因为是十三的孔嘛，我挣到十个也不影响。然后呢？ 啊？停的时间你要不要加？看你自己了，这个我觉得没有必要去加的，我们用安全距离啊，十个高速的话给他去开起来，平滑默又默认啊，非常简单，不用设置，不用设置，不用设置啊，算吧。 好，这样就算好了，这样就完成了。我们现在可以把它右击啊，然后内部模拟，我们看一下这个到位。到位点啊，非常的可以啊。十个深吗？那现在 点孔的这个直径就是十个的这样子，然后钻孔的话也是那个桶里的，我们下个视频给大家讲下这个钻孔的，感谢大家收看，再见。
粉丝2.3万获赞7.7万
相关视频
03:00查看AI文稿AI文稿他为什么？你看一一做特征，他这个始终是在这边，因为这边才是一个圆，对不对？你这边才是一个圆，你上面为什么会？为什么他会出现这个这个状况？首先第一个他是一个曲面的东西，但是你用曲线这个线就， 呃，就没问题。那比如说像这种，比如说你这个选好怎么办？比如说你像这种选好我们最快捷的方式就是说，比如说我们的邮寄里面，邮寄里面你，你做这个中心线好做吧？会做吧？嗯啊，这邮寄里面，你比如说你做这个中心线，你你先把这个线把它做好，对不对？那这个线把它做好怎么做呢？我们在这个 这个插入里面插入有派线曲线，派线曲线有个什么？有个抽取虚拟曲线，好，抽取虚拟曲线，他这个就你直接把这线倒进去，你这省的麻烦。第一个一个 两个啊，我直接，我直接收拾好 啊，哎，然后呢？选凌波直线第一条，第二条，第三这个选择就很方便了，对吧？本身这个就是曲面的话，你本身就要，你要你这个，你本身你就要画一个线，或者你做一个点，对吧？ 啊？ ok， 之后确认，那这几个就说你虽然说你看他是感叹号的，对不对？那感叹号的话就是他是不能，他是不能去做，那你就给他一个资金，我随意给他的。假如我们点了，我就点了一个四号表或者五分表 回车，你看他就赶上，他就没了，好，赶上就没有了之后没有了之后，那我参数参数我给他什么？关于 我的钻钻头，我的钻多少钻？三三二米三啊？然后我退到的距离，退到的距离我给他二十， 退到地里给他二十多万，但是你这个轮过，你只是给他一个死掉，对吧？啊？只是给他死掉，那我现在你一个死掉，你让你做吗？对不对？你必须还给他一个位置，给他一个，你要，你还有什么？你还要给他一个点 啊？还给他点的位置，那这个点的位置能怎么弄呢？点的位置，那直接下你，你这个直线啊，你，你第一条对不对？好，第一条的这个，这个我要给他吗？你要， 你看他现在你选择第一条了之后，对不对？他距离是指定是五，对吧？好，距离，你看你选择第一条之后呢？比如说你先确认 计算之后啊？他没有加工区，他没有加工区是什么？是什么原因，对吧？这个没有加工区，那你要给他什么？要你还要给他一个一个点从哪里开始下去？那这个点啊？你你，你到你先点的时候 你直线，你当你先点的时候你直线，你没了，对不对？你直线，你首先你假如说选这个，这个选两个，选两个，然后呢？直径，这个时候你两个直径。
02:54查看AI文稿AI文稿大家好，那我们这一节的话来讲解一下这个钻孔，钻孔里面的话它包含了啊，很多种类型的一个钻孔，那我们现在来看一下这个中心钻 啊，钻头啊，钻孔呢？他当然这个刀具用的就是啊， 中心转的话用的就是这个打点的啊，定位啊，这个转孔的位置啊，那确保它在后续用这个转头来转的话，能够起到一个导致 导震的一个作用啊，那我们现在可以选择这个啊，当然这里他没有这个中心状啊，没有这个中心状的一个转头的一个设定， 我们可以去建立这个钻头啊，那刀具的话就用这个钻头去去打啊，那实际上可能我们装到机床上面要用这个中心钻啊，中心钻的话那一般可能就四个毫米的，六个毫米的啊，这类型的一个机多了啊。 然后我们来看一下这个二 d 的钻孔啊，我们首先来讲这个二 d 的钻孔，二 d 的钻孔的话，其实它呃就是依赖于这个坐标轴啊， 这个坐标走这个坐标我们朝这一边啊，那我们钻孔的话它的轴向就只能朝这一边而已啊，啊，那我们去选择点 啊，点那一个个去选是吧？啊？当后续我们会讲到 啊，快速去选选孔的啊，那我现在已经选好了啊， 好，那我们这里的话要呃给他一个中心，中心转好了，我们给他一个深度啊，假设我转一点五个毫米，一点五个毫米啊，这个是给到这个深度啊， 啊，那我们当然这个呃钻孔的这个左轴转速啊，进格呀，是吧？在在这里设置就好了。 嗯，一百这个，这个是它钻孔的这个速度 x y 这个没有用啊？好， 确定啊？那我们申请一下啊。 好，这个就生成了我们这个中心状打扁的这个城市。啊，好，那我们这一节课啊就讲到这里，谢谢大家。

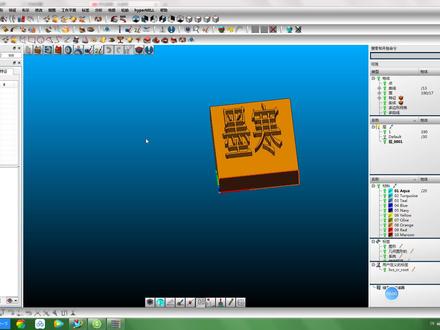

04:54查看AI文稿AI文稿大家好，那我们这一节的话啊，还是接着前面的讲解这个 home 的一个状口啊， 那我们可以看到这个弓箭上面的话，很多种很多大小的孔，是吧？不一致的孔，而且， 呃也比较多啊，那我们去选的话，可能就一个一个去选的话，可能就不太方便啊，那还容易出错，那特别是啊，像这种这种孔， 如果他相差不大的话，我们凭肉眼去看，我们是看不出来的。那而且呢就是我们这个如果大小差不多，那我们就有可能 啊选了一把钻头过来转，但是呢我这个钻头实际上大过这个孔呢，那就会造成把这个孔给撞大了啊，会有这种情况啊，那实际上我们在选这个孔的时候呢，有一个方法是比较智能化的啊，就不是前面我们一个一个去选的， 我们可以通过特征的方式来选，那 how will 这个怎么来建立这个特征孔呢？事实上我们这里有一个，呃，就是这个 how will 的一个浏览器，这里啊有一个特征啊，那特征， 那这里的特征的话，我们可以去啊新建新建一个特征啊，那我们新建这个特征的话，我们就可以在呃这个选择这个特征，然后去再做这个钻孔啊， 钻孔，好，那我们这里的话在这个上面去啊，在上面啊，在上面这里，不是在下面这里右击啊，在上面这里右击，右击，我们选到这个 特征映射孔啊，特征映射孔，那我们选到这个， 那选到这个以后呢，我们就可以在这里有一个对话框啊，他让我们去选一些选项啊，那这个选项的话，事实上我们可能 啊需要去勾选的话，那可能属于细分的部分啊，那这一部分的话其实我们先前可以先不管他啊，先不管他，我们 啊如果是要直径限制啊，那比如说像这里，呃直径限制我们把它勾起来啊，那我最大的直径我们要啊有一个直径， 比如说像这个孔是吧？那我们就有可能不需要选这么大的一个孔去加工的时候啊，特别是我的钻头没有这么大的钻头是吧？那我这里可能就要其他方式来加工啊，不是用加工孔的方式来加工，我们可以把它过滤掉啊，过滤掉的话他就不会把这个选出来啊，是这个意思。 呃那我这里的话就给他，呃限制一下吧啊，那我量测一下，这里 这里是五十啊，最大直径我们给到四十九就好了啊。四十九，那他把这个孔给过滤掉就好了啊，其他的我都 都可以认为他是用孔的方式来加工了啊，比如像这些地方是吧？这些孔，这些孔，那甚至于说啊，这个不是只能识别这个侧壁面啊，这个顶面的侧壁 b 面它也能识别出来啊。好，那我们先点一个打勾， 那他通过计算以后呢会有这么多孔啊特征出来 好了，我们点到这个以后呢，他好像啊没有什么反应啊没有什么反应，实际上我们可以在这里把这个勾选上， 那现在的话我去点到他的时候，哎，那我们这里是可以可以出来了啊出来以后呢，我们现在就可以去 选孔的方式去去加工了啊，那比如像这个是吧，那我就我还知道他这个直径是四点三三四的，是吧？那这个像这种的话，是啊， 呃，两个，而且它这个是 c h 是四十五啊，就代表它这里有一个 c 角，是吧？ c 角，然后的话孔的直径是五点啊？啊？这个是八的啊，这个是八的 d 八的啊，这是不同朝向的了啊？ 啊？这种朝向的低八的，是吧？啊？这个，那我们像这种啊一样大小的，我们就可以把它归为主啊，归为主，那后面我们再会去讲到怎么去归主啊？那这这一节的话我们主要讲解啊，怎么样来识别这个孔特征啊？ 好，那孔特征讲解的话，我们去识别的时候我们就讲到这里，谢谢大家。
10:25
02:01查看AI文稿AI文稿大家好，我是远峰，今天我们来讲一下这个呃五轴钻孔啊，然后断血钻的一个呃编程方法，现在看一下，好，下一个区域 是不是感觉很魔性啊？这个点孔的话，上个视频已经跟大家说了，我们这个视频的话就拿出来这个呃钻孔的 好，然后那这个成语怎么变啊？这个我就不大看了啊，首先的话我们先在特征里面把它先识别出来，好吧，然后呢我们按住键盘的 shift 点，点第一个，再点最后一个，我们右击啊新建带有特征的工单，选择钻孔。然后呢我们钻孔的话给他选择一个钻穴钻就选 他选择十三点八的这个钻头，这个轮廓呢，我们选择五轴钻框。这里啊，这个优化默认参数的话，我们把这个呃顶部编制啊，你要加的话就可以加，你不加的话也行啊，这个这个东西就是 你可以加一个啊，然后把这个要勾上去，让他把那个刀尖给我们去补偿掉，选择安全距离， 高速打开边界，不需要设置，不需要啊，等等啊，这个我们都不用开了啊， 然后刀具的话我已经设置好了，这孔的直径的话是十三点八三五，然后我这里的话是用的是一个 bt 四零一二二五，然后长的话是一百，整个刀具的悬层的话是五十啊，十三点八的钻头，然后呢我们这个啊孔的 深度啊，孔的深度的话是呃三零点五啊，所以这个也可以，好吧，我们就直接啊给他去计算一下，这是我们第二次去编的啊， 好，我们选择这个工单，这是我们第二次编的，这样是不是很，是不是很简单？好，感谢大家的收看啊，再见。
42三玖教育
03:27
08:32查看AI文稿AI文稿大家好，今天我讲一下 hypermeal 编程加工的一般流程，首先要导入工件，点击文件选项，右下角选择格式，再选择文件，点击打开按钮， 摆正弓箭，更改一下颜色， 右键图形属性，选个顺眼的颜色， 先做个包容盒子。 现在桌面上没有坐标，点击在世界坐标上，图标就出来了。 双击坐标中心的小点就可以挪动坐标了。把鼠标移动到合适的位置，会抓取一个小点，点一下就可以了。 创建工单，把鼠标箭头移动到 hypermeal 栏目里， 右键新建工单列表，设置工单列表 nvss 这一栏，点坐标，图标，选择工作平面，点应用 确认就可以了，其他的不要动。零件数据栏暂时不要有。勾选 设置后置处理器，点后置处理栏，机床前选勾点右边图标，进入机床管理，选适合自己机床的后处理点，确定就可以了，具体如何新建后处理，下节再讲 点 nc 目录，这是设置程序出在那个文件里，点 nc 文件名称，选打包模式，在文件前缀处设置一个名字，这是出程式后的文件名，其他默认不要更改，点下面的应用确认就可以了。 分析弓箭尺寸，点菜单栏上的分析，选两个物体属性，选择弓箭上要知道尺寸位置的两侧 点。分析图标，选择圆角，分析侧圆的直径。 创建加工模式，又建 hypermeal 工单栏目里的任意位置。新建二地洗销轮廓，加工， 设置刀具，选择刀具类型，点新建刀具，设置刀具的各个参数，这些参数要与机床上刀具相对应。 输入加工的各个参数，轮廓选择要加工位置的边线选择加工深度，参数里选择方向。 红箭头是刀具侧路径，补偿是中心路径，设置安全平面 进退刀设置一下，其他默认就可以了。 点应用计算，现在城市就计算出来了。 模拟刀路选择城市，在右键选内部模拟选择，开始仿真 看一下刀路效果没有问题就可以出城市上机了。 右键城市选择生成 n c 文件，然后在 n e 文件夹里找到城市就可以了。点开看看是否有问题， 最好在模拟软件里再检查一下。上机前一定要做到心细再细，心助大家编的刀路算无一策， 不要提桶跑路 够了。
857机加小张
28:51
10:58

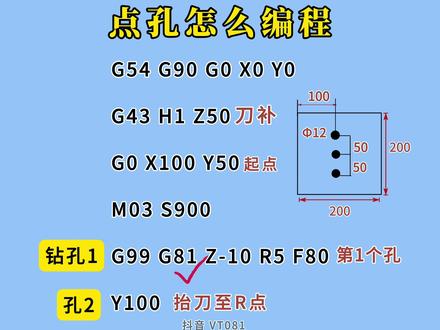

00:28查看AI文稿AI文稿点孔怎么编成？首先 g 四三加刀补，然后开始钻第一个孔，用 g 八一来加工， g 八一前面要加 g 九九，这样不用每次退回到起始点，节约时间。 z 是钻孔深度，二是回归点， f 是禁给，然后钻第二个孔，第三个孔加至九八台刀至起始点，最后至八零取消钻孔循环程序结束。
