00:34查看AI文稿AI文稿这种高压注上真空断路器，它的接线方式到底是低进高出还是高进低出？我们生产断路器已经十一年了，作为厂家的建议是如果是手动带隔离的，就建议是低进高出，这样检修员在检修时，他有一定的检修安全距离。 如果说是智能型的，那就没办法了，只能是高进低出，因为他后面有一台电压互感器 p t 是 需要取电源的，而且他从这边取电源呢，也是最近最方便的。我是安岳电力清利源头工产，品质保障，欢迎和我联系。
116安护（西熔）电力-青丽

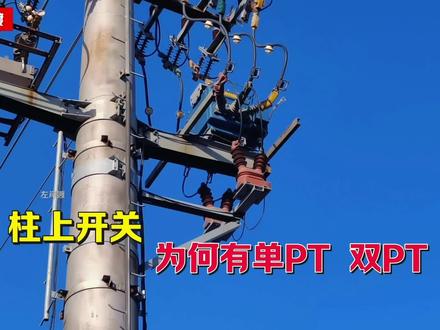

02:56查看AI文稿AI文稿联络开关用的 p t 是单 p t 还是双 p t 呢？这就是一处十千伏线路上面安装的联络开关，我们能够发现此处使用了两只 p t。 pd 就是电压互感器的简称，它与电力线路上的柱上开关配合使用，有的柱上开关会安装两只电压互感器，有的却是安装一只电压互感器，就像这里就是安装了一只电压互感器， 安装一只电压互感器的称为单 pt， 安装两只的就成为双 pt。 那么为什么会有单 pt 与双 pt 之分呢？ 注上开关处之所以会安装电压互感器，主要的目的一是为了实现注上开关的自动化控制，因为电压互感器就是注上开关实现自动化控 控制最重要的一个电源设备。二是为了方便电能计量，提供电压信号。对于联络开关来说，两个不同的十千伏线路将会因为它的存在而实现拉手供电。开关一和两条线路就变成了一条线路，可以实现互相接待负荷。 联络开关应用的场景，一种是在电力故障造成局部停运的时候，通过联络开关的迅速投入，可以在极短的时间内恢复供电。 在一种适当某条线路负荷偏重，可以通过另一条线路的线路接待这一条线路一部分的负荷，从而在短期内解决线路迫在的问题。联络开关当然是要采用双 p t， 这两只电压互感器一般是外置单独安装的，通常是双绕组。 一只电压互感器的两个高压柱头连接在 a 相与 b 相导线上，另一只的高压柱头连接在 b 相与 c 相的导线上，这样就可以同时提供 两个线电压，可以很方便的能同时提供测量和计量信号，信号的电压等级一般是一百伏，同时还可以提供两路两百二十伏的工作电源。 安装在联络开关进出线处的双 p t， 与柱上开关内置的 ct 相配合，可以为电能的计量或测量提供计量或测量电压电流信号。对于环网供电的准确计量，这种双 p t 的安装方式是必须的。 而对于柱上开关安装这种单 p t， 相对来说它的功能要少一些，但是最基本的功能也是能够 具备的，也是可以有两百二十伏的供电电源，从而为开关的自动化操作提供电源的。 其实随着人们对于高供电可靠性的要求越来越高，如今不单单是联络开关，即便是普通的分段或者是分支，甚至是分界开关也都在大量的推广。使用双 p t 以后住上开关配备双 p t， 这是大趋势。
1579左岸渡
01:35查看AI文稿AI文稿这个方盒子一样的东西熟悉吗？它叫 f t u， 我 们也叫它看门狗，它是和柱上真空断路器来搭配使用的，我们来看它的内部。 好，这边的话就是接线图，然后到这边，这里是有一个电话卡槽，可以插入电话卡来实现远程无线通信的。 然后这里有一个 usb 接口，就是它可以插入笔记本来，可以实现就地修改过流速断连续的一些保护定值，或者说它可以拷贝故障记录啊。这里是显示屏，这里是感应指示灯面板，这里就是操作按键。 然后我们看下面有一个调试插座，可以接入调试电源，当你不用 p t 给控制器供电的时候，你插入调试电源，也可以实现本地调试。 好，这里的话是电源开关，当他打向 o 的 时候，他是由调试电源来给他供电的，当你打向 e， 就是 用 p t 来给控制器供电了，这里有一个 f u s e 的 保险。然后我们来看一下底下， 这里是预付费接口，就可以实现连接预付电能表或者是被控装置好，这里是连接断路器本质的一个插座，实现控开关管控分合闸。 啊，这里是 p t 接口，当需要 p t 给控制器供电的时候就接这里啊。这里是天线，可以增强无线信号，这里是接地螺山，可以防雷防静电，防止感应电伤人。我们是十一年的生产厂家了，你还想知道什么？关注我哦！
12西熔电气-婷婷
01:38查看AI文稿AI文稿今天我们来讲讲跌落熔断器、真空断路器、隔离开关这三个产品的安装顺序。首先呢我们最靠近电源的位置就一定是我们的隔离开关， 它呢就像是一个安全大门，后面的设备器件需要检修或者是更换的时候，那我们就要先把隔离开关拉开，肉眼看得见 后面所有的设备彻底断电之后，我们干活才安全。那在隔离开关的后面呢，就是我们的真空断路器，他呢是核心干活的，平时的通电断电啊，故障自动跳闸就是他， 至于为什么要放中间，就是因为操作他有先后，先断断路器，再断隔离，再拉格离开关，不带负荷拉闸安全就不会出事故。 最靠近负荷和线路末端的呢，就是我们的跌落熔断器，它是最后的一道保险丝，线路变压器要是过载短路了，它就会直接熔断掉落， 把故障切断，保住主干设备，那放在最后呢，就是专门保护后端的一个用电设备，那我们最后来总结一下，就是 从电源进来到隔离开关进行安全隔离，再到真空断路器作为主控开关，那最后到我们的跌落熔断器保护设备，然后呢就到了我们的设备载 那，我是希荣电器秋萍，有隔离开关，跌落式熔断器、真空断路器的需求或者问题欢迎在评论区留言。
00:34查看AI文稿AI文稿右上三根断路器，装一只阳角 p t， 它是给断路器起电用的。 装两只阳角 p t， 是 给断路器起三相电压用的。装一只三相五柱的电压互感器，它是采集零细电压和三相电压用的。装两只三相五柱的电压互感器，它是可以采集双侧 进来的进线和出线的离心电压和三相电压。你用上了吗？请看电力，电力十足，我是小戴。

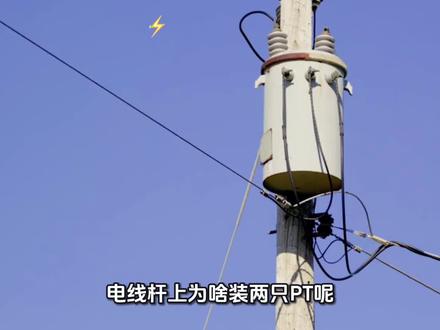

03:04查看AI文稿AI文稿电线杆上为啥装两只 p t 呢？都装在断路器两侧有啥用呢？ p t 也就是电压霍感剂。咱们平时看电线杆，常会发现柱上断路器的进线侧和出线侧各装着一只 p t， 为啥要装两只，还分别安在两侧呢？ 先简单说下座上断路器，它就是装在电线杆上的智能开关，能自动检测线路短路、过载这些故障，一有问题就快速跳闸切断故障，避免停电范围变大。还支持远程控制合闸，配合重合闸功能，恢复供电，保障电网稳定，减少停电时间。 以前合住上断路器配的 p t 有 装单支的，主要用在一些小分支线或者带单一变压器的断路器上，但现在电网发展了，慢慢都改成双 p t 了，两只分别装在断路器的进线侧和出线侧， 这背后主要是为了满足电网更可靠、更智能的需求。首先， p t 一个很重要的作用是给下面的馈线终端，简称 f t u 供电 注，上开关按功能分，有分断开关、联络开关、分解开关，像分断联络这种关键节点的开关，进线测的 p t 是 主电源，给 f t u 供电出线测的 p t 是 备用电源。这样一来，不管哪一次停电， f t u 都能正常工作， 不会因为单侧没电就没了自动化功能。这种看似多余的设计，在农网或偏远地区特别实用，能大大提升电网自动化操作的稳定性。 再看安装接线，进线侧的 p t 通常用 e b 相接线，给 f t u 提供两百二十伏交流电源，支持故障隔离、信号采集这些功能检测出线侧的 p t 用 b c 相接线，就算断路器分闸了，也能继续给 f t u 供电，确保远程控制指令能执行。 要是只装单侧 p t， 内侧一停电， f t u 就 没法工作，断路器也就失去自动化控制能力了。 另外，这两只 p t 对 重合闸功能也很关键。嗯，出现测的 p t 用来检测线路有没有失压。比如线路故障跳闸后，要是出现测 p t 检测到电压低于零 三倍额定值，重合闸装置就会自动合闸。上线侧的 p t 则提供母线电压，精准和出线侧的 p t 配合，实现同期合闸。只有当两侧 p t 检测到电压都大于零，则七十五倍额定值，而且相位差小于设定角度时，重合闸才允许合闸， 这样能避免非同期并列对电网造成冲击。可能有人觉得装两支 p t 初期投入增加了，但从长期运维来看，这种勇于设计能减少因停电带来的经济损失。 比如城市核心区用 p t 加锂电池双电源供电，能实现高可信供电。农网里用太阳能加超级电容组合，通过多电源降低对传统 p t 的 依赖。 而且现在模块化设计的智能断路器还能集成取电模块。嗯，进一步简化外部 p t 配置，降低维护难度。
87湖北武电电力
01:13查看AI文稿AI文稿大家好，今天带大家认识电力系统里的重要设备，真空断路器。它是电路的智能开关，能在电路故障时快速切断电流，保护设备和人身安全。 它和普通开关不同，高压电路直接切断会产生剧烈电弧甚至爆炸。而真空断路器能在接近真空的环境里瞬间灭弧，安全切断高压电流。它有三大核心部件，心脏真空灭弧室内部真空度比外太空还高。 肌肉弹簧操作机构提供快速分合闸动力。大脑智能控制器能检测异常电流并自动触发 工作原理，当电路短路或过载时，控制器零点零五秒内发现异常，操作机构瞬间拉开触点， 真空环境，让电弧在千分之一秒内熄灭。它的超能力，超长待机，机械寿命超一万次，安全可靠，无需换面糊戒指，绿色环保， 无有毒气体，体积仅为传统断路器的三分之一。利用场景，工厂配电视、小区变电站配电柜、风电、光伏、并网电、地铁供电系统。
01:12查看AI文稿AI文稿有粉丝跟我说，他说他的变压器都已经烧掉了，但是这个断路器呢，还没跳闸，后面查出来了，是他这个断路器的定值调错了，所以没有跳闸。那我们今天就来讲讲这个断路器的定值应该怎么设置。那断路器呢？一般设置的话要设置两个定值啊，一个是过流的定值，还有一个嘛是速断的定值。 那过流的定值和速档定值，我们都是根据变压器的额定电流来的。那变压器的额定电流呢？我们一般有个它是有个倍数的，就是过流的定值，我们一般设置成变压器额定电流的一点五倍 到两倍之间，那速断呢？设置成三，呃，三倍啊，三倍到五倍之间。那我们以六百三的变压器为例，那我们这个是六百三的变压器，六百三的变压器，那这个额定电流它是三十六安，就是六百三的额定电流，它是六，三十六。三十六，那我乘以一点五，那这里就等于五十五安， 那代表是我的过流的这个定值就应该设置成五十五。那当超负荷用电超过五十五的时候吗？那这个断路器就会自动跳闸了。那速断也是一个意思啊，速断我三十六，我乘以三，那约等于一百一 啊，一百一十二，那就我速断的定值设成一百一十二就行了，当就是出现了短路，电流超过一百一的话，那断路器它就会自动跳。
71安护电力-曾家伟
00:30查看AI文稿AI文稿做施工的老铁，这个像铃铛一样的东西，你们施工现场叫什么？我们这里叫看门狗，大家一起来看一下里面的配置。这里是显示屏，这里是显示工作状态，这里是按键， 可以调节断路器分合闸，这里是四八五接口，这里是连接断路器本身控制开关、分合闸、过流保护、速断保护的。这里是接地，这里是 p t 电源，这里是预付费接口，你明白了吗？钱开电力，电力十足，我是小戴。

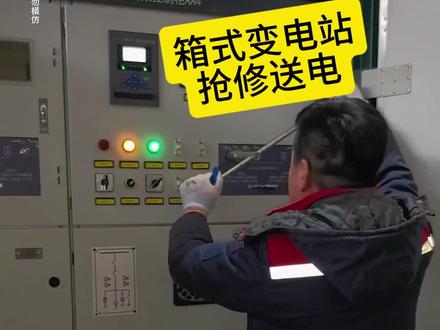

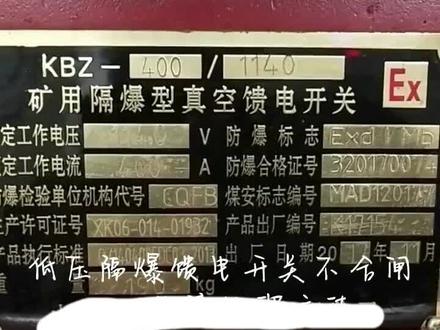

05:10查看AI文稿AI文稿送电送不上，别搞了，再搞开关就烧了，现在用手动来送还是送不上，我来试试来， 不对呀，现在手动怎么也送不上。你这样吧，你把这个隔离刀分开了，把门打开，我们看一下怎么回事？ 这也看不出来啊？你这样吧，你把这个开关的面拆开，拆开再拆开，再看一下， 你再来操作一下，我看看。来 来，你操作这个合闸按钮的时候能看到啊，整个这个机构带着这边他都是有动作的，说明这个从这个圆轴往上这一块，这个机构是没啥问题的，但是这个圆轴他也是一个套扣轴，这个圆轴圆轴上面有个缺口啊，能看到吧？ 有个缺口，所以说当你按住合闸按钮这个缺口打开的时候啊，然后这个铁片，也就是这个铁片他要从这个缺口里面去实现一个脱扣，现在很明显他就没有脱扣，所以说现在我们在顺着这个铁片来看一下，为什么他脱口不了？来看一下，下面 来注意观察下面，现在看到没有看到这个凸轮没有，这很明显这个凸轮 没有顶到这个铁片啊，也就说明这个铁片他没有受力，所以说他就会造成这个缺口打开以后这个铁片还无法实现脱口。所以说问题是在这里， 什么原因会导致这个凸轮他会顶不住这个铁片啊？这个原因就是因为这个储能不到位造成的，这个储能肯定没到位，这个里面储能机构， 但是这个储能弹簧不是拉满了吗？这个储能弹簧虽然是拉满的，但是它并不代表里面这个储能机构它会完全到位，那我们可以试一下啊，你这样的来就拿这个起子来顶住里面这个兔轮，大兔轮往里边给他呃，冲一下，那就是也就是让这个里面这个轴再转动一下试试。 对，看到没有？现在顶到了，现在这个轮已经顶到这拐臂了，这拐臂说明这现在这拐臂已经受力了啊，那现在我们再来合闸，应该是可以来来试试。 看到了吧？现在有动作了，你这样你再打开储能，看一下它能不能储能到位。 看，又停了， 现在储能灯也亮，然后这个机构又停了，停住了以后还是一样啊，还是一样，他储能无法无法到位啊，里面这个储能机构没有到位。所以说现在这个问题还是在于这个储能没到位啊。储能为啥没到位啊？来注意看这里， 这个储能弹簧在拉满的时候啊，然后这个行政开关也关闭了，但是他这个关闭的有点早，相当于这个其实拉弹簧这个拐臂还要把这个角度再转一下子，所以说他提前把电机把储能电机关闭以后，会造成这个储能机构 没有到位的情况下，电机已经停止了，你这样来再往里面冲一下，冲一下之后先给他适能来。 好，你把储能按按钮给它关掉来，先关掉来，再给他，先给他适能的再合一下，把这个里面这个行程开关给它往下落一点。 好，给它往下落一点。 行，给它紧住吧。 好，现在把这个储能按钮打开，我们再看试试， 现在可以了，看到没有？已经储能到位了，这个兔轮已经顶到这个铁片了啊，你现在应该应该是没啥问题，你这样吧，你把门关上，我们来合闸试一下， 隔离罩也合上。 好，现在合闸。 好，现在这个开关已经合上了啊，这个合闸指示灯也已经亮了，问题已解决。
1.0万电气小匠ZMR
00:52查看AI文稿AI文稿今天给大家讲讲这个看门狗，也就是智能控制器，它和断路器上的电流互感器、 ct 以及真空灭弧室三者的关系。我们知道断路器它是在线路遇到故障、短路过载时，通过跳闸来切断电源。 那他们三者到底是一个什么样的关系呢？就类似于人的大脑、眼睛和手。首先是电流互感器，他类似于人的眼睛，他会实时去观察线路上的一个电流数据，然后把这个数据传输给大脑，也就是智能控制器。 智能控制器在接收到信号之后，他会进行一个数据分析，线路是否有故障，是否需要跳闸。如果需要跳闸，他会立刻下达指令给手，也就是真空灭火器。 真空灭弧室在收到指令，它会立即完成跳闸这样的一个动作来切断电源。我是安岳电力清利，有断路器需求和我联系。
334安护（西熔）电力-青丽

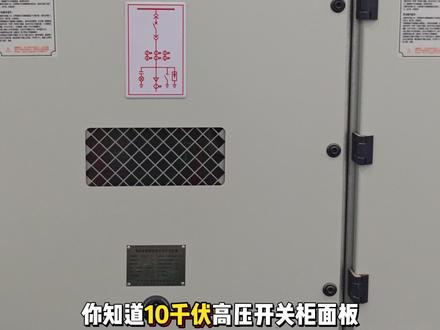

00:55查看AI文稿AI文稿你知道十千伏高压开关柜面板图纸内容都代表什么意思吗？ 好，下面给大家介绍一下我们十千伏这个高压开关柜而上的这个图示代表哪些名称？那么我们这个呢是我们十千伏的一个母线 啊，下来呢就是我们这个真空断路器啊，这三组呢是我们的 ct 啊，叫这个电流互感器，那么当然我们还有这个 p t 电压互感器，但是我们这是没有的，这个呢是我们这个带电显示啊，这个是我们的这个过电压保护器啊，也叫避雷器， 这个呢是我们的连续 ct， 这是我们的接地刀闸啊，那就是这些图示，那么我们现在所这个 屏幕上所显示的是我们在正常的送电这个状态，那么这呢是我们这个断路器，真空断路器，小车啊，在运行位，那么断路器开关在合闸位，那么这呢是接地刀，在断坎位，这三呢是我们这个带电 abc 三项的这个带电显示。

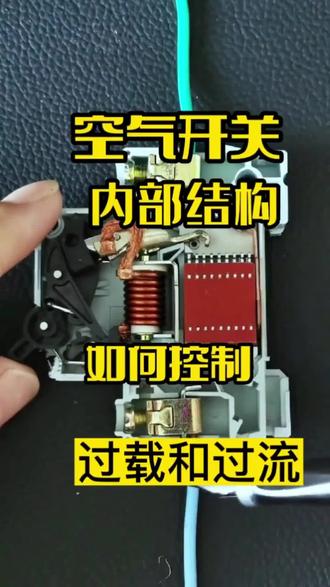

04:38查看AI文稿AI文稿啊，大家好，这是一个断路器，我们给它打开了，上口呢是电源的进线，当我们需要用电的时候，我们把它合上这个位置，接通了电，通过这个位置通过软连接导向螺旋线圈，再通过软连接导向这个双击图片，然后再导向出口，这个时候下端就有电了。 当我们短路的时候，如果说下一路有短路的情况下，电流会增大，让这个螺旋线圈产生吸力，把这个铁柱向下吸，然后触动这个黑色的通过机构，然后断开电源来看一下， 啊，这就断掉了，当电路下口呢，用电器过多啊，过载的时候，这个双极磁片它就会受热，因为电流超过了它的额定载流，它会弯曲，它弯曲的时候呢，会向上弯曲，同样触动这个头部机构，大家看一下， 这就是过载的时候跳闸同样切断，它，每次切断的时候都是带电切断的，它会产生电弧，这个电弧呢，通过这个栅栏式面糊罩被切断，减少电弧对电路还有用电器的一个冲击。 很难想象如果没有断路器，世界上会发生多少起火灾事故。首先我们要了解断路器的开关结构，当开关向上移动时，底部弹簧会被压缩，顶部弹簧被拉伸， 这两个弹簧的合力会通过矩形环给开关一个向上的力，当移动开关使力偏左时，便会推动开关自动跳闸，这就是你拨动开关自动跳下的原理了。当你向上拨动开关，使矩形环的力向右时，也会使开关自动跳到顶部。那么如何在发生电路短路时自动触发跳闸呢？ 原来通过断路器的电流会流过一个线圈的大小而变化，在线圈的上方有一个金属圆柱体， 下方有一个顶针，另外还有一根弹簧放置在金属圆柱体的下方。在正常工作状态下，电流不会超过断路器的额定电流。线圈产生的磁性不足以克服弹簧的张力， 所以金属圆柱体无法向下移动。但是在短路的情况下，电流瞬间会提高十至一百倍，便会在线圈中产生很强的磁场，从而将上方的金属圆柱体向下吸， 相当于有一个外力向下拨动开关，使其跳闸。开关跳闸便会带动机构使下方的触头分开，从而完成电路的断开。由于此过程通常是在几十毫秒内完成，触头间距离迅速增大，会产生很强的电场强度， 使得间隙中带电粒子数量急剧增加，进而形成电弧。电弧瞬间产生的高温可达数千摄氏度，存在严重的火灾风险，所以熄灭电弧直观重要。断路器内使用的是扇片灭弧法，当触头分开时，产生的电弧会进入一组金属扇片中， 从而被扇片分割成数段，每段短弧都受到扇片的隔离和冷却作用，从而实现了对电弧快速消灭。那么断路器如何实现过载保护呢？ 短路时的电流上升十至一百倍额定电流，但在过载时它只上升二到五倍。但是一些电器刚通电时也会产生几倍的浪涌电流，如白赤灯等。 如果此时再使用一个线圈，就会造成断路器的误跳闸。所以过载最好的触发机构就是使用双金属片。当过载时，电流通常会保持两秒或更长时间过载。电流通过金属片时会产生热量，热量导致金属片向下弯曲，接着便会向下推动杠杆，从而触发断路器跳闸。 看一下空气开关的结构和原理，将外部拨片向上提，线路处于导通状态，底部的弹簧处于虚地状态，如果在这个位置施加一个非常小的力，底部弹簧呢会立刻弹开。此时线路断开，想恢复连接，只需要将拨片向上提， 接下来在主线位置上加上这个装置。这个结构采用的是线圈和弹簧，加上顶针。我们知道线圈通电时呢，会产生磁场，磁场推动顶针向下 和弹簧向上的力保持平衡，一旦外部短路，意味着通过线圈的电流会瞬间增大十倍以上，随着磁场增加，所以会加大顶针向下的力。当超出弹簧向上的力时呢，推动底部的装置， 弹簧释放，展开，开关断开。在断开的瞬间，电流还在继续，开关的接触点之间会产生强大的电弧，在这里加上灭弧山，电弧产生后呢会进入灭狐山，被切割成多段，灭狐的戒指是空气，这些小段的电狐很快就会被自然熄灭， 所以这整个装置就是空气开关。如果同时用多台用电器，会出现电流过载，一般电流过载小于正常电流的十倍以下，不足以推动顶针。这里采用双金属片给金属加热，由于材质不同，变形程度会不同，合并一起同时加热呢，变形快的会压过变形慢的， 所以在通电过程中载过高会导致电流增大，从而导致温度上升，随着温度越高，双金属片出现变形，直到正好触发底部的弹簧释放展开，线路断开，这就是空气开关的原理了。
