建筑物垂直度全高测量记录附图怎么填

建筑物垂直标高超侧这张表我们去填的时候，有时候现场不给你偏差值，你就可以找到这个规范，五零二零四里面啊，找到三十六页，这里边有一个橡胶结构尺寸偏差，他的偏差数 你看有垂直度、有标高、有层高、有全高，就是你让每层每层做的时候，它的偏差多少，全高它的偏差多少，这上面都有，你们可以翻一翻看一看啊。

好了，今天我又来给大家送干货，大家记得点赞关注哦，有想学资料的可以私信我。 嗯，今天我们讲一下这个建筑物垂直度标高观测记录，这个是什么时候写？ 嗯，这个呢是在我们主体就是封顶了，然后我们现场的测量员需要对这栋楼进行一次测量，另外一次是在进攻验收之前 需要再进行一次测量，就是二次结构都做好了，然后，呃要要进攻验收了哦，我们再做一次，然后做这个垂直度变高，观 测的时候还要做一个专项施工方案，就是测量方案嘛，然后才呃就是按照这个测量方案去测量这个建筑物的垂直度，还有标高贯彻，然后建立进行验收。 嗯，这是这这这一张表啊需要做的内容。嗯，首先说一下，你看啊，我给大家打的近一点可以看到， 然后你看这张表里边观测说明附一个示意图，这个图就是简单的画了一下啊这个 abcd， 你看这 abcd 是自己就是测量员自己在这标的啊， 一号二号、三号四号也是测量员自己标的，根据这个施工方案标的，然后一杠十八是这个轴线， a 杠 g 也是这这的轴线， 然后你看一号东南角就这呃，这是测量员根据那个测量方案定的这个呃点，然后在这观测 观测，看他的偏差值，呃有多少，然后这些数值都是测量员呃提供给我们的， 然后这观测部位是在这个草图上边定好的，然后去观察这个偏差，然后这个偏差呢该该去哪看呢？给大家从 截了一个图，你看这是那个混凝土结构工程施工质量验收规范，就是那个 gb 五零二零四杠二零一五上面的那个，呃线交结构位置尺寸偏差这个表， 你看我，我框着这个啊，框着这个就是他的垂直度，嗯，你看你的层高有多少，然后呃全高，呃就是他的全高有有多少米，然后来确定他的偏差数， 这是层高，就是这一层，就是一层到二层，他这一层的那个偏差值，这个是全高，就是这个楼从嗯，地下室呃到三十三层或者多少层，他的那这个偏 偏差值是多少？这是从他这个偏差值是从这得来的，知道吧？ 然后再看一下啊，这上面填完之后，然后下边经查墙柱上所抄的多少多少米，嗯，标高线误差在正负二百毫米以内，就近两个点在一米以内， 这是他的检查结论。然后下边施工单位签字盖章，监理签字盖章，然后这一张表就算成了，那是不是很简单？好，今天就给大家讲这么多吧。

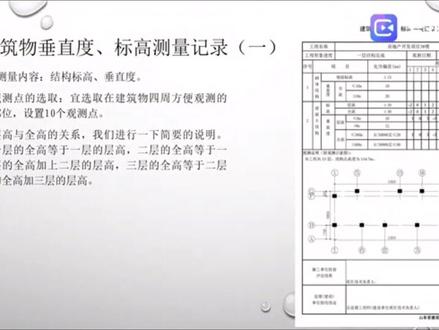

小伙伴们，你们资料中的建筑物垂直度标高测量记录是怎么做的呢？我们一起来探讨一下吧。这个视频有点长，请耐心看完。小王是这样做的，观测点的选取，以选取在建筑物四周方便观测的部位，设置十个观测点。 层高与全高的关系我们进行一下简要的说明，一层的全高等于一层的层高，二层的全高等于一层的全高，加上二层的层高，三层的全高等于二层的全高加三层的层高。我们来看一下数据对比， 如果还不明白的话，我们再来看一下模拟图。左面的标高是设计高度，右面的高度是实际测量的高度。一层设计三千，实测两千九百九十八，所以一层的层高是偏差，是负二。由于是第一层，所以一层的全高也是负二。 二层设计层高是三千，实测层高是三千零一，层高偏差为正义。现在这栋建筑的全高为五千九百九十九，比设计的高度小一，所以二层的全高为负一，也可以这样计算，负二加正一等于负一。我们继续 三层的设计层高是三千，实际测量层高是三千，层高偏差为零，全高的偏差通过计算为负一。 四层的设计层高为三千，实际测量为三千零二，层高偏差为正二，此时全高的偏差通过计算为正一。小伙伴们，你的建筑物垂直度标高测量记录是这样做的吗？欢迎大家留言。

大家好，今天来给大家介绍一下新瑞达 tts 杠幺六幺二一五这款仪器的圆柱垂直度功能，这个功能除了可以计算圆柱垂直度，还可以用来进行倾斜测量，今天呢我们就以这个路灯来给大家演示一下。 打开仪器之后，点击计算，进入圆柱垂直度这个功能，我们可以看到有顶部圆心坐标和底部圆心坐标，我们点击顶部圆心坐标旁边的加号，这里有调用新建输入和测量，我们这里呢就以测量来给大家演示一下， 我们这里输入点名，我们这里选择的是免人镜模式，所以镜高是零，然后我们瞄准这个顶部的点，点 击测量，点击保存与完成。 接下来我们点击底部圆心坐标旁边的加号选择测量，操作步骤是一致的，瞄准底部的点，点击测量， 点击保存与完成，然后点击计算，这样我们就可以得到刚刚测量得到的底部圆心坐标，顶部圆心坐标以及计算出来的垂直高，偏移量，圆柱垂直度等等。 圆柱垂直度也就是请先测量这个功能你学会了吗？

其实这张表叫什么呀？这张表叫这个，呃，建筑物的一个全招，全高垂直度标高测量记录，大家在看见他的时候，大家在看见这个名字的时候，在填模板的时候，模板的时候，这个 是不是因为稍微稍微有一点印象，简批里面会有啊？简批简历里面大家可能会有，就说印象，不知道大家有没有印象， 那也就是说，呃，当然我这个跟他写了啊，这个这个验收阶段啊，就填写的阶段是哪？呃，施工阶段啊，这个是哪一个？他这个规范上给他给的规定是，呃，咱们是主体完工以后啊，主体完工以后 啊，我也翻阅了很几好几本规范啊， 发现好几本测量规范那。嗯，还有的地区可能是在这个，咱们正常是主体啊，主体主体，军工主体。呃，军工以后啊，封顶封顶以后制啊，军工验收 啊，这经过验收就是这么去测量。那还有的可能其他地方装修阶段也要测量啊，装修阶段，但是咱们常，咱们经常现在做的，咱们就是如果不是要特别要求，有特殊要求，咱们正常一般都是结构完成以后 啊， 结构完成以后，也就是说你最后那个屋面，屋面封顶以后啊，屋面封顶以后咱们就去测量这个啊，咱们进行测量，那 观测日期的话，这个观测日期也就是你当天完成的日期啊，你的封顶啊，封顶的日期 啊，封顶的日期，监理单位你就自己回写啊。那底下这个观测的一个说明啊， 也就是用这个，呃，垂直仪，咱们这个配合，呃，其实就用咱们这个，嗯，精美仪啊，全展仪啊，用咱家全展仪啊，全展仪测量啊，全展仪进行测量，那这个，呃， 钢尺啊，加这个三项改正，呃，总高差，总高偏差，其实用用咱们的挑战仪去打就行了啊，去打就行， 这个是一个啊，大家，大家先把这个截图吧，让你们先截个图，再给你往下讲啊。 然后这里面有个测量部位啊，这里面有个测量部位，因为我用的表格是北京的啊，北京的，那北京，呃，北京测的这个其实是不是层告啊？测的是全告啊？测的全告，看见吗？ 嗯，他这个垂直度测量测的是全高，那全高的话他就会让大家画一个图，上面有上面这个位置有一个剪图，剪图的话剪图的话其实就是这个啊，这样的 啊，这样的，那这个位置就是一周 这个位置，打比方二十一周啊，这咱们这个纵轴，咱们还有这个，呃，其实就是 x 啊， xyxy， 那这个就是咱们的一个呃，字母轴啊，这个是数字轴，这个是数字轴， 数字，这个是字母。为什么跟他讲这个？因为他有一个点的交叉啊，就测量部位，你比如说他这个地方是一个一，那这个地方是个 a， 那就是一到 a 轴的一个交叉点 啊，就这样点，那实测实，这个实测偏差，实测偏差是你实际测量的一个偏差，这个数字，这个数字从哪来啊？这个数字从哪来？ 咱们看一下规范啊，就是咱们有一个线条结构的一个尺寸允许偏差啊。八点三点二，那咱们垂直度的话，咱们是全高，咱们测的全高，全高的话小于等于三百米，你正常情况下你都是小于等于三百米的，就是你大于三百米的建筑很少啊，咱们现在很少。 那你的全高，也就说你的全高除玉他是毫米啊，除玉三万啊，加上这个，呃，二十加二十就是你的允许偏差啊，你全高的一个允许偏差， 这个能看明白吗？就是你全杆的一个与你偏差啊，就是结合到图纸里面啊，结合到图纸， 那咱们这个，咱们这个标高就是，呃，他是三十六点，三十六点六啊，三十六点，结构标高啊，结构标高，那咱们怎么去计算他的云语偏差啊？也就是这个 三六啊，一三六六啊，六除以，咱们看看这个，这个是五零三零零啊，不是五零二零四，二零一五。那边混凝土规范啊，混凝土规范，那他是这个除以个十百千万除以三万啊， 啊，再加上啊，加上咱们最后还有一个加的， 加的是二十啊，加到二十，对吧？加上二十二十二吧，二十 那也就是二十一啊，等于二十一，咱们的允许偏差就这个位置，他是允许偏差，允许偏差是大等于这个二十一啊，就是只要小于二十一就行 啊，你小于二十一这个数就行。如果，如果这个，呃，谁不想给你的话啊？这个 是工工长不想给你的话啊，不想给你的话，你就小于实际的小于这个数就行啊，小于这个数将填四天五填三啊，都可以啊，这个都可以啊，这个是没有问题的啊，是根据这个来的，根据这个，那咱们的一个标高测量标高，咱们看 看看啊？标高，那他测的也是一个全高测的全高，对吧？全高是这个，呃，正负三十啊，正负三十，也就是说他的全高里面他的标准是正负三十 啊，就这个数啊，他是正负三十之内啊，正负三十之内就就行。所以说他不给你的话，你就按照这个数来啊，这个数来就是小于三十，小于三十都可以啊，全高的话啊，小于三十都可以， 明白了吗？这个就是很简单啊，这是我的北京那个表啊，北京这个表，我再给你们讲讲那个谁给的表啊？加上这个表， 那他他这个是一个，呃，垂直度啊，垂直度测量，还有一个标高的测量，还有一个 全高测量，看到吗？全高测量啊，全高测量数值也是一样，他这个允许偏差他这个允许偏差大于八是不对的啊，这个这个是原来的老表上的，老表是大于八 啊，是老表上大一半。那咱们新表上咱们现在是大于十啊，小于小于等于六米小于等于六米是十啊，大于六米是十二，就这个他测的是层高。可乐，你看见了吗？啊，是这个啊， 对，是这个啊，就是层高。你，你去把你这个数改了就行啊，改了你这个啊，这个位置阴影偏差， 因为偏差咱们就是。呃，这个十吗？你要是小于六米就没有肯定你层高的话，你肯定不会大于六米啊，你不肯定不会大于六米，然后你就是十，对吧？十，那你这个轴线的话，你也是啊， 你是测的哪一轴，哪一轴教哪一轴的？就是跟这个啊， 他就是哪一周，你比如说我这周教这周换一个点啊，测量具体这个点数的话，呃，规范里面是没有要求的啊规范里面具体是没有要求的啊，那你实测值，你底下实测值的话，你就不能，你就大于等于十，你就不能大于十， 对吧？你就不能大意识，那正常情况三四六你就自己编这个数就行了啊，自己编这个数就行了，这个是没有问题的啊，你自己编就行了， 知道吧？你这个自己编就可以了，没有其他的。呃，特别要求啊，这个是咱们的一个垂直柱，那你标高测量的话也是你标 标标标标测量的话也是层的吗？啊？标高你层高的话就是正负十吗？那他给的那他上面填的也是，你看他这个上面填的也是正负十啊，正负十，那正负十，你实测值只要在正负十的就是正十跟负十啊，这个范围之内 这个范围之内就是就是可以的啊，就是可以的。垂直度的话垂直度全高的不是全高。一个测量全高测量的话就在这个位置， 就回到咱们刚才讲的这个墙高了啊，就这个位置，你看啊，你要是大于三百你就大于大于三百，你就选择这个 啊，选择这个就是他就没有没有加这个了，就不用加了。然后你就直接去选择他啊，你直接选择他，你选择完这个啊，就是他的，你的权高除以一万 就是你的全高除以一万啊，且这个大于等于百分之八十啊，大于等于百分之就是大于等于八十啊，大于等于八十，这个就是。呃，你全高大于三，大于三万米的话就三万米的话不是特别多吧啊？大于三万米的不是特别多 啊，这个是。呃，表格的一个填写，那底下的话，图的话就是你可以画一个简图啊？图的话可以画一个简图。就是这种 啊，这种反正他就 xy 吗？是吧？这把这给你擦了， 然后我我就不用 cd 画了，画的不是很标准啊，这个位置你就可以写上一周，对吧？
