御三无人机三维建模数据设置教程

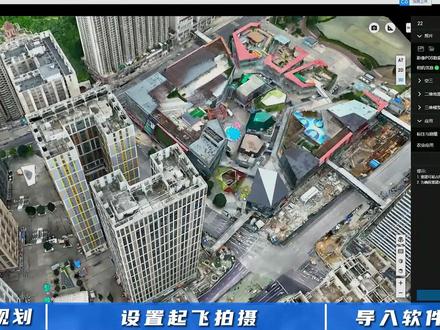

今天教大家如何用简单快速的方法让大疆预三实现全自动航拍建模。整个过程用到了我们开发的控制器。 拍摄之前我们用浏览器打开高德地图这个网站，然后找到我们要测绘的一个区域，用他的测距工具简单的量一下这个区域的长度和宽度。我这边测量了一下，长度是二百四十米左右， 宽度是五百米左右，记住这个长宽飞行的时候会用到他大概就是一个方形的一个区域，然后他是向前直行，然后向左去直行这个航线，这样重复直行就能覆盖这个区域。 整个过程一定要在普通党和美国手模式下进行，我们拍摄之前一定要检查一下对焦模式，一定要选择无限远，不要点自动对焦，不然对焦不上他就不拍照。没问 以后呢，我们先起飞到一个预定高度，我这边先飞到一百五十米，然后再飞到我们的一个直行点， 调整一下无人机的机头转向，按一下复位键，镜头要朝下才可以。然后我们在控制器上设置一下这个执行高度，要和实时的飞行高度一样，再设置一下这个航线长度， 之前测量的是二百四十米，我们就给他设置成二百四十米航线宽度，我这边就默认三百米吧，然后长按这个按键两秒钟他就开始执行了，现在开始执行了，这个过程不要动遥控器，拍摄完毕他会自动停止，飞行过程中遇到障碍物他也会停止。 如果我们想要达到更好的效果，我们可以横向给他再飞一遍，这样他的覆盖率会更高，后期建模效果更好。拍摄完以后呢， 我们把照片导入电脑，打开大疆制图这个软件，我们点新建任务点可见光，给任务另个名称点确定，然后点照片导入，点一下，选中我们的素材全选点打开， 然后把这个二维地图和三维模型这个按钮打开，点开始重建，点确定。现在软件正在处理这个过程，取决于你电脑的配置，时间有点漫长。 好了，现在已经处理完了，可以看到已经出现一个正摄影像贴合地图上清晰度比较高，三 d 模型也创建好了，整个效果特别好，放大细节也很清晰，质感还是很不错的。

你好，我是胡秀科技的阿迪消费版的玉山，可以规划航线让他做三维建模吗？其实他是可以的，并且可以保存航线，特别适合我的一些学员定期做三维建模和一些建筑工地的一些进度记录。下面我就来演示一下他是怎么做到的。第一步，我们将无人机飞到拍摄目标的上方，然后高度大概以 啊，目标在你的图船三分之二左右这个范围。高度啊，我现在是六十一米，大概是这个高度三分之二左右啊，云台啊，四十到五十度之间，这是一个比较通用的角度啊，然后打开这个盘点飞行， 我们只要在这个建筑的四个角打五个点，起点和终点多打一个，这样子五个好，第一个点， 这是第一个点，然后再飞到第二个点，距离啊，保持住，不要靠太近，也 不要靠太远。好，大概是这个第二个角，这里打第二个点。好，第三个角打第三个点， 第四个点，然后在起点的这个位置附近再打一个点。好，一共五个点， 不一定要绝对的圆，但是就是说距离和目标的距离要保持保持住，然后直行横线的时候，你把定时拍摄啊两秒，把它开起来。好点，下一步好速度啊，目前的高度六十米左右，大概七米每秒就可以了， 七米每秒左右，然后点 go， 在它飞往第一个行点并开始直行的时候，把 这个啊定时拍摄开起来，那它现在开始了， 返航好了，他结束了，然后啊把定时拍摄关掉就可以了。如果你只对这个建筑做一次的三维建模，那你可以参照我置顶的这三个视频，一二三三步啊，前期拍摄啊，中期跑图等等这样的，如果你是定期对他做一个三维建模，你就可以 啊保存这条航线，然后啊，这样你可以定期，就不需要每次都手动的去对他做一个手动的建模啊，可以定期，并且你可以交给其他人， 你来这里飞一下就可以了，也不需要什么特别的经验。有两点需要注意，就是第一点是起飞点，不要相差太大，你不要在啊，第一次在地面飞，第二次你再跑到某 一个楼顶去飞，这样高度会不一样啊，会影响这个航点的一个飞行高度。第二个要注意的点就是你在打航点的时候不要距离不要啊，拉的太近或拉的太远，让他飞的时候保持在你的图船里面啊，这样才能 保证你的三维建模出来的模型是完整的。当然含点飞行对三维建模可以很多的玩法，你也可以多打几个点啊，然后特别是对某些重点区域，你可以多打啊，靠近一点再打几个点，这样啊，你的模型出来的效果会更好，关注不迷路。

今天给大家演示一下大疆预算器的三维建模，首先打开遥控器，进入飞行页面，先进行一些参数设置，当前提示飞行固件不匹配，需要先更新一下固件 构建升级成功，下一步打开航点航线飞行，然后创建一个新的航线，咱们这次用的是因为要要这个键三维地图吗？然后咱点这个倾斜摄影，然后在地图上可以生成相关的就是咱们要的一个数据，首先选择相机， 选择第二个选择相机，咱们呢是 max 三，预三，然后点这个行业版就行了，预三行业版，然后光用港角镜头来拍摄，然后往下面有一个起飞安全高度，我给他设置成 六十吧，稍微安全一些，然后往下翻，航线高度就是三维建模的过程中的当当时的高度，这个设置为一百，可以稍微低一些，设置成五十，然后被拍摄相对起飞点高度，这个都是调成零起飞速度的，航线速度这个都是模拟不用管的，然后设置好了之后，点击这个小箭头， 把它返回，然后放大地图，可以观看一下咱框选的这个丹尼斯百货的这个楼间距的面积， 整个整个覆盖住丹尼斯，看到这个绿色的点就是飞机在空中航线的一个范围， 保存后返回航线库，然后点击刚刚咱们设置的这个倾斜摄影，然后这就刚刚咱们设置一个范围，在这个范围内点击这个 三角形三角形小箭头，然后需要执行的航线他可以目前是五个航线，我们就让他简单一些，选择其中四个，飞行前检查设置一些返航高度还有限高，这边咱已经设置好了往下翻那个，下一步 这个是倾斜摄影的一些检查，预计时间会用两分十一秒，然后航向高度，还有就是这个起飞的安全高度，这些设置了之后点击上传，然后会根据因为已经联网了，上传之后你就开始执行 自动起飞，起飞后就不用管他了，他现在已经去执行任务了。然后现在我就可以看看地图，飞行器会按照我设置好的一个路径会优先飞到这个 s 点，等他先起飞到安全高度就可以了。我现在切换切换成这个飞行页面，刚刚 设置的话，起飞安全高度是一百米，现在也可以看到九十九点四，那么飞到这个高度之后，他会像这个，我是这个 s 型的这个 s 标志这个点去进行起飞，然后就陆续的按照这个过程去进行，等一下我们期待作品吧。
