哈喽，大家好，去世百年遭遇我小李塔 今天收到了一个小伙伴的一个问题啊，其实是比较简单的一个设置相关的一个操作，但是困惑了他有一些时间啊，所以这里呢做一个视频之类的讲解。 其实我们在做 ptv 布局和布线的时候啊，其实有一些细节性的一些方面的一些小操作呢，可能会困扰我们很久，那今天遇到的问题是什么呢？就是在派斯坦人当中我 移动器件的时候，那个线啊，能不能不跟着一起去移动啊？就是我们现在的话，可能就是进行一个设置啊， 软件默认的，对吧？那我们选择这个原机键，如果说我要给他进行移动，他现在是已经连线了，然后移动一下放在这里， 他的线会默认的跟着你器件的去移动拉长，但这样子拉出来的线是非常的不好看，我们要自己再进行一个修整，对吧？那我们这个设置在哪里呢？在工具选项下啊，这里 我们的全局，我刚刚就是这里，在我们的这个选项当中的呢，这个设计上面可以看一下啊，在哪里？这里有一个元器键移动时拉伸导线啊，所以这个勾呢，只要去掉了之后， 他那个线就不会跟着你的器件去进行移动了。我们这里呢点击应用一下 移动一下啊，看，我就加一移动，然后现在就会发现呢，我的器键移动了，但是线并不会跟着移动啊，刚刚的话，如果你勾选了之后，你勾选的话， 在我们这个当中啊，只要勾选的话，那我们那个器件呢，肯定是会跟着线一起去进行移动的，现在是本来没有连上啊，比如说我们这个他的线就会跟着我们这个器件呢去进行一个移动 返回一下啊， 这个是在我们撩腿软件当中，就是怎样这个期间呢不跟着线， 这个线呢？不跟着线一起移动，就是这个勾把它去掉之后呢就可以了。然后在如同软件当中啊，如同软件当中 我们的线，我们的器件只要移动之后呢，他那个线就会消失啊，那现在格点稍微开大一点， 这是我们移动这个元器键之后，然后发现他对应已经连好的线打好的孔全部消失掉了啊，全部消失掉了，返回一下， 返回之后呢，就是在这个入团的当中布线的话，也会有几种方式的一个区别，可以去了解一下啊，也是在我们的工具的这个选项当中呢， 有一个是在在布局这一列啊，这里有一个，呃，这个重新布线 就是我们的气垫在移动之后呢，我们气垫在移动之后，他是否是啊线自动的给你拉过去，或者是你不需要这个线啊，给你拉过去的这种操作方式啊，可以一个一个来试一下，你可以找到最终的适合你自己啊 的一个方式去做。第一个是不移动布线啊，不移动布线就是我们在这个器件如果说我们要进行移动了，对吧？他不会给你去重新布线，你的器件拉完之后，他的线是自动会进行消失的， 会发现一下啊，返回一下把这个呢先关掉，那我们选中元器键，我们现在是不重新布线啊，就是我们的细键从一个点拿到另外一个点 的时候，他的线不会自动的给你连上，这是不重新布线的这一个选项。然后在选项当中呢，还有一个是移动后啊，移动后这个可以来看一下 移动后的一个哦，他的一个显示就是我们气垫从这里移动到我们的这一侧来，他移动的中途并不会把线给连上，但是你的线你的气垫只要放到了这里之后，他的线直接从这里啊给你拉过去， 直接给你拉过去啊，但是这个孔他会给你消失，因为你的气垫只要移动了，他两个两边的线都会自动的给没有了啊，可以来看一下这个区别。然后我们点击移动 会发现，只要点击移动之后，他这个气垫两端的线呢都会自动的给消失掉了，跟我们那个不重新布线的前面是一模一样的。 然后我们点击放置，放置之后这个是在移动了之后放下来的时候啊，移动放下来了之后，他的线 就给你自动的连上，从这个管角直接连上。但这种方式呢，我觉得不是特别的好用啊，因为像地线的话，我们并不需要就说把线拉过去，所以这种方式的话呢， 呃，不是很推荐用，因为我这个倒是用的不长多，但是你们可以根据你们实际的一个项目的情况，我就进行相对应的一个设置，想要了解呢，这个移动后他是这个啊，这种一个方式就可以了，他会自动啊，移动后就是你在移动 选中之前啊，然后选择移动命令之后，他的线就会消失，然后只等你放下来之后啊，不管你放在哪里，等你放 下来之后他才会自动的啊，从这个关节上去把这个线引出啊，这个就是移动后返回一下啊，那移动中是什么样子呢？我们来应用一下看一下。选中原器键。 移动中啊，就是我们选择了就是在移动中的时候，他你这个两边啊拐角的线呢，他并不会消失，而且还是连接到对应的拐角上面的，这个是移动中，然后我们发现现在放下来之后， 他的线还是会跟着你之前引出来的角啊去变，去把这个线的呢位置去变更一下，就比如说我们这个过孔还是会在原来的位置，他并不会消失，但是如果你是选择了这个移动后 不重音布线的话，你只要移动这一个器件，他两端的线和孔呢都是会消失掉的。 是这三种不同的一个方式啊，可以去了解一下，但是最常用的，我自己最常用的还是不重新布线这一个啊，还是应用，我用的是不重新自动布线，如果我是想切线移走，但是这两根线呢不动的话，我们应该怎么办啊？我们选中原器键给他删除一下 啊，就是这种短线了，如果是这种长线的话，如果想两段啊，比如说这里 都是短线哦，是那种长线的情况下，如果我是有只删除一小节， 然后另外有一场很长一条线的啊，不会给删除的话，那就是可以点击那个线，然后点击删除一下，他会删除那一小段线，我这个上面不太好演示啊，删除一下看一下啊，就是这种类型， 就是我点击这个气垫，如果说我要进行移动了，对吧？然后点击删除所有这个孔跟这个线啊，他跟他连接的这个点，他可能前面就是这一节会删掉，但是他原来定点还是在这里啊，这个还是在这里， 所以至于用怎样的一个布线方式，这边为什么删不掉？因为这些线我们是已经保护了啊，我们可以看一下右键特性当中 啊，现在是一个解除保护吗？因为他已经是保护的一个状态，所以我 刚刚在删除的时候，他只删了这几段，因为这几段是没有删的，按道的时候应该前面这一小节都会断掉啊，这种情况下的话，他把这个线跟气垫断掉之后呢，我们在移动气垫的时候，这个线条孔他都不会更改位置， 所以我们布线用哪一种方式能够更加方便我们自己啊？提醒我们自己的一个工作项目，自己适合的才是最好的啊。其实每一种在我们的软件当中很多的 一个操作，你想达到最终的目的，其实会有几种办法，但是你呢可以找到最适合自己 自己啊，操作起来最方便的一种去做，然后呢达到最满意的一个效果就可以了。就是我们今天的这个一个讲解啊，就是 在入图软件当中的几种方，几种方式这种形式啊，然后在联络当中呢啊，怎样去移动的时候怎样不去拉伸这个导线 啊？或者是你需要拉伸的时候，那你就勾选上就可以了。这个是以上呢，就是我们这一讲的一个介绍的一个内容， 如果你同样呢也是使用派克斯软件，对这个软件啊，如果有任何的疑问呢？操作方面有任何的疑问呢？可以添加我们这个拍摄 qq 群， 这个七五二九三二八四五啊，直接添搜索这个 qq 号呢就可以找到了啊，可以呢跟大家在群里呢一起沟通和交流。 如果你是微信使用的比较多呢，可以添加这个微信号，在添加的时候备注一下入群就可以了。那以上呢就是我们全部的内容，就讲到这里了，谢谢大家。
粉丝6361获赞2.1万
相关视频
02:44查看AI文稿AI文稿大家好，这里是探秘腾讯教育，我是主讲巴克，接下来呢看我们的第二次讲固定期间的摆放， 那在这里面呢，我们这写的是固定期间，我们可以选择我们这边的原件，把它放到我们这边来。 好，那这里面对着我们这个框来啊，这里面呢你看有一点点的偏差，我们可以将我们的格点怎么样？比如说改成零，对吧？那这个时候呢，你就可以在比较容易的去对到我们这里面的一个那个，哎， 位置，因为我们这个放大了很多倍，所以你看到这里面呢好像有一点点的偏差，其实这一点点呢是没问题的。好，好，然后再有这里面复位，对吧？你可以放到我们这边来对齐我们这个地方。好，这里面， 然后在这里面的时候，我们也是比作者你要对着我们的结构图来，好，要记住结构图里面的位置，然后呢将它放到我们这里来，让他对齐左右击中，好，然后呢在里面对齐他， 那像这些呢，显示啊，正面，你看比较乱啊，你可以将我们正面的这个哎，显示正面关掉，那这个是在哪里呢？在我们的这个那个第二十四层这里面，我们可以把它 关掉。好，关掉之后你还可以再更新你这里面的，保存这里面的颜色，对吧？你可以保存到这面两层这面来，对吧？好，这里面我们再把它那个移一下这里面把它那个对准一下其中啊，好，然后呢再有这里面呢， 我们这个哎，这个也是固定的，那么对到我们这个位置正面来，现在呢因为放大了很多倍，所以你看起来有一点点的那个偏差，没问题。 好在这里面，哎，我们来把它那个摆齐一下。那像这种的话呢，这里面这两个其实也是对齐的，我们还可以通过右键这里面怎么样进行那个，哎对齐，比如说像这里面这几个区间， 正面这三个期间，哎，正面，哎这两个，那这两个的话呢？他的一个那个封装他是一致的。有像这里面，我这个线跟这里面，你看这里面呢，他是没有对齐，对吧？我们可以选择这个原件，然后在这里面对齐，好对应快捷键呢？就跟到讲要录正面， 他是怎么样实现了一个什么对齐？对齐之后你看这里面直线，直线的话呢？如果想布线的话他就直接上去了，对不对？
04:18查看AI文稿AI文稿大家好，这里是防疫教育，我们这一课的话，学习我们的那个第十二讲，对吧？第十二讲的话是将原理途中的原件库保存到指定库 啊，这个是什么意思啊？就是我们打开这个原理图啊，这个原理图，这个原理图的话，假如说我这个项目啊，这个项目使用了这些这些库，使用这些库的话，我我我想就是在下一个项目的时候也使用这些库， 那怎么使用呢？我们那个加气垫的时候需要从那个库里面添加，对吧？那我们就需要将这些库保存到我们那个使用的库中，比如说啊，比如说我们那个要将这个里面的原件保存到我 的这个库里面啊，这个库里面我们可以把这些东西啊，这些东西都删除啊，首先啊这个库，我把先把它删除了，对吧？清空了 我们那个保存倒库的话，首先我们学一下，就是要首先就是需要选择这个器件啊，选择原件右击筛选一下啊，把那个其他的元素 去除掉，然后呢比如说我要把这个器件存进去，怎么办？选中他，对吧？选中这个器件，右击，然后呢有一个保存到库中， 然后呢就是这个库选保存到哪个库啊？然后呢？点击确定啊，他就大家看一下，我们刚刚是这个库里面是啥都没有， 有的，然后呢看见眼镜有吗？啊？这这保存进来的，对吧？这也有，然后呢就是 这是一个假如说我要多个，怎么办呢？点击他，然后呢？按住 ctrl 再点击，对吧？点击他，点击他，然后呢？点那个啊保存到库中这里的话，如果你觉得这个不要，你就选择几个，对吧？ 按住 shift 啊，或者 ctrl 去处理，我们一般都要啊全选，或者如果我们有一些已经在库里的话，你可以把这个删除，就不保存了，然后呢还是一样选择这酷路径啊，我们保存到这个库里面，点击确定，对吧？ 然后我们假如说要把这个页面上所有的气垫保存到里面去怎么办？我们可以用那个扛搓 加 a， ctrl 加 a， 就是选择所有，然后呢点击右击保存到库里面，对吧？这个时候呢你就全选，然后呢点确定，然后他会有个提示，库里面已经有了，然后我们现在还要不要保存，我们点是对吧？ 啊？这样就这页的就保存了。假如说我要把一整个项目的要保存怎么办？这里呢我们就选这个项目里面有个原件类型，对吧？我选第一个，然后呢往下面拉，然后按住 shift 啊， shift， 然后点击最后一个， 然后呢右击，然后呢保存到库中，然后呢全选，对吧？然后呢点确定好，这样就全选的点是保存进去的，保存进去以后，我们看一下这个库里面就有很多内容啊， 有这么些内容，这逻辑库啊，我们保存以后保存原件呢，他会顺带把这个逻辑库保保存好啊，因为为什么呢？就是原件库里面他一定得有逻辑库啊，但是这个封装库呢？在我们眼里途中他可能没有啊，没有，没关系啊，没关系，然后呢 这个就是一个整个保存过程。好吧，我们大家回顾一下我们首先要干嘛？首先的话要要选择啊，选择容易 就是我假如说我要选择容易，就是如果我没有做刷险的话，容易选错，我也容易选到这个连线上面去了，对吧？那我们怎么办？首先要进行刷险，然后呢去选择就可以了，然后我们可以在那个项目浏览器里面把所有的库都保存，对吧？ 就是这样。好，那我们本人讲的内容就到这啊，谢谢大家啊，再见。
18凡亿电子星期天
15:19查看AI文稿AI文稿大家好，这里是防疫教育，我们这一讲的话是给大家介绍零激素学习 pats 软件高速 pcb lt 设计的第二十六讲，二十六讲呢是给大家介绍这个过孔的，添加过孔的话就是 是什么呢？就是我们有一些人是知道他的定义，然后呢有一些人是不知道的啊，我们这里给大家准备了一份过孔的立地图啊，立地图什么是过孔呢？大家看一下，就是我们有多层板，或者说是呃，两面布线的板，对吧？ 那个信号线他是不能直接拉通的啊，不能直接拉通，然后呢就是这个线不能直接拉通的话，我们在他遇到障碍的时候，通过一个过孔，打一个过孔来， 这是一个过孔，他是立体的，把它切换到另外一层进行一个联通啊，这样的操作呢，就是这个过孔的作用啊， 我们要去设置这个过孔，首先你要确定一个事情啊，这过孔的作用啊，过孔一定要了解他的一个作用，就是不是随便瞎打的，对吧？过孔主要的作用是什么呢？呃，第一个就是放长，对吧？ 换成信号，换成会使用到过孔，然后还有什么时候呢？可能就是发热啊，就是散热，当做散热孔 上热孔啊，这两个时候会加过孔，其他时候我们不需要加过孔啊，我们那个 不需要就随便打过孔，这样的啊，好，那我们在软件里面 是加什么样尺寸的过孔呢？我们也是有要求的，过孔，首先啊他的那个选择是这样的，他那个尺寸一般是比较小的，一般是比较小， 这距离怎么选呢？距离怎么选？首先就是我们要界定就是我们这个 pcb 设计啊，设计出来东西一定要能生产，对吧？如果不能生产，那你把它设计出来怎么干啥的？就没意义啊，对吧？没意义。 然后呢就是首先我们要了解我们那个加工工厂的一个加工工艺，他最大 最小能生长的一个过孔，对吧？有个板后孔进笔，就是说他的那个板子的厚度跟孔的厚度有一个比例，如果你超出了这个比例的话，那就生长不出来，这是啥意思呢？这是 就是说我这个板子，对吧？他有个厚度，有个厚度啊我们，然后我要在这个皮子边上打个过孔，对吧？贯穿，贯穿的时候怎么办？ 他是需要干嘛的？要有个钻头来钻，对吧？我们膀子本身是没有孔的，然后怎么有有有孔呢？就是钻，对吧？钻出来，如果你超出了这个把货孔进笔，首先这个钻孔是非常困难的，然后还有人就是说我钻完孔以后要往这个孔里面镀铜， 对吧？要铜要有铜进去，有铜进去。大家想一下，如果你的孔孔径比较小，然后板后这个深度比较深，我要有铜进去呢，他就可能在中间的时候铜进不去啊，他不然负责铜，那这个时候呢，这个孔 就断路了，对吧？他们又同导同不了，满足不了信号的要求，所以呢我们要注意他的最大绑后孔进比这个很重要，就是然后呢有一个最小扩孔，一般是这样的，就是我们内孔怎么选在满足了我们 pcb 加工的能力呢？ 可以按照这个选，对吧？根据 pcp 设计的密度来选择，密度小，板子松可以设置的线框跟孔径呢，可以按照这个比例，首先从后面来啊，这个小的四米油的一般都是机 光孔啊，吸光激光孔，就是说用用激光那个打床的孔他比较小，对吧？ 这种呢只有在那个小间距的啊， hdi 的设计可能就是手机啊，或者一些高密的时候才用的，我们很少用的到。然后我们正常使用的孔呢，都是八十十二啊， 是这样的，这么去选的这个距离选哪个呢？就是看线框跟孔径是长一个配置的，对吧？你的线框越细就选细的，然后你的密度越大，就是选选小的， 如果你的密度很小，那你就选大的。然后呢就是跟绑长也有关系啊，这个呢就是我们后面呢可以具体去了解。然后我们看一下这个过孔是怎么设？ 是的啊，设置过孔，在我们软件里面的话，就是设置里面有个汗旁站，汉旁站，大家看一下，我们有封装啊，就是封装里面的汉旁啊，有这么多种类。然后我们点一下这个过孔，过孔的话他有个默认的，对吧？默认的是这样的，叫 是单的，我有，对吧？标准孔。然后呢就是我们会就是首先可以改名字，比如说我我们常用的孔是多大呢？就是 八杠十六，这个啥意思呢？就是孔进是八，孔进在这里啊，然后呢汉袍是十六，那十六在哪呢？就是这个先选一个形状，一般都是圆形的，然后呢直径是多少呢？十六， 这个是我们常用的一个孔，然后呢我们把三层都选上，对吧？ 然后我们如果有多种过孔，比如说我还有一个多大的呢？我加个十二的，对吧？ 加个孔多大呢？就是十二的十二杠二十四的孔，对吧？这个是大孔。然后呢我们去把这个改一下，我看一下， 看下这个尺寸，对不对啊？然后改这个，这个呢就是改一下就是十二，这里就是二十四，对吧？我们改的时候一定要把这个三层都改了， 这个是啥意思啊？这个是那个套不成，这个是包套不成。然后这是中间层，我们有四层，就是这个中间层呢，就是第二层，第三层他的一个汗庞大小，然后我们还可以添加一个过孔，呃，还有一个过孔哪种类型呢？ 一般都是十杠二十二的，对吧？这种孔呢也是我们用的比较多的，十杠二十二，对吧？然后我们可以把这个尺寸改一下，十二二十二，对吧？ 这过孔就这么添加啊？这是我们过孔的种类，对吧？啊？就这几种，大家看一下啊，这几种 加完以后，对吧？我们这个孔就设置好了，然后呢我们可以在规则里面啊，规则里面把这个孔设计规则看一下，我们在这个默认里面， 然后呢有个布线，布线里面有一个孔选定的孔，就是说这边这个现在我们是三个过孔都可以去 去设计，比如说我这个孔子是，对吧？用的备选的啊，设计师不用的，我们可以把它移除啊，一般我们都移到这来，我们要使用这个过孔，就一定要把这个过孔加入到这个里面来啊，加入到这里面来， 加入到里面来以后我们可以打一个孔试一下，比如说我们先走线啊， 先走线 f 二，然后呢在这里右击添加过孔，对吧？ 就这里就添加了，对吧？ 右击添加过孔，大家看一下啊，这个这里添加了过孔了，我们看一下尺寸是多大的呢？就是 选的八杠十六啊，为什么是我们刚刚设置的是有三个过孔啊？为什么只是出来这个不出来其他的呢？我们再再来啊，一会再来一个。我们可以这样啊，点一下右击啊，这里有个过孔类型啊， 过孔类型你可以选，现在我们选的默认的是八杠十六的，比如说我要八杠二十的，好把它选上。然后呢点一下，然后右击添加过孔啊，结束的话是 ctrl 加单机啊， ctrl 加单机左键，然后我们看一下是不是我们刚刚选的就是十个二十二的，对吧？啊？这个是我们过孔就添加进来的，然后呢我们还可以这样，就是我们在拉线的时候，对吧？添加过孔进来的时候，这可以选 这个以过孔结束的模式，我们现在就是以没有过孔结束，对吧？我们可以以过孔结束，就是说这是什么意思呢？就是说我们在这那个康错家左键当机的时候点一下，对吧？他就会出来一个过孔，我们刚刚是选择没有的时候呢，我们选择没有的啊， 然后呢他就没有没有过孔，然后呢你要右击添加过孔，他才会有过孔，对吧？大概就是这个意思，我们把所有的显示一下啊。嗯， 刚刚是我们切换到了第二层，第二层就看不到啊？看不到有这个内容，为什么呢？我们切换到第二层的时候，切换到第三层，第二层的时候 你看可能看不到这个内容，为什么我们那个颜色没打开啊？因为有的时候我们在某个城看不到，啥东西都看不到，你可以把这个颜色设置一下，对吧？它就有了，它就会显示出来，对吧？会出现一些莫名其妙的东西，对吧？突然消失了这个孔， 你可以把这个颜色设置一下，他就有了，对吧？好，这个就是我们这个过孔的添加过程啊，添加过程是这样的啊，还是比较简单。 好，我们来总结一下我们这个过孔是怎么添加进来的啊？我们总结一下，首先啊，就是 我们要知道过孔的作用，它是用来那个换成的，对吧？信号换成联通的， 这个时候才能添加，对吧？ 或者散热啊，散热这个时候散热用的比较少这个功能。然后第二个就是用多大尺寸的过孔了，我们设计的时候需要需要那个参考你，你那个工厂的 这个生产能力，对吧？然后还要干嘛呢？还要就是说我们过孔的种类其实一般有很多啊，我们要生产能力 种类也很多，一般都是八，对吧？我们用的过户种类八杠十六啊，那个十杠 二十二，然后呢？十二杠二十四，对吧？这几种是我们常用的过孔，具体怎么选，就是根据你的实际情况，你的板子密度越大，然后呢选的孔呢？越小， 是这样的，然后呢就是我们要注意，就是看我们那个选择做 pcb 设计的时候，我们有个把后，要注意这个把后孔进笔 孔进比，对吧？要这个比例一定要控制好，就是我们有的那个工厂生意，那个生产能力比较差，然后你的版号比较厚，然后你选择可能比较小，这个时候他就生产不出来，这样的你一定要去看一下那个工厂的 那个生产能力，这个怎么看呢？你可以找到这个工厂的官网，比如说啊，比如说我们去搜一下 cb 联盟网，然后呢去看一下我们那个防疫电路也可以制版，对吧？大家可以看一下这个 pcb 打样，然后呢这有个制成能力，对吧？ pcb 制成能力大家可以看一下，应该是每个 pcb 制版厂的都有这个 这个表格，然后呢就是有一个，有个什么呢？有一个孔径，这是最小的孔径，零点一五就是六米，哦，对吧？然后呢孔径 八号孔进笔就是十比一，对吧？这些有这些参数啊，你可以看一下啊，你选的那个板厂啊， 能不能生长出来啊？如果那个他的供应能力达不到，你设计出来了，那也生长不了，那就没意义啊。然后第三个呢是什么呢？就是 我们那个要那个设置，设置孔进，对吧？设置好孔进， 然后呢要设置汉旁，汉旁的话有三，有三个地方要设置啊，每个都要，每个层都要设置汉旁，对吧？汉旁大小 设置完以后要怎么办呢？就是要要调用的话，是不是设置完以后就可以用了？不是的，要在规则里面 添加添加，对啊，添加到那个， 那个规则里面把那个过孔，然后呢要干嘛？添加进去以后还要干嘛？就是说你你要 到，比如说有多种孔怎么办？可以选择，对吧？在设计的时候选择合适的，你设置好的，对吧？在列表里面选择这个过孔 合适的过孔类型去设计，不要， 就是比如说我们有的时候要需要一些大孔，有的时候需要一些小孔，对吧？这个可以去尴尬他的那个设计过程中的一个类型，怎么样去打孔呢？就是 右击添加，或者呢就是设置那个 ctrl 加单机的一个方式，对吧？去打孔啊。这个就是我们本奖给大家介绍的内容，希望大家能够理解。如果大家对本奖内容有疑问的话 啊，可以进到我们的群里面啊，可以进，进入到我们这个扫我们的助教小姐姐，然后呢让他拉你到我们技术群里面， 好吧？好，我们百鸟内容就到这。好，谢谢大家，再见。
72凡亿电子星期天
01:18:02

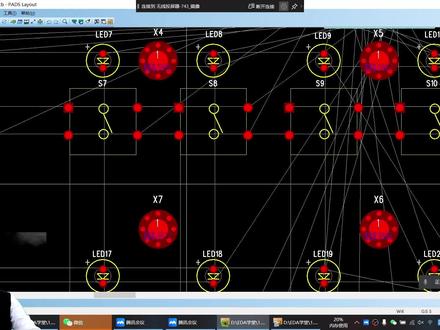

02:12查看AI文稿AI文稿大家好，我是金明老师，接下来我们来讲一下啊 piss 的基本操作， 这基本操作呢，就是啊进行放大和缩小的一个操作，那么我们通常呢是采用鼠标的中间来进行放大和缩小， 那么啊，鼠标呢啊，我们往左上角的方向，按住中间，往左上角的方向来移动呢，就是进行一个放大 啊，如果是往右下角按住中间往右下角来移动呢，就是缩小啊，假如呢啊，我们要来去放大 led 六啊，这个发光二极管的这个七一。好，那么我们怎么操作呢啊，我们在 哎啊，光标呢，我们放在这个啊， led 六啊，这个，比如说汉牌的这个旁边 啊，然后呢我们按下中间，然后再往左上的方向进行一个拖动，小范围的一个拖动就可以进行放大。 led 六的这个啊，焊盘周围的一个界面啊，大家看到没，现在就已经可以进行放大，然后往右向呢就进行缩小 啊，那我们也可以啊，呃，用键盘的啊操作呢来进行放大缩小啊，假如我们要放大这个啊 位置，那么 led 四啊这个位置，那我们把光标放在这个位置，然后按下键盘的配置二啊，一直按啊，他就一直放大， 按一次放大一次，如果缩小呢，就配这个倒啊，就是翻页啊，就是我们这键盘小键盘这里的啊，放翻页啊，放大一页，放小一页啊，进行放大缩小，然后也可以呢用鼠标的中间来进行 啊，按住鼠标中间往左上角啊进行一个拖动，或者是往右下角进行一个拖动来进行一个放大缩小。那么这一个操作呢，是我们在设计中经常会使用的，所以大家很容易呢就可以把它练的很熟。
162深圳教PCB设计的吉迷哥
01:10:17

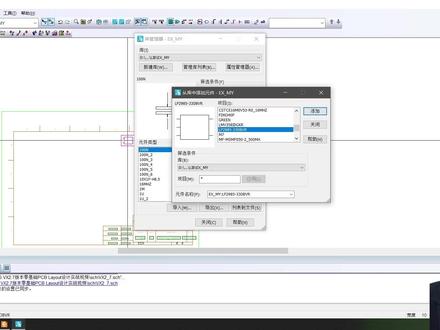

12:37查看AI文稿AI文稿大家好，这里是防疫教育，我们这一讲给大家介绍零基础学习 pads 软件，高速 pcb 啊设计的第八讲，第八讲是给大家讲解拍子 logo 即可软件原理图，添加软件 啊，首先是这样的啊，就是天天元件是什么意思呢？首先我们打开这个 logic， 对吧？ logic 这个组件 打开啊，打开，打开的话就是在我们素材里面的那个 哪个呢？ sch 里面，然后呢有个这个两连击的，对吧？大概点击确定一下这个的话，是我们的那个那名一下，我那个重名一下， 说明你，你这个是原先的，对吧？我就离你就是那个我们要做的，对吧？然后呢我们照着这个，照着这个图啊，我们照着这个图，然后呢来做一些练习， 我们添加一零一，就是我们做的，对吧？啊？卖就卖吧啊，我的，然后呢存一下， 大家看一下，这一页的话是有气件，有那个信号，有连线，对吧？有连线都有， 然后呢就是这一这啥都没有，啥都没有，我们要添加器件进来，要首先要怎么办？首先得有库啊，得有库，对吧？ 那个之前讲的那个库的关系的时候，就是给大家介绍了，我们要添加进来一定要有原件库，对吧？啊？我们要有原件库，要原件库的话首先怎么办呢？ 我们就是给大家新建一个，对吧？嗯， lib 的库， aleib 的库，首先是空的，然后我们新建一个库啊，新建一个库，然后呢新建 对吧？ excel 我的练习，对吧？然后呢管理库列表，把这个我们要操作的这个库怎么办啊？放到最上面，对吧？然后呢这是我们一般在考就是 logo 里面 啊，操作的时候尽量保留这个康本库，然后呢与雷奥的同步啊，这样，这样就不用设置几次这库设置完以后，首先这库里面有东西吗？没有啊，是空的，大家看一下， 点到这个库里面，大家看一下封装是空的，逻辑库是空的，软件是库是空的，然后我们要操作人吧，我们就是之前我们介绍了怎么样去做库，大家可以照着这个图去每个区新建啊，我新建的这一个，其他的我就不新建的，像这样的库啊，这个是常规的，对吧？莫斯管的， 然后呢就是就是这个二极管啊，电容啊，这些一般都是常规的库，常规的库怎么办？一般我们去那个哪里找呢？一般我们到这个自带的里面去找，看有没有啊？ 比如说我要找个电容的电容，其他其实有啊，有这么多种电容，对吧？有这么多种电容，他只是没没有去大家看逻辑库里面啊，大家看电容的电容的有吗？应该是有的啊，私信一下，对吧？ 这个库里面可能没有，在其他的库里面看有没有，就是我们常规的库，这里面就是，比如说这里面啊，看一下来，这里是电容的，大家看一下这个这个电容的，对吧？电容的。然后呢大家看一下，就是这个库里面 看这三极管的都有，一般正常的常规的库，我们那个软件里面会给你就是自带，对吧？大家使用自带的就好，就不用去绘制了，像那个电阻，电容，二极管、三 机管这些都有，像这些 ic 的可能没有，那怎么办？我们就自己手动去创建，对吧？啊，是这样的，所以呢就是我们有一些需要用到的库，我们就保留在这，对吧？ 然后呢需要新建的就自己新建，我们现在呢因为是那个就不给大家一个一个的介绍。我们首先在这个原理土业啊，把这个库呢直接给他拷贝进去，选择原件啊， 然后呢你可以圈一下，或者呢怎么办？在这这个原件，对吧？在这个原件内心这里面选中啊，把所有的选中，按住 shift， 对吧？然后呢右击 保存到库，就说如果我们有一些设计是做好的，我们在做新的设计的时候，可以用已经原有的， 对吧？保存到这个库里面，然后有库了啊，有库了，有库了，以后大家看一下啊，就是你要调哪个库， 一定要在这个元件库里面把它找到，比如说我要调用这个库啊，这个库是什么名字呢？就叫这个 lp 二九八五，对吧？看一下 ale 这个库啊，这个库你看这里有，这里有你才能调用，对吧？一定要在原件库里面找到他，找到你需要调用的库，对吧？ 然后呢调用到这一页，调用到这一页要怎么调用呢？你首先要找到他，然后呢就是有的时候你有有东西，然后呢这里显示啥都没有，那是怎么回事？因为你做筛选的时候啥都没有，然后呢你一定要把这个筛选搞一个这样的符号，然后呢按一下恩特，对吧？ 他就出来了，对吧？这就有了，这只是一个育人啊，你这里是个筛选框，你千万不要筛选，对吧？然后呢你要调用那个器件怎么办？ 家用就是我们在做这个设计之前，我们还是再再给大家讲解一遍，就是一定要把这个选项里面的这个常规设置啊，这个三格、四格五十，对吧？ 这个五十或者一十比较好，十的倍数最好是五十的倍数，把它设置好啊，我这就不设置了，对吧？ 然后呢？设置好以后，然后呢？你点这个啊？点这个点这个怎么出来的呢？他可能没有，你看这关了， 你可以先点一下这个原理图编辑工具栏，点一下他，然后这边有添加原件，你点下他，点一下他以后，大家看一下啊，就是我们要调用哪个呢？要用这个 lp 的这个，对吧？啊？ 这个一定要找到对应的这个东西，然后呢在这里点击添加按钮，点击下他，然后呢放置到合适的位置，放置到这，对吧？他就出来了，大家看一下就添加进来了，然后我们还想点点击啊，比如说想那个添加一个电容怎么办？ 假如说不是这个库里面的，让我们可以也可以换一个库啊，也可以换一个库，比如说我要这个库里面的，对吧？这库里面的我们刚刚说了，这里面有电容，对吧？ 这里面有电容，你就也可以选，比如说我选这个电容啊，连你你也可以添加，就是啊，这个就是可以换切换酷路径的啊，酷路径这样的，然后呢就是我们的那个器件一定要注意啊，一定 要注意你的那个要找到这个原件跟逻辑库啊，一定要找到，找到他一有的时候就是在我们库里存在的，我们才能调用啊，是这样的，好，这个就是元气间的调用啊，我们其实可以调用多个啊，调用多个 再吊用，对吧？呃，我再换个，换个这样的，我想去这个库里面吊用点一下应用好，这库里面多出来了，然后看哪些有啊？你可以查看啊，这里面的都没有吗？好，这里这库不 缺一些东西啊，比如说你要添加这个好，添加进来，对吧？我可以添加两个，三个、四个、五个添加进来都可以，对吧？这个添加的功能就是这样的啊，就是这样的， 好，这个就是我们添加的功能，然后呢我们也可以删除啊，觉得这个比如这个气垫不要了，然后怎么办呢？右击它可以移动啊，我们可以删除， 然后呢又少了又可以添加，对吧？这个添加跟三十五添加完以后你可以点保存，点保存好，点保存 好，这个就是我们本奖给大家介绍的内容，对这个器件进行添加啊。我们来回顾一下，要添加器件首先要怎么办啊？首先要怎么办？ 因为我们有的时候呢老会出错啊，就是我给大家在那个把逻辑理一下，首先要就是你要做一个事情，就是不要一上来就干，对吧？ 首先要那个库，对吧？要指定库，这库的话你你的那个期限在哪个库，你就一定要调用哪个库，对吧？然后第二步呢，就是在那个选找库的时候一定要注意这个筛选， 很奇怪啊，打不出我要的那个十五万摔，对吧？ 算了，这还有个草字头啊，我一般是打五比的啊，打这个拼音经常打不出来啊，要注意这个筛选，筛选的话一定要用这个信号，对吧？用这个去筛选这个呢，就是说显示我们所有的那个哭的内容啊，注意筛选。然后 第三个呢？就是啊，第三个就是我们常规的库，对吧？常规的， 常规的库怎么办？比如说 哪些呢？电阻，电容，电杆，对吧？这几类的，什么二极管啊， 三极管啊，对吧？然后莫斯管这些这一些器件啊，都是我们常用的，常用的话一般我们怎么办？调用软件里面的啊，调用软件自带的， 别自己去做啊，别傻傻的自己去做啊，你做的不一定标准， 就用软件自带的库啊，在哪个位置啊？在哪个位置？大家一定要去那个去找到他，在大家看一下这个路径啊，一定要看看清楚，就是在这 这个位置嘞， mantagraphic 这个，这个文件夹底下，这个，这个，这个，对吧？去找找到他啊，去钓鱼进来。好， 大家就是这些需要注意的啊，希望大家能够理解。好，那我们本讲内容就到这，如果大家对本讲内容有疑问的话，可以加一下我们这个微信啊，加一下我们这个微信， 扫码加微信，然后呢进入到我们技术群，我们那个技术群的话有技术老师在值班给大家答疑，好吧啊，也可以扫扫码加入我们那个防疫 那个 pcb 的公众号啊，大家关注这个公众号，公众号的话每天就是给大家提供一些行业列的知识啊，知识 也可以关注公众号，以后也可以继续入群啊，也可以入群啊。好，那我们讲，那我们本讲内容就到这，谢谢大家，再见。
