光伏组件接地带刺垫片安装方法图

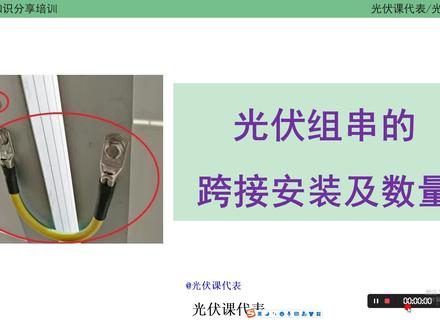

大家好，我是光伏课代表，今天呢统一给大家答复就是光伏组件的跨接啊问题啊，以及这个跨接线怎么去安装的事啊，主要集中的两个问题。第一个问题就是光伏组件之间，就光伏板和光伏板之间要不要做跨接 啊？第二个呢就是跨界啊，这个数量大概怎么去算啊？第一个问题啊，光伏组件和光伏组件之间是需要进行跨阶的。第一个我们先讲为什么要进行跨阶，首先说我们光伏电站其实是呃， 可以把光伏组件的边框作为一个接闪器的，大家可以查一下，这种相关的规范他都有明确说了，可以把光伏组件还有光伏方阵的金属边框作为一个接闪器，如果你作为一个接闪器的话，肯定要把光伏组件全部连上去，光伏组件和光伏支架之间要有非常可靠的一个连接，光伏支架和 接力接力装置之间，嗯，那也有一个可靠连接。如果说你这个呃是在屋顶上的话，那通常情况下国服支架，嗯，会通过接力体跟我们屋顶上的一个接闪，呃，就是那个接闪带连上去，或者是跟屋屋 建筑物原有的这种啊，接接接地，接地网连上去，如果说你要是地面的话，你可能会跟接地级什么东西要连上去啊？所以说第一个我们必须要 跨级，那有可能别人会问，比，比如说你这个铝合金啊，你这个光伏组件本来就是铝合金边框，那铝合金边框，铝合金边框，那我不管是通过压块连接也好，还是通过螺栓连接也好，他不是连在一起的吗？ 其实这个时候就是因为我们光伏组件是一般这种铝合金，它外边有一种氧极氧化的一个氧极氧化膜，这个氧极氧化膜呢，导电性并不好，所以说我们是需要单独有一个跨界线来保证 两个组件之间是可靠的一个跨接的啊，这是为什么要装第二种，大概有什么方式？通常情况下我们建的大概有两种方式，一种呢是大家最常见的这种采用跨接线， 就是第一张图片啊，这张图片就相当于光伏组件边框上面会有那个接地的一个螺栓孔 啊，接地的孔，然后通过螺栓还有一个黄绿线就把它串起来就行了，这样相当于每个组件和每个组件之间他都有一条线来跨接。那很多人可能就问，我们建的功夫电站顶上没有这条线，那有可能是第二种方式啊，就采用这种防雷的一个穿刺片， 这种穿刺片跟这个线是一样的，他也是想办法把这两块组件之间导通，只是说他的，嗯，实现方式不一样，比如说这是某一种型号的一个穿刺片啊，穿刺片形式非常非常多。嗯，大家可以到网上去搜一下，我这个呢是在网 网上就找了一款给大家演看一看啊，这个，呃，川字片大概是就是一个薄的啊，这个东西啊，他是压在这个中压块下面的啊，这是一个中压块，中压块这边是压一块组件，然后那边是压块组件，然后这个川字片底下有很多这种毛刺，这种尖刺啊，这种尖刺光伏组件 啊，压块把这个光伏组件压的压下去之后呢，这个刺会穿破光伏组件，呃，铝合金边框的一个洋机氧化这个膜， 人体氧化层，那这样的话就可以实现这块组件和这块组件一个很好一个导通了。据说为什么要装第二种呢？就大概是怎么去估这个量，这种方式通常我们每块组件 每两块就组件和组件之间要连接，通常你可以按一块组件一根线啊，这样这样来大概一个估算，如果是穿刺片的话，通常 是在所有的压块下边，所有的中压块下边，他都要装这种穿刺片，那比如说一块组件他会有四个压块，那一块组件呢？他就有四个穿刺片，但是平均起来的话，相当于一块组件是两个穿刺片啊，一个组件两个穿刺片啊，一个压块一片。 嗯，大家通过这种方式就可以简单的去估一个量啊，具体到一些详细的一个内容的估，你们可以查一下一些光伏，一些相关的防例规范，这里面都写的会比较清楚啊，这里就给大家解答两个问题。

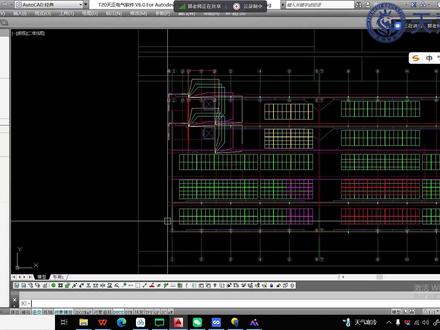

这是我们用原来的这个进行一个绘制，你新建的线型，通过这个新建的线型去绘制，可以看得出这上面就有这种接地线，我直接接到这里面绕一圈，这个地方怎么回事？ 正立不齐，假设，我们假设这里正立是齐的，我们直接这样接齐，绕一圈过来，这不就主正列就行，这样就主正列就形成了。我们来测量，这里面有一个规范，你超过二十五米，如果你超过二十五米，他移 移增加一条这种纵向的，我们来量一下它是多长？二十七米，那此时我们在这里增加一条主正列的这个地方到这里我们也直接增加一条，看一下怎么去增加。好，这样直接拉过来也可以，因为是 你这样接过来，相当于是你的这个支架跟这边的支架是相连接了，这样表示也行，看一下这个地方是没有给我们，就是我看一下大概多少米？二十七米，二十七米，这里我们就不增加了，这里其实也可以在这里边增加一条，也可以这样增加一条， 这里我们就不增加了。好吧，这是我们一个主正列与分正列的一个设计，你中间的这种正列与正列之间的也要增加，这样连接起来， 因为有的施工队他看病看不懂，你只要这样连接起来一条就行，连接起来 这个与组件与组件之间他是有一个穿刺垫片，这个穿刺在垫片的图我是暂时没找到，可能到了现场会能看到，再说我在这里没找到。我们这里面接完这个主正链之后，好，那我们来 做引下线，这个引下线是我们一般是引在他原来的建筑的接地网，一般是在这样的，在墙上 一般是在他这个墙上。我假设在这里，这他原来的墙，这都画的有点多了。他是接到他的墙上，这是我们画成他的 变个颜色，假设这是他的原来的墙。那我们到这里，接到这里，接到这里，这里画的稍微有点不形象。好，接到这里，中间这里再接一条，以下点，他这个 并不是很复杂，你直接接到这里，我们用天正里面的基地 来表示一下。防雷基地这边有个已下线的，下线的防雷基地 自动威力没有，怎么可能没有，我来看一下，稍微等一下，我找一下。天正里面，我有印象的便配电视，这样我我不找了，他实际上就是这样的，我来手搓一个，手搓一个。好， 他实际上是一个这样的一个标志，大概是这样的，就是这样的一个箭头，你把这个给标上，标到每一个接地仪器上，这就代表你的影像点。这个地方也接一个。谁的麦闭一下，没有问题的，同学，这谁的麦闭一下。好，接到这里。 这是我们一个混凝土屋顶的一个防雷接地，已做完了，设计完了，实际上我们还有那个叫 接地线，其实通过这个也可以只进行一个防雷接地的设计，他这个是直接设计好的。 我我们这里面来假设一下，这是一个彩钢瓦的正例。好，那这是假设一个彩钢瓦的正例，其实彩钢瓦的更简单了，彩钢瓦的直接绕一圈，刀轨与刀轨之间相连接，接到我们的两边的 c 型钢上， 原有屋顶的 c 型钢上就可以了，这一块我们删掉夹在这里，在我们的天正里面，如果用同用天正的同学可以打开这个天正，里面有个防雷接地， 选择这个接地线你就不需要去单独去额外去建你的线形什么的，它本身就有的，我们直接可以完成。这里面有个防雷接地的图集，图集是通用的，在通用的建筑 这个配件里面是基本上都通用的，直接可以拿过来用。你看我们自己画的线型其实跟他的还是不一样的，这是他的签证本身带的，那如果是我们的 彩钢瓦的正链，你把这个导轨我来画个简单的导轨，他这个导轨是这样的，我随便选个线型，你们选的时候一定要把这个线型给建好， 不然到时候会很麻烦。直接这里我家是直接贯通的，当然这个支架它是有的地方是断开的，我像我们这种走到的通道的地方它是断开的。

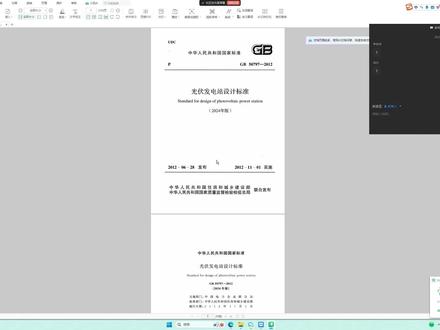

咱们先看看光伏发电站设计标准，这里边对于防雷的接地的一些要求，他这个还没有单独的章节，过电压和接地四十三，是吧？四十三，四十三页用了比较少的篇章啊。 首先光发电站的设计和装置的防雷设计，过电压保护和接地应符合现行国家标准交流电气装置的过电压保护和绝缘配合设计规范， 还有一个交流电气装置接地设计规范，还有光发电站防雷，光伏发电站防雷技术要求的规定，是吧？首先第一你看它这个光伏发电站建筑 物防雷应符合国家标准建筑物防雷设计标准。一会咱们说啊，这个规范完了之后，八点八点三的光伏方 镇场地内应设置接地网，接地网除应采用人工接地以外，还应充分利用支架基础的金属构架。第四条是光伏方阵接地应延续 可靠，接地电阻应小于四五。八点四点五光伏方阵的下列应符合下列要求，这个咱们在一点说，首先我先说啊， 这个接地电阻有什么要求？为什么老说这接地电阻的事，原理是什么是吧？比如说这个怎么说？咱们这个屋屋顶上有一个光伏光伏方阵，好吧，这光伏方阵呢？当发生啊，发生什么？ 发生这个我觉得感应雷的时候次数肯定是概率很低的啊。如果，比如啊，发生漏电了，这块发生漏电了，一旦发生漏电，因为咱们接地啊，他这块有个接地的，接地都是四欧姆，是吧？四欧姆，也就是说一旦发生漏电，我人摸到这了， 人摸到这了，因为什么呢？因为我这是四欧姆。四欧姆这块有电压，有电流，是吧？电流都有，那你说我这块既然有电压，我人也是电阻啊， 二人也是电阻，他分的电流是不是比较大了？电流小的话，我分流比较大呀，对不对？相当于什么呢？这块有个电压，之后这块又有个电阻，这块是正，这块是负，这是二一，这是二二。 我们知道啊，这二二就是人的电阻啊，咱们人也是阻抗，是吧？人也是电阻，假如说你这个是四欧姆，假如说你人是四欧姆， 我接地也是四欧姆，那他俩就各分一半。如果说我这是很大，比如说这是一百欧姆， 那他分的流就很小啊，这油一百一百除以一百，他是电压的话，那他只留过一安呢，如果你四欧姆，他留过二十五安呢，对不对？那他就什么呢？是吧？他流过电流就大， 而对我们啊，人的心脏对电流就大，而对我们太大啊，人就被电急了， 说把这就被电死了。因为我的接触电阻很小，我大的部分电流都是走了，都是走了之后，我人体接触到流过电流就比较小，所以他这个是为了一些人身安全。当然这个四欧姆 怎么说呢？我觉得啊，他是沿用了一些其他的规范的一些数值，他没有这个明确的规定，其实我们就是要求这个值啊，为什么是什么这个值？为什么四欧姆不是五欧姆呢？是吧？这些值咱们是沿用的一些。 呃，就是前苏联那时候他们的一些数值啊。我觉得这个仪器并没有那么可靠啊，当然对于咱们设计来说，我觉得那个东西就是我光伏电站画好之后，是吧？我的说明中写一句话，光伏接地应连续可靠，接地电阻应小于四。 oh， 我们把规范上规定的数值写出来就可以了。完了之后咱们重点看看第八点，八点五条啊，就这条，光伏组件啊，组件支架的接地应符合下列要求，第一条， 组件的金属边框以金属支架间应有可靠的连接的连接措施。其实这句话咱们一听，感觉有点问题啊。首先金属边框以金属支架，你说一般来说连接的比较好，对不对？是吧？ 你说你金属跟金属之间，他本身都是导体，那连接还能不好吗？是吧？那他为什么要重复一个？因为第一啊， 光伏的金属边框，它是这种类似于铝合金那种形式的，它表面容易氧化，形成一个镀层， 这个层呢，它的电阻就比较高一些，接触就没有那么良好，所以说这种我们怎么办？一般来说组件跟组件之间，我是吧是通过啊，四平方的毫米线，也就是什么呢？这个是一块组件。
