盈建科怎么查看哪个基础承载力不足

呃，用户问到这么一个问题啊，就是他看这个地理承载力的时候，他说我这个成台底下全部红了啊，那么一看的话呢是这个承载力潮线， 呃，真的真的你只有一百八，真的真的你只有一百八，但是装的话他说是没有问题，像这种模型到底，呃可不可行？嗯，他说实际上我这个成单下面 这个土比较软，根本就承受不了这个两百四十多的一个力，只能承受一百八，呃，实际上可能大概估算一下也就只能承受个一百左右吧。呃，那么这个程序的话他说这么去弄的话是不是有问题 啊？那么实际上这个情况呢？首先就查看他的这个钢度啊，桩的钢度和集装系数，集装系数是土的钢度吗？那我发现他是一万啊，一万， 那么我们知道这个既然，那我们就把这个集中系数给他调小，因为这个力是随这个钢度分配的吗？我们把这个东西调小的话应该这个力可能就会小一点，然后其他的力当然不会丢失，他会走到桩上面去。呃，那么我们看这个一万啊， 他本来是一万吧，那调到两千五，调猛一点好，全部换成两千五了吧，好，看看有没有变化啊？好，两千五什么都不做，直接算一遍好，算完之后呢？呃，再看一下刚才这个地方， 哎，你会发现这里好很多了，好很多降到了一百左右了，降到一百左右了啊，当然这个地方还是五百多，他是不是这几根不一样啊？啊？应该是另外一个吧，这几个 两万呢？他是这个我的小的两千五吧，应该是这个原因，同样的好，调好之后我再看一下这个地方， 哎，全部好了，那你看都降了一百左右了，都降了一百左右了，那么也就是说你这个集装系数你如果拍的准的话，那么基本上结果就是趋于你的立项结果啊，当然这个装的话也没问题啊，装的这个力可能法力会加大一点，因为，呃，承担上面的力卸掉了之后力不可能凭空消失嘛，他肯定是落到装上面去了 啊，这样的话就是没问题的啊。那么就说对软件来说，他这个钢度和集装器数他只是一个入口，就是您可能想要调到一个什么数值啊，他可能都可以给你调出来，那么也就说这个集装器数这个玩意呢，他也是通过一个实验数据来得到的，所以说，呃， 如果有实验数据情况下，我说的是真实实验数据，那么这个结果也是比较才会接近于真实情况啊，是这么一个情况。 呃，那么如果没有经验的话呢，可以在这里大概参考一下，这里有个大概参考值，这边有个范围，这里有个范围。

呃，用户咨询就是如果有一块大的滑板，然后有不同的区域要设置地承载力，那么以前的版本的话是可能要分两块或者是三块滑板来分别设置三个区域或者是两个区域的一个地地承载力。 呃，以前的话可以在这个地方啊，第一次能力可以在这个地方修改啊，对，整个滑板也可以在参数这里来修改， 参数打开之后呢啊，在这个地方也可以修改。 呃，现在的话呢，实际上您可以就是假如说我这边弄一块大的滑板， 可以用一块法本来模拟标图，统一修为一下标高负的一个 三米三吧，现在只要借一块罚款的话，你在前处里有个这样的功能。 呃，这个地方修改板元的地级成员力，他就可以按照板单元的方式来修改地级成员力，比方说我这一部分一百八，我另外一部分二百二 啊，我假如说我这一块是二百二，那么我这种高亮蓝色显示的就是我自己修改的，假如说我另外一块区域我是二百八啊，那么他就会当然你可以把它弄成不同的颜色吗？不同的颜色，这样的话你就好区分一点， 这边的是二百八，然后您点一下这个填充，然后他就会以不同的颜色来显示这个区域 啊，这样的话就可以单独一块滑板来分不同的表出一块大的地下室的滑板，那么你就可以每个地区的一个地下室的这个土质不太一样的情况下就可以用这种方式来修改地铁指南力。 呃，当然还有一种情况就是说您可以就是说因为现在有的这么一个功能吗？有的这么一个功能，你可以先滑板分区，你把滑板分成不同的颜色，比较缺一 啊，区域二，要不然不区域三，那么区域一的话，我想说的是这片区域是区域一，区域二的话我是这片区域是区域二， 然后区域三的话呢，我是这片区域，我是区域三，等等啊，有了这些区域的话呢？然后您可以就是说你在修改第一层你参数的时候，你可以用区域的方式来修改第一层的力，比如说我一百八， 我是选择区域三，然后点确定，然后区域二，我写个例在哪里啊？打个勾，然后比如说二百二 确定，然后区域一，我再修改一下地址能力，然后三百点确定。好，这样的话我再去看一下这个地址能力啊， 这样的话二百二，一百八呢？一百八，然后这边的话我还修改了一下，这边是一百八，然后有一片区域我是修改了三百呢，这边我是修改了三百，这样的话你也可以通过这个 呃区域的方式来修改第一次来历，就是在这个地方先把这个滑板设定一个分区啊，然后在这个分区这里啊设置第一次来历，那么他也会根据这个分区来设置不同的第一次来历啊，这两种方式都是可以的。 大家如果觉得我的视频对大家工作有所帮助的话，在关注我的同时也可以关注一下我的抖音号，谢谢大家。

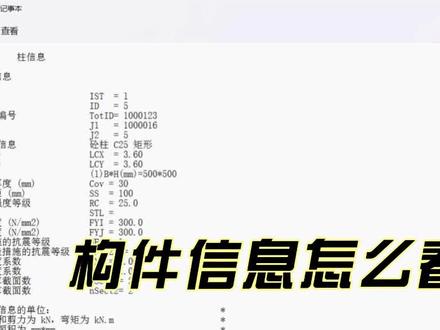

我们来看一下这个构件信息啊，然后呢这里边呢，首先它是分成几部分的，第一部分就是我们的这个基本信息啊，这边给大家解释一下，就是关于这个长度，还有这个长度系数， 它分为 x、 y 两个方向，但是需要注意这个 x 和 y 并不是延 x 或者延外的方向，它是绕 x 轴，比如说我们，嗯，给大家画一下， 比如说一个柱子啊，我们举个例子，比如他是三百乘五百的这么一个界面，那我们定义的时候，我们定义他的宽是三百，就是他臂边是 三百， h 边是五百，那么他的 x 轴呢？他的洁面呢，就有一个局部的标器，沿着 b 边啊这个方向，这个轴就是 x 轴，沿着 h 边的这个方向呢就是外轴。 看这么一个关系，那么我们在确定这个长度的时候呢，我们输出的 x 长度并不是沿着 x 的长度，而是根据你的右手螺旋法则绕 x 的长度，也就是说他是这个方向的长度， 那么外轴也一样，他是螺旋法则是绕外轴的长度，所以可能这个输出的这个数值刚好跟大家理解的方向是相反的，输出的 长度呢，刚好是沿外轴的长度啊，这点是需要大家注意的。那么同样呢，我们的这个长度系数也是一样的规则。那第二部分呢，就是我们的标准内力，那这块这样我们就需要解释一下这个内力，什么叫标准内力，什么叫组合后的设计内力。 标准内力呢，指的就是我们原始的计算结果，我们知道在反应普法计算中呢，咱们采用的是线性叠加原理，也就是说我们先算每一个单工框下的内力 啊，那我们一般会分为恒载、火载、地震风和载，那出此之外可能还会考虑消防车，还会考虑我们的一些吊车喝载等等。那我们首先要计算单个公况下的 效应，那这个标准能力输出的就是单功况的内力， 那我们会注意到呢，每一个内力呢，他会有两行数，比如说我们以这个 x 地震为例， ex 代表就是 x 项的地震的效应，那么在这样他会输出两行 前边呢，第一行有一个星号，第二行是不带星号的，那这个在我们的文本里边也有详细的解释，就在这前面加星号表示调整前那里， 也就是说这行是不调整的，是我们力学计算得到的原始结果啊，就是这个数值。那么对于单共框内地来说，我们需要调 调整什么呢？比如说我们地震的话，调整就是简中比纳尔维尼调整啊，薄弱层的放大，还有双向地震的调整啊，主要就是这些。那么对于啊丰和的来说， 丰和仔其实在这呢，我们可调的东西很少，所以基本上你丰和仔在这就是调整天调整好都是一样的 啊，咱们对于呢，我们那个承载力的那个一点一倍放大的那个呢，我们是在组合的时候去调整，所以说在这样他是不显示承载，最主要的就是调服啊，棚载的话呢，就是调服， 火仔的话呢，就是我们的火仔折剪温度喝仔，我们在参数中有一个混凝土的虚变折剪在这呢，我们会去调整它的这 个虚变系数，也就是说呢会有第一排呢是没有考虑虚变折剪，第二排呢是成了这个折剪系数后， 那么就需要注意在这里边他不同的功放调整的信息是不一样的，那在这个文本中他并没有明确给出是调整哪些，所以说呢，需要咱们自己去判断， 然后再看第三部分，到了第三部分的话呢，我们就得到他的组合后的内力， 那么到这得到这个内力呢，就是设计内力，所谓设计内力，就是他根据我们现行叠加原理，对每个单工框内力呢呈上他的分箱系数进行叠加， 同时这个叠加后的内力呢，我们还会考虑他的一些这个设计内力调整啊，那么具体调整系数呢，在这都有显示。所谓的设计内调整，其实就是我们的强减啊，强强弱梁，强减弱安这些调整系数， 那么他是在左后去调整的，所以在这输出在我们的左后内力中呢，他并没有输出调整前的那力值。 那这也就是为什么我们在计算的时候，你直接把你的单空框内力呈上分箱系数进行叠加后，是得不到这个组合后内力的， 因为我们只输出了调整后的组合后内，你需要同时还需要考虑上这些啊，强弱梁和强幼儿园的调整系数，那注意在这里边他这个系数其实都输出在这 这里边他是分两排输出的，第一排输出的就是我们的这个调整前，就是我们的这个标准内力的调整系数，你看这里边我们看啊，有这个啊， libc， 那么在前面这是有解释呢， 那这个 jzz 呢，就是他竖向地震的调整系统， 还有我们的这个零二 vx， 零二 vy， 就是他的零二零点二 v 零调整。那么第二排输出呢，就是我们的强度量强电路啊，就是设计那一调整， 那我们看的时候就按照这个规则去看就可以。第四部分的就是我们的 喝仔组合，那么这个喝仔组合呢，其实，嗯，你可以去看一个总揽，因为他并不是最终的组合，什么意思呢？那么对于这个组合的时候呢，我们在这只输出了常规的组合类型，比如说我们以丰和仔为例啊， 有时候我们会考虑横风向风阵，但是在这里边我们并没有看到有横风向风阵参与了组合，所以说他其实呢这个组合包含在了这个里边。 再比如说地震也是一样啊，我们在这个地震组合里边呢，并没有考虑这个偶然偏心的情况，那么我们算一个 x 向地震作用的时候呢，实际上它里边包含了 x 向正片和 x 向负偏三个组合，最终是取包落的一个 结果，还有一个就这里边没有输出我们自定义工况的信息，你如果想看我们这个构件的一个完整的组合里边的话呢，你就需要往下拖，拖到第六项， 第六项这里边输出的就是最完整的组合，就是你这个构建实际考虑的哪些组合在这都会输出。那么返回来我们再说这个第五项啊，这里边呢就是我们的各个组合算出来的设计内力啊， 这个设计内这个内力也是经过啊，这个调整后的内力啊，所以说这个设这个组合后的调整前内力咱们是找不到的，他没有输出，那对应了这里边呢？我们看到他会有，比如说一号 组合会有四个数，为什么会有四个数呢？你可以看一下，首先他的洁面分为一和二，对于柱子来说呢，他就算两个洁面，一个是顶洁面，一个是底洁面， 那么如果说你换成粮的话，他这也会有一二三四五六七八九啊，他是一根粮，会分成九个段面，那就会更多，那为什么他有两组呢啊？一二一二为什么有两组呢？那么就需要下来看他这个组合列表了， 那么对应他具体是哪一个组合，你就需要对着去数一下，这个有时候确实会麻烦一些，比如说这个二就有很多， 怎么办呢？你就要数一下，我们看这一排，这这一组啊，这一组 他具体对应哪个组合？那就是，嗯，二四六，那就是第三个，相应我们就到底下这找到这个 二号的第三，第三条组合就对应这个组合下算出来。

呃，下面呢来给大家聊一下咱们这个地质资料如何导入，那么四点零的这个版本地质资料是单独弄了一个卡片啊，进来之后假如说我把我准备好的这个地摊图啊放在这里啊，这是我的地摊图啊，这边的话是地摊的一个跑面图啊，跑面图， 然后我就读这幅图，这边有一个叫做，呃，导入平面图，导入旁边图啊，加上我首先导入平面图啊，点开导入平面图之后呢，他会要我去找这个平面图，我去找这个路径给他。好， 这个平面图有点大，可能要等于定的时间。好，平面图打开之后呢，呃，我就这边有三个东西，平面孔点编号要点一下，孔里面这个是十号啊，这个，呃， 然后这边的话孔点的位置啊，孔点位置就点这个吧，平面孔点标高啊，平面孔点标高的话，呃，这个你也可以点这个三十三点九吧。是这个 啊这个啊，好，都读进来之后以选图形可以看得出啊以选图形可以看得出啊，就是这个 红点的这个信息都已经进来了，然后这边的话已经读完了。之后呢，你就点击这个呃生成定的数据吧，生成定的数据呢，你看红点和他的标高啊，他都已经进来了，然后这边的话 啊，这是图层标高，图层标高的话这个好，是不是啊？平面同龄标高是不是图的有点问题啊？这个如果有问题的话，你再到时候用这个删除命令给他删除就可以了。这边的话就先， 呃先看一下，大家看一下啊， 空间比较高。好，可能是个红色文章，我重新读一下吧。 删除啊，把这个删除之后好，可以了，然后我重新读一下吧。呃， 带选图形里面去，然后我读这个红色的看看啊，读这个红色的里面红点标榜读红色这个 一线图形。这个好像是的。啊啊，这样的话就然后再生成电脑数据看一下啊啊，这个好像是的，对，没办法。好，然后点确定这个审核成功了。好，然后这边审核成功之后呢，你就退出导图就可以了。 好，退出导图之后，呃，然后呐，这个图 就已经出来了，这个图就已经出来，这是平面的数据，然后你再去倒跑没图啊，点倒跑没图，他就会有一些跑没图的数据要你打啊，打开这个图嘛。 好，跑面图数据打开之后呢，然后这边的话就是有一些啊，跑面孔点编号啊，跑面孔点编号是这个编号吧。好，然后跑面孔点标稿，跑面孔点标号就是这个吧啊，然后住孔孔柱线 这个竖向的线，然后旁边图层编号，图层标一个这个白色圈圈，然后图层的标高，图层标高是黄色的，然后图层分割线。 这图层分割线啊，都读进来了，以选图进看一下，检查一下啊，没什么问题的话的。这些每个元素都有啊，每个元素都有。好，有了这套数据之后呢，然后生成第三数据啊，省去这段 生成啊。好，你看一号空点土生号，一土生号和压成号啊，就是那个，然后每个图层的标高啊，图层标高都在这里，可以对应上啊，都已经识别了，识别成功之后退出导图。 好，基本上这个任务应该就已经完成了。啊，任务已经完成了，我看一下这个啊，图个稍微图，看看，图个稍微图已经按照我的这个要求已经给出来了啊，出来了。 然后你这个如果觉得这个平面的这个位置坐标不太合适的话，你还可以去平移对位吗？你可以把这个整个移动一下吧， 地摊，地摊这个是可以移动的啊，可以移动的，然后每个空间如果有有数据错误的话，你还可以用空间编辑其他的方法去编辑他就可以了啊，这个就是我们这个地摊资料如何导入 cd 的方式啊？ 你会用水笔倒进来，就这么去操作 啊。同时这里再补充一点啊，就是刚才生产的这个地址资料是放在这个项目部落下有个 d 康 dw 机独图数据文件啊，他会生成这么一个 csv 的一个赛尔可以编辑的文件啊， 这样的话，如果你觉得这个标高，嗯，读技能如果和 cd 上面有出入或者是不对，你还可以在 excel 里面可以进行。呃，这个二次编辑可以进行二次编辑。

大家好，欢迎大家观看影剑科新春公开课，今天为大家准备的是施工图常见问题的分享，这里为大家准备了五个施工图的常见问题，下面我为大家逐一进行讲解。 第一个问题是量施工图内里与 county 比验算，相信大家在量施工图校审的过程中啊，经常会遇到内里抗比验算不满足的这种情况，那么我这里给大家准备了一个实际案例，来进行一个分析和解答。 首先我们来了解一下量内率抗力比的一个概念，主要来说呢，它就是啊，在这个基本组合下，这个量弯距包落值与施工图中啊量重金 配金抗力的这个比值，那么比值如果大于一，他是不安全的，越小呢，安全储备越高，接近一啊配金是最优的。 那么在施工图啊，选出这个十配钢筋后，会自动验算这个耐力抗力比是否满足要求，那么如果不满足要求呢，我们需要啊增加这个实配钢筋啊，满足这个耐力可与抗力比这个要求， 那么为了保证了这个计算配金与石配钢筋的这个一致性啊，我们石配钢筋啊增加也是有限度的，那么目前控制在这个石配钢筋啊，不大于配金面积的这个一点一倍的这个范围内， 这个一点一倍呢，我们是根据这个康规啊，六点二点二条中的这个 m b u a， 那么我们在计算的时候啊，因为取的是一个标准值，那么在设计 的时候呢，我们又取的是设计值，所以呢设计值与标准值他啊大概呢是啊，一点一倍的这么一个关系，所以我们这个啊是控制在这个一点一倍的这个范围内，那么如果啊放大一点一倍仍然不满足内率与抗力比，这个要 此时通常说明这个梁的洁面他可能就是过小或者是钢筋排数过多，那么对于这种梁呢，我们需要调整，那么洁面设计或者呢增加这个混凝土标号啊，我们是建议这么调整， 但是呢我们的软件啊，这里需要大家注意，就是我们如果耐力抗力比不满足，我们软件啊不会是自动啊啊来增加石配钢筋来满足我们这个耐力抗力比验算的一个 笔值。下面我们来说一下影响施工图耐力 calm 比不满足的原因之一。那么我们在程序在计算配金的时候呢， 是假定的这个钢筋面积啊来反算的承载力，那么在计算的时候呢，程序默认按照这个固金直径为十啊，重金直径为二十五来进行计算的， 那么这样呢就有可能导致我们这个计算时候这个钢筋啊比这个我们实际啊石配这个钢筋啊要大，那么计算的内力抗力比呢，是按照啊石配钢筋来进行计算的， 我们通过下图啊这个考虑受压钢筋石混凝土受压区高度的计算公式来进行一个验证。那么当时配重金 这个直径如果是小于二十五的时候呢，我们都知道这个 a s 及 a s 撇，那么它会相应的减小，但是呢 h 零啊会随之增大， 这样呢就有可能造成我们这个下图啊就是考虑刷去钢筋时啊这个根号内的这个结果啊，他会变大，那么从而导致我们这个差值啊，会变小，也就是我们这个刷去高度那么会变小 啊，我们大家都知道啊，通常情况下我们这个刷牙区高度是大于等于我们这个二倍 i s 撇儿的， 那么如果啊我们这个刷区高度小于这个二倍 a s 撇呢，我们根据这个六点二点十四条啊，这个规定，我们此时呢就需要啊用这个六点二点十四条这个公式来进行一个验算 啊，通过这个公式我们可以看到就是呃，此时我们就已经不考虑这个混凝土受压区的一个贡献了，仅是啊考虑这个受拉区钢筋来提供这个承载力，所以呢就是会出现这个啊耐力抗力比不满足的一个情况。 对于我们程序假定的这个估金及重金直径呢，我们可以通过这个构建详细的计算书啊，可以查看的到前面是我们这个保护层的厚度 啊，这个是我们固金的直径，这个是我们重金直径的一半，那么此时啊他们相加就求得了我们这个 a s 撇的一个具体的结果。另外呢我们想查看这个内力抗力笔计算书呢，可以通过我们的量施工图中这个拍金 面积显示啊，这个面积显示，然后点击内力抗力笔计算书，再点击我们这个相应的量啊，就会输出我们这个计算书了，那么这里我们也可以看到，就是如果我们这个 啊，我们的刷区高度小于这个二倍 a s 撇的时候呢啊，我们这个用到的一个公式啊，会给这大家在这里一个一个罗列，另外啊也会输出啊这个结果， 那么影响这个耐力抗力比不满足的原因二呢，就是如果您这个参数中啊还考虑了这个矩形混土粮，按这个考考虑楼板一元的梯形粮配金的话，那么此时啊对于这个耐 内抗力笔验算呢也是有影响，那么它呢它主要是体现在这个 b f 的区别上，软件在四点零以后的一个版本呢，在内力抗力笔验算时呢，会考虑这个一元的一个影响。 我们这个前处理的就是我们在上木结构计算的时候呢啊，是假定按不大于这个每侧三倍板，后来考虑的这个一元宽度就是我们勾选这个时候呢，我们这个上木结构计算的时候呢， 是不大于啊版后三倍范围内的版一元来作为他这个啊一元的一个宽度的，那我们的施工图呢，是按照这个混规啊这个表格五点二点四来考虑啊一个一元的宽度的，那所以呢，这个两两者这个取值啊 可能就会不同，所以呢他就可能造成这个受压区高度的减小，使这个内力抗比不满足，那么我们这个可以也可以回头来查看这个公式，那我们此时如果这个 b 啊他如果是 增大的话，那么可能也会造成这个啊刷区高度的一个减小， 那么我们也可以通过构建详细的计算书啊，和我们这个内力抗力比的计算书进行一个对比 啊，这里我们这个洁面量的一个洁面尺寸呢是三百乘五百，也就是三百宽的量，那我们的板呢是取的一个一百厚，那么可以看到这个上部结构计算啊，考虑一元 宽度呢，它是每侧不大于三倍的一个板厚，那么根据我这个案例呢，可以看到是单侧呢，它是三乘以一百，那么两侧呢就是六百，再考虑这个量宽呢啊，所以是按九百来考虑的。 那么内力抗力笔计算书中考虑的这个一元宽度呢，它是根据我们这个混规表五点二点四哎来查表得到的，那么我这个案例的情况呢，是对应到这个三分之 l 零的这种情况啊，所以 勾选此参数我们可以看到啊，会存在这种啊，内力抗力笔计算时要比这个项目结构计算时考虑这个一元宽度要大的这种情况。那么我们再回归到啊，刚才考虑这个刷金的公式中啊，我们也可以看到，那么此时如果这个 啊一元宽度增加，我们这根号内呢，他是变大的，那么此时这个差值也是变小，所以呢啊，刷去高度呢，也会变小，所以呢，就是如果我们也考虑这个参数的情况下，也有可能造成我们这个内力抗力比验算啊不满足的一种情况。 那么这里给大家总结一下，就是这个影响施工图内力抗笔不满足的主要因素呢，有以下几种情况，那第一呢，就是通金面积啊，以及这个下部中金啊渗入制作的根数啊， 另外呢，以及这个梁顶啊，梁底的这个石胚钢筋啊，以及这个参数呢，是否考虑的这个矩形混凝土梁啊，考虑楼板一元的这个梯形梁胚金等。那么如何调整满足耐力， 可以看比验算的比值呢？那么我们可以通过量施工图参数中这个上进或下进放大系数将其啊改为一点一啊，这里需要大家注意啊，如果您的这个配件面积是计算面积，是计算控制时呢 啊，那么会他会自动将配金啊放大一点一倍。如果您的这个计算面积是构造啊控制时呢， 此时如果将计算结果啊，就计算控制的面积乘以一点一，还是小于您这个构造面积时呢，那么这个石配钢筋是不会变的，那么此时就需要您手动来修改配件来满足要求 啊，可以通过右图来我们来看一下这个右制作， 是啊，一千七百六十二的配置面积啊，他是计算控制的，那么我们乘以一点一倍呢啊，他是这个最大的配置面积，也就是一九三八，那么我们可以在这个一七六二到一九三八之间 来选择这个十配的一个重金来进行一个修改，那么我们修改之后呢，可以看到这个内抗一笔验算结果就满足了。 好，我们来看第二个问题，第二个问题是版施工图考虑自定义赫载应用的问题 啊，这里也是通过两个实际案例来给大家进行一个分析和解答。首先我们来先看一下问题一，那么用户是对比了两个模型，其中一个模型呢，他 火赫仔是按二十来考虑，但不考虑这个自定义消防车的工况的赫仔。另一个模型呢，是普通火赫仔是按五来考虑，但是呢他考虑了自定义消防车的赫仔按二十来考虑的，但是呢，他在进行有限源计算的时候呢，发现这个顶板的配金呢 是没有差异的，可以看到这两张图，这个配件结果是一致，那么造成这种情况的原因呢啊，是因为当考虑了这个自定义消防车喝载的时候呢，且这个自定义火载是勾选的包落呢， 就是这个勾选的包落呢，程序是按照这个恒家火与恒家消防车赫载分别计算去包落的，这里也需要大家注意，这个火载还包括 或这个普通火仔与自定火仔，那么由于两个模型啊，他的这个火仔和消防车赫仔都是按二十考虑，所以结果肯定是一样， 那么下面我们将这个普通啊，不考虑这个消防车喝载的这个模型啊，将其改为这个，将其这个普通火载改为三十来进行一个教和，可以看到此时是由于消防车这个喝载与这个火载呢取值不同， 那么弯距呢，他俩也是不一样的，所以呢，嗯，这个时候肯定配金也是不同。 那么第二个问题是这个无良楼盖啊，进行计算的时候，一个是有人防的模型，一个是没人防的一个模型在计算啊，有 有限源，计算的时候和顶板配件也没有差异。那么我们来看一下这个原因啊，原因是这个有人防工况时呢，且自定义火灾啊，勾选这个取包落的情况下，那么程序是先按恒家活啊与恒家消防车两者取包落后 在于这个横加人房分别计算区包落。那么下面呢，我们用一处无良 logite 这个举例啊， 那么我们先查看这个有线元下啊，这个我们将这个分项系数呢改为这个横弧，把人防止为零，那可以看到有线元下这个 一点三横加一点五弧的这个弯距计算结果呢？与我们这个啊，计算减图中这个弯距结果啊，它俩是一致的啊，所以呢，我们此时啊，是 一点三横加一点五活的这个工况来控制，可以看到这个一点五活我打了引号，嗯，为什么是打了引号呢？嗯，这里需要注意这个一点五活呢，它是指的这个消防车的一个 工况，那么我们回归到上图，可以看到这个消防车的这个核载肯定是要大于这个火载的，那么此时呢，那肯定是消防车来控，嗯，那么由于有线员的结果呢，他没有区分火载啊与自定义的这个工况， 而这个消防车的赫载呢，我们刚才也看到肯定是大于火灾的，所以在这个恒家消防车啊，虽然按恒家火来输出，但这里的火呢，它是代表消防车的， 那么这里呢，我为了验证也将这个火灾改为零啊，那么这样的输出一个结果也验证了，这个是一点三横啊，加一点五倍消防 车来工况来控制的。另外也给大家补充一下，就是自定义喝载，如果选择叠加时是如何考虑的？ 那么我们还拿自定义火灾来打比方，那么如果选择叠加时呢，就是自定义火灾加上这个普通的火灾加上消防车啊和在他们三者叠加设计的， 我们通过这个楼板计算书中这个可编和载标准值也可以看到，那么当我们这个普通和载取五，我们的自定义和载取二消防车和载取三十呢，那么就是三者求和的一个情况，也就是我们这个叠加啊，使这个情况是是如何考虑的？ 下面我们来看第三个问题。第三个问题是板施工途中啊，考虑人防或消防车 按塑性算法的应用，这个第三个问题呢，其实是对我们上一个问题的一个延伸啊，他们两个也是相关联的。我们先来看一下问题， 那么两个条件一样的模型，其中啊一个模型考虑了这个版的加页，另一个没有考虑，那么为什么考虑版加页后，相较于版加页前这个制作面积变大了， 我们来分析一下。那么家业版呢，我们是默认按有限员啊算法来考虑的，那么即使您勾选了这个人房或消防车按塑形算法，它是不起作用的， 人防或消防车按塑性算法仅支持这个矩形且满足塑性条件的这个楼板，当楼板采用有限源算法的时呢， 那么如果相连楼板呢，均采用有效源算法，前两侧板后一致的情况是，那么只做两侧的胚金啊是相等的，可以看到这个胚金是相等的，那么由于此时自定义火灾，那么选择的是包落， 所以是横加活按有限源的算法与横加消防车按有限源算法取大值来考虑的。 那么对于板加液考虑时呢，是横加消防车按有限源算法下的结果，那么无加液板呢，他是由于考虑的这个消防车按塑形算法考虑，那么有消防车的位置是横加火按弹性算法 与这个恒家消防车塑形算法他俩取大，那么此时是恒家活按弹性算法下计算的 结果就是啊加液板的这个是啊横加这个消防车，按有限源算法下的一个结果，那么这个无加液板呢？它是横加活啊，按这个弹性算法下的结果，那么我们来进行一个验证啊， 首先可以通过这个数据编辑来查看这个家业版的模型和非家业版的模型，那么对应问题处呢？我们这个可以看到这个家业的范围啊，他都是按有限源算法来计算， 那么非家业版这个模型呢？他啊参由于参数是默认按手册算法啊，也就是弹性算法，所以这里是按弹性算法来考虑，那么我们也可以通过这个非家业版的模型呢啊，对应这个版的这个计算 书来进行一个验证，可以看到我们这个非家业版的模型啊，他这个计算结果中这个弯距是一五三点二，那么对应我们这是横加活啊，弹性算法下的这个弯距，那么他俩是相匹配的，我们也看看到这个横加消防车， 他这个算法呢是小于我们横加弧啊，弹性算法下的弯距呢，所以我们还是取这个横加弧按弹性算法下起控制作用。 我们如果来把这个火载呢改为一，我们再进行一个验证，可以看到此时这个弯距结果是一四三点八，那么此时就是与这个行家 消防车按塑形算法，就是它俩匹配了，那么此时就是横加消防车，按塑形算法起控制作用。 这里也给大家做一个总结，就是当我们勾选这个手册算法时候，或者是有限员算法的时候呢，对这个布置啊，有人防或消防车耗载的楼板，我们是可以采用这个塑性算法的，那么这里罗列了一个表格，就是我们如果 啊考虑了横加活加人防或者是横加活加消防车的一个情况呢？我们的横加活如果是按弹性算法或按有限源算法 啊，与这个恒家人防或消防车算法塑形算法去包落的一个情况，这里需要大家注意的啊，这有三点，那么第一点是这个我们这个参数啊，他仅适用于这个普通楼板，那么对无良楼盖及加一大板是不起作用的，因为无良楼 覆盖及加压大板他们整体是默认按有限元算法来计算。那么另外呢，对于长宽比大于二的板，那么他也是不起作用，因为满足塑性条件呢，他是要小于等于二的板。 那么对于我们勾选这个呃考虑这个消防车或人防按缩行算法时呢，那么如果有限员算法计算出的板就是，我们可以通过有限员计算结果看这个 配金，那么如果有幸元结果显示的这个配金结果呢？啊出现与这个计算啊配金面积里的这个 结果不对应的情况，那么可能是因为有限源结果显示的是有限源算法下的结果，而计算简图此时为这个塑性算法下这个结果控制，所以是这两个不一样。 好，我们来看下一个问题，下一个问题是注施工图时配钢筋为什么比这个计算结果显示的小 啊，那么这个问题呢，它是一个人防门框柱，那么自动生成的这个柱的配金呢？郭金值是小于这个我们的计算值的，可以看到我们这个啊沿着 h b n 的这个方向呢，它是 配了这个八的估计，那么我们通过计算结果的比较呢，可以看到我们这个 h 边啊它是小于我们这个计算结果的，那么为什么出现这种情况，下面我们来进行一个分析， 那么我们这个施工图中这个石配的估计呢，是根据我们构建信息中啊估 金计算结果来进行一个配比的，可以看到呢，我们这个构建信息中啊沿 h 边方向的这个加密区估金和非加密非加密区的这个估金分别为这个一百七十二和一百六十四， 那么所以呢，我们是配这个啊八一百啊这个配四只箍这边是满足的，可以在我们这个施工图中啊把鼠标啊移动到这个大样上，也可以通过 tip 提示来看到他们两个结果是来匹配的， 那么为什么我们这个计算结果呢，他是显示的是要大于我们这个构建信息中的这个结果呢？那是因为我们这个在这个计算结果中有一个验算选项，我们 是啊默认按这个柱 x y 项的估金取大值来进行一个输出的，那么如果您如果想分别看这个 x y 啊方向这个估金的结果呢？那么我们可以将这个选项啊不勾选 此时注固金值，就是根据这个构件信息中啊两个方向的实际结果来进行一个输出。好，我们来看最后一个问题， 对于强施工图中生成的这个 l c 的范围与规范规定的长度不一致，那么用户的疑问呢，他是想知道我们程序在施工图中生成的这个 啊 l c 的长度为什么是七百？是怎么求得的？另外呢，是否有这个参数来控制设置这个 l c 这个 间距，以及他的一个其他方式的一个调整，那么对于他这个墙呢啊，抗震等级是二级，转压比大于零点四前后是二百，这个 y b z 四呢，那么用户根据这个表七点二点十一啊，求得 这个 l c 的长度呢，是二百四十毫米，那么小于这个阴影区的一个啊，求和求得这个五百，那么他认为呢，这个一墙的阴影区范围已经满足了这个 l c 的长度啊，不需要再加强。 那我们接下来看一下它这个原因，那么原因呢是这个模型啊，它是执行的这个广东高规二零二一，那么 l c 的长度呢，除了要满足啊这个表七点二点十一这个规定之外呢，我们还要满足这个七点二点十一啊，这个图中对应这 边缘构件形状所对应的这个啊，一个 lc 的长度及这个 lc 的长度呢，还要满足啊一侧啊，这个三倍的 bw 以及三倍的 bf， 那么他这个墙宽都一样啊，所以他这个取值应该也是一样的。 那么对于这个二百后的一个转角墙呢，所以，所以呢他这个就是三倍的 b f 的话，就是啊六百六百长度，那么这三者取值，这三者呢，也就是啊表 啊，这个七点二点十一，以及这个阴影区的长度以及这个三倍的 b f， 他们取大值呢，也就是六百，那么 l c 呢，所以就是至少要取六百。 软件呢，在这个项目计算的结果中呢，可以查看这个边缘构件的结果，那么可以通过这个简图也可以看到这两者呢是对应的， 那么为什么对于施工图中这个 l c 的长度，它是取的七百呢？原因是我们这个施工图中呢，对于非应用区的一个长度还与这个参数啊非应用区取整魔术的取值是有关系的， 那么施工图会根据这个参数来进行调整，这个参数呢默认的是负一及这个非应用区的这个重金间距取整魔术与相邻强身的这个重金间距啊是相同的，那么对于本工程相邻强身的这个墙衣的重金间距为二百， 那么非阴影区的重金间距啊，便以这个二百为魔术，所以这个阴影区的五百加上非阴影区的这个二百啊，等于七百，也就是最后的这个 lc， 为什么啊得七百，我们可以通过下图可以看到这个相邻啊强身的 重金间距是二百，所以他这个施工图选择的是七百，那我们如果啊不想以这个相邻强身重金间距为取整魔术呢，我们需要手动啊修改这个参数， 我们可以把这个参数呢修改为一百啊，此时就是与我们这个设计结果中这个边缘构建的结果就对应上了啊，我们可以把这个参数呢设置为一百，此时就是啊 l c 就等于六百了。好的，今天就为大家分享到这里，谢谢大家。

呃，我先打开这个模型看一下子，点这个有个软件先进去一下，进去一下之后你是说这个基础文件已经进不去了啊？ 上部结构先进了这个模型，上部结构进来看了是没有问题的。然后你是说基础这边进去就闪退，闪退的话，那么我就直接把这些接息有关的呢？这前面带接息两个字的全部删掉吗？ 删掉之后就只留下这个结实世界第一 vid b 点类的这个文件，然后呢，还有一个就是刚才跟你说的那个什么 vidc 这个文件也给他删掉。 这个外界系啊，外界系文件删掉之后呢？就基本上基础就已经啊，外界系的暂时先不删吗？外界系留下这个 外界 c 和这个和这个两个文件，就背头文件和这个外界系啊，这个外界一点点的啊。有些这两个文件之后，我看进基础能不能进，看一下情况。你是说这样的话好像都进不去 哎，我这样的话是进来了，进来的话就不用用其他的方法了啊，不用用其他方法了 啊，如果这个方法还进不来的话呢？因为你还发了一个文件吗？因为你那边文件的话还有一个东西，呃，就是你有个这样的备份文件在这个陌路下，那么我找到这个备份文件，你可以点一下这个修改日期， 等下这个修改日期的话，你可以看到这个最近的一个外界系的文件，你可以把这个外界系的文件，呃，把他名字改成这个一模一样的去考背下去。这边有个对头没有啊？也有 有个对头，这个对头文件呐，这个对头文件和这个文件把它给复制过去，复制过去之后记得改一下名字，名字要改成这种名字，那就是 cd 杠零点，对头，这个要改成这个名字啊，还要就是这个杠大 f 的，你要改成这个名字， 然后也可以试一下这两种方式。备份文件可能是也是为了防止出现意外，程序在前期的时候，呃，自动备份的。呃，两种方法，那当然我试了这个第一种方法就直接就进去了，进去了我就不试第二种方法了啊， 呃，最后再插一句啊，就是如果你考虑到怕参数丢失的话，就是你这个模型如果还能够至少进这个界面，就是说你有的可能是点重新读取才闪退，你就不要去点这个重新读 过去，马上点这个参数设置，把这个参数文件给他导出，导出为一个 gcdpr 的文件，然后等你把这个模型恢复好之后呢，你拿着这个文件把它导入，就是刚才你导出的这个文件把它导入，那么你的参数也可以恢复，这样的话呢，你也可以把这个损失减到最轻。 呃，大家日后如果在使用软件的过程中还遇到其他的问题的话呢，也可以通过右下角这个联系方式联系到我们啊，这个是我们的一个联系电话， 这个是我们的一个技术知识的一个邮箱， 记得关注我呦。

这个人房喝宅，比方说我在第一层是地下室，然后我设置人房，然后我这个地方假如说随便输个和六级顶板人房，然后这个地下室的话，我就随便输一个啊，但是这是地下室外墙的，那么你可以在这个地方查的到你的人房喝宅 啊，可以点修改，可以查这个到，那这是他的人发客栈，然后车币的话应该也可以查的到啊。这个楼板的话我重新生存一下，但是没生存好啊，生存一下他就没了， 规划一下东西啊，这个地方也是生存一下哈。然后我如果有制定人房，我也可以在这个里面制定一个人房，比方说我这个地方 人房好是我自定义的，然后选择人房好点确定，勾上之后点确定，然后我布置所有的喝仔，就是人房喝仔，比方说我这里不是一个三室的人房，喝仔在这个 反面好，这不止一个好，只要试一下就可以了。然后我点上的数据线全部计算来到这里，我看计算参数，确认一下人房有没有上去。人房自动勾上了，然后我在这个后面的话组合表这里要看一下， 组合表的话生存一下默认数据，这个人方出来之后，我确认一下这个链接有没有下来，勾上他之后就可以滚动了。好 好，人房已经进来了，然后组合的话我随便组合一下吧。比方说这个人房客宅，呃，一个是程序自动计算的人房，还有一个就是自定义的人房好，我或者是叠加或者是包落，都随我自己来定好，先把它定好之后，然后我到这个人房构建这里来看所有构建或者是梁，看有没有上人房，客宅第一层 啊，有没有变成人方构建，如果变成人方构建的话就是 ad， 好，变成 ad 之后，然后我再点成 数据全部计算，他就会按人方构建来验算了，好，这是上部结构的操作。好，然后上部结构算完之后到基础设计里面去看， 好，先首先申通数据，然后我看一下这个赫仔组合这里，然后这里人旁赫仔就亮了，然后自定义赫仔的话就是我刚才自定义的那些人旁赫仔，然后如果你不计算顶板的话，这里就补勾就可以了，再补充一点， 然后这个地方有一个参数，然后人方这边的话，这个人方这一列就会下来 丢下来，然后他一般是在基本组合里面这个人房，那他是默认是和恒仔去组合的，恒仔去组合的，然后这个地方可以设置底板的人房等级，然后底板的人房鹤仔啊，就这么去设置就可以了，上部结构配合基础。

啊，今天的内容啊，主要是分为这三块啊。首先第一部分我们要明，我们的目的是要来做门市钢架的一个鉴定， 那么做这个鉴定，我们是拿这个录像打开一下，这是一个简单的就讲的过程中门是钢架，如果有啊，它的跨度是三十六米， 通过以这个项目为例，我们来演示整个门市钢架的建模鉴定的一个完整的过程 啊，过程中如果有疑问，咱们随时可以沟通啊，随时可以沟通 好，首先第一个咱们先来明确我们的目的，我们的目 目的是为了做门市钢架的一个鉴定，最终鉴定的成果，也就是要得到最终的门市钢架的一个安全性鉴定报告， 那这是我们得到的一个最终需要得到的一个鉴定报告，那么在这个报告中， 我们需要得到整个鉴定单元他的鉴定安全性的一个评级啊，比如说房屋的他的一个整体的安全性， 那么为了得到房屋整体的一个安全性，那么上部结构、地基基础维护系统这三个啊指单元啊也要进行鉴定。 我们先来到构建级别的一个鉴定，构建级别的鉴定啊，需要得到 每一个构建它的抗力以及对应的一个效应，通过抗力和效应的比来进行构建的一个平级 啊，这个是我们通过程序啊生存出来的一个鉴定的一个结果，我们看一个汇总的一个结果啊，这是一个汇总的结果，他会给出梁柱支撑， 最终得到了一个评级啊，比如说 a 类，他的评级啊占的比例是多少啊？ b 类是多少？ c 类是多少？我们要得到这样的一个结果 啊，为了得到这样一个结果，这个结果它是通过抗力和效应的比来得到的，那么我们就需要得到它对应的抗力以及效应 好，那么抗力怎么得到？在模型中需要输入构建他的实际洁面材料强度效应怎么得到？也是输入的赫载，通过赫载得到他的效应 好，那么我们先通过我们的这个目标要得到鉴定报告，明确我们的目标， 那么相应为了实现这个目标，那么就需要建模，建模中要输赫仔，那么这个赫仔用于计算效应， 还要输入构建的洁面，构建的洁面它用于计算抗力。 好，我们先打开我们的程序啊， 今天演示的这个项目是一个简单的不带吊车的一个门钢 啊，打开我们的程序啊，我们程序，首先啊介绍一下我们的程序，呃，我用的是银剑科门市钢架这个程序，他对于门钢的建模会非常的方便啊，是专门针对门钢做的一款程序，我们用这款程序先来进行建模，然后 后到充用程序里面进行门钢的安全性鉴定。 好新建一个五念夹，给一个名字 啊，那么首先第一步啊，我们的流程，第一步是要确定赫展，为了鉴定那么康尼克效应，康尼克效应分别对应的就是洁面还有赫展， 那么我们现在首先要确定的是赫窄，那么门刚他的赫窄怎么来定？首先是横，赫窄， 横和在他的确定啊，和门钢他的做法是有关系的。那我们先看一下一个门钢啊，他把他的模型全部建完之后，他应该是长得是这个样子 啊，这是门钢的一个模型，那么他的传力啊，比如现在我要确定门钢屋面的一个赫载啊，看一下他的传力，这个模型大家可以看到啊，这个模型是比较复杂的，就他的杆件啊特别多， 这个多主要是在他的屋面领条，这个屋面领条我们的建模的时候不会进行整体的建模， 我们要算的啊，主要是要关注这个门钢的主钢架，也是钢架梁，钢架柱， 关注钢架梁、钢架柱，那么这个领条是不建模的，领条就要转换为赫载传递到门钢梁上面去 啊。首先第一个确定横鹤在，我们先把它截一段出来看一下 啊，这个是主钢架，我们在算主钢架的时候要考虑主钢架上面的赫窄，那么这个赫窄的组成钢架， 他的上面是放的有领条啊，我们看到这个密密麻麻的啊，这个是领条 商架，上面先放的是领条，也是红色的领条，屋面领条上面还有屋面板以及保温层，那么屋面板保温层首先落在这个红色的领条上面， 领条通过领托板连接，把这个鹤盏再传给钢梁， 在领条的下面啊，很有可能有灯具，那么这个灯具是一个吊挂的赫窄，那这个也是需要考虑的，那么我们算钢架的时候，钢架上面的赫窄有屋面板， 有保温层，有领条的荷盏有这个拉条啊，可以看下这个拉条，领条之间为了保证领条他这个稳定性啊，我们一般会做拉条， 那么这个拉条在建模结构计算的时候也是不建模的啊，这个也是要考虑成喝仔， 在部分房间里面还有屋面的啊，可能有一些支撑，这个支撑是需要建模的啊，这个我们不需要输入，所以我们第一步输入鹤盏 到模型里面去啊，三维门钢第一个菜单设计参数在这个里面，首先把屋面横展输入一下， 后面的建模的时候会通过这个屋面横窄的参数自动生成线和窄啊，现在我们输入的是一个面和窄，这个 面鹤仔考虑的是钢架梁以上的领条，领条之间的拉条，领条上面的屋面板以及保温层，还有可能存在的领条下的吊挂灯具等，鹤仔也就是在这个位置输入屋面很窄 这个字啊，大概是在零点四啊，我先随意输一个啊，大概是零点四， 然后是屋面活客展，屋面活客展这个是按照现在的工程结构啊，通规的要求，这个屋面的活客展是零点五，我想输一个零点五 啊，这是太克拉剑魔的吗？啊，我先看一下啊，疑问啊，看一下啊交流的问题，这个是太克拉剑魔的啊，是 太克拉的模型啊，太克拉的模型，这个看起来是比较详细的，像我们的程序啊，他的最终的模型也可以导成太克拉的 好。横窄和火窄这个需要根据项目的实际情况来算，比如说屋面板，他有一层啊，彩钢板还是两层，那么根据不同的数字，他算出来横和窄啊，可能会有差异。我们先定一个零点四横窄，零点五的火窄， 确定 好先设置一下鹤仔，那我们下一步啊，按照我们的思路来，首先第一步设置一下鹤仔，第二步就是来建模构建 鲜剑膜啊，最主要的主钢架，钢架梁，钢架柱，主钢架，那我们首先得熟悉一下啊，钢架它的一个构造 啊，先看一下刚讲他这个构造 啊，回放啊，回放录的有啊，如果有疑问的话，咱们就现在就可以沟通啊，可以在讲的过程中及时沟通 啊，直播吗？他就这个好处啊，可以随时沟通啊，看一下钢架啊，这个是钢架，我们看的门是钢， 他一般啊都是门钢梁，他的洁面尺寸都是比较大的。我们看一下图纸 啊，这个是图纸中的门钢梁，他的洁面一般是在胯中和支柱的位置，他的门钢梁啊，这个范围， 他的洁面尺寸啊是比较大的，这个是和他的受力啊，是完全匹配起来的。没事，我先算一个啊，我先算一个 啊，这个操作啊，大家可以先不用在意啊，后面我们来详细的讲，我先来建一块出来啊，主要是看一下它的受力，有一个直观的一个感受。 好，我们先算一下，算一下，看一下他的一个啊受力的分布和他的洁面，为什么要这样做啊？先匹配起来， 我们看到图纸里面门钢梁的制作位置和胯中位置，他的洁面比较大啊，胯中的位置啊，他的洁面也比较小啊，这和他的内力是有关系的。 让我们看一下弯距横窄，好，这个是横窄作用下梁的一个弯距图啊，这个弯距图， 然后再和我们图纸中的这个两个洁面啊来匹配一下，顺利分析，可以看到他的弯距啊，是这样的， 这个主钢架梁，它的胯中这个范围，它的弯距较大啊，所以对应的它的洁面高度也比较高，那么支座的位置这个范围 他的弯距也是比较大的，那么对应的梁洁面也比较大。好，这个范围他做的是一个等洁面梁啊，因为这个范围他是一个啊弯距比较小的位置啊，可以做一个比较小的洁面， 所以门钢啊两他为什么做这样的洁面形式啊？是和他的受力和他这个受力是一致的， 我们在做鉴定的时候需要注意一个细节啊，这个是首先应该要做的是他的这个注注脚是用的是钢阶注脚还是脚尖注脚啊？因为这个和我们的最终鉴定结果影响是很大的 啊，不是我先指定一个下单脚接的，调整到三维 好下单脚接的住，然后算一下。 就我们在做鉴定的时候，首先第一步在算钢架的时候，第一步是要判定他的注脚是刚接的还是脚接的 好，再来看一下他的一个受力，同样的是很窄重下的弯距， 看一下啊这两个位置，这两个位置 当我们默认是按照刚接住脚的时候啊，就是这个位置，那么这个柱他的柱底是有弯距的， 如果我们把这个注脚设置为脚尖注脚，那么注底弯距为零啊，他的弯距分布啊，是这样的一个 倒三角形，那么这个倒三角形是不是就是和图纸中的这个 洁面上部啊，做的上部洁面尺寸比较大，下部这个洁面尺寸比较小啊，又对应起来了，那么我们在算的时候啊，首先第一步要确定的是注脚 是脚尖还是刚接啊，如果是刚接的，你按脚接来算，或者是脚接的，你按刚接来算，那么这个结果肯定是不对的，那么第一步是要判断怎么来判断啊？我们可以看一下这个图中的注脚的形式。 好，这个是图中的一个注脚啊，他这个螺栓我们可以这样来大致的判断啊，看他的螺栓是在 住的洁面内，还是在住的洁面外。如果说住啊，这个住是受弯的情况 下，这个螺栓 是不是应该放在住的洁面外啊，是不是应该放在这个外部啊？当然这个 板肯定要更大一些，手应该是这样做，他对抗弯啊，会更有力一些，因为他的外部啊，他的对抗弯更有力一些。像我们这样来大概的来判断啊，如果他的注脚 啊，螺栓都是在形钢的洁面内啊，这种做法就是脚尖的做法，如果他的螺栓是在形钢洁面外，那么这是一个钢筋的做法。 来看一个死机的一个截图 啊，可以从这个地方来看啊， 我们的左侧六杠六啊，这个泡面，他的螺栓是尽量分布在外侧，这样对他的受弯，对螺栓来讲，受拉是有力的。右侧这个他是把螺栓放在形钢的内部， 那么这是一个脚尖的做法啊，左侧是一个刚接的做法啊，所以我们在门刚建磨的时候，第一步是需要确定他的注脚的形式是刚接还是脚接 好，这个图里面我们可以看到它都是一个脚尖的注脚，脚尖的注脚啊，所以我们在做的时候先用脚尖啊来做 啊，这是第一第一种情况啊，对于中部的 啊门钢，门钢的这个主钢架，一般他至少要分为两个型号啊，一种是在中部的，一种是在啊边品啊，中品和边品他的受力不一样， 那么他至少有两种型号，从我们这种图上啊，也可以看出来啊，一个是凉凉连接啊，一个是注脚 啊，这个，这个首先是分辨一下啊，这个注脚是脚尖还是刚接啊？因为我们做鉴定，首先得要把它的受力形式啊，把它确定了一致啊，原来是怎么做的，原来是按钢结做的，我们就按钢结来鉴定，原来是按脚尖做的，我们按脚尖 来做啊，所以先把它去分，对 啊，这是中间品，我们看下这个图啊，看下这个图，这个图里面是钢架梁一括号，钢架梁一 a 括号啊，他这个地方抗风柱的位置也有个括号啊，他表达的意思钢架梁一是没有这个抗风柱的，钢架梁一 a， 那么就是有这个中间的抗风柱。 对于边品有抗风柱的情况下，我们也首先得要理解他的一个构造，这个构造是影响他的一个受力。 好，我们还是来看一下啊，看一下这个模型啊，才看到这个模型选边品出来，我们看中间品，他是没有抗风珠的，没有抗风珠，那么边品啊，他有抗风珠支撑， 我们需要明确的一个问题是，边品的这个柱他是不是承受上部的钢架梁传过来的塑像力 啊，需要先确定这个，确定他的受力，我们可以看到，从这个图上可以大概看到啊，这个梁，钢架梁，钢架梁下面除了梁 两端的门钢柱以外，中部还有五个小洁面的柱啊，这个是抗风柱，那么这个柱是传递塑像赫展 还是只传递水平喝载，那么这和他的节点做法是有关系的啊，这个抗洪柱与钢梁的连接，他这个连接啊看的从模型中看的不是特别清晰， 他这个孔啊，实际上是一个长圆孔啊，用长圆孔这个量发变形的时候， 可以在啊朝阳孔的这个位置上下移动，他不会把梁的竖向赫窄传给猪。还是看一个图 看一下啊，抗风柱的一个节点啊，是这个节点啊，我心中是这个节点，上面这个啊是钢架梁，那么下面这个柱是抗风柱，抗风柱和钢架梁的一个连接是通过一个板，那么这个板 它上面开的有长圆孔啊，这个是一个长圆孔塑像的长圆孔，那么当这个钢架梁发生塑像变形的时候，那么它可以沿着这个长圆孔啊上下移动，那么钢梁的塑像赫窄就不会传给下面的抗洪柱 啊，这个是他的一个构造做法，那么这个构造做法就影响了胜利。抗风柱他不传递塑像何在？那么他只传 传递水平喝载啊，这传递水平喝载对于这个项目来讲啊，比如说封喝载 那风和窄的方向，当风和窄传来的时候，那么这个和窄首先得传到 墙面的啊，这个领条上面去，传到上面领条啊，领条再传给抗风柱， 那么住的和康丰住的丰鹤展啊，是可以水平的传给这个钢架梁，一部分传给钢架梁，另一部分传给基础。所以我们在建立这个边品钢架的时候，要 确定的是啊，除了注脚的形式是钢筋还是脚尖以外，还要确定一下这个抗风柱和钢梁的一个连接形式，它是不是传递塑像力啊？如果传递塑像力，我们问就不用去调它，如果不传递塑像力，我们需要把它指定为抗风柱。 好，这个在程序里面啊，演示一下，演示一下抗洪柱啊，他的一个效果 啊，我现在还没开始做详细的这个建模啊，就先来直观的感受一下它的不同构造做法对计算的一个影响啊，怎么体现出来 这抗洪柱， 然后指定特殊柱为门钢抗洪柱啊，我只指定一个，指定左侧这一个为抗洪柱， 这个柱他只传递水平，丰鹤在不传力向力，那么需要指定他的属性为抗洪柱， 那么他就只传递水平力啊，不传递塑像客栈，哎，我们来直观看一下，直观看一下啊，最明显的是在卫衣里面 啊，比如说看一下是横窄撞下的卫衣啊，我们可以看到最左侧的这个，这个赫窄作用一下柱和这个梁 啊，他是分开了啊，说明他没有传递塑像的核展。 再看一下啊，比如说看一下风和仔，那么风和仔做一下啊，他的梁和柱是一起移动的啊，这是合理的一个结果。 好，我们继续啊，现在是把门钢的 两种结点啊，做法明确了一下，然后再回到我们的图纸里面来进行相应的建模。 首先建中间品啊，我们先看一下这个图，他的钢架啊，你看这个是钢架一 边品是钢架一 a 啊，中间品都是啊，钢架一两边的边品是钢架一 a。 好，我们先建中间品的啊，参数啊，战术设置啊，这个是第一步的设置赫展，第二步我们来设置走网，先确定驻具， 看图纸里面的数据啊，数据就是横向的啊，横向的这个间距比较小的，这个叫数据。 那么跨度啊，门钢梁的跨度是是外向的，这个跨度比较大的，这个啊，这个是三十六米，三十六米是跨度，六米是柱距，我们看下柱距有几个 啊？到十一，那么数据是十一个乘以六，跨度是三十六米 啊，数据列表我们按六米来增加啊，一直增加到十一个，六十六米啊，在这个位置可以看到六十六米 厂房的跨度啊，我们说这个跨度啊，也就是 门钢梁啊，他的这个跨度，这个跨度是三十六米，那么在这个位置啊，快速的进行设置建模， 跨度是三十六米沿口的高度啊，这个看一下图，就我们的建模六尺啊，先把主钢架 建立起来，主钢架先建立中间品，再来建立边品，沿口的高度啊，是在六米六零零零。 确定好先建立啊，他的一个轴线，建立轴线之后来建立中间品的钢架， 我们可以看到他的中间品，像中部的这些他都是中间品，像我们只需要设置一个就够了啊，其他的都是一样，那么为了达到只设置一个，其他相同的这种结果啊， 我们需要设标准品。还有第三个菜单，设标准品，选 指中屋的这些走网，把它设置成标准品啊，也就是钢架一，那么我后续的进行操作啊，在一个上面修改了一个钢架一，那么后面其他的钢架也会联动的修改啊，这个先设置中间品是钢架一， 再设的标准品，选择两端的边品啊，右键确认，那么把它设置为钢架二，钢架二 好，先先来设置中间屏的 一面编辑啊，这个时候啊，在中间品中随意选择一个啊，不管你修改的哪一个，其他的钢甲衣都会联动的，修改 是一样的，然后进入快速建模啊，在这个里面设置好啊，它的高度柱洁面，两洁面啊，在这个地方来设置快速建模。 总跨度啊，我们看一下这个总跨度是一跨的，它是双坡的屋面啊，一跨，双坡跨度是三十六米，住高十六米，然后是一个对称形式，这个坡度啊，我们可以算一下啊， 坡度。找个图啊，看一下啊，这个位置他的顶部到屋级的一个高度 高叉，这个是两米三 二三零零高度，除以他的水平距离啊，水平距离。

呃，用户咨询咱们老板的鉴定加固是在哪个地方？那么老板的鉴定加固咱们是放在了这个百事工图底下，相关的菜单是在这里呢，有鉴定加固的。然后就是这个地方鉴定加固，然后这一票啊。 呃，假如说他的操作过程呢？就是新汇张图计算分析。然后首先布置好原来的这个图纸之后呢，导出 cd 标志，我已经导出了。 然后现在由于种种原因啊，呃，改了这个赫仔，假如说我这个一十五改成了一点五，改成了一十五，由于种种原因，我改变了赫仔和使用用途。那么这个地方肯定会不够吗？要鉴定一下。那么我先点一下其他分析， 把这个纸变大了。变大了之后呢？然后我来到这个数据编辑，这里录入既有钢筋啊，我们可以就是说清除平滑数据，或者是在清除之前直 直接在上面点击也可以。那直接上面点击，也可以设置，或者是直接如果图面比较大的话，个别的话可以点击去布置。图面比较大的话，我们可以读 cd。 假如说我找到我刚才导出的这张图，这张这是原来的老图啊， 就是在没加获得之前的一个图纸。那么我就这里读制作钢筋啊，就制作钢筋把它点没了啊，还有底筋啊，底筋把它点没了。好，可以了。右键导入钢筋啊，把这个数据先埋到这里 来。这里之后呢，开始实图啊，基本上变纸了，应该是没问题吧，这里都读定了啊，读定了，我这个是正常的。好，读定了之后呢，然后我现在有了这个钢筋，我就可以做鉴定了吗？ 好，我拿新的结果去鉴定老图纸鉴定一下，然后然后看一下鉴定结果。这个老图纸肯定是不够吗？这些制作都超精了吗？ 好，然后我就不加固的方法了。现在啊，加固方法的话呢，他会提示你哪些没加固的地方，那么我可以贴钢板，也可以贴碳纤维啊。首先是跨中，跨中然后制作，当然你也可以选框，选的方式也可以，然后框选啊，这些都贴上了。贴上之后呢，然后就做这个加固计算 啊。地上完了啊，这个肯定是不够了，九万九千九百九十九是不够的，是远远不够的。这个是加固的不行了啊。这个底下的面积呢，你可以看一下这个底下的加固结果， 这的话是每米要布置这么多平方毫米的一个面积的一个碳纤维布啊。他是这么一个意思啊。这边的话就是一些呃，既有钢筋啊， 还有就是配给面架这些啊，这些结果啊。基本上操作就是这么去操作就可以了。

首先看一下安全性鉴定与危险防控鉴定软件功能特点，我们总结了八个特点，第一就是提供完整的安全性鉴定平民流程， 然后我们支持各就是我们对既有建筑支持各子单元的案件进行评级。然后第三个就是严格按照规范要求对构件进行案件进行评级。第四个我们支持丰富的各种类型和全面的承载离机算规范系列。 可能 pk 他只是他那个剪的停留软件，他是气体剪的停留软件，他可能对只对气体结构呃有 呃有有实现，但是其他结构啊，按我看来是现在可能还没有实现。然后呢？第五个我们提供高效准确的既有模型，全能模型建模以十倍钢筋数据导 入库呢，这里我们将形成工具的一些菜单集成到了咱们软件中，会形成一个独立的菜单模块。嗯，我们在那里可以进行全炉模型的快速导入和十倍钢筋的快速导入。 然后我们提供全面的前述理设置参数，提供灵活的计算事业流程。然后第七点就是我们提供丰富详实的安全性鉴定结果输出。第八点我们可以生成全面详实的窝的版鉴定报告，并可以灵活控制我们的鉴定报告里边输出内容。 下面依次介绍一下他的特点。首先是提供完整的安全性鉴定，安全鉴定呃，再按大型鉴定下，我们分为两块，一个是安全鉴定，就是可可标里边的安全鉴定，一个是危险防护鉴定，可标里边安全鉴定， 我们支持民用建筑可上亿建立标准，以及工业建筑可上亿建建立标准，在危险房屋建立下，我们支持危险房屋建立标准。 对于可可标的支持，我们支持整个鉴定单元，就是整个房屋的三个层次，首先是构件层次，然后就是子单元层次，然后就是鉴定单元层次。然后对于危险房屋呢，我们支持两阶段三层次的一个鉴定流程 啊，距离每个层次我们要实现什么，我到后边会给大家进行详细的一个介绍。 第二个特点就是我们支持既有建筑各子弹员的安全性建立平级。在民用建筑可人性建立标准下，我们支持第一，基础子弹员上部承重结构、子弹员维护系统承重部分子弹员的安全 建立平级。工业建筑下也同样支持第一基础上部承重结构维护结构系统的安全建立平级。危险防控下软件支持两阶段三层次的建立流程啊，两阶段包括地基基础危险性评定，然后基础及上部结构危险性评定。 在第二阶段下，我的三层次包括构件级别、楼层级别，还有整栋房屋的级别的危险性平级。 第三个是严格依据规范要求对购点进行安全性评级。 呃，可以看到右侧的图，我截了是民用建筑可行鉴定标准的对于构件及评级的规范要求，比如我们对混 土结构构件的安全性建立平局，应该进行四个检查项目的评定，其中包括承载能力构造 不适于承载的卫衣和变形裂缝或其他损伤这四个检查项目。但是呢，咱们的四点三点一版本只进行了承载能力的安全经理评级 啊，在五点零点零版本中，我们在对于购点级的安心评级是补全了。把这个四个检查项目 再看一下，钢结构的同样也包含呃承载能力、构造以及不适用承载的位移和变形，这里有三个检查项目，但是对于一些情况，比如对冷安博碧型钢，呃轻钢结构钢装，以及由复式，就是或或是有高温或临海 海地区的钢结构上应不是上，应进行不适于承载的锈石作为检查项目进行评定。同样，所以我们在钢结构下也包含着四项。然后对于五点四点一呃，我们是气体的 购置安心鉴定的偏激的规范要求也是同样是有承载能力、构造位移和裂缝位移以及裂缝或其他损伤四个检查项目。 在对整个构件评级的综合评级下，我们要结合四个检查项目来进行综合评级，对每一个检查项目都要单独进行评级，然后对于构件的 安全性等级，是取这四个检查项目中最低的等级，作为这个构件的安全等级， 这是危险房屋的嗯，危险构建危险点的评定原则，这也是规范的条纹，比如说对于气体结构，我们要进行承载承载功能、构造与连接、裂缝和变形检查项目的评定。当然我们如果看 危险房屋鉴定标准，对于构建危险点评定的一些条纹，我们可以看到对于危险点评定一些条纹上他包含了也包含会损伤项目，所以我们对于构建危险性的评定也包含四个， 同样包含四个解压项目，就是承载能力，构造与连接，裂缝与变形还有其他损伤下，对于购料机平机的承载能力下，我们 是严格按照规范要求进行购物券的抗力效应比。呃，进行承载能力的安全性评级和危险性评级，这里我们可以看到，嗯，对于既有建筑建立加固，通用规范下已经有明确条文规定了。 呃，当构建的安全性按承载能力强项目进行评定时，应按抗力效应比进行评定。对于民用建筑下，也是阿尔比山嘎姆林 s， 然后对于危险防空下，也是抗力效应比进行危险点的评定。 第四个，我们支持丰富的购件类型和全面的承载力计算规范系列。对于嗯构件评级的构件类型下，我们支持混凝土构件、钢构件、气体构件、基础构件，其中混凝土 这个包含全部了已经。比如我们上个四点三点一版本没有简历墙，我们五点零点零版本把简历墙也粘上来了。 然后对于每个构件的嗯验算此项，你比如说对于混凝土梁祝，我们支持的是全部的，比如受关受检都支持的 颜色指向的平级。然后对于钢梁呢，我们支持受斑受减，还有面外稳定颜色指向。对于钢柱，那么支持呃，强度以及两个方向稳定的颜色指向的一个平级。对于气体墙，我们支持受压的颜色指向的平级。 呃，这是嗯，通用规范中对构件评级的区别于可能对于可方案鉴定的时候 没有这个相应的调味说明，但是呃，危险性房屋这个通用规范已经明确的说出来了，就是对构件进行承载能力偏激的时候， 呃，当鉴定原结构构件在剩余设计工作年限内的安全性等级时，应按不低于原建造时的合理规范和设计规范进行验算。所以这里就指出了我们对于老房子，可能他是八九年建的或是零一年建的， 他可以使用，在一定情况下，他可以使用那时候的规范来进行购物这样的承载能力计算以及承载能力子线的评级。所以我们在可观鉴定和危险行为鉴定下，大家违反情况鉴定是另有要求的。对，在可观 鉴定标准下，我们可以选择购物件评级的规范系列，我们可以选八九规范、零一规范、幺零规范，选择相应规范后，包括他的承载离基办公室以及材料强度取值都会按相应的规范系列进行计算。 第五个就是提供高效准确的既有结构全龙剑魔以及设备钢筋数据导入的功能，这里我们将 呃咱们协同工具的一些功能集成的主程序下，在这里新增加了 dw 转换的功能，这里可以进行全楼模型的转换以及全楼配金的啊快速导入， 这里就不再详细展示了，因为各位已经可能对系统工具已经比较熟悉了。然后我们 提供全面的前处理设置参数，这是可靠性鉴定标准的前处理设置参数，这是危险房屋的前处理设置参数。当然后面我们在呃分块讲的时候会详细介绍这里面参数的设置以及内容。 同时对于购料级别，我们支持丰富的交互修改项目，比如我们可以进行 对于安全监听下，我们可以进行构建类别的交互指定，承载力折点系数的交互指定，还有其他平定项的其他评定项目的交互指定。对于危险防控下，我们可以进行抗力消音笔调整系数以构建类别构建位置，其他平定项的设置。 第七个，我们提供灵活的计算设计流程。刚才说的咱们呃通用规范中， 对于既有建筑，它分为三块，这个加固它分为三块内容，一个是抗日鉴定，一个是加固设计，一个是安全性鉴定。我们程序将这三个鉴定的内容呃是分别计算的，可以选择其中一项计算，也可以选择其全部计算。 第八个，我们对于构件评级完成之后，我们提供丰富的结果输出。呃形式，比如我们可以对构件级别的评级，我们可以输出啊评级结果剪图，可以输出单构件的评级计算书， 也可以输出全楼平级结果汇总信息，这里我们的全楼平级结果汇总就是对于不同等级构建的一个统计，并且输出这里和鉴定报告时不一样的。对于四点三 一，我们进行到这个城市，但是咱们对五点零点零咱们的新的安心鉴定软件，咱们增加了全流程的一个鉴定报告的输出，就是下面这一项内容，我们可以生成全面详细的窝窝的版鉴定报告，并可灵活控制报告书内容。 呃，在这个界面就是鉴定报告输出设置的界面，我们可以从界面中可以查看。对于一个完整的鉴定报告，他主要部分 就是这六部分，第一就是工程开矿，第二是检验项目依据以及设备，第三资料核查，第四现场检测，第五结构模型计算信息。第六就是整栋房屋的鉴定的一个 层次以及鉴定的内容。我们现在五点零点零版本，对于这两项暂时还不支持，但是对于下个版本我们就会加上，对于其他项都可以在鉴定报告中进行输出。 呃，提供鉴定报告书设置。呃，这个原因就是我们可以自由控制鉴定报告里边输出的内容以及输出的文字形式， 这是生成的啊，今天报告可以看到是一二三四五六， 他有六张内容，其实，呃，我们对比了一些用户发过来的鉴定，包括包括河南省的，呃，政府发的文，就是安全性鉴定啊，鉴定报告的一个标准规范， 嗯，可以对比下来，基本上满足了。嗯，各个设计单位、各个经理单位以及政府层面发文的。呃，一些评级的内容。

呃，关于温度赫仔，我给大家呃演示一下这个操作的流程啊。首先假如说我这个赫仔不变啊，赫仔不变，前面的赫仔不管到商铺这个计算里面去，首先计算参数这里 你要勾上深层会等的线数据，然后板的计算方式改成有线圆的方式，这样的话算板的温度和窄的话就会用有线圆算，那么是还要把板改成弹琴板六 老板框成弹琴满六好，框完之后，然后设置温度和窄，假如说我设置温差正两千负两千度啊，这个我设置的这么大，是为了演示旗舰啊，有一个区别的，效果好，勾完之后呢， 设置完之后，那么程序就会把这个勾自动勾上，如果发现没勾，你还是回来勾一下，然后再检查一下组合表，组合表勾上，制定组合之后，点一下生成数据，保证这一列出现，保证温度这一列出现，他才会和前面的组合，那么算良和助抢 的时候，他就会把温度会的组合进去包的设计好，这是前面的这个过程好，前面的这个过程弄完之后呢？啊，那么嗯，我现在就点一下生成数据，叫全部计算，因为刚才勾了生成会等直线数据 好，现在来到这个算完之后呢，我们就在等着线里面可以看到结果了。弹性板，假如说配金，我看配金的结果，然后把数值给他勾上，然后点应用 好，我发现这个版的这个尺寸啊，尺寸他是按照一米的单位来算的，但是版施工图他好像有些人是默认按到零点五，所以说我要对比起见，我就把这个前面的改一下，把前面的这个版的 尺寸改成零点五来算吧。呃，为了演示旗舰啊，改成零点五啊，然后升的数据叫全部计算啊，这个是为了和 和版施工图里面的这个去对比啊，因为版施工图里面他默认就是零点五啊，这个是为了去对比，所以说前面他是可以改的啊，我就把它改成零点五。两个就有对比了吗？ 弹性版配金还是看刚才那个数值，然后点应用好这里的配金。我先记一下这个中间幺八多少幺八多少幺八七五吧，大概是幺八七五啊，这是 x 啊，我先记 x 方向啊，只记一个方向大概就差不多了，然后 x 方向这边的话大概是两千四，两千五的样子吧。两千四两千五哈，然后我来到板式工图这里是考虑了温度的嘛，因为好板式工图，我先新会一张图， 保证这个地方有线缘啊，这个地方要有线缘，然后我俩都在这里把它取消啊，他默认是取消的啊， 然后我就算一遍，刚才是一千八，两千五吧，大概是两千五。一千八还有个什么奖。好，现在我看一下他的配件面积。好，现在是六百多七百多，肯定没有读，没有读前面的结果，那么我现在把这个结果读一下。好，我来拿盖读前面等直线的结果。 好，然后点确定前面的话有些圆。好，然后点确定，先绘图，然后再算一遍。 好，算完之后再看配件啊，一千八，这里一千九。好，这里两千五。这个三点九的话应该是根据他那个读过来的这个配件啊，你可以看到他是根据这个分布的啊，这样分布过来的啊，这是 a s a 什么底部的钢 金好，他应该是读了这里的结果啊，读了，读了一个比较大的结果，来来配了金， 这样的话就可以啊，就就可以，那这个配件结果你就可以看得出他是读取了前面的一个呃，等支线里面的这个结果啊，然后 刚才如果没勾的话，他就没有把这个前面的结果读过来啊，就是这个地方的一个产生的一个原因啊，当然他实际上，呃，这些等强代换这个东西还是根据你的这个呃设置的这个参数来的， 就是你选的钢筋是什么钢筋？他这里会做一个等强代换啊，这是程序内部自动处理的啊，这个的话就是咱们这个温度和在去读前面的结果来配版图的一个操作。

呃，有用户咨询咱们这个新版本钢结构，他说这个节点计算书找不到了。呃，可能菜单位置有所改变吗？那么给大家看一下，就是咱们上完之后不是来到这个钢结构图吗？进来之后什么都没有吗？首先设置一下你的一些导入的参数吗？这找到参数之后首先把模型导进来吗？ 啊？模型打掉了之后呢？然后你根据这些全局参数啊，或者是节点设置啊。呃，设置一些一些节点的，应该就是说一一些大样吗？应该要生成的大样，你选好你是什么形式的，然后你就点一下节点设计吗？ 点下这里设置，然后程序就会按的你设置的这个参数来设置这个节点吗？设置节点之后如果你要出某个节点，记下书，那么你直接点一下这个节点之后呢？啊，应该是在他身上点右键啊，你点完之后这里有个绿色的这个 抖音的图标啊，一个箭头啊，出来之后你点右键，点右键就会有很多丰富的菜单吗？你可以点节点验算 tst 的格式，也可以点这个沃的格式，都可以的，还可以节点修改等等这些啊，都可以点。假如说我点这个 tft， 这是单独的一个，嗯， 单独接点的计算书的查看，如果你要批量接点计算书的查看呢？那么你就直接点这个地方嘛，这个地方有个计算书嘛？啊， 跟那个是一样的啊，他可以选节点，选点完他之后再去选节点，他就会弹出单节点的，如果你选择所有节点，你看，哎，什么都没发生啊，点所有节点卧的，哎，也什么都没发生，只是说这个进度条滚了一下啊， 那么他实际上他的后台已经生成了啊，你所有节点，因为你点的是所有节点嘛。啊，那么你的标题呢？他们点右键啊，他会来到这个模型这个里面啊，往前面退一格啊，退一格，呃，你看 这计算书就生存到这个里面了吗？啊？梁初建的计算数，那有沃德的，有 tf 的啊，那这都可以打开吗？那这是沃德的啊，看一下，看他生成什么样子 好呢？就这个样子呢，他每一步，每一步他用了什么公式呢？这都比较详细吗？啊？这个就是他的一个节点，一个详细的一个计算书吗？一个计算书啊，这是 word 版的， 还有注脚。其他的这个我就不点开看了，他的操作方式都是一样的啊。这个， 呃，大家日后如果在使用软件的过程中还遇到其他的问题的话呢，也可以通过右下角这个联系方式联系到我们啊，这个是我们的一个联系电话，这个是我们的一个技术知识的一个邮箱。 大家觉得我的视频呃对大家工作有所帮助的话呢，也可以关注一下我的抖音号，谢谢大家。

大家好，呃我今天呢结合银剑科六点零版本给大家呢再熟悉一下 这个银剑客的这么操作界面，这里边的一些呃相关按钮之间的关系， 呃对于咱们呃这个学习营建科软件使用的人，呃能给一些呃帮助，那么营建科软件呢？呃从营建科上市到现在 啊，那么呃银建科在二一年也成功的在创业本上市，那么都和银建科结构软件他的使用上手简单，操作容易，计算准确有很大的关系。那么这里边那么呃银建科给大 大家带来了哪些便利，那么我给大家一一的展开。首先呢，呃上一期咱们讲了营建科这个软件双击图标的这个界面里边的一些 呃小的功能，那么今天呢，咱们就营建科呃建模界面整个这里边的这些命令给大家展开一下，那么首先咱们掌握这么几点， 第一对于银剑科，呃如果说这个每个命令怎么理解，首先大家要知道每一个命令银剑科都做了帮助功能，大家把光标放到 对应的这个命令上，按一下键盘的 fe 键，那么软件呢就会弹出这个相应的帮帮助说明 啊，大家看一下， 因为我这个有可能是带了录制的啊，这里有并的这个帮助说明，大家都能看到每每一个命令都有大家放到这有按一下键盘的 fe 键， 那么都有对这个命令的一个解释，同时对于有一些命令是可操作的，那么把把光标放到这个命令上，停留四点五秒，他也会有动画帮助演示，方便大家学习， 那么这是咱们首先要知道我在学软件的时候，怎么能快速的找到这些，呃，命令的解释，呃，不用再去翻相应的手册，这是第一个，第二个呢，有一些现在的屏幕 是高清屏的，那么这时候软件界面的这个文字大小的调整，就通过右下角啊，右下角这有一个，大家看到这个百分之百这个位置 拉动这个滑动条，大家看我在拉的过程中，那么对应的这上面的这个相应命令的这个文字就进行变大或者缩小，所以说咱们有一些高清屏 就是通过这里边进行调整，希望大家都能掌握，哎，这样子的话，大家看到的这个字体就比较舒服了，这是一个。再有一个大家关注比较多的，就是我 对应的软件里边的好多快捷命令，比如说像这里边的每一个右下角常用命令点里边每一个快捷命令，大家看当我把这个命令放到这以后，首先他在这里面能显示到这个快捷命令 啊，在这里能看到他这个快捷命令，咦，首先告诉是做什么用的把。再有一个呢，就是鼠标右键在上面一点，那么这里边的这个快捷命令在这里就显示了，那么这个快捷命令怎么调整，大家可以进行调整， 那么在这里边还给出了整个所有的这个菜单快捷命令设置，点击这个小齿轮，那么再弹出这个窗口里边，比如说模型和在输入页面 对应的轴线网格页面，大家看到轴线网格页面，那这里边的节点命令，这里边的节点 节点定数等分，那么在这里边大家把它展开，他就是节点定数等分，直线命令，大家在这里边都可以修改自己的快捷命令，大家一定要在这里修改， 不要直接的在文本里边改这个快捷命令，这个大，因为你文本改的时候容易造成这个命令的重复， 因为这么多，呃，快捷命令这么多呢，难免啊，所以说咱们在大家在实际经常用的哪些命令的时候，你可以根据你的实际情况自己进行调整，这是有一个，再有一个呢就是这个命令， 大家在这里可以点击他啊，就可以把这个命令展开，我整个的我这个快捷命令的设置，所以不建议大家在这个文本里边改，因为你改了难免有重复，到时候就不能使用了。 那么对应的这个命令文件是保存在哪里呢？打开这个程序目录，这个调解的快捷命令都是以这个文件进行保存的，所以说大家 在操作或者说有的时候啊，我重装电脑了，我设置了这个快捷命令，你可以把这个文件拷贝出来，然后当我呃这个重新 做了系统或者什么在安装的时候，我可以把我这个快捷命令再考回来，替换原有的文件，这样的话这个快捷命令还可以正常的使用。 那么在这里边首先咱们了解了这两个，再有一个呢，右下角的这叫常用命令栏，那么左边的这块呢是就是命令栏，那么下边的这个就是和咱们 cd 有很大的关系，就是比如说我这个捕捉， 然后我在这里边山格正交啊，这里边直接设置这个和 cd 都差不多的，大家一定要注意一个这边左边的这个坐标，当你光标 点到这个位置的时候，你看他在变，也就是说这个也是需要咱们大家注意的，有的时候这个以毫米为单位的，当你的这个 下面的这个坐标异常的大的时候，也就是说咱们常见的问题距离远点过远，所以这时候咱们需要把这个模型 通过工程修复里边的重置坐标原点，把它放到原点，这样这个再再复杂的这么个项目，如果说你距离原点过远，那么有的时候带来很多其他异常的问题，这是需要大家注意的， 那么呃咱们再说一下右下角的这个里边的这个命令啊，给大家简单的解释一下。那么第一这个是显示选择，这个是隐藏选择，这个是撤销 显示或者撤销隐藏。那么这里面这具体怎么用呢？你比如说我这里边可以当前层，在这右上角呢，也可以全楼的状态，如果说我这个呃 有有些复杂的，我想就显示这一部分进行查看的时候，我可以单独的框选这一部分，按住鼠标的左键 啊，就可以移动啊，按住滚轮就可以拖动啊，按住滚轮不是按住鼠标左键就可以旋转， 那么我当我调整完局部了，我可以点击他进行撤销，那么同时中间的这个是属于隐藏，如果不想看到中间的部分，我就可以给他隐藏，其实这部分并没有消失啊，他只是隐藏掉了。这是这是平面视图，侧视图、正视图 啊，这是轴测图，这大家能看到的，那么这是呃旋转，就是点中它就是形成的这个旋转啊，那么这是移动，这咱们大家在 cd 里都能看到啊，这个咱们就不再讲了，这是测量 啊，就是测量尺寸啊，咱把这个命令鼠标右键退出来，比如说我在这里面切到二层，比如说我想测量这个尺寸，那么我就在这里边点击他， 我就可以指定某一个点，然后我再拉到这里边的这个点的距离啊，比如这边虚线拉到这个点的距离，那么这里边大家能看到 啊，因为我我可以给他切到平面哈，大家这样子看的比较清楚，因为拉的这个在这个旋转的这个状态，空间的这个状态，哎，我在这里边到这个位置的这个距离， 软件呢随时给大家提示这个角度还有他的尺寸啊，这个也非常的方便啊，那么这同样这几个都是测量尺寸的，这个咱就不说了，那么这是文字的大小调整，有的时候咱们再把这个衬图啊，在这里再把这个衬图这个位置， 因为我调了这个文字的大小啊，把这个比例调回去，把这个衬图呢在这里点击隐藏衬图，这个时候呢我要显示，比如说梁柱啊，显示截面尺寸， 大家看到我显示这个梁柱洁面尺寸以后，我就通过这个 a 加或者 a 减调整当前的这个文字大小啊。同时如果在三维的状态下， 我想把这个文字看的更加的直接，就可以点击右边的五零，那么这就是这个文字，不管我怎么旋转，他是永远的朝向于我，你看朝向于我啊，朝向于我，好，咱们把这个切掉， 那么对应这个文字的调整，显示这个洁面里面可以做了一些快捷的使用，那么双击这个文字就可以直接的调整洁面，便于大家有些呃 实际的项目在调的时候达到所见即所得的这么那么一个，以前的话，大家可以点击洁面定义在布置替换的，现在是直接的可以进行修改 啊，就是改哪个，比如我想改成八百，那我在这里面只需要哎把这个一改，那么他就把这个对应的这 这个模型，那这个洁面尺寸定义就直接进行修改了，那么下面呢，咱们把这个， 把这个关掉啊，把这个文字显示的这个关掉，确定。那么 右下角的这个这个相机就是渲染到文件啊，大家有的时候呢，咱们有些设计院啊，比如说我要做一个封面，我想把这个图怎么能抓下来， 那么这时候呢，咱们就可以用这个相机啊，就渲染到文件啊，那这里边的话牵扯到，比如说我想 需要把这个背景改成白色，那么软件里边呢，在这里边也做了快捷的啊，点击设置背景颜色，我我在这里就可以把它选成白色，然后点击确定，大家就看 看到这个背景改成白色了，然后我再点击这个渲染，比如我这时候呢调整这个分辨率啊，我然后我在这里边点击确定，比如把它放到桌面吧啊，我在这里边啊，放到桌面啊，比如说 幺幺幺啊，保存啊，那么点击确定，那么这时候呢，软件就自动的在桌面里边生成这个幺幺幺幺的这么一个。呃文件 啊，在这里边在这个文件目录啊， 那么咱们找到这个文件，呃文件夹四，把这个 来打开这个文件大家就能看到 啊，当前的这个文件打开了，到时候大家就可以把这个图形插入到自己的这个计算书，或者说自己需要的这个呃里边去，那么咱们再把背景颜色改回去填充它，再把它改成黑色，点击确定。 那么右边的这个就是把当前的文件导成啊， pdf 格式的可以导成 d、 w、 g 格式的，当然了 这个时候大家要注意，这里面有二维的图形，也有三维的图形，但是呢对于导入导成三维的时候，这个里边他有一个特殊的 呃配置，就需要咱们的 rep 那个 pdf 的这个软件支持，那么这时候咱们导出去的图形是可以进行旋转的啊，你在这选择三维，然后在这里边把它点击确定，那么软件在生成了之后，你在 对应的 pdf 软件打开的时候，那么这个需要你的 pdf 的这个版本要支持啊，这一点在这里边把当前呢导成 cd， 那么这是楼层组装， 这是楼层组装，那么这里面的大家有标准层，有自然层这个设置，这块咱们呃不讲了啊，后续咱们会结合实际的项目，给大家 家进行展开每一个命令的这么一个使用方法，那么这是层间编辑命令啊，就是说我可以进行多层的层间编辑命令 啊，那么这个是删除标准层，这个是呃对勾件和喝载进行选择的显示设置，就是我想 显示哪些构件，比如我不想显示柱子，或者不想显示梁，我不要勾他，然后你点击确定，那么这时候光显示当前的柱子前面，在这里边可以根据你的实际项目进行有针对性的进行呃，检查，就可以通过他。 那么这是刚才咱们在操作的时候显示构件截面尺寸，显示这个轴网格尺寸，这都可以的啊，这个咱们 把它切到一个标准层，你比如说给大家演示一下，刚才咱们显示洁面了啊，其实咱们有的时候也可以显示这个网格尺寸，或者说这个你比如说你在这选择网格，那么在这里边显示洁面尺寸，这个地咱不要勾 这个柱和梁啊，在这里面勾上网格，我们点击确定，我看，哎，是不是还少勾了一个？什么显示截面尺寸显示啊？对，偏心标高啊，还有节点 大家看，那么这里边就显示了我这个啊，把这个节点坐标，这个可以勾掉啊，这个这个可以勾掉，那这样子我就显示我对应的我这根网格的这个长度，有的时候也是便于大家检查， 便于大家的进行调整。那么这里边的话，如果说你看他想修改的话啊，比如我，我想修改啊，我试一下这个，一般的对于这种呃，不建议大家直接在这改，这个他也是不支持的，咱们改是只是改梁祝， 呃，这些构件的这些洁面尺寸，网格的尺寸，一般咱们在这里用移动啊或者平移节点进行调整，那么在这 啊也有啊，比如说咱们这里边还有一些显示这个，不过去显示这个， 呃梁的或者墙的净化啊，这里边也可以进或者墙长，有的时候咱们做简简历墙的时候，在这里边可以进行根据咱们的实际需要进行调 啊，比如说我这个，我我可以改这块的啊，比如说我改六米五啊，就是墙长的这块是可以修改的，就是我如果说改这，我因为这里边是一个，我画一个墙啊，啊，我给大家画一个墙， 添加一个定义啊，就是后续给大家逐步的讲一下这块的， 我用这个会强线啊，比如说我这个呃，会强线， 比如我这边输上个两米 回车，那么这时候如果说我想调整这个墙的这个长度，我就可以在这里边调整它， 大家能看到我这个墙长会发生变化，尤其咱们做这个有一些这个简历墙结构的，那么这时候就可以直接用这种啊，也非常的方便。 那这个是标准层信息，他就是把啊保护层的厚度啊，板厚啊，然后还有这个楼面的横活保护层厚度，混凝土强度等级，主金的级别，乌金的级别、强分布，金钢构件、钢材，还有这个 活褐带折剪系数以及铝合金，还有其他的。那么这个相关的一个设置，这个是针对标准层的，那么 右下角的这个是把当前的这个网格这个模型变成单线显示，咱们不显示这个啊，点击他就变成单线显示，这样便于检查 模型这个构件的连接，这样子比模型这样子检查要更加的清楚， 那么这个是调整构件的颜色，这个咱们就不再讲了啊，这个大家回头可以自己尝试， 那么这是衬图，插入衬图，取消衬图，然后这是隐藏衬图，刚才咱们隐藏衬图了，大家看这里边的这个衬图，其实有的时候把衬图衬进去，进行一个图纸和模型的对比或者检查， 这样的话会非常的方便直观。以及有的时候咱们插入衬图对应的这个 功能，房间调整这个喝彩都是非常的方便的。那么这个是插入衬图啊，那么这个是取消衬图，如果点击这个取消，那就把当前的这个衬图，他就会提示这个每一层都要衬图， 你需要取消删除哪一层，就点中他，然后在这里点击删除就可以了。如果是有些衬托不想删除，你可以进行锁定啊，这里边咱们不细想，大家可以演示 啊，那么这里边的也有解除锁定，有些你就是想删掉了，就解除锁定工作数，这里边的工作数就是对应的这一边， 如果说我这个工作数不想显示，我就在这里边可以点中他这里边，他就是他在这里边，这不有个工作数长处吗？然后你把这个对勾去掉，如果说我把这个当前的工作数关掉了， 那么我整个在这个界面就比较大了，我如果还想显示点击一下这个工作数，它这里边就显示了，那么至于说这里边工作数的这个里边的具体的使用，后续咱们会再讲一期。这个工作数怎么去用， 那么这个是导入 dwg 啊，就这里边也有导入 dwg， 有的时候咱们针对一层或者单层的或者多层的，那么当没有层高啊什么的，咱们可以通过这个导入 dwg， 这个不需要衬图的直接进行导入， 那么在这里边这个这个是衬图及时补充构件，就是说有的时候用了衬图了，但有些构件不全，我需要结合这个我去补充，那我就在这点中，他比如说这还是以这个衬图为例啊，我想 在这里边估计类型啊，失去洁面尺寸啊，我想补充一个量吧，量失去洁面尺寸，我，我失去这个量洁面啊，比如我失去这个量洁面， 然后呢？我在这点这个这个这个这个点这个，我在这选择布置啊， 那么就可以在这直接布置啊，直接在这布置这个界面啊，有的时候也可以点衬图的啊，衬图上的这个界面尺寸也是可以的啊，那么呃，咱把这个撤销啊， 这个呢是实际图速啊，就是对转入的这个 d w g 咱们可以进行检查啊，这块咱们因为没有那个，咱们不直接在 讲了，修改背景颜色，这给大家说了，这个是设置光源，那这个是指定 u c s 坐标啊，这是取消 u c s 坐标，这个 u c s 坐标是干什么用的呢？ 你比如说我有些项目异形的或者带角度的，我想把它这个指定这个，哎，这个坐标轴啊，我就可以把它比如说调整这个位置，我想 啊调整一个角度啊，指定 x 轴上的一个点啊，然后我在这里边再指定这个位置上的一个点 啊，我就可以进行调整啊，然后再指定完了我进行取消就可以了啊。 那么这是显示梁洁面，显示柱洁面，显示强洁面，这是直接单独的这个快捷命令，这个就是不用， 咱把这个取消衬图给他取消掉，在这里边呢，原来咱们都操作这个吗？现在的话就直接点中他啊，显示注截面，显示量截面，这样子就不用再去点中他，再再选择相应的选项 啊，那这个是显示板后显示这个支撑，大家点击显示板后在这里都可以查看，那么这是我把右下角的这个常用兵令联给大家讲解，呃，上面的这个咱们，呃下一期给大家再进行分享啊，因为咱们 大概讲的这些就是一些常用的，让大家有的时候，哎，万一，哎还有这么样一个快捷的方式，后续给陆续给大家展开，那么今天的分享就到这里，谢谢大家。

大家好，结合昨天有设计院咨询在银监科软件里面如何在培训检图，这个能查看梁洁面， 我们在迎电科五点一版本里边，这边的设置功能里面增加了显示配进减度显示洁面的选项，点击确定， 这个时候呢再点击这个培训监督，那么这样子就把这个洁面就显示了，那么前面的一呢就代表的他的是他的类型举行洁面或者是圆形的这种洁面类型，这样就便于大家通过这个洁面去 对应他的配音啊。另外一个呢，在五点一点零这个版本里面，这个在配音简图里面增加了 超限的这个选项，点击超限，那么这边有个超限设置软件，会提供这么多大家能看到的这个梁墙柱，那么这个超限的这个结果查看这个如果说设置好以后呢，然后点击应用， 那这时候就可以查看你超限的内容，比如说这个是哪个超限，这超限结果点出已经显示出来，那么今天给大家就分享到这里。

大家好，欢迎大家来到今天的微课堂，我是营建科技术支持王小可，今天给大家介绍一下营建科攻击基础软件， 那我们今天呢主要从两个部分来介绍，首先呢是介绍风机基础设计的特点，然后再介绍营建科风机基础软件。 风能呢作为清洁的可再生能源，它的开发呢在国内外受到了广泛的青睐。我国风资源呢十分丰富，理论上蕴藏的超过了十亿千瓦，但是目前在我国呢，风能的开发率是很低的，所以呢风能开发潜力巨大，市场前景呢也十分广阔。 那风力发电呢，就是把风的动能转化成电能，而风力发电机组呢，就是这样一种能够将风能转换成电能的装置， 它有很多个组成部分，那比如我们从左侧图片上看到的有啊，塔架，风轮，风轮包括叶片和轮毂，还有机舱啊，还有一些很多其他的这个发电的装置 啊，比如说控制系统，风速传感器等等。那对于我们工程师来说呢，我们主要关注的就是塔架下的这个基础部分，对基础进行设计。 当前呢，我国的风电开发和利用呢，高速发展，装机容量的增加速度呢处在世界的前列。那什么是装机容量呢？装机容量就是指系统实际安装的发定机组的额定有功功率， 他呢是衡量一座发电厂建设规模和电力生产能力的主要指标之一。那我们从这个图表中也可以看到，从零八 年到一七年，我国累计的撞击容量是稳步在增长的，那随着单机容量越来越大，那对叶片的要求呢，就越来越长，所以呢，塔架的高度也越来越高。那比如我们从左边左下角的这个图上可以看到，在一九八零年的时候 啊风轮的直径和塔架的高度尺寸都比较小。到二零二零年的时候，当啊功率是单机的 容量达到啊两万千瓦的时候，那风轮的直径和塔架的高度呢，都已经达到了二百多米。呃， 塔架呢，它的重量呢，占风机总重的百分之五十左右，所以呢，塔架越高，那么塔架传给基础的核载呢，也就越大，那对基础的要求呢，也就越来越高。 嗯，目前呢，嗯，我们再来看一下啊塔架它有哪几种类型？主要就是有啊钢结构的，还有混凝土的。混凝土的塔桶和钢结构又包括两种，一类是当呃高度比较小的时候，是格构式的钢塔架， 还有一类当尺寸比较大的时候呢，是圆锥形的钢塔筒。 那如果塔架的尺寸比较大，那塔架为了满足承载力和稳定性的要求，就需要增加这个塔筒的直径和壁厚 啊，这样呢，就造成了运输不便，加工也比较困难。所以呢，近年来呢，也有一种新的啊塔桶的形式，就是下方呢是装配式的混凝土啊，上部呢是钢塔桶混合在 在一起而形成的啊，叫装配式混凝土钢混合塔筒的这种形式，这种形式呢啊，它的塔筒高度呢，能够达到一百三十三米啊，它的稳定性呢，相对也更好，更适用于平原区的风力发电。 下面我们来看一下塔架和基础的呃传递结构形式。那有两种，一种是基础环，另外一种是御英利某栓，那么目前呢主要是采用的是连接形式，是御英立某栓。 那我们再来看一下风机基础的类型，有重力式扩展基础，肋梁基础，岩石某栓基础，还有承台桩基础以及呢呃，新流行的一种叫呃魂塔基础，这个魂塔基础对应的呢就是前面我们介绍的啊， 装配式混凝土钢混合塔桶，嗯，他的中间呢是空心的，可以放一些设备，那么他的泡面呢和可更换是某栓基础呢是类似的。 那我们再来看一下啊，风机基础底板的配金形式有两种，分别是正交配金和进环项配金，现在大部分呢都采用的是进环项配金。 接下来我们来看一下风机基础的规范，在二零零七年和二零一九年，水利水电规范设计总院呢发布了两版规范，同时呢也推出了配套的软件。 在这个规范中呢规定了五种工况，三种核载组合，以及十种计算内容，包括抗划移、抗倾覆和变形验算。 接下来我们看一下风机基础图纸它的特点。我们以呢扩展式基础为例，来看一下它的图纸中中间这一部分呢，在抛面上是一个矩形轮廓的是台柱，两边呢是条版。那首先看一下 抬住顶面的配金，有环向镜向，还有哦时交叉的钢筋网， 还有台柱的竖向配金。那对于调板呢，底底板和顶板呢，同样也有镜像和环向的钢筋，还有竖向的马凳钢筋。从这些图纸上我们发现呢，风机基础的钢筋的种类和数量，种类多，数量大，对于钢筋的绘制和标注呢都是比较困难的， 同时呢要想精确的统计这些钢筋用量也比较困难。另外呢，对于这个风机基础图纸呢，目前呢， 呃由于没有一个统一的标准图集，每个设计院呢都有自己的制图的标准和习惯，所以呢各个设计院的图纸呢绘图呢有一定的差异。呃，基于以上两种原因，对于风机技术软件来说呢，呃他的这个施工图纸的绘制呢是一个挑战和难点。 接下来我们来看一下目前呢设计院采用哪些设计方法啊？有三种，分别是 excel 表格，工具箱式，还有有件有线源软件。那 excel 表格呢，就是把表格嵌入到公式当中呢， 直接进行计算，那他呢是非常方便的，但是呢，他有一个问题，就是不能够进行施工图纸的绘制， 那对于工具箱是软件呢，是现在主要的一种设计手段，那么呃很多的设计院呢都采用工具 相似，他呢是一种验算的方法，就是呃输入，输入基础的尺寸，还有配金，然后呢进行验算是不是满足规范的要求，但是他有一定的局限性，那我们也也可以看一下分析基础规范，对于扩展式基础， 嗯，他的一个宽厚比有一个要要求，宽厚比呢，我们可以看一下这个图形，呃选条尺寸，也就是啊半径 r 减去台柱的半径 r 一这一部分呢是他的差值，是选条边的尺寸，选条长度与 h 二， 呃全调版的厚度比值，宽厚比的比值呢，需要小于二点五，只有小于二点五呢啊才能够呃使用规范，呃规范呢是规定呢，呃采用 线径和窄是线径分布的这样一个假定，然后采用规范的公式进行计算，那当宽厚比大于二点五的时候呢，就不能够采用规范的方法进行验算了，那我们需要采用其他的方法，就是有线源软件的方法。 嗯，在这种情况下，那营建科软件呢？呃营建科公司呢推出了一款攻击基础软件，所以现在我们来介绍一下 自主研发的图形平台上开发的一件，它能够进行参数化建模，快速地将塔桶和扩展基础用建模呃输入风机核载和地址之 资料进行计算，生成计算书，最后进行施工图纸的绘制。那么它呢能够满足风机基础设计规范，还有与之相配套的设计安全标准以及地基规范，混凝土规范。还有抗震设计规范。 软件呢主要有三个模块，第一个模块是模型核载输入，第二个是计算分析与设计，最后就是施工图，那我们首先看一下模型核载输入，它包括三部分内容，分别是快速建模风机核载地址资料。在第二部分计算分析与设计中呢啊也包括三个部分内容，分别 是前处理及计算设计结果啊，基础计算及结果的输出。最后就是基础施工图， 那下面我们来看一下软件操作的步骤。首先看一下使用流程，首先是快速建模，将塔筒和基础快速建模， 然后呢输入核载和地址资料进行基础计算。最后呢呃绘制施工图，那下面呢我们就呃 下面我们来进行呃一个模型的这个实际的操作，来讲一下它的操作流程。 首先呢我们要打开呃营建科的这个呃页面，在集成化的这个页面下呢，在我的产品中呢，找到风机基础设计软件，双击 进入风机基础软件之后我们要新建， 这样我们就进入了风机基础软件的页面啊，一共有三部，内容是快速建模和核载的输入，第二部分是计算分析与设计，第三部分是施工图的设计。 用户手册呢，可以在菜单的最后一个呃这个按钮下查找，也可以呢，在软件的右上角软件说明中呢，把这个用户手册呢调用出来。那我们首先看快速建模，那分别是上部建模基础 以及连接构件还有配金的这个建模，那我们首先看一下塔筒与风机上部的建模，在弹出的对话框中呢，左侧呢是呃塔筒数量，可以输塔筒数， 比如我们输入一个五，这样在右侧呢就联动的有五节塔筒和机组，那么分别呢，每节塔筒后面都有重量啊底外径，厚度还有高度，我们根据需要呢把啊合适的尺寸输入。 呃有插入的命令，那我们把鼠标点到第三节塔筒，插入塔筒，那在第三节下面就插入了一个第四节，那同时也可以删除，点上这个第四节塔筒，删除就又变成了五节。 那我们也有恢复默认点，恢复默认就是回到了初始的状态，现在我们还是按照无解卡通来进行输入，那我们看到呢，当我们鼠标点到每一个菜单下呢，在最下方呢，呃都有一个对这个参数的一个解释，然后我们的 看左下角卡桶材料的选择，可以输入弹性磨亮和薄松比，这个地方呢是用来计算地震作用的，那都输入完成之后，我们点确定在模型中 呃出现了这个卡桶的呃三维模型，我们再接着建扩展基础点，扩展基础弹出一个扩展基础尺寸的一个对话框， 那这个是扩展基础的一个基本的尺寸，那下面有一个参数示意，我们点开，那我们就可以呢对照着参数示意上的这个数据填入这些，比如台州的半径是什么位置，我们在参数示意上可以清楚的就 啊知道了这个位置是哪些，怎么查找这个位置，他指的是哪一部分的尺寸，同样也是在下方呢，有一个参数说 说明对这个参数的解释。嗯，输入完成之后呢，我们要点确定， 这样呢我们就把扩展基础和卡桶呢就快速建模完成了， 那我们也可以呢，在这个位置我们看到呢，我们输入了五节卡筒，但是呢现在有六个标准层， 那么这是为什么呢？我们点开第一标准层，第一标准层呢是一个矮强，现在呢，呃软件采用呃核载书的方式呢，和现在市面上主流的软件是一样的，是通过矮强呢把核载传递给基础，那么营建科软件呢，能够实现上部结构和基础的共同作用， 嗯，共同计算，那现在呢，一个是为了和主流软件一致啊，那我们就才 采用这个，呃，采用了通过矮强把和载输入的这种方法，那么后续呢，我们也会增加上呃另外一个功能，就是呃基础呢和上部结构共同计算的这样一个功能， 那么现在在这个位置呢，我们呃建入这个塔桶有什么目的呢？一个是我们方便呃三维呃展示，另外一个呢就是后续算，呃提升作用的时候，需要用到这些塔桶这些数据 啊。然后我们再看一下常规设置，在常规设置中呢，呃有两部分菜单，首先看一个是相关材料参数，这个位置呢都是 扩展基础它的，呃比如说混凝土的等级，混凝土的溶重， 嗯，还有副土厚度，水位蛮深啊，以及土的一些力学性质，其中这个副土重度和水位蛮深，在后面我们计算，呃 计算这个土的，呃修正后的 d g 承载力的时候需要用到这两个参数，以及算机体压力的时候呢，也需要用到这两个参数，同样也是在右下角呢，也有一个，呃相关的一个呃参数的说明 啊，比如这个凝聚力指的是什么，用在哪啊？都会有一个说明。然后再看，呃右侧这个， 呃相关计算参数，那我们需要输入安全等级重要性系数，以及这有一个结构系数，这个结构系数是按照分析基础的规范呢， 呃默认是按照分级基础规范的，那如果有特殊的需求，我们也可以把这个系数修改一下，那这几个参数是呃对应的规范是在什么位置呢？我们来看一下， 是在风机基础规范的三点一点八条规定了安全等级结构重要性系数和结构系数呢，是在三点二点二条，那我们看到呢重要性系数就向前面的乘以重要性系数， 嗯，抗力前面也有一个分项系数，是结构系数，这个结构系数啊，就是刚才我们看到的那个，呃，引用的规范的这个条纹是表三点二点二， 那这个公式呢，和上部结构不一样，那么上部结构如果是非抗震工况呢，是 gambling s 小于等于抗力 r， 如果是抗震工况呢，是 s 效应小于等于抗力 r， 比上 g m r e， 那在这个位置呢，它是有一个结构系数，这是和上面结构不一样的地方。 好，然后我们再看一下，呃，配金计算，配金方式啊，以及连接类型等等这些右呃有一个三角号，这个三角呢是有一个下拉菜单的，但是目前呢，我们现在呢都只有一种方式，比如配金方式呢，现在只采用了静环向配金， 那这是目前大部分使用的方式，那后续呢，我们也会把其他的，比如正交配金啊这些呢选项都加上。 然后我们再看一下这个位置有一个参数是新增混凝土，这个新增混凝土我们可以先新增一个增加混凝土，然后后面呢 输入这个新增的混凝土的一些材料的一些材料参数确定。那么它用于什么呢？那我们把鼠标，鼠包鼠鼠标点到这，我们可以看到它主要用于高强灌浆料的局压计算，这是什么位置呢？我们可以呃看一下图纸， 台柱上呢有某栓，某栓的这个局压力呢很大，所以呢在他的下方呢要采用啊，高强灌浆料采用高强度的混凝土，我们可以看这个图形，所以呢这个 混凝土等级，新增的混凝土等级主要用于这个局压某某版下方的这个高强关键量，这一部分用于局压计算。 好信们下面呢我们就点确定，嗯，这个参数输入完成，然后再看一下连接御用立某双，我们点开 左侧呢是御用力某酸的一些基本参数，某酸的力学性能对应的直径有效面积，那么在最下方呢，有一个呃按钮，我们点开之后呢，它是某酸的直径和有效面积对应的一个呃， 某某酸的直径与对应的有效面积，那他呢是呃参考了钢结构设计手册，那用户在输入的时候也可以对应的，根据这个尺寸来进行填写。 在呃右侧呢这个菜单呢输入的是上下某固件及高强灌胶参数，那我们看它 还有一个参数的示意，我们点开，嗯，它需要输入的就是上下大模板的内镜和外镜 高墙混凝土的等级，刚才我们定义了一个清增一，那我们在这呢就可以选上了，以及灌浆槽的尺寸，那么这个图形可能有点小，看不清楚，我们还是看一下图纸， 我们看到台柱上的某栓，呃下面呢 模板下方的这个灌浆料这一部分的尺寸是需要输入的， 还有上下模板的外径和内径，看一下，这是呃上模板下 下面还有一个，这是下模板，需要输入上模板和下模板的呃外径和内径。那我们在这可以看一下， 这个是某专的这个详图，这是上某版，这是下某版，那么因为它是沿着圆周呢分布的，所以呢，呃，我们外径呢就是指这个通过圆心的这个直线和。呃这个模板的 圆上呢有个两个焦点，那最外侧的这个就是外径，内侧相交的这个点就是内径， 那下模板同样也是，也就是这两个，呃，这块模板和这块模板之间的这个距离是内径。 好，输入完成之后呢，我们同样也是要点确定，然后再看一下配金的设置。第一个配金呢，呃，是焊接方格网，是间接钢筋，我们点开他就是某栓钢筋网片的间接配金，他有两列，一类是高强灌浆料下铺的混凝土， 一部分是底部固定阀上部的混凝土，那么这个位置，呃，位置不同，但是他对应的都是镜有镜像钢筋的啊，直径间距，环向钢筋的直径和间距， 还有间接钢筋网片的间距。那么这些呢，我们同样也是可以在图纸上对应的。看一下 高强冠尿量下部混凝土，那就是 是这个位置，这部分钢结钢，呃，尖结钢筋有径向的，直线就是径向的，点筋呢，就是环向的， 还有一部分是底部固定环上部的混凝土，那么底部底部固定环上部混凝土就是这这一部分范围，同样也是直线，是镜像。呃，点金呢，是环向的，那么在这个图纸上这个位置也是这些尖尖钢筋。 那需要注意的是，对于镜像钢筋呢，也有个参数示意啊，这边我们也可以对照这个参数示意进行啊。填写镜像钢筋的间距呢，是按角度输入的。环向钢筋的间距呢，是指平面上的，那是指啊，沿着圆周的这 间距，呃，每一环之间的间距 s 零，同样在竖向也有一个间距是 s， 就是尖尖钢筋网片的这个距离。下面还有一个方格网的长度 以及数量。这个是指什么位置呢？就是指蓝色的这个正交的这些钢筋，那么它是分布在两个某栓之间的上下层还有中间层， 那这样就是关于某栓钢筋网片间接配金的这些参数。接着再看基础全调版镜环像配金，那么镜像钢筋呢，比较简单，直接就是输入钢筋的型号，直径和 间距，环向钢筋呢？呃，分了段数，那我们来看一下为什么分段 攻击基础规范呢？规定呢？呃，将满足。呃， 全调版的宽厚比是小于等于二点五的时候呢，我们可以采用一个假定，就是 啊，基础底板呢是均不合载，那这个均不合载怎么取值呢？是取外旋调三分之二处的最大压力，外旋调板也就是直径 r 减去台柱的半径 r 一这一部分尺寸啊，这一部分旋调板距离外边缘三分之二位置处的最大压力作为，呃， 均不和载分布在这个基均均部分布在基础上，然后再通过啊规范七点二点八条呢，求出 全调版的弯距，在金木火彩作用的弯距，然后再求配金。那我们可以看到对于外边缘这个位置，它的厚度是比较小的，那我们还采用的三分之二位置处，呃，合在比较大，压力比较大的。 嗯，这个三分之二位置处呢，他的这个机体压力又比较大，所以对应呢，对于这个外边缘来说呢，他的核窄大了，那么他的弯距也大，也就说他的配机面积是比实际要大的，这样不经济。 呃，所以呢，呃，软件呢，就推出了一。嗯，软件呢就采用这个分段配金的方式，让我们看一下，在分段配金 下面呢，后面呢有，比如我们底部环向钢筋分成三段，那么每一段呢，都有一个分段半径，我们先看一下分段半径是什么意思，对于第一段分段半径呢，就是指啊 第一段的环向钢筋和第二段环向钢筋的一个呃分界的半径， 就是湖蓝色和这个深蓝色之间的，这个叫分段半径一，这个分段半径一呢，就是第一段对应的分段半径八点四，然后我们再看一下第二段五点九，那他就是第二段环向蓝色和第三段环向钢钉红色之间的这个分界半径，就是分界半径二，是五点九。 最后呃第三段的分段半径三米三呢，就是指这个分段半径三。那在分段半径三内部呢，是不配置环架 钢筋呢？那我们怎么配金呢？呃已经分了三段，那具体怎么计算他的配金呢？那么和前面的这个方法是一样的，对于呃第一段 第一段环向钢筋来说呢，那我们取啊抬住的半径是等于分段半径一，将第一段作为一个悬条板，求他三分之二位置处的最大的压力，作为一个平均基底平均压力啊， 求呃弯距，然后再求配镜。那么第二段同样也是第一段和第二段呢，做一个悬条板，抬住半径是分段半径二，然后再取呃悬条板上三分之二位置处的最大压力，作为激励压力，然后求弯距，然后再求配镜。那么第三段呢，也是 同样的这个方法，也就是我们呃一直采用的都是规范七点二点六这个呃均不合载，取的是外调版三分之二位置处的最大压力，然后再根据七点二点八的这个呃公式求出呃在均不合载作用下全部购物件的这个弯距，然后再进行配金， 这是关于环向配金进行分段配金，那我们需要把每一段的钢筋的型号直径间距输入，这样呢快速建模部分就完成了。下面我们需要我们来看一下风机何载。 先看一下分项系数，工况组合呢，那就是根据风机基础规范呢，采用了啊，五种工况，分别是正常运行 极端和在工况疲劳以及多余海域地震。如果呢 cop 水位是在基地以上，那我们还需要考虑一个水浮力，那么用户也可以根据自己的需要啊进行选取，比如没有水浮力或者是啊 其他的这些情况，根据自己实际情况进入工况的选择。再看一下分项系数，这个风机基础呃，软件默认是按照风机基础设计规范采用的分项系数，这些系数呢也可以根据用户的需要呢进行修改， 那如果想恢复默认呢，就点一下这个恢复默认，就恢复了原来的数据。那么有一些用户呢，可能是想用通用规范，因为通用规范他的分享系数更大一些，就更安全和保守一些，那我们也可以随时进行呃，风机技术规范和通用规范的这个一个切换点上通用规 办就可以了， 那我们现在还是按照风机基础设计规范选确定， 那然后提示是否更新核载组合表啊，那我们选是接着看一下地震力，呃，接着看一下核载组合表，核载组合表中第上面的是单工况的， 下边呢是组合公框的，那我们再把这个哎拉到最右侧，可以看到每一组 组合号所对应的计算内容和核载工况的类型，那么在右下角呢，也有计算内容，核载工况类型和核载组合的一个选择，那计算内容，比如我们选抗弯计算工况类型，选啊，正常运行工况 和载就选基本组合，那么在这个固框组合下面第二栏呢就选就显示出在这些三种情况下的和载组合， 我们可以导出，如果我们设置好了这个呃核载组合以及分享系数之后，我们就可以导出一个 excel 表格，导出一个模板，然后其他工程如果想用的话就再导入，也可以把现在这个设置好的呢保存为模板，那么下次呢直接使用 这是核载组合，再看一下地震参数，地震参数，这呢就输入一些地震的基本的信息，那么。
