deform3d铣削仿真教程

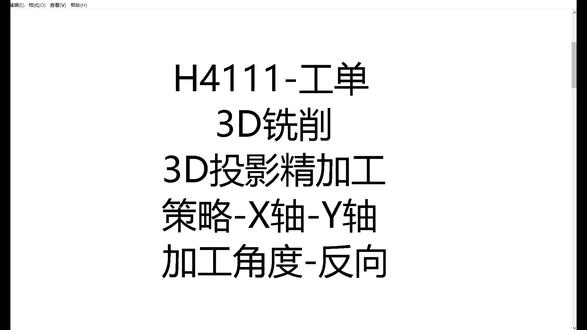

大家好，这一节我们来学习三 d 投影精加工，也就是我们平常说的平行起，也叫盘面了。学习策略里面的这几个参数。回到软件 这里，我已经提前把这个设置好了，然后呢公单列表也设置好了，右键新建公单三 d， 取消三 d 投影精加工， ok， 牛头刀这里用一把八毫米的 切 a p， 这可以给十五缓冲镜，给就先不要设哦。好， ok， 策略，策略完全是默认啊，这里是用 x 轴哦，默认的参数参数我们这里改一下，给个三毫米 边界，边界加一个给他，在这里我们用链，哎，其他参数不用管了哦，我们就来计算。 那么策略这里 x 轴呢，就很容易理解我们铺那个线条了，是吧，就是平行于 x 轴哪这样子就是平行于 x 轴啊，是图是吧，它会平行于这样子铺嘛，这样子铺过来嘛， 这里有个箭头，这个是刀记方向，然后呢，这个是铺的方向，是吧？哎，支一个双击它打开，那这个用 y 呢？用 y 啊，注意看这个箭头， 这是我们的刀具方向，然后这个呢是铺的方向，也就说它会这样子计算， 把这个擦了，这里呢右键刀具滤镜用这个自动这样子，这个就是 y 的， 这个是 x 的， 这很容易理解哦， 我们再复制一个双击它打开，那这个呢？那这样子呢？我们一般呢是爬四十五度哦，一般爬四十五度，这个它到时候这个是我们的方向，刀具方向这边是铺的方向 啊，我们再来计算，这样子啊，应该是我们光刀的时候啊，光刀的时候这样子用吧，是吧？行，再来一个双击，它 在这里我们给一百三十五度，注意看这个箭头，这样子吧，这个的意思哦，这个是刀具方向，然后铺的方向在这里哦。点计算啊，计算完成，这个不要了， 这个就是这样子铺的。这是起刀点呢，有有个小红点呢，是起刀点，这个是起刀点，是吧？这个也是起刀点啊，我们俯视图啊，把这个 拼起来吧，哈，先拼起来，拼到复合公单这里，然后再把这个给复制出来，好吧，复制一个出来，拖到外外面来哦，拖到外面来， 这个呢？再来计算， 我们来学习下一个参数 加工角度讲过了，我们来学习这个反向，那么我们这个弓箭这里有四个角哦，是不是有四个角？一二三四是吧？这里有四个角， 那么我们当年是从这里起的哈，从这里起，但是如果我想在这里起呢？我不想在这里起，我想在这边起呢，是吧？那么这里呢？你就可以这样子把这个复制下来哦，这个布局 计算一下， 不对，他跑到这边去了，是吧？好，可以， 好，那么这个红色的去起刀点，这边是在这边起刀了，也就说我只要把这个调一下，它就会反到另外一边去了。 好，那么这个再复制，然后再打开这个，这个不要打开这个，是吧？那么这个呢？它会在另外一个地方起刀哦，它会在这里起刀了，再来一个，那么如果两个都打勾呢？ 两个的打勾，那么他就会看他是怎么样的。 好，第一个在这里起刀，在这里起刀，第二个在这里起刀，注意看这个红点。第三个在这里起刀，第四个在这里起刀。也就是说你这样子调， 分别调不同的这个选项，你就可以从四个角起刀了。那这个东西有什么作用呢？ 比如说我们一个很大的模具，是吧？我们突然间加工到这里就断电了，或者什么情况，我们就把它机台停掉了。我们第二次加工的时候，你又从这边开始加工，那就很费时间了，我们可以把它反过来一， 也就说我们从这边加工嘛，是吧？加工到这里的时候呢，停掉，那么整个就加工完了，它是对应四个角下刀而已。 好，我们来复习一下，那么这里呢就输了一个 x y 是 吧？就是一个 x y， 然后一个角度就是看它的这个， 如果你给零度，那么他就是这样子吧，那零度四十五呢？是这样子，幺三五是这样子是吧？这个呢是等于我们另一个下刀点的意思，好吧？好，那么这一节我们就讲完了，谢谢大家。
