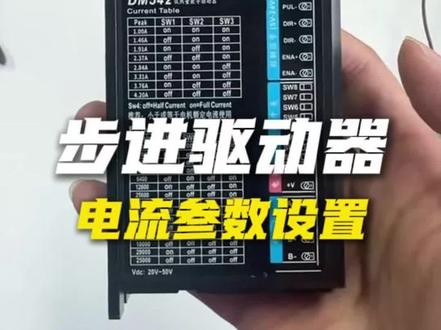

好，咱们这个视频呢给大家讲一下啊，咱们步进驱动器拿到手之后接上线了，可不可以直接使用呢？啊？是不可以的啊，那么这里有两个参数需要咱们设置的啊，那么有一个参数是必须要在上电之前要进行设置的，那么是哪个呢？好，咱们看是咱们的上边， 你上边啊，这里呢所表示的是什么意思呢？是咱们的这个步进驱动器的一个电流，那么他呢会给咱们的电机供啊，供一个电流啊，因为咱们的步进电机呢，他在上电之后，他的内部呢是已经有电流的，就就算他不运行的时候，他内部呢是已经有电流的，来保证让我的电机不动作， 那咱们看，我要根据我的电机来去选择，再说，那我选择最大的肯定是满足他的，对不对？但是不行的，那么咱们电机呢要跟他去匹配，怎么匹配呢？ 咱们的电流要选择要小于或等于咱们电机的额定电流，为什么呢？因为你想啊，咱们现在这个东西呢，一上电它就会给咱们电机供电，如果这个电机里边额定的电流假设是一安， 那你如果说你给我供一个一点四六，它相当于一直给我往里头供一点四六安的，那这样的话它里边会受不了，会烧的，它会非常的发热啊，如果说这个电流过大的话，就可能会让它的线圈会烧毁的，所以是不允许来去大于它的。那咱根据咱们这个去选择呢，你看我这个呢， 好，我的地电机电流是一点七安，那我就根据我的一点七安来去选择，那我这个里边呢选择我的一点七安，那咱看这里有一点九一和一点四六，那我应该选谁呢？ 应该选一点四六，不能选一点九，一点九一的话就比较大了啊，会导致它会发热的啊，如果时间长了它就会烧掉了，所以咱应该选择一个一点四六安的，那么咱们要把 s w 一， s w 二， s w 三打成谁啊？关开开，那么咱看咱们拨号开关在这里啊，在这里 s w 一 到 i w 三在前三个啊啊，咱们看前三个，咱们就是关开开，好看，是不是我现在所设置的，那这个必须要设置啊，默认的时候你买回来之后呢，它是什么呢？它是全是关的啊，它全是关的啊，默认的时候呢，它选择的是最大的，所以咱买回来之后呢，需要把它拉下来，向下指的是关是开吗？咱们给它打开， 打开，然后呢这里有一个 s w 四， s w 四呢，是一个全电流和半电流啊，一般的话咱们选择半电流就可以了啊，半电流的话就是就是在电机停止的时候呢，我使用的更是一半的电流啊，给它更是一半的电流。好，那这样的话减少它的一个发热，那这是咱们这个 电流的一个设置，我们下边呢所设置的是什么呢？是咱们的细分数，这个有没有知道的？有知道在评论区留言啊，下节课咱们继续。

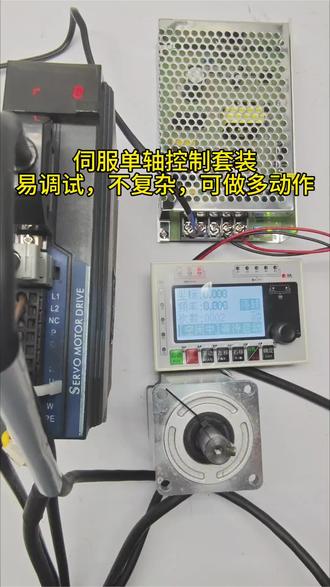

大家这介绍一下我们这一套四福套装，这个是我们普菲德的一个四福驱动器套装，一个一台四百瓦的电机和一台四福驱动器，售价在三百三的一个价格， 这个是我们普飞德的 h 二零三幺的脉冲控制器，售价在一百二，这款是我们普飞德的一个开关电源，售价是五十，然后总和起来是五百左右的一个价格。对，五百左右价格就可以买一套套脉冲控制设备，那我们来用一下这个控制器，我们看下这控制器可以做到什么要求吧， 你点下设置是吧？点击系统设定，再点到选择动作内容，看见没？我现在设置的是一个循环的一个正反转功能是吧？设置完之后我们启动看见没？点击先正转，然后再反转是吧？非常的方便，然后同样调速对吧？调速， 你看我可以进行旋钮的调速是吧？你看旋钮调速 是吧？实时的一个旋转调速，非常的方便。然后你不想要用这个动作，你点击系统参数再点选择的一个动作内容是吧？后面还有 非常简简单一个控制器，你看后面还有循环，正转，回零，然后两个线位之间来回循环，然后点动，往返等一系列功能，对吧？完全不需要你进行一些什么编程啊， 呃，调试啊，对吧？你只需要点入我们的一个设置功能，系统设定，选择动作内容，你就可以去设定你想要的一个动作了，看见没，跟随工作 一直旋转对吧？等等功能这边都有文字描述的非常简单方便的一个控制器，适合用在一些你的一些小型的传输，传输带和滑台等一些设备上，好吧？这是我给大家今天推荐这一套设备。

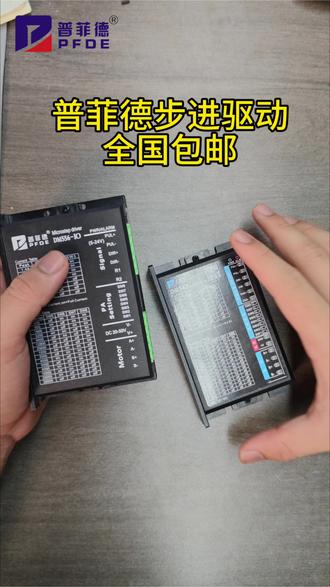

今天给大家介绍是我们普菲德两款不一样的步进驱动器，一款是最标准的一款 dm 五四，就是来控制我们步进电机的一个驱动器，另外一款是 i o 设置的一款步进驱动器， 这我来给大家演示它们俩不同的效果，好吧？首先我们来演示第一款，第一款是我们的一个标准款的一个普菲德步进驱动，是吧？我们把这个步进电机的线接上去， 好，对，我们接到驱动器，对吧？然后我们再去接一个电源，把一个电源接上， 然后我们再去找到我们的一个控制器，对吧？我们 port 的 一个控制器，然后插上去， 你看这就是一个最标准一个一个一个步进的套装，是不是？然后我现在正转反转，正转反转都是由我这个驱动器进行实时控制的一个步进驱动套装， 是吧？就是大家经常接触到比较多的啊。然后接下来我要给大家介绍的是这款我们的一个普飞的 i o 的 一个驱动器，好，我们把这个线拔掉， 这款 l 的 驱动器它就不需要我们用这种控制器去控制，是吧？我们去拿一个按钮，我们去拿一个按钮是吧？我们去拿一个按钮， 我们去准备一个按钮，然后我们再把我们的电源和电音片把它接到这个驱动器上， 好，我们用这个按钮接的这一个端子牌，是吧？端子牌我们再把它插上去，是吧？看见没？我这段子牌没有接任何的脉冲设备，然后我们看这电机，我端子牌没有接任何的脉冲设备，我只接了一个 按钮，是不是？我一按，我一按，你看我就直接亮个线，这个按钮我一按，因为我没有接任何的脉冲控制器啊？我一按，你看它是不是开始正转了？松开停，按住走，松开停，按住走， 对吧？这就是两款驱动器一个最大的区别，一个是标准款的，一个是适用于一些客户简单的控制场景的 l 款的。

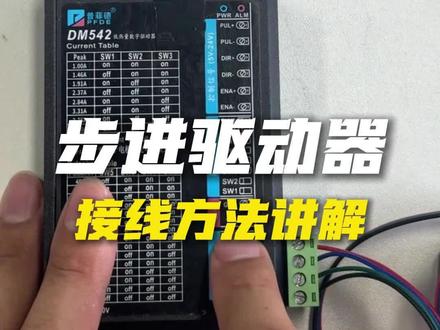

各位公众老铁，这个视频给大家讲清楚啊，普飞德固定驱动器的一个接线，我们接下来看如何接线啊？ 好，咱们看啊，这个普飞德的一个接线啊，那么咱们看这里呢，他每个上面都给咱们标注了啊，那么这里呢是标注的是电机的接线， a 正 a 负 b 正 b 负啊。 啊，这个呢是的电源，电源呢是给咱们的这个固定驱动器进行一个供电，这边部分呢是一个播放开关进行固定驱动器的一个设置啊，咱们一会再说，这边呢是个控制信号啊，这分别有 p o l d i r 和 e n a， 具体什么意思，有没有老铁知道的？ 好，那么现在首先咱们先干啥呢？先把电机接上去啊，电机用四根线， a 正 a 负 b 正 b 负啊，那么首先呢，我手里边呢有一个咱们的一个 电机啊，也是一样啊，古贝德的，然后呢咱这里呢有他的接线图啊， a 正 a 负 b 正 b 负。哎，那么有，那咱就按照咱们的接线 接上去就可以了。好，我现在呢已经接到我的端子上边了，这端子呢是快拆的啊，是可以直接拆下来的啊，我拆下来给接上线，接上线之后呢我再给他插上去， ok 啊，非常的简单啊。好，那么电机接完之后呢，那么还需要接什么呢？接咱们电源，那电源在哪呢？在这里 vdc 表示是二十伏到五十伏啊，那么我就可以用二十伏到五十伏，那么咱们公控一般用多少呢？用二十四伏的啊，那么我从我的开关电源啊，然后咱们这里啊，我上边的啊接的是个开关电源，咱们这里呢 这个开关电源啊，我呢是一个这个明尾的开关电源，然后我把这二十四伏引到我端台上面了，从端台出来一个二十四伏啊，接到了这里啊，给它供电。好，那么现在咱给他供电。 好，二十四伏，那么这里正 v 表示的是正，这硬币表示的是负，那么我这里啊，棕色是正啊，蓝色是负，直接接上也是一个快插的，哎，一插就可以了。好，那么剩下的就是这拨码开关，拨码开关啊，这里是对咱们的这里进行一个参数设定，像咱们的电流以及信号数的一个设置。 好，那么再看咱们的下一个接线，这里不需要接线啊，咱们只需要给上面的控制信号接线，那控制信号呢？咱需要控制什么呢？对它进行控制啊，那么这里分别咱们解释一下这三个含义是什么？ pl 表示的是什么？叫做脉冲。 br 表的表示的是方向啊， e n a 表示的是托机，或者叫使能，都可以啊， 那么这三个含义是什么呢？因为这个电机呢叫步进电机，他是按步数走的啊，一步一步走的，那么给他一个脉冲，他就会动作一次，给他一个脉冲，他就会动作一次，那么怎么控制方向呢？哎，那就是 d r 控制方向得电呢，哎，他就切换方向了， e n a 呢？哎，那么他呢？是谁是让他受不受不进驱动器控制？如果说 e n a 不 进电的时候呢，那么这个电机呢，是动不了的，他无他，无法去自由移动， 当我这个使能啊，或者是这个拖机啊，哎，这个功能触发了之后，我的电机呢，他俩就完全没有关系了，就没有电流给它输入了，这个时候呢，我的电机呢就可以自由移动了啊，就可以自由移动了。好，那咱们看啊，咱们上电，咱们可以看一下啊， 好，我现在单纯上电啊，我这里只给他供个电啊，这里所有信号都没有，咱们看电源灯已经亮了，这个时候呢，咱们看我再转他，哎，现在已经转不动了啊，已经被锁住了，所以说呢，步进电机呢，它是可以走精准定位的。好，那么接下来咱们看这个信号怎么去触发了，那么这里该如何接线呢？ 好，咱们看啊，这呢我是怎么接的呢？这里呢？ p u l 跟正和负，那么这里它供电呢啊，是供了一个二十四伏的啊，那么我这边呢正呢，我给的是一个二十四伏负呢，我现在通过谁给的？通过按钮给的， 咱们看这里边的所有的正我都给到了正了，因为他呢是可以按拼音输入，也可以拼音输入的，因为咱们这里的控制呢是需要用咱们 plc 的 啊，我现在用我的按钮来模拟成 plc 的 输出， 那么证呢？我就接我的电源证，然后呢这按钮呢模拟是我的一个漂移输出。那现在呢，咱们看啊，我现在上电 好，上电之后呢，现在呢这电机就转不了了啊，动不了了，现在没法动了。然后呢现在啊，咱们看我这里 给一个脉冲，它会动一点点，你看啊，它就没有动啊，哎，你看是不是在动啊？对不对？我按的比较快的话，你看它是不是就开始往前一步一步一步就走了，对不对？那现在这个东西呢，就是什么呢？我现在给他一个脉冲，他就往前动一步，给他一个脉冲，他就往前动一步，一点一点点往前走，这样的话能够做到咱们的精准定位。 好，那么这个呢，就是咱们的一个固定驱动器的一个接线，那么下节课呢，咱们讲现在这个东西接完了之后呢？能不能直接上电呢啊？有的一些参数没有设置，可不可以直接上电呢？啊？是不可以的啊。那么有哪些参数是非常重要的呢啊？咱们下节课继续讲解。

这是我们普菲德给客户做的一个立式的电柜，看见没？这是我们翻译 plc 的 一个运行画面，可以来控制电机的一个点动 和自动的一个运行，还有一些找原点给你们看下这个运行的一个画面，对吧？运行高度、实时高度都可以实时监测，还有我们的一些参数画面，是吧？这都可以自己去自由调整的。 然后我们来看下一个内部的一个构造，是一个立式的一个电柜，用的是我们的一个新捷 p l c 和我们普费德这款 ps 一 百的一个四伏驱动器，是吧？然后再配上它的一个电磁阀。
