费斯托气爪磁性开关怎么固定

超多粉丝问的怎么控制气爪自动动作的教程来了，首先需要一个可以安装磁性开关的气缸或者气爪，然后需要两条与气缸气爪适配的磁性开关，再来一个减压阀，一个电磁阀，接下来就请我们的工程老师上场了， 电磁阀接好线就是这样的了。 再把磁性开关安装好，在感应的位置会亮起红灯，找对位置后可以旋转这个螺丝进行固定，磁性开关就不会乱跑了。 就是安装好后的装置， 可以通过旋转调压阀来调节气爪的速度。 关于气动元件的其他问题，欢迎大家留言。

指示灯前示红色皮蛋老师，有客户问气干的磁性开关怎么安装，这个问题问他上课 当气缸和气爪安装磁性开关会成什么样的状态。我现在手上拿的是 m 九电子式磁性开关， 安装在气缸上面，开关指示灯显示红色。磁性开关分为两大类，蛇黄式核电子石，有两线和三线之分。还有什么不懂的气动知识关注我。

我太难了，烦死了，哼。不用那么麻烦，你看一下我们这款拉杆器缸搭配的磁性开关，拿一个卡尺量下气缸拉杆的直径，对照我们的选型，就可以 清楚的知道磁性开关的型号。好的，我们根据刚刚量过的选择了我们的开关的型号，然后我们现在来安装一下， 非常方便，拧一个螺丝就可以固定住，非常简单，美观方便，这样就安装完成了。

磁性开关的识别、安装与调整 一、磁性开关的识别磁性开关就是通过磁铁来感应的，这个磁就是磁铁， 磁铁也有好几种，市面上面常用的磁铁有橡胶磁、永磁铁、氧体烧结、乳铁棚等。 开关就是干黄管。干黄管是干舌舌黄管的简称， 是一种有触点的无源电子开关元件，用于技术限位等。磁性开关是在密封的金属或塑料管内 设置一点或多点的磁黄开关，然后将管子贯穿一个或多个中空的内部装有环形磁铁的浮球，并利用固定环控制浮球与磁黄开关在相关位置上， 使浮球在一定范围内上下浮动，利用浮球内的磁铁去吸引磁黄开关的接点，产生开与关的动作。二、磁性开关的安装 用钢带固定，在钢带内侧涂有一层胶，抗滑层涂 a 式，通过螺钉将磁 磁性开关锁紧在外侧的正确位置。上图壁是将安装用钢带钩槽的颚架上旋动安装螺钉，则磁性开关就被紧固在钢筒上。 此固定方法安全，但紧固力不能过大，以防止拉长钢带，反而不能固定甚至拉断钢带。安装钢带时不要倾斜，否则受冲击返回至正常位置时便会松动。 适用于无拉杆的中小型钢。固定在导轨上，开关壳体上有一带孔的夹片，导轨中有一颗滑移的安装螺母， 将安装螺钉穿过夹片孔，对准螺母旋紧，则开关便紧固在导轨上。这种安装方法通常用于中小型气缸及带安装平面的气缸 卡固在拉杆上。开关壳体上有带孔夹片或带孔凸圆，将安装作用指动螺钉固定在拉杆上， 然后再将开关固定在安装键上，直接安装。 将磁性开关插于导轨槽中，用指动螺钉固定，或通过安装键用指动螺钉固定。 三、磁性开关的调整。

如何快速安装磁性开关？首先我们准备好 x 杠三九、 dxuc 八磁性开关，可直接上方置入各种梯形沟槽，确定好位置，再用螺丝刀锁紧螺丝， 把磁性开关的快速接头和另一端接口对准，然后将螺帽拧紧， 安装板车。

如何三十秒内安装磁性开关？首先我们拿起准备好的磁性开关，用螺丝刀拧松螺丝，从气缸侧面的 l 型沟槽推入安装的位置，再用螺丝刀锁紧螺丝， 把磁性开关的快速接头和另一端接头对准，然后引起风暴。

好，今天给大家介绍一下哈，这个磁性开关在气缸上怎么样找最佳的位置进行安装哈。第一个这是气缸，这是磁性开关，然后气缸呢一般装两个磁性开关，左边一个，右边一个，在装左边的时候呢，把气缸的活塞杆拉到最底的时候呢，把磁性开关从右向左慢慢的进行滑动，滑到灯亮的位置，灯亮的位置，然后呢 用记号笔做个记号，再往前滑，灯灭了以后呢往回拉，灯亮了以后呢，在这边画一个记号，这两个记号中间这个位置就是最佳的安装位置。另一边也是一样，把火塞杆啊推到最里面，然后呢轻轻的从左向右进行滑动，滑到灯亮了以后开始做记号， 然后呢继续往前滑，灯灭了以后停掉，往回拉，拉到灯亮了以后呢，在同一个位置做记号。好，这两个记号的中间的位置就是最佳的安装位置。

大家好，嗯，平常我们使用四伏电缸的时候，嗯需要装那个新开关，那么有很多人不会去安装这个新开关，怎么样去安装在使用过程中是不知道的，那么今天呢我来给大家讲一讲新开关的安装方法以及调试的方法。嗯，首先呢我们要知道一点， 对于电钢来说，机械纤维跟软纤维，嗯是两个不同的概念，软纤维是在程序里面所体现的，那么他在程序滚乱的情况下 是不能用的。那实心开关的话，这种的是外部结构，它属于防止电机正转或者反转，它起到一个原点确定的一个作用。 接下来我们来讲一讲这个无线开关是怎样去给他安装。首先呢在四字电机这一块，我们要保证他的速度低于每分钟五十转， 然后根据图纸这边有尺寸让师傅电梯上下运转，先向上，然后我们往下转，这个距离跟图纸差不多的时候，当然不能跟那个图纸一样要高于图纸， 如果说图纸上标出标出来的是二十，那我们就要做到二十五，这个尺寸量出来之后，我们去把下面开关给他装上，这边尺寸量出来，然后我们把开关给他打亮， 在这种情况下我们直接给他锁死，因为你已经放过安全距离，所以说我们需要把首一个开关给他装好，位置限好，然后我们需要装安装下一个限位开关， 那这样的话就需要我们便于去给他反向运转，当然这个速度还是需要低于五十转， 那当我们的距离伸出到我们图纸上所标注的行程之后，我们需要把另外一个机盖关给他装到开关打亮 好，就以这边为基准，我们给他打亮，然后直接上死，直接锁死。当我们两个线开关装好之后，那么现在的话就是线开关已经起作用了，当我们往下 他会自动停止，这样的好处就是防止四伏电缸遭受到机械撞击，然后或者说出现人员损伤。

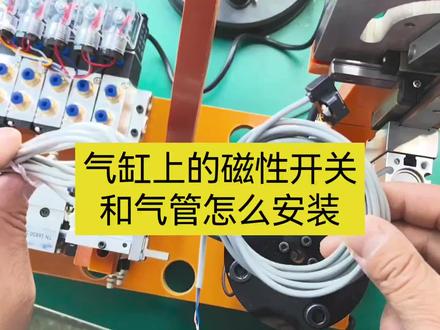

这个是磁性开关啊，我们来感应气缸的，我们来看一下怎么安装和接线， 这个直接穿进来就可以了， 默认情况下我们的气是从电磁阀这这一边出来的， 我们看一下我们接的气管。

今天来为大家演示一下双灯型磁性开关的使用方法。首先将磁性开关推入气缸到感应位置后，首先亮起红灯， 随后在最佳感应区域亮绿灯，在前后两处红灯中间绿色区域。拧紧螺丝固定磁性开关，拧紧螺丝安装完毕，谢谢！

如何在气缸上安装磁性开关？我们使用 x 杠零九 d fqc 八磁性开关，可上方置入亚德克 l 型沟槽，可体结构缩减优化，适用于超短形成气缸。确定好位置，按住磁性开关，逆时针松开螺丝，等磁性开关卡入 l 型沟槽后，再锁紧螺丝， 把磁性开关的快速接头和另一端接头对准，然后将螺帽拧紧， 安装完成。

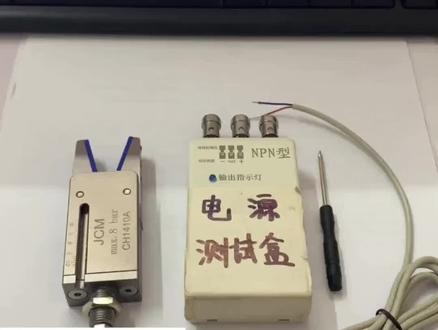

有好多小伙伴说不会调试这个家具检测，我就来教一下大家。常用的磁性开关一般是两条线的蓝色负极重色信号线， 接上电源我们就可以检测一下磁性开关是否通电。磁性开关标准的位置应该是在亮灯处，往前推一点点距离，检测灯不亮就是正确的位置，再把它固定好。家具是靠缸体里的磁铁 检测感应的，所以用手捏夹头是没有用的，他推动不了里面的磁铁，一定要进气使用才可以更好地去调试磁性感应。通气夹紧磁性开关是没有信号的，放气夹具松开他也是没有信号的，只有夹到产品他才会有信号，很灵敏，也很好调节。
