2.5次元测量仪教程
今天来学习一下全自动二点五次元影像测量仪如何建立坐标系。在产品轮廓边缘选择自动对焦，鼠标长按拖到对焦位置，鼠标左击一下， 选择超过屏幕划线功能，框住轮廓边缘，双击鼠标，取一段虚线，控制平台移动到下面框住，取一段虚线，点击回车键，然后划 x 轴方向框住，取一段虚线，再移动到最右边，再取一段虚线 框住，双击选择计算连成长实线，选中这两条线构造相交点，选中相交点作为坐标系，圆点，选中其中一条线，摆正坐标系，点击保存。选中坐标系，可以看到右下角构成要素，到这里产品坐标系就建立好了， 可以开始绘图测量了，绘图画圆下方可以看到圆的直径大小。 画线测量， 选中画好的两个圆构造圆心距离，选中两条线构造角度，还可以标注圆的直径大小，依次设置标准值和公差。 最后运行程序，仪器会根据编程的步骤自动测量完成， 自动输出，管控尺寸数据报表。
粉丝903获赞2498
相关视频
03:17查看AI文稿AI文稿跟着廖工每天学习一个测量小技巧，这节课我们还是继续讲实操啊，这是一个客户寄来的一个机加工的一个铝合金加工件， 今天给大家讲一下这个啊孔到边的一个距离是如何来测量，我们现在直接上干货上实操，好吧？首先把弓箭根据图纸啊， 你看要看图纸，你看图纸是这样，他是要测这个孔到这个边的一个距离，五点五，所以我们弓箭就要这样放上去， 我们把弓箭放在工作台，刚开始直接把这个激光打开，找到这个孔位， 我现在开始操作，你看他是要测这个这个孔到这个边的一个距离，所以我们首先把这个孔和这一条一条边给他画出来，然后才去记上他的一个距离，现在这个孔已经找到了啊，焦距已经调好了，你看就你们这个孔，我们直接啊在元素 里面选择圆，方法就选择第二种整体寻边，因为他这个，嗯，你看圆还是比较做的，比较规整规整，我们直接左边点一点，右边点一点，然后把它把这个圆框住，你看然后双击一下， 此时这个圆就画出来了，它的直径是四点二五的啊，圆画出来以后，我们就把这条线给他画出来，你看 我们以这条线为准，因为这这条线是这，你看这有一个白色的，他的其实就是一个倒角，所以我们还是不能以这条边，要以这条边为准。 我们选择线元素啊选线，然后方法也是一样的，选择整体选边，直接上面拿一点，下面拿一点，这个时候就要注意了啊，我们的方法，你看 在这里不是有个箭头吗？所以我们此时可以拖动这两个，让让他寻边，从外外侧朝里侧去寻边，这样就准一点，你看上面有个箭头啊，然后我们在框内双击，这个时候 你看是不是取的很准，这条边和这个圆都取出来了，取出来以后我们就啊在元素列表选择线和圆一起选中， 然后直接在图形显示区这里，你看第二个有一个距离，点一下，他接出来，你看五点五零四五，你看他的一个图纸的要求，是啊，五点五的，你看证明这个产品的精度做的是 很 ok 的 啊。对，以上就是一个直操，一个孔到边的一个距离， 大家也可以。呃，根据我的视频去操作一下，这个应该是很简单的啊啊，反正有什么不懂的可以在评论区进行留言或者私信我都可以。好，谢谢大家。
03:54查看AI文稿AI文稿哈喽，大家好啊，跟着廖工每天学习一个测量小技巧。这节课我们还是讲一下这台万豪品牌的手动二次元影像测量仪这个软件的一个操作方法，讲一下线是如何来测量的。对，首先我们还是以这一块消声片为例啊。对，我们首先把这个消声块放在这个工作台上去。 好，我现在开始操作。测试之前这个胶具啊边缘一定要调清晰，现在我们就是以这个矩形为对。如何来测量这个线呢？你看我们首先在这个软件界面元素这里选一个线， 然后这有几种方法。第一种方法智能选编，智能选编就针对于这条线非常规则，而且清晰度非常好，我们点这里把它移到这里来，点开它，你看 他们这里有一个锯齿的一些方法，把它包住，然后我们在一个框内双击，你看此时一个线一就出来了，就这条线，是吧？这是第一种方法，智能寻边。然后第二种方法整理寻边，整理寻边也是我们在测量过程中用的最多的一种方法，这个方法也比较简单，选择这里点一点，从这里拉过来，拉过来往这里来， 这个边缘出现锯齿的情况下，我们在这种框内双击看，这时候线二就出来了，这就比较方便。第三种方法就是多段寻边， 多段群的意思就是说把一条线一条线分为三段，这个测量方法主要针对于这条线超出这个影像区的屏屏幕以外的，就比如说找一条线稍微大一点的线啊， 就可以调大一点，调到两倍，你看这个时候他已经超出这个范围了啊，你看超出影像区往这里选， 我们一起选两倍，我们这就开始测量，你看多段寻边，首先我们画第一段，第一段然后再摇对你的另一端第二段，这个时候你看你这里有个线啊，第二再画一段，就第三段，我们再往这边一个列的宽度 再松一下，它会把这三段自动连成一段，这就是一个多段取连的一个方法。然后第四种方法就是一个鼠标踩点。鼠标踩点也是用的比较多的方法，就比如说两点成线吗？比如说我在这里点一点， 这边点一点，他就会两点成一线啊，这种在操作中用的是最多的，然后这个临近踩点的话，一般用的不是很多，把这个放大踩点，放大踩点主要针对于这个边缘没有那么清晰，你看比如说我的这里选一个啊，在这一块，在 这个位置选啊，这个鼠标移的这个地方，鼠标移的这个位置来选，选他这里两点成一线，这是一个放大点。 然后还有一种方法，就是一个十字线彩点，十字线彩点也是用了一个非常多的一个一种情况， 嗯，它的意思就是说通过 x 轴和 y 轴的一个焦点来确定这个点位，这一般针对于弓箭比较模糊的情况下，我用这个方法，你看就是我在这里来，你看刚好 x 轴和 y 轴的焦点刚好跟这个相交，它变颜色的时候，你看会闪烁，你看比如我这里敲一下空格键，对， 你看这个点就出来了，然后我们再你到下面这个点来，它的时候也会变颜色闪烁，对吧？也是全空格键，对， 它这个点就出来了，这就是一个实线踩点，实线踩点可以用键盘操作，也可以用脚踏开关来进行操作啊。对，只要认证以上一种，四种 六种方法用的比较多，其他的几种基本上用的很少。以上就是这个关于呃，一个线的质量方法的一种，呃，不知道大家有没有听明白，如果不懂的话，大家可以在评论区留言或者私信我啊，我都可以一一的为大家解答好吗？谢谢大家！
02:37查看AI文稿AI文稿哈喽，大家好啊，跟着廖公每天学习一个测量小技巧，这节课我们还是讲一下这台万豪品牌影像测量仪的一个最基本的一个操作，像素校正啊。对，首先我们还是找到一个消磁片放在这个玻璃台上去，刚开始 你如果就是说找不到，你说你可能不知道是你要测到位置，是吧？你可以在这里有一个绿光打开，你看 他这里会显示有一个那个激光吗？红色的，比如说你要移这个圆，你把它移到这个圆上来，你看这一下你就是这个位置，就是激光所指的位置，就是你现在这个影相区的位置啊。然后我们这时候最重要的一步来了，这个灯光的要求，做像素校正的话，不用开这个 表面灯，要把这个关掉，然后那个底灯，开底灯就行了，底灯也不要开的那么亮啊，稍微稍微调暗一点，让这个屏幕呈现成绿色的状态就是最好的啊。对， 然后这轴就把它调清晰，边缘调清晰，然后我就开始操作，进入软件操作啊。 对，我们首先像素校正有一个基础的要点，就这个圆呐，他不能太大，也不能太小，你看他不能超出这个影像区的四分离的相相线， 你看如果你超出肯定不行，所以那你就用大家合适我们就开始操作啊。首先我们在鼠标右键在这个影像区啊，鼠标右键像素校正， 往这里点一点两点把它宽度，然后再双击，此时左下角会有一个红字像素修正，请测量第二个位置上的圆，所以我们这时候要把这个圆移到这个位置来，此时我们摇动 x 轴的工作台往右摇，你看到这个位置来， 然后继续把这个拖过来，把它框住，当边缘呈现锯齿的状态情况下，我们在框内双击，他此时会显示请测量第三个位置上的圆，所以我们这时候摇动这个 y 轴，把这个圆摇到这里来。 对，继续重复刚才的步骤，双击，然后移到这这个位置来，再把它框住。双击对，此时像素修正已经完成。 然后大家如果对那个影像仪啊有什么不明的地方都可以在评论区留言啊，我会一一的为大家解答。好的，谢谢大家。

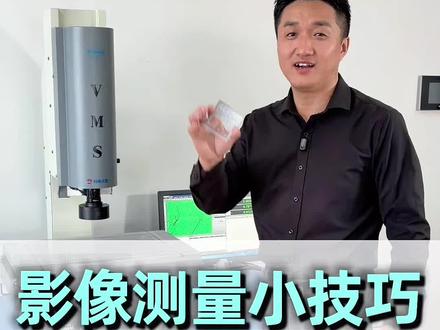

04:19查看AI文稿AI文稿哈喽，大家好，跟着廖工学习一个测量小技巧，这节课我们还是讲一下这台万豪品牌的二次元影像测量仪的一个软件的操作方法，如何使用构造来测量距离，首先还是以这个标准块为准，放到上面去，然后我们开始操作啊， 因为最近很多粉丝朋友问，就说怎么测那个中心距啊，或者圆中心到边的距离啊？所以我这是讲一下那个构造啊，这个构造距离，你看所有的所有的尺寸都是可以通过构造这里来 这种方式来呈现的。你看构造，首先我们讲一下如何做到点，好吧？比如我们点点几个点，随便点几个点一二，再画两条线， 然后再画两个圆，再画几个圆，然后我再画几个弧，好吧？ 再画两个弧，你看现在有点两个线，两个圆，两个弧，两个，所以我们现在去如何去构造呢？你看比如说我们想测量点一和点二的一个，你看这两这两个的一个距离，是吧？我们首先在元素列表这里选中点一，然后按住 ctrl 键 就把点点三也点三也选中，你看点三选中他这两就会变变成黄色了，此时我们在这里点构造，这点要构造距离，你看他直接出来了这个数据就是一点七九九九六的， 这是如何勾到一个点两点，勾到什么距离？然后如何勾到两两条线呢？你看我们选中线三和线四两个变颜色 啊，一样的，这里选构造距离，你看它只会出现三三个，一个是最长的一个，最短的一个是中心距，正常我们选默认选中心距，这红色的我们点确定，你看这个时候他就出来了，这个是一点二六五九，你看这是两条线段距离，然后如果我想测两个圆的圆形距，你看 就这两个吧，我想测这个圆一和圆二的两个中心距，是不是选中以后选构造这里一个构造距离，点下它， 他也是会出现有三种结果，第一种就是两个最外圆的一个距离，你看然后第二个就是两个圆形距，第三个就是内切圆的距离，你要哪个就选哪个，正常默认一般都是选中心距，五点确定，你看这个时候 这个中心就出来了，零点二点零零五啊，这个是一个两个弧也是一样的，把两个弧选中，然后这里勾到， 你看他也是跟其实跟圆是一样的啊，正常弧他也是测两个弧的，一个圆形的嘛，圆形嘛，正常就选这个，有点确定，这几个可能用的不是很多，你看一般一般都是选圆形就点确定，你看这两个弧的一个弧的一个，一个距离就是二点零一，你看这是两个弧的。 就说假如我现在想测啊，线三，一个线线到一个圆的中心距，怎么测？还是一样的，我们选中线三，还有选中圆一，两个选中变颜色，然后又到一个距离，你看他此时也会出现三种结果，一个是最长，一个最短，一个是中心距，我们默认选中心距点确定，你看此时 这个线到这个圆的中间距也就出来了。然后如果如果点到线的怎么测？同是一样的一样方法，选中点和两你要测的两个元素，选中它，然后在这点构造， 你看他自动就出来了，你看零点六六自动就出来了这个距离，然后比如说你想测一个圆到弧的距离也是一样的，把它两个选中，要你要哪个选哪一个，把它选中以后，这点构造他也会弹出三个选项让你选择一个最短一个最长一个是中心距，默认选中心距，确定确定这里它就出来了这里你看 就这个对二点零所有的不管是你是点到圆也好，先到的点也好，就是你要哪一个都可以去让他自由去组合，然后觉得构造里面去选择这个距离的一个测量，大家觉得是不是很简单？看完 如果大家有没有呃没看明白的地方了，你可以在评论区留言或者是私信我都可以，我都会抽出时间一来为大家做出解答。好吧，谢谢大家。
03:42查看AI文稿AI文稿跟着廖工每天学习一个测量小技巧啊，这节课我们还是继续学习这台万好品牌的二次元影像测量仪。这节课主要就讲一下软件的一个标注功能，这个标注啊，为什么我，我的有，你的没有啊？所以 我现在给大家演示一下啊。首先我们还是以这一块标准块为例，我们把它放在这个啊工作台上去，我们现在开始操作 标注的话，你看你看我现在测一个圆，是吧？或者我测一，我再测几个圆， 测一个圆，你看它这里是不是没有显示数据，是不是啊？怎么能能让它这里显示数据呢？ 我们可以再把鼠标移到右边这个区域，你看一二三四五六七八，第八个，你看这里这个工具栏，这个倒三角，这里点一下，他自动会弹出，你看 自动标注角度，这个可以，这个是经常用的，可以勾选一下，然后自动标注距离，这个也比较常用，也勾，你让他啊点亮，然后 自动标注半径，一般的圆，我们就标直径就行了，然后自动标注半径弧弧，我们就标啊 半径就可以了。所以说我们把这一二三四四个功能给它打开，这个时候我们再去测量啊的时候，他就会这里会直接显示数据给大家演示一下啊， 你看之前这个是没有的，是吧？我现在找一个圆，你看直接出来直接是一点一九的再测一下，你看这个是零点九九的，我们再测个弧看一下啊，测个弧， 你看这个显示 r 零点四九七四，这半径是零点四九七四的，我们再给它标出一个距离啊，也是我们想测量圆四和弧一的一个距离，我们选中它，然后你看 在这个构造这里点距离，选择中心距点确定，你看此时这个地方也会直接显示他的一个数据，你看现场距离是一点九九啊， 所以这就是一个啊，还有角度给演示一下啊，角度，角度，我先随便画两条线，一条两条，假如我现在测线一个线的角度，我把两个选中，然后这里一个构造点角度点一下它， 你说我随便要一个角，要要要，我是要这个这个小角角点确定，你看此时这个角度一十一十一点九七六八，这个就直接标志出来了， 这样对测试的一个呃，数据啊，可以看的一个更直观啊，不知道大家有没有看明白？好吧，如果有不明白的地方，大家也可以在评论区留言啊，我都会抽出时间也得为大家做出一个解答。好吧，谢谢大家，咱们下期再见。
02:28查看AI文稿AI文稿跟着廖工每天学习一个测量小技巧，这节课我们还是继续讲实操，直接上干货。这节课直接就讲一下这两个圆的一个圆形句是如何来通过 这个软件来进行测量。话不多说，直接上干货上实操啊。首先我们要根据一个 啊图纸的，你看他的图纸应该是这样放的，所以测这个孔的这个孔的一个圆形距，所以我们这个这个弓箭也要这样放上去，就是这样放上去，把它放在工作台上去，首先我们打开这个激光，找到第一个孔啊， 我们现在就开始测量，测量之前把这个激光给它关掉啊，不然造成干扰。你看这个时候这个第一个孔就找到了，我们直接选择元素圆，然后方法选整体寻边 啊，直接在左边点一点，右边点一点，把它框住它，它会自动在这个圆的周围出现一个锯齿的情况下，就证明这个圆已经捕捉到了，其实我们在框内双击这个圆就画出来了，然后按照这种方法我们画另一个另一个圆， 对，如果不确定是哪个圆上可以可以打开激光，你看刚好照到它，它就等于你看这个圆， 这个时候直接可以把这个框框拖过去把它框住，你看当边缘出现具体的情况下，我们同样双击 第二个圆已经画出来了，所以此时我们两个圆全部画出来以后，我们在元素列表选择圆一和圆二，一起选中以后，直接对点一下距离，二十八点 九九九七，你看这个图纸是多少？两个圆心距是二十九的，你看就差了零点三个米五啊，这边这个弓箭也是做的飞度，飞精度非常好的啊。 以上就是一个实操圆心距的测量方法啊，其实也很简单啊，大家可以试着操作一下啊，谢谢大家。

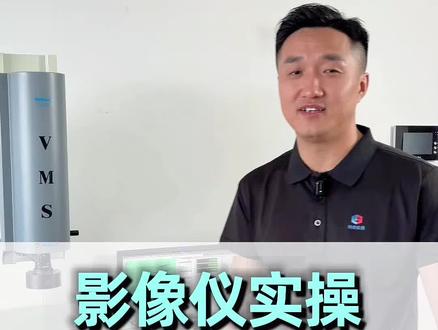

05:45查看AI文稿AI文稿廖工每天学习一个测量小技巧，这节课啊，就开始给大家实操讲一下图纸的一个基本的一些测量方法。好吧，这是一个粉丝朋友就说发过来的，让我教教他这几个尺寸来怎么测量啊， 我现在直接上干货。好吧，测量之前首先要看一下一个图纸，他的一个视图，然然后跟着一个视呃，图纸的视图情况，比如他是图纸这样放，然后你这个产品也要这样放在这个 啊，工作台上去跟他对应，再去测量这个也是一样的，这个是俯视图，你看就是这样放，这样放去测它，所以这是最基本的一个要看图去测啊。首先 啊，根据图纸的仕图放好空间以后，我们再去测量，就比如说你看这一二三四这几个尺寸我们怎么测呢？第一个尺寸五十四点九啊，正负零点二，你看他标的是第一个圆和第二个圆的圆心距，这个时候我们就首先 把这个圆给他画出来，你看就比如说我现在把这个圆给他，我随便画一个圆出来啊，这个圆就圆一，比如就是这个圆就这个圆，然后这边一个小圆啊，就是圆二给他画出来， 大家模拟一下啊，你看这个圆画出来这个圆，两个圆画出来以后，我们此时怎么去得出这个距离呢？我们在元素列表选中圆一和圆二，选中它，然后这里有一个图形显示区，选择距离，这个时候就出来了 三点一三一四，然后测量这一个啊，先测量这个圆四吧，圆四，你看圆四的话，它是左边这个圆形距到东边中心这个圆形距，所以我们这个时候就把这个，就把这个圆也给他画出来， 这个圆不用画也可以。我们，我们我们这个时候看一下啊，这个是圆到边，所以我们这个时候要把这条边给它画出来， 这条边，这条边就是假如在另一条线啊，我点两点，两点平行线，我就选连中两点，此时这个线已经出来了，然后这条边怎么出来？这个边就直接选中这个圆一和线一 选中以后我们直接点距离，你看这个时候这个距离就出来了， 这条边到这个圆形的一个圆形距就出来了，这个这是这个，然后你看第二个尺寸，这个尺寸怎么测？你看这条线现在已经有了，所以我们要把这中间他是也是两个圆形距，所以我们这要把这个小圆给他画出来， 一样的，此时还是三点乘以画个小圆出来。画出来以后啊，我们还是选中这一个圆三和圆一一起选中， 然后这里一个点一个距离，你看这个时候这个距离就出来了，这个圆三和， 你看，你看圆三和圆一的一个距离就出来了，然后第三个，第三个的话就是，嗯，你看 这个圆形，你看第三个是两条线的一个距离，那我们怎么测？首先我们把上面这条线画出来，把下面这条线画出来，然后勾在一个距离，我模拟一下 移过来，就是模拟一下线，这里画一条线画出来，然后把线二线三选中以后，然后再勾在一个距 离，这个时候线三就出来了。这里还有一个指的是七，这个是深度，深度这个用从二选测不了，必须要加探针或者是激光才可以啊，测量这就不做演示，因为现在这个样子也是没有加探针的， 像这两尺呢，它是另外一种施图，我们要把空间放上去，你看这个就比较简单， 对这中间这条线，如果中间没有线的话，那你就，嗯就要判断出，判断出这中间呢，它是这条边和这条边的一个中分线，所以我们首先要把这两个这样画出来，先选中线两点乘以线一条两条， 把这两个两条线画出来以后，让我们两条线选中啊，勾到一条线，勾到一条中心线，这条线就是就是这个中心线，然后画两个圆出来啊，画两个圆画出来一二三， 在这边画一条一二三，然后画出来以后，然后我们这个时候选中线六和线四，线六和线四就是这个中心距到这一个构造出来这条中心线的一个距离，选中它三点七二，然后线六 和圆五，线六和圆五就是中心线到这个圆的一个距离，选中它构造，你看这就出来了，所以， 嗯，以上就是这个图纸的标示的几个部分的一个测量，不知道大家有没有看懂啊？如果大家有不明白地方也可以在评论区留言，我这边有时间大家一一的做出一个解答，好吧，谢谢大家。
02:44查看AI文稿AI文稿跟着廖工每天学习一个测量小技巧，从这节课开始啊，我就给大家讲一下这个万豪二次元影像测量仪的一个实际操作课程啊。今天是一个客户寄来了一个，是一个压铸件啊，他是想测 这两个圆的一个圆形距啊，我们现在直接上机给大家操作一下，看一下这两个圆圆心距是怎么来测量。好吧， 首先我们把弓箭放在这个影像仪的一个工作台上去，然后打开这个右边的一个激光按钮，你看他这里会出现一个红光，然后找到这个孔和这个孔，首先找这个孔是不是，你看找到他， 然后观看屏幕，然后关掉这个激光，然后调焦距， 你看这个孔已经调清楚了，然后我们此时开始操作。对， 你看首先要把这个孔给它测出来，我们选择在元素列表选择圆，然后方法直接选第二种，整体寻边， 直接左边一点，右边一点，把它框住，你看双击此时这个圆一啊，它的直径已经出来了，然后我们现在要把这个圆也给它画出来，我们摇动工作台找到这个圆啊， 不好找的话，还是把激光打开，你看找到这个圆以后 啊，可以用刚刚的那个工具把它框住，你看当这个圆的边缘 出现锯齿的情况下，就证明这个圆被包住了，所以我们在框内双击，你看这个圆已经测出来了，这个时候我们两个圆都测出来以后啊，那这两个圆的一个圆形锯我们怎么测呢啊？首先你看在元素列表这里，把它 两个一起选中圆一和圆二，当它变成蓝色的时候，你看这个，这个时候我们选择构造，你看点构造距离， 我们选择两个圆的一个中心距，我们点确定，你看此时把这个两个圆的中心距就是为四十点一七七五 啊以上，就是啊实操弓箭这个也压住箭的圆心距的测量方法啊，大家如果公司有仪器的话，也可以根据我的视频操作一下啊，谢谢大家。
00:55查看AI文稿AI文稿自动变倍镜头校正，然后我们先对焦清晰，对焦清晰以后右击，在软件这各倍率下校正 好，我们对准这个圆双击，然后它会自动校四个角的圆，然后自动变到一倍，然后再双击， 然后分别他从零点七倍到四点五倍，每一个都会测一下， 我们就注意调整一下，一个是这个清晰度的上下对焦，还有一个就是光的亮度，呃，适当调整一下，然后再双击就可以了，直到最后校正完四点五倍。
04:20查看AI文稿AI文稿哈喽，大家好，跟着廖工每天学习一个测量小技巧，这节课还是讲一下这台万豪品牌的二次元相测量仪的一个软件的操作方法。这节课主要就讲构造如何来构造线，话不多说，我们直接拿这个标准片啊放上去，现在我们开始操作，首先我们 要知道勾到线必须要有两个以上的元素才可以，不然你点它它会显示报错。所以我们现在啊首先去画两个圆，两个圆画出来，然后再画两个弧， 这两个画两个弧啊， 然后再画两条线，你说我画 一条，两条换两条线，然后我再点两个点，随便用鼠标随便就点两个点，你看现在我这里元素列表有两个圆、两个弧，两个线，两个点，所以我们此时想去构造线，可以在 这八个元素列表里面任意组合。你看比如说我们先把圆一和圆二构造成一条线，我们选中圆一，然后再按住键盘的 ctrl 键，再按住圆二，一起两个变颜色，变成蓝色。以后让我们这一点构造 勾到线点一下它，你看它会弹出一个窗口，有一种，两种、三种、四种、五种、六种，它有六种组合方式，你看你要哪一种就选哪一种， 一般的用多的就是就是中心距离两个两个圆形距来组成一条线啊，你要哪一个就组成哪一个，比如说你要你要是中分线，它也是可以的就可以了。 然后比如说你要中分线，你点确定，你看此时两个圆组成一条，一条线虚个一条线就出来了。比如说你要通过两个弧，两个弧也是一样的， 你看这两个弧，还是把弧一和二选中，然后再点，你看它会自动自动默认 把这个能够和的圆心勾到成一条线，然后两两个点，两个点。比如你选择两个点一点构造，他就会默认的。你看你说是，你看这两条线是一个直角的线吗？他会把这条线勾造成，你看，比如说 这两个直角，他可以勾搭成一个中分的一个角度，然后他有一条两条三条可以勾搭成三条线出来。如果你还是一样的，你要哪个就选哪一个，比如说你要这一个就选这一个，你看此时勾到了一个虚线，它就它就出来这条线出来了。比如说 现在是圆也构成了啊，未构成线也构成了。如果你勾到两个点呢？两个点就更简单，两个点选中两个点，点一和点二，直接点构造，你看 他就会，你看有一两个点连接成一条线，二对称就两个点啊，一个中分，他会默认勾到处一个中分线，如果你要哪一个，你就点哪一个点对称确认，你看他这里两个点的一个中分线就出来了。也可以，比如说你 圆和弧也是可以的，比如说你选中圆一和弧一，两个勾到线，你看两个圆形就连接起来了， 比如说你是要用，要用弧和线也是一样的点选中它构造，你看它也是有要哪个就选哪个，也是一样的方法， 都是可以构造的。比如说你点一和线一，你构造看一下也是可以的，你看也有三种帮你去挑，要哪个就选哪一个。 然后比如说你点二和圆一也可以去构造它，选中它，它也会去弹出这些选项让你去选择，如果你要哪些线，你就选哪一个线，选中就选确定可以了。 反正总而言之就是说你所有的所有的这个构造必须要有两个以上的元素才可以，可以可以构成任意任意构成选择你要的一个虚线。以上就是这个啊，关于构造线的几种测量方法， 不知道大家有没有看明白，如果大家有不明白的地方，你可以在评论区留言啊，我会一直抽出时间为大家作出解答。好吧，谢谢大家。
02:02查看AI文稿AI文稿跟着廖工每天学习一个测量小技巧，这节课我们还是继续学习这台万豪品牌的二次元影像测量仪，这节课主要就讲一下元素类的啊，云线是如何来测量，来扫描啊，自动导入到 cad 啊，大家还是跟着我的这个教学片一起来 观看，好吧，首先我们把教学片放在自己想要的一个位置， 然后我们开始操作， 比如说我现在要把这条边跟这条边一起扫出来啊，全部给它扫出来，那我是怎么扫呢？直接啊元素列表这里选择元素，然后方法选择轮廓， 你看它会自动把这条边全部给它扫出来，此时我们在元素列表会出现一个云线 啊，然后我们直接在软件右上角这一点导出 cad， 我 们保存它，此时 直接进入 cad 可以 查看，你看这个线就自动帮你描出来了 啊，这个如果懂 cd 的 朋友啊，用得上的。以上就是一个云线的一个操作方法啊，其实也很简单， 但是用的场景可能不是很多啊，大家如果公司有啊这样的仪器的话啊，可以去试一下啊，这个扫描功能，看一下效果怎么样。 如果大家有什么不明白的地方呢，也可以在评论区留言啊，我都会抽出时间一一的为大家做出一个解答，好吧，谢谢大家。
04:10查看AI文稿AI文稿跟着廖巩每天学习一个测量小技巧，这节课我们就主要讲一下这台万豪品牌的二次元营销测量仪的软件的一个操作方法。 啊。今天这节课我们就讲一下平行度是如何来测良，好吧，我们现在开始操作，首先还是以这一块教学片为例，我们把它放在工作台上， 刚开始如果你找不到位置的话，可以把这个激光打开，你看他会有个绿红光， 找到两条线。对，现在我们进入软件开始操作，对，怼近一点，对， 就比如说我现在要测这条线和这条线的一个平行度，那我们如何来进行一个测量呢？ 首先我们还是啊先把这两条线给他画出来，我们在元素列表里面选择第二种，嗯，选择线，然后方法，因为这个线是比较 规整的，所以我们直接用第一种智能寻边，直接把鼠标移到这个线的中心点一下，你看当他的线的边缘出现具体的情况下，我们在框内双击，你看此时线一就画好了， 同样我们把这个拖到下面这条边，他也会自动去抓边，然后我们在框内继续双击，你看此时线二也画好了，是吧？线一线二画好了以后，我们 在这个右方的图形显示区列表下方有一个位置公差。对，我们在这里 公差元素，我们比如说线一基准元素，我们就选线二，这两个是什么区别？这两个就是根据你图纸的一个要求来分别选中它， 此时它自动会得出测量值零点零一一九。公差代比是我刚刚设了一个零点二，它就会自动显示。 ok， 你 看我们点添加 此时平行度，你看这边就会出现了，点一下它，它这里就会出现一个 ok 的 状态，如果你这个公差带已设为零点零零 二，你再点添加，你看这个时候它就会有一个红色的 n g， 你 看到没有，你点一下它， 他就会出来公差带零点零零二，然后状态就是一个 n g 的 这个公差带，就是根据你图纸的要求来去进行设置。此时我们测好了以后也可以打出 word， 你 看比如说点一下这个 word， 你 看他自动就会出来线一线二的一个平行度的一个测量值， 平行度仪，它的一个平行度，还有灵敏值，超差值都会一一的进行显示，也可以进行一个啊，打印输出，便于保存都可以， 这个就是一个平行度的测量方式。看完是不是觉得很简单， 不知道大家有没有看懂啊？如果有没有呃，没看懂的地方，大家可以在那个评论区留言，我都会抽出时间一一的为大家做出一个解答。好吧，谢谢大家。
02:21查看AI文稿AI文稿大家好，跟着廖工每天学习一个测量小技巧，这节课我们还是讲一下这台万豪品牌的手动影像测量仪的一个操作方法，这节课就主要讲点和测量方法。好吧，我们以这一个弓箭为例，首先我们把弓箭放在玻璃台，玻璃台上去。啊，对， 然后我现在开始操作，给大家演示一下如何取点啊，走近一点，走到这个软件这里来。对对对，然后我们测点的话就很简单，首先必须选择元素，选择一个点，对方法有整体寻边， 你看他们自己在这里选择一个点。 对，你看他会自动在这条线里面捕捉一个点，这叫整体群变，这个比较简单啊，你看， 但这种方法针对于这个点是比较清晰的。然后第二种方法就是一个鼠标踩点，也是用了最多的一个方法，直接在这里点，不要来一个指点，指哪里点哪里啊？对， 然后还有一个放大踩点，放大踩点就针对空间比较小的情况下，我们需要放大，你看这边有一个放大，然后我们查看这边的一个十字线的功能，在这里取点啊， 对点一下，这点我们就出来在这里取放大踩点，然后还有一个十字线踩点，十字线踩点就是以这个 x 轴和 y 轴的中性点为焦点， 快到了会变颜色，我们这时可以敲下那个键盘的空格键，或者脚下面有脚踏开关了，踩下脚踏开关它也会自动去寻一个点啊。 以上几种方法用的比较多的，就主要是一个鼠标踩点和一个指示线踩点，其他的方法用的呃，不是那么多，所以这就是一个点的测量方法。 对大家如果对呃影像一样还有其他的不明的地方也可以在评论区留言啊，我会一直为大家解答，好吧，谢谢大家。
