mcgs位置动画连接属性选项的功能

大家好，我是昆仑通泰的技术工程师，下面由我来讲解 mcj 十 pro 主题软件中关于动画按钮构建的应用。 动画按钮构件是一种特殊的按钮构件，专门用于实现多档开关的效果。利用盖构件可以改变关联变量的指纹，并通过多幅图像和文字显示连接变量的状态和范围。 在构建的属性设置页面，通过基本属性功能页可以增减分段点的数量以及设置每个分段点的外观特征。 在变量属性功能页，通过显示变量实现让通话按钮构建显示对应分段点的图像和文字。通过设置变量实现构建的按钮动作功能。先 变量和设置变量之间没有必然联系，这两个变量可以相同也可以不同。在安全属性功能液，通过功能液中的使能控制设置构件的使能功能。 通过安全控制设置构建的长按生效和弹窗确认功能。下面我们依次讲解动画按钮构建各个功能页的设置方法。 首先我们介绍动画按钮构建的基本属性功能页，通过该功能页，我们可以针删动画按钮构建的分段点，并设置各分段点对应的图像外观显示以及文本内容的外观显示属性。下面我们进行主态演示，运行主态软件， 通过菜单栏的文件新建工程 tpcd 型，选择七零七二 gi， 点击确定。在工作台中找到用户窗口，双击进入窗口领主台画面， 在窗口铃中绘制动画按钮构建并调整构建的位置以及大小，或者通过右下方直接设置构建的坐标 以及长宽，双击构建，进入基本属性功能页， 在该公里页中，一个分段点就对应动画钮的一种状态。工程运行时，构件的外观将根据变量属性中显示变量的值，在各个分段点之间进行切换。 我们可以选择增加一个分段点，并依次进行配置。首先配置分段点零的图像，进入图库， 任意选择一张图片，然后可以设置图像的大小 以及背景类型对齐方式。 为了美观，我们把图像恢复成充满按钮。下面修改断点零的文本属性，修改文本内容， 设置文本的对齐方式、 文本颜色以及字体属性。 还可以选择是否使用三 d 效果或者进行闪烁 同样的方式。设置断点一的外形，进入图库，选择一张图片， 设置文字属性， 修改文本内容、 文本颜色、 字体属性。 还可以按照自己的需要设置文本的背景色。然后设置断点二的外形，进入图库，选择一张图片， 设置图像大小，背景类型对齐方式默认居中，设置文本内容， 文本对齐方式默认其中设置文本颜色，字体属性， 设置文本的背景色。 点击确认当前构件显示了断点零的外观，我们可以在不运行工程的情况下切换到其他断点。断点一 断点二可以看到构件的外观和我们主态时的设置是保持一致的。 关于动画按钮构件的基本属性设置，我们就讲到这，接下来讲解动画按钮构建的变量属性功能液，在该功率可以利用显示变量控制构件显示的断点状态，通过显示变量值的变化，使构件的显示外观可以在多个分段点之间进行切换， 利用设置变量实现，在点击动画按钮时，可以对设置变量进行相关的复制操作。下面我们进行主态演示，回到主态软件保存工程，关闭窗， 扣零主态画面，进入实时数据库，通过新增对象按钮，新增辅点数变量的太一。在工程运行时，我们将通过变量的太一控制构件的显示外观，进入用户窗口，回到窗口领主台画面，双击构件，进入属性设置，选择变量属性功能液 显示变量默认与设置变量使用同一变量。如果用户不需要与设置变量使用同一变量，我们这里可以取消勾选，并且关联变量待态一。 变量选择方式默认从数据中心选择，也就是实时数据库选择变量待太一，点击确认 工程运行时，当变量得太一的值等于零，动画纽构件将显示分段点零对应的图像和文字。当得太一的值等于一，动画 勾键将显示分段点一对应的图像和文字。设置完成点击确认。为了方便进行效果展示，我们绘制一个输入框，关联变量，带他一 点击确认，用标签构件做一个标注 保存工程，并模拟运行。 变量得太一的值等于零，动画纽扣键显示分段点零对应的图片和文字， 得太一的值等于一。动画按钮构建显示分段点一对应的图片和文字等于二， 显示分段连二对应的图片和文字。由于在动画纽扣键的设置变量位置，我们没有关联任何变量，所以点击动画纽扣键没有任何反应， 我们关闭模拟器，回到主台界面，双击动画扭勾键，进入变量属性功能页。在工程运行时，我们可以通过点击动画按钮实现对设置变量中关联的变量进行操作。 操作类型为不耳操作或未操作，对应的功能有制衣、按一送零等功能。 操作类型为数值操作，对应的功能有切换、分段点设置、敞亮以及加减等功能。 次测试，我们选择循环加，操作数设置为一，上线值设置为二，下线值设置为零，持字时间设置为十，执行间隔设置为二十。 设置变量对应的目标变量，我们选择关联变量，得他一。需要注意的是，设置变量中关联的变量和显示变量中关联的变量可以相同也可以不同，用户可以根据自己的需要进行设置。 工程运行时，动画按钮构建的按下时间不低于持续时间，则每次按下操作变量得太一的时都会加一。由于操作内容为循环加， 连续按下时，变量得太一的值将会在零和二之间进行循环执行间隔指长按动画按钮时设置变量执行 次循环加所需要的间隔时间，设置完成，点击确认保存工程模拟运行。 由于辞职时间设置为一秒，快速点击动画扭勾键，变脸对他一没有任何反应。长按勾键超过一秒， 变量对他一加一。构建显示分段点一对应的图片和文字构建的执行间隔我们设置为两秒，按住构建不放， 可以看到变量得太一，每过两秒加一，并且变量得太一在零和二之间循环。 松开面料带他一，停止循环加下面关闭模拟器，回到主台界面，双击动画扭 键进入安全属性功能液。通过安全属性功能液中的使能控制，我们可以在表达数位置关联一个变量，或直接关联一个表达式，可以实现当表达式条件满足时，构建是否失效。 通过安全控制可以设置构建是否需要长按一定时间才能生效。总的来说，用户可以通过东方按钮构建实现变量的多状态显示和控制。 关于动画按钮构件的主要功能，我们就讲到这，本期视频到此结束，感谢您的观看，如有疑问可访问我们的官方网址或致电四零零热线，我们将竭诚为您服务！

大家好，这边我们利用昆通带触摸屏做了一个动画按钮，通过这个动画按钮可以控制一下我们这个指示灯， 那么动画按钮还有什么功能呢？就是做一个反馈，当我们这个状态为凹平面的时候，这边就说明了有接通 为凸平面的时候就是断开，那么这个动画钮怎么做呢？我来给大家简单讲解一下。首先呢我们在工具箱里面选择这个动画按钮， 选以后我们双击进入到属性界面，在这里面呢可以把它默认的文本， 这个叫做文本内容给他删除，他有尼号状态和一号状态，全部给文本删除，然后他有外形，他这个外形的话， 你如果说不想要的话，你可以给他删除，然后他有零号状态，是抬起状态，那抬起状态呢，我们就把它细框按钮设置成抬起，要状态的话呢是按下状态，我们就把细框按钮设置成按下， 然后在变量属性里面关联上同一个变量， 在操作属性里面选择我们按钮的取返功能。好，这是我们刚才所做的，然后呢我们模拟运行该去演示一下这个功能。 好，然后我们选择其中一行，大家可以看一下。 哎，这个时候的话呢，我们这个按钮呢就会动作了，然后会配着我们的指示灯动作。 好，感谢他支持。

大家好，我是自动化零工，朋友们大家晚上好，今天咱们来继续学习昆仑通泰的动画构件啊，今天主要是学习按钮的，一个是标准按钮，一个是动画按钮，咱们来看一下啊。 这个就是标准按钮，这下边是动画按钮，这个标准按钮呢，他有两种状态，一个是按下，一个抬起，可以分别设置动作。有动作。呃，下面的操作属性啊，有直行运行策略块， 打开用户窗口，关闭用户窗口，打印用户窗口啊，退出运行系统变量之操作脚本脚本程序所有的动作均可以通过抬起和按下出发。而下面这个动画按钮呢，它是一种 特殊的按钮勾结，可以用于实现多档开关的效果。这个动画按钮与实时数据变量相连接，通过多幅图像和文字显示连接变量的状态与范围啊，然后咱们来看一下效果啊， 这个是我已经做好的一个工程，咱们看一下啊。 啊，这这一个是执行字一的功能，这个是执行清零的功能，这个是取法的功能，这个是按一送零，这个是按零送一啊。字一 之一就只能之一，这个是清零，他就只能自行清零。取反 好，先至一，然后再点一下清零，至一清零按按一松零，什么意思呢？这个就是按下的时候为一，松开的时候为零。看，这是我一直点着他，现在是一松开的时候呢，他就为零， 然后这个呢是松零按零松一，这是什么意思呢？按一下的时候为零，松开的时候为一，松开，哎，他为一了。 嗯，然后呢？这下边的这个是动画按钮，动画按钮，然后，呃，也是这样，功能是一样的啊，他的这个变量操作，这个也是之一哎，这个图案发生了变化，指灯也发生了变化，由于他啊执行的是自一的操作，所以 他就只能为一。这个呢执行的是清零啊，他这个，嗯，一直是清零，所以他也没法从一变到零啊。然后这个也是取反，你看，摁一下 为一，按一下为零，按一下为一，按一下为零，然后这个是按一松零，按下的时候为一，松开的时候为零，按下的时候为一，松开时候为零。 这个呢是按零，松一，就是按下的时候为零，松开时为一，按下的时候为零，松下的时候为一啊， 这个基本上，呃，这两种按钮啊，目前这两种按钮其实啊差别不是很大啊，只不过是这个，这个会有一些图案，然后这个也是一个动画按钮， 动画按钮他是实现了三个档的操作，看啊，按一下切换成二十，按一下切换成三十，再按一下切换成十，这样就实现了一个多档的操作啊。 好，这都怎么做的呢？咱们来实战看一下啊。好，把这个关掉， 再重新打开一个工程 啊，这个空的，然后就直接做吧，工程另存为。这个叫 标准按钮 与动画按钮 的区别，咱们这样对比的做啊，咱们能理解的更深刻啊啊，先加一个标签， 昆仑通泰标准按钮与动画按钮的区别， 然后再加这个在工具箱中。标准按钮 啊，咱们先弄五个按钮啊，一二看出谁看出微啊，然后 叫他们等。呃，不是横向等间距，然后横轴对， 然后再做五个动画按钮啊， ctrl cctrlv 一样啊， 然后横向等间距再做五个标签。呃啊，用指示灯吧， ctrl cctrlv。 好的，把他都挨个的拖过来。 嗯，咱们现在接下来添加相关的功能构件啊。哦，先加变量， 新增对象， 选 选 d 吧，第一，第二，第三，第四第五，然后再争这个选择 abcdee， 一二一三一四一五一一六。咱们等会再功能再给大家说啊。 然后这个按钮咱们抬起时功能看啊，这个是基本属性，基本属性咱们可以改这个文本。 那第一个我看看啊，第一个基本属性咱们在这里啊，数据对象值操作有至一，清零 取反，按一松零，按零松一。有这样几个字啊，咱们点字一， 选择第一，然后呢，基本属性咱这边写上啊，这样不容易出错字。 这是一， 这个就是咱们选择清零用第二啊， 第三个 咱们选择第三，功能选择取反， 第四个咱们选择按一松零。什么意思？按下的时候为一，松开的时候为零， 然后这个是按下的时候为零，松开的时候为一 啊，这个大家注意一下啊，这里有一个抬起状态，有按下状态，你看到吗？这有一个相同为本， 如果你不用呢，大家都可以改啊，嗯，咱们都是用的相同文本啊，这里数据对象值操作用的是二零送一，对应的第五。 然后呢？嗯，这个这个咱们跟他一样啊，咱们啊，你看这个基本属性有分段点零和一，然后这里咱们就不做变化了，这里有一个 布尔操作，看了吧，字一清零啊，字零取返，按一松零，按零送一，咱们这个跟刚才的一样啊，咱们咱们连接上啊，然后这个是清零， 零选一二，然后这个是取反选一三，这个是按按下的时候为一，松开为零，选一四。 那这个这这个是按零送一选一五。咱们把指示灯再链接一下啊，显示属性数字显示，然后这个是第一，这个是第二， 这个是第三，这个是第四， 这个是第五。 这一一，这个是一二， 这个是一山， 这个是一四，这个是一五，这样咱们就把这个该加的都加上了啊。好，接下来咱们下载测试一下，点功能下载 启动运行啊，咱们看一下啊，这个字一啊，这个这个也字一啊，没有问题， 因为咱们这个就是执行的字一，所以他不会清零的啊，再点也不会清零，这个清零，他这个本来就是零，所以他们再怎么清他还是零啊。然后这个点取反按一下为一，按一下取反为零，按一下为一，按一下为零。这个也是 按一下为一，按一下为零，按一下为一，按一下为零，这个按一松零，按下一松开零，按一松零，这个相当于， 这个相当于一个脉冲啊，你问一下，哎，一个短暂的脉冲，这个也是啊，摁一下松开为零，按一下为一，松开为零，这个是按零松一，按下为零，松开为一，按下为零，松开为。 为什么刚这个为什么一开始的时候他是为零呢？因为他这个咱们这个启动的时候，他本来就是这样应该为零啊，所以但是这个咱们一旦按了以后，他就开始为一了啊，松开就为一了。看这个也是这样啊，摁一下为零，松开为一， 按一下为零，松开为一啊，那这个这这样来看，这个标准按钮和动画按钮功能不一致了吗？ 从这个从这里来看啊，他他俩的实现的功能是一致的啊，但是呢这个动画按钮还有一些其他的用途，比方说如果有三个档呢啊，三个位置啊，一档，二档，三档，你这个你就得用动画按钮去做了，这个怎么做呢？咱们再添加 加一下啊，啊，把这个关一下吧，查看辅助提示关掉，然后咱们找这个动画按钮，在这里加一个啊， 然后再加一个标签，咱们变量用这个显示输出链接变量的话，咱们就啊数值量输出，咱们就用这个一六吧，一六 整数十进制，然后这个也变量，咱们在这里有个设置变量， 这边呢咱们改为数值操作， 把这个变量改成一六。这里执行操作。有 啊，切换分段点，设置变量加减递加递减、循环加，循环减，周期加，周换周期减。这里咱们暂时先用个切切换分段点啊， 基本属性这里有看，目前是是两个。然后呢咱们再增加一个啊，把这个改成十，这个改成二十，这个改成三十。呃，哎， 这个是二十没开好啊。然后这个图形这个图像为零，咱们可以如果你想换一个图库的话，可以点这个图库操作类，然后咱们先随便选一个这个，嗯， 二十图像也可以换一个，换这个啊，然后三十三十也可以换一个， 就也是用个横用这个吧。哦，你看这个，这这里怎么这么点啊？咱们可以点这个图像大小，这个是任意大小，这实际大小，咱们点充满按钮 看这这三个这个外形都有了，然后文字，然后这个咱们可个写个就写十吧， 二十的时候写个二十，三十的时候就写个三十 啊，下边都是一些相应的对齐方式啊，什么字体的格式啊？这个咱们就先看， 咱们主要看一下这个怎么实现切换，这基本属性设置好了，变量属性数值操作一六，直行操作切换分站点好， 然后这个显示输出一六也没问题啊，咱们来下载看一看啊。 嗯，这个点一下，这是直接变换成了二档， 这有三档，哎，这个十二十、三十，十二十三十，他有三个状态，如果是有四个，五个以上呢，还可以咱们不断的往上添加啊。啊，大家明白了吗？你看这个，这个标准按钮啊，他就跟咱们这个呃 温度身上的按钮一样，只有两个状态，一个台词，一个按下，然后呢这个动画按钮，他是主要是用来实现多个状态的按钮的变化，他可以切个切换多档 啊，基本上就是这样啊，当然还有一些，呃，其他的，其他的一些这个操作属性啊，直行运行车载块，打开用户窗口，关闭用户窗口，打印用户窗口，退出运行系统，这个后期咱们会逐渐逐渐的给大家完善出来啊。 好，今天的学习到此结束，大家如果有什么不清晰的可以在视频下方留言， 朋友们，你们学会了吗？点关注不迷路，咱们下集再见。

大家好，我是昆仑通泰的技术工程师，下面由我来讲解 mcg 四 pro 动画显示构建的应用。 动画显示构建主要用于动画和文本的多状态显示构建，可根据观点变量的值显示对应分段点的图像和文字，会在条件满足时按照指定的频率自动切换并显示各分段点的图像和文字。主态时可在软件的工具箱中选择动画显示构件并进行绘制。 双击绘制的动画显示构件可进入其属性设置页面。在基本属性功能页，我们可以增删动画显示构件的分段点，并设置各分段点的外形显示和文字属性。 在显示属性功能页，我们可以设置动画显示构件的显示变量切换方式和切换速度，实现让动画显示构件在显示变量的控制下 显示各分乱点的外形和文字。下面我们进行主态演示。运行主态软件，通过菜单栏的文件新建工程 tpcd 型，可根据自己的需要进行选择。 工程新建完成，假设有一个温度变量，用户希望在不同的温度区间，工程画面可显示不同的图像和文字。对于这种情况，我们就可以使用动画显示构建实现。首先进入实时数据库，通过新增对象按钮，新增一个对象， 双击进入属性设置，修改对象名称，对象类型设置完成，点击确认，下面进行工程画面主态，找到用户窗口，双击窗口铃，进入主态画面。 在工具箱中选择动画显示构建并进行绘制。双击构建进入显示属性功能页，我们的目标是在显示变量位置观点一个变量通过该变量控制动画显示构建各分段点的外形图像和文字。显示 回到显示属性功能一、在类型位置，如果选择未显示工程运行时，动画显示构建将通过所关联变量的二经之位控制构建的分段点显示。选择数值显示动画显示构建将通过所关联变量的数值控制构建的分段点显示 显示变量类型，我们选择数值显示关联目标变量。分段点切换方式分为两种选择，根据变量值切换动， 动画显示构件将按照所关联变量的值显示对应的外形图像和文字。选择变量非零时自动切换，当所关联变量的值为非零时，动画显示构件将自动轮流显示各分单点的外形图像和文字。 另外，只有当切换方式选择变量飞零时自动切换，此时才能设置切换速度。 本次测试我们选择切换方式为根据变量值切换。下面进入基本属性功能页，设置分段点，可以根据自己的需要增加分段点或删除断点以及修改断点值。 按照该设置，当温度变量的值小于等于十， 动画显示构件将显示分段点十对应的外形图像和文字。当变量的值大于十小于等于二十，构建将显示分段点二十对应的外形图像和文字。 当变量的值大于二十，动画显示构件将显示分段点三十对应的外形图像和文字。下面设置分段点的外观显示。选择分段点时，进入外形图像设置。进入图库，选择自己需要的图片， 设置图像大小、背景类型、 图片对齐方式，然后进入文字显示设置。我们可以增加 或删除文本，修改文本内容、 文本对齐方式、 前景色、字体属性、 背景色 以及是否使用三 d 效果。按照同样的方式设置分段年二十的外形图像。 文字内容 设置分段点三十的外形图像， 文字内容 设置完成，点击确认。为了方便演示，我们绘制一个输入框，也观点这个温度变量 保存工程模拟运行， 可以看到温度变量的值为零。动画显示构件显示分段点十对应的图像和 文字。模拟输入一个数据构建显示分段点二十对应的图像和文字。输入一个超过二十的数据 构建显示分段点三十对应的图像和文字。和我们主态时的设置是保持一致的。下面回到主态软件， 双击动画显示构建。进入可见度功能页，我们还可以在其表达示位置观点一个变量或表达式实现。当表达式的指为飞零时，选择构建可见或不可见。 总的来说，利用动画显示构建可以方便的实现动画和多肽显示效果。关于动画显示构建的主要功能，我们就讲到这儿，本期视频到此结束，感谢您的观看，如有疑问可访问我们的官方网址或指点四零零热线，我们将竭诚为您服务。

大家好，那我们来看一下这个按摩 cgs 的这个一个小实验，也是今天课上讲的，让我们先模拟运行来看一下。 比如说我打开开关，现在可以开始灌装，那么储蓄罐满了以后这边停止，然后给车灌装，灌装完成以后车辆开始运输。 那这个的话其实就是应用的就是我们这个按摩 cgs 的这个脚本的功能，其实联动起来观看还是挺有 意思的， 我们看一下主要的话就会在这个循环脚本里面 大句写法，其实都是易符合爱尔斯的一个组合 啊，长袖的话就是这一个哦，变量关联的话就是我们的这个， 看啊先给他这个阀门和这个流动条关联的都是阀门的这个面料，然后这个储蓄罐这里面关联的是这个油量，然后我们的这个车的话关联的就是我们的这个 啊，这这个移动下完对贯车移动这么几个变量，然后进行一个 就是脚本的一个运行，那么他运行时间的话，其实刚才动作是挺快的，就是他是每一毫秒进行一次。

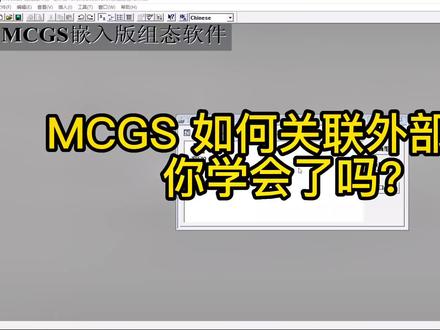

大家好，那我们来看一下这个阿木 cgs 如何关联我们外部变量。那么首先我们需要创建这个设备窗口，比如说我关联的是奇门子两百 smart 的，然后在用户窗口这里，比如说我形建一个按钮， 这个按钮它的功能有分为这个抬起，还有摁下，也可以在抬起这里，比如说我摁下 v 一，松开 v 零，那后面比如说我触摸屏这个按钮需要关联你 m 一点零，那这里他是有两种变量的，就是有一种是从数据中心进行选择，还有一种是根据采集信息生成，那如果说我们是需要使用外部变量，那我们就选择这个根据信息生成， 根据采集信息生成啊，这里面他会有通道类型，比如说我们关联 m 一点零，那么一点零的话就是零号通道的什么第零个位，那如果说是 m 一点一的话，就是 通道的第一零点啊零一位。然后如果说是零点二，要一点二的话，就是通道的第二位， 那如果说我们用的是 mb 一，比如说他是一个字节的话，那这里面就下方就有，比如说八位无符号二进制，或者说八位有符号二进制，以及十六位、三十二位的都可以在这里选择，包括我们的数点数， 我比如说我们是一个阿木一点零，然后点击确定，这样的话我们可以看就是这里面的话是 m 零零，幺杠零，这个代表就是阿木一点零， 那这个其实都是外部变量，我们关联 pvc 的变量，那如果说内部变量的话，我们需要在这个实时数据库里面就这个位置，我们新增有新增一个对象， 心脏对象，比如说就这个对象，那我们就可以把它的名称更改，比如说我们更改成这个启动吧，那他这里面会选择类型，比如说他是一个开关量，还是说一个数值量，还是说一个字符啊？这里比如说是一个开关量， 那我们点击确定那这个启动启动的话是什么？就是我们的内部变量，我们可以打开我们之前窗口 这里面，比如说我们安家之一，然后这里就可以关联这个启动，那它是一个内部变量，不是外部变量，那这个就是我们的变量关联。

嗯，大家好，今天呢，我为这个初学者啊，零基础啊，零基础的学员讲一下这个 mcgs 的这个主态软件的这个使用。首先呢，我们需要先下载这个软件安装包， 这里已经下载好了，是七点七的版本，打开这个安装包之后，找到这个安装文件 啊，因为我电脑已经安装了，所以他这里有这个这个 已经安装的提示啊，如果没有安装的话，你直接选择路径直接下一步就可以了，这里已经安装好了，我这个安装我就不详细介绍了，大家 基本上都会安装啊，安装好的这个软件打开之后，我们首先新建一个工程啊，选择对应的触摸屏型号， 因为我主要使用的是七零六二 t i， 所以呢啊，大家根据自己的需求啊，选择不同的，他的使用方法都是大同小异的， 然后好多这个七寸呀，或者十寸，好多这个程序啊，他都是通用的，可以移植的，你比如说这选七零六二 tx 啊，假如说这个触摸屏坏了啊，我把这个程序下载到另一个触摸屏里边啊，七零六二，这个 啊， ti 啊，也是可以用的，不是说需要重新写啊，从这里把这个程序放到这个屏里边也是可以用的，这些屏的区别呢啊，这个七零六二 ti 呢，首先来说他有， 他有四个窗口，他有四个窗口 啊，窗口零啊，窗口一是一个二三二啊，窗口二，窗口三，窗口四啊，都是四八五的接口，然后他还有一个 tcp 的网口。 嗯，这个具体配置呢，大家以后自己慢慢去查吧。啊，咱主要是讲这个 软件的使用，首先呢新建好工程之后，我们需要在这个设备窗口里面 打开设备窗口啊，点击鼠标右键，或者说点击这个工具箱按钮啊，弹出这个设备工具箱或者右键把这个工具箱也可以打开，打开之后呢，先把这些删掉， 打开之后啊，我们从这个设备管理里面啊添加一个这个，如果你使用串口的话通讯啊，你就添加串口副设备，如果是用网口通用的话，就是添加这个 tcpip 这个 设备，这个副设备呢，它指的是这个触摸屏的某一个串口或者某一个网口啊，你比如说以串口，那就选择一个串口副设备， 然后呢紫色呗，还需要在这个副设备下面添加一个紫色呗，紫色呗，根据你自己的需求，你比如说你要连接某一个 plc， 比如说西门子啊，就选西门子啊， smart 两百啊，就选这个， 如果是其他的三零啊， f 三优， fx 三优的就选这个，如果是其他的，那就选择其他的啊，比如仪表呀，或者变频器啊，或者其他的一些模块。他这 这个驱动是这个软件自带的，如果你有别的需求，可以联系你的经销商，你买东西的地方，让他们去帮忙做这个定制的驱动啊，他这里面的驱动不是特别全。 如果你使用的是标那个标准的摩托把子协议啊，比如说要读一些摩托把子通行的水表呀，电表呀，或者说从网上买的 io 模块， ai 的模拟量采集模块， 或者说 di 的开关量采集模块啊，这些标准的毛豆 boss 通讯协议的，这个你可以添加这个通用设备，然后毛豆 boss rq， 这个就是毛豆 boss 的一个主设备 啊，如果是 tcp 的话，通行的话就选择这个 tcp 的，这个都是支持摩标准的摩托巴士协议的， 根据你自己的需求来添加，因为我用的是我现在西蒙纸片，这不怎么用， 主要用斯耐德的 plc， 然后因为斯耐德的 plc 跟这款触摸屏通用的话，只能通过这个通用设备啊， rtu 或者说这个 tcp 通过他来通用。 所以呢啊，今天呢讲一下星子吧， smart 两百，然后添加选，选择好之后我们要添加到这个设备窗口里面，有两种方式，一个是点击这个设备， 把它拖过来啊，点击放上去啊，还有一种方法就是说直接双击这个副设备，他就上来了，上来之后呢， 大家可以改一下这个备注啊，也可以不改，不改也可以使用，改的话作为一个程序员来说啊，更为直观一些。比如说这个通用用的是通用创口业，那么我们就选择选择这个创口业， 然后这个可以选择，也可以不写，也可以写，比如说写波特绿啊什么的这个创口二， 然后那个紫设备的话， 他是如果用默认的通用参数的话，就点击试就可以了啊，他会使用这个默认的通用这个通用那个协议，然后藕椒盐， 九千六的波特率，数据费是八天的 vc 一，然后我们在十一的工，就是写程序的时候，如果和其他设备通用啊，一般都是九千六的波特率，交易是五， 这个叫眼，因为这款 prc 他默认的是藕叫眼啊，我们就选择这就行了啊，比如说这个西蒙之史曼特两百 plc 啊，从战地址啊，默认的一就可以， 他默认的是二，因为好久不用了，我已经记不清了啊，这个地址可能是二， 选择好点击确定保存一下啊，这个设备这个零也可以改的，比如说设备一或者设备二，如果有多个设备的话，添加一下这个备注，注册或者这个名称的话，这个还是好区分一点。 然后点击用户窗口，新建一个窗口，窗口改个名字，主画面 背景颜色默认就行，把它点击右键四字为主启动窗口。 然后呢，有些朋友安装完这个软件之后呢，这里没有这个，没有这个，没有这个工具箱 啊，点击这个工具箱他就有了，刚才那个绘图工具呢，是这是这一个啊，常用的符号，这个需要的话就打开就可以了。我们今天讲一下这个西门子什么二两百这个七宝亭的程序 啊，就一个启动按钮，一个停止按钮，然后这个点击这个标准按钮， 我们在图上在这个画面上画一个，画一个之后双击打开，把这个名字改一下，启动这个可以修改一下这个字体的颜色，或者说文字的大小， 包括这个按钮的颜色，我们给它修改成绿色 启动。那么他的操作属性呢，就是按一松零 啊，之前有一个朋友他跟我说，说是我这个启动之后按停止，停了再按启动就启动不了了啊，后来我帮他看成语是因为这里 设置之一了，之一之后呢，当你按下停止按钮的时候，他始终是一，他就不清零了，不清零的话，你就不不可能再次再次启动了，停止之后就不能再启动了，一定要按一送零 啊，这连接的边量呢？连接边量有两种方式啊，一种方式就是点击这个问号，根据信息，根据采集信息生成啊，选择你这个新建的副设备，紫设备啊，集成器，比如说 m 集成器， 然后选择 m 计算器通道地址，比如说是零啊，我们要用的是 m 零点零， 零就是 m 零点零，如果 m 零点一就是 m 零，第一位零一位啊，这个启动按钮或者这个停止按钮，还有一个地方大家要注意，就是这个读写类型，一定要是读写的 啊，之前也有人问我说我这个怎么点击之后触摸触摸屏点击之后这个 psc 没有反应，他跟我说是通用状态，这个通用失败啊，通不上， 问我是不是这个线有问题啊，连接的这个通行线有问题，后来呢？我查了之后是这里他设置的是只读啊，只读的话就是只读取 prc 数据啊，比如说线圈，他是不能往里边写的启动按钮 或者停止按钮，你按下启动或者按下停止的时候是要给 plc 写数据，所以说必须是啊，读写啊，止血也能写进去，但是你不知道现在的状态，读写的话，你知道现在的状态， 点击确定他就添加好了，保存一下，然后关掉，打开设备窗口，我们看一下， 这个我先给删掉，这是他自自己带的这个 m 零点一，就是我刚才新建的这个，这个这个变量就是启动按钮的变量。还有一种方式 就是说打开这个紫色呗，我们直接在这里增加通道啊，增加设备通道，选 计算器 m， 比如 m 零点零，添加一个读写确定啊，我们在这里给他改一个名字，有个停止啊，也也支持汉字停止 啊，都是可以的，写汉字也可以写，写英文呀，字母呀，都可以 添加就可以了，保存啊，这就是第二种方式，我们把这个启动复制一下， 改成停止颜色 选择红色，车子属性安逸松龄啊，我们把这个删掉，直接写停止，或者点击问号，从这里添加停止就可以了啊。下面我讲一下这个这两种方式的这个区别， 我个人习惯用第二种方式，这样用的话，如果用第一种方式这样生成的这个变量，他的名字是这个样子的， 设备某一个设备的读写的某一个点，这样的话， 如果程序代码比较多，程序变量比较多的话，后期不方便你写程序每次连接都要去看一下，这不知道这个变量代表的是什么意思 啊？如果用第二种方式从这里增加啊，我可以给他起一个名字，英文的或者中文的，这样的话，在我后面的这个窗口里面的按钮啊，或者显示窗口里面使用啊，比较方便， 程序的可读性也比较强。我推荐使用后面这种方式，在这个里面性增加，变量增加，设备通道用这种方式比较好， 一个启动按钮，一个停止按钮啊，有好多朋友问我啊，如果这个这个窗口里面的按钮或者显示的这个文字比较多的话，我想让他对齐 怎么办啊？比如说我要让他左边对齐，选中，以这个为标准，点击这个， 点击这个左边这对齐啊，他就是左边一左边对齐，或者按这个 ctrl 加这个键盘的左也可以的啊。 ctrl 加键盘的左也可以 啊。说这个缝隙比较宽，这个缝隙比较窄，我想让他居中，两上下的这个间隔一样啊，我们就点击这个 凤向对中啊，说错了，不好意思。 纵向等间距，点击这个纵向等间距，然后他上下间隔就是一样的， 然后我们把程序保存，点击下载工程， 如果你这个模拟运行是电脑上模拟的，如果你要给片给这个触摸屏下载的话，就点连击运行啊。通过网口下载程序 ip 地址，这个 ip 地址是触摸屏上面的 ip 地址啊，怎么设置？就是点击触摸屏一上电的时候不断的点击触摸屏啊，直到他弹出一个窗口，点击那个系统配置里面有一个系统维护 里面，系统设置里面就可以修给 ip 地址，这个是触摸屏的 ip 地址，他必须和电脑保持同一个网段才可以。如果用 usb 的话就选 usb 就可以了啊。 勾选支持工程上传触摸屏里面的成语可以上传到电脑，如果把这个勾去掉，只能下载不能上传， 我们直接点，因为我这里没有连接 prc， 所以这个通用测试会失败的，我们以模拟用行 通行正常下载 啊。点击启动之后， prc 这个里面的 m 零点一就接通，按下接通松开之后他就不通了啊。如果是一个点动的电路，你按下之后他就转， 松开之后他就停下了。如果是一个起跑停的程序啊，你按下启动之后再松开，他会通过中间变量进行一个字锁，按下停止之后就停止了， 因为今天是第一次给大家做这个视频，可能有点紧张啊，以后我会不断的再进行更新，这个视频做的尽量做的更好一点， 把其他的功能啊，需要用到的更详细的功能，更实用的啊，分享给大家。 这个是 mcgs 普洱的触摸屏，是这个零六酷似系统，这个这两种使用方法是一样的， 使用方法是一样的， 大家以后有什么问题 啊，有什么需求可以联系我。

大家好，我是昆仑通泰的技术工程师，下面由我来讲解动画构建中关于标准按钮构建的应用。利用工具箱中的标准按钮构建可以实现类似温度之中按钮的功能。我们可以通过构建的基本属性功能页设置构建的外观显示属性。 通过操作属性功能液设置按钮抬起和按下两种状态的功能。通过脚本程序功能液，用户可以选择在抬起脚本或按下脚本中编辑脚本。 在工程运行时，点击一次该按钮，可触发系统执行一次对应的脚本函数。在安全属性功能页，通过功能页中的使能控制设置勾结的使能功能。通过安全 控制设置构建的长按生效和弹窗确认功能。下面我们依次讲解标准按钮构建各个功能页的设置方法。首先介绍标准按钮构建的基本属性功能页，通过基本属性功能页可以设置构建的外观显示属性， 如抬起和按下状态、文本内容、背景图片、颜色设置以及文本位置等属性。 从效果图可以看出对比构建的默认显示效果和制定音显示效果。在按钮的抬起和按下过程中，构建的文本内容、背景图片以及颜色设置都发生了改变。下面我们进行主态演示。打开 mcg 是普洱主态软件， 通过菜单栏的文件新建工程 tpct 型，选择七零七二 gi， 点击确定，找到工作台中的用户窗口，双击进入 创口令主台画面。在工具箱中选择标准按钮构建并进行绘制调整构建的大小以及位置，或者直接通过画面右下方设置构建的坐标位置以及大小 双击绘制的构建。进入基本属性功能页，在基本属性功能页可以选择是否在按钮按下时启用风靡器，并且如果勾选了相同属性和相同图片属性，在按钮的按下和抬起过程中构建，将会显示完全相同的外观显示属性。 本次测试我们取消蜂蜜器和相同属性。下面设置抬起状态的文本内容，进入图库， 任意选择一张背景图片，设置文本颜色、字体属性以及边线颜色，填充颜色，根据自己的需要选择文本的显示位置 以及文字效果，用同样的方式设置构建。按下状态的文本内容以及背景图片、 文本颜色、字体属性、 边线颜色、填充颜色设置完成，点击确认保存工程并模拟运行 在当前运行画面。按钮构建显示抬起状态的外观，按下按钮构建显示按下状态的外观，松开按钮构建显示抬起状态的外观和我们主态时的设置是一致的。关于按钮构建的基本属性设置，我们就讲到这儿， 接下来介绍标准按钮构建的操作属性设置。通过操作属性功能页可以设置构建的抬起和按下两种状态的功能 实现。在工程运行时，用户可通过点击按钮完成特定的动作，如执行用户策略、打开或关闭窗口、打印窗口、退出运行系统以及对变量进行复制等操作。 下面我们进行主态演示，回到主态软件，关闭模拟器，关闭窗口，零主态画面，进入实时数据 库，通过新增对象按钮添加边料得他一，我们将通过按钮的操作属性功能液对福点数边了得他一进行复制，再次通过用户窗口回到窗口零主态画面，复制之前的标准按钮，构建并调整位置， 双击复制的构建。进入操作属性功能页，我们可以选择在按钮的抬起功能和按下功能中分别配置自己需要的功能。本次测试我们选择在抬起功能中勾选数据对象值操作，操作内容选择区分 操作对象关联变量对他一，需要注意的是变量选择方式默认从数据中心选择，这里的数据中心指的就是实时数据库，如果选择根据采 信息生成，则需要我们手动指定对应的驱动设备以及通道类型。数据类型，通道地址地址偏移读写类型。本次测试我们选择从数据中心观念变量得太一 设置完成。点击确认，绘制一个标签用来显示变量对太一的值， 在显示输出位置关联面料得太一 做一个简单的标注， 调整位置保存工程并模拟运行。 由于在主态时，我们是在按钮的抬起功能中设置对变量得太一进行取反操作，所以我们按下按钮可以看到变量得太一没有取反。松开按钮，变量得太一完成了取反， 再次按下按钮并松开电量的黑衣，再次完成了取反操作。关于按钮的操作属性我们就讲到这，接下来介绍标准按钮的脚本程序功能页。 通过在抬起脚本或按下脚本对应的内部窗口中编辑脚本程序工程运行时可通过点击该按钮执行一次对应的脚本函数，下面我们进行主态演示，回到主态软件，关闭模 管理器，复制一个标准按钮构件，并进行简单的对齐操作。 双击复制的构建进入脚本程序功能页，在该功能页可以在按下脚本或抬起脚本对应的窗口中直接编辑脚本， 或者进入脚本程序编辑器进行脚本的编写。在右方的功能书中可以选择对应的函数。我们输入一个简单的复制脚本，得他一等于一百。检查脚本并保存 工程运行时，点击该按钮可以向变量这台一复制一百设置完成，点击确认保存工程并模拟运行。 在运行画面，变量得太一的值显示为零。由于在主态时，我们是在按钮的抬起脚本中编写的脚本程序，所以我们按下按钮可以看到变量得太一的值仍然为零。松开按钮执行的复制脚本变量得太一的值为一百。 关于标准按钮的脚本程序功能，我们就讲到这，接下来我们介绍标准按钮的安全属性功能页， 通过对安全属性功能液中的使能控制进行配置，可以实现在工程运行时控制构建是否有效。通过对其中的安全控制进行配置，可以实现按钮需要长按才能执行，或点击后需要进行弹窗确认才能执行。 下面我们进行主态演示，回到主态软件，关闭模拟器，关闭窗口，零主态画面 进入实时数据库，通过新增对象按钮新增福点数变量得他二，我们将通过福点数变量得他二。控制标准按钮构建的使能功能，下面通过用户窗口进入窗口里主套画面，为了方便测试，我们直接复制之前的取反按钮，并进行对齐操作。 双击复制按钮进入操作属性。功能一，可以看到操作内容是对变量得太一进行区分，进入安全属性。功能一，在表达示位置关联变量得太二， 我们也可以选择在表达式位置添加一个简单的表达式语句，比如得他二大于十，此时只有当变量得他的值大于十，表达四的值才为真。本次 是我们仅以带他二为例进行测试。条件设置，可以选择表达设为非零时，构建失效失效样式，加金用图标。对于安全控制，如果选择长按生效，只需要我们手动指定长按时间零为立即生效。 选择弹窗确认则需要我们手动指定确认的等待时间默认五秒钟，我们设置为三秒，设置完成，点击确认，绘制一个输入框并关联边料得他二，方便我们对边料得他二进行复制， 调整构建的大小和位置， 做一个简单的标注 保存工程，并模拟运行。 从当前运行画面可以看到，控制按钮使能功能的变量得他的值为零，按钮处于可用状态，点击按钮弹出确认对话框，不做任何操作。对话框等待三秒钟之后消失，变量得他一的指仍然为零。 再次点击按钮，点击确定变量得太一的指为一。按钮执行的取反操作， 通过输入框向变量得太二进行复制，任意输入一个分零的数值，可以看到按钮构件上出现了一个禁用图标，点击按钮构件没有弹出对话框变量得太一的值 也没有发生改变。关于按钮构建的主要功能，我们就讲到这儿，本期视频到此结束，感谢您的观看。如有疑问可访问我们的官方网址或致电四零零热线，我们将竭诚为您服务！
