弧形铝方通犀牛建模教程

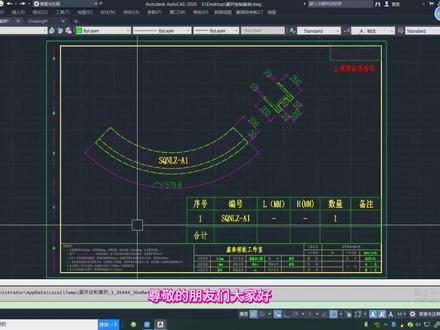

尊敬的朋友们大家好，今天我将为大家介绍如何使用 cad 配合溪流制作弧形板展开图，本期全是干货，大家耐心观看。首先审一下图纸，看一下尺寸以及厚度要求， 然后我们把一比一的线线复制出去， 放到一个空白图纸机里面， 保存到桌面， 将保存好的文件拖进溪流软件。 接下来全是科技与很火，大家注意看， 第一步，三维旋转坡面线。 第二步，火面线与投影线对齐。 第三步，扫落芥末。 第四步，加侧面折边。 ok， 模型按图纸一比一还原实样， 这里处理一下吹面，方便深层张开，避免出现挡 好了上很火。 参数设置好，点击一下模型张开图自动生成，这边包裹异味加减版后全部自动生成。 然后导出吸流文件，设置 d w g 格式， 打开刚才导出的 d w g 文件， 这里都能看见刚才导出的展开图了。把他图纸粘贴到原图之际， 这里根据个人画图习惯更改一下图层，每条线都有每条线的作用， 依次分好作用。图层 拼焊板厚已剪好，细数壁围也一起弄好了，测量一下剪老二点五的板厚， 这里标错了，实际也是二点五。 关掉数控机床操作无用的图层好老户型张开，溪流配合 cad 画法， 到此都完成了，朋友们下期再见！想看什么版型展开，可以打在评论区。

大家好，欢迎大家来到新修建筑晚校，今天给大家讲一下这个翻通的建模方法啊，因为这个翻通每一个杆件都是不一样的，我们做完模型呢，后期呢我们需要给他进行一个编号，下料出加工图。好，我们今天先讲建模， 首先呢大家可以打开建筑木墙铝板资料犀牛案例，我们第一个案例就是这样的一个翻通，然后你可以打开这个犀牛文件，我们先看一下我们需要做的结果， 我们来分析下这个模型是怎么做的。首先我们看一下建模思路是怎么讲的啊？我在这里写了一个建模思路，就是我们拿到任何一个模型，他的思路都是这么几句话，那么这个思路如何来解 解读了，他说复杂模型是由多个单一曲面组成的多重面你要学会猜面，然后我们看一下这个，我们把它看成是一个曲面，他是由几个曲面组成的呢？我们知道按照通常的分析，应该是由 上中下三个曲面组成的多重面，所以你要拆成三部分来做，然后把多重面拆成一个单一面，然后看这些单一面是用方向一轨还是二轨，还是旋转 还是网格界面来做的，那么我们来看一下这一个面是用哪个命令做的，其实这个面呢，我们说画一条直线，再画一条曲线换样，然后中间呢画两条曲线，中间一个结面，这个就满足了 大鬼，下面呢也是一条曲线，一条直线花样，我们就可以得到这个面，然后得到这个面以后呢我们给他做一些等距断面线，给他挤出一定的厚度，然后呢我们从这里掏空哈，我们就大概就得到了这样的一个造型。 好，那我们来看一下这个的制作过程，首先我们要画一个面，我把它放到旁边，我们画一个平面，打一个零，从圆脸开始 啊，给他一个长宽，你可以输入一个长宽，然后呢我们呢要把这个造型呢稍微绘制一下，他是这样的一个造型，这样子 点呢稍微少一点点，越少呢会越光滑。然后呢如果说造型不满意呢，你可以通过调节控制点 得到一个你想要的造型，那么我们用这个进行一个修剪，先选择线，然后选举要修剪的物体点它，这个时候呢你可以用线的模式，如果说你用线环模式呢，可能你要点到这个结构线才能点掉， 然后呢删掉，然后我们给他进行加一条线，因为我们要做这个洁面捕抓到端点物件锁点，打开端点，然后给他 重建一下，重建，重建，几接几点呢？三接多少个点好呢？六个点，为什么六个点呢？我们打开点，我们通过打开操作轴，把这个造型稍微拉出来， 然后这两个点呢我们可以这样让他相切往下，你就不要这样了，这样就尖尖的看着这个返回，然后呢我们留两个控制点来塑造这个造型， 这两个控制点呢你可以散一点哈，好，所以说六个点会比较好做。这个造型好，做完以后呢，我们就可以通过双轨， 两根轨道，一个洁面 双轨第一条路径，选举路径，然后选举断面线，然后呢相切啊，因为你这里是相切的，他本来就是相接的，确定，然后你会发现他会比较光滑，就得到这样的一个造型 啊，我刚刚讲的是这个面呢，我是用饭样做的，那么你就需要画出这两条线了，是吧？用饭样来得到这个面啊，我用修剪是一样的道理 好，然后得到这个造型以后呢， 我们把线三 关掉，在选取里面选取所有的线， delete 删除。没有限量模式 啊，这个信用率的渲染模式呢？我设置了一下啊，如果你想设置的话，你点这个显示啊，试图显示模式渲染，然后呢你可以使用这个默认照明啊，它的效果呢就有点像信用五。 然后呢如果你没设置呢，他有点像这个极地模式，他是这种效果好，然后我们给他进行做等距断面线这一个 选举，要建立等级上面是物理选择他，然后看回车等距断面线平面基准点，我们普抓到断点点这个点， 然后与短距断面线平面垂直的方向，你要竖着，跟他垂直的当然是横着方向，然后间距间距呢，你看一下设置多少，现在呢这一格是一毫米啊，你可以是零点四， 他就得到了很多的这些杆件，我们再设置下稍微宽一点零点六， 然后呢我把它拉过来，找到这些线，找到这些线以后呢，我给他进行一个挤出 这个，然后挤出呢距离呢比零点六小一点零点四吧， 然后呢我们就得到了这个面，然后得到这个面呢啊，这个是一个多重面，你一炸开它就是一个单一面，是吧？ 然后需不需要炸开呢？我们来看一下，我们将会用这个挤出曲面，挤出曲面你会发现你选的时候呢，你会发现他只能 挤出这几个，为什么呢？因为这个是多重面，他不是曲面哈，所以你要炸开成曲面，所以才能用挤出曲面， 然后方向不对点这个方向，然后呢第一点，第二点按住 shift 锁定这个方向，然后 后呢给他一个厚度，厚度比如说速度九，然后呢这里需要一个路口给他删掉直行， 然后我们用渲染模式看一下它的结果，然后我们就做出了这么一个造型，然后如果说你想把这个造型呢，后面呢你要做成平的，然后你就挤出厚一点，我们可以把它切平， 如何切平呢？我们切到顶式图，然后呢我们可以换一条这样的线，直接就可以在顶式图修剪， 这样宽选好，我们修剪成功，然后呢我们看一下后面呢他是一个 空的，他并没有加盖，然后你会发现他这个挤出呢，他是分成了三部分，看到吗？他是三个盒子， 如果说你需要给他变成一个盒子怎么办呢？我们可以给他进行一个炸开， 然后呢把中间的这些呢啊去删掉，那么有没有快的办法呢？也有，我们首先把这些需要的先隐藏上一下，这两个面是需要的，然后这一个也要隐藏，然后这一个呢 我们从这里宽选从下往上啊，这样拉过去 碰到了就能选中隐藏，没碰到的就选不中，从下往上，这样选隐藏， 然后他就会留了上下两个盖， 然后呢我们这些是不要的，因为这里还有两个看到吗？所以我们把这些删掉，然后点右键显示一下，然后呢我们给他进行一个组合， 然后呢他这样就一条一条的就已经弄好了，然后我们最后给他加一个盖，将平面洞加盖，然后呢他都封起来了，好，你会发现这里 面的没有加盖，这是为什么呢？这是因为我们不小心把下面的这些给删掉了，那么删掉了怎么办呢？我们可以用饭样把这个面补起来，然后再全部组合，再给它进行加盖。 好，所有的都是这样操作好。模型建完了以后呢，我们接下来呢就要给他进行编号，出加工图。这个呢我们有类似的案例，大家呢可以参考这个 这个知识点六，然后呢这有木墙分割编号出加工图。所以呢你有这些课 键呢？很多你都可以拉来套用。好，下节课呢，我教大家如何进行编号下料，出加工图。

双区铝单板，又称区面铝板，是以铝单板为基材，根据两种不同的弧线区域，经裁剪、折边、弯弧、焊接、夹筋、打磨、喷涂等多道工序加工而成的拥有两个区面的铝单板产品。

好，今天给大家讲一下这个新轮的摊平，好吧，像咱们有些展开的话是 c a d 画不出来的，对吧？那我们就需要在新轮里面去建模，建完模之后呢，给它摊平，再导入到 c a d 啊，那么今天呢，我们就讲一下这个犀牛的一个摊平吧，那么犀牛摊平的话要注意三个事项，好吧，第一个是犀牛摊平只可摊平单方向的曲面啊。 第二个呢，犀牛摊平后的物件会在世界作伴手的原点啊。第三个是犀牛摊平炸开跟不炸开的含义，这个是我们需要理解的啊，那我们就从第一个点开始看啊， 犀牛摊平止渴摊平单方向的曲面啊。那么讲这个之后，之前呢，我就讲一下这个犀牛这个摊平的秘密在哪里吧，他在这个工具栏的这个曲面工具里面啊，曲面工具里面呢，有一个叫做 这个命令，他是摊平可展开的曲面，好吧，是鼠标的右左键啊，左键啊。好，那么先看这个地方 摊平只可摊平单方向的曲面，什么意思？就是说在犀牛里面，等于说现在我们是一个矩形是吧？然后呢，这里有折边，这里有折边， 这里又折边又折边，是不是折边折边折边折边，是不是那系列摊平的话只能摊平，什么意思呢？就只能摊平上下或者是摊平左右，你不能上下左右折边一起摊平， 能理解这个意思没有，可以理解吧。好，那现在我换个平板，大家想看看一下这个道理啊，肯定要把这个东西给大家讲清楚， 好，这是个折片是吧？这是一个平板，好吧，这是我们熟知的平板。好 好，那么大家看这里。那如果说你看四周是有折边吧，是不是四周有折边，那么溪流摊平的话他是不可能去干嘛？呃，不可能摊平，你看四周是不可能摊平的，因为他不知道什么意思呢？其实这个折边是哪里？这个折边应该是在这个地方的吧， 是不是然后呢这个折边在哪里？这个折边应该是在这个地方的吧，是不是啊？他为什么会出出现刚刚这种情况呢？为什么会出现这种情况呢？因为你因为还是我们这句话啊， 犀牛的摊平他只可摊平单方向的局面，什么意思啊？就是说他要不就只能上下摊开，你上下不管是多少个面，只要是上下的方向他就都可以去帮你摊开， 懂了吧？哎，不可以有左右的意思，不可能四个方向同时给你弹，你要不就上下弹要不就左右弹啊？你如果是上下的话那么你上下有多 多少个面都可以，他都可以给你摊开，如果是你想左右去摊的话那么你左右有多少个面他都可以给你摊开，但是你不能左右上下一起摊啊，不可能四个方向一起摊，就这个道理，明白了吧？啊？那第二个是什么意思呢？ 犀牛摊平后的物件会在事业坐标轴的原点，就像咱们这个地方咱们把它摊平，好吧？摊平之后呢他会在哪里啊？那会在这个事业坐标轴的原点啊，以原点去给他摆放，明白吧？所以呢这里要做个说个点，就是说 我们在做犀牛摊平的时候我们在建模的时候尽量建的模型要离我们的这个世界坐标走要近一点，越近越好，这样子方便我们去寻找，这样子的话犀牛计算也会快一点啊。那么这里稍微延伸一下，如果说，呃，你们建模的话拿的很远很远去建模世界坐标走在这个地方吧，你如果拿的很远 很远去建模的话，那可能有些大型的模型他建出来的话可能会有一些小缺口，明白了吧？啊？这个缺口的话应该是他运算的一个 bug， 就是离他这个事业周边走很远，因为他你可以理解为他是从这里开始计算，电脑开始给你运算，那么你离他越远的话是不是运算量就会盘大，盘大的话就会出现一些 bug， 明白了吧？好，那我们尽量的离他近一点，离他近点之后呢我们可以去继续看啊。啊，还要再回到第一个点啊，一定要仔细讲下第一个点，那第一个点呢就是说他就是不能四个方向弹平，他只能单方向啊上 要不就上下摊平要不就左右摊平啊。那么回到这个地方那你这里摊平的话为什么他会啊？为什么他我们一次一次性四个方向摊平的话为什么会出现这种情况？因为啊因为现在你是要上下摊平的话啊，左右只有四周摊平的话，他不知道这个左边到底是这个 折边到底是跟着这个面去摊平还是这个折边跟跟着这个面去摊平，你发现没有？理解了没有？你看这个折边是不是跟着这个面去摊了，实际上这个这个折边是不是要跟着这个面去摊呢？啊？就这个道理啊，所以呢四个方向的话是不能一起摊平的，只能摊平单方向的啊， 只能太平上下的或者是左右的也不可能是。哎，上跟左的也不可能的，知道吧，因为上跟左他是属于两个方向的，我们要不就上下，要不就左右，明白了吧。 好，接着再往下看这个摊平犀牛摊平炸开跟不炸开的一个含义。好吧，我们来看一下什么炸开跟不炸开啊？我们还是拿这块板来举例子。炸开跟不炸开，那这个炸开跟不炸开是在哪里呢？是在这个命令里面去选择的啊，那还是一样的点击这个命令，我们点击他， 好，我们看这里。哎，这是不是有个炸开啊？我们现在是否是不是？那如果我炸开的话会变成什么样？ 炸开啊？空格，哎，你发现没有什么意思呢？他就变成一截一截的了，明白了吧？一截一截的能理解这意思吧？一截一截的能懂这意思吧？为什么会这样子？因为可以理解为咱们这一块板上面啊，他是有呃几个多重曲面去组合成一个 铝板的，理解吧，你看我把这个面炸开，他是不是一个曲面，两个曲面，三个曲面，四个曲面 五个曲面吧，他是以五个曲面去组合的，那么如果你刚刚在炸开这个点击炸开四的时候，那么他炸开的话就一个一个面给你呈现出来，明白了吧？啊？那么不炸开的话就反过来的意思啊，咱们如果说不炸开的话， 那么不炸开的话，咱们摊开之后如果点击不炸开，那么一点击他啊他就会是一个整体，明白吧？是一个整体，能理解这意思了吧？ 这个整体啊，那很简单。那如果说现在回到刚刚这个地方一般我们都是用不炸开的，好吧，一般都是用不炸开的，那么现在回到这个地方，好吧，那现在这个地方呢？我们如果要把它拆开应该怎么办呢？要一次性到位应该怎么办呢？ 啊？现在知道姓刘是干嘛？是不可以？他不可以就是太平四个方向，他只可以太平单方向的，是吧？ 那我们那我们就要干嘛呢？我们要手工给他摊平一个方向。什么意思呢？如果我待会要电脑给我摊平上下方向的话。那听清楚啊，如果我如果现在待会要让电脑给我摊平上下方向的话，那么我就要手工去把这个左右方向的给他摊平。 那像这样子给他摊平啊，明白了吧？啊？给他摊平，手工给他摊平，好吧。好，你这样子的话 再组合一下啊。必须要组合才能去摊平啊。组合一下然后呢再给他摊平啊？不炸开啊。哎，发现没有是不是好了是吧。啊？那大家记住啊，还有一点就是摊平啊，他是干嘛呢？心里面的摊平呢？ 犀牛里面的啊。摊平 是不解系数的啊。这个大家要明白系列里面开屏是不解系数的，明白吧。 啊？他为什么不减系数呢？这个可能跟他的运算有关系吧，反正你知道他们是不减系数的。什么意思？就是说我们这个折边他建模建出来是多少？那我们看这里是多少？二十毫米是吧？ 好是二十毫米，那么我们摊平过后他也是多少呢？二十毫米他就没有减系数吗？那等于说如果是我们铝单板的话，我们铝单板如果这是一个二点五的板，那么这摊平之后应该是多少？应该是十六吧，是不是进去交叉多少 加上一个系数，是不是啊？ ok， 明白这意思了吧，那他是不弹屏的啊，所以说系数的话还得我们自己去扣，能理解吧？啊，那么回到这个地方我们来开始完整的走一步啊，那么首先我们来看这个吧， 那么这个版的话我要摊平的话，那肯定是折边，咱们可以干嘛手工去摊平？因为犀牛里面是摊平不了多方向的，他只能摊平单方向的啊， 所以呢我们要手工去给它摊平它的一个折边好 看屏，然后把这里也看屏一下。 好，那可能这里摊平有点呃，有一点不对吧，没事，我们试一下，好组合一下之后呢再给他摊平 啊否啊？空格， ok， 哎，看明出来了，但是呢这个面他可能这这个面应该是没有问题的啊，这可能是个曲面的问题，对于这个面来说他是没有问题的，因为我刚刚是没有没有炸开，所以他这里会连在一起，所以说我们要把它稍微往上挪一下， 然后呢这个地方我们这样子组合一下，你这是一个大面吗？是不是啊？ ok 了啊，那么这就是我们新的摊平，那么摊平之后呢，现在是不是要干嘛？给他导入到 cad 里面去啊？是不是 给大家们导入到 cad 里面去吧啊？导入到 cad 里面去，因为我们是排了扣系数，那如果说你想扣系数，你想在系列里面去扣可不可以？那也可以啊，你只需要拿到这个大面，跟他把它这个面炸开，拿这个大面往里面走多少 四吧，我这是二点五的版，是吧？然后你们走四交叉系数吗？那你这里呢？也可以往里面干嘛？走个复式啊，也是可以的啊，那么去 cad 的话可能会更方便，因为待会还要去打角码，是不是？好，那我们就直接导入到 cad， 那么导入到 cad 的话，这里有两个方法啊，大家记住啊，有两个方法， 第一个就是直接框选他，直接框选你框选他，直接，你哪里导入呢？你这个地方有个文件啊，文件这地方你只要选住他，要选中他，选中他之后呢？在文件这个地方干嘛要导出？选取物件，知道吧？啊？那么这里导出的话要有个 点，大家想一下，有个点啊，有个点的，因为这个犀牛里面他是有结构线的，你看咱们选取这个面，选取这个面的时候，中间是不是有两，有两条线，是不是啊？如果我不选的话，是不是没有，我一选他就有了，而且这两条线是不是选不中的 啊？这这两条线是结构线啊，是曲面的。这个结构线啊，都有，都有的啊，这都有的啊，你看见没有？都有的啊。好，那么如果说你直接选中，选中他之后导出的话，那么你会把这个结构线也导出，可以理解这意思吗？ 会把结构线也导出，那么就导致你导出去到 cad 的时候呢，你 cad 的面上面， cad 的线里面会有两根，会有两根这种线，能理解吧？所以呢，有两种方法，第一种是什么呢？框选它， 先点击这个属性啊，面板这个地方先，咱们先点击属性啊，在哪里？在这个地方框选他之后呢？在这个面板这个地方点击这个 彩虹圈，点击他一个属性，然后呢往下看，哎，把这个有结构线的密度，这个地方，我们看这里显示曲面结构线，我们把它不打勾，不打勾啊，取消掉。好，那这样子的话呢，我们来看一下效果啊， 哎，发现没有，我这一选曲面是不是没有线了？是不是没有线了？曲面里面是不是很干净？那这样子的话，我们导出的话，我们曲面就是很干净的啊，你看导出选取物件啊，这个地方的话大家注意一下， 第一的话要保存一下，你看我们这是桌面是不是？那我保存到桌面，那如果说你想保存到其他地方可不可以呢？啊？当然也可以啊，那我就保存桌面，然后呢这里一定要给他调成什么 dwg 的格式啊，因为我们要导出到 cad 嘛，所以要保存到 dwg 的格式，然后这里我们随便给他个名字，一二三四五，好吧， 好，然后呢给他保存，保存之后呢又弹出了一个对话框，那这个对话框的话，我们不需要去调别的啊，就调这个二零 零七标准，记住，二零零七标准啊，确定。好，那现在的话呢，我们就回到了 c a d 啊，回到 c a d， 我们现在是带着曲面一起导出的啊，记住，我们现在是带着曲面一起导出的啊，好，我们先等机等，等一下 c a d， 嗯，打开它。好，那么现在这个地方的话是不是一片的一片乌漆嘛黑，是不是啊？有点卡啊？乌漆一片乌漆嘛黑，是不是？那这个节奏为什么会中？为什么会出现这种情况？我的东西也没有，是不是？为什么会出现这种情况呢啊？第一步就是说， 第一，我们在 c， 在犀牛里面，咱们这些边缘的线他都是黑色吧，是不都是黑色？你看这边缘的线是不是都是黑色？那黑色对应着咱们现在这个 cd 的面板，他是不是也是黑色的？所以黑 黑色的线跟黑色是不是重叠了？是不是？所以呢？这个时候我们怎么办好？先双击鼠标滚轮中间啊，双击鼠标滚轮，双击点两下，好，然后呢 他应该就在这个附近了，你发现没有？是不是在这附近了啊？这个时候呢，我们再按住 ctrl 加 abcd 的 a， 选中他之后呢，再给他改码，换个图层啊， 换个图层，哎，是不是就好多了？是不是啊？那么现在我倒出来的线是不是感觉像一种，就是相当于说这是心里面的线啊？他是一个什么？线条曲线，好吧，线条曲线，那么这种导出来的话，可能有些同学他可能会有点 呃，说，老师你导出来的线，待会我不知道去交叉这个系数不好，交叉系数是不是？那怎么办呢？那就不用这种导法，怎么导啊？重新开始。那么我们在这个摊平之后呢，怎么办呢啊？摊平之后怎么 办呢啊？直接框选他，然后呢有个命令，在这个命里面有个命令叫做什么呢？叫做 复制边框啊，叫复制边框，点击复制边框，然后直接把它拖出来，哎，他是直接把我的面以线的形式给你复制了一个出来 啊，然后呢我们直接导进他，导入他就行了，把他导出去就行了。那么如果你用这个复制边框的话就不用去关他，你关他也没用，是不是你关不关都无所谓了，知道吧，不用去关他了，能理解吧啊？导他就行了，把它导出， 他是以线的形式去导出来啊，也是一样的，我随便给他一个呃，名字吧，在桌面上。 ok， 现在我们再打开它啊，那这里可能大家会明白的很多了，可能会明白很多了，因为我们这是导出来的话是不是就是黑线，黑线是不是？那黑线的话， 咱们现在这个 cad 里面他是不是也是黑色的一个面板？那黑色的线跟黑色的面板是不是总结了啊？那就双击鼠，双击鼠标滚轮中间啊， ctrl 加速 abcd 的 a。 好，等一下，那现在的话你看是不是好交叉咱们的系数了，是不是很交。好好交叉了， 好了，现在就对应着你们。呃，去改一些参数呗。是不是把它干嘛挪进来？多少展开的话是不是叫做就是挪进来四，那这里呢？哎，挪进来四好了，这个地方呢怎么去挪呢啊？这个地方不好挪啊，那么你可以怎么操作呢？你先把它挪出来呗。 啊，挪出来呗，要把它炸开，然后呢？ o p 一四系数嘛，是不是啊？然后呢？把它这个挪过来呗。 嗯，然后呢？然后呢？再纠结该 b 位的 b 位是不是 a 偏移三吧， b 位吧 b 这里吧， 打开 o b v 三。 好，嗯，该闭位的咱们闭一下位，好，把这里咱们都扎开一下，把这里改为这个成型线。好吧，改为成型线。 ok， 倒角， 那这里就打开，打开最新线，该倒角的咱们再打一下角， 那其实的话就搞定了。那这次我们的展开就搞定了啊，可以理解了吧？ ok。

那你都有的东西我也有，那说明我们俩没什么差距，等于我们俩都是菜鸟。我是阿准。今天我们来解决工作中经常碰到的一个情况，就是怎么去统一曲面方向，好，比如这种造型的，还有半弧形的，还有这种上下走向的，还有这种全封闭的。 那先明确为什么要统一取名方向呢？因为铝板是有分正反的，那么也是对应在模型上面表达的，所以如果说这个面没有统一的话，等我去摊平的时候，去出交通的时候，或者说去展开的时候， 那么就会出现正反不分，会导致铝板做错，到现场装不上啊。那么解决的办法是什么呢？如果我现在不会戒去，我只能怎么做？在手工里面，哎，怎样一个一个去把反面选中，然后去反转， 说不行会累死掉啊？这么多造型，我每一件都要去做，很累，所以这个时候街曲就派上用场了。那怎么解决呢？我的解决办法是利用我们新牛自带街曲。好，我已经把这个模块做成一个小电池组，封包了好，里面用到的电池都是新牛自带的啊。首先 要统一的曲面是什么意思？就是这一堆造型对吧？我们把这个拿个曲面再撑上去， 好抓进来给他好参考。定位点是什么意思？也就说我想让曲面反转统一，这是我的想法， 但是我得让电脑知道我这个想法，对吧？所以我们不能想到，哎，我想怎样电脑就得怎样，我们得符合这个逻辑，让电脑知道我想要干什么好，就这个地方很明显点一个点好放到他 的内部，因为我只有这么做我才能让电脑知道。哦，内外是有区分的，一个在内一个在外，对吧？好，所以我给他给完之后基本上运算就 ok 了，我们把手工的隐藏好，怎么整呢？拿个全部电池承载出来好了，然后给路虎一下啊，我们等会选择 ok 好了，剩下的呢？ 这个出来就可以了，搞定了，那么这么一个容易的事情你们肯定是不想说，哎，把定制度分享给我呀，没问题，当然可以， 但是一个优秀的老师，合格的老师不希望你们单纯的拿这个电池组的，因为如果真的要走记住这条路，其实拉开差距的不是你有多少电池组，也不是你有多少差劲，而是你我们对这个知识底层原理的理解到不到位，还有我们的思维 判断力够不够啊？你要想嘛，你能拿到电磁组我也能拿到，你能买到茶几我也能买到，那你都有的东西我也有， 那说明我们俩没什么差距，等于我们俩都是菜鸟，就好比你有一百万，我有一百万，你想请我做事门都没有，为啥？因为我也不缺钱呢，对不对啊？所以不要去过度的依赖某一个店子主或者某一个插件啊，想做到一朝鲜 没办法的啊，这是一个优秀的老师要真正给你们讲的啊，那么包括后面这一个，我们来看怎么处理啊？有这个造型我们给他怎样呢？一样的抓进来啊，好了检查一下，然后背个出来。 哎呀，老师你这个不对劲，那你电池是不行啊？不是不行，是这个地方我们刚刚说了，得让电脑知道 我想要干什么，所以我们得把这个点挪到这个位置就 ok 了。好，我们再来看一下这个出来， ok， 搞定了，那么这个同样的也是没有任何的压力 抓进来。好，同理，把点怎样呢？挪到这个位置，让电脑能够判断出他的逻辑是分为上下两个部分，对不对？好，我们把这个隐藏好，继续 bank 啊， 是不是统一了？最后一个再来验证一下哈。对了，这是一个封闭造型，已经选中了一千五百四十六个曲面啊，我给他抓进来这么多个反面，我们手工学得累死掉啊。好了，点，同样的把这个点加呢， 让电脑知道哦，你这个球体造型，那就得分球体内部跟外部了，我们给他放到内部是一个很明显的差别，对吧？好了， 剩下都能把它隐藏。 ok， back 出来搞定了，所以这个才是能够你看起来一朝鲜能够直接套用的，不要去相信那些所谓的，哎，你什么都不要学，你去买一个插件，你去买一个电磁柱去套就可以了。 首先前提是符合这个电子组的逻辑，当有些模型他不符合逻辑，他就搞不定了啊，所以一定要掌握他的底层知识原理，这个才最主要的，包括思维判断力，这个才是我要教给你们的， 你在其他地方是不可能同时学到这两样东西的，我这里可以用。好，如果想要这个电池包的同学可以私聊我发给你们啊。 如果想知道这个电车包内部包含的底层原理，可以在底下评论我看，如果人数多的话，我就下一个视频把它讲掉，因为在我看来这个才是最重要的啊。好了，这期视频就到这边了。

又到了学员工作问题一对一解答的环节，还是一个老生常谈的问题啊，也就是因为车间的设备呢比较老旧，所以这些样条曲线想去生产的时候发现没法识别，所以我们需要转换成标准的云雾曲线， 那么整个过程其实也不繁杂啊，谁叫他是咱们的学员呢，吃过午饭我们给他搞定吧！ ok， 图纸已经拿到了啊，那么看一下结果啊，那么用到的电池也不多，那为什么这个案例要需要用到这一圈呢？因为对方加了一个要求，他需要把这个弧长和半径 统一给他标上去，那这个没有这些就搞不定了哈。本来如果没有这个要求的话，其实优化的话很简单，在我们的手工里面有一个命令，就是这个，这个将曲线转为圆弧 就可以搞定了，但是对方就是加了这么个要求啊，所以这种非人性要求只能用结局来完成了啊。那么电子手不多，我们就来从头到尾过一遍吧。啊，这是原始的一个曲线啊，很明显这是几条样条曲线来的，对吧，或者说我们成为 控制点曲线对吧？好，我们正式利用了截取的批量操作的特性，还有严重的特性啊，我们给他批量处理啊，首先拿一个曲线电池给他全部承载进来啊， set matterpacker， 给他全部抓进来，好批量操作。 那么这个线呢，其实量也挺大的啊，我们需要用到哪个电池呢？手工里面有一个这个电池对吧？将曲线转为多种直线或者圆弧，但是接曲里面呢，他并没有直接转成圆弧， 具体里面是用到这个是转成啥呢？是转成这个 多断线啊，因为视频的时间有限，所以关于每一个电子的原理以及应用流程啊，我不会去太详细讲，我们更多的是把 这个过程过一下啊，操作步骤过一下。那么曲线装进来之后，很明显当前看到的结果呢？比较粗糙，为什么呢？因为我们这边没有去设置，如果都不设置，就是按默认的，其实优化的时候呢，这种 非标准曲线，也就是自由曲线，又化成标准曲线，肯定是带来一定误差的啊，所以误差只要满足在公差范围内，他就是准的。所以这个地方我们给他设置一下吧，比如说设置成一个毫米吧，或者两个毫米吧，比如说我的广告，希望他落差是两个毫米就够了。 好，那这个时候发现，哎，其实优化的还不错，像这个地方其实已经在约束在两个毫米之内了。好，虽然他是多段线优化成多段线，但没关系， gh 的灵活度就在于他的电池很基础，但是我们可以自由搭配来完成我们想要的结果， 我们可以在多段线的位置给他。怎样呢？断开什么意思呢？他现在这是一个自由曲线对吧？虽然是这样优化对不对？但我可以在这个地方断开 断开。然后呢，把这一条再利用三点画弧优化成标准缺陷，晓得吧？这是我们的一个思路，简单快速过一遍啊。好了，那怎么整呢？其实已经分成优化成多条了啊，你看一千多条的多段线，但 其实我们不要多段线，我们需要什么标准曲线，对吧？是圆弧，更接近他一个原本的造型，所以怎么办呢？很简单，我们取每一个多段线的 同一两个短点来分割这一条自由曲线，然后呢，把分割之后的曲线去三点优化成圆弧就可以了。好，思路，是这么个思路啊，快速过一下，时间有限。然后呢， 多段性有什么呢？多段性有他的不连续拐角点，我们给他抽出来，那么得到了这一对不连续点好，不连续点，我们去做曲线上投影，投影到谁身上， 通到原本的这一堆自由曲线身上。好，那这里面是一道数据结构的运算，我们给他 glove 一下，那至于为什么要 glove， 我们肯定是留到克拉上讲啊，时间有限。 ok， 那这个是对应的点给他， 那么同时过去之后得到对应的参数。什么是参数啊？其实可以理解成就是曲线上的坐标，那么得到这个参数之后，我们再利用分割电池啊，参数相当于我们曲线上的坐标值。好，这边同样的要搁这一下，好，接过来，那么完成了没截的 细小分割，好，隐藏不需要的，那这每一段已经分割完成了，看到没？一小段一小段了，好， ok， 然后呢， 我们就对已经分割之后的这么一小段进行一个优化，把它优化成我们的标准圆弧啊，怎么优化呢？就是利用常规的三点化弧啊，提取这个 就有曲线每小节的起点跟终点，然后他的真正意义上的中间点好，然后利用三点画弧好， a 叠 b 点， c 点啊，完成了每一小节的弧操作，已经变成标准曲线了。同志们啊，那这个地方已经变成圆弧了，那咱们的学员还有一个什么要求呢？不单单要优化成弧，还要在干嘛？还要在弧上面把他的弧长 干啥？半径标出来啊，既然有这个要求，咱们就满足呗，谁叫他是咱们的学员啊，怎么整呢？ 弧长怎么求？其实就相当于曲线长度，对吧？那如果说对精度要求不高怎么办呢？我们可以直接接给一个整数，电池四十五度调好，还要什么条件？还要他的半径值，同样的对这些圆弧分析，先检查这个电池啊， 得到他的半径值，同样的给他接给走出电池。好，这些数据都 有了，我们现在开始做标记，好去找到 display 里面这个云湖，标注好给他。湖是谁？这一堆湖啊，那么还差什么呢？ 哦，偏远距离对吧，我们就给他点一个呗，每一个电池的用法我会在课堂上讲啊，现在只是说做一个流程操作步骤，给有基础的同学看啊。 那文本怎么来？哎，文本就是通过我们的长度跟半径去自定义进来，那怎么自定义呢？他像是一堆堆的数字啊，我们需要做一些前缀跟后缀之类的，对不对？好，所以这个时候就需要用到我们的文本组合了，把它拿出来啊， 那么这个是数分 b a 应该写个什么呢？比如我们的弧长写什么呢？ l 对吧？点个 l， 然后冒号可不可以？ ok， 给他，那么继续往上加，那同样的 还有什么呢？啊？冒号用拼读来说啊，啊，冒号给个大写吧。啊，好，回车。那么最好中间加一个什么呢？空格啊，点随便 a， 继续往下加，这是我们的半径值。好，来查看一下， 如果这地方看不懂，没关系啊，咱们是给有基础同学看的，没有基础你就找我来学习啊。好，这个地方就搞定了，直接给谁给我们的文本好，再给个啥大小子就 ok 了。不是太大了啊，我们给一个，大概六吧。 ok， 搞定了，同志们。好，稍微给个七大一点好了。你看，这个就是 gh 的魅力，可视化、批量化、 联动性，只要我们的逻辑成立了，就这么几个电池，就把这一堆想要的结果搞定了。 ok， 大家看一下这个结果满意吗？不单单优化了，而且还把需要的参数 给他做出来。好，把这两个贝壳出来。 ok， 我们的任务就完成了。搞定啊，发给咱们亲爱的学员吧，你将获得一对一的工作问题解答啊。

我是阿准。又到了学员工作问题解答的环节，来看一下这位兄弟带来的一个问题啊。 嗯，老师，我这模型怎么建都是有条缝，嗯，确实有一条缝啊，那么给了他一点的思路之后，他说还是不行，那么我们大概看一下这个图纸啊，呃，其实结构不会太复杂，这边是多了个角度，对吗？好嘞，那我们继续啊。哎呦， 这兄弟人情世故做的很到位吗？好，好了，不管你有没有发红包啊，只要你是我们的学员，都能够帮你把这个问题解决掉。好， ok， let's go。 图纸已经拿到了，我们来分析一下啊。那既然要建模，这个图肯定是一比一的，所以这个我们就不需要这些标注尺寸了啊，给他 pass 掉，删掉啊，那么这个同时也不需要啊，把不相干的都删掉啊，那么这一截呢，也是不需要的啊，多出来 啊。好了，整个造型其实很简洁啊，根据三十头原理， 这个表达投影的主要轮廓，那么这两个呢？一个是表达这个位置的破切，一个是表达这个位置的破切，这个是表达版的一个最外投影轮廓。注意了，只能是最外投影轮廓。为什么这么说呢？因为万一这件版是翘起来，那这个只能证明他是收缩的，那这个版有没有翘起来呢？有，通过测量我们知道他是什么几度啊？ 九十一度。好，所以这个轮廓就不能直接拿来成面，因为他是翘起来的，一个投影面而已。晓得吧，这是一个最关键的地方啊，那么到底以哪一个铺面为准呢？其实以这个就够了，为什么？ 因为这个尺寸比较大呗，大的尺寸是覆盖住这个小的呀，再加上他们角度都是一样，这个尺寸也是一样的，所以 以这个来建模就够了啊。如果到现在你还看不懂交通图，说明你连三视图的基本原理都不懂，就老老实实把我这一个系统技术课给学了。里面十六个单元，将近一百五十节课，重点讲了三视图的基本原理。这么多的节课来讲这个原理 啊，三十度是贯穿到整个我们职业生涯的，不是说你上一节三十度的课你就懂， 不是你网上去百度一下啊，三度图什么长对症高频期就能看得懂的。我把他的影子成像原理都给他讲掉了。如果你作为展开人员，连加工图都看不懂，或者说你想出设计图，你连加工图都不会画， 那么一定要来学一下这个啊，很重要，很重要。好了，我们回到这个图，那么按照我们的三组图基本规则，那么这个给他立起来就可以了。 ok， 立完之后放到这个地方没问题。哎，不对劲呢，这个地方怎么就翘起来？就是要翘，因为这件板他就是翘起来，这个橙色的框是他的投影而已， 下去了吧。好，我们就象征性的把这个影子呢给他怎样组合一下啊？那这个图他确实没有组合，我们只能辛苦一下，帮他组合一下啊，找到他， ok， 找到他组合。 注意看，这个难题是十条曲线左右，封闭的曲线。好，那么因为时间有限，所以这个图我更多是把步骤过一遍，详细的原理思维分析我会留到正式课程里面去啊。 聪明的同学，你如果自己看也能够看得懂啊。比较聪明的同学，好了，剩下的呢？这个地方我们刚刚说了，相当于他的一个最大版面，挤出来备水器 切，被这个外轮过，切 tr 好，切不掉怎么办？有可能是这个软件的 bug， 我们要回到真正意义上的 top 视角去，切好它，好选择它， 好提啊，切掉了， ok， 这个就搞定了。剩下的呢，就是关于结构，注意了，应该以这件版为准啊，千万不要拿水。刚刚那位兄弟，他有一条缝是什么原呢？他有一条缝是用这件版搭最，因为这条线是倾斜的，对吧？大家看好啊，分析 箭码是不是像这样倾斜的，所以从高到低的一个水平位置是不是有个落差， 是不是个落差？所以他在拿这个投影线去做挤出。表面上这边是不是贴合的，那是不是贴， 但是到那边是被砍掉一节，相当于是不是有个落差出来了？相当于有个落差，能理解吗？这条线因为他很长，因为我们是以这条线覆盖那个短的面的边缘的，所以这边干掉一节之后，就相当于有一条缝，高低落差就出来了， 知道吧？所以他是拿这条去挤出刚刚这个地方的尺寸结构，所以就有一条缝了，所以真的印上应该拿谁拿这个面的边缘，晓得吧？所以剩下的这个头型就没什么用了，防止形成干扰，所以我们拿这个边缘就够了，挤出，顺着这个轮廓挤出就可以了， 晓得吧？好，再加上切换到半透明模式，你看这个投影线是谁的？是下面这一节的，那是不是真实性投影面？那怎么判断出他是真实性的呢？真实性判断作用有什么好处？真实性意味着影子 长什么样板就长什么样，晓得吧？那这个是基因三十度原理推理出来的。对，他有一个叫真实性的特性啊。好了，我们把这个轮廓选中啊，组合，然后呢？直接拍频道 我们的这个位置好拍下来。哎呀，怎么好像对不上这个图，为什么呢？因为他的宽度是多少啊？看一下，你看这个尺寸。哦，被我拍下来是吧，那么我们测对一下啊，因为这个图的尺寸是多少？三十八，看到没，垂点三十八，那这个呢？ 才删除啊，这个是江图导致的，不是我们的问题，所以要去跟对方沟通哈。那今天我们学的是建模技巧跟思维分析啊，所以你把这两个学会了，至于图纸的精准度，不要去过多在意，这要去跟对方 沟通的啊。好，这条放下来之后，那这一条呢？这个边缘呢？我们说可以把边缘复制出来，对吧？那这个框也不啊，这个面是边缘是吧？有了哈，好，我们就复制面的边缘，这三条好，把它怎样， 也可以直线挤出，也可以拍到这个地方，然后进行两两方向都行。好，或者怎样呢？复制下来，复制到这个位置。好，我现在讲的是原理，稍微把原理讲一下，快些。好，好，这两条两角方向。好，这两条呢？刚这个地方的位置好，跟这一节好，别找错了。啊。 啊，跟这一条两两方向也 ok 的啊。 ok 了，放出来，我们切换到着色模式好了，这个造型就可以组合了。好，有三个曲面，组合成 一个开放的多种曲面，一定要看指定栏的提示啊，好了，折边怎么办？那有人说，哎呀，你加插件不是可以加折边吗？我们来试一下啊， 好了，这个造型就基本正常了啊，利用机压插件快速加折边，你看这个地方上下不需要折边啊，对不对？哎呀，这个地方好像还得继续优化什么之类的，其实不用了啊，我们需要手动删除就可以了，就够了就可以了， 其实积压很快，那我们可不可以利用新闻自带的一个命令去完成呢？软件技巧是要学的啊，我们看怎么做最快啊，其实很简单啊， 那么根据这个图来看，其实折边纸到这个地方就够了，二十就可以了啊，所以我们怎么做啊？来看，好了，可以这么做啊，首先 复制这几个边缘，当成我们要单位扫的路径，好， ok， 都有了吧，好，回车抽级出来。好，然后呢， 组合，这是路径啊，那么折边才多少？二十，所以我们把这个二十的折边构造出来，因为刚刚用家来做的话，他这个地方会自动加上一个折边面进去啊，好了，我们自己手工去画一个二十，相当于这个是扫略的形状好了，单规扫略， 一个扫雷形状，两个扫雷形状。好，回车看这个就搞定了。好，剩下的呢，组合 ok 了，模型完成了，同志们，剩下的呢，就利用我们的加插件去一次性给他展开，大家注意，插件很牛逼，但是条件也得满足，我们辛苦做了这个模型，就是为了让插 插件能够看起来好像很牛逼，所谓的一键展开，一定要保证我们的模型是标准的，晓得吧？啊，那就要考验大家的心率基本功了啊，我们就利用加插件去进行所谓的一键展开啊。好，选择他， 选择这个曲面。 ok， 回车。那么很明显发现这个地方对于展开人员一定要去分析判断，判断什么呢？这不可能，一键成型需要做配件，对吧？那我的概念里面就把这个地方断开，做配件，把这个地方就可以了。好，那我们就利用交叉插件的这个功能 自选分离。好，把谁断开呢？我们就把这一节断开吧，把这个当断开就可以了。好，回车，那么就搞定了，确定自动扣系数，自动本后闭位。 ok， 搞定了，那我们就把这个图给我们的兄弟吧。
