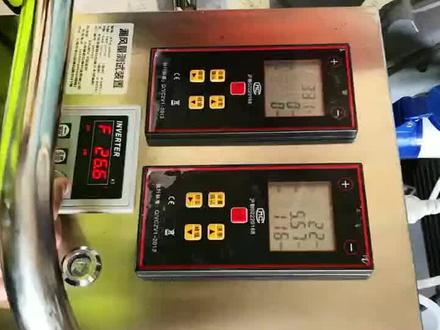

这是一台管道漏风量测试机，他总共是由控制平台以及他的这个电路控制箱，还有一个高性能电机 和整个送风管，这三根气管是用于连接这个接头和风管用的，这个接头用于测微压和低压，也就是我们所说的喷嘴模式， 这个接头是用于中压和高压，也就是我们所说的矩阵模式，这根软管是用于设备和风管之间连接的，现在目前我们的设备已经通完电，我们把这个控制面板的电源打开， 看到上面三个按钮，这个是加压的，这个是启动按钮和停止按钮。 我们这个页面上面的六个菜单栏给大家简单介绍一下，这个是鉴定模式，普通模式还有设置参数，然后还有一个文件夹跟 usb 接口， 这个是查找一些那个设备信息，然后我们通常用的是这个鉴定模式，因为他这个是可以直接出检测结果。我就简单给大家介绍一下，目前这个是矩阵模式和这个喷点模式，我们选择矩阵模式，矩阵模式是用来测这个中高压系统， 然后这个喷点模式基本上是低压系统，我们选一下绝对模式，然后选择国标标准，选国标 下一步，然后我们这个直接点下一步，这个风管的话我们基本上不超过一百五十平米，我们现在给他设置是一百平米，然后按下一步测试时间，我们选六十秒点下一步， 然后我们再点下一步，目前因为这个设备属于静止状态，是属于零，是没有没有没有压力的。现在我们进到了这个进测试界面， 然后我们点击开始，然后把这个加压，因为我们这个没有连接风管，他这个风压很为零，点击启动 到了六十秒，然后自动就会停止，因为我们只是给大家简单的介绍的是我们的这个设备操作，没有连接风管，所以说他这个压力的话不是有问题， 哎，看到了这个是属于没有通过，现在我们时间到，我们按一下这个停止，然后点击一下保存，这个是保存， 保存完之后，然后我们直接退出，然后在这个文件夹里面能找到我们的这个测试数据，这个就是我们测试出来的结果， 我们把这三根气管给他，按照这个颜色给他插上去， 连接一定要牢靠， 我们等会测的是那个中压系统，所以说我们这个选择这个矩阵式的风格， 然后把气管按照他的这个颜色分别给他连接，连接上， 在连接的过程当中，我们要检查一下所有的气管，不能有这个堵的现象，必须要所有的都要通， 这个我们用不到，我们暂时给他放在这个视频平台上，然后我们把这个完整的这个卡扣拧好锁死， 然后把这个白色的气管，然后在连接上，在连接之前是我们要检检查一下这个连接管必须是通的不通， 然后我们再把这个然后直接连接到我们的这个封板上，在封板上开一个洞，要把这个密闭做好。

今天我们讲风管的漏风量检测，在讲这张表格之前，我们首先要了解一些基本的情况，风管漏风量检测，我们首先要了解什么样的风管需要做漏风量检测。第二，施工现场是怎么做检测的， 第三需要检测风管的总面积是多少，是什么类型。我们讲第一点，风管他分高，中低压还有微压啊，这些数据我就不读了，大家截图，因为一会你们确实要做的检测的时候，每一行对应的内容要填写写， 填写在上面啊，那么行业规定，中压低压要抽减百分之五，中压抽减百分之二十，高压要全部都做，那作为资料员，咱们到施工现场看到这些复杂的 封管，咱们也不知道哪个是高压，哪个是中压，哪个是低压啊？需要怎么检测？咱们不知道那，但是有一个情况咱们是知道的，材料抱验是咱们抱验的是吧？咱们通常刚开始抱验的时候，材料是不是这两个类型， 零点五的镀锌钢板的厚度是零点五的，还有零点七五的，甚至还会有一点零的，那么零点五的都算中低压啊，中低压都是用零点五的镀锌钢板来做，那么高压的是零点七五， 零点七五以上就算高压了，还有一点零的，所以有了这样的基础啊，懂了这样的知识以后，咱们再去问施工员，施工员就愿意配合我们，告诉我们现哪条分管是高压了啊？好，这是第一个情况啊，这是咱们需要了解第一个情况，那么第二个情况现场是怎么 做漏风量检测的？首先咱们要知道是在什么情况下才可以做漏风量检测啊？是在调试结束合格以后才可以做，也是在这条风管能正常的运行下，我们才可以做漏风量检测 啊。如果咱们啊在施工现场前期施工的时候，我们一层楼的封管做完了，别人会问你弄风量检测错了吗？那你就要果断的告诉他，我们整个系统并没有完成， 这时候做不了漏风量检测。所以咱们作为资料员要有这样的知识储备，咱们才在施工现场才有底气。第二个 做啊，一次只能做一百平方。那么第三个保压时间就是合格了以后保压时间是多少？咱们通常会闭着眼睛说，二十四小时是六十秒 到一百二十秒，合格了，六十秒一过，合格了就可以了啊，这是咱们要讲的前，这是咱们讲的前面两种情况，那么第三个情况是最复杂的，也就是实图，咱们放在下一节再说。

厨房通风工程系统风管的漏光检测通风工程系统呢？风管在安装完成后，采用路光法对风管严密程度进行检测，抽检率为百分之五。 可采用一百万带护照的低压照明灯做漏光检测的光源，白天检测时光源，至于风管外侧，晚上检测时光源，至于风管内侧 采用路光法检测。通风工程系统低压系统分管每十米接缝路光点不得超过两处，且一百米接缝平均不大于十六处。对中压分管每十米接缝路光点不得超过一处， 且一百米接缝平均不大于八处为合格。通风工程系统分管采用分段检测、汇总分析的方法。 通风工程的分管均属中低压分管，以每十米的接缝漏光点不超过两处，且一百米接缝平均不大于十六处为合格。

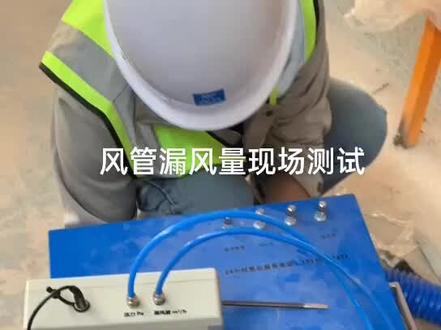

接压力，压力这个地方是取，取到这封管，从封管上这一个，这跟长管，蓝色的长管从封管打上两个，这是进封口，然后这是取压口， 然后接这压力，然后 l 型的大流量管接漏风量这个地方，然后完了以后插电。

等一下，转，慢点转，慢点，转 一百三十五。不是往外面露的风吗？我，我给你，你等一下，等一下 赚到四百万。

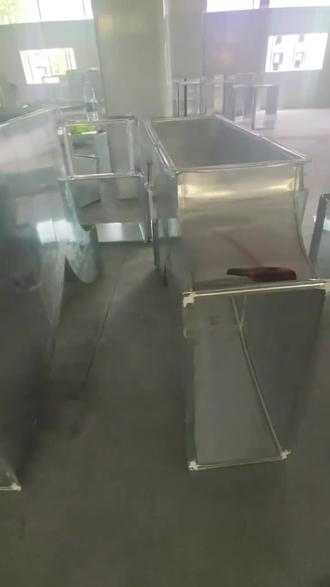

你到施工现场并没有看到那些镀锌铁皮，而是看到的这些半成品，那这些半成品是怎么来的呢？是技术员先根据图纸下料啊，把它拆分以后， 你定出订货计划，然后到厂家预定的。 啊，这是在做封管啊，在给封管安装法兰， 这个是在做天圆地方， 这是在做弯头， 然后就装车运到了施工现场啊，工人把它卸下来以后就可以开始安装了。

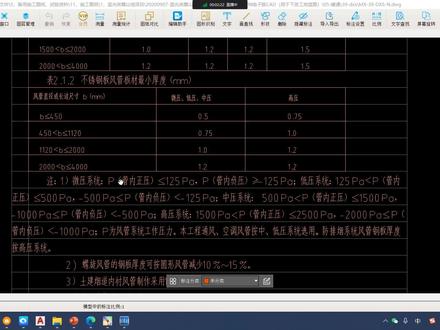

今天给大家讲这个风管的漏风试验啊，漏风试验它属于这个通风空调里面呃，比较重要的一个试验，因为咱们防排烟松台风做这些风管咱们都需要做这个漏风试验啊，都需要做这个漏风试验，漏风试验的话 里面可能大家因为前期做的会做安装比较少，他是需要计算的啊，计算的咱们分这个，呃， v 压、低压、中压跟高压 啊，微压、低压、中央、高雅，咱们是四种啊，四种的话咱们微压是不用做的，那前就是咱们老规范上咱们要做这个呃漏风试验啊，漏风试验，现在咱们是这个不用做了啊，不用就是把漏风咱们做漏光啊，啊？漏光试验的话，咱们呃老规范里面是要做，那 咱们新规范里面是不用了啊，有的说不允许做了啊，就是不允许做漏光了，因为漏光的话他是检测不出来，这个他的跟漏风实验的话，他相比的话是有些东西他是检测不出来的啊，检测出来咱们漏光实验的话是不做了 啊，但是这个有些地区还没有啊，彻底的取消啊，还有一部分地区在做，还有一一分地，但是咱们这个二零一，呃，这个二零一六的规范里面 啊，就咱们这个通风空调啊，就五零二四三，二零一六里面其实已经新的规范里面已经没有漏光实验这一项了， 里面他的一个参考值已经没有了。那如果你们其他当地要做的话，你去找老规范啊，找到他这本前面的规范，找那边老规范，老规范里面是给是给大家有的是有的，所以说大家去 根据他去看就行了啊，找一下他，那现在有一个就没有了，这个是漏光，漏风试验的话，咱们现在是呃要做的啊，做漏风试验的，漏风试验的话，他是呃这个风管里面刚才也讲了是比较重要的一个试验，比较重要的一点实验， 那我这个也是截取的咱们组长，那咱们的漏风试验就是风管在试验压力保持呃，这个五分钟以上时啊，接缝处应无开裂，就说你的接缝处没有开裂，整体结构应无永久性变形及损伤。也就说你的风管， 你的风管在咱们试验的五分钟之内啊，没有接缝处不能开裂，然后这个整体结构没有永久性变形及损伤啊。第二就是试验压 有符合下列规定，那低压分管为一点五倍的工作压力啊，为一点五倍的工作压力。中压分管营为一点二倍的工作压力，且不影响于七百五十八。 高压封管因为一点二倍的工作压力啊，一点二倍的工作压力。那咱们右手边看给大家做了一个表，那他就是这个封管工作压力啊，封管的工作压力，那 v 压啊， v 压，他的工作压力就是这个 p 啊，这个是小于等于一百二十五 啊，管内负压是呃 p 大于等于负的一百二十五啊，其实就不用砍负压这个地方负压正压是一样的，那低压他的划分区间是在哪？就说，呃，最小值是一百二十五，那最大值是五百啊，最大值是五百，他是中间，他是一个 低压，那中压的话就是五百到，呃，一千五，五百到一千五，那高压就是一千五到两千五 啊，这个就是咱们微压、低压、中压、高压的一个划分方式啊，划分方式？那这个低压、中压圆形金属于复合材料风管以及采用非法兰形式的非金属风管的云娱乐风量应为具风管规定值得百分之五十 专混凝土封道的允许，漏风量不应大于巨型金属低压封管规定值的一点五倍， 然后挡烟除尘、低温送风及变风量。空调系统风管的强度、严密性应符合中压风管的规定，按一到按五级的一个净化空调系统风管的严密性符合高压风管的规定，这个是咱们空调上一部分呢，风管系统 工作压力值不大于一点一百二十五帕的微压风管，在外观及制作工艺检验合格的基础上，不应进行漏风量的验证测试。也就说这条也就跟他明确出来了，咱们的这个微压风管他是不用做漏风量漏风量试验的， 他是不用做龙门之宴的，那只有咱们的低压中呀，高压咱们需要做龙门之宴，这个大家要注意。那，那这个就是我截的软件里面的啊，软件里面的一表格风管整体的漏风实验，漏风检测 记录的话，它里面就是你的心动名称，你说咱们做送风送风，你的功能压力就是五百，五百的话咱们就是，呃，就是这个，呃，重压了啊，重压了，低压就是咱们，呃，最大值是五百，他也就是低压，看你具体，看你图纸啊，看图纸。 那打的试验压力就是七百五啊，试验压力是七百五，就说你的这个五百的一个一点五倍啊，五百的一点五倍 啊，咱们是低压，低压的话他是低压风管的，就咱们工作压力是五百，咱们的试验压力是他的一点五倍，一点五倍，咱们加起来七百五 啊，七百五，那咱们系统总面积是二百四啊，这个试验的总面积是二百，这个是，呃，为什么要把这个表跟大家摘下来讲？这个是现在很多呃，这个 地方吧，很多，包括现在很大很多的博主跟大家讲这个的时候，没有跟大家讲。系统组面积是怎么计计算的哈？系统组面积怎么计算？大家填这个表，我前期，我早期，早期，我最早做这个时候也很迷糊，我就说那这个系统组面积怎么算啊？到底 是怎么算？他系统的总面积算这个，呃，系统总面积的实验总面积跟这些，我这个职是从哪来 啊？直接问现场吗？现场这个现场的话工厂他们会算，那有的他也太忙，他也不会告诉你啊，只会给你，给你个数值，让你自己看图纸去啊。这个是咱们的一个呃，里面一个填写的一个难点，那底下的话还有一个就是，呃，系统的一个允许漏风量 啊，系统的原型漏风量，这个也是咱们需要去进行计算的，大家去根据他这个值的话，可能计算的大多数人不会计算啊，不会计算， 其实这个图纸上咱们规范里面已经给出了他们的咱们的一个计算公式啊，他的计算公式就是，呃，他的是啊， qia 啊，因为允许楼光量是 ko， 底下一个 iq i 就是小于等于啊，零点一一零五六一零一零五六， p， 零点六，也就是 p 的零点六五啊，零这个方啊，零点六，零点六五方 啊，这个咱们抵押采用这个公式计算，就是零点一零六五乘以五百卡的。这个啊，零点六五方 啊，开要开一个方号，那得出的得出的正，得出的结果的数字正好是五点九九，那咱们去整数，整数的话允许漏风量就是六，那实际呃，允许漏风量需要根据现场实际得住。就说你这个实际啊，实际的测风量是要根据现场进行测量的 啊，根据现场测量的，当然现在有的现场就不测，不测的话，你只要不大于这个允许楼房量就行，不大 允许楼房量你就可以自己去编个数字啊，自己去编这个数字就行了，知道吧？就说前提是前提是你要记，你要能计算出来你的允许楼房量是多少 啊？计算出来允许漏风量是吧？那实际的测风量实际的漏啊，漏风量小于他就可以了，其实他这个值的话啊，他这个值正常的话是一个固定值，然后拿五百五百七百五跟这个呃一千五的话，他就是一个固定值吧，对吧？ 那测试原理是什么啊？测试原理，测试原理就是呃，风机的出口用软管连接啊，到被测试的风管进风端 啊，经呢，然后并从风管进风端引出细的软管之侧压管连接口连接处应用胶带密封，并使被侧封整段处于密封状态 开动。这个漏风量测试仪就这个是专门的一个漏风量测试仪啊，这个就他这个就是漏风量测试仪，漏风量测试仪，然后 并逐渐提高风机转速向被侧风管注入空气被侧风管内压力逐渐逐渐升高，这一步步升高的啊，风管内压力达到所需测试压力时，调整风机 调速按钮，使之保持风管内风压恒定，这时所测的的漏风量即为改该段啊，这个风管在压力下的一个漏风量，这个是咱们的漏风量啊，漏风量啊， 这个是咱们 tt 呢，跟大家说，那具体该怎么做啊？具体该怎么做，我在这个图纸上跟大家标一下啊， 就是，呃，跟大家画一下，咱们前面做实图的时候，其实已经跟大家讲啊，这个啊，红色的部分啊，这个就是咱们的风管的走向啊，这个地方是风机对吧？ 那咱们所测的这个啊漏风量实验按系统来的话，就是根据咱们这个系统来的啊，大家能看得清啊，就根据这个系统来了，那也就说他从一个进风口，从这个位置啊，这个位置进风口，风机这个位置吧，从这个位置引出啊，咱们的 画就是这个红色的，是漏风测试仪啊，测试仪 对吧？所以他有一个管 接到这啊，接到咱们的进进门口，这因为咱们风机基础，这就是进风口啊，根据进风口啊，他这个地方就是严的，那根据他，然后再进行压力去直接吹啊，风机直接往这个里面灌压， 直接灌输压力，灌输压力的话他是五分钟啊，就是五分钟吧，五分钟他里面测试完能到恒压，他里面的恒压，恒压的话，他这个测试仪上面会给出大家一个 漏风量的一个显示啊，漏风量的显示具体是多少数字就是他啊，你比如说我这个漏风量是六，对吧？漏风量是六，那我测出来是七或者六点二，那咱们就不合格了。不合格？那我打比方说五点八 啊，五点八只要小于六，那我这个就是合格的。因为咱们，呃，这个低压，低压的允许漏风量是六嘛？低压的允许漏风量是六，那就是合 得了，这也是这样，是这么来的啊，这么来的，那图纸上看的话，怎么看？那个图纸上就是你去找一找，你图纸上看看你的这个低压中央高压的一个区间值啊？区间值，因为他是这个啊，这他的一个功能压力，功能压力他选的是多少？ 选的是选的是多少，然后完了以后图上进行，然后咱们再去。呃，这个，这是一套图啊，如果 cd 的话，通啊，这个图就是他 咱们这有一个测试区段示意图啊，他这个上面有一个测试区段示意图，图是你的图是怎么来？你比如我这个系统的总面积，系统总面积的话，其实，呃，就是这个啊， 他每一个拐段的面积给他给出了，你比如说咱们这个是六百三，大家计算一下啊。 嗯，是零点六三乘以零点三二，然后加上零点八乘以零点三二，然后这个是零点一 十啊，不是零点一十乘以两点三二， 三点二没算。对啊，零点六三 乘以零点三二， 加上零点八乘以零点三二，然后加上十， 哎，两点三二，然后再加。 像咱们这个区间值啊，这个是十乘以零点三二， 再加上这这一段啊， 零点六三乘以零点三二， 再加上零点八乘以零点三二，然后还有咱们这一段，是吧？一点六啊？ 退零点三二，然后再再从这啊，从这咱往回算啊？往回算 零点六散 乘以零点三二。还没加上去啊？你们自己去算就行了啊？你自己 把这个，这个就是一个方法啊，就是一个方法，就是所有的连接点，所有的管道啊，他直接相乘，乘出来，乘出来，相加加到一起就是他的整体的一个。呃，咱们这个系统的平米数 啊？咱们这个系统的平米数。那你整体的平米数填完，你就直接写到这就行了啊？直接写到这就行了。

作为一名资料员来讲，大家应该熟知以前低压风管系统用漏光和漏风来检测风管严密性，但二零一六年起 风与空调工程施工质量验收规范 gb 五零二四三二零幺六中规定，漏光性不再作为检测风管的严密性能。那么风管严密性试验记录中的试验压力 如何进行计算呢？允许漏风量如何进行计算呢？首先给大家讲解一下，风管系统分为低压、中压、高压 风管系统的压力划分，低压五百帕，中压为五百帕，小于幺五零零碳，高压为一千五百帕。试验压力怎么计算呢？低压风管因为一点五倍的工作压力，中压风管因为一点二倍的工作压力，且不低于七百五十帕。高压 风管因为一点二倍的工作压力。风管允许漏风量的计算公式为，系数乘以工作压力的零点六五次方。注意，此处为工作压力。低压系统的系数为零点一零五六，中压系统的系数为零点零三五二，高压系统的系数为 零点零一一七。如果大家还有关于风管严密性检测记录表填写，有疑问的地方私信我。
