ptfe可以用挤出成型加工
粉丝1494获赞2488
相关视频

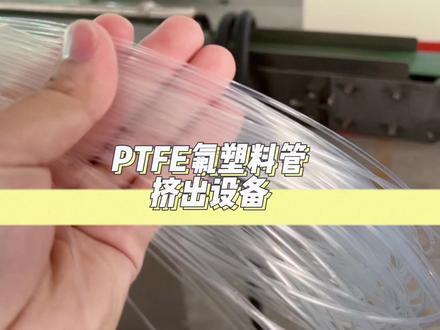

00:28查看AI文稿AI文稿客户寄了点 ptfd 料，今天来测试打样，看看这个材料温度跟之前 fpp 差不多，材料塑化到位，挤出来很是透亮，定型也挺稳，在几个丝的误差范围， 产品出来很透亮，客户迫不及待想要样品，确定了。
02:05查看AI文稿AI文稿据世福以西前程感性的视频播出以后有朋友私信给我想了解一下据世福以西密封件是如何生产的？欢迎来到胡说蜜蜂，老胡带大家了解一下最适合以西密封件的生产流程。 密封件填充改性用途的聚士福隐形材料只能用悬浮聚士福乙烯湿粉，聚士福乙烯绒绒厚，粘度很高，绒绒肽是不能流动的，不能采用常规塑料成型工艺生产， 通常是采用冷压热烧结工艺，即通过混料、冷磨压热、烧结机加工等四个工艺生产，也有采用推压或挤出成型工艺，即将具式服以细粉压入贯通的磨枪，磨枪中 设有加热专制，据师傅，有些四粉在磨枪内压缩融融，并由磨枪的另一头推出。由于推压工艺，磨枪的一头是悬空的， 而且产品在冷却的过程当中手术店比较大，所以出料单压力比较小，产品密实度不佳。今天老胡带大家看一家技术能力较强企业的生产现场。 按生产的流程，我们先来到混料车间，由于技术部以些分子量螺旋残咬的原因，所有材料必须在低于二十三摄氏度环境储藏一段时间以后 才容易松散，便于混料。而且在混料的过程当中也尽量保持低温。这是一台带有冷却型 系统的自动混料机，冷却系统可以带走搅拌产生的热量，有助于混料更均匀。工人打开灌盖，倒入各种称好重量的原料，经过机器设定的程序混合均匀， 再经过过筛就可以送入下一个磨牙工艺。关注胡说蜜蜂，明天老胡带大家了解磨牙生产工艺。
120胡说密封

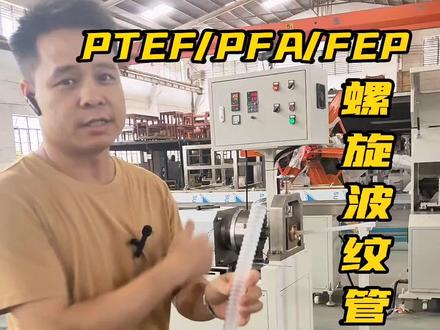

00:34查看AI文稿AI文稿这种螺旋的玻璃管是怎么做出来的呢？今天就给大家去看一看。走，我们去看看这个设备。
168远锦精密挤出机厂家

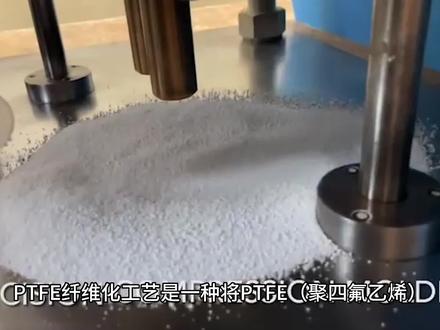

01:34查看AI文稿AI文稿ptfe 纤维化工艺是一种将 ptfe 聚四伏以系树脂粉末通过特殊的方法制成纤维状的工艺。主要有以下几种，乳液纺司法， 将 ptfe 乳液与呈鲜性载体混合，经过仿丝、烧结、碳化等步骤制的 ptfe 纤维。这种方法可以制的鲜度较小的纤维，但强度较低，呈褐色。 壶料挤出仿丝法，将 ptfe 粉末羽翼挥发物调成壶料，经过挤出、原先化、烧结等步骤制的 ptfe 纤维。这种方法可以制的强度较高、鲜度较大的纤维。磨裂仿丝法， 将 p t f 一粉末烧结成圆柱体，经过切割、拉伸、原先化等步骤制的 p t f 一纤维。这种方法可以制的强度较低，成白 色的纤维。溶体仿丝法，将 p t f 一与全服乙烯或全服丙基米得共聚物融融后，进行仿丝制的 p t f 一纤维。这种方法可以制的强度较高的纤维。 如果您想继续了解，可以给您提供杆法电极技术的材料、工艺、设备详细资料，帮助您在固态电池赛道取得先发优势。资料内容包含， ptfe 的选型、规格、参数、纤维化的工艺分析、 国内外知名公司的干法、公益方案资料、现场图片以及视频和最新进展等等。如果你还想获取更多关于锂电以及干法电机资料，关注我，私信联系与您分享。
64新能源行业资料

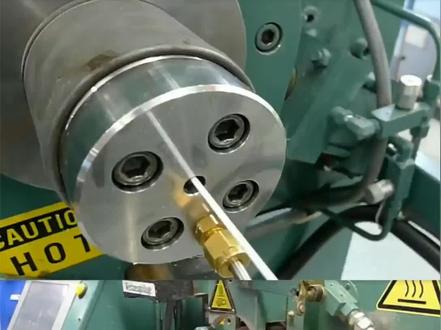

02:59查看AI文稿AI文稿大家好，这里是线缆科技秀，好久不见，上期视频中一起了解了据四福以西线缆薄膜绕包绝缘工艺，今天来说说据四福以西电线电缆绝缘加工的另一种工艺。 据四伏以稀的软膏推挤，由于 pt f e 的溶溶粘度高，无法使用普通的螺杆挤出，成型方法需要与有机溶剂的注剂混合，然后 后进行糊状推起成型。由于零点三微米的 pt f 一凝肌成五百微米颗粒状的粉末，在粉末中添加助推剂和着色剂，然后把渗透了注剂的原料用柱塞进行挤出，再在高温下进行热处理烧结， 最后控制冷却温度，以获得预期性能要求的产品。其工艺流程图如下，包括原料保存、过筛、混合注剂熟化预成型、机内预成型、挤出成型、助剂、干燥 烧结等。下图为典型的聚斯福乙烯绝缘电线推挤系统剪图，由导体放线装置、推挤机、烘干烧结炉、火花试验机、收线装置等组成。 模具是推挤工艺的关键部件，在某种程度上，模具的设计和制作水平决定了工艺水平的高低。推挤系统机头模具结构如图， 推挤绝缘挤压机包括钢桶、挤出活塞、导感传动机构、模具等。推挤过程中合理控制推挤压力特别重要。推挤压力与压缩比、模具间隙角度、呈现长度、模具光洁度注，记得配比、挤出速度等都有关系。 烘干冷起后的电线应先烘干，使助脊器挥发，在烘干阶段必须使助脊器充分的挥发掉。如果烧结速度太快，助脊器未充分溢出电线， 即进入烧节区，烧节后的电线会产生纵向开裂，造成电压的击穿烧节。烧节温度应高于熔点三百二十七摄氏度。烧节温度根据绝缘的厚度而定， 一般对于薄壁绝缘，烧结温度一般控制在四百至四百二十摄氏度。对于壁厚绝缘，一般温度控制在三百六十至三百八十摄氏度。烧结温度过高会造成绝缘的老化或热分解，使绝缘层的电气性能和机械性能降低。如果过低，则孔隙无法完全的消除， 同样也会使觉人的性能变差。冷却未是处于烧杰的居斯服以吸结晶中指并定型，必须进行冷却。冷却速度的快慢直接影响觉人的结晶和收缩率，同时也与觉人层中的印力有关系。一般来说，冷却速度快，使觉人的结晶率低，收缩率小，这对电线电缆产 品是有益的。但是不适当的快速冷却，因觉人的内外的温度剔度太大而导致硬力的增加，严重时也会造成硬力开裂。二百六十摄氏度时具似乎以稀的结晶中指，因此一般把冷却温度定为二百六十摄氏度。以下之示温，今天就说到这里，点赞收藏评论 区扣 pt f 一可获得本期内容详细资料，下期内容将详细对比各种脚线设备，欢迎投稿，优质设备、视频图片等资料下期见！
392线缆科技秀（WCTS)![#PTFE #机械设备 #工厂实拍视频 #医疗介入导管 #蚀刻管 努力成为PTFE四氟设备领域的领头羊，不再被美丽国牵制，尚科SUKO高新技术企业已然是国际认可品牌，壁厚0.038mm薄壁管挤出线蚀刻线出口多个国家，迎接中秋，大礼包出海[庆祝][庆祝][庆祝]](https://p3-pc-sign.douyinpic.com/image-cut-tos-priv/ea9e8ea37bec5b071a15556f2ed55d0b~tplv-dy-resize-origshort-autoq-75:330.jpeg?lk3s=138a59ce&x-expires=2098785600&x-signature=jGWMZrMu5COFlUMQYUR3E%2BZrS7Q%3D&from=327834062&s=PackSourceEnum_AWEME_DETAIL&se=false&sc=cover&biz_tag=pcweb_cover&l=20260707201556CA4D1FE6F4A1DCE9256C)
00:41查看AI文稿AI文稿oh， yeah hundreds of men writers on！
00:47查看AI文稿AI文稿看这个透明度， pctf 非常棒， pc 天飞的起泡，然后呢？来看看这个，来靠近这个是不锈钢的波纹软管，来看一下。 哎，这准备要发货的，直接先拆开，我给你看一下 ptf 的 cuc， 其他工地看我们的包装。
