四探针法测量电阻方法详细图解

这个视频咱们来讲一下福安法测量定制电阻阻值这个实验先检查实验器材，我们测量定制电阻阻值需要用到的实验器材有电流表一个，电压表一个，然后装有干电池的电池盒三个。 滑动变冷器最大阻值为二十欧的一个，开关一个，十欧的定制电阻一个，以及导线八根。 报告老师实验器材检查完毕，请求开始实验所有的电学实验。第一步先按照我们的电路图来进行实验器材的摆放，摆放的时候先放电源，放电源的时候正极靠近右手边，它摆在我们的身体左前方， 然后按照电路图依次摆放开关，开关摆放的时候打开到最大，不要把它立起来，因为有的开关比较松，他可能自己就落回去了，所以把它打开到最大，然后放电流表，滑动电阻器， 定制电阻，电压表摆放完之后，就可以根据电路图来连接导线，我们的导线要进行顺时针压线，左手拿胶皮，右手拿着裸露的导线进行顺时针压线。 电源正极出来之后，连接开关在连接时处于断开状态， 开关出来之后接我们电流表的小量程， 电流表要正入负出。从电流表的负接线柱出来之后，根据电路图我们去连接滑动变阻器的上接线柱， 电路图中他的下接线柱连的是左接线柱，所以我们也去连接滑动变阻器的左下接线柱， 那连接左下接线柱的时候，这个时候我们的滑片可以顺手给他移到远离下接线柱的一端，也就给他移到最右端。 从滑动变阻器出来之后，我们要连定制电阻，定制电阻两端是需要并连电压表的，所以我们在连接的时候可以把两根导线拧在一起，接到定制电阻两端， 这样的话我们可以留出一根导线，等会去连接电压表， 另外一侧也进行同样的操作。 接着我们把导线连接到电源的负极， 把电压表并在我们定值电阻的两端，电压表依然是选用小量程。 电路连接完毕之后，不要着急闭合开关，我们先检查一下电路，发现没有问题之后报告老师，电路连接完毕，请求试触。试触的过程是需要让监考老师过来过目的， 得到监考老师允许之后，我们开始试触，快速闭合，快速断开开关， 观察量表的时针有明显偏转，此时报告老师电路正常。实验继续。此时我们闭合开关， 调节滑动变阻器的滑片，我们可以使电压表的时速也会达到一点五伏。 读出此时电压表和电流表的示数，并记录在表格中。记录完实验数据之后，我们报告监考老师。报告老师，当电压表的示数为一点五伏时，电流表的示数为零点一四安。好。接下来我们进行第二组数据的， 此时我们移动滑动变阻器的滑片，可以使电压表的示数达到两伏， 然后观察电流表的示数，并记录数据。报告老师，当电压表的示数为两伏时，电流表的示数为零点一八。安。我们继续移动滑动变阻器的滑片， 可以使电压表的示数为二点五伏。记录实验数据，报告老师，当电压表的示数为二点五伏时，电流表的示数为零点二四安，然后我们断开开关进行实验数据的处理。 实验数据处理完毕之后，这时候我们可以来拆卸电路，拆电路的时候注意先拆电源，从电源的正极开始拆导线， 把电源拆除之后，剩下部分我们依次拆，并没有严格的顺序要求。 然后把我们的实验器材整理归位，电压表，电源表放回原处，电源滑动变阻器在归位的时候，我们可以把它的滑片移动到一端，最左端最右端都可以，先把它移到一端， 定制电阻放回去，把我们的开关给它闭合，放回原处，轻点一下我们的导线。实验之前我们是八根，实验结束之后也应该是八根导线， 把我们的实验器材摆放整齐之后，报告老师，实验报告填写完毕请过目。请问老师我能得多少分？

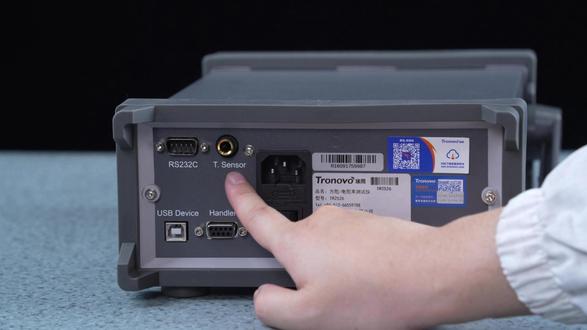

爱用仪器捕捉科技的脉搏，今天我们来介绍一下 tr 二五二六试探针电阻率方阻测试仪的一个外观 啊。我们从左边开始讲，这个就是我们的电源开机键啊，上面是我们的 usb 接口，可以用于数据保存、存储，导出，导入以及截屏。 下面这边呢就是我们的一个四点三英寸的一个屏幕啊，下面呢就是我们一些软件区域，就是屏幕下面会显示一些功能区域，可以使用我们这边的按键去进行调整 啊，这边呢就是我们的麦斯键，麦斯键就是我们的返回键， c tab 键就是我们的系统设置键，这边都是方向选择以及啊功能选择以及我们的确定键。下面呢这边就是我们的数字键， 以及这个是我们的进入菜单管理的一个按键，这个是我们的面板锁定键，这个是我们的一个校准键，这是我们触发键啊，那下面这四个呢，就是我们这个连接夹具的一个接口啊， 一个我们的试探针的连接夹具的一个接口，用开尔文测试的好。那么仪器背面板呢？ 我们一些背面板也是从左边开始，这边是 rs 二三二走的是一个通讯协议啊，可以连接电脑上位机软件等等。下面的 usb usb device 呢，也是可以走串口通讯啊，一样的 啊，这边有个 han 的 接口， han 的 接口用于啊触发呀宝触触发，这种也是连接我们的外外部通信的一个啊，这个就是我们的温度补偿，连接我们的配件 p t 一 百啊，做温度补偿用的。 这边呢就是我们的二百二的正常的一个电源输入以及二百二的一个电源开关。

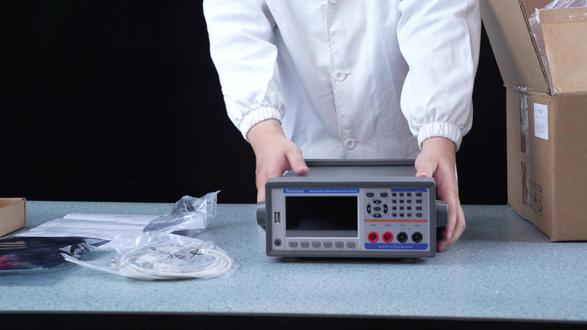

爱用仪器捕捉科技的脉搏，今天我们来做一期试探针电阻率方阻测试仪 tr 二五二六的开箱视频。好，我们来用刀来开箱。 好，我们打开箱子， 这里面有一个我们的这个校准报告，我们先拿下来。还有一个盒子，我们先看一下，里面有一个我们开箱之后，开箱之后里面有一个我们的校准报告啊，这个盒子里面呢放着一些我们的配件 啊，这个是我们的测试夹具啊，试探针的一个测试夹具啊，里面还有一个串口线啊，用于连接电脑上位机软件的啊。还有一个 p t 一 百，这个是温度测试线，用来做温度补偿用的。 还有一个就是我们的这个电源线啊，这就是我们的一些配件了。好，接下来就是我们这个机器，我们将其取出来 啊，取出来之后里面把我们把膜给拿掉， 这个就是我们的机器了。好。

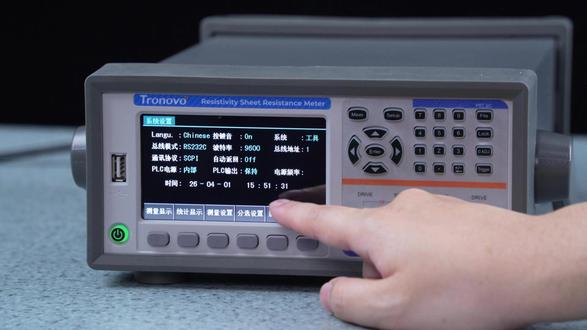

爱用仪器捕捉科技的脉搏，今天我们来介绍一下 tr 二五二六四探针电阻率方阻测试仪的一个功能。介绍好，这边是我们的主页面， 主页面我们可以用我们的选择键这些以下几个方向键可以调到我们这些功能区域，功能区域我们这边有可以测量电阻，包括我们的电阻和温度，温度 l p r， l p r 杠 t 以及上面就是我们的 直线电阻，四探针电阻以及我们的方阻测试我们可以点开看一下，比如 l f p 就是 我们的直线四探针电阻， s f p 呢就是我们的方阻， 这是不一样的，它所使用的夹具是不一样的，根据你使用的夹具去选择 这个。接下来就是我们的量程，量程一般我们选择自动就可以了，然后速度呢，一共有四个档位，速度越快啊，速度越慢的话，那么它的测量的精度就会越准。一点 风险功能用于可以比较我们的，我们设定一个值，我们打开之后可以用于比较我们的测量的范围在不在里面。零 a d j 就是 我们短路校准的一个功能 啊，触发我们有，我们有这个机器一直使用的一个，常常用的一个，包括慢慢，就是我们需要 我们选选择慢模式，我们就是需要按照我们的机器的 type 键才能够触发使用，剩下两个都是外部触发，一个物理触发，一个是走协议触发， 我们选择 max 键退出，然后这里以统计显示，这边是我们的统计区域，包括这边是我们的测量设置，都可以在这里面改 啊，分选设置就我们的系统设置等等。

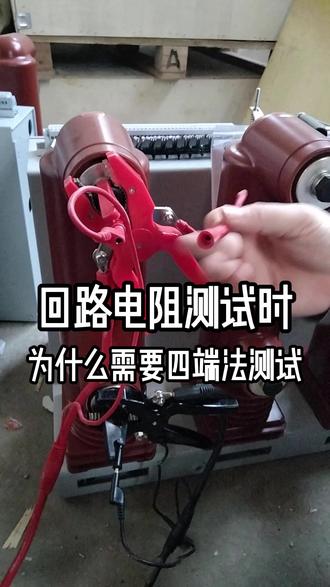

回路电阻测试时，为什么需要四端法测试断路器上下断口？无论他是什么形式了，将电流线 夹在两端，电压和电流分开接线，如果直接把电压线接到电流前上边的话，前口的接触电阻也会算到阻值内。也就是说，不用小夹子，直接用大夹子测的话，理论上测出来的阻值应该会比正常情况下要大。 所以说分开接线，保证四端反的测量精度。如果视频的比较长，一定要把电流接在外侧，电压接在内侧。

爱用仪器捕捉科技的脉搏，今天我们来讲一下如何使用四探针方电阻率方阻测试仪进行短路校准。 好，首先在我们短路校准前，我们需要准备一个短路校准片啊，它的电阻越低越好，最好是镀金或者镀银的那种。 我们将我们我们夹具连接好之后，我们将我们的这个碳这个夹具，然后对着我们这个短路胶卷片进行按压好， 按压之后呢，我们这边的零 a d j 这个功能一定要打开，我们选择零 a d j 这边选择啊，给它打开，然后按取我们机器的设备零 a d j 这个按钮， 那机器正在显示正在执行零校准。好，零校准完成，可以看到我们的这个已经校准好了。

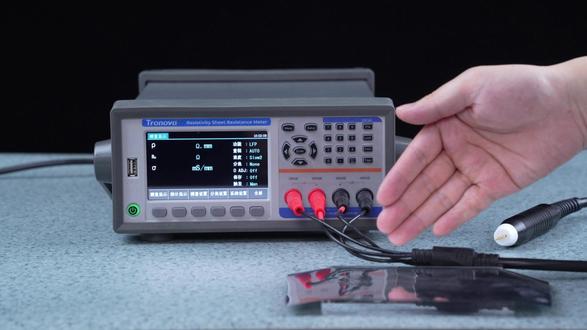

安用仪器捕捉科技的脉搏。今天我们使用 t r 二五二六系列试探针电阻电阻率方阻测试仪来测试一下镀铝薄膜的性能。好，我们选择 l f p 啊模式，因为我们使用的是直线四电阻夹具 试探针夹具，然后呢我们模式呢选，选好了之后，从上面到下面就是我们的电阻率，方阻以及电导率。好，我们来进行测试。 好，我们将夹具按压到底，然后触发测试。好，这样我们就测试完成了。

车间接地装置接地电阻检测，好，学员听住了，咱们这个接地装置首先要选表，这是否决项，要记住了啊，咱们选择接地电阻测量仪啊，这样的啊，三根导线，两根铅的， 哎，咱们测量接地装置一定要记住了，先停电，把上面的电接地装置的电源测，一定要断电 啊，接触掉掉电断完了以后咱们什么进行接线啊，也就是说接线咱们在接地装置的与接地装置的什么呀？ 咱们这是一个模拟盒啊，咱不用去跑二十米，四十米去做这个接装置，咱们一个模拟盒在这个，咱们这是咱们的接地装置 哎，然后这是接地体，然后在离他二十米地方，咱们砸一千子，哎，是 p 级，也就离接地级二十米，然后再砸一个 c 级，离咱们的 p 电位级，哎，也是二十米，与接地级是四十米， 哎，这么一个啊装置咱们给接完线了，咱们对表一定要去检测，检测什么，对表进行什么呀？还是咱们的外观检查，外观完好无损的部件，齐全的纸质灵活，表笔线完整，哎， 没有均列的，哎，仪表水平放置，哎，远离磁场摇，把无缺失灵活， 咱们给这个电阻档，咱们给他调到二乘一档，好调咱们的倍率档调一档，然后咱们对这仪表进行短路实验，一定要记住做短路实验，把这个 e 线， g e 线， p 线和 咱们这个 c 线，也就是电流极，咱们三个点给它短接。这会呢咱们进行拿咱们这个一字螺丝刀先进行 这个零位调节，零位调节调整在指针和中心线重叠，好，咱们这就调完了，以后咱们再摇动这摇板，好，这摇板咱们看，往这边往左方向偏，咱们调整，再往右拧转，这个不渡盘。好，咱们看， 哎，咱们看，哎，好，这表呢，也就是说现在的位置是零点三， 那这个表呢，稍微有点误差，那我认为什么就没有误差了，哎，我这不考试吗，咱们就有这过程就行，咱们工作当中一定要注意这表，一个误差就不能使咱们认为咱们想考试呢，咱认为就是好的就可以了。哎，这是我调整了，也就是中心线和时针和这个 选择盘在零点三点一线，咱们就这表就校好了，咱们在这会呢，咱们进行接线，好，把这短风线咱们拆掉，把异线接咱们的接地装置的异极。 好，这二十米这根线啊，咱们看这股这个把的根数就看出来啊，咱们二十米的接在电位极上， 得四十米的接在电流极上啊，接完以后咱们转动这摇表，哎，转动这摇表，咱们看这时针，他转右方向偏，那在调这个盘呢，是反，以这指正反方向的去调节。好，咱们给他调，咱们开调，摇，摇，咱们摇， 哎，慢慢摇，摇，摇你，哎，使指针和中间线重叠了，好，现在我这数字就出来了，是多少啊？乘以咱们去读的是数字，也就是这波度盘是一点六七左右，一点六七呢，再乘以这个 倍率盘，倍率盘的那个数是一，那一点六七也就是一点六七的样子。那说这会咱们就操作完了，老师问你工作接地接近多少，你就杠的四欧小于或等于四欧，保护接地也小于或等于四欧，重复接地 和防雷接地都是小于或等于十欧母啊，这叫操作完率。最后整理现场，整理现场 好把仪表归置到位啊。咱们这台题的注意事项一定要记住，咱们在春天秋后来测量咱们的接地装置，一个土壤电阻率最高的时进行， 要砸这根，砸这个 p 级和 c 级的时候一定要与咱们的上边的架空线路和地下的金属管道一定要垂直辐射。好，这道题就完事了，老师我操作完毕。

大家好，我是电工培训老毅，今天我们来讲解万用表测量电阻。当我们拿到万用表以后，第一步做检查，外观完好，无破损， 有合格证，档位旋钮灵活正常，屏幕显示正常，表笔及连线完好，无破损。好，我们开始做短路测试，先把黑表笔插到 com 孔， 这个地方有个 com， 然后红表笔插到 v o 这个孔， v o， 把表打到蜂鸣档，这个小喇叭就是蜂鸣档 打到蜂鸣档，短接表笔啊，有这个长鸣声，长鸣报警声，短路测试正常。 然后这个时候注意啊，我们要把它调到电阻档，这个分隔线之间就是这个欧姆的电阻档。好，我们来测一个电阻，假设这个上面有一个电阻，我们并不知道多少，那么这个时候我们把表笔接上， 看屏幕显示，现在屏幕显示 ol， 这个 ol 表示什么呢？就表示这个档位太小了，超过了量程，也就说我们这个背测值已经超过了我们这个表的量程，换而言之就是这个背测值已经大于这个两百 o， 那 么我们继续往上换一个大档啊， 加档加到两千 o 档，你再来测量。注意，我们在这个测量当中一定要养成一个好习惯，就是我们换挡的时候要把这个表笔拿开，拿开这个背侧 t， 好， 现在屏幕上再一次出现 o l， 出现 o l， 但还是一样的，证明这个被测的阻值大于我这个量程范围，我这个量程范围是两千，就它已经超过两千了。好，我们再来换挡，注意换挡要表笔离开被测体换到二十 k， 注意看，现在屏幕上显示两点九九， 这个两点九九就是我们第一次出现数值了，第一次出现数值的档就是最精确档，这里有一个 k 就是 两点九九千 o， 这就是我们用万用表测量电阻的一个方法，你学会了吗？关注我，学电工。

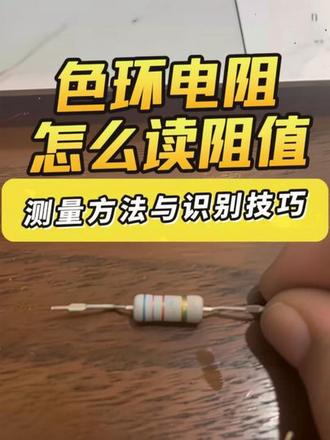

每天学习一个新技能，今天刘公教大家怎么识别这个电阻的阻值，以及这个色环颜色对应多少。嗯，刘公手里拿的这一个是四环的四环电阻， 嗯，怎么测出它的阻值是很简单，就是上面的颜色对应的就是阻值。再一个是分别它的方向，这个方向是 头和头和尾，不能去相反，这这个一般的银色，这个金色代表的是它的倍数和误差，是它的尾部，所以说就好区分了。这个电阻第一个颜色是蓝色，第二个颜色是灰色， 第三个颜色是金色，第四个颜色也是金色。现在咱们用一个纸和笔把这个记下记录下来，看一下这个组织到底应该是多大。 咱们电脑上标的有这个颜色对应的组织， 现在我们写下来，第一位是个 蓝，第二位是个灰，第三是个金色，第四也是个金色。 现在通过电脑上这个表，蓝对应的是六灰对应的是八 金，它的倍数是零点一和误差是百分之五，嗯，零点一，这个是，这个是倍数，这个百分之五是个误差。 现在咱们就好组好知道这个组织了，六十八乘去零点一的倍数应该是等于六点八 o， 这六点八 o 上下的误差是百分之五，意思我就是六点五到七点多 o 都属于正常的。现在咱们呢就测一下，实际测一下这个电子到底是不是六点八 o。 腕表打到电子档，看咱们判断的，看咱们读的准不准，一只手不好拿 啊，现在都是两座。嗯，六点八表多少有点误差，这个七点五算是正常的。 嗯，这个三环电路就是这样堵的，大家学会了吗？
