大家好，我是小阿，今天我们针对初学者讲解一下卡其亚里面的测量的命令，分别是测量间距，测量项， 测量冠量，还有就是表面加工工具。首先我们讲解第一个命令，测量间距，点击测量间距命令，选中任何几何图形，我们现在选中这两个机构的两个面，这样这两个面的距离就显示出来了。 接下来我们可以选择仅线面，可以选择两个面，这样可以测量到两个面之间的距离。接下来我们还可以直接测量 一些线，时区点等等，还有一些轴心，我们要测量两个产品之间的距离，可以选择产品， 这样就可以测量两个产品的距离。还可以选取一个时区点，我们任意选择上面一个时区点到相应面的距离。 不仅这样，我们还可以点击确认调整里面的属性，这样可以让我们测量两个线或者是两个面之间的角度，也可以显示出来 第二个命令，测量项的命令，测量项的命令，我们可以选择测量任意一个几何图形点下面 的属性，我们选一个线的话，可以测量线的长度，选一个圆弧，我们可以显示圆弧的半径，直径，测量相应的厚度。但是有的时候我们在测量的过程中他会显示，呃。 不能精确测量，因为这个数据是 cg 二的，所以说无法精确测量。我们如果想精确测量，可以在可编辑的帕的数据里面去测量。测量完以后我们的数据不显示了，是因为市里面的保持测量我们没有选择，如们想要 让他显示，需要选中保持测量就可以了，接下来我们切换到呃 cg 二的里面，计算方式我们可以选择相似，这样我们就可以测量了。第三个命令，测量冠量， 测量观量，我们可以测量什么呢？我们点击命令选择产品，这样我们就可以测量产品的重量了。重量我们可以定义他的产品的密度，如果铁的密度是七 一百五零，这样我们就得到了这个件的一个质量了。我们讲解第四个命令，表面加工工具。表面加工工具的命令是为了方便积加，通过这个命令我们可以得到产品加工时的长宽高。 选中命令，单击产品，这样我们就得到了产品的 x 项，外项 z 项的一个高度。 我们在加工备料时，只需要在这个尺寸上留出加工余量就可以了。同学们学会了吗？如果我的视频对大家学习卡奇亚有所提升，麻烦大家双击点一下小红心，点一下关注，谢谢大家！

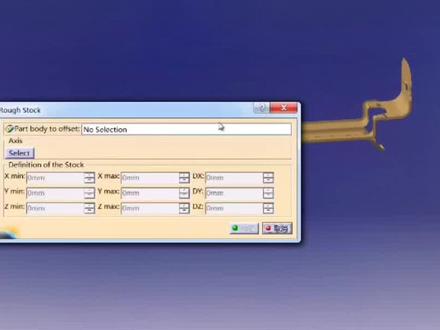

大家好，我是小啊，今天给大家分享一下卡其亚的小技巧，不规则物体的长宽高应该怎么测量呢？我们选中表面测量命令，然后选中我们要测量的零部件， 点击确认，这样我们就可以得到这个部件的长宽高了，在最右侧的这个区域显示的就是他的长宽高，同学们你们学会了吗？喜欢的麻烦点一下小红心，谢谢。

大家好，我是小啊，今天给大家带来一个卡西亚的一个小技巧，平时测量圆角的时候，我们可以使用测量里面的测量项， 有一些标准的圆角，我们可以通过这个命令去测量这个圆角的大小，但是有时候在特殊的位置或者是边角的位置测量的话，不会显示这个圆角的大小，那我们通过什么办法可以知道这个圆角的大小呢？ 我们可以使用曲律分析的命令，选中这个命令，点中我们要测量的面，然后大小我们选择最小值选中。运行中我们将鼠标移动到我们想要测量的圆角位置，就可以知道这个圆角的大小了，这样在产品设计时， 我们可以很直观的了解相应圆角的大小，同时我们还可以选中色标的这个选项，选中色标我们选中相应的这个要测量的产品， 不同的颜色区域代表了不同的曲率范围，同学们你学会了吗？如果我的视频对大家学习卡提亚有所提升，麻烦大家点一下小红心。

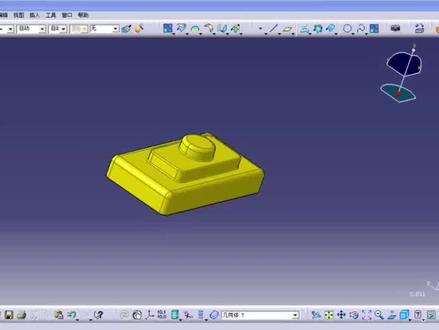

大家好，我是小阿，今天给大家分享一下卡提亚的一个小技巧，我们正常在做设计的时候，卡提亚这些命令都是参数化的代餐的，怎样将这些数据变成消餐的数据呢？首先我们复制选择性粘贴， 然后选择按结果，这样我们就得到了一个消餐的卡其亚的数据， 那卡贴里面有没有将消餐的数据反过来变成代餐的过程，数据的功能或者是命令呢？ 首先第一步我们要定义到这个实体，如果是定义到几何体而不是实体的话，他会报错。接下来我们选择图框中所示的这个命令，点击可以选择默认，我们选择 这些圆角，选择完以后，我们点击确定圆角的命令就带上餐了，然后我们将这个实体的其他的一些圆角也按照这个命令依次使用这个命令将他们变成代餐的数据。 得到了直角的尸体以后，我们观察一下这个尸体正向设计，其实我们就是用三个图台就能达到这样的效果。 接下来我们接着选择这个命令，选择派的这个模式，然后点击底面，然后点击确定，我们这样一个图台就反过来制作完成了，剩下的两个我们也是同样的道理， 点击完成，这样我们就可以看到一个消餐的数据，我们就可以将它整个 变成代餐数据了，可以方便我们后期的修改，同学们你们学会了吗？如果我的视频对大家学习卡七亚有所提升，麻烦大家点一下小红心，谢谢大家。

大家好，我是天之容啊，今天给大家讲一个移除命令的一个使用，正常情况下我们看一下， 我们要移除啊，这这一圈的 r 角，我们直接可以用移除命令啊，然后我们右键他这边有个圆角拓展， 把这个耳胶给移除掉啊，如果我们要把这个特征啊，这个凹台的这个整个特征全都移除掉的，你可以选择这个面，然后相切拓展，我们把这个特征全都移除掉， 这是单个的移除啊，移出耳角，移出耳角之后我们移出，如果我们哎一开始就要移出这个特征，那我们哎使用，如果你使用这个 相切，他肯定把这个图纸选上了啊，不是我们所需要的，这种情况下呢，我们可以随便选一个我们所需要的这个凹槽里面的任何一个特征，然后选择 我们所需要的保留的这个大面，这个大面是我们保留的啊，保留之后他经过预算，我们这个单面他会还原一个整个面，然后这个成台他就是给他自动填充起来，我们看一下，这样的话我们这个特征就给他移出来了。反面的呀，一样的， 只要选择我们单独的一个特征啊，然后他香蕉来的一个大面选择保留，他香蕉几个面，我们就选择几个面，而他这个香蕉只有一个面，那我们就选择这一个面 给他意图。再另外我们看一下，像这些小的特征也是一样的一个意图命令使用，正常情况下可能刚接触命令的人不知道啊，没没有完全的那个了解这个命令啊，选择这个意图单个特征，可能把这个所有的啊，这些 还有这边的耳角啊全都选上，再确定，确定之后，哎，我们看一下他这边哪里还有一个小字面， 不然的话不会踩坑啊，这边这边还有个小字面，我们给他选上，他就完全移除。像这种情况下，如果我们把所有的这个小圆孔全都移出来，我们不可能每个都选上啊，选择好几个面，那我们只要选择其中一个，选择这些特征的其中一个面， 选择之后我们选择需要保留的，他们是不是跟这个搭面相交，然后正反面那 a 面和 b 面都有相交的面，我们都选上啊， 选上之后，我们确定，这样的话，我们的这个空的特征就给他完全移出来了， 像这些，哎，加强筋也是啊，你移图的时候呢，像这样的话，我们看他的加强筋是不是跟好几个面相交，我们只要选择加强筋的一个面，然后他所相交的面需要保留，保留这些，哎，全都选上， 我们这些移出的时候可以试一下啊，他不一定他有可能这个加强筋啊，使他的这些面断开了，断开的之后他自动算的时候，因为要相切啊，这些线啊要连接上，他可能会报错，我们确定一下啊，他再算过来的，给他 移除掉了，这就是他同时，哎，相交几个面，我们就选几个，像这一个特征也是我们选择要移除的整个特征，然后他要缝合的，相交的全都给他选上的边保留， 确定啊，这个特征也给他移出了，这就是我们的移出的命令的一个使用，也不需要啊，把移出一个特征，把所有的这个特征的所有的面啊全都选上， 我们只只要选上这一个特征的其中一个面啊，跟他相交的其他的面是我们所要保留的，那我们选择保留就行了。 然后这个本节这个视频就给大家讲到这里。

你的领导给你发了个文件要修改，打开后你发现没有任何参数。聪明的你打开了零件设计模块，找到需要恢复实体，右键定义工作对象。然后你在右边工具栏空白处右键找到零件设计特征识别工具条。接下来点开了识别特征这个神仙功能。 接着你选择了自动菜单，并勾选了特征识别，选择所有特性。接着你点击链接面选项，再点击几何体任意面，然后在几何体上选择另外一个面，识别整个几何体。点击应用， 你会神奇地发现软件在帮你重新还原建模过程。恭喜你学会了参数恢复。但是你为了能快点下班，零件只需要局部修改，这也难不倒你。 你选择菜单上的特征选项，单独对特征进行识别，这样你就针对性地完成修改。是不是很简单，每天一个小技巧，离升职加薪又更近一步了。

点击掉链接的零件右键部件替换部件，打开所在文件夹，单击要替换的零件，我们就完成了零件的替换，然后激活文件保存。等轴测试图，设置等轴测试图， 目前等轴测试图我们是西南方向，怎么把它变成东北方向呢？ 点击左侧试图，点击已命名的试图，左侧试图 属性，点击左侧视图 旋转，下次我们再点击轴测试图的时候， 自动的切换左侧方向。测量半个零件的料后长宽高，我们怎么去测量呢？打开零件，进入到创程式外形设计， 单击零件，我们有一个专门测量长框高的命令，再点击零件， 就得到了零件的 x y， z 三个方向的 尺寸， x 幺二七 y 幺零七 z 六百三十三。零件料后的测量，单击测量，测量厚度，板筋薄 零件都是等料后的 零件质量的测量。 氨基零件选择测量惯性 输入密度， 铁的密度七千八百五十安塔零点八四五零零零克。 装配的切割，进入装配模式，点击切割定位 几何目标，我们就完成了装配的切割，今天就为大家讲解到这里， 谢谢！

客户给你发送了一份实体数据，并要求你迅速更改其中某些结构。当你打开数据文件时，却发现这是一个哑巴实体，里面没有任何可供操作的参数。机智的你微微一笑，根本不慌，因为你很快就想到了零件设计模块里堪称神仙功能的小模块。识别特征 part design feature recognition， 并准备开始以下操作。首先，你需要将这个没有参数的实体定义为工作对象， 接下来点击特征识别命令 manual feature recognition， 然后在弹出的菜单中选择自动识别选项 automatic， 之后勾选局部特征识别 local feature recognition， 并且将所有特性凹也一并勾选上。完成上述设置后，你要在选择面内 select faces 随意挑选几何体的一个面，同时在链接面选项 chinopfaces 中也任选一个面。最后点击应用按钮，软件就会自动开始还原该零件的建模过程。到这里，你已经学会了参数恢复的应用方法。 现在你可以拿起泡着枸杞的保温杯稍作等待，待软件完成处理，零件的建模过程就会成功恢复了。还等什么？赶紧去试试吧！

午餐数据怎么修改？小王是钣金厂的工程师，收到客户的邮件，要求将钣金的特征修改， 这可难不住老练的小王。首先打开移除面命令，选择需要移除的特征，把圆角以外的面保留，反面也同样选择。 为了能实时的预览移除的结果，可以先勾选显示所有要移除的面。重点来了，紫色面显示为你要移除的特征，那么请不要犹豫，立即点击确定。 接着把加厚好的黄色面用布尔运算修剪到主体上，那圆角加上，恭喜你完成了特征修改。 接下来是孔位的移动要求，把圆控往右平移五毫米，方孔往左平移五毫米。小王没有丝毫犹豫，点开了提取面命令，把原特征提取了出来，然后再把主体的孔使用移除面命令移除，再把圆孔特征往直线的方向平移了五毫米， 回到主体，把刚刚提取的原特征缝合在主体上，小知识缝合曲面的边界要与主体齐平。小王如法炮制了第二个方孔特征的移动，整个过程行云流水。老板看着小王的骚操作心理，盘算着月底的薪资调整计划，该给小王涨多少工资。
