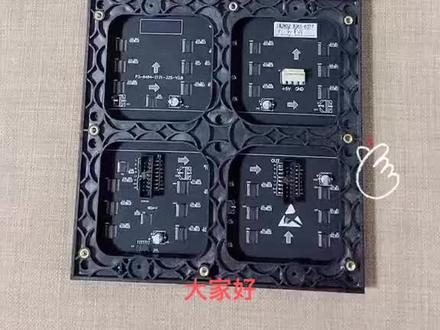

哈喽,大家好,今天给大家讲一下这个模组的扫描方式和多少扫是怎么看的。最简单的话我们可以直接找到这个标识,比如这个 p 四就是 p 四的模组,六十四乘六十四就是六十四乘六十四的灯珠,就是 分辨分辨率,这样的话有一个三十二 s, 这里的话就代表三十二扫。一般的话我们可以看一下他整整个高度宽度都是六十四乘六十四的灯,他这边 画的非常明显,是一组芯片红绿蓝,一组芯片下面的话是一组芯片红绿蓝。所以说的话我们这一个模组是有两组芯片,一组的话就是六十四的一半,就相当于三十二色,如果我们这个红绿蓝芯片有四组的话就是四十六色。感兴趣的话评论区留言。

杨正兴,欢迎您观看本视频。在 led 显示屏行业,业内宣称的普刷和高刷,目前通常被分别定义为 1920 hurts 和三千八百四十 hurts 刷新率。 通常实现方式分别采用的是双锁存驱动和 pwm 驱动方式,具体能实现方案性能主要如下,双锁存驱动 ic 一九二零 hurts 刷新率、 十三比特显示灰度、自带消除鬼影功能、低压启动功能、去除坏点等功能。 p v m 驱动 ic 三千八百四十 hurts 刷新率十四至十六比特显示灰度、自带消除鬼影功能、低压启动、去除坏点等功能。 但是在后疫情时代,全球局势不稳定、通货膨胀等外部经济情况下, led 显示屏一中厂商想要抵消成本压力,推出了三 k 刷新的 led 产品,实则使用一九二零 hurts 刷新档位的双眼触发驱动芯片方案,通过降低灰度、带在点数等一系列功能参数,性能指标下降,换来两千八百八十 hurts 刷新率, 又把此类刷新率通称为三 k 刷新率来伪称三千 herce 以上刷新率来对标真三千八百四十 herce 刷新率的 pwm 驱动方案混淆了消费者,有以次充好、混淆视听之嫌。 因为通常在显示屏领域,分辨率一九二零乘以一千零八十都被称为两 k 分辨率。分辨率三千八百四十乘以两千一百六十也被通常称为四 k 分辨率。 因此通过两千八百八十赫兹刷新率被自然混淆到三 k 刷新率级别,而离真正三千八百四十赫兹刷新能达到的 花至参数不在一个量级,仅是通过牺牲综合指标换取个别指标的突出,来到达偷换概念的宣传。使用一般 led 驱动芯片做扫描屏应用时,要提高扫描屏视觉刷新率,主要方法有三, 一、降低影像灰接子场数,即由牺牲影像灰接的完整性,缩短每一扫完成灰接技术的时间,使画面在一针时间内重复点亮的次数增加,以提升其视觉刷新率。 二、缩短控制 led 导通的最小麦宽。透过减少 led 量,长时间缩短每一扫完成灰机技术的周期, 使画面重复点亮的次数增加。但是,传统驱动芯片的响应时间无法少于五十 ns, 否则会出现低灰不均或低灰偏色等异常现象。扫描 屏在换行之前,需等待下一行的数据写入完毕,这时间是无法缩短的,其时间长度与芯片数成正比例,否则画面会显示错误。扣除这些时间后, let 能被有效点亮的时间减少。因此,在一针时间内六十分之一秒 所有扫描能被正常点亮的次数受限制, led 利用率也不高。建图另外,控制器的设计及使用也变复杂,内部数据处理的贫宽需提高,导致硬件稳定性降低, 再加上使用者要监督的参数增加,一旦设置值稍有疏忽,往往会造成显示屏表现不稳定,市场上对影像质量的要求与日剧增。尽管现金驱动芯片具有 spwm 技术的优势,但其在扫描屏应用上还尚有无法突破 的瓶颈。举例来说,现有的 spwm 驱动芯片动作原理如下图所示,若使用现有 spwm 技术的驱动芯片来设计以一面一比八的扫描屏, 在十六位的挥街 pwm 技术,频率十六 mhz 条件下,视觉刷新率大约是三十赫兹,而在十四位的挥阶下,视觉刷新率一大约是幺二零赫兹。 但是视觉刷新率至少需要在三千赫兹以上才能满足人眼对画面质量的要求。因此,当视觉刷新率的需求值在三千赫兹的情况时,就需要功能更好的 led 驱动芯片才能满足需求。 刷新通常都是根据饰品原六十 fps 的花面真绿的整数 n 被来定义分级。一般情况,一九二零 hurts 是六十 f ps 真率的三十二倍,大部分用在租赁显示这种高量高刷领域。单元版显示在三十二扫描以下级别的 led 显示屏单元版上, 三千八百四十 hurts 是六十 fps 真率六十四倍,大部分用在室内 led 显示屏上。低量高刷的六十四扫描一下 led 显示屏单元板上。 然而,在一九二零 hurts 驱动框架基础上的显示屏模组强行提高到两千八百八十 hurts 需要 speak 硬件处理 空间,需要突破硬件性能,上线需要牺牲灰度技术,其硬件输出控制卖宽信号,下线精度难以达成,导致花面细节必定会产生积变和不稳定。

老爸, led 显示屏的扫描方式是个什么鬼啊?你可以这么理解,所谓扫描方式,就是在单元显示区域内同时点亮灯珠的行数占整个单元全部行数的比例, 比如 p 二点五的板子同时点亮的行数是两行,而两行当中是整个模组行数的三十二分之一,故该显示屏的扫描方式为三十二分之一扫描,也叫做三十二扫。下期为您介绍怎么判断显示屏是极少的?关注辉哥,带你了解更多显示屏的知识!

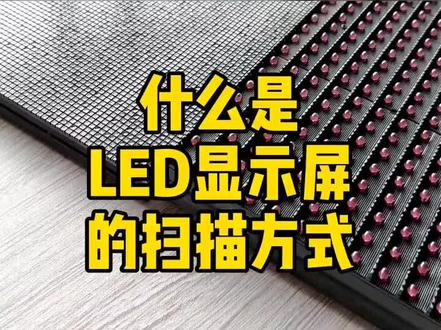

我们常说的极扫,其实正确的说法应该是几分之一扫描,也就是一个驱动电流在单位时间内要依次扫描点亮的行数。比如 p 幺零模组是十六行,一次性点亮的行数是四行,那么就是四分之一扫描。再比如这块 p 二点五的模组,一次性扫描点亮的行数是两行,六十四除二就是三十二分之一扫描。这就是有些显示屏在拍照或录像时会出现水包纹的原因。

大家好,今天我们来聊一下 led 显示屏的刷新率。首先, led 显示屏的刷新率指的是图像数据更新的速率,通常用赫兹为单位表示。 一般情况下, led 显示屏的刷新率在三千赫兹以上为高效能。 led 显示屏刷新率越高,画面显示越稳定,视觉闪烁感就越小。 反之,刷新率不足时,不仅会产生画面闪烁脱影,影响观看的舒适度,造成用眼疲劳,还会在拍摄摄影过程中形成扫描线。那么,不同用途的 led 显示屏对刷新率的要求是多少呢?简单来讲,可分为两大类, 一种为日常型,只需要满足肉眼观看舒适就可以了,比如日常信息的显示,基本上在一千九百二十赫兹以上就可以满足要求。另一种则 是专业型,既有设备录播、拍照、特写甚至直播等要求,那么就必须要达到三千赫兹以上,才能保证画面的清晰与稳定。

大家好,今天给大家介绍一下如何判断 led 显示屏模组的扫描方式,判断他是多少扫的有两种方式。首先我们可以看到这张模组的后面的信息, 我们可以看到这个信息是七二点五幺四,幺五是灯珠,后面的幺二八六,十四是像素点,就是灯的数量,十六 s 代表的十六扫。那么还有一种方式就是如果我们知道了灯珠的高度,这个高度是六十四,我们看到芯片,芯片组数红绿蓝是一组,我们看这一列有多, 这个位置有四组,其实这种是密度比较大,他是对位的,对错的可以判断他这一列有四组,六十四除以四得出十六法,那么你明白了吗?

大家好,今天给大家分享一下如何判断 led 显示屏模组的扫描方式。第一种方法呢,我们看 ld 显示屏模组的背面有一行字, 像这个是 p 三的模组,六十四乘以六十四点二幺二幺的灯珠,三十二少,这个 s 就是扫描的意思。第二种方法呢,是 在高度上看 ld 模组的驱动芯片组数,像这个一组两组红绿蓝三个芯片算是一组芯片, 高度六十四,六十四除以二,也就是等于三十二,也就是说这个模组是三十二少,你明白了吗?谢谢。

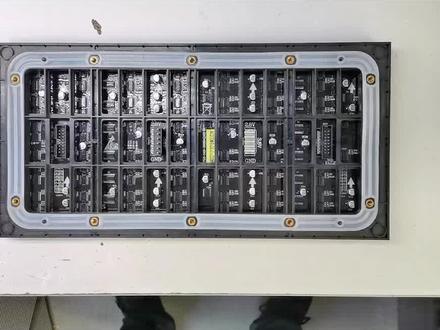

哈喽,大家好,今天给大家讲一下如何区分单元版的扫描方式。我手里拿的这张是一张 p 四的模组,他的尺寸是幺二八二五六的, 然后然后可以看一下他后面的芯片,这张模组灯珠是六十四乘三十二的,然后后面的红利蓝芯片总共有四种芯片,可以看一下, 一一束白就是代表一组芯片,红绿蓝三三个芯片,然后一组芯片的话,他可以控制十六十六颗灯,正好是四组,可以看出这张板子就是十六色的单元板。

我们常说的极扫,其实正确的说法应该是几分之一扫描,也就是一个驱动电流在单位时间内要依次扫描点亮的行数。比如 p 幺零模组是十六行,一次性点亮的行数是四行,那么就是四分之一扫描。再比如这块 p 二点五的模组,一次性扫描点亮的行数是两行,六十四除二就是三十二分之一扫描。这就是有些显示屏在拍照或录像时会出现水波纹的原因。
