好, cad 中批量计算图板面积周长,并且自动地将数据输入到 excel 表格里看我操作 领导让我把这些图班分别计算出面积周长,并且呢,还要把数据输入到 excel 表格里,这么多图班,怎么样一次性搞定呢?别眨眼,输入 app load, 选择插件,点击加载命令,输入 m g s, 选择你要计算面积的对象。假如我选这三个,点击这三个建筑的轮廓回车, 怎么样?这三个带有建筑编号的周长面积自动地输入到了 excel 表格里了,还有这里对应的编号的周长和面积也都显示了出来, 怎么样,方便吧?评论区留言, cad 批量周长面积,关注我,中途地细技术,技术轻松搞定!

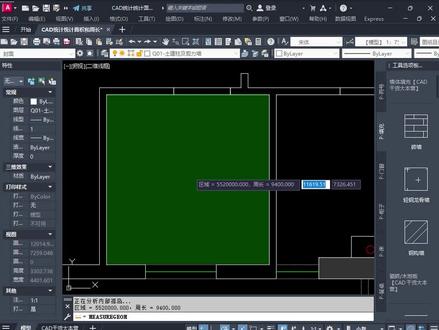

cad 中不用任何插件,如何一键统计面积和周长呢?今天给大家分享两种方法。第二种方法我相信百分之九十的人都不会。首先第一种方法,我们可以先用 b o 命令快速创建一个闭合多段线,在使用 b o 的时候,这里有一个技巧,就是弹出这个对话框以后 可以不用去点这个时区,点按钮直接空格就可以快速去创建边界,这里我再去创建一个,创建完成以后,我们可以选择这个多段线,然后输入 li 命令,就可以快速去查询它的一个面积和周长了。 第二个空间也是选择这条线以后,直接空格就可以查询出来。这是第一种方法,主要适用于啊低版本的 cad 来使用。如果你装的是高版本的 cad, 那这里啊我们只需要输入一个 mea 这个命令,然后在闭合空间 间内点一下,就可以直接去显示出他的面积和周长,并且在命令行这里他也会有提示,然后想测量下一个空间,直接在这里点一下,就会把这个面积和周长给他测量出来了。另外我们在移动光标的时候,他还能根据这个光标的位置 动态提示这个空间的一个尺寸,包括啊这个门洞的一个宽度,以及啊门洞两侧墙体的一个距离。那这个功能啊,在我们做方案时啊就很有帮助了。那现在知道了这个功能以后,还有人会说装高版本的 cad 没有用吗?
