断路器中icw是什么意思
粉丝1.4万获赞2.2万
相关视频

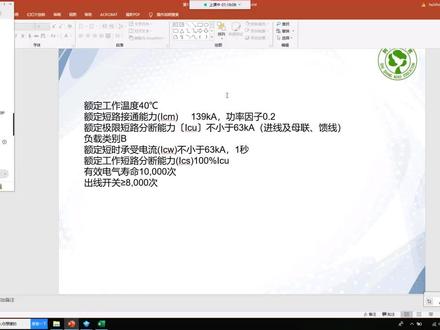

02:46查看AI文稿AI文稿是一个断路器的相关的参数啊，短路接通能力叫 i c m， 额定的，呃，极限短路路的分段能力 i c u， 然后呢？还有一个叫耐受电流 i c w， 还有个叫 ics， 百分之百 su， 对吧？我们看到的这几个东西他从哪里来呢？有一本规范叫幺四零四八 吧， gb 幺四零四八点十一，对吧？回去有兴趣的可以去找一找。这个其实是我们在写技术规格输入上面的一个要求， 在我们平时说来限制一台断路器是好和或者是坏。首先大家看到这里面这些东西啊，他有描述到 icm icw 的时候，他其实是应该是一台框架的断路器。描述一般的话， 对于速合道路器的描述，我们一般看 icu 和 ics， 就像我们有 ds 幺零幺啊，里面把这个固定下来就差不多。 ics 他一定是要等，要么百分之百的 icu， 要么百分之五十的 icu， 他叫什么呢？叫工作短路分段能力，就是说发生短路的时候他能跳开，他还不坏，他是什么发，发生短路了， 他能跳开，但是他有可能坏掉，所以 i c u 百分 i c s 等于百分之一百 i c u 的时候，就说明他又能短路跳开，下一次还能继续用，这就基本保证了。一台速壳类的断路器是 very good ok 了。好吧，那这就是基本的一个区别。嗯，这这个就是或者说我们来约束说保证这一台断路器是是一台中高档次。 对啊，大家都知道说有经济型款，对吧？仔细去看，经济型款 s s 等于百分之五十来，这个 啊，比如说我们说的 n s x， 中间还有一个 c v s， 还有个 e、 z d， 对吧？这个是施耐德的，然后施，然后呢？这个，呃，还有，呃，三 v a， 三 v l， 哇，这个西门子的啊，其实它应该也不太一样，三 v l 好像去退市了，三 v a 后面，它后面还有好像还有一个三 v m， 也是能够看得出来他的 icu 和 ics 不一样的。这就是我们在招投标，或者说我们自己在认识产品的时候，你只要仔细去看，就知道他为什么会做出来中高低档，甚至说这两个参数也不一样 的时候。比如说 mt， 你为什么？ mt 里面它还分为 h 一、 h 二、 h 三，它看的是啥？它看的应该是这个不一样的，对吧？ i c w 或者是 i c m 啊？它的值不一样，然后它就越来越贵，对吧？
37电气知识课堂
04:01查看AI文稿AI文稿本集知识点分享断路器的跳跃与防跳。断路器的跳跃，那什么是断路器的跳跃呢？ 我们看一下断路器的跳跃。断路器跳跃是断路器在以下情况发生重复跳闸合闸的现象，一、断路器的 sa 五发出点意外粘连二、一次系统发生永久性故障。 跳跃发生的条件，一，操作回路中没有防跳继电器二、手动合闸时， sa 的五扒出点粘连三线路合闸后发生永久性故障。 如图，无防跳机电器的断路器操作回路手动合闸， sa 的五八接通回路一导通，段路 路器合闸。假设此时 s a 五八触点粘连合闸成功后，断路器长臂辅助触点 q f e 打开合闸，回路断开，断路器长臂辅助触点 q f 二闭合。当线路合闸后，线路发生永久性故障时，保护动作 回路二导通。断路器跳闸跳闸后，断路器的长臂辅助出点 q f 一导通。此时 sa 五八粘连回路一导通，再次合闸。由于永久性故障保护再次经过回路二跳开断路器，这样断路器就会出现不断分合的情况。 防跳继电器增加防跳继电器 kcf 的电压线圈和 kcf 一 kcf 二触点。如图所示。 大陆器操作回路的防跳功能它的条件，一，手动合闸时， sa 的五扒出点粘连二线路合闸后发生永久性故障。 手动核闸 ac 的五白接通回路一导通断路器核闸。假设此时 sa 五扒出点粘连 核闸成功后，断路器长臂辅助出点 q f 一打开核闸，回路断开，断路器长臂辅助出点 q f 二闭合。 当线路合闸后，线路发生永久性故障时，保护动作回路二导通，断路器跳闸。同时 k c f 电流线圈的电常开触点 k c f 一闭合，因此时 sa 五发出点粘连 k c f 电压线圈的电及长臂触点 k c f 二打开 五跳闸后，断路器的长臂辅助出点 q f 一导通。此时 sa 五八瞻连回路一中，由于 k c f 二段开而不倒通，断路器不会再次合闸，不会出现跳跃现象。 危机保护的断路器操作回路图是 swi 操作回路插件断路器操作回路，危机保护的断路器操作回路，他们的线圈表示名称，大家可以参考看一下 断路器操作回路的防跳电力系统发生永久性故障， hj 触点粘连时，保护动作 tjb 盒跳闸，回路一通，断路器跳开， 从核闸动作 hjb 核核闸，回路二通干路器核闸，同时 hj 处点粘连打不开。 永久性故障保护动作再次动作 tj b 盒跳闸回路一通段路期再次跳开， 回路一通跳闸，保持继电器 tbj 线圈得电， tbj 触点 b 和 hj 触点粘连回路三通。 tbjv 线圈的电 线圈得电及长开触点闭合，自保持回路三导通及长臂触点断开，保持合闸回路二断开，不合闸，防止断路器跳跃。内容以上仅供学习参考。

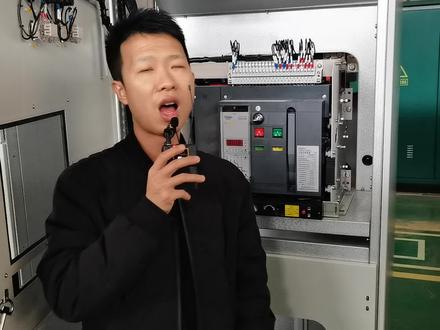

01:55查看AI文稿AI文稿大家好，我是廖老师，那么今天呢我们来分享一下关于智能断路器的三个位置，来，大家可以看这里 啊，这里呢就是我们断路器的三个连接的一个指示啊，连接位置，实验位置和分离位置，连接位置的时候呢，是我们的一次和二次啊，全部都连接上了，那么 实验位置的话是他的一次没有连接，二次连接了啊。第三个就是他的这个分离位置啊，就是一次和二次呢都没有进行连接，那么这三个位置的作用呢？首先第一个在我们设备进行运行时呢，我们的这个断路器要摇到连接位置，将一次和二次连接起来，那么 平常我们要做调试的时候，或者做实验的时候，我们只需要摇到实验位置，接通二次进行动作就 ok 了，那么如果说我们要停电的话进行检修，我们要把它摇到分离位置，加一 次和二次全部全部分开，那么我们可以通过这个操作手柄来进行啊，操作逆时针旋转呢，是将我们断路器呢进行摇出啊，可以从连接位置摇到什么位置，摇到我们的这个实验位置啊， 来看到没有摇到实验位置以后就摇不动了，那么这个时候呢，我们要进行按一下这个解锁按钮，我们继续摇，可以摇到他的一个分离位置。 好，现在呢我们已经摇到分离位置了，这个时候呢我们可以将断路器呢进行拖出来啊，我们可以看一下啊， 来，现在我们将断路器进行拖出，它的二次 和他的依次全部进行分离啊，这样的话在停电的时候我们可以进行的一个检修。啊， 好，那么这节视频呢，我们就分享到这里，学习更多电器知识呢，可以关注我，私信我。
1289新余雄飞科技有限公司官方号
04:37查看AI文稿AI文稿大家好，我是电力成套技术，今天我们来说一下我们进线总规的断路器无法核砸的故障该怎么处理。 首先我们来认识一下断路器内部的一个结构，这边是断路器的一个二次的接插件，内部的风和杂储能这些控制回路的线都通过这里连接。 这边这一个是一个智能控制器，这个电磁铁是一个合闸的电磁铁，我们合闸就是靠这个电磁铁来工作，吸合的时候他就合闸了，里面的这一个是分闸的一个电磁铁， 他通过他可以进行分杂操作， 这边呢这个空位他是安装欠压电池， 这边这一个是储能的一个马达。接下来我们手动储能给大家看一下内部机构动作的一个情况， 现在这样就代表储能储完了。这边是断路器的一个辅助触点，这是风和杂的触点内部的结构，差不多就是这样 我们碰到配电柜无法核砸的时候，到现场我们首先要看这个配电柜的一些具体情况，一要看这个面板上的这些指示灯和仪表，看一下他的指示是怎么样的一个情况，如这个仪表的电压分合 指示的和处能指示的一个指示灯，通过观察这个指示灯，可以大致的了解我们目前这个配电柜处理的一个状态， 比如说在混杂状态，他混杂指示灯亮了，或者储能指示灯他没有亮。接下来我们再看断路器面板上的一些指示的状况，大家看一下这边是一个储能和四能的指示，里面这个绿色的是一个风核打打的指示， 大家看一下还有这一个是一个复位的一个按钮，比如我们到楼梯故障跳闸之后，这个复位按钮是会跳出来， 如果没有复位，我们断路器也是没有办法核砸的。再可以看一下这个控制器的一个指示的情况，有些控制器他还有一些故障的记录功， 调完之后我们再来具体解决这个故障。先我们看到图纸中这边三十四，三十五这两个单字是一个储能回路的图纸， 如果我们的储能指示灯没亮，或者储能面板上只是没有储能，我们就要从这里去进行查找。 首先我们可以用外表量一下图纸上三十四和三十五号这两个端子的电压，如果外部电压正常，我们可以把面板拆开来看一下储能马达这边辅助出头和这个两根电源线的一个电压的情况。 接下来我们再看一下这一个核砸回路的图纸，这个核砸回路经过了一个手自动的旋钮和一个核砸的按钮啊，还有一个保险丝， 我们可以逐级检查各个点的电压，桌子上的 a 零一， a 三幺 a 幺五依次的把这个故障点给他排除出来，最后排查到其他间的三一三二这两个方式电压。 如果没有问题，我们再把面板打开来看一下它内部的辅助触头和闭合电磁铁这两根之间的电压，因为闭合电磁铁前端穿了一对断路器的藏壁接点， 这个断路器的接点是用来防止这个闭合电磁铁重复核砸的。在电气回路上基本上就这几个问题，也是挺简单的。还有现场也碰到很多这个断路器，他在工作位置没有咬到位，他也是没办 和窄的，这样的话我们只要把这个断路器重新往里面稍微摇一下就行了。我们排除了以上的这些故障之后，我们可以把这个断路器先摇到这个试验位置，把主回路给他断开来，再来试验一下这个断路器的 电动的风和杂的功能，如果正常了，我们再把这个断路器摇到连接位置。本期视频就到这里，谢谢大家的观看。
641电力成套技术
03:01

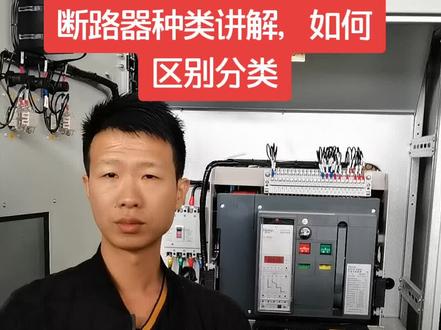

01:12查看AI文稿AI文稿好，大家好，我是廖老师，那么啊今天呢我们来分享一下我们这个断路器的一个分类啊， 那么断路器呢，它是一个统称，我们今天看到这个是一个啊，万能式断路器，它的一个啊分类呢可以按照我们的极速来进行分类啊，我们来到它后面去看一下，这是一台四 p 的四级的断路器啊，我们来看一下， 那这是我们一台四级的断路器啊，也就是四个 a、 b、 c、 n， 对不对？那当然呢，我们这个断路器里面有啊，一批的，两批的，三批的，四批的，在我们的这个低压电机成套设备中呢，他只有三批和四批，他没有一批和两批， 所以希望大家记住。同时呢我们断路器呢也可以按照他的一个安装方式来进行分类，他有固定式的啊，像 dw 幺五啊，对不对？像这种固定式的安装 装断路器也有这种抽出式的，像这种 dw 四五的这种断路器啊啊，然后呢按照我们的电压等级来进行分类，有高压啊，也有低压，对不对？低压呢是我们的，比如说像塑壳呀， 框架式断路器啊，高压式我们的真空断路器，对不对？还有很多啊，那么今天呢我们就分享到这里，喜欢我们可以点点关注。
474雄飞电气日常号
00:38查看AI文稿AI文稿好，欢迎跟老李继续来看图，那我们在图纸上看到经常见的动物器，那么带手车的动物器是上面多了一个这个图形符号啊，我指的这个位置，那么动物器有很多种，像我们最常见就这种，这是表示带抽屉功能，带手车的，那么这就是我们的老式的，机械式的，固定式的一种 动作器，除了这个动作器，我们把这个动作器叫一级，或者叫宽架动作器。那么还有这种塑壳的啊，塑壳的动作器通常是印在这个啊，二级配电以及这个出现位的原因的标志啊，再往后面找，还有这什么小微段，各种各样的都有，喜欢你可以关注我们，加入我们小课堂。
393老李讲电气

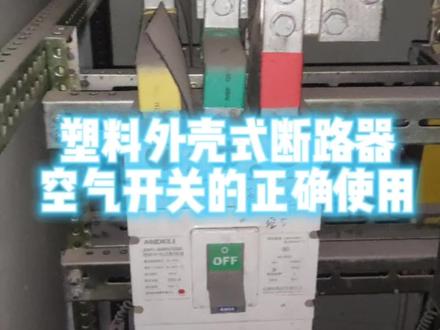

02:09查看AI文稿AI文稿今天闲来无事给大家讲一下这个大断路器怎么使用的啊，这才是一个真正的空气开关啊。然后他是额定绝缘电压， 额定学员电压 i c 八百伏，也就是交流八百伏，就是说它这个绝缘体它的耐绝缘是八百伏是吧？ 他的额定工作电压 ic 四百伏，也就是说他这个这个他里面这个电压是四百伏啊，他可承受的电压触点承受的电压是四百伏， 然后额定功能频率五十赫兹啊，咱们国内都是五十赫兹啊，这一个比较主要的参数，一个额定电流六百三十安啊， 也就说这个断路器他的额定电流使用在六百三十安，你不要使用超过他了，你超过他了就会减少他的寿命，有可能就会直接就烧掉了啊。工作温度在四十度的情况下啊， 顺时托库，托库整定值十啊，他现在设定的就是十倍啊，十倍的顺，顺时托库，也就说这个电流达到十倍了，六百三十安的十倍了，然后直接顺时直接跳掉了啊，短路了，一般都是短路的情况下啊， 他他的使用都知道，就这样推上去就行了。如果他是有故障的情况下，他是这样的，他是跳到一半的，这是有故障的情况下，有的不懂的他这样喝，他怎么也喝不上去是吧？像有故障 了之后，然后要把故障处理掉之后把这个拉下来，是吧？它里面有一个拖扣，把它扣上去之后，然后再再往上合，就可以合得上了。如果是人为拉下来的，他就是是这种状态是吧？如果是，比如说你这种， 他是跳掉的，他是故障跳掉的，他在这种状态啊，然后一般拉到这个位置，是吧？使用的时候直接喝上就行了啊？
797张工搞电气

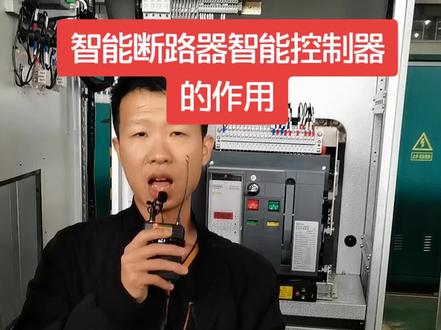

01:11查看AI文稿AI文稿大家好，我是廖老师，那么今天我们来分享一下这个智能断路器的一个智能控制器的一个作用啊。来过来，大家现在是所看到就是我们这个啊， dw 十五的一个智能控制器啊， 在他这上面呢，我们可以他可以起到一些什么样的作用呢啊？监测到我们设备在使用过程中的一个电流的情况，以及他的一个啊，是否发生故障啊，包括同时他也可以记录我们的一些故障信息啊，包括也可以去检查我们的一些啊故障信息， 同时呢他也可以起到一些啊，我们过载呀短路的一些保护，并且呢像有一些比较先进的这个智能断路，他还有这个通讯接口啊，还有通讯接口，大家现在所看到的就是他的一个啊，可以进行设定啊，以及他故障显示的一个 啊，一个显示屏看到没有？一个显示的一个面板看到没有？这上面可以显示他的一些参数啊，显示一些参数， abc 三项啊，电流啊，电压了，故障啊，等等啊，那这个就是我们智能断路器的一个智能控制器啊，起到的一些作用啊，喜欢我们可以点点关注，我是廖老师。
362雄飞电气日常号
01:45查看AI文稿AI文稿在电器控制中，我们经常会用到 abcd 这四种类型断路器，他们有什么区别呢？ abcd 这些字母代表了断路器的脱扣曲线， 不同的脱扣曲线意味着整定电流不同，或者说他们各自的耐短时充气电流不同，瞬间脱扣过流倍数不同。这里所说的整定电流、耐充气电流或者瞬间脱扣电流，就是电气设备通断时抵抗充气电流的能力，他在一定的时间，断路器开关不会跳闸，从而避开充气电流。 例如 a 型断路器，当在线路冲击电流在两倍额定电流以内，在一定的时间内他是不会跳闸的。这样我们就明白了， b 型断路器有两至三倍额定电流， c 型断路器有五至十倍额定电流， d 型断路器有十至二十倍额定电流。在以上个型断路器， cd 两型断路器用的比较多，尤其在我们的照明等低压电路 中。现在我们举一个简单的例子来说明一下如何选型断路器。现有一台三角形接法二点五千瓦的三项电机，通过粗略的计算，我们可以知道，额定输出电流为，二五零零除以线，电压三百八十除以一点七，三二除以功率因数，零点九除以效零点九，结果等于四点七安。 此时断路器额定电流可根据线路电流的一点一至一点五倍来进行选择，可选为路安的。又由于三角形接法的电机启动电流大约是其额定电流的四至七倍， 所以该电机启动时的最大启动电流可能为三十三安。而 c 型断路器能承受五至十倍额定电流，短时充机电流。可见选择 c 型断路器是比较合理的。当然，如果以上电机采用的是新型接法，断路器的选型是完全类似的。 此时电机的启动电流大小是有差异的，因为三项电机的星形接法的启动电流是三角形接法的启动电流的三分之一。
169电气工程师
06:41查看AI文稿AI文稿电箱里面的断路器很多人都见过，但是断路器上面它的数字，它的含义 我估计很多人会不懂，所以呢，今天跟大家解释一下，断路器上面他那些数字到底代表什么意思。首先看一下这一个断路器，这是一个单级的断路器，它上面有个 c 二零， c 是什么意思呢？ 其实呢，你可以理解成他跟常用的长，他的首个字母是不是一样啊？所以呢，这一种断路器我们可以理解为是一种普通的常用的断路器，也就家庭一般使用的断路器，他上面的 二零代表的是二十安，你看这里，这里小一点也是写着二十安的，那也就是说二十安是他的一个极限，电流超过二十安， 这样的断路器呢，他就会跳闸，所以呢，这一个断路器，他后端的电路电流不超过二十安，超过二十安他就会引起跳闸， 当然如果超过二十安越多，他跳的越快，比如说只是二十一安的时候呢，他也会跳闸， 但是呢，他会有很长的一段时间他才会引起跳涨。再看一下旁边的 c 十六，那当然就是代表它的动作电流就是十六安，那除了 c 型的，我们看一下这里还有个 d 型的， d 开头的 d， 你可以理解成动力的动，它的首个字母 d 二零代表的就是二十安，是它的动作电流，那是这里是 c 二零跟 d 二零有什么区别呢？ 首先它的使用场合不同， c 呢，一般用于普通的照明和插座，而 d 呢，通常用在含有电动机的电路， 比如说空调，它是含有电动机的。还有一些其他的含有电动机的电路也要用 d 型的， g 二零和 d 二零，它的动作电流都是二十安，然后它的主要不同点呢，就是对于启动电流或者说瞬间电流， 它的承载能力不一样。一般来说， c 型的，它的瞬间启动电流呢， 能够是他分段电流的大概五倍左右，而 d 型呢，他的瞬间启动电流或者说他的瞬间电流能够达到他的十倍左右。 我们知道电动机它都有一个瞬间启动电流，一般的电动机它的瞬间启动电流呢，都是 他正常工作电流的三到七倍。如果电动机你用的是 c 二零的话，那有可能他在启动的瞬间超过了他 承载的五倍，然后呢，电动机一启动，然后这一个 c 二零的断路器可能就会跳闸了。但是呢， 实际上整个电路他只是启动的那一个瞬间，他的电流比较大，他并没有本质上的超载，因此这个时候用 c 二零，他就会误动作跳闸。像这种电路的话，他就要求用 第二零，能够让它瞬间允许通过的电流比较大一点，它的瞬 时电流可以使它分段电流的接近十倍左右。那是不是 d 型就会比 c 型要好呢？ 没有这样的说法，应该说是他们的功能不一样，如对于普通的电路，像 c 二零，他反而更及时的能够把电路断开。 所以呢， c 二零跟 d 二零，它只能说是用于不同的场合，没有哪个更好一点这样的说法。 然后我们再看一下这一个断路器，它上面有个三十毫安，三十毫安又代表什么意思呢？这一个断路器它 它是一个漏电保护器，这个三十 r n 是它的漏电保护电流，或者说漏电动作电流。 当这一个漏电保护器他的漏电电流大于三十毫安的时候，那么这一个漏电保护器他就会动作。 而小于三十毫安这一个漏电保护器呢，它是不会跳闸的。 然后我们再看靠近一点，像这一个位置还有个两百三四百伏，这又是什么意思呢？他指的是一个他工作的电压，这一个断路器两百三 十四百伏就表示他的工作电压，适合使用在两百三十伏或者四百伏的，也就是我们平常说的两百二十伏和三百八十伏他都可以使用。 那么超过三百八十伏或者说超过四百伏的那种高压电呢，是不能够使用这一个断路器的，因为这个断路器它的外壳的材质有可能是 不能承受高压，对于高压容易出现击穿的现象，所以呢，使用的时候要注意他的电压使用范围。
