uc2846n芯片各引脚功能

老铁，您知道 uc 三八四二芯片第八角没有电压是怎么回事吗？这个是 uc 三八四二结构图，是一个性能很好的固定频率电流型控制器， 其中包括误差放大器、 pwm 比较器、 pwm 锁存器、震荡器、内部基准电源和千雅锁定单元。 这个是 uc 三八四二集成电源模块在电瓶车充电器中的典型应用电路图。从图中可以简单判断在 uc 三八四二集成块的八角输出端接有一只二一电阻大概有一千欧姆 和一只电容。 c 二电容容量是零点零一微法造成 uc 三八四二集成快八角无电压，七二一电组织变小。但是这种故障几率不是特别高，估计 c 二电容器被电压击穿的可能性很大。此时 可以将电容拆开检测是否正常。如果此时还是没有电压，则说明集成快内部的误差放大器或基准电源功能损坏。这种集成快价格便宜，予以更换。我们分析一下他的工作原理。两百二十 b 交流电金梯龄双向铝箔一直干扰 d。 e 整流为脉动直流在京。 c 十一滤波形成稳定第三百伏左右的直流电。 uevtl 三八四二麦宽调制集成电路， 七五角为电源负极，七角为电源正极，六角为脉冲输出，直接驱动长效应管。 q 一 k 幺三五八三角为最大电流限制 调整二二五二点五五。 d 组织可以调整充电器的最大电流。二角微电压反馈可以调节充电器的输出电压，四角外接震荡电阻二一 和震荡电容。 c 一 t 一为高频脉冲变压器，其作用有三个第一是把高压脉冲将压为低压脉冲第二是起到隔离高压的作用，以防触电第三是为 uc 三八四二提供工作电源。 第四为十六万六十伏高频整流管。 c 幺零为低压滤波电容，第五为十二伏稳压二极管。 u 三是 tl 四点三点幺为精密基准电压源，配合。 u 二是光磨合器四零三五，起到自动调节充电器电压的作用， 调整 w 二是微调电阻，可以细调充电器的电压。第十是电源指示灯，第六为充电指示灯。挖二二七式电流，取让电阻零点一欧姆五万的电阻，改变 w 一的组织，可以调整充电器转幅。充的拐点电流为两百毫安到三百毫。 保安通电开始时， c 十一上有三百伏左右电压。此电压一路经 t 一加载到 q 一，第二路经二五、 c 八、 c 三达到日一的第七角。强迫如一，启动 u 一的六角输出方波脉冲 q 一工作电流金二二五到地。同时替一副线圈产生感应电压经第三八、二十二给于一提供可靠电源。 t e 输出线圈的电压经第四吸食整流滤波得到稳定的电压。此电压一路经第七。第七起到防止电池 电流倒灌给充电器的作用。给电池充电。第二路经二要四第五、 c 九、 vim 三五八。双运算放大器。一角为电源地，八角为电源正及其外围电路提供十二伏工作电源。 一九为 lm 三五八提供基准电压金二二六二四。分压达到 lm 三五八的第二角和第五角。正常充电时，二二七上端有零点一五伏到零点一八伏左右电压。此电压经二十七加到 lm 三五八，第三角从一角送出高电压。 此电压一路惊二十八，强迫 q 二导通。第六红灯点亮，第二路注入 lm 三五八的六角，七角输出低电压，迫使 q 三关断。第十绿灯熄灭，充电器进入横流充电阶段。 当电池电压上升到四十四点二伏左右时，充电器进入恒压充电阶段，输出电压维持在四十四点二伏左右，充电器进入恒压充电阶段，电流逐渐减小。当充电电流减小到两百毫安到 三百毫安时，二二七上端的电压下降。 lm 三五八的三角电压低于两角，一角输出低电压， q 二关断低六熄灭，同时七角输出高电压。 此电压一路是 q 三导通。第十点亮，另一路经第八 w 已到达反馈电路，使电压降低。充电器进入捐留充电阶段， 一到二小时后充电结束。这种采用 uc 三八四二集成块搭接的充电器，常见的故障有三大类一、高压故障，二、低压故障三、高压低压均有故障。具体的高压故障的主要现象是指示灯不亮。 其特征有保险丝绒段整六二极管滴一击穿电容 c 十一鼓包或炸裂。 q 一击穿二二十五开路， u 一的七角堆地 短路，二五开路 u e 五五启动电压更换以上原件即可修复。若 ue 的七角有十一伏以上电压，八角有五伏电压，说明 ue 基本正常。因重点检测 q、 e 和 te 的影角是否有虚汗。 若连续击穿 q 一且 q 一不发烫，一般是第二 c 字失效。若是 q 一击穿且发烫，一般是低压部分有漏电或短路过大，或 uc 三八四二的六角输出脉冲波形不正常。 q 一的开关损耗和发热量大增，导致 q 一过热烧毁。 高压故障的其他现象有指示灯闪烁，输出电压偏低且不稳定。一般是第一的眼角有虚害，或者第三、二十二开路。 tl 三八四二及其外围电路无工作电源。另有一种罕见的 高压故障式，输出电压偏高到一百二十伏以上，一般是于二失效二十三开路锁至或于三击穿。使用一的二角电压拉低六角送出超宽脉冲， 此时不能长时间通电，否则将严重烧毁低压电路。低压故障大部分是充电器与电池正负极接反导致二二二气烧断。 lm 三五八击穿。其现象是红灯一直亮，绿灯不亮，输出电压低或者输出电压接近零伏。 更换以上原件即可修复。另外， w 二音抖动，输出电压漂移，若输出电压偏高，电池会过充，严重失水发烫，最终导致热失控冲爆电池。若输出电压偏低，会导致电池欠充。高低压电路均有故障时， 通电前应首先全面检测所有的二极管、三极管、光我合器、四烟三五、长效硬管、电解电容、集成电路二二五、二五、二十二二二十七。尤其是第四，使十六安、六十伏快恢复。二极管 c 时是六十三伏四七零微法电容，避免盲目通电，使故障范围进一步扩大。有一部分充电器输出端具有防反接、防短路等特殊功能，其实就是输出端多加一个继电器，再反接 短路的情况下，继电器不工作，充电器无电压输出。还有一部分充电器也具有防反接、防短路的功能。其原理与前面介绍的不同，其低压电路的启动电压由被充电池提供，且接有一个二极管防反接带 电源正常启动后就由充电器提供低压工作电源。老铁，您此时对 uc 三八四二芯片认识了吗？记得关注再走哦！点个赞呗，师傅！

大家好， uc 三八四二电源芯片作为开关电源控制开关管使用应用非常广泛，今天给大家介绍一下它的内部工作原理。起胶是供电端起胶供电电源不能高于三十六伏，这里有一个蚊咬管，他的蚊咬制是三十六伏， 高于三十六伏会造成候机电路损害，初始上电等起源定要高于十六点五伏开始工作，开始工作，这里有一个牵摇限制，牵摇限制就是说 他开始工作以后，他的电压低于十伏，那么千遥限制就控制五伏几率电源输出，保护他的工作电压在不能 高于三十六伏，不能低于十伏初始供电大于十六伏开始工作。为什么他的前要限制设定到十伏，因为低于十伏以后，这个六角输出的电压最高也就是十伏。十伏的电钮开通开关管， 开通这个开关管有可能开不好，处于放大状态，如果处于放大状态，那么扣一很快将会烧掉，很快将会 烧掉。为了保护 q e 这个开关管，那么起脚的供电低于十伏就停止工作。当工作电压正常，在高于十伏，低于三十六伏的工作电压范围内，他输出一个五伏的激流电源。五伏的激流电源非亮度， 一路到八角提供一个集准电压五伏，另一路经过这两个电阻分摇，这两个电阻的组织一样大，分得二点，中间分得二点五伏的电压 八角舒适到极端点，五伏的五伏电压供四角使用，供管屋使用八角输出电压经过一个电阻，经过一个电容到底连接四角， 这个五伏电压经过这个电阻给这个电容进行充电，充电是一个过程，充满电以后，充到五伏电以后，经过这档器把这个五伏的电放掉，那么就是一个三角波， 形成一个三角波，另一路这两个，这两个电阻非得二点五伏电压到这个防滑防盗器，故扫防盗器的正端 三项端是给二角相连，二角是连接输出的负载大了小了，返回回来的点，要返回到二角，给二角给二点五伏击性比较看这个二角， 二角经过这个管屋给候机电路进行比候机电路输出的负载进行比较，咱候机电路输出的负载大了或者小了，通过这个管物反馈到二角， 影响这个二角的电压，二角的电压和二点五伏进行一个比较输出输出这个一角是不长短，一角和二角中间是一个电阻，中间还有一个加速电容，这个电阻就是一个补偿电阻。五扫防盗器输出经过两个二极管， 通过这个电阻和这个电阻非要输入到电流检测，比较起你反向端，这是三角，三角是电流检测端，就是说开关管流过的电流过大，那么就返回到三角， 这是三角，这是开关管流过的电流过大，在这个电阻二二这个电阻上形成的电压将比较大，电压将比较大，那么就返回到三角，当电压将超过一负的时候，这个超过一负，这个三角超过一负，那么就停止输出，就停止输 输出，让这个扫水器停止输出，六角停止输出保护，这里有个无压管是一负，就是说这个点经过这两个电阻分摇，他输出的电压不高于一负，三角高于一负，那么就 就是铜向端大于反向端，输出保护五角是 d， 六角是输出 vt 一倒通，输出高电线，输出七角的电压， vt 二倒通， vt 一截止，那么六角就输出一个 d， 输出五角的电压，五角的电压是零负，重点就是 七角厨师上电必须大于十六点五伏，这个芯片才开始工作，工作了以后他有一个前摇限制，电摇不能低于十伏，低于十伏就起跑步，六角停止输出， 这个保护是为了保护开关管，不让开关管工作在放大状态，因为低于十伏开关管的开通电压都不好了，太低了可能开不好，我们维修这个芯片商店，测量七卷，看有没有十六伏电压， 八角有没有五伏电压，四角的电压是处于零伏和五伏变化状态中。我们用万元表的直流电压档测量在二点一伏左右，二角的电压用直流档测量在二点五伏左右。感谢大家观看。

朋友大家好，我是王哥，今天我给大家介绍一下这个开关电源中的 uc 三八四二他的引脚和功能。大家看，这是 是我画的一个银角图， uc 三八四二是一个八个银角的一个芯片，他的第一个角是 补长角输出，他是一个输出的阴角，然后二角是一个电压取向，阴角，三角是电流取样，四角是一个定时的做工原件，五角是地， 六角是外宽输出引点，他是输出一个方波，然后七角是电源引点，八角是一个参考电压输出引点 就是当我们七角接入电源之后，八角会输出一个五伏的参考电压。呃，我们看 看一下他这个芯片，他如果需要工作的话，需要达到什么样的条件，六点才会有方波输出， 他的工作条件一是二点这个电压，电压驱压，电压驱压，那个电压要小于二点五伏，然后三点三点，这是电流驱压，电流 取样，那个电压要小于一伏，然后四角接上一个组容零件，五角接上地，七角接上电源 vcc， 呃，用这三八四二的，他的工作电源要大于十五伏，所以我们接一个十六伏的电源。呃，只有达到这些条件之后，然后六角才会有方波输出。嗯， 下面我们做一个实验，做一实验，我们把这个二点跟三点接地，然后四点接组工文件，然后七点 vcc， 六点接地，然后我们看一下六点有没有输出，这个就是我要做的实验，一个图， 二点、二点三角接地，他是小于二点五和一伏的，然后在四角接一个。呃，十 k 的电阻，还有一个四千七百匹法的一个电容，磁悬电容，然后七角 接 vcc 十六伏，然后五点接地，然后我们看一下六点有没有放过输出，大家看一下，我现在已经把这个电路已经搭建好了，现在我们只需要把这个电源接上，然后地接上，然后这个六点 就应该有这个方波输出，然后二二角，三角已经这个接在地上面去了，然后这个八角输出一个五伏，然后直接接在这个组容元件上，然后这个组容元件呃 的定时输出，然后系到这个四角上，现在我们来测，我们来加电，看一下 这是可调电源的正极，然后我们接在这里，然后可调电源的负极，我们接在这里， 我们先给他上电，现在这个 呃已经上电了，让我们看一下这个电压，师傅已经过来了，看十六伏电压已经， 我们看一下八角输出是不是五伏，四点九七伏，然后我们用那 试过器测量一下六角是不是有方波输出，我们用试过器测量一下，我们把这个这个夹子夹在这个负极上，然后这个探头我们接到这个六角，我们看一下这个， 现在我给大家测点， 大家看一下，大家看这个是有方波输出的，只不过他这个占空比很高，现在我们测量一下这个四件是否有这个 直播的输出。呃，我们用这个石国旗这个钩子勾一下这个四角这个线， 我们看一下这个试过器，它是有一个锯齿波的输出的。

今天用游戏三八四号芯片对输出电压进行闭环控制，实现电压的稳定输出。前几期的实验电路都是没有反馈的开环控制在反击式开关电源中使用开环控制有知名缺点，上期视频的实验已经演示过， 即使在相同占空笔的情况下，输出电压也会随负载的功率而变化。 比如上期实验中，真空比同为百分之三十的情况下，负载为十开欧电阻时，输出电压是八十五伏。 负载为五欧时，输出电压是四点五伏。负载为空时，输出电压更是高达一百九十多伏，输出电压可以从几伏直接跳遍到上百伏高 高压，这样显然不符合大多数用电设备的用电要求，通常用电设备需要一个较稳定的电压环境。反击是开关电源，要在功率变化情况下输出稳定电压，就需要用到闭环控制。 什么叫闭环控制，可以从这个简单的流程来理解。就像我们开车，假设目标车速是八十码，行车过程中我们会观察速度表， 这个速度表数值就是输出量的反馈，我们会拿这个反馈词和目标词做比较。这个比较的过程就是判断，如果反馈值 小于八十码，我们会踩油门加速。如果反馈值大于八十码，我们就会松油门或踩刹车来降低车速。而踩油门、松油门的动作就是执行， 通过这样的循环往复控制，最终把车速控制在八十码，辅警上下拨动，这就是一个简单的闭环控制过程。 闭环控制用到反击电源输出电压控制上，就要根据输出电压的反馈动态调整开关信号占空笔， 当输出电压小于目标电压时，增大开关信号占空笔，以便增大变压器阻能，提升输出电压。输出电压大于目标电压时，减少 开关信号真空笔，以便减少变压器储能，降低输出电压。下面就用三八四二实线输出电压的闭环控制，具体实现电路后面会讲。先看一下实验现象， 把目标电压设定到十副左右，当前的负载功率很小，只有用作反馈采样的两个电阻和一个电位器。 温查莫斯管开关信号的电压波形，高电平时莫斯管开启，低电平时莫斯管关闭。 可以看到貌似管大部分时间都处于关闭状态，只是偶尔开启一下就立即关闭了，因为当 前负载功率很小，只需很少的能量就能维持当前师傅左右的电压。现在接上一个 led 灯，增加负载功率，可以看到输出电压十伏没变，貌似管开启次数明显增多了， 也就是猫屎馆。开关信号高电瓶时间增多了，开关信号真空比真大，换个更大功率的 led 灯，输出电压仍然保持十伏不变，而开关信号高电瓶的时间更长了， 去掉负载，开关信号高电瓶时间立即急剧减少。这说明由 c 三八四二成功实现了输出电压的闭环控制。负载功率增大时，动态 增大开关信号真空比，负载功率减小时，动态降低开关信号真空比，是不是闭环控制的输出电压还比较稳定，即使突然增大和降低负载功率，输出电压都能维持在师傅附近。 这是这次实验的电路图，为了安全供电，采用的是二十伏的电磁盒。 如果想多享受几年人生，做实验尽量避免用高压供电。为什么之前实验中一直使用的十二伏电磁盒不用，又做了一个二十伏的电磁盒？ 查一下 uc 三八四号芯片资料就知道了。在半岛小型网站输入要查询的芯片 型号，单机查询后会列出各生产厂商相同型号的产品。这些厂商有的提供的是英文资料，有的是中文资料，选歌中文的手册方便大家看。 手册中有由 c 三八四二的详细信息。实验中的三八四二用的是八角的封装，从 sa 缺口的左边开始，逆时针方向数分别是一角、二角、三角、四角、五角、六角、七角、八角。 其中七角是电源输入角 vcc， 五角是 dgnd。 查一下游戏三八四二的启动电压，可以看到典型的 启动电压是十六伏，也就是说如果电源电压低于十六伏，很大概率三八四二会启动不起来。 这就是我不得不弃用十二伏电磁盒，又重新做了一个二十伏电磁盒的原因。因为十二伏电压根本启动不了三八四二芯片。 三八四二芯片启动完成后并不需要维 cc， 一直保持十六伏以上，他的维持电压只需要十伏左右。 我们在设计和维修开关电源时，要详细了解这些关键参数，由于时间的关系就不展开讲了，后面会安排一期视频，详细讲解三八四二的内部结构和工作原理。 我们快速了解一下实验电路，前面已经讲过三八四二的七角接电源为 cc， 七角和电源正极之间创了一个电阻做限流，这个电阻就相当于开关电源中的启动电阻。 六角是输出接猫屎馆的三级，提供开关信号。六角和三级之间串了一个三十欧电阻，作用是防止猫屎管导通过快。 这个电阻尽量不要忽略，否则触及线圈内的电流可能会急剧增大。八角是基准电压，五伏输出，他为正当电路提供了稳定的电压。四角是正当短， 连接四角的电阻和电容决定了 pwm 信号正当频率。正当原理类似于之前讲过的 n e 五五。二角是电压反馈端，电路中二角直接连到自己线圈输出端的定位器上， 电位器和两个电阻做了电阻的串联。风压，当电位器上反馈的电压低于二点五伏时，右脚立即输出高电瓶脉冲，增大开关管开启时间， 从而增大变压器反击能量，提高输出电压。当电位器反馈的电压高于二点五十六角，输出低电瓶，关闭开关管，从而减 小变压器的反击能量，降低输出电压。用这种动态闭环的控制过程维持电压的稳定。输出调节定位器，改变分压比例就可以改变输出电压大小。 三角是电流反馈端，原理和电压反馈端类似，在开关管原籍和地之间串联了一个采样电阻， 通过怎样电阻上的电压反馈来判断电流大小。当三角上反馈电压超过一伏时， 六角会输出低电饼，关闭开关管做限流保护。一角是补长端误差放大器，输出 一角也可以直接用作输入一角的功能。相对难理解一点，下期视频会详细讲解， 这是阿 cd 尖峰吸收电路，前面的视频已经讲过，这是刺激线圈输出的整流滤波电路，为了电路简单，这里将刺激线圈输出端和电源供地了， 实际的应用电路一般是不会这么做的，这样就破坏了隔离电路。先讲这么多，我们再看一下实验， 可以看到电路工作后，三八四二的二角电压始终保持在二点五伏左右，这里的反馈是维持稳定 定输出电压的关键。假如给他一个错误的反馈值，比如人为给他一个高于二点五伏的电压，这里我用电磁盒提供一个三伏欺骗电压， 会看到正空笔变为了零，因为三八四号根据反馈电压误认为输出电压过高了，所以持续输出低电瓶，人为反馈电压去除后，输出电压马上恢复正常。 同样原理，如果人为给二角一个低于二点五伏电压，把二角接地，六角会输出很大的真空笔，这 时输出电压也升高了。三八四二误认为输出电压过低，所以加大信号占空比提升电压。 讲的时间有点长了，今天实验就到这里，下期视频继续讲三八四哦，谢谢大家观看，喜欢点赞加关注！

今天这个电路使用的芯片是 uc 三八四二，和前面的几期视频一样，都是使用的三八四二这个系列的 uc 三八四二到三八四五这四个型号的芯片，它的内部结构、工作原理以及外围的电路是基本相同的，只不过在某些参数上，比如启动的电压以及占空笔的调节范围上会有些差别。所以今天这个视频我们就不对三八四二的内部结构做更多的了解，感兴趣的大家可以搜索一下前面的几期视频。 我们主要来看这个电路与之前的视频有所区别的几个地方。我们来看一下他的工作过程。交流电压输入之后，经过热米电阻，经过整流和滤波之后，在电容的两端产生约三百一十伏左右的直流电。 这个电路中多了一个开关，这个开关为电压的切换开关。为了适用不同国家交流电的范围，当输入为二百二十伏的时候，开关处于 于打开的状态。交流电经过整流，经过滤波之后，在上下两端产生三百一十伏左右的直流电。由于这两个电容是串联的，而且两个电容的参数是相同的，所以每个电容各分得一半的直流电压。 当输入电压为一百二十伏的时候，开关处于闭合状态。这个时候交流电进来之后，经过整流是分别向每个电容充电的，也说每个半周各项电容充电。最终由于电容是串联，在上下两端产生电压仍然是三百一十伏左右， 所以输入为一百二十伏。交流的时候，前面的这个整流部分变成了被压整流。当输入为二百二十伏的时候，由于开关是断开的状态，中间的这点人说两个电容串联的，这个点是处于悬空的状态。由于两个电容的参数一致，所以两个电容所分得的电压 是一样的。但是由于远见存在离散性，而且长期使用之后，两个电容的参数可能会变得不一致。这个时候两个电容所分得的电压可能会有所差别，就有可能超过某一个电容的最高耐压值。所以当二百二十伏输入的时候， 在实际的电容中，可能会在这个地方有两个组织相等的电阻。为了使这两个电容分得比较平衡的电压， 后面的这个电阻为启动电阻。上电之后，电阻向至两个电容充电。当电容两端的电压超过了三八四二的最低启动预值之后，芯片开始工作，由六号银角输出震荡。 这个地方的输出并不是直接驱动的貌似管，而是经过了变压器的偶和，而且这个地方为两个貌似管。所以 这个地方开关电源的初级部分并不是单端的驱动，而是变成了一个半桥的驱动方式。上下两个貌似管是交替导通的。 所以这个电路也是与之前的几期视频里有所区别的地方。在变压器初级绕组的这里有一个 t 三， 同样 t 三的刺激绕组。在这个地方，这里是一个电流互感器。初级绕组为易扎。也就是啊，初级的线圈是穿过电流互感器的。刺激线圈是输入到芯片的电流检测端，当电流超过一定值之后，会关的。输出对电路进行保护， 所以这个地方也是与之前的视频有所区别的地方。当电路正常工作时，在变压器的辅助绕组产生感应电压，经过二极管的整流以及滤波之后，为三 八四二提供工作电源。同时这个辅助绕组所产生的电压会经过这个电阻，经过二极管，经过两个电阻的分压之后，输入到芯片的二号眼角， 二号银角为电压的反馈端。也就说这个电路也是使用的原边反馈的。他是通过辅助绕组进行电压采样的。输入到电压反馈端的电压与内部的误差放大器进行比较，从而调整最终的啊输出的麦宽，用来调节最终的输出电压的。 所以这个电源的初级部分有几个区别，一个是整流部分多了电压切换的部分。再一个就是驱动，没有使用单端的驱动，而是使用了半桥式的驱动。另另外一个就是电流的采样，并没有使用电阻，而是使用了电流的互感器。这是这个电源与之前的视频中有所区别的地方。 四级部分，他的工作原理基本上是相同的。这个电源仍然是多路的输出，上面是一个双路的十二伏正负十二伏的双电源，下面是一个五伏，这个电流比较大，是八十安的一个啊电源。这是一个主电源为五伏，而辅助电源为十二伏 三路电压输出的开关电源电路。这就是这个电源的基本的工作过程。在最近的几期视频，我们就把 uc 三八四二系列的这几个芯片对应的不同的开关电源电路都有所了解， 在后面的视频里，我们将对更多方案的开关电源的芯片做更多的了解。因为最近的几期开关电源的视频，我们主要对开关电源的基本原理做了解，所以可能每一个原件的作用并没有讲的那么详细，可能有些原件就忽略过去。 因为最近的几期视频关于开关电源电路，我们只是对开关电源他的工作过程做一个大致的了解，所以并不是每一个原件他的作用都会了解到。 所以大家有什么需要了解的可以在评论区留言。好的，今天的视频到这里，感谢大家的关注，再见！

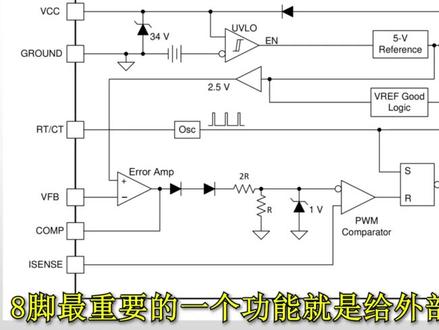

上期视频介绍了由 c 三八四二内部框架中的天涯锁定 uvlo 和芯片内部的五伏稳压。 五伏基准电压除了给内部电路供电以外，还通过八角 vr ef 输出。八角最重要的一个功能就是给外部正当电路供电供电给四角正当端 uc 三八四二主要部分是脉冲处理电路，要处理脉冲就首先要有震荡源， 由 c 三八四二是通过主笼的方式产生震荡。可以看到震荡端视角上接了一个电阻和一个电容，电阻的另一端接的是 八角五伏基准电压，电容呢，另一端接的是 gnd， 由 c 三八四号正式通过这个电阻和电容来设定震荡频率。 用电阻电容的方式产生震荡的原理很简单，先是五伏基准电压通过电阻 rt 给电容 ct 充电，当电容 ct 上的电压达到设定值时， 在三八四二内部电压比较器、开关管等原器件共同作用下，电容 ct 会通过三八四二的四角对地放电， 放电过程电容 ct 上的电压会下降，当电容 ct 电压下降到指定值时， 三八四二内部电路又会停止对电容 ct 的放电。停止放电后，八角五伏既准电压又通过电阻 rt 对电容充电，这样循环往复就形成了震荡。 通过充放电过程中，芯片内部开关管的关开就产生了 pwm 高低电瓶信号。 rc 正当电路详细的电路组成和工作过程我在 n 一五五电子琴电路那一期视频中有详细讲解， 这里就不再重复了。下面通过实验来验证一下，所讲的电路已经连接好了。三八四号的七角 vcc 接可调电源正极， 三八四二的五角结音 d 皆可调电源负极三八四二的四角连接了一个十 k 的电阻和一个三点三那法的电容， 撕开电阻的另一端连接的是三八四二的八角。 br e f 五伏电压三点三纳法，电容的另一端连接的是 gnd， 也就是电源负极。为了让六角能够输出 pwm 波形， 在前几期视频中讲过电压反馈，二角上的电压需要小于二点五伏，六角才有可能输出高电瓶。 电流取样三角的电压需要小于一伏，六角才有可能输出高电瓶。 试实验，直接将二角和三角连接 gnd， 这样六角就能输出最大真空笔的 pwm 信号。给四角增档端口接上试播器，摊针 打开电源，把电源电压调到三八四号的启动电压至上，烧大雨或等于十六伏。 芯片启动后，就能看到电容充放电的电压波形，波形有点不干净，在 vcc 银角加个滤布，电容 这样不行就理想很多了。 暂停一下信号采集，这个上升的曲线 就是电容充电的过程。电容电压是逐步上升的，电容充电的速度是由这个电阻决定，电阻越小，充电速度越快，电阻越大，充电速度越慢。 考虑到工号等问题，一般这个电阻不要小于五 k。 通过施波器电压波形我们可以看到，当电容电压上升到三伏左右时，电容突然开始放电， 电容上的电压急剧下降，说明这时候电容通过四角对地放电，当电容电压下降到一点六伏附近时，电容 停止了放电，又开始充电的过程，可以看到电容放电的速度比较快，电容放电电流大小是由芯片内部电路决定的，可以通过改变电容大小来延长或缩短放电时间。 好一个充放电周期的时间就是 bwm 信号频率周期。看一下三八四二的六角输出的 pwm 波形，给三八四二的六角接上试播器探针， 思波器同时接两组高频信号会有些干扰，可以看到两组波形的频率是相同的，都是五十七 k 和值 进来， 通过设置视角电阻和电容的大小，就能设定 pwm 开关信号频率，当前频率是五十七 k。 合资我们就先改变视角上的电阻组织试一下， 看看正当频率会不会有所变化。将更换电阻后的频率与当前五十七开合制的频率做个对比，将原来的十克电阻换成三十克电阻， 这是一个三十 k 的电阻，现在将它更换上去。 大家更换电阻的时候最好先关闭电源，我就做个不好的示范，直接更换。可以看到电容充电的时间 明显变长了哦，放电时间几乎没有变化，为了避免干扰，先去掉六角的探针，暂停一下信号采集，可以看到当前这个波形充电时长大概是原来充电时长的三倍， 放电时长基本没变化。再看看信号频率，当前信号频率大约十八点七 k 赫兹，大约是之前五十七 k 赫兹频率的三分之一。插上六角思波器探针，启动思波器采集， 可以看到六角数出的 pwm 开关信号也是与电容充方电频率周期是同步的。下面 视角电阻保持不变，我们改变视角电容的大小，看看波形会有什么变化。晚点极端的将三点三那法电容换成二点二微法，看看频率会相差多少倍。 这是二点二微法电容，现在将它更换上去， 因为频率变得太小了，需要调节一下四波器时间轴比例，当前频率变成了八十六赫兹，电容充电时间明显加长。观察波形会发现， 电容充电时间段对应者 pw 信号，高电瓶时间段。电容放电时间段对应者 p wm 信号的低电瓶时间段正好是对应上的。再把波形放大一下， 可以清楚的看到电容放电时间段对应着六角 pwm 信号输出的低电瓶时间段。 六角 pw 信号什么时候输出高电瓶，什么时候输出低电瓶，下期视频会详细讲。 通过实验可以看到三八四号的六角输出的 pwm 信号最大真空笔几乎接近百分之百 好，三八四四，三八四五的最大真空笔只有不到百分之五十。将三八四二换成三八四五给大。 大家看一下，这是三八四五芯片，换上三八四五芯片， 可以看到三八四五的 pwm 频率只有四角电容充放电频率的一半， 这是因为三八四四，三八四五跟三八四二，三八四三的内部结构差异造成的。三八四四，三八四五的内部框架中多了一个 t， 出发器 做了降频处理，所以频率和最大真空比都减半了。具体原理后面会讲，下期视频继续讲，三八四二的内部框架结构。 好，今天的视频就到这里，谢谢大家观看，喜欢点赞加关注！
