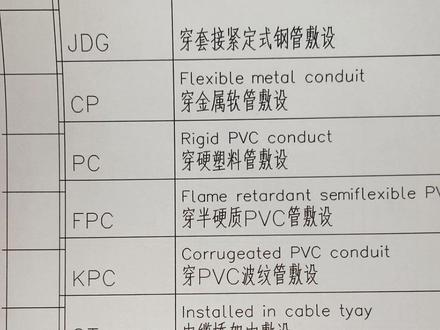

00:43查看AI文稿AI文稿这个视频教你看懂电气图纸里的字母代表什么？线管和管线辐射方式， sc 穿焊接钢管辐射。海木梯穿电线套管辐射 gdg 穿套接紧定式钢管辐射 cp 穿金属软管辐射 pc 穿硬塑料管辐射 fpc 穿半硬质 pvc 管辐射 kpc 穿 pvc 波纹管辐射。 ct， 电缆桥架内辐射 ml 钢制线条内辐射 pl 塑料线条内辐射 m 用钢索辐射。 b， 直接埋射 tc， 电缆钩辐射 ce， 混凝土排管辐射。
6242电气图纸识图与讲解

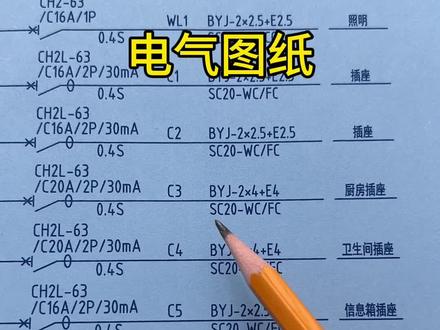

09:53查看AI文稿AI文稿照明的还是动力的？那这里面呢，这我们现在看到的这些管线的标示，这些的话其实大家都应该是要熟悉要会的，那然后我们这里面首先关注几个点啊，首先第一的话就是关于说导 导管，导线管，那导线管的话呢？首先第一我们现在这个新的呃常用数据里面已经没有了，这个叫 kbg， 对吧？然后呢应该叫 kkg 界，对吧？然后呢其实 不管是什么样子类型的啊，就是哪怕你现在还去标阶级技，然后呢也是 ok 的，那 kbg 的话，然后大家就不要不要了，本身的 kbg 这样的管呢，它其实相当于是 呃钢制电线管的一个变种管，然后他应该他算是最薄的一种管，那所以用的会更少一些。然后呢接地气管，这里面从大家看说仅定是 sc 叫焊接钢管，对吧？其实他也不叫焊接，他是叫可以焊接，其实 sc 管这个很多的时候，然后这个叫什么？全称应该叫低压流流体输送用焊接钢管，对吧？所以其实大家看到说关于导线管的标示啊， sc 管，我们 一般情况下在说电线管的时候还是这管就指的是说镀锌的，对吧？但是其实我们现在用的大电线管其实都应该是镀锌型啊，如果是纯的是像像这种 mt 管这样电线管就铸铁管，就是我们说的铸铁管，黑铁管，其实用的会更少一些，因为这个东西他 哎他没有镀锌层的话，他就容易被腐蚀掉，对吧？所以标接滴剂和 sc 管是最常见的两种标法，那然后呢这个地下部分的标 sc 的话，然后呢会更多一些，因为，哎，这个是叫后臂型啊。然后呢其实电线管的话，其实在写技术规格书的时候，还有还有呢就是写一个叫音标四极管，音标三极管的概念，这个的话他是根据他的新层的厚度来说的， 难了，所以的话就是如果你标的话说写技术规格书或者是招这个招标的时候，然后专门去写，呃，说他是属于要要应标四极管啊，所有的地上和地下都要应标的四极管，那这样的话他就是说明他镀锌新层厚度都比较厚。 其次的话呢就是说关于这个连接方式，连接方式这里面说他是可以焊接，他是可以可以紧定，对吧？那这里面的话就是有一个叫铜杯沉一个东西啊，然后呢他是一个铜的，相当于连接一个作用的啊， 然后在这个紧定的话就是套管式的，套管式的话就两两两根，呃，两根管子中间，然后有一个套筒一样的，然后用用螺栓来固定他，所以叫紧定式，然后这种的话就丝扣连接的会比较多，或者是焊接， 这个的话就是和这个导线管的这个这个连接方式有关系，那其实只要他连接的稳定，然后他不漏不漏啊，不管是地上或者是地下这些都没什么大问题。 那然后呢再说这个叫电线管的 pc 管、 fpc 管，是吧？这塑料硬管和阻燃阻燃的塑料硬管这里面，然后 那受到阻燃的时候，其实一般情况下受到阻燃的话呢，就是这我们这个地下室里面，或者说就是防火要求比较高的时候才会 阻燃啊。其他的话，然后呢用这个呃 pc 管，然后呢标的话也没什么问题啊啊大家稍等一下啊， 怎么了？干嘛你不穿那个货吗？你躺下睡觉，快点，我在上课你你想去喝水？自己去 喝完之后自己上床睡觉好回来啊。不好意思。 然后说桥架还有金属线槽的，其实这个桥架的概念呃标 ct 标 m 二，然后这里面其实一我觉得一直可能都 都是每个月可能都会有一些误区，或者说有一些自己习惯的标法，一般情况下说到线槽的话，其实标 m 二我自己个人认为的话都是其实都应该是小的是吧？两百乘一百以内的， 然后这种但是呢如果说是叫曹和，叫耐火曹和这一种其实他也算是一种调价，然后我们在常说常用数据的时候也说过 啊，然后呢一般情况下标 m 二的话都是用在呃火灾做墨镜系统里面的那个消防的现场，你可以 可以可以专门写他标的 m 二，然后呢还有就是一些小的小的桥架，然后呢或者是小的金属的这个防火的，然后里面也会标 m 二或者说弱电的啊，弱电的会标的更多一点，然后标 这个线草 m 二也有一些设计院的话就是把防火的线条架，然后呢不管大小他都标 m 二，这个的话就看你们这个在所在的院了， 这是怎么样来一个一个做法啊。然后还有一处说这个叫二十岁，对吧？就比较以前有标二十岁的也比较多，这个现在的话标的会少一点，现在的话如果标二十岁的话可能会过路的一些管子就是很厚的 啊，然后呢会标这个二十岁的会比较多一点，然后二十岁以前也叫叫水煤气管吧，其实标各种管线的都多，但是对于电器专业来说，可能 如果是金属管 sc 和接地界，然后这两个标就就就够用了。其次的话关于辐射方式，这里面所有的这些辐射方式的话，然后这个的话，然后都是 固定的，对吧？这里面都是固定的，对于电器专业都是固定，这很多年来也没怎么变过，他不像这个电信金属的电线管上有各种标法啊，这个的话，然后大家一定要要要记住啊。然后还有就是关于灯具的一个安装的方式， 灯具安装方式的话，然后大家就记住一点的话，应该是人房的规范里，他提到了一个人房区的管灯具应该用链吊安装，他不应该用杆吊安装，但实际上链吊安装其实对于人房区域里面， 我们在做人防区里面的这个，这个平时照明也就是有车位的时候，车道的时候，那他的话其实我们还是希望用这个线槽灯，对吧？做的美观一点，然后比较直， 然后也比较好看一点。那所以其实就是关于链吊和管吊或者是杆吊这种安装方式的话，这个就就就跟大家，我我自 个人认为啊，我我不知道你们项目里会不会遇到一点，就是呃，人防院或者说社局会提到说这个人防区里面要用链条安装，所以他就不做线草灯。那然后我跟他们讲的话就是我们说 啊，线槽灯还继续做，那你专门标上说这个线槽你用链吊，不要用管吊啊，理论上也是吊得住的，对吧？就是这个链吊，然后就金属的链子嘛，啊，只要能能承受的住重量就 ok 了，对吧？啊？人旁区 电缆封堵用什么材料电缆封堵？电缆封堵的话套管套管上面，然后就是防火堵料了啊？那人防我也不做啊，我也没做过人防。嗯，然后这个其他 然后这里面我们说 wccc 就这种这个的话，然后，呃，这个是 c 啊，这个是吸顶安装这个的话，其实灯的安装的话，然后我们现在对于 设计来说啊，其实标的越来越少，以往的话会每一盏灯，然后他是什么样的一个标，呃，安装方式然后都是在图纸上标示的，现在都是在说明里写了，然后在材料表里写了，就 ok 了啊。所以这这边的话，然后这两个然后才是一个重点，特别是这边， 然后我们再往下面来看啊，说关于这个啊，刚刚我们已经说到了，对吧？哎。 kpg 管的话用于装修的话会比较多一点， 然后积水坑里面的话，然后其实很多的社圈也不一样的，有的吸水坑里他也用这个金属管，那然后我自己个人认为的话，积水坑这个东西，然后用皮 这管其实更合适一点，因为这个他是和水相水是连在一起的，然后不管是什么样的金属管，然后你沾着水，然后他都容易腐蚀，对吧？这个锈 啊。然后还有的话就是关于管材的一个厚度的要求，那刚只要是金属的电线管，然后都要求在明夫或者是潮湿的，或者是这个潮湿的场所都应该是两点零毫米厚度的，这就是刚刚我们说的 sc 管要厚一点啊，这个的话，其实 大家想说这个金属管本身他是从十五毫米开始直径，然后一直往上面推，对吧？那这样子的话，其实这里面说这是一个最小的庇护要求，对吧？也就是这一点啊，这大家注意注意一点，其实管子他本身 人都有一个正负上下的一个规范的要求的制造规范，那然后所以很多的时候他也不一定有两点零毫米的厚度，他是按厂家都是按照下线来做的，但是有一点就是地下两点零毫米，地上一点五毫米，一定要这个在 呃你的设计说明里去写，很多设卷都会写的。那然后 kpg 管是不是不让用了？对， kpg 管本身用的就特别的少，基本上用在装修的，然后里面会会好好连接一点啊，精装修里面他有一些管子，然后会用，实际上我们 平时的设计里面基本上是很少有人这么去写的 kpg 管啊，就是二次装修的时候才有可能会用这样 kbg 管，现在的话。
382电气设计狄老师

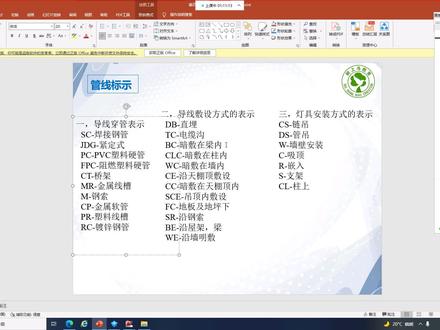

02:00查看AI文稿AI文稿电气图纸第五讲线路辐射方式及代号，我们继续讲解电气图纸设计说明的这一页，今天我们先讲一下最后这个表格，因为其他位置也用到了这里边的内容。 一、 sc 川汉街钢管辐射由于 sc 管是一种金属焊接管，施工难度较大，所以现在只有管径大于等于五十毫米才用，小于五十的一般用 jdg 或者 kbg 管。二、 gdg 管套接仅定是镀锌钢导管， 电机安装用刚性金属屏导管，是一种电器线路最新型保护用导管连接套管及其金属附件，采用螺钉紧定连接技术组成的电线管路。三、 mt 代表电线管是阻燃塑料软管，它分为两种，一、薄壁钢管，现在施工不怎么考虑。 二、 kbg 管线施工常用到是薄 b 钢管，替代品叫做镀锌薄 b 电线钢管，用于电线肤色，不能用 pvc 管代替。 kbj 管和 jdg 管的区别是连接方式不同， kbj 管为扣压式， jdg 管为紧定式及需要拧螺丝来夹紧固定。 四、 pc 川硬塑料 pvc 管肤色五、 ct 电缆桥架辐射电缆桥架分为槽式、托盘式和梯架式，网格式等结构由支架、拖币和安装附件等组成。六、 m 二、金属线槽辐射七、 pr 塑料线槽辐射八、 dc 电缆钩辐射九、 db 直埋辐射十 ws 延墙辐射十一 wc 按辐射在墙内十二、 c 延天棚或顶板面辐射十三、 cc 按辐射在屋面或顶板内十四、 c 吊顶内辐射 十五、 fc 地板或地面下辐射以下符号是灯具安装方式十六、 cs 掉链式十七、 ds 吊管式十八 . 嵌入式十九、 cc 顶式二十 wb 装饰好的，今天内容就到这里了，欢迎点赞评论转发。
218深化卫士

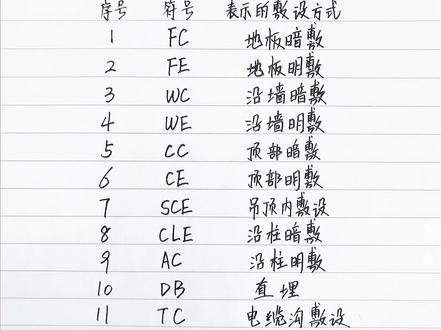

00:41查看AI文稿AI文稿在电气系统中常用的线路、肤色方式有哪些？ fc 炎地板暗肤 fe 炎地板明肤 wc 炎强暗肤 we 炎强名肤 cc， 眼顶板暗肤 ce， 眼顶板名肤 f c e 在吊顶内辐射 c l e 黏住暗肤 ac 严重。明肤 db 是直埋 tc 时沿电缆钩辐射。
48蝴蝶🦋来了
06:52查看AI文稿AI文稿顶板沿底板的民府跟暗府这个是用的比较多的，就是 cccewc， 嗯，这些东西。然后呢灯具的安装方式的话，嗯，咱们图纸上呢一般不用，呃，不用这个， 嗯。英文不用英文，只要在只只，只需要在这个图里表上，嗯，去写一下就可以。我给大家看一下表，图里表，嗯，比如说这个地方有我，我这个地方有好多灯具， 这个灯他是什么灯？他是多少瓦的，然后他的安，看这个地方呢，嗯，就安装高度还有安装方式，就直直接在这个地方用一个汉字给他表达就行了。 你看如果说他练掉的话，就要写他的安装高度，如果他的吸顶的话就不用写安装高度了，他吸顶安装就可以了。嗯，这一块是不用大家用这个英文字母来表达的，嗯，这个呢是因为这是我搜集的一些 东西，给大家说一下就可以了，其实咱们图上呢就是用汉字表达就可以了。嗯。嗯。然后呢再给大家讲后面这个 规范里面对这些嗯。管，嗯，这个买管的一些，嗯，就是这个，这个就是单独对这个买管的一个要求， 看这个是，嗯，咱们明规五幺三零九里面第八，嗯，第八章里面，嗯，里面的一些描述，看这个第八点三点二。嗯。明浮于潮湿场所或埋于缩土内的金属导管应采用嗯，这个管壁后不小于二点零米的钢导管， 并采取防护措施。这是潮湿场所啊，弥浮或者暗浮于干燥场所的呢，不小于一点五就可以，不小于一点五就可以了。然后呢，嗯，如果咱们金属大管里面穿线的话，那这个线的洁面剂呢？ 不能超过这个管洁面积的百分之四十，嗯，那这个里面，这个里面他就应受了。一个意思就是说咱们可以不是一根管穿，嗯，这个一组线，我一根管里面可以穿两组线，我说这个一组就是比如说一组线就是一火一零一地 可以穿好几组线，只要你这个，嗯嗯，你这个线线染这个洁面剂加起来不超过这个管洁面剂的百分之四十。 当然正常一般情况下还是一根管穿一根线啊。这个只是给大家说一下。呃，比如说，呃，你一个墙上要过这个墙的时候呢？ 你没有留这个洞，你只留了一个套管在上面，但是你有一把这个，嗯，这个二点五的电线要穿，可不可以直接一把穿过去？可以，就是，嗯，只要不超过规范这个百分之四十，就是可以 直接穿过去。嗯，然后呢？嗯，然后这个八点三点四说了句啥，你看这个是不同回路的线路，不易穿于同一根金属导管内，这个是不是就跟我刚刚说的这个矛盾了呢？ 其实呢不矛盾，嗯，他只是，嗯规范里面，他只是嗯说了这个不宜。嗯。 看啊。我给大家说一下，这个除下列情况以外， 也就是嗯下面这个，嗯情况他是可以的，就是同一个照明灯具的若干个回路， 看照明回路他是可以穿在一个同一个导管内的。当然其他的回路的话，嗯，因为只有这个照明那个线，他会很多很多很多会出现这种一堆线穿一根管，其他 他的，就像咱们哎配电配其他的，嗯，那种动力电的话就不可能出现这种嗯，穿管，他一般都是走的桥架， 所以也不用纠结这个问题，大家就是知道就是你在你做设计或者施工的时候可以这种，嗯，一些，嗯，比较多的一些，这个电线就穿一根比较粗的管是可以的，这个没有问题。 然后咱们呃住宅规范里面呢，也对这个，嗯，赵明说了一些这个回路的一些要求，你看啊，嗯，套内的空调电源插座，一般电源插座与赵明应用分路设计，也就是说咱们赵玲，咱们赵明呢一般就是单独的回路， 然后他后面说这句话，厨房插座这个呢，嗯，都是单独的回路，这个大家可以去看规范。然后呢第四条 是除挂壁式空分体式空调以外呢，电源插座回路应设置上云电流保护机，就是说，嗯，除了这个壁挂式空调是要做这个 啊，是可以不做这个漏电漏电这个开关的，除了这个呢其他的，嗯嗯，这个插座回落呢，都必须做这个漏电以来保护咱们的人身安全。 嗯，然后这个十点六点八，就是对这个照明他有一个大概的一个说法，就是每个回路的电流并不易超过十六安。 然后呢他带的这个 lvlv 的这个灯具数呢，不用超过二十五个，呃，大型弓箭呢，你可以电流可以放大一点，这个灯具呢可以多带一点，但是呢也不能多太多，嗯，你这个呢，他只是写了一个不宜。然后呢大家在做设计 的时候呢，比如说你这个灯具，你带了好多好的这种 led， 这种单颗的这种 led 灯，你可以按十几公里去算，如果说你这个开关是十六安，你可以算一下在十六安带多少瓦，那你再把这个瓦数再出一下，你每一个这个 led 灯的功率数，只要不超你的恶定功率，只要不超你的恶定电流，你可以带的会更多，可以带更多，这个是，嗯，是可以理解为不违反规范啊。嗯，它里面他这些写的是不易超过吗？大家只要不超过这个恶电电流从设计上来说是没有问题的，大家可以放心去，放心的去做。 但如果说你带的很多很多，但是你就一定要算这个电流，千万不要让电流超了，到时候线呢会出现损坏。嗯，还有一点内容我给大家讲完啊，今天要可能耽误大家，呃，有个十几分钟吧。 还有一点内容，然后呢，这个是现场的一些照片，嗯，大家能看见，就是咱们图上画那些管他的这个线上是怎么干的，你看像左上角这个，他就是在墙里面按敷的，然后留了一个接线盒， 到时候线穿的这个，呃，穿到这个线管里面就可以了。然后右上角这个呢是在也是一样的，他用的是金属管， 然后中间这也是个结，结合，这个结合就比如说你按埋的时候呢，这个结合一个口是从外面，是从那个墙外面能打开，到时候咱们能操作的。然后看第三下面这张图，这张图就因为他这个，你看他这个地方， 嗯，这个，呃引出来的导线很多很多，所以他就用了这么多接线盒，然后每根管都完，嗯，都折了一个弯。然后这个呢就是现场的一个咱们管线还有接线盒的一个 预留的一个情况，然后呢？嗯，给大家讲一下这个典型的照明接线，然后呢就是典型的照明接线。什么是典型呢？就是，嗯，大家。
25电气设计狄老师
02:41

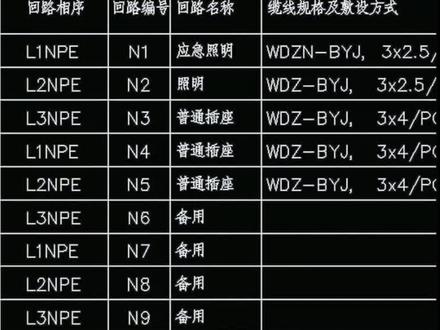

01:06查看AI文稿AI文稿我们现在看一下电器辐射的一个线路辐射的一个标注形式，他是具体的是一个什么样的形式，然后图纸中详细详图里面会告知我们，他会有一个标注的一个符号，以及他的标注的这个名称，他分别表示哪些类型？ 比如说我们看到的 fc， fc 他是取的是字母首字母的大写， fc 表示的是沿地面或者是地板暗幅， 然后 cc 表示的是沿顶板暗符， wc 表示的是沿墙暗幅。我们看一下他在系统图里面他是如何的一个表示， 比如说这里表示的是 wc， 他就表示了这个回路的线他是沿墙暗夫，但是下面这个回路他是 wc， 和 cc 他同时都有，他是表示的是如果沿墙走的话，他就是沿墙暗夫，如果沿顶走 的话，他就是沿顶板暗幅的一个形式。我们再看一下这个回路，这个回路他分别有 wc 和 fc 两种表现，回路他分别是沿墙暗幅，还有是沿地板暗幅，他是有弯折的一个走向。
