磁性开关接线原理，原件搭配一条视频讲透。磁性开关说白了就是装在气缸上的感应开关，气缸里藏着一块磁铁， 磁铁一靠近开关内部就导通指示灯亮，磁铁一离开就断开，指示灯灭。接线也很简单，两线是直接串在有电的回路里，只有回路通电，磁铁靠近时，灯才会亮，开关才会动作。 它主要搭配气缸电磁阀， plc 使用，用来检测气缸有没有伸到位、缩到位，给设备一个到位信号。

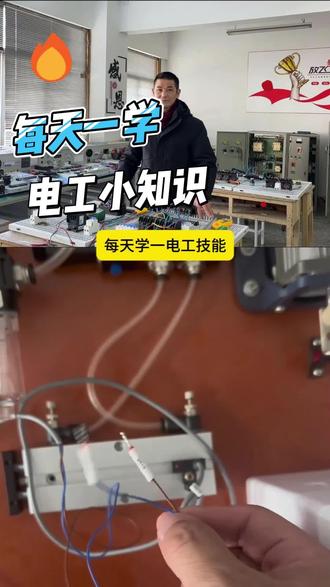

每天学一电工技能，今天学习磁性开关两根线怎么接？感应器大多数都有三根线，但是有的磁性开关只有两根线。你可以把磁性开关看成受磁场控制的可断开 闭合的线。当有磁场触发灯亮了，导线接通，没有磁场，灯灭了，就是一根断开的线。这个 plc 输入是 npn 型，所以我们需要给它输入一个负极 磁性开关的蓝色线，我们就接零伏，另一根线我们就接 plc。 当我们线接上了输入点， plc 就 有信号了， p、 o c 信号灯亮的同时，磁性开关灯也亮。磁性开关在工作中就是串联在控制回路中一根可控制通断的线。学会关注我。

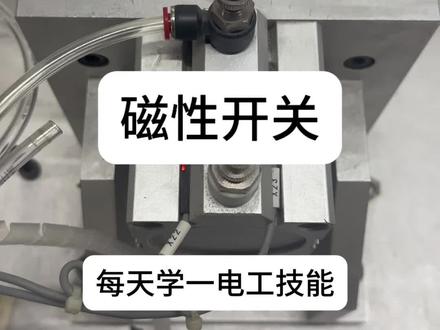

今天分享的是磁性开关，气缸可装两条磁性开关用于气缸控制。这个磁性开关是感应气缸缩回，这个是感应深处的，现在是缩回状态开关灯亮气缸内部的活塞，使其触发磁性开关，然后亮灯接通气源，看下深处效果。 现在伸出端磁性开关亮灯，气缸内部的活塞刚好运动到开关的安装位置，灯亮了，给 plc 信号系统就知道气缸是缩回还是伸出状态。

呃，当然，原先的时候，呃，我我用这种大的磁性开关哈，这个这个磁性开关呢，相对来说就是最早的时候用的 叫 cse 杠 u 啊，它也有绑带，也可以给它绑在这上面，但是它那个绑带呢，一般是没有专用的。 没有专用的绑带啊，我有这个绑带比较长啊，然后呢？我需要多长，然后我在那个位置给它绑住，多余的剪掉啊，也是可以用，并不是说不可以用啊，但是现在相对来讲呢， 这个专用的这种呢，它的绑带啊，它分的更细，它分的是更细的啊， m a 的 钢就是不锈钢的钢，它就是不锈钢的绑带 啊，然后这个铝合金的钢，他就是铝合金的绑带，他绑带这样就会分的特别细啊，我从这个十钢径啊，甚至八钢径啊，一直到四十五十 啊，他又分两个品类，一个是铝合金类的，一个是这个钢桶哈，钢桶一个是分铝合金类的，一个是分这个不锈钢类的，因为他两个的这个 这个钢桶的厚度是不一样的，他两个还不能通用啊，所以说他这个分起来就是你你你做的时候他真的是比较麻烦啊。呃， 一般从六钢镚、八钢镚、十钢镚、十二钢镚，十六钢镚，二十二、十五、三十二、四十，甚至有五十六十三都有的啊。但是这种传统的绑带哈，他就 他等，他等于是个通用件啊，我就一根绑带，我很长，你需要多长我结多长就可以了啊，这个也是需要注意一下，当然这个绑带这个你要用传统的绑带的话，嗯，就不局限于用这一种，这个这个这个 轻开关啊，但是它固定起来的强度没有现在这种专用的绑带固定的强度好，它时间长了啊，或者是你这个震动比较厉害的话，它这个没有那么紧，它可能会移位，如果您在气动方面有任何问题的话，可以联系山哥。

带磁的气缸可以装配磁性开关使用，通常都是安装两条磁性开关，一条用于感应活塞缩回，一条用于感应伸出，从而实现气缸自动回复运动，知道了吗？
