polyworks数模坐标怎么更改

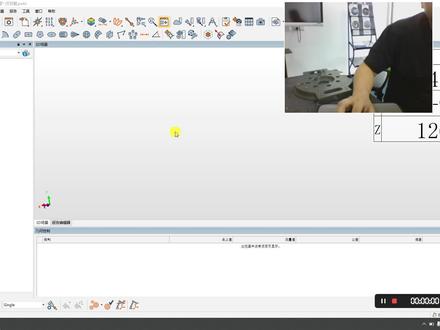

有竖门的情况下，创建主播系，三二一法兼主播系。首先我们将 cd 模型导入到软件当中，在文件 输入 cd 模型，选择我们所对应的模型，如果模型较大，那这个导入的过程会稍微长一点。 好，模型导入以后，我们可以看到模型上是有一个作白系的，对于这个工件来讲，我们可以看出作白系的轴向和圆点的位置 很清楚的，我们可以通过相应的一个面两条线将注射器 出来，那么对于规则的这种弓箭，我们就可以采用三二一法创建注标器。那么我们可以从工具栏选择平面 啊，可以直接探测一个平面， 接受 好探测直线投影到平面一，我们还是直线 一，直线二好，结束 关闭这个对话框。那我们检测出来的平面直线他和竖门是分开的，因为现在我们并没有创建诸葛系，所以是分开的。好，我们需要做的就是将平面直线 与竖膜上了平面直线做重合，那我们可以构造周边系的圆点， 直线一，直线二，创建点成对象成相交二字线创建关闭，然后选择对齐，基于特征平面轴中心点 圆还是一样选择平面目标正 xy 直线一，正 x 点一好，最终制定意 确定。那我们看可以看到当我点完确定以后，我刚才所测的一个平面 直线以及构造出来的点都与 cd 模型重合了，那就说明我的三二一法建筑班系已经建好了。
粉丝5486获赞1.4万
相关视频

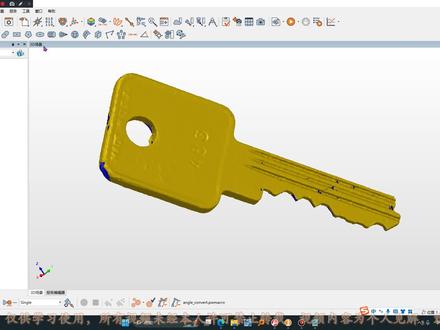

03:11查看AI文稿AI文稿大家好，本章节我们来了解一下这个坐标系的创建，有时候我们在扫描完这个产品之后，他没有对应的数模，没有数模呢，我们就要对他进行坐标系的创建，进行快速的摆正，然后对他进行测量， 然后哎在这个位置创建迪卡尔特别系，打开之后他有几个方式，一般呢？我们使用到的是从基本元素，也就是我们点线面等特征啊，然后还有一个从平移根旋转，我们看这个从基本元素，好，我们现在来创建我们的特征， 首先我们采用礼盒的方式，礼盒一个屏幕， 你看这平面，然后呢我们用 再创建一个圆柱，这圆柱我们用另一个方式在三角化模型上点选， 那创建特征的方式在我之前的章节里面都有进行过讲解，然后通过这个圆跟面呢，我们相交于得到一个圆， 从香蕉平面一根圆柱指方式平面跟圆柱，然后点击创建创建一个圆，然后呢我们现在还差一个轴线， 那轴线的方式，我我们通过这个探测的方式来探测一个直线，直线 从探测，嗯，探测的方法我之前也有进行过讲解。 好，我们创建立坐标器所要用到的这个元素，我们已经创建完成了，然后点击创建迪卡坐标器， 第一我们选择元音，第二我们选择选择元音，第三选择直线音。好，现在创建完成之后，我们要对，比如说我们要 进行他的这个坐标的这个方向的改变，我们可以通过点击坐标轴的这个旋转按钮， 前进一次旋转九十度，找到我们认为合适的方向就可以了，然后点击创建，创建完成之后，之前的世界坐标器自自动失效，他现在使用的就是我们新的坐标器， 比如说现在我们要测量它的尺寸，就是以这个周边线来进行测量，比如说保保定 看下他的宽度，这个就是我们坐标器的穿件。好，今天这一张就先到这里。
68#李德政—3D

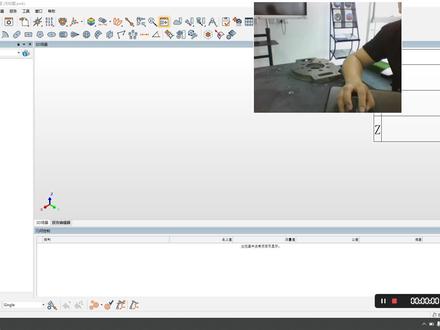

02:55查看AI文稿AI文稿好，首先我们看一下没有塑膜的情况下怎么去建立都不要信呢啊。首先我们测一个面，选择面啊，对，老卡了。 嗯，对，我们正常所测测四个点啊，四个点以上都可以。 然后这个呢，我们测一个圆， 今日特别细，需要三个条件吗？点面线，然后我们圆的话呢，我们是可以直接在约束平面投影，在我刚才建立的那个使用这个平面特征投影到我刚才测的那个平面上。我刚才测的那个平面要平面一吗？ 直接投影在这上面 啊，我们再测一个，测两个， 我们条件测完之后呢，就是有面圆圆了哦， 有，根据我这个模型，模型来了，然后面一个圆，这边一个圆啊，就是两个，两个圆之间也能连线的吗？啊，但是我们用这个直角坐标系键的话，就是迪卡尔坐标系， 创建迪卡这个游戏的话，这没有送膜的情况下，这个用是比较方便的。我们点击一下，然后从基本元素，然后这边有三个条件啊，就是哪个重 重要，你觉得哪个重要你就放在前面。好，我们首先选择我们平面啊，然后我们坐飞机就跳到这个面的中心去了，然后呢我们的中心点呢，我们可以选择原一，也可以选择原二啊，我选择原一， 原音，哎，原音啊，然后我们这个坐标的零点就跳到原音去，但是我们看到这个 x 轴， x 轴啊， x 轴，它现在是随意的，我们还有没有约束？我们可以把这个轴约束一下，约束到元二上， 我们选择元二，哎，来看哦，元素二，元二上去了啊，如果说你图纸根据你图纸 xy 的方向可以调整，然后点击这上面可以旋转。点击可以旋转的都可以旋转都可以旋转的啊，三个头都可以旋转。然后确定之后呢，我们可以创建 哦，关闭就好了。关闭之后呢，这个坐标就定在这里了，我们可以看一下哦。 没有做标系。为什么要没有？没有那个数模的话，建立做标系的话就是我们主要是为了把它摆正，跟图纸上面一致就好了，就是方 x y d 的方向一致啊。
157测量仪器销售及服务
05:09查看AI文稿AI文稿啊？现在我们看一下怎么把我们的速膜导入进来啊？我们怎么导入进来？在这边，然后我这边有一个输入，输入啊，点到下面的那个输入 cd 模型， 找到我们的那个 cd， 要，要 igs 或者 stp 格子好打开 啊。啊，这个膜，这个素膜呢，就和我们现场这个是一样的， 那我们怎么去把这个坐标系？就是建立上有数模，怎么建立坐标系？然后我们首先 也还是一样的先侧一个面 啊，绿色间是踩点， 然后红色是结束， 然后我们再测一个圆啊，就点圆就好了，圆呢稍微要注意一下，就下面这些约束平面啊，因为刚才我们测的是平面一吗？比如说我做这个 结束，那我们再测一个月。 好，现在我们发现呢，还没有建立这个信息之前呢，我们测量的这些数据是没有和这个素膜重合的啊，首先我们这个没有名义值，首先我们要把名义值给付上去， 就是选中框选中啊，然后右击第一名一直， 然后第一名指这边叫我，我们这边他会推荐一种方式给我们，就是从 cd 网上点选，我们就点选，然后平面一啊，因为是我们第一个侧的面是在这个上表面，然后我们定义在附魔上也定义点选啊，点选， 然后这个按空格键，空格键把它放大一下切换，然后呢再切换回来，然后有个手势，手势再放在上面，这个面就会发 发亮了，我们点一下就好了，然后我们这个面点完之后，他会让你点选你第一个圆啊，我们第一个圆是是这个圆，我们吃的是这个圆，这个圆啊，这个圆，我们在送膜上也找到，找到这个位置的圆啊，点选 啊，这个圆是一样的啊，这边关闭掉， 关闭掉啊，但是我们这个数值很大啊，因为还没有精致作废器，所以说它的数值是偏差比较大的。我们精致作废器的话，有三个条件，要有点面线嘛，然后我们我们还没有线，然后我们俩 这个两个圆可以构造成一条直线，我们选中这两个圆，然后我们的目的是线的吧，过道线，目的是线，然后我们点创建直线， 然后方式里面我们选宠对象啊，然后指方是他会推荐的，几次一个推荐的，然后我们不用管，然后直接点创建条了啊，然后这边有一根线了，然后发现测量这边有一根线了，然后我们的条件就达到了， 然后我们对齐，然后选择对齐，然后选择这下面有一个方式，我们选平面轴中音点对齐 好，然后这参数下面有平面啊，圆圆的，就是我们测量的，测量的数据，目标呢就是理论的啊，这个区分一下， 然后我们选下面这个轴，轴就是直线， 经典，你可以选一元，一元二都可以的，然后一一对应啊，然后我们确认就好了，然后他就合上来了，我们来看一下，偏差都很小啊，因为我写的元音是那个， 因为我选择的这个原因是我们的原点，所以说他 x、 y、 z 全都归零了啊，然后然而 x 所 x 的话， y、 z 也是归零的，因为这个轴的方向约束住了， 然后这用点兵线两个圆构造的话，平面着重一点，对齐的话就是这样的 啊，这种平面轴中一点，对，其实是我们那个比较常用的一种方式，其实这里面还有很多的，还还有很多的啊？
603测量仪器销售及服务

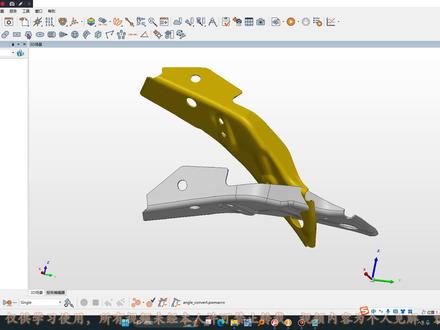

05:00查看AI文稿AI文稿好，今天我们来学习一个新的对齐方法，通过参考目标对齐，这个对齐方法，在我们其他三坐标里边的坐标迭代 呃，锁定坐标，还有我们的 rps 对齐中可以经常看到。然后呢在我们的钣金行业、铸造行业、模具行业，也是在他们图纸上经常能看到这种方式的。 然后今天我们来用一个钣金来具体说一下这个参考目标对齐，然后首先还是用我们的预对齐这张礼盒数据是参考对象预对齐， 把它进行一个初次对齐。然后我们经常今天来看一下这个里面比较常用的这个创 特征参考点，这个里面这个参考目标对齐，他是搭配我们后边这个参考参考目标这些这个功能来使用的。今天我们来看一下这个参考目标点， 然后使用唱无摇点，之前他是通过一些特征来创建的，我们也可以通过创建呃这个特征的方法，比如说创建一个圆，然后在这个里面方式从对象 啊点击创建好参考目标点一，也可以直接在这个里边通过从特征创建，从特征创建我们要首先选选中我们要从点还是面还是面还是槽，就这这些 比较常见的，比如说从圆如创建，他会跳到创建圆的这个特征的呃对话框里面，然后我们来创建一个圆， 当然这个图纸上会给具体的啊，圆啊、点啊，还有面这些参考特征。然后我们今天就 举举举一个例子，哎，两个圆一个槽，哎搞造选一个槽，点击创建， 然后呢他也可以，他要锁定一个方向吧，比如说我们的课程目标点一，锁定 x、 y、 z 方向，也可以在这个创建过程中 直接把它这个对齐方向勾选，也可以在创建完成之后双击，然后在这个对齐里边把它这个进行勾选它的目标点二，我们给它约束 x、 y 方向应用，然后呢这个特征目标点三呢，就给它约束 x 方向 and 应用啊，现在呢我们三个参考特征点，然后锁定三个方向，然后现在我们把它进行， 这个是参考目标，是创建在我们的这个参考对象上面，然后要对他的呃测量值，测量值进行一定的抽取，然后抽取测量值， 抽取完成之后，然后回到我们的对齐里边参考目标对齐进入，然后一二、三三个点，然后点击开始。 好，现在现在我们就通过这三个三个参考参考目标进行对写，这个就没问题了啊。 然后再简单说一下其他的这些点的创建方法，像这个从特征创建的话，一般我们都是否定的话， 还有绑定这一个一个对象，这个很少用，一般都是从这个特征或者从对象这两个方法去创建。还有 我们的从这个曲面参考点，他一般都是铆钉 好另一个点，然后还有一些从断面参考点创建这个参考目标线，还有参参考目标区，这个用的也比较多， 接下来看一下，比如说这三个色彩呢？这是三 a 基准， 那这样的话，这个图纸上就经常会见到这样类似的图标，也就是通过参考目标区域来创建。好，今天就先看到这里。
179#李德政—3D

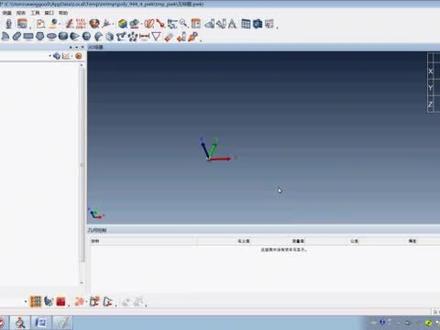

05:13查看AI文稿AI文稿有 cd 模型的情况下，创建注标器三个圆最佳礼盒。 针对有些弓箭，弓箭表面有三个相应的集中孔，比如说圆一，圆二，圆三，那么这三个集中孔并没有固定的约束要求 啊，三个孔的重要性是一致的，那这时候我们就可以采用最佳你和法创建诸葛喜。 那首先我们还是导入，先按着数模输入 cd 模型， 比如圆一、圆二，圆三是我们图纸上要求的三个集中孔，那么我们需要把这三个集中孔首先创建出来，选择创建园特征 方式的地方，如果对应的是剪锯或者是夹锯，剪锯夹锯 贝斯版上面的三个寄生孔都是有相应的坐标的，比如说类似于这样， 相应的 xyj 是有一定的圆形坐标，那这种情况我们需要在软件当中采用数字化，数字化将相应的孔对应的 xyj 的坐标 输入进来，作为他的名义之人，每一个员都是一样的。那么对于我现在的这种情况，我采用的是 cd 木像点选用点选的方式创建出来三个圆，圆一圆二，圆三， 关闭对话框，那么我在树门上创建了三个源，同样也要在 弓箭相同的位置将三个圆检测一遍，那么用实际检测出来的三个圆与竖膜上的三个圆进行礼盒做对齐。 那如何检测呢？我们将目录数当中的三个圆右键选中，右键点击 探测测量值。我们知道每一个元是要有约束平面的，我们在这个地方可以指定探测一个新的约束平面。 好，那我们现在用冠军力来检测来检测三个圆。 首先首先看这一个平面， 好，右键结束检测一个圆 结束。如果如果这三个员是在同一个平面的话，我们就可以不需要检测一个，不需要检测一个，可以直接 接用平面一。如果这三个圆分布在三个平面上的话，那我们最好，那我们在这个地方，在这个地方啊重新探测一个平面，一个平面作为鱼二的一个通用平面， 哎呀，颜色也是一样，颜色也是一样。 好，这三个月检测完毕以后，我们 这时候就可以创建猪八戒再对齐继续特征啊，我们可以选择 重新点，那最简单的方式是怎样的呢？我们可以在左边的目录数当中把这三个圆同时选中 对齐，其余特征重新点。 在左边目的数选中以后，那么进入到这个中心点对齐的时候，他会自动的将我的伤员显示进来。 圆来源于三个圆的实测值，目标要对应他的三个圆的名义值，只需要选择对齐完成即可。 那这样我们可以看到三个圆建好注白细以后，每个圆是有不同的偏差的啊，这是三个圆建注白细所带来的 一定的误差，那这个误差如果是金针孔的话，他应该是非常小的，那么这种方法就是三个圆最佳礼盒。
55❦暖风与她

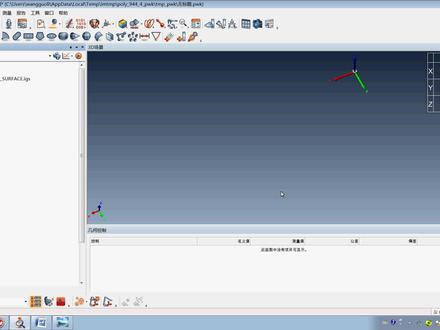

04:23查看AI文稿AI文稿依法传接触标器没有竖膜，那我们在检测空间的过程当中会遇到我们没有 cd 模型，只有一张图纸，图纸上会给我们相应的 轴向以及圆点的位置，那比如说类似的这种情况，图纸上给出我们触发器的轴向和圆点的位置，那么我们要根据图纸要求 确定好是用哪些特征来约束各个轴向以及圆点的位置。那从这个图我们可以看到上面面约束是周巴西的 j 方向 直线，假设这是直线一直线一，从左往右是约束 x 方向， 同样这条直线约束是歪正方向，那么作白系的圆点是由这两条直线分别投影到平面一相交出的这个点构造出的作白系圆点。 那我们现在分析完以后，我们可以通过软件来实现这个功能。在 polos 软件，首先我们选择创建平面特征， 好，我将固定点钩去掉 到金手工店表面， 结束 完毕结束。那接下来检测直线，点击创建直线特征啊，约束平面，我们选择使用平面特征约束到平面一， 检测直线的时候，大家要注意直线是有方向的，他的方向是有起指点，指向中指点，比如我从左往右侧直线一直线二直线的方向就是由左往直点啊，结束直线二， 由后往前翘，在他的方向就是由后往前。直线检测 完毕以后，我们需要将作白系的圆点构造出来啊，我们可以选中直线一直线二，选择创建点特征 方式，从相交指方式二直线创建关闭。那这样我们现在将所有建筑标系的元素已经检测完毕，那我们可以创建十二亿法建筑标系 再对齐，基于特征有个面轴中心点，在这个地方我们可以根据自己的需求啊进行相应的排序，往往有时我们需要将中心点放在前面进行约束 啊，或者是平面轴中心点，平面，我们选择平面一，检测平面一，那平面一约束哪一个方向呢？刚才我们已经看到了他是约束 c 正方向，那么他对应的平面就是正 xy， 同样直线一，我刚才检测的他的方向，我们可以看到从左往右，那么直线一的方向是哪一个轴呢？正 x， 对于原点，我们选择点一，目标自定义，没有偏置这个地方不需要输入相应的数值，直接点击确定。那么这个坐标器我们来看一下就已经创建好了，和我们图纸上 要求是一模一样的啊。 j 正 x 正歪正圆点的位置，这个就是没有竖门的情况下，三二一法兼坐标系。

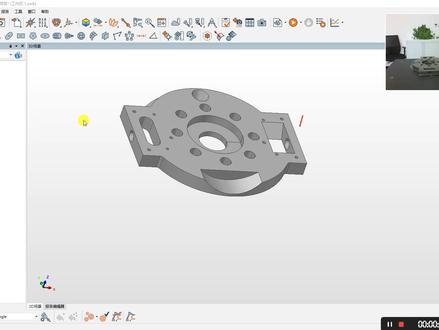

01:52查看AI文稿AI文稿啊，现在我们来看一下用最佳礼盒怎么去迭代建筑表系统。我们首先选元，再送不上标 点选一个两个，三个啊，最少要三个过三个以上，然后现在表四个，然后框选，然后右击探测测量纸。 好，现在我们把这个圆打一下 啊，我们测圆的时候最少要打的点呢？最少最少四点啊，四点的话，然后 不能侧移小段圆弧，我们最好是要接近或大于一百八十度，但是三百六十度是更好的。 老母测完了好看一下啊，现在还没有进入这个季，这边是我们的测量的一个数据，然后这边是数模 啊，就我们选中我们测的四个圆，然后再选对齐。啊， 让你和这俩对象点开始。好，那就可以了。
130测量仪器销售及服务

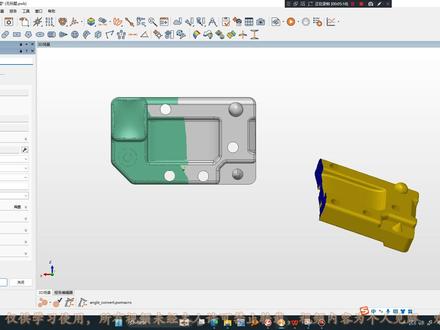

07:02查看AI文稿AI文稿hello， 大家好，今天我们补充一个知识点，就是我们数据对齐下面的对齐组。大家也看到了，我这边做了两个对齐组。 首先我们来了解一下在 party was 里边他做的每一个位移，也就是我们的每一个队旗，他都会 记录到我们的这个目录数下边，目录数下面一般我们激活的就是我们最新的一个，然后他呢以黑体显示，黑体加粗字体显示，然后我们也可以手动的把之前的 对其进行激活，然后激活之后他的所有的测量项都会进行更新。 然后我们通常呢会把 我们的呃相同位移的数据放到同一个对齐组下面，比如说我们这边数据有多个，而且我们导入到软件之导入到软件里面呢之后，他的这个坐标 或者说位置就跟我现在这样摆对齐之后是一样的，那么就可以把他们放到同一个对齐组下面。 那如果他们导进来之后，这个原始的两个数据就不在 一起，然后他们要进行不同的位移，进行不同的位移，那么他们就需要不同的对齐组。然后如果有两个不同的对齐组之后，我们每做的一个， 每做一个新的对齐，比如说在数据二上面做一个新的对齐，那么他这个新的对齐会 应用到所有对齐组的所有数据上面，所以我们有时候会产生一些不必要的，产生一些不必要的这个对齐，然后我们可以把它进行删除， 然后我们了解这些之后，我们呃就用我这个案例重新来做一遍，然后新建导入 c、 a、 d 模型， 导入我们的三角化模型，数据一二，这个可以同时导入，然后 两个组，然后每个文件一组，这个要打勾确定。如果刚刚不打勾的话，不打勾的话，呃，我们先看一下不打勾的，不打勾打开每个文件一组，这个勾去掉确认， 那下面他只有一个对齐组，只有一个对齐组，那么现在他就不可以单独去移动移动模型了，那我们现在就可以把它进行分组导入，分组导入打开每个文件一组，打勾确定， 然后比如说有时候呢，我们呃这个地方不是说两个一起导入，我们分开导也可以，分开导入也可以说明 数据二，那在数据二导入的时候，我们就需要在名称这个位置创建一个新的，创建一个新的对齐， 数据一，数据二，然后这些组一二，然后我们现在可以看一下这些组一，他对应的是我们的数据一， 第七组二对应的是我们数据二，然后我们现在进行呃预对齐，对齐最佳礼盒预对齐点对，然后数据对象这个地方要记得选我们指定的这种数据。一开始 输入进来之后，我刚刚呃在讲这个原理的时候，我提了一句，如果这个有不必要的， 他这个呃对齐放应用到其中一个上面，他会应用到所有的上面，然后呢他也因为这个他会产生一些不必要的位移，位移，所以说我们可以把其中一个删掉进行删除， 然后我们等一下再拆，然后我们再进行对齐，我们进行数据二的对齐，参考对象，数据对象，使劲使劲二开始 好， 现在还是刚刚那句话，就是我们给给数据二做的一个最佳礼盒，我们这个最佳礼盒二我们看一下属性，他的数据对象只有数据二，但是呢数据一也动了，数据一也动了，这个就是说 我这个对齐应用到数据二上面之后，那数据一呢，也会进行移动， 但他这个数据对于对于数据数据一来说，那这个最佳你的参考二，他就是不必要，我们就把他的这个数据一的最佳女孩子参考一激活，激活之后那我们就可以把它进行 删除，编辑删除，这没有必要就可以把它进行删除。然后数据二数据二呢？这个这个一，这个最佳是参考一，那他这个呢也是没有必要的，我们就可以把他也进行删除， 删除之后这个就相当于两个都对齐到我们的数模上，然后后边的所有的 所有的对齐他都会。比如说我们做到数据一上面，他会自动应用到我们数据二上面，就是后边的就相当于是同步的进行一个操作。比如说我们用这种 最佳，你回到特征三个面，抽取测量值，然后右键对齐最佳你的测量对象，然后这 最佳你的测量对象，这个就没有分，呃，是针对于哪个数据，他们就是同时的，同时的两个数据都会进行移动。 好，呃，我们今天就将先到这里，欢迎评论交流，谢谢。
49#李德政—3D
01:03查看AI文稿AI文稿啊，菲菲尼说那个测弓箭的时候数模里的坐标系需要将数模里的坐标系调整到弓箭上再进行建坐标吗？这个是不一定的啊，那么有的时候的话，这个数模的坐标系是在弓箭以外的啊，那么弓箭以外的时候我们可以用 用别的方法，那么如果说他们要求，要求这个坐标系确实需要在弓箭以外的，那么比如说有些航空航天上面的啊，飞机上面的。 呃，当时我去了一家那个，呃，飞机的一个客户那边啊，上飞机的客户他们的坐标系，整个飞机上面就有一个坐标系啊， 那么上面每一个工，每一个零件的话都是用那一个坐标系，很多零件的坐标系都是在模型以外，那么这个时候我们这个坐标系就不能去移到这个模型上 上面来进行一个测量的啊，那么那这时候我们去怎么办呢？我们这边就要用迭代法去建坐标系，那么这个在我的高级课程里面讲到啊这块内容啊。
04:59查看AI文稿AI文稿好，今天我们来看一下最佳礼盒数据至数据对象，这个应用呢，主要是我们扫描过程中一次性扫不完，扫不完的情况下，然后两组或者两组以上数据进行合并， 然后导入的时候，我们要勾选这个，每个文件一组确定。哎，今天我准备了一个比较新奇的模型，他是一个财神，财神爷， 然后我们话话不多说，直接进入正题，这个最佳礼盒数据是数据对象，点开，点开之后，首先一样的，跟我们最佳礼盒参考一样的，要首先进行预对齐，预对齐打勾数据，对齐数据对象就是我们 要动的一个，要动的一个，比如说我们的一号对到我们的三号上面去， 一号就在上面三是固定的，然后一是去做运动的，然后点击开始一样的也是要通过点对选三组点， 然后点击鼠标右键 或者点击这个对勾看现在头跟身体部分就已经合起来了，然后我们继续，现在还有一个， 现在是一对到了三上面，所以对齐组里面一下面有一个最佳礼盒，这数据一，但三他是没有的，这个我们这是一的对齐，然后我们来看一下这个二，二跟三 使用点对对齐，对齐数据对象二，然后固定的三点击开始， 然后点击这个，这个是三组，三组三组数据对齐， 那么如果你看现在第二组，他下面也有一个最佳女孩子数据二，然后刚刚是相当于是我们的乐队旗，如果要进行 最佳礼盒的话，三组数据最佳礼盒，如果是两组数据呢？那我们就把这个点对于这些去掉产量比例改成一比一，这些数据的效还是跟刚刚一样，选一的其他数据，两组数据就这么操作，然后点击开始是最佳礼盒， 这个比较简单，跟我们这个是一样的操作方式，把这个勾去掉啊，然后去选择就可以。 那么这现在是三组数据，三组数据的话，我们就要用到这个全局优化对齐这三组数据同时进行，嗯，最佳礼盒，然后数据对象全部最大距离可以改小一点，嗯，长按比例语音点击开始， 现在看每一个对齐图下面都一个有，都有一个全局优化，现在我们就对齐完成了。 那么如果这个雕塑现在对齐之后，想要把它合成一个完整的模型，那我们需要把第这三组数据选中，选中之后在工具数据对象里面创建三角化模型，然后 呃，这个保持默认，保持默认，然后点击创建 好。现在我们之前原原数据，原对象一二三三个数据，三个数据合并完成之后只剩下一个网格一，那我们现在把这个网格一输出，哎，就可以 作为三 d 打印数据啊，或者是我们的分析数据都可以，这个就是我们对齐之后合并完成的一个完整的扫描数据。
85#李德政—3D
01:31查看AI文稿AI文稿常规设置，当我们安装完软件之后，第一步要做的就是导入许可证文件，我们打开软件之后选择许可证管理，这时候我们将加密狗插入到电脑中，电脑会自动识别加密狗的应锁 id 号， 这时候我们只需要输入厂家发给我们的许可证文件，输入到电脑内即可使用。选择输入，选择许可证，选择打开， 这时候我们选择关闭，我们也可以进入工具选项，对软件进行一些其他的常规设置。首先我们可以设置软件的默认长度单位和一些临时文件 的储存路径，尽量呢不要用 c 盘，不要占用 c 盘的空间，在插件里边我们可以选择我们关节 b 的连接插件选择应用， 我们也可以对软件的语言进行设置 相应的字符，如果说与此视频中的字符不一致，可以在其他的电脑中拷贝一下字体重新安装，或者说像我们的工程师索要字体的安装包。

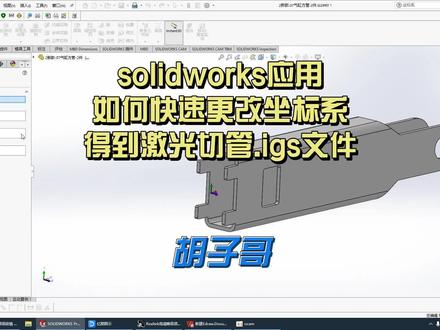

14:34查看AI文稿AI文稿好，大家好啊。呃今天来讲一讲这个我们在日常的激光切管加工过程当中经常会遇见的一个问题，就是说如何去更改呃零件的坐标性这个问题啊。嗯 网上呢，网上的一般的教程是让我们会走一一长串的整个这个啊，更改关于更改坐标系一长串的这个呃步骤。但是我们实际激光啊接管加工过程当中呢，其实用不着这么复杂，复杂 就是只需要从这个步骤到这边就可以了，这个步骤就可以了。这是什么意思呢？你只要因为什么呢？客户他一般拿过来的这个部件啊，过来加工的啊， 五克斯的零部件，呃零件的话他肯定可能是从整个装备体里面直接把保存成呃零件，或者是从这个呃一个大的结构件结构焊件里面去呃呃另存为这个实体的一个 零件，那么他的这个坐标系呢？是用用了一个很原始的一个坐标系啊，他不是利于不利于就是我们激光嗯切管加工的时候啊，排量系统进行排建 啊，那么这个时候我们就必须要更改坐标系，那么我们我一般呢建议是从直接走步骤一就可以了，当然的话呢啊有些可能会要用到这个呃这个零件要做一些其他的用途，但是必须要更改一个新的坐标系， 那么这个时候呢啊我们就走这个步骤二，步骤二啊步骤二，那么到了步骤二以后呢，这条通路走完以后其实也还还是可以导出来导到这边来用于这个激光切割加工啊，做这个 igs 的这个格式的文件， 那么啊至于怎么做这个新建的坐标系呢？那这一块呢？我分啊，放到这个第三部分进行讲解。那么首先第一部分啊，就是最简单的贾定书，我们从这个地方开始出发啊，我们从这个地方开始出发第一部分啊，啊，我们已经有了一个这个啊，新建 的参考坐标系和原始坐坐坐标系包含在一起的一个零部件啊零件。那么我们怎么样去导出一个 x 呃文件呢？这个地方是需要注意的一个注意点，就是说我们只要在这个导出的选项里面做一个设置就可以了，那比如说我来演示一下啊啊， 这个呢，就是说我们已经做好了一个，呃，新建的一个坐标系啊，这个坐标系呢，往一轴的这个方向是跟这个管材的这个呃长度的这个方向是一致的啊，这个是符合这个激光切割啊排量软件这里面的一个要求。 那么至于其他的两个坐标坐标轴其实是没有关系啊，没有关系，那么我们已经有了这个新建的这个坐标型号了。怎么办？我们只要在这个打开这个选项啊，打开这个选项， 在导出导出这里面，你看这边有 ig， yes， 这个啊，我们选择这个格式文件，那么 在这个默认的这个输出坐标系里面呢？啊，不要选这个默认啊啊，让我们要选这个我们新建的这个坐标系一啊，你新建的这个坐标系一，然后确认， 那就说这个坐标系一是我们新建的后期添加的一个参考坐标系啊，和后期添加的一个参考坐标系。如果这个这个坐标系看不到，那怎么办呢？在这个小眼睛这边啊，隐藏上写着项目这边你要把这个关于坐标系打开 啊，甚至可以把这个圆点也可以打开啊，这样的话就可以看到啊，可以看到。好，这是讲的这个啊，那当然，这个我还没还没走呢啊，呃，然后另存为另存，为什么呢？然后你在这边选选一个 izs i g s， 就是这个 ig s。 好，然后点击保存啊，点击保存，比如说我妈 还是用这个秘密啊， igs 保证这个保证完了，那么这个时候这个文件点 rgs 的这个文件就可以导到这个排列系统里面进行排量了啊，排列系统是可以识别的，哎，那么好，这是一个 另外一个，就说我们讲的这个步骤二，步骤二是什么呢？就是从刚刚我们既包含原始坐标系，又包含这个新建参考坐标系的这个零件中间，那么我们干嘛呢？我们要在这个保存的时候保存成什么呢 啊？两个注意点，第一个是也是跟这个一样，我们要设置一下啊，保存的坐标是要输入的，输出的坐标系是新的，这个我们自己新做的这个坐标系设置方法是一样的啊。另外一个呢，就是说我们保存 完成这个，呃，要保存成一个实体，用这个 part sorry 的啊，点这个，呃，叉叉 t 文件啊，去保存，要保存成一个实体，然后呢把这个保存成的这个实体呢， 再次进行打开，打开成一个，打开并且识别识别成一个新的啊，没有命名的一个，但是用于基于这个新建的这个坐标系的啊一个零件，然后再把这个没有命名的这个 新的坐标系的这个零件，然后给他命名保存成一个只包含有这个新坐标系的这个零件， 然后基于这个新的这个做作系列这个零件的话，那么我们可以做两部操作，第一步呢，可以直接导出，导出成这个 igs 零件，对吧？那么这样的话可以用于这个排量，还有另外一个用途呢，就是让你可以用于其他的一个加， 或者说其他的一个就是设计识别等等，对吧？那我们这一步呢也来操作一下， 就比如说我们现在这个也是一样，我们现在已经把这个新的组合器给 ok 搞定了，那么接下来怎么样呢？接下来我们也要呃，设置一下，也是在这个选项里面，还是在这个导出， 导出什么呢？我们这边要这个勾选一个这个拍摄 son， 拍摄 son 就注意输出的这个坐标系啊，我们还是要选择这个我们自己新建的这个坐标系音，好， ok， 确认， 确认以后呢，那么我们这样开始另存为，另存为什么呢？另存为，那我们这个时候也要注意的另存为的格式是这个二算的点查查框 t 或者查岗币啊，我们就选这个，当然， 当然你也可以在这个地方啊选项里面再次确认一下，好，是不是这个做的细音啊？ ok， 是的啊，没关系， ok， 确认就行了，那这个时候呢，那我们就直接保存，保存还是保存在桌面啊？ 好，完成了桌面以后呢，我们会看到这么一个文件夹啊，这么一个文件啊，啊，就是你看啊，是一个点插缸 t 的一个文件，那么这个时候呢，我们双击好，他说是要整的吗？是 啊，我们点进去，这个时候呢，他是输入诊断，我们打勾是特征识别吗？啊？是我们要特征识别，您看刚刚输入的是一个实体，对吧？啊？这个时候呢，开始他要识别识别是什么呢？你可以把这个体积拔毛什么都勾选上啊。呃，标准的这个特征啊，或者说你可以选这个 特征也可以啊。呃，一般的话默认什么都不用改，然后点击这个，下一步好，他就开始自动识别圆角经拉伸特征等等一切特征啊。好，识别完成之后呢，那么之后我们打勾 打勾，那么这个时候呢，他就自动生成一个你看没有命名的一个心灵剑，没有命名的一个心灵剑， 但是呢这个时候他的这个显示方式啊，我们可以把它调一下啊，给他带边线上色啊这么一个模式。你看啊，这个时候呢他的整个这个坐标系就完全跟我们这个一致了，你看 华爱是跟这个，呃盐管材生长的方向是一致的，然后 x 轴是这个华爱，呃，这就是这个啊，跟原始啊原始的这个零件我们来打开看一下啊，原始这个零件我们打开看一下， 那原始的这个零件 x 轴是也这个，呃管在生产方向啊，对吧？ y 轴是这个在上下，那管在这个宽度方向，那么新建的这个零件是什么呢？新建的，呃， 我们刚刚识别出来的这个零件就是跟我们的坐标系新建的坐标系是一致的， y 的这个 y 轴的方向是跟这个管材的生长方向是一致的， c 轴方向是在这个零件的这个宽度方向，对吧？那么好，我们把这个零件 要保存一下，保存成什么呢？保存成这个，比如说，哎，我们给他命名一下三，对吧？好， ok， 还是保存成这个，呃，怕成绩啊？ ok， 保存，那么这个时候 就 ok 了，这个零件就不算了，我们可以看一下啊，啊，这个零件，这个零件的话，这个零件基于这个零件的话，一 我们可以也可以用这个零件来导出啊，成为另存为啊， i x 格式，那就另存为 i x 格式过过程当中就不需要在这个坐标系这个设置了，那么因为它使用的是我们已经修改好的这个坐标系， 那么还有另外一个用途呢？就是作为其他的一个设计啊，直用啊，就是走到这一步啊，两个用途，那么好，我们来看一看啊，接下来我们来看一看这个 怎么来新建一个坐标系呢？怎么来新建一个坐标系呢？我们来看一下啊？啊？ ok， 我们先把这些之前做的这个都给他关掉啊， 都给他关掉， 然后我们把这个还是用这个打开啊，打开，我们把这个给他打开，这个里面已经有坐标系了啊，那没关系，我们给他这个，给他给他擦掉 啊，给他直接删掉，直接删掉，删除完我直接给他删除，我们重新从头做一遍。 ok， 那原来的这个坐标系是这样的，这个方向是 x 轴，那么呃，这个方向是这个 y 轴， 那么我们设计需要这个激光加工的时候呢？一般是啊，管材的这个生长方向是挖一轴，那么也就是说我们要把挖一轴定义到这个方面去，对吧？首先我们确认一下啊，这个官越坐标系没打开啊，打开了，然后圆点也没打开啊，圆点也可以打开啊，也可以不打开啊， 因为什么呢？嗯，现在在这个案例中间，呃，圆点我们是可以用的上的啊，但是有的时候啊，他有可能整个这个零件，他的这个圆点 根本不在这个零件中间啊，不在这个零件可能是在零件外边，是吧？然后他的这个整个坐标系统啊，是很乱的，那么这个时候不打开也罢啊，不打开也罢，那么 ok， 我们现在打开了 以后呢？我们要干嘛？我们要去新建一个坐标系，在哪里呢？在这个特征下，我们可以看一下参考坐标系啊，参考几何几，我们可以 点击一下这个作品。那么针对这个的话，我们现在这个，呃现有的这个零件的话啊，形状是非常非常好， 好，好在什么地方呢？他没有一什么斜角，对吧？如果是他光光是这两边都是斜角或者圆角的话，那你这个时候你得画一个呃，参考的一些草图 啊，通过画出参考的这个草图来确定啊，这个坐标轴啊，比如说像我们现在的话，不需要， 为什么呢？比如说我们这个，呃，原点，原点你可以不选择啊，在这个中间呢，过程当中你可以原理不选择，不选择直接生成的话，就是他默认的是使用原来这个原点。 好，那么我们也可以选择一号， ok， 选择这个圆点，好吧。啊？原点是这个圆点，那么利用他原来原点，那 x 轴是什么呢？ x， 呃，我们先定一个挖一轴啊，挖一轴，我们现在确认最重要的一个挖一轴是这个生产方向， ok， 挖一轴，那么我们再确 进一个 x 轴， x 轴， x 轴的话，我们可以选择哎这个方向， x 轴，对吧？呃，那我们可以看一下往外轴是这样子的，那我们也可以来反转一下，反转一下方向， 包括这个地方也可以反转一下方向，对吧？那么这个时候就，哎，很好了，也就是说，哎，呃， y 轴是， y 轴是这个地方，好， ok， 然后 x 轴是这个地方， c 装是这个地方， 当然你可以翻转方向啊，翻转方向都可以的，没，没有关系，没有关系啊，最重要的是这个挖一轴一定要是沿着这个管路的管材的这个生长方向去做就 ok 了，好吧， 然后那我们这样选择好了以后呢？ c 轴，它是这个，呃，基于你 x 轴 y 轴确认好的一个方向以后，它自动会生成的啊，自动会生成的，那么 ok， 好确认。哎，那这个时候就非常好来 x 轴啊，对吧？呃，我 i 轴 c 轴就已经确认好了，那这个的话就是一个坐标系的一个建立的方式，已经这个坐标系已经建立好了，建立好的话就是 你已经得到了一个包含有这个新建坐标盘，新的这个参考坐标系的一个呃，零件，那么我们可以直接点击一下保存就 ok 了啊，保存就 ok 了，那么干嘛呢？ 接下来的话就是说啊，就是我们可以做步骤一啊，直接去导出 igs 格式文件啊，注意这个设置好这个导出的这个坐标系， 然后也可以做这个步骤二，去得到一个含有只含有这个星座标系的啊，一个零件啊，要么你用于这个导出 ijs， 还有激光加这个加工，要么去用于其他用途，对吧？好，那么整个的话就是，呃，这个步骤的话 就是有这么多步骤，反正可以这样的话，整张这个图的话，我建议就是大家如果说新手的话可以这个截图保存或者说收藏一下这个视频啊，大家就是以备不时之需啊，可以去看一看，对吧？好， 就到这里啊，谢谢，拜拜，保留吧。
