多个光纤收发器串联安装图解

弱电人必看光纤收发器机箱连接组网方案，摄像头通过网线连接远端的一光一电光纤收发器，再通过光纤将信号 远距离传输到机架式收发器上，再通过网线连接机房核心交换机，交换机连接硬盘录像机，录像机输出到监控显示屏。

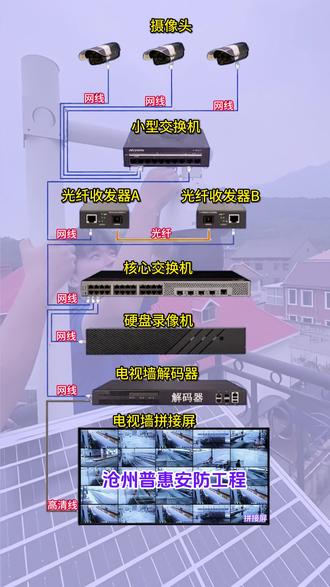

监控连接小型交换机，再通过光纤设备进行数据的传输，最终到达核心交换机硬盘录像机通过网线进行连接，添加监控的点位，电视墙解码器进行配置，最终拼接屏进行显示画面。

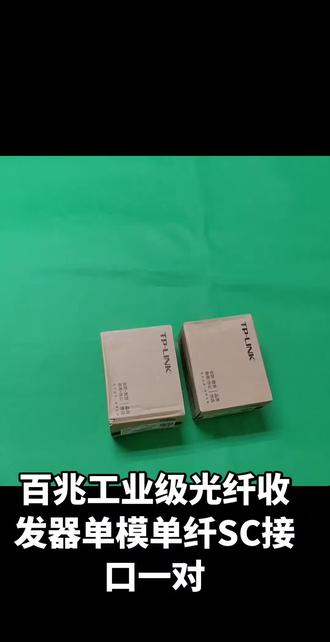

大家好，这里给大家展示的是 tplink 工业级百兆大母单线光纤收盘器，型号是 t 二杠 f c 幺幺 a 工业级和 t 二杠 f c 幺幺幺 b 工业级。 它是专为工业环境设计的一款百兆大母单线光纤收盘器，采用波分复用技术，通过一根大母光纤实现双向数据传输，最远传输距离可以达到二十公里。 产品具备有工业级窗温、宽温工作特性，工作温度范围零下四十到正七十五摄氏度，适用于严苛的户外环境与工业场景，为小区、企业、厂矿、公路等提供稳定可靠的光纤解决方案。 产品最终的标准 i e 八零二点三三二三一五接口配置都是一个一百兆的 s c 光纤接口，也就是大方口一个十一百兆自适应的路由器。四五电口 传输戒指。网线是超五类级上网线光纤采用的是单模光纤产品的电源接口，支持五伏零点六安，随机附带有电源适配器，尺寸九十四点五乘七十三乘以二十七毫米。 设备都有光口网口，还有电口，光口网口、电源指示灯。 网线传输在一百米以内，超过一百米要用光纤单模光纤模件四线桥抗干扰损耗力， 单模单纤可以 a b 端搭配使用， a 的 发送对 b 的 接收， a 的 接收对 b 的 发送，不分复用技术发送，接收波长不同，从而实现一条光线上同时发送和接收。 产品的平均发射功率是负十四到七 d b 负七 d b m 接收灵敏度是负三十二 d b m。 产品的包装清单，收发器、主机、电源设备器、五伏零点六安国标两个片插头说明书保修卡合格证。这款产品全国联保三年， a b 端两者波长互补，组成一对之后，可以在一根光线上同时发送和接收，位置可以互换，实现单线双向通信，传输距离最远二十公里，工作温度零下四十到正七十五摄氏度。 s c 接口用于连接单模的光线网状，网口支持自适应，可用于连接交换机、路由器或者终端设备。 产品特点，工艺及可考性宽门设计，确保在极端极端的昏昏度环境下稳定运行，适用于户外场况以及恶劣环境。然后拨分复印技术，一根光纤同时发送接收，节省光纤资源， 即插即用，无需复杂配置。通电后自动建立连接指示灯，实时展示链路状态，安装维护简便。 这款产品广泛用于需要远距离、高可靠光纤传输的工业与商业环境。用于自动化、场控车间、 plc 控制系统等工业网络延伸、智能交通、公路监控、隧道通行 信号灯控制系统。园区网络、小区宽带接入、企业办公楼、校园网络、光纤大楼安防监控、视频监控点位的光纤回传，保障高清视频流畅传输。户外通信、电力、水电、水利、油田等户外实时的网络覆盖。 这一对产品呢，是百兆一光一电大牡丹线 s c 同系列产品我们还有千兆款， 型号是 t l 杠 f c 三幺 a 杠零工业级和 t l 杠 f c 三幺 b 杠零工业级。千兆一光一电大牡丹线 s c 接口 以上是桌面式设计，当然也可以用我司十四号光纤收发器统一集中供电，如果您需要 d i n 导轨款，可以参考我司导轨式 光纤收发器。 t r 杠 f c 幺幺 a 工业级百兆一光一电 s c 接口 t r 杠 f c 幺幺 b 工业级百兆一光一电 s c 接口 b 短 t r 杠 f c 幺四电单模单线 s c 接口 千兆款，还有 t r 杠 mc 三幺 a 杠二零 t r 杠 mc 三幺 b 杠二零工业级，都是传输二十公里款导轨款，注意一下，它是不带电源的，支持九点六到六十伏宽电压输入。

光纤收发器常见的应用方式主要包括以下几种，一、传统点对点连接在中小型远距离网络中，常采用一对一连接模式，例如前端部署一光一电或一光多电设备，后端对应使用一光一电收发器。 这种方式结构简单，适用于光纤资源充足、节点独立的场景。二、机驾驶集中部署机驾驶光纤收发器采用模块化设计，支持双电源备份，可同时插入多个不同类型的光收发模块， 各模块既能独立工作，也可携同运行，并提供网络诊断功能。所有模块支持热插拔，便于维护与扩展， 适合机房等集中化管理场景。三、集联型连接在光纤辐射困难的区域，可采用集联方式，通过一条光纤串联多台光纤交换机，每台交换机下再接网络交换机。该方式节约光纤资源，但存在单点故障风险， 中间任意节点故障会影响后续所有线路，常用于高速公路改造等布线受限的项目。 四、汇聚型连接在小型网络监控等场景中，常采用多对一汇聚模式，也称为光纤汇聚交换机。 机房端通过多光口设备，如四光一电、八光一电，直接连接前端多个节点，再经千兆电口接入 n、 v 二等设备。这种方式节省了机房端的网络交换机，简化了拓扑结构。五、 还网型，融于架构还网型光纤收发器用于构建融于以太网，还提升网络可能性与容错能力，当某一链路中断时， 数据可言，备用路径传输，保障业务不中断。该方式适用于对网络稳定性要求较高的场景，如政府、金融等关键领域， 每种应用方式各有其适用场景，在实际组网中需结合光纤资源、网络规模及可信要求进行合理选择。

光纤收发器和我们的 v o i t 模块结合能够组成小全光网络吗？今天这期视频是一个合集， 从炼录以及说到测试结果统一的就在这条视频里边了，大家可以耐心的看一下。首先今天的主角的话就是咱们的光纤收发器，这个呢我拿的是一光四电的啊，供电之后 v o i t 模块呢接入到这个 s f p 的 光口里边，然后下面呢就可以去连接分光器了， 这个呢因为我的模块是一分十六的，所以我下面直接接了一个一分十六的这个分光器啊，分光器下边大家可以看一下，直接就是通过我们的 f 一， 然后这个 f 一 呢是光纤口径，然后呢网口供电给摄像头就行了，这个呢直接是亮绿灯的啊，这个一条视频带你看一下， 大家可以看一下，这个呢他是直接就是我用网线然后直接连接到了电脑，这个是海康的一个后台，相信做监控的朋友们是知道的，他的在线设备直接是一，大家可以看一下，这个是没有通电的啊，这个没有，因为他不是海康的，他是其他品牌的，所以我就没有弄，然后直接就是一台， 不过这个 id 什么的我在后台没有设置，大家可以在控制面板里边什么的去进行设置一下就行了，刚才呢就是一些测试结果和链路的一些连接了，大家还有什么不明白的话，欢迎私我，我来给你们解答，或者打在评论区都可以哦，更多的高级设备呢也等你来解锁关注我。

某大棚五十六个监控点位，每个点位都有立杆，间隔距都大于一百米。采用环网方案，线路分两个环去走线，一条线路从机房经过一号、二号、三号回到机房， 另一条线路从机房到四号经过五号、六号、七号回到机房。设备可以选择环网收发器，成本低，后续好维护。中间任意一点位故障，不影响其他点位信号传输。

远端的摄像头通过网线连接到两光四电收发器，每个点位之间只需要布置一根光纤线。二光四电串联，两光两电结尾用一光一电中心机房用一光一电收发器网口连接硬盘录像机。

当这个光纤收发器加上这个模块，它就能组成一个小全光网络，你敢相信吗？今天呢我们一起来看一下如何实现的。首先这个呢就是刚才手里边拿的光纤收发器，然后它呢是需要单独的接电源，这个呢就是我们的 v o h 模块，直接接入到它的 s f p 的 光口上， 然后下面呢去连接分光器，这个呢是 v o t 十六的分光器，然后出来了两根线，因为正常的光纤的话，它是没有办法直接去接入这个摄像头的， 所以的话中间呢用了一个相当于连接的一个呃产品，这个呢是我们的 f 一， 它相当于是光纤口径，然后 呃网口和供电给摄像头就可以了，大家可以看到两个都是亮绿灯的啊，收发器， v i t 模块，分光器， 然后 f 一 到摄像头，刚才呢就是链路的连接，大家也都看到了，我们的 f 一 的灯是亮绿灯的，也代表说它是已经注册上了，但是具体有没有注册上呢？我们下期视频来揭晓答案。

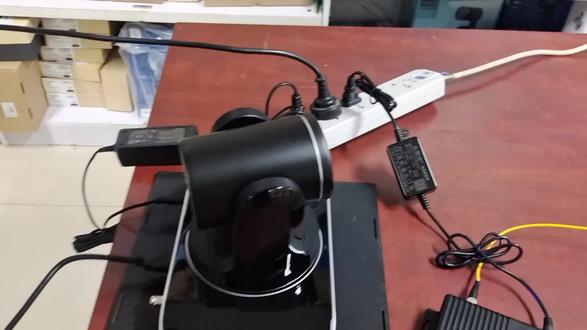

在前不久，我们刚讲过用网线或者是用无线来传输 hdmi 高清视频信号，今天我们来看一下如何用光纤来传输 hdmi 信号。 还记得这一套设备吗？只要把发射端接到电脑视频接口上，再把接收端连接到显示器接口上，中间用一根或者两根光纤跳线将两个设备连起来，就能轻松实现用光纤传输二十公里以内距离的 hdmi 或者 dvi 高清视频信号 可以通过一条光纤传输，有的必须通过两星光纤传输，外观可以做成迷你接头，也可以做成像这种方盒的样子。 如果愿意，我们可以通过一星光纤传输两路视频信号和两组音频信号，一个正向传输，一个反向传输。 我们把投屏器接到音视频收发器的一端视频输入口上，投屏器的内容将沿着光纤线传输到设备的另一端输出口，并显示在对面的显示器上。 同样，这边的摄像机图像和声音也可以通过光端机上的 hdmi 接口和音频接口传输到另一边的显示器上或者音响上。 如果需要，我们可以把 usb 口和串口加进去。这里说的 usb 口不仅仅可以用来接键盘、鼠标，而且还能读写 u 盘和访问控制 usb 会议摄像机。 我们只要把 u 盘、无线鼠标接收器、 usb 摄像机插在设备的 usb 接口上，连上光纤，再把设备的另外一端 u 口与电脑的 usb 口连接， 就可以轻松访问二十公里以内的 usb 摄像机，或者用鼠标操作二十公里以内的电脑、主机等相关设备。用双 usb 线把电脑和设备连接起来， 光纤传输画面无延时， u 盘访问读写流畅不卡顿， 再多加几录音频或者视频双向传输，也照样运行稳定流畅。

多光多电收发器手拉手连接方案，每个收发器的电口用于连接本地摄像头。将第一个一光一电收发器的弊端通过光纤连接到第二个二光八电收发器的 a 端， 第二个收发器的弊端再连接到第三个收发器的 a 端，第三个收发器的弊端连接到一光一电收发器的 a 端，最后连接到机房的设备，形成一条完整链路。

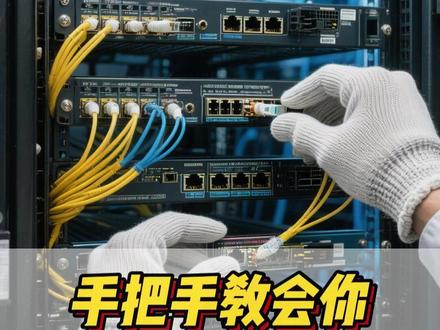

手把手教你搭建光纤监控网。一、前端镜头对接光电转换器，完成电转光。二、多路光纤归集到机柜式汇聚端。三、上行列路打通核心交换机。四、数据写入存储中，输视频信号，即刻点亮监视器。
