2.5次元投影测量仪教程校准
粉丝461获赞1069
相关视频

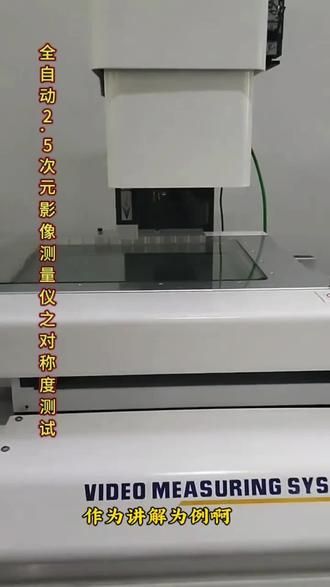

04:00查看AI文稿AI文稿二点五次元，呃，作为讲解为例啊，呃，当前我手上有一个这样的产品，呃，比如这个这个面，这个面作为这个面与这个面，这两个要素的中分线作为 a 级准，要算得这个也就这个槽的 这个线一跟这个线二，他们与 a 级准他们之间的一个对称关系。 ok， 那 么我们直接通过软件来进行详细讲解。 ok， 我 们先把这个产品放置在这个工作台面上， ok， 在 这个工作台面上已经呈现出这个产品的一个轮廓，轮廓在二点五次元上面，其实呈现的这个平面，平面的轮廓 啊，我们先对它进行一个调教，调节清晰啊， ok， 我 们先找到这个基本，基本的那个要素一，要素一啊，这个缺，这是两个缺口。要素二，我们先把这个要素先给它测出来， 先把要素吃出来。当前如果需要编程序的话，前提条件是先建立坐标，先建立坐标，然后再去做这个对应的动作计算。 ok， 我 这边就程序就不单独讲解，可以看我的 前期的视频，上几期的视频。 ok， 我 们测出来这两个 要素，这两个要素，选择这两个要素，找到这个构造直线，哎，也就是找到他们的中分线，这个中分线就是我们说的 ag 准， ag 准， ok， 然后我们再去 测量这个线一，我们可以适当的开点表面灯， 这个灯光可以根据自己的实际情况来进行一个打开啊，你也打开， ok， 要选择这一条线，这条线， ok， 因为这个产品毛刺比较深，我们可以采用手动的方式，手动点取点的方式， 这两线， ok， 在， 呃，很多软件里面只需要得到这个线与这个线以及这个中分线三条线，呃，就可以得到这个对应度啊。 但是在我们这款软件里面，呃，它的处理方式不一样，它的处理方式是，首先第一个找到这个，我们已知找到两条线的 a 准，是吧？然后还要找到这两条线，这两条线的中分线， 这两条线的中分线，也就是用用对准法。 ok， 然后在这个非基准元素上面右击，右击这个公差里面会有一个对称度，一个对称度。 ok， 我们在选择基准元素啊，刚才我们的基准元素是 l 三 l 三，然后我们输入我们的公差对应度的公差零点零五，点击计算，那么得到这个零点零一一五这个数值就是我们的对称度，就是我们的对称度， 但这个只是单独的一个对称度计算，单独的一个对称度计算，如果需要编入程序的话，首先第一个也需要对这个 坐标啊，建立坐标啊，建立坐标之后，然后再去计算这个帧数，那么就可以从那个编辑之后一段比较完美的程序。好，本期视频完毕，谢谢您的观看。
12流星【检测仪器】
00:55查看AI文稿AI文稿自动变倍镜头校正，然后我们先对焦清晰，对焦清晰以后右击，在软件这各倍率下校正 好，我们对准这个圆双击，然后它会自动校四个角的圆，然后自动变到一倍，然后再双击， 然后分别他从零点七倍到四点五倍，每一个都会测一下， 我们就注意调整一下，一个是这个清晰度的上下对焦，还有一个就是光的亮度，呃，适当调整一下，然后再双击就可以了，直到最后校正完四点五倍。
05:27查看AI文稿AI文稿哈喽，大家好啊，跟着廖公每天学习一个测量小技巧。这节课我们还是继续学习这台万豪品牌的手动影像测量仪 vms 杠三零二零 g 的 一个操作视频。这节课就主要讲一下构造如何来构造线。首先我们还是以这一块教学片为例，把它放在工作台上去， 我们现在开始操作。首先我们要讲一下这个勾勒线必须要有两个以上的元素才可以构造，还是按照惯例，我们去先画几条元素出来， 你看，你说我点点，好吧，随便你说我点两个点，点一和点二画出来，然后画两条线，一样的随便画两条圆，画两个，然后五画一个， 然后你看我现在画了两个点，两条线，两个圆，两个弧。我们现在如何来使用构造来构造这个线呢？ 你看正所谓两点成一线嘛，所以我们此时你说我要两个点固定一条线，我们把点一和点二选中，然后这里点一个构造线，点一下它，你看 他此时会弹出两个选项，第一个是对称的两个人点的中心点，第二个就是连接法，就是把两个点连成一条线，你也可以同时选中两种方法，让它全部都出来啊。比如我们选对称的，选对称，你看 确定，你看这个时候这里线三就出来了对称，你看这里有数据的，这是两个点勾搭成一条线，然后两条线，如果勾搭一条线呢？我们还是按照惯例选中，选线一和线二点勾搭线，你看此时他会弹出一二三四这几种方法让你去选择，你看 你可以选这个中心的一个线，你可以选择以这条线为中心的第二条线，你看两条线可以选，你也可以两个一起选中，当两个都变为红色的情况下，你都可以选中，你说你选这条线，你确定你看对称的线就出来了，你看线色就出来了。 然后第三种两个圆来如何构造呢？还是一样的，按照 ctrl 键把这圆一和圆二一起选中，然后点构造一个线， 此时你看他会有默认是以中心距连成一条线，你可以下面一条线连成，也可以交叉的连成，所以有一种两种、三种、四种、五种、六种，六种方案让你去选择中心点，也可以选，你看都可以，你看你要哪个就选哪一个要的。比如说你 两个圆的中心连成一条线，点确定，你看此时的线就出来了，两个圆构成了一构成了一条线，然后两个弧也是一样的，我们选中弧一和弧二，选择构造线， 那它会默认把两个弧的一个嗯圆心给他连成一条线，这个只有一种方法，然后这个是最基本的一个连法。然后比如说你想用点一和线一来连成一条线，怎么连？选中点一和线一，然后点构造线， 此时他也会弹出几种让你去选择，你要哪个就选哪一个，比如说你要这条线中心线来选中，这是线齐平行的一个，一个点就出来了。然后如果用点一和那个圆一怎么去构造也是一样的，选中点一和圆一，选择构造线， 此时他也会有三种方式让你去选择你选中心的点确定。还有别说用点一 和弧一怎么去构造也是一样，选中这个构造线，选中它，它会默认的把这两条线连接起来，然后你也可以用线一和圆一点构造，你看它也会去 构造你要的线，你想要就选哪一个确定，然后你也可以用圆一和弧一两个一起选中，然后构造一个线，它也会圆一和弧一，它默认就会是两个一个两个圆的中心距合成一个线，也可以用线线一和弧一来构造 多种构造方式，你也可以选，嗯，超过超过两个点，比如说你点三个点，我点点点一，线一圆一，我把三个一起选中，我来构造一个看一下，你看 此时他也会出现三种组合方式，你要哪只就选哪一个，也可以去组合，比如说我选第一种，你看他又会弹出让你去选择，你看继续选，也是一样的，这是线一和无一的，比如说我用圆一，无一， 线一，我们三个怎么去选一样的？选中他，然后点勾在一个线，你看他也会弹出一个组合来让你去选择他，你看 综上所述，这一个几种方法，其实你都可以任意去组合它，比如说你点和线呢，线和圆呢？圆和弧啊，然后点线圆，弧啊，点线圆呢几个去把它选中，然后一点构造你要的一个线就可以了。 以上啊，就是这个构造线的几种测量方法，不知道大家有没有看明白，如果大家有不明白的地方，也可以在评论区留言啊，或者私信我都可以，我会抽出时间一一的为大家做出解答，好吧，谢谢大家。
54东莞利鼎仪器廖工

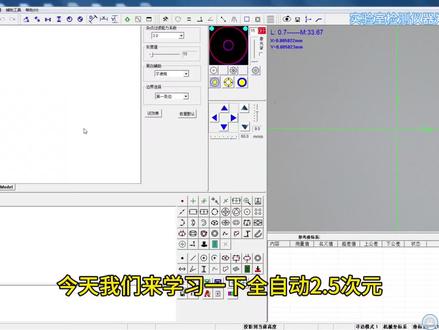

00:40查看AI文稿AI文稿今天我们来学习一下全自动二点五次元影像测量仪像素校正，我们先找到校正片上的标准元，第一步，把元放在十字线的左上方，鼠标右击选择像素校正，鼠标在圆中心左击一下。第二步，把元移动到右上方，鼠标在圆心左击一下。 第三步，把圆移到右下方，在圆心在左击。第四步，把圆移动到左下方，鼠标在圆心左击跳出，保存像素校正，输入名称是仪器镜头上的倍率，点击确定。点击式，点击确定。 最后点击这个圆，测量直径出来十一点三九九六毫米，这个圆是一点四毫米的，精度没问题，校正数据准确，可以开始测量弓箭了。
398实验室检测仪器郑先生
01:09查看AI文稿AI文稿首先关于这个软件的话，就是他的跟那些软件一样的，使用的时候也是首先点相的校正，这个校正处理点了，然后三元，三元的话他的销证顺应是上中下。好，我们现在来示范一下，找个干，作为比较干净的人 就比较干净夹这个圆啊，差不多这样子，你看，然后把鼠标放在这里面，点一下左键，好，然后再把这里接过来，移到中间这个圆这里来， 然后再点下左键。啊，这这一个人 啊再点一下左键，点完那个记得这时候一定要再点一下右键，随便这边点右键，这样他信息 出来，你点确定，确定完了，然后还要进行保存，保存也是在相互消遣这里，然后点这个，嗯，要保存这个，嗯，一般现在这个是我零点，他这个上面零点七五，我这个上面是零点七，那这个上面他只有零点七五，我就点保存，零点放在这个零点七五里面就够了。
267二次元影像测量仪（林粤）
04:10查看AI文稿AI文稿跟着廖巩每天学习一个测量小技巧，这节课我们就主要讲一下这台万豪品牌的二次元营销测量仪的软件的一个操作方法。 啊。今天这节课我们就讲一下平行度是如何来测良，好吧，我们现在开始操作，首先还是以这一块教学片为例，我们把它放在工作台上， 刚开始如果你找不到位置的话，可以把这个激光打开，你看他会有个绿红光， 找到两条线。对，现在我们进入软件开始操作，对，怼近一点，对， 就比如说我现在要测这条线和这条线的一个平行度，那我们如何来进行一个测量呢？ 首先我们还是啊先把这两条线给他画出来，我们在元素列表里面选择第二种，嗯，选择线，然后方法，因为这个线是比较 规整的，所以我们直接用第一种智能寻边，直接把鼠标移到这个线的中心点一下，你看当他的线的边缘出现具体的情况下，我们在框内双击，你看此时线一就画好了， 同样我们把这个拖到下面这条边，他也会自动去抓边，然后我们在框内继续双击，你看此时线二也画好了，是吧？线一线二画好了以后，我们 在这个右方的图形显示区列表下方有一个位置公差。对，我们在这里 公差元素，我们比如说线一基准元素，我们就选线二，这两个是什么区别？这两个就是根据你图纸的一个要求来分别选中它， 此时它自动会得出测量值零点零一一九。公差代比是我刚刚设了一个零点二，它就会自动显示。 ok， 你 看我们点添加 此时平行度，你看这边就会出现了，点一下它，它这里就会出现一个 ok 的 状态，如果你这个公差带已设为零点零零 二，你再点添加，你看这个时候它就会有一个红色的 n g， 你 看到没有，你点一下它， 他就会出来公差带零点零零二，然后状态就是一个 n g 的 这个公差带，就是根据你图纸的要求来去进行设置。此时我们测好了以后也可以打出 word， 你 看比如说点一下这个 word， 你 看他自动就会出来线一线二的一个平行度的一个测量值， 平行度仪，它的一个平行度，还有灵敏值，超差值都会一一的进行显示，也可以进行一个啊，打印输出，便于保存都可以， 这个就是一个平行度的测量方式。看完是不是觉得很简单， 不知道大家有没有看懂啊？如果有没有呃，没看懂的地方，大家可以在那个评论区留言，我都会抽出时间一一的为大家做出一个解答。好吧，谢谢大家。
556东莞利鼎仪器廖工
02:58查看AI文稿AI文稿这个是电子烟的一个产品啊，我们现在开始编一个程序，我们第一步测点啊，啊，我们这边取一个点， 这边取一个点，我们要测一下这个长度，我们连接成线啊，我们就要这个线长啊， 第二步的话我们需要测这个圆弧，一二三啊，这个还有下面这个圆弧一二三点。好，这两个圆弧我们构造距离确定啊。 好，然后呢我们把这个程序保存一下，这个程序的名字是 p 六三 d 啊，这个程序我们就保存了，然后我们再打开制具，然后我们在这个制具里面有个新建制具。好，我们找到刚才那个程序 p 六十三 d 啊，这个地方是列的话是八个，一排是八个啊， 这个距离是十四点九九八五。好，我们点确定啊，这边就八个啊，我们点确定，因为这个最好还是要建一个坐标啊，我们在这个坐标系里面新建坐标系， 然后我们用这个坐标系里面的这个圆建坐标吧。啊，那我们调一下灯光啊， 左边测一个圆，然后我们在第八个圆上面再测一下。好， 第一个圆我们定为零点，第八个圆我们定为轴摆正， x 轴摆正啊，然后我们点保存当前坐标系，然后我们直接点运行就可以了，然后它就自动的跑着八个成，测八个零件的尺寸。 好，然后我们测完了，他回到起点，然后我们看一下这个报告啊，一共测了八个啊线的长度， 然后这个距离啊一下就出来了。那这个字据的话我们测完了，我们保存一下啊，这个是 p 六三 d。 好， 保存一下字据。 好，下次我们直接可以在这里调用字据啊，或者是点开了直接运行都可以，如果你字据没动的话，直接运行就可以。
02:14查看AI文稿AI文稿跟着廖工每天学习一个测量小技巧，这节课还是继续讲位置公差，我们主要就讲倾斜度是如何来通过软件来进行一个测量。好吧，首先还是以这一块教学片为准，把它放在 工作台上，现在我们进入软件开始操作， 你看现在假如说我要测这条边和这条边的一个倾斜度，那我们如何来一个测量呢？首先还是选择元素，选择线， 这个找不到，所以我们可以选这个整体寻边，嗯，你看这里边就画出来了，然后就画第二条， 此时我们线一和线二都画好了，在图形显示区列表显示位置公差， 公差元素，我们选择线一，基础元素选择线二。这个公差元素的选择和基础元素的选择就是根据你图纸上的一个要求来进行选择 啊，它像测量值，你看是二点二八四九，比如说你的公差带是二点零的，你看点添加它就会自动啊，测出 n g， 它已经超差了，这个二点 二点三啊，再点添加它就会显示一个 ok 的 状态。然后我们可以在元素列表这里 看到它的一个测量值。对，以上就是一个，呃，两条线倾斜度的一个测量方式， 这个应该是很简单的啊，大家如果公司有设备的话，可以回去试着操作一下，看一下简不简单。如果有其他疑问的地方也可以在评论区留言，好吧，我可以抽着时间为大家做出解答，好吧，谢谢大家。
83东莞利鼎仪器廖工
02:37查看AI文稿AI文稿哈喽，大家好啊，跟着廖公每天学习一个测量小技巧，这节课我们还是讲一下这台万豪品牌影像测量仪的一个最基本的一个操作，像素校正啊。对，首先我们还是找到一个消磁片放在这个玻璃台上去，刚开始 你如果就是说找不到，你说你可能不知道是你要测到位置，是吧？你可以在这里有一个绿光打开，你看 他这里会显示有一个那个激光吗？红色的，比如说你要移这个圆，你把它移到这个圆上来，你看这一下你就是这个位置，就是激光所指的位置，就是你现在这个影相区的位置啊。然后我们这时候最重要的一步来了，这个灯光的要求，做像素校正的话，不用开这个 表面灯，要把这个关掉，然后那个底灯，开底灯就行了，底灯也不要开的那么亮啊，稍微稍微调暗一点，让这个屏幕呈现成绿色的状态就是最好的啊。对， 然后这轴就把它调清晰，边缘调清晰，然后我就开始操作，进入软件操作啊。 对，我们首先像素校正有一个基础的要点，就这个圆呐，他不能太大，也不能太小，你看他不能超出这个影像区的四分离的相相线， 你看如果你超出肯定不行，所以那你就用大家合适我们就开始操作啊。首先我们在鼠标右键在这个影像区啊，鼠标右键像素校正， 往这里点一点两点把它宽度，然后再双击，此时左下角会有一个红字像素修正，请测量第二个位置上的圆，所以我们这时候要把这个圆移到这个位置来，此时我们摇动 x 轴的工作台往右摇，你看到这个位置来， 然后继续把这个拖过来，把它框住，当边缘呈现锯齿的状态情况下，我们在框内双击，他此时会显示请测量第三个位置上的圆，所以我们这时候摇动这个 y 轴，把这个圆摇到这里来。 对，继续重复刚才的步骤，双击，然后移到这这个位置来，再把它框住。双击对，此时像素修正已经完成。 然后大家如果对那个影像仪啊有什么不明的地方都可以在评论区留言啊，我会一一的为大家解答。好的，谢谢大家。
388东莞利鼎仪器廖工
03:23查看AI文稿AI文稿hello， 大家好啊，跟廖工每天学习一个测量小技巧，这节课还是继续学习这台万豪品牌的二次元影像测量仪。这节课就主要讲一下一个壶的构造方法， 我们还是以这一块那个教学片为准，把它放在工作台上去。现在我们开始操作，在讲这个壶的构成之前，我们要讲一下这个壶是如何来构成的，正所谓三点成壶，所以我们必须要在元素里面有三个以上元素才可以去构成一个壶。 我们现在开始操作，还是按照惯例，我们先给他画几个元素出来，先画两个点，我先画一点一点二线 线一线二，然后圆圆一，圆二，圆三，画三个圆，然后胡的话也是一样的，我画 胡一、胡二、胡三，我们现在画了三个圆，三个胡，两条线，两个点， 那么我们我们如何来构造呢啊？构造符用最多的情况就是三个圆，比如我们选中圆一，按住按住那个键盘的一个 ctrl 键啊，选中圆二、圆三，一起选中，你看 他的元素列表区会底色变成一个蓝色，就代表选中了。这个时候我们就在测量工具栏的一个构造的一个类目下面选择第四种方法，弧构造弧，我们点一下他， 为什么这个选会构造失败呢？因为这三个圆都是处于在一个平面形，一条线的情况下，谁就会构造失败啊。你说我在这里再画一个圆， 你看这里再画一个圆，此时我们去构造圆一圆三，圆四，我们再去构造一下它就可以了，你看我点一下它，你看此时它就会把这个三个圆的一个圆心连成一个弧 啊，比如说我，我用弧一、弧二，弧三， 也是，你看这里我选择在一个一条线上，他肯定会构造失败，所以我们在下面再画一条弧出来，还是这里 选中一条弧，此时我们选中弧五，弧一、弧二，三个选中，我们选择构造弧，你看他此时还是会把三个弧的一个圆中心点自动连成一个弧。 还有比如说我用圆一和圆二和点一来构造弧也是一样的，把三个元素给他来选中，变成蓝色，我们在这里构造点构造弧，你看他也是会把两个圆形跟一个点自动构造成一个弧的， 所以点线圆弧可以任意构造，只不过点，嗯和圆和弧用的比较多，那个线，嗯，很多时候都是构造失败的啊，这个大家可以自己去摸索一下。以上这就是一个弧的构造的几种方法， 不知道大家有没有看明白，如果有不明白的地方，大家可以在评论区留言或者私信我都可以，我都会一一的抽出时间为大家做出解答，好吧，谢谢大家。
42东莞利鼎仪器廖工
00:29查看AI文稿AI文稿两万块的投影仪需要一个数据一个数据去逐个检测，但是我们的散测仪也是两万多，只需要把产品放上去 一个按钮，产品数据自动标注出来，精度能做到三个微米，还能给你自动判断良品不良品，后台呢，更是能生成数据报表，帮你节省四到五名员工。五金、塑料、橡胶、冲压他都是可以测的，各种材质都可以测，可以帮你节省四到五名员工。
12测量小何
00:40查看AI文稿AI文稿二次元测量仪基于智能图像处理的高精度光学辅助对焦和测高功能，具备自动和手动对焦功能，选定目标区域后，自动或手动移动 z 轴可搜索到最清晰位置。软件自动捕捉判别，将人为误差降至最低。
