衡重式挡墙标准图解

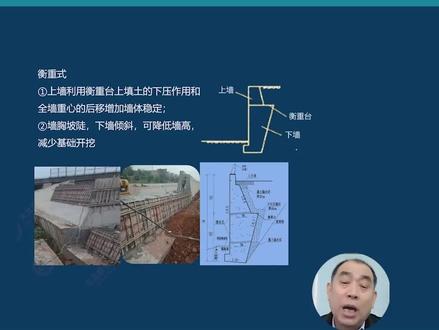

横中是党土墙，由上墙、下墙和设在墙背上下墙之间的横中台构成。上墙利用横中台上填土的下压作用和全墙重心的后遗增加强身稳定。

越细这种线雕类的还等于没考到，那么这个恒重是挡土墙最大特点，这有一个，这叫恒重台，而且墙呢叫上下窄，中间宽，中间比较厚。 这个挡堵墙它最大特点将来就是上面填土，下压结合墙的特点， 他能够让这个党土墙啊，利用他党土墙的这个特点，增大他的被动土压力， 平衡主动的土压力，主动土压力是土推墙，被动土压力是墙推着土。现在他这个特点能够让这个墙 只要一填土就会产生我们的被动土压力，然后就能平衡咱们的主动土压力，这是他的最大的一个特点，这能理解吧？ 从受力，这能理解啊，当然了，我们也得注意啊，在座各位呢，有可能很多人还没有对这个教材前面或者基础课掌握，呃，对这块呢，多少 不是特别跟得上，没关系啊，我们的课程是全程录制，然后呢？如果哪个点没听明白，咱们呢？对。

使用三维变模型二十秒学会横撞式挡土墙，防撞栏杆上墙下墙墙纸横撞台，横撞台上填涂土压力和墙体重心后移，增加墙体稳定，墙胸坡倒下墙倾斜 可降低墙高，减少基础开挖。想学习这种三维变建模码？橱窗内有课程，零基础入门，永久学习，一对一答疑。

八侧的侧地通啊，他是支持挡墙放样的，他的功能呢就在边坡放样里边。咱可以先参照一下这个十米高的横中式路坚强的图，咱可以看一下下面这个表，这个位置就是他的设置参数，这这是类型，这边这边是数据，他是以右侧为准， 路间的位置最外沿，也就咱们高速的最外沿是在这个位置，咱们就从这个这个位置顺时针编着回去 一个模块一个模块的来，咱们先看第一个模块，这块我给他设置的是定高放坡，高度是九米，他的坡比啊，就是咱们这条线，他的坡比是零点零五，高度是九米，这个这个位置高度是九米。然后这块设置完以后，我们看下一个，你看这个小平台，咱们参照图上的参数看一下他是多宽。看位置，这个位置他是一个小平台，参照设计的，他是五 十公分宽，那咱们就在这个位置是一个平台，他的宽度是零点五，也就是五十公分，然后横坡是零，下一个板块就是一个垂直的高度，他的 坡高是一米，他的坡比，因为他是垂直的，对不对？他就是零的。人站在这个位置的时候，他就这这块板块就比较特殊了，他是一个一比十的反坡，这种情况咱们怎么说呢？一般图上是比出这两个点的宽度， 他他是一比十，假如说他这个位置两米七三的宽，那他这个点和这个点的高差就是二十七公分三，因为他这个位置是往往下了比前一个点要低二十七公分三，所以说咱们咱们在这个位置 就是设置一个零点二七三的高度，然后他的坡比是一比十，这高度是个也是反向的坡了，他又不是往下的了，因为挡枪这个位置他是反向过来，咱们就在下面这个位置，这个位置设计的高度是六米二七，但是他不是往下的，他是往上的，从这个点开始起算往上 咱们就把这个电高放坡的坡高是这个负的，负的六点二七米，然后他的坡底是一比零点二五，咱就编辑一个零点二五的坡底 啊，这个这个位置，这个模块咱边玩的，咱就开始下一个了。你看咱们很重台，这个位置，他也是一个小平台，也是水平的，那他的宽度呢？设计呢？是一点零五宽，咱也就设这个一点零五，他在坡底又是平台嘛，对吧？他没有坡，你就在设这个，呃，百分之零的坡 啊，最后这个横中他以上这一部分，这一部分，这个这个坡六级以下，然后反向上去，所以说他这个高度啊，设计是给他四米，咱就输个负四，然后他这个坡又是反方向往这边来了，咱输个负的零点三五， 这这一个结构也就出来了。然后最后一个一个小平台，也就咱们陆坚强的最后的顶顶面宽度，咱可以在下面设置一个小的平台，他的宽度是零点九，然后他的蓬勃是百分之零，这样咱们一个横着是陆坚强就结束了。边坡边边库里面啊，针对这个挡墙的库，咱已经编辑好了，现在就要对他进行个理 的匹配，就比如说某某账号在某某账号是多高的墙，某某账号在某某账号是哪个墙的哪个墙？比如说七米到八米的，他有没有渐变啊之类的？咱可以就可以在这个位置设置一下，比如说你看 咱们这个七六七的装号到七六九，这是三米三米长，他是五米式的横中射，那咱就这个位置可以设置不渐变，或者说设置渐变。然后呢下一行呢，咱们就要注意这个，这有一个，你看到没？ 我这个账号比这个账号多了一毫米，为什么呢？因为你要和前面一个账号区分开，因为下一个账号就是另外一种挡墙了，所以说你账号不能重复在账号里面加一毫米，他对整个计算和测量都是没有影响的。赶紧关注收藏，以备不时之需。

这是个横纵式挡土墙三维图，怎么画的呢？今天讲一种画法，讲完后能让你够快速画出来。先看一下图纸上的尺寸，我们以这个高度十米的为例，看一下顶宽是一点二米，上墙高四米， 画之前要切换到左视图找，画出顶宽，上墙高四米，上墙坡比一比零点四五，根据坡比算出宽度四乘零点四五等于一点八，画出斜坡。 删除辅助线。横中排宽一点三米， 下墙高六米， 坡比一比零点二五，根据坡比算出宽度六乘零点二五等于一点五，画出下墙斜坡。 删除辅助线。再看一下墙底宽， b 一 表中却没有 b 一 数据，那我们就从上往下画 h 零 h d h 九点一米，先垂直画九点一米， 宽度，根据坡比算出九点一乘零点零五，零点四五五，画出宽度，画出斜坡。删除辅助线。墙纸宽零点六，墙纸高零点九米， 底宽，先闭合亮一下底宽，底宽，坡比一比十底宽亮出来之后，再乘以坡比三点八六乘零点一等于零点三八六。 删除辅助线， 修剪一下这个角， 剪切掉多余线段，把试图切换到西南等轴侧， 选中，输入 j， 合并图形，输入 i e g， 建立面域 左上角点击拉伸命令，然后直接拉伸就行了。拉伸二十米，这就画出来了，学会了吗？

遮挡工程首先是重力式挡土墙，这个重力式挡土墙呀，顾名思义，依托于自重来抵挡后背土压，我们可以看一下它的结构，下面呢是有基础，然后基础上面有墙身这个东西啊，叫做墙身后背，这就是你的土压，这是我们的墙背啊，这个叫做墙背。 那么对于重力式挡土墙，第一个考点我们要会识图，这个识图呀，主要是体现在一个呢是位置， 重力是挡土墙的位置，那么我们的位置呢，无非就是你是挖方边坡还是填方边坡，你是在道路的左侧还是在道路的右侧， 这些呢我们会进行判断。你比方说这个如果行车带是在下面是这样过车的，那很明显行车带如果在下面的话呀，我们这个是挖方路基的边坡。好，然后如果人家过车啊， 他是沿着这个方向，你就假设你是司机，那他在哪边呀？很明显在左侧，这就是关于我们的这个位置啊，位置，考试的时候要判断他是挖方边坡还是填方边坡，是属于左侧还是右侧，这些有时候会让我们做一些判断。 第二个呀，他的这个实图主要就是墙背形式，这个重力是挡土墙的墙背，大家看这张图， 后背吐压过来，他的墙背很明显是往前趴的，这个就叫做腹斜式。除了腹斜式，我们可以看到这种呀，吐压在这，你的墙背是这样的，这个叫做仰斜式， 这个墙背在这个区域是垂直的，这个墙背仍然是往前趴的啊，这个也叫做腹斜式。实际大家呢，考试的时候面对试卷啊，可以看涂在左边伸左手， 在右边伸右手，我们面对试卷，土都在右边伸出来，你的手背就是墙背，往这个线上去靠，就是断面，手背往后仰仰斜，手背垂直，手背往前趴腹斜，就这样来进行判断。 那对于我们的这种突折式，上俯下仰，这种叫横重式，有个横重台，它主要是通过填土下压，重心后移，提高了挡土墙的稳定性， 这就是关于识土啊。第二个呀，就是关于重力式挡土墙呢，他的工作原理，重力式挡土墙工作原理依托于自重抵挡后背的土压，那后背也会有水啊，水去哪了？他可以通过墙身上的泄水孔或者底部排水垫层排水管把水排出去。 但如果说我身上有这个呃，泄水孔或者有这个渗水管啊，这都是我们的盲管，盲管身上有渗水孔的，这个水都可以 进到盲管里，凡是进水区域都有土工织物做反绿层，他要有反绿层防止呢？你堵塞盲管或者是堵塞墙身上的泄水孔的，这个就是关于后背排水的问题， 我们后背呢要具备一定的排水性。我们书本呀，在前面介绍田方路基施工的时候，实际给我们介绍过后背回填的规定，桥台后背墙背实际就跟挡土墙后背是一样的。 去年教材的变化呢，主要就是重力式挡土墙，他给了很多规定，这些规定实际是通用的啊，那我们在讲规定之前，先看看各种挡土墙的特点，像养鞋式， 养鞋式啊，它的特点后背土压比较小，开挖量、回填量也比较小，但是后背不易压实，不便施工。那辅鞋式后背土压呢？比较大，垂直呢，介于养鞋和辅鞋 之间。突折式啊，一般大部分是用于路嵌墙。横重式主要是利用横重台填土下压，重心后移，可以提高稳定性，这个我们。

有朋友问到这个挡墙啊啊怎么来做这个建模？嗯我们知道挡墙在公路上，在防护工程中用到了很多，呃挡墙他分了 那么很多的形式啊，这是我们的啊形式的分类，其中重力式挡土墙这种横重式的特别多啊，今天我们当然呢还有其他的一些是吧？就是我们的铆钉板， 还有我们的毛杆，还有我们的旋背式挡土枪啊，伏币式挡土枪加金土挡土枪等等啊，很多，呃，我们常见的就是这种啊，刚才我 我们看到的是这种图纸上显示呢就是这种啊，很重视的很重视的。他有一个啊，像脚趾一样的东西是吧？啊啊。然后带点坡度，大家看这里是有坡度的 啊，这边是路面是吧？啊这边是我们讲的是坡度啊，就是这里，这里一般来说有可能这边还有一个档向，这种 也也可能，如果是啊这个半天半蛙的，他可能就只有一遍有等这种， 那么我们看一下这个图纸，这个图纸，呃，如果是你看到我的防撞护栏，呃这种 画的方法啊，那么今天就就很简单就很简单啊。嗯呃首先他就是用到一个命令是吧？啊？ air 命令是吧？直线命令画了之后呢有个相对坐标，相对坐标，哎，也是我们讲的 没有这个逗号，逗号在这里三十三点四就是相对坐标的方式，这种啊，然后用到一个放样的命令是吧？ l o f t 嗯就 ok 了。那么实际上我们在实际上他可能会遇到一个什么情况呢？ 说什么情况？他中间断面有变化啊，有变化，或者是说，哎。呃，在浮线上啊，浮线上 这种情况怎么处理？当然如果说你有 cad 版本的，这个就很好处理，是吧？首先我们就直接把它封闭啊，因为封闭之后，哎，回车，然后就拉伸，拉伸就行了。拉伸？那我们啊，是是吧？一百米 这个就出来了，是吧？这个就非常简单，非常简单，但是我们今天要讲的是这个，呃，没有 cad 版本，我们要绘制啊，怎么绘制？呃，我们来看一下啊，来看一下， 先熟悉这个图纸啊，他有几个尺寸要注意一下。哎，第一个啊，这里的坡比是一比十啊，一比十，我们前面讲过一比十指的是什么呢？哎，这里把它画一个垂垂直的线，他其实就是斜率， 二斜率 啊，也是我们的正确函数，是吧？我们啊 t a 是一样的，等于这个东西啊，啥意思呢？它就是对边啊， 就是我们底角的对边，比上零边啊，零边，这是个概念啊，这个我记得我那年考建造师啊，考的概念就是泼笔，我们经常说啊，呃，挡墙还有路基，他都存在一个泼笔，比如说， 然后写一个一比啊，零点七五啊，一比零点五啊，等等等等，指的是什么呢？指的是这个底边，是吧？这个一 零点七五这个意思，他往往会告诉你这个高度啊，高度，比如说是两三米，两米两米的话啊，就是这个，实际上他是一比零点七五，这个地方你就乘以二啊，就把这个就求出来了，是吧？这个就求出来了， 是这样来的啊，这样来的，就这个边，我们把它求求出来，什么意思呢？哎，我们啊，首先这个点出来之后要画这个点啊，往右走这个点，这个点，那么它是一比十啊，一比十， 一比十，显然，哎，这个边啊，这是，你说这是直角边，指的是对边比零边啊， 一边比零边比是，那么我们啊把这个点能够求出来，是吧？求出来，是啊，我们 是多少呢？是三十三点四啊，这个已经算出来了，同样的这边也是啊，这有个坡度啊，啊，一以上零点零五 啊，但是这个高度是幺零八零幺零八零，所以说这个地方就是幺零八零啊，乘以一个零点零五， 那这个是五十四是吧？五十四就是说这个就求出来了，这个他的 x 啊，负 x 是吧？ x 方向那个 y 已经知道了，这边也是啊，这个就不再举例了啊，所以说我们，呃，现在会啊，呃，那么我们看到了还有一个一个东西呢，我们 就是说我们，呃打开图纸时候要要确认一下他是不是是个示意图啊，到底是还是按比例绘制的，这里我们啊用到呃测量工具是吧？啊，测一下啊，你 如果是要用现现成的，你就测一下，如果是你不需要现成的，那你要叫绘制啥意思呢？就是他这个两两个点啊，我们找一下这两个点啊，三百三十四，测出来是三点三四，那说明呢他是，嗯嗯，这个就是一比一的，是吧，那么看我 外方向的外方向啊，也是，对吧？也是，哎，再来看一下这个起点， 哎，四点八，哎，都是按比例，就是说按一百的那个，呃，线性比例啊，显标注的时候显示的， 我们开始绘制啊，绘制，再打开这个图纸之后，哎，左视图，左视图，哎，有同学问怎么选择他这个图啊？到底是左视图还是右视图呢？这里有一个常识，就是我们绘图的时候看哪个方向啊，朝这个方向 找他那个断面不发生变化，不是变变变形变这种，找那个断面，那么这个时候就是左左视图，他就是不会变的，是吧？ 我们来绘制一下这个挡墙的，呃，这个断面图 l mini at 三三四，逗号三十三点四一撤，然后往上是直针胶，打开 一二零推车，再往左六十 往上这个地方，把正交关闭来输入 at， 这个特别注意是负的啊，负的五十四啊，逗号， x 方向是幺零八零这种啊，然后三角打开八十五回车，哎，再往左 at， 负的 x 是负的幺六八，括号啊， y 方向是负的四八零， 再次将打开幺五五， 这个地方是一个闭合了 c 命令这么个形状啊，好，画好了之后输入命令 bo 点中间 啊，虚拟资料 啊，这个是这个断面就绘制好了啊，写的西南等着色左视图，我们把它啊 c o 复制一下， 三个四，西南等轴侧。 第一个啊，我们画个辅助线啊，呃，当然如果是你知道它的长度，就不需要点击拉伸或者是 e x t 命令之后选定之后那么输入，比如 这个是十米啊， 啊，切换成概念，我们看一下啊，这个就是啊，断面啊，没有变化的情况下是这种啊，这种，哎， 这是第一种啊，第二个呢，就是我们看一下可能是什么呢？ 嗯，他可能断面有变化，断面有变化 see up 这个挡墙嘛，呃，变化也很正常，这个地方它变成了 sc 啊，变成多少呢？一点三五这种 我们就用 sc 命令把它的断面扩大到呃，一点三五倍，这个时候呢就不能用拉伸命令放样命令选择两个断面， 没错，这种他看到的是这种，是吧？是有变化的啊，这样看的很清楚。 还有一种情况啊，就是，呃，我们啊，比如说这过来之后五米啊，再来五米 什么呢？他这个，嗯，连续变化啊，连续变化什么意思呢？ 这个地方他变成了一点三五米啊，啊，一点三五倍， 这里又回过头了，这个地方也就是连续方向点两下就行，但是这个地方大家看他是一个啊，线型变化是吧？线型变化 点了之后大家看就变成一个弧形的，是吧？这样子变过来的，这样画有没有？当然有了哈，有，哎。第四一种情况 就是存在一个啊，这个弧线啊， 线路啊，比如在我们的山区啊，有些道路他是这个，呃。 a 二。 第四一种情况呢，就是，呃我们这个挡墙在呃在圆弧的这个线路上啊，圆弧的线路上我们画一个圆，哎，这个半径，比如说我们啊，设置上一万啊， 这里我们把它移动一下 啊，这里也用到一个命令，叫 b r 打断命令啊，然后 选定对象，选定第一个点，大家看这个四分之三的圆给打掉了啊，这个时候用到的命令是什么呢？呃， 这个拉伸也可以拉伸，大家看怎么操作？那个扫略也可以拉伸的时候选定啊，选定对象，我们先把这个辅助线拉伸 回车这里，呃，有个命令，二级命令就方向路径，哎，倾斜角和表达是我们选择路径 p 回车，那就要选择这个路径啊，我们点一下这个线 就出来了，是吧？哎，是这种啊，对不对？那是对的啊，没问题，就这么来绘制的。呃， 怎么计算呢？就是还是三维的计算。呃，数据的显示命令 m a s s 回测啊，选择它啊，这样 m a s s 回撤选择对象 啊。这里面有个体积是吧？就算出来了其他都是一样的啊。嗯，挡土枪就是这样子啊，跟前面的什么。嗯，是不是一样的？跟我们的防撞墙？是的哈。好，今天就到这里，谢谢大家。
